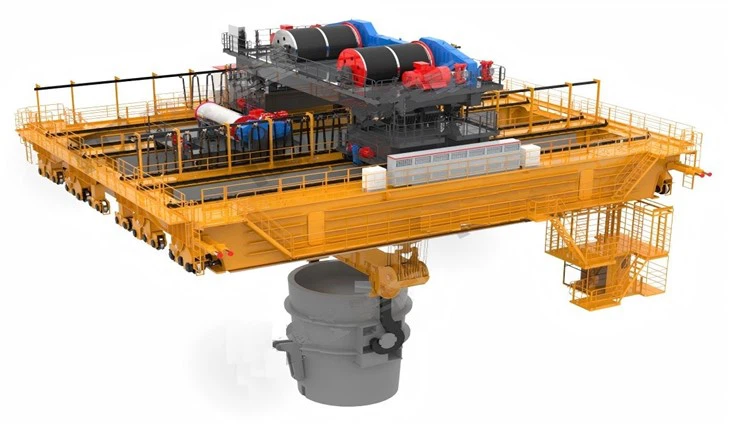

LADLE Tferrieri tal-metall imdewweb fuq il-krejn fuq l-għoli

A LADLE Tferrieri tal-metall imdewweb fuq il-krejn fuq l-għolihuwa speċjalizzatkrejn heavy-dutyUżat fl-imtieħen tal-azzar u l-funderiji għall-immaniġġjar tal-metall imdewweb b'mod sikur u effiċjenti. Dawn il - krejnijiet huma kruċjali fil -Proċess ta 'produzzjoni tal-azzar, speċjalment fiikkastjar kontinwu u tidwiboperazzjonijiet.

Karatteristiċi ewlenin

• Reżistenza għolja tas-sħana - iddisinjata b'komponenti reżistenti għas-sħana biex jifilħu temperaturi estremi ħdejn metall imdewweb.
• Kapaċità ta 'tagħbija tqila - tista' tieħu ħsieb il-ladles mimlijin metall imdewweb, ħafna drabi jiżen mijiet ta 'tunnellati.
• Sistema ta 'kontroll preċiża - tinkludi drives ta' frekwenza varjabbli (VFDs) għal pożizzjonament lixx u preċiż.
• Disinn ta 'l-għoli tal-girder doppju - jiżgura stabbiltà u saħħa għolja għal tferrigħ u trasport sikur.
• Karatteristiċi ta 'sigurtà - mgħammra b'sistemi ta' ibbrejkjar żejda, mekkaniżmi ta 'waqfien ta' emerġenza, u kejbils speċjali reżistenti għas-sħana.
• Operazzjoni awtomatika jew semi-awtomatika - Xi mudelli avvanzati għandhom inklinazzjoni u tferrigħ awtomatiku għall-effiċjenza mtejba.
• Ganċ Ladle jew Gripper Speċjali - Iddisinjat biex iżomm u jegħleb sew il-ladle għal tferrigħ tal-metall imdewweb ikkontrollat.





• Kapaċità: 5-500 tunnellata
• Tul tal-medda: 4-35 m
• Għoli tal-irfigħ: 3-50 m
• Dmir tax-Xogħol: A4, A5, A6, A7
• Vultaġġ Raged: 220V ~ 690V, 50-60 Hz, 3PH AC
• Temperatura tal-ambjent tax-xogħol: -25 grad -+50 grad, umdità relattiva inqas minn jew daqs 85%
• Mod ta 'Kontroll tal-Krejn: Kontroll tal-Art \/ Kontroll mill-Bogħod \/ Kamra tal-Kabina

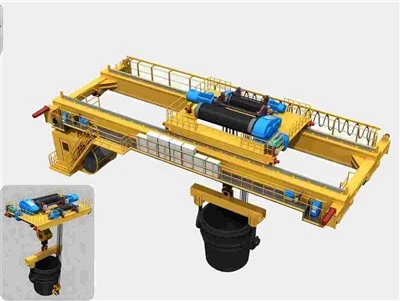

1. Krejn tas-sett sħiħ

Krejn fuq l-overhead tal-funderija tal-ladle huwa tip speċjalizzat ta 'krejn ta' l-għoli użat fl-imtieħen tal-azzar u l-funderiji għall-immaniġġjar tal-metall imdewweb fil-ladles. Dawn il-krejnijiet huma ddisinjati biex jifilħu għal temperaturi għoljin, tagħbijiet tqal, u kundizzjonijiet ħorox tax-xogħol.

Komponenti ewlenin ta 'Crane Overhead tal-Funderija Ladle
Krejn sett sħiħ tipikament jikkonsisti minn:

Bridge - L-istruttura ewlenija li tifrex il-workshop u tappoġġja s-sistema tal-krejn kollha.
Mekkaniżmu ta 'Trolley & Hoist - jiċċaqlaq tul il-pont u jġorr il-ladle bil-metall imdewweb. Spiss jinkludi:
Parank ewlieni (għall-irfigħ tal-ladle)
Parank awżiljarju (għat-twaqqif tal-ladle jew operazzjonijiet sekondarji)
Ganċ Ladle jew apparat ta 'rfigħ speċjali - iddisinjat biex iżomm u jittrasporta b'mod sigur il-ladle.
Tmiem il-vaguni - jappoġġja l-pont u jippermetti l-moviment tal-krejn tul il-linji.
Sistema ta 'Kontroll Elettriku - tinkludi PLC, kontroll mill-bogħod, jew operazzjoni tal-kabina għal moviment sikur u preċiż.
Sistemi ta 'Sigurtà - Jinkludu brejkijiet ta' emerġenza, protezzjoni ta 'tagħbija żejda, ilqugħ tas-sħana, u kontroll kontra t-tbandil.



2. Girder prinċipali

Il-girder ewlieni ta 'ladle li jferra' l-krejn ta 'l-għoli tal-metall imdewweb huwa komponent strutturali kruċjali li jappoġġja l-mekkaniżmu kollu ta' rfigħ. Hawn huma l-aspetti ewlenin tiegħu:

1. Funzjoni u importanza
Jappoġġja s-sistema tat-tròli u tal-parank, u jiżgura moviment sigur tal-ladle.

Bears tagħbijiet estremi, inkluż il-ladle mimlija metall imdewweb.

Iddisinjat biex jiflaħ temperaturi għoljin u forzi dinamiċi f'impjanti tal-azzar u funderiji.

2. Disinn u Struttura
Materjal: Azzar b'responsabbiltà għolja, reżistenti għas-sħana biex isofri kundizzjonijiet tax-xogħol ħarxa.

Konfigurazzjoni: tipikament it-tip tal-kaxxa jew il-girder rinforzat biex tevita d-deformazzjoni taħt tagħbijiet tqal.

Kapaċità li ġġorr it-tagħbija: Inġinerija biex timmaniġġa piżijiet li jvarjaw minn diversi tunnellati għal aktar minn 500 tunnellata.

3. Karatteristiċi ta 'sigurtà
Insulazzjoni tas-sħana biex tipproteġi minn tixrid tal-metall imdewweb.

Rinforzi strutturali biex jifilħu għall-espansjoni termali u l-kontrazzjoni.

Ittestjar tal-istress rigoruż biex tiżgura s-sigurtà operazzjonali.



3. Sistema ta 'rfigħ

Is-sistema ta 'rfigħ ta' ladle li tferra 'krejn fuq l-għoli hija komponent kritiku ddisinjat biex jimmaniġġa b'mod sikur u effiċjenti l-metall imdewweb f'impjanti tal-azzar u l-funderiji. Din is-sistema tiżgura rfigħ preċiż, inklinazzjoni, u tferragħ tal-ladle biex tittrasferixxi metall imdewweb għal forom jew fran.



1. Komponenti ewlenin tas-sistema ta 'rfigħ

Is-sistema ta 'rfigħ ta' ladle li tferra 'krejn ta' l-għoli tal-metall imdewweb hija kritika għall-immaniġġjar sikur u effiċjenti ta 'metall imdewweb fl-imtieħen tal-azzar u l-funderiji. Il-komponenti ewlenin ta 'din is-sistema ta' rfigħ jinkludu:

1. Mekkaniżmu ta 'Hoisting Prinċipali
Mutur tal-Hoist: Jipprovdi l-qawwa meħtieġa biex titneħħa u tbaxxi l-ladle.

Gearbox & Reducers: Aġġusta l-veloċità u t-torque għal operazzjonijiet ta 'rfigħ preċiżi.

Ħabel \/ ktajjen tal-wajer: kejbils jew ktajjen b'saħħithom, reżistenti għas-sħana użati biex isostnu l-ladle.

Drum & Taljys: Tiżgura moviment bla xkiel tal-ħabel tal-wajer waqt l-irfigħ u t-tbaxxi.

2. Ganċ tal-ladle jew raġġ tal-irfigħ
Ganċ tal-Ladle Falsifikati: Ganċijiet speċjalizzati ddisinjati biex jimmaniġġjaw il-ladles ta 'temperatura għolja mingħajr periklu.

Irfigħ ta 'raġġ \/ raġġ ta' spreader: iqassam il-piż b'mod uniformi biex jipprevjeni l-instabilità.

3. Sistema tat-Trolley
Qafas tat-Trolley: Djar il-mekkaniżmu ta 'l-irfigħ u jiċċaqlaq orizzontalment tul il-pont tal-krejn.

Roti u Binarji: Tiżgura moviment bla xkiel u kkontrollat ​​tat-trolley.

4. Sistema ta 'kontroll
Kabina \/ Kontroll mill-Bogħod: L-operaturi jużaw kabina jew kontroll mill-bogħod għal manuvrar preċiż.

Drive ta 'frekwenza varjabbli (VFD): Jippermetti kontroll tal-veloċità bla xkiel u jipprevjeni movimenti jerky.

Limitu Swiċċijiet u Sensers: Tiżgura rfigħ sigur billi tipprevjeni l-ivvjaġġar żejjed u t-tagħbija żejda.

5. Sistema tal-ibbrejkjar
Brejkijiet elettromanjetiċi jew idrawliċi: jipprevjenu l-moviment mhux mixtieq tal-ladle.

Brejk tas-sigurtà fuq it-tanbur tal-parank: jaġixxi bħala brejk ta 'emerġenza f'każ ta' falliment.

6. Komponenti reżistenti għas-sħana
Tarki ta 'protezzjoni termali: jipproteġi partijiet kritiċi minn esponiment estrem tas-sħana.

Kejbils iżolati u materjali li ma jagħmlux nar: jipprevjenu ħsara minn tixrid tal-metall imdewweb.

2. Prinċipji tax-xogħol

(1) proċess ta 'rfigħ
Il-mekkaniżmu ta 'l-irfigħ immexxi mill-mutur idur it-tanbur, l-istralċ jew it-tneħħija tal-ħabel tal-wajer.

Il-ladle, mimli bil-metall imdewweb, huwa mneħħi mill-ganċ jew il-hanger tal-ladle speċjalizzat.

Drive ta 'frekwenza varjabbli (VFD) jew sistema oħra ta' kontroll tirregola l-veloċità u l-intoppi tal-irfigħ.

Apparat ta 'sigurtà bħal sensuri ta' tagħbija żejda jipprevjenu tagħbijiet eċċessivi li jistgħu jikkawżaw falliment mekkaniku.

(2) Trasportazzjoni tal-Ladle
Il-krejn jiċċaqlaq tul binarji ta 'l-għoli, u jippożizzjona l-ladle fil-post li jitferra mixtieq.

Is-sistema tal-irfigħ iżżomm il-ladle stabbli biex tevita tbandil perikoluż ta 'metall imdewweb.

Xi sistemi avvanzati jużaw teknoloġija anti-sway għall-immaniġġjar lixx.

(3) Tferra l-metall imdewweb
Il-mekkaniżmu ta 'l-irfigħ awżiljarju jew apparat ta' inklinazzjoni separat jippermetti li l-ladle jegħleb gradwalment.

It-tferrigħ ikkontrollat ​​ta 'metall imdewweb jiżgura preċiżjoni fil-mili tal-forom jew fran.

Is-sistema tippermetti aġġustamenti fini għal veloċitajiet ta 'tferrigħ differenti.

(4) Tbaxxi u terġa 'tissettja
Wara li tferra, il-mekkaniżmu ta 'rfigħ inaqqas bir-reqqa l-ladle vojta.

Is-sistema tal-brejkijiet tipprevjeni qtar f'daqqa.

Il-ladle hija ppreparata għaċ-ċiklu li jmiss.

Is-sistema ta 'rfigħ fi ladle li tferra' krejn fuq l-għoli tgħaqqad inġinerija ta 'preċiżjoni, mekkaniżmi ta' sigurtà, u kontrolli awtomatizzati biex tiżgura immaniġġjar bla xkiel u kkontrollat ​​ta 'metall imdewweb. Il-manutenzjoni u l-monitoraġġ xierqa ta 'din is-sistema huma kruċjali biex jipprevjenu inċidenti u jtejbu l-effiċjenza operattiva.

4. Tmiem il-vaguni tat-tmiem

Il-vaguni tat-tarf ta 'ladle li jferrgħu l-krejn tal-metall imdewweb huma komponenti kritiċi li jappoġġjaw u jippermettu l-moviment tal-krejn tul ir-raġġi tar-runway. Dawn il-vaguni finali jżommu r-roti u l-mekkaniżmi ta 'sewqan, li jiżguraw moviment bla xkiel u preċiż għas-sistema tal-krejn.

Karatteristiċi ewlenin tal-vaguni tat-tarf għal krejnijiet li jferrgħu l-ladle
Kostruzzjoni heavy-duty - Magħmul minn azzar ta 'saħħa għolja biex jiflaħ temperaturi għoljin, tagħbijiet tqal, u kundizzjonijiet ta' tħaddim ħorox.

Reżistenza ta 'temperatura għolja - iddisinjata biex tissaporti sħana estrema minn ladles tal-metall imdewweb. Tarki u kisi speċjali tas-sħana jistgħu jiġu applikati.

Roti bil-makna ta 'preċiżjoni - mgħammra b'roti tal-azzar imwebbes li jimxu fuq binarji tal-krejnijiet, li jiżguraw moviment stabbli u bla xkiel.

Roti misjuqa u idle - tipikament, ġarr ta 'tarf wieħed għandu sistema ta' sewqan (mutur + gearbox), filwaqt li l-ieħor għandu roti li jduru b'xejn.

Karatteristiċi kontra ż-żlieq u s-sigurtà - jinkludu flanġijiet tar-roti, klampi tal-ferrovija, u sistemi tal-ibbrejkjar biex jipprevjenu d-derailment u jiżguraw is-sigurtà.

Bearings robusti u kaxex tal-gerijiet - bearings u gearboxes huma reżistenti għas-sħana u ssiġillati għall-protezzjoni kontra t-trab u l-fdalijiet.

Aċċessibilità għall-Manutenzjoni - Iddisinjat għal aċċess faċli għal muturi, gerijiet, u bearings għal manutenzjoni u tiswija ta 'rutina.



5. Mekkaniżmu tal-ivvjaġġar tal-krejn

Il-mekkaniżmu li jivvjaġġa fil-krejn ta 'ladle li jferra' l-krejn ta 'l-għoli tal-metall imdewweb huwa komponent kritiku ddisinjat biex jiżgura moviment stabbli u preċiż tal-krejn tul ir-raġġi tar-runway f'ambjent ta' l-azzar jew ambjent tal-funderija. Dan il-mekkaniżmu jikkonsisti f’diversi partijiet ewlenin li jippermettu moviment lonġitudinali bla xkiel u kkontrollat.

Komponenti ewlenin tal-mekkaniżmu li jivvjaġġa
Crane Wheels & Wheel Assemblea

Il-krejn jivvjaġġa fuq binarji tal-azzar installati fuq ir-runway tal-krejn.

Tipikament, hemm erba 'sa tmien roti (skont il-kapaċità tal-krejn), b'żewġ roti tas-sewqan imħaddma mill-muturi u l-bqija jaġixxu bħala idlers.

Motor u gearbox tal-ivvjaġġar

Il-mekkaniżmu huwa mħaddem minn muturi elettriċi (ġeneralment muturi AC b'kontroll tal-frekwenza).

Il-kaxex tal-gerijiet inaqqsu l-veloċità tal-mutur biex jipprovdu torque għolja u aċċellerazzjoni bla xkiel.

Drajvs ta 'frekwenza varjabbli (VFDs) jippermettu l-kontroll tal-veloċità, jipprevjenu l-bidu u l-waqfiet f'daqqa.

Akkoppjar u xaft tas-sewqan

Jgħaqqad il-mutur mal-assemblaġġ tar-roti.

Jiżgura distribuzzjoni tal-enerġija anke għar-roti tas-sewqan.

Tipi komuni jinkludu akkoppjar tal-gerijiet jew akkoppjar flessibbli biex jassorbu tagħbijiet ta 'xokk.

Sistema tal-ibbrejkjar

Il-brejkijiet idrawliċi jew elettromanjetiċi jipprovdu waqfien ikkontrollat ​​u ibbrejkjar ta 'emerġenza.

Jgħin fiż-żamma tas-sigurtà, speċjalment meta timmaniġġa l-metall imdewweb.

Sistema tal-Ferrovija u Gwida

Il-krejn jiċċaqlaq fuq binarji tal-krejn allinjati b'mod preċiż immuntat fuq girders.

Ir-rombli tal-gwida jipprevjenu l-moviment laterali u jiżguraw traċċar stabbli.

Tmiem il-vaguni

Tappoġġja r-roti u tospita l-mekkaniżmu tas-sewqan.

Struttura ta 'l-azzar iwweldjata heavy-duty biex tiflaħ temperaturi għoljin u tagħbijiet dinamiċi.



6. Mekkaniżmu ta 'Traversing Trolley

Il-mekkaniżmu ta 'traversing tat-tròli ta' l-għasafar li jferra 'l-krejn tal-metall imdewweb huwa komponent kruċjali li jippermetti moviment preċiż u pożizzjonament tal-ladle għal tferrigħ tal-metall sikur u effiċjenti. Hawnhekk hawn ħarsa ġenerali tal-aspetti ewlenin tagħha:

1. Funzjoni:
Il-mekkaniżmu tat-trolley jippermetti li l-ladle jimxi orizzontalment tul il-pont tal-krejn ta 'l-għoli.

Huwa jiżgura pożizzjonament bla xkiel u kkontrollat ​​tal-metall imdewweb għal tferrigħ preċiż f'forom jew fran.

2. Komponenti tal-Mekkaniżmu ta 'Traversing tat-Trolley:
(a) Qafas tat-trolley:
Struttura robusta u reżistenti għas-sħana li tappoġġja l-komponenti kollha tat-trolley.

(b) Roti u Rails tal-Ivvjaġġar:
It-trolley jiċċaqlaq fuq roti tal-azzar imwebbes li jimxu fuq il-binarji mmuntati fuq il-pont tal-krejn.

Xi krejnijiet jużaw sistemi ta 'sewqan b'mutur doppju għal aċċellerazzjoni u deċellerazzjoni bla xkiel.

(c) Sistema tas-sewqan:
Muturi u Gearboxes: Muturi elettriċi (ħafna drabi bi drives ta 'frekwenza varjabbli, VFDs) iħaddmu l-moviment tat-tròli.

Brejkijiet: Il-brejkijiet elettromanjetiċi jew idrawliċi jipprovdu kontroll tal-waqfien.

Igganċjar u xaftijiet: Ittrasmetti moviment mill-mutur għar-roti.

(d) Rombli tal-gwida u buffers:
Żomm l-allinjament u tnaqqas il-moviment laterali.

Buffers jassorbu l-forzi tal-impatt fil-limiti tal-ivvjaġġar.



7. Rota tal-krejn

Ir-rota tal-krejn ta 'l-għata li tferra' metall imdewweb f'sistema ta 'krejn ta' l-għoli hija komponent essenzjali fis-setup industrijali għat-trasport u l-immaniġġjar tal-metall imdewweb fil-funderiji, l-imtieħen tal-azzar, jew faċilitajiet oħra ta 'proċessar tal-metall.

Ir-rota tal-krejn tipikament tirreferi għar-rota jew is-sett ta 'roti li huma parti mill-mekkaniżmu tat-trolley jew tal-parank ta' krejn ġenerali. Din is-sistema hija mfassla biex tiċċaqlaq il-ladle - kontenitur kbir użat biex iżomm metall imdewweb - mingħajr periklu u effiċjenti minn stazzjon għall-ieħor, partikolarment waqt it-tferrigħ ta 'metall imdewweb f'forom jew f'kontenituri oħra.



8. Ganċ tal-krejn

Ganċ tal-krejn għat-tferrigħ tal-metall imdewweb huwa tipikament iddisinjat għal krejnijiet ġenerali użati fl-imtieħen tal-azzar, funderiji, jew impjanti tal-ipproċessar tal-metall. Dan il-ganċ huwa mwaħħal mal-krejn biex jerfa 'u jittrasporta l-ladle, li fih metall imdewweb. Huwa ddisinjat apposta għall-kundizzjonijiet tqal u ta 'temperatura għolja ta' l-immaniġġjar tal-metall imdewweb.

Reżistenza għolja tas-sħana: Il-ganċ u komponenti oħra huma magħmula minn materjali reżistenti għas-sħana biex jifilħu t-temperaturi estremi tal-metall imdewweb (ħafna drabi 'l fuq minn 1500 grad jew 2732 grad F).

Kostruzzjoni ta 'xogħol tqil: Il-ganċ huwa ddisinjat biex iġorr tagħbijiet estremament tqal, bil-piż ta' ladle ta 'metall imdewweb li jvarja minn diversi tunnellati sa għexieren ta' tunnellati.

Karatteristiċi ta 'sigurtà: Jista' jinkludi mekkaniżmi ta 'sigurtà bħal apparati anti-sway, sensuri tat-tagħbija, jew ganċijiet b'mekkaniżmi awtomatiċi ta' qfil biex jipprevjenu qtar aċċidentali.

Materjal: Tipikament magħmul minn azzar tal-liga jew ligi oħra reżistenti għas-sħana, li huma b'saħħithom biżżejjed biex jimmaniġġjaw kemm it-tagħbija tqila kif ukoll is-sħana ġġenerata minn metall imdewweb.

Forma tal-ganċ tal-krejn: Il-ganċ ħafna drabi huwa ffurmat speċifikament biex jerfa 'l-ladles b'mod sigur, xi kultant b'attakk speċjalizzat jew apparat ta' rfigħ tad-dwana biex jipprevjeni tixrid jew inċidenti waqt it-trasport.



9. Motor

Il-mutur għal ladle li jferra l-krejn ta 'l-għoli tal-metall imdewweb tipikament jeħtieġ li jkun robust u kapaċi jimmaniġġa tagħbijiet tqal filwaqt li jżomm kontroll preċiż fuq il-moviment tal-ladle. Il-mutur tal-krejn huwa ġeneralment iddisinjat għal torque u affidabilità għolja, peress li għandu jerfa 'b'mod sikur, jiċċaqlaq, u ferra metall imdewweb, li huwa perikoluż u jeħtieġ pożizzjonament preċiż.
Tip ta 'mutur:

Muturi AC (ħafna drabi muturi ta 'induzzjoni tal-gaġġa tal-iskojjattlu) jintużaw għall-irfigħ ġenerali u l-funzjonijiet tal-moviment.

Motors DC jistgħu jintużaw għal kontroll tal-veloċità aktar preċiż f'xi applikazzjonijiet.

Rekwiżiti tal-Enerġija:

Output ta 'enerġija għolja biex jimmaniġġa l-piż tal-ladle u tal-metall imdewweb, xi kultant fil-medda ta '50 hp jew aktar, skont il-kapaċità u l-piż tal-ladle.

Drive tal-Frekwenza Varjabbli (VFD):

Il-VFDs huma komunement użati biex jikkontrollaw il-veloċità u t-torque tal-mutur tal-krejn. Dan jippermetti aċċellerazzjoni bla xkiel, deċellerazzjoni, u kontroll preċiż tal-veloċità, li huwa kruċjali meta timmaniġġa l-metall imdewweb.

Karatteristiċi tas-Sigurtà:

Muturi li ma jagħmlux splużjoni jew kontra l-fjamma huma spiss meħtieġa biex jipprevjenu xi inċidenti f'ambjenti fejn huma involuti l-metall imdewweb u temperaturi għoljin.

Protezzjoni ta 'tagħbija żejda, mekkaniżmi ta' waqfien ta 'emerġenza, u protezzjoni termali huma kritiċi biex jipprevjenu insuffiċjenza tal-mutur.

Kostruzzjoni:

Il-muturi huma ġeneralment magħluqa biex jipproteġu kontra t-trab, is-sħana u t-tixrid tal-metall imdewweb.

Materjali ta 'grad għoli bħal azzar li ma jissaddadx jew ligi speċjali jistgħu jintużaw għal reżistenza aħjar għas-sħana u l-korrużjoni.



10. Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu

1. Sistema ta 'allarm tal-ħoss u tad-dawl:
Għan: Din is-sistema hija mfassla biex twissi lill-operaturi u l-persunal ta 'kwalunkwe kundizzjoni anormali jew perikoluża relatata mal-operazzjoni tal-krejn.

Funzjoni:

Ħoss: Jipprovdi twissija li tinstema '(bħal sirena, qrun, jew qanpiena) biex tinnotifika lill-ħaddiema dwar sitwazzjonijiet kritiċi, bħall-moviment tal-krejn, il-pożizzjonament tat-tagħbija, jew jekk il-krejn ikun qed joqrob żona perikoluża.

Dawl: Sinjali viżwali bħal dwal li jteptep jew beacons jintużaw biex jissupplimentaw l-allarm tal-ħoss, partikolarment f'ambjenti storbjużi fejn l-allarm li jinstema 'ma jistax jinstema'. Dawn is-sinjali huma spiss ikkodifikati bil-kulur biex jindikaw tipi differenti ta 'twissijiet jew status:

Aħdar: Operazzjoni Sikura

Isfar: kawtela jew preparazzjoni għal moviment tat-tagħbija

Aħmar: kundizzjoni ta 'emerġenza jew perikoluża li teħtieġ attenzjoni immedjata.

Sigurtà: Il-kombinazzjoni kemm tal-ħoss kif ukoll tad-dawl tiżgura għarfien massimu għall-operaturi u persunal fil-viċin, li tnaqqas ir-riskju ta 'inċidenti jew korriment f'ambjent ta' xogħol potenzjalment perikoluż.

2. LIMIT SWITCH:
Għan: Swiċċ tal-limitu jintuża biex iwaqqaf jew jikkontrolla l-moviment tal-krejn, li jiżgura li l-krejn ma jaqbiżx il-limiti tas-sigurtà ssettjati minn qabel.

Funzjoni:

Prevenzjoni ta 'Overtravel: Tipprevjeni li l-krejn jivvjaġġa lil hinn mill-firxa magħżula tiegħu, li jipprevjeni ħsara lill-krejn, is-san, jew iż-żona tal-madwar.

Kontroll tal-Pożizzjonament tat-Tagħbija: Iwaqqaf il-krejn fil-pożizzjoni t-tajba meta tittrasferixxi l-ladle tal-metall imdewweb biex tevita tixrid jew tagħbija żejda.

Waqfien tas-Sigurtà ta 'Emerġenza: Jekk isseħħ sitwazzjoni kritika, l-iswiċċijiet tal-limitu jistgħu jiġu integrati fis-sistema ta' sigurtà tal-krejn biex iwaqqfu istantanjament l-operazzjonijiet.

Tipi:

Swiċċijiet tal-limitu mekkaniku: tipikament użati biex jikkontrollaw fiżikament il-moviment tal-partijiet tal-krejn.

Swiċċijiet tal-limitu elettroniku: Uża sensuri biex tiskopri l-pożizzjoni tal-krejn u t-tagħbija tagħha.

Integrazzjoni ma 'sistemi oħra: L-iswiċċijiet tal-limitu spiss jaħdmu flimkien ma' kontrolli tas-sigurtà, sensuri, u allarmi biex jiżguraw li l-krejn jaħdem f'limiti sikuri.



11. Apparat ta 'sigurtà

Apparat ta 'sigurtà għal krejnijiet ta' l-għoli tal-metall imdewweb huma kritiċi biex jipprevjenu inċidenti u jiżguraw it-tħaddim sikur ta 'dawn il-krejnijiet heavy-duty f'ambjenti ta' temperatura għolja. Dawn l-apparati huma maħsuba biex jipproteġu kemm l-operaturi kif ukoll it-tagħmir. Xi apparati komuni ta 'sigurtà użati f'dawn is-sistemi jinkludu:

Protezzjoni ta 'tagħbija żejda:

Sensers ta 'tagħbija żejda u limitaturi jintużaw biex jipprevjenu l-krejn milli jerfa' tagħbijiet li jaqbżu l-kapaċità tagħha. Dan jgħin biex jevita r-riskju ta 'falliment tat-tagħmir jew inċidenti katastrofiċi.

Sistemi tat-Tagħbija taċ-Ċelluli:

Dawn is-sistemi jissorveljaw il-piż tal-metall imdewweb fil-ladle. Jekk il-piż jaqbeż limitu definit minn qabel, il-krejnijiet awtomatikament jieqfu jew javżaw lill-operatur.

Buttuna ta 'waqfien ta' emerġenza:

Il-buttuni ta 'waqfien ta' emerġenza huma installati fuq il-pannell tal-kontroll tal-krejn u f'postijiet ewlenin madwar il-krejn biex jieqfu malajr l-operazzjonijiet f'każ ta 'emerġenza.

Kontroll kontra t-tbandil:

Is-sistemi kontra t-tbandil inaqqsu l-oxxillazzjoni tal-ladle, u jipprovdu aktar stabbiltà meta jerfgħu u jiċċaqilqu metall imdewweb. Dan jgħin biex jevita tixrid u inċidenti.

Ostakli u Gwardji tas-Sigurtà:

Dawn l-ostakli fiżiċi huma installati madwar iż-żona operattiva tal-krejn biex jipprevjenu lill-persunal milli jidħol f'żoni perikolużi. Huma jgħinu jipproteġu lill-ħaddiema milli jaqgħu metall imdewweb u perikli oħra.

Swiċċijiet tal-limitu tal-moviment tal-krejn:

Dawn l-iswiċċijiet jillimitaw il-moviment tal-krejn f'ċerti direzzjonijiet biex jiżguraw li ma jimxux lil hinn mil-limiti operattivi sikuri.

Kontroll tal-inklinazzjoni:

Uħud mill-ladles huma mgħammra b'mekkaniżmi ta 'kontroll tal-inklinazzjoni li jistgħu jiġu attivati ​​biex jitferra b'mod sikur il-metall imdewweb. Dan jiżgura kontroll preċiż fuq l-angolu tal-inklinazzjoni, u jnaqqas ir-riskju ta 'tixrid aċċidentali.

Sensers tat-temperatura:

Dawn is-sensuri jissorveljaw it-temperatura tal-metall imdewweb fil-ladle. Jekk it-temperatura taqbeż limitu sikur, l-operazzjoni tal-krejn tista 'titwaqqaf jew is-sistema tista' twissi lill-operatur.

Sistemi ta 'evitar tal-ħabta:

Dawn is-sistemi jużaw sensuri biex jindividwaw oġġetti fil-viċin u jevitaw ħabtiet ma 'tagħmir, strutturi, jew persunal ieħor, u jnaqqsu r-riskju ta' inċidenti.

Sistemi ta 'monitoraġġ u kontroll mill-bogħod:

L-operaturi jistgħu jużaw sistemi ta 'kontroll mill-bogħod biex jimmonitorjaw u jikkontrollaw il-krejn minn distanza sikura, u jnaqqsu r-riskju ta' esponiment għas-sħana u l-metall imdewweb.

Sistemi ta 'sigurtà żejda:

Dawn huma sistemi ta 'backup fis-seħħ biex jiżguraw li l-krejn xorta se jopera b'mod sikur jekk is-sistema primarja tfalli. Is-sensja hija importanti għal operazzjonijiet ta 'riskju għoli bħall-immaniġġjar tal-metall imdewweb.

Mekkaniżmi ta 'qfil awtomatiku:

Dawn il-mekkaniżmi jissakkru l-ladle fil-post biex jipprevjenu movimenti aċċidentali meta l-ladle tkun qed titqiegħed biex tferra '.

Dwal ta 'twissija u allarmi li jinstemgħu:

Sistemi ta 'twissija, bħal dwal li jteptep jew sireni, jintużaw biex javżaw lill-ħaddiema meta l-krejn ikun qed jaħdem jew meta tiġi skoperta kundizzjoni perikoluża.

Taħriġ dwar is-Sigurtà tal-Persunal:

Programmi ta 'taħriġ regolari għall-operaturi u l-ħaddiema dwar kif tuża b'mod sikur il-krejn, inklużi proċeduri ta' emerġenza, huma essenzjali biex tiġi żgurata s-sigurtà.



12. Mod ta 'kontroll

Il-mod ta 'kontroll ta' l-għasafar li jferra 'metall imdewweb b'krejn ta' l-għoli tipikament jinvolvi diversi sistemi ta 'kontroll ewlenin biex jiżguraw tħaddim sikur u effiċjenti. Hawnhekk hawn ħarsa ġenerali ta 'kif taħdem:

Mod ta 'Kontroll Manwali:

F'din il-modalità, l-operatur jikkontrolla direttament il-proċess tal-krejn, il-ladle, u t-tferrigħ permezz ta 'joysticks, buttuni, u lievi.

L-operatur għandu kontroll sħiħ fuq il-movimenti tal-krejn, inkluż l-irfigħ, il-pożizzjonament, u t-tferrigħ tal-metall imdewweb.

Din il-modalità tintuża għal operazzjonijiet preċiżi u hands-on fejn l-operatur jista 'jagħmel aġġustamenti immedjati.

Mod ta 'Kontroll Awtomatiku:

Il-krejn u l-ladle huma kkontrollati minn sistema awtomatizzata, li ssegwi settings definiti minn qabel jew loġika programmabbli għal operazzjonijiet ta 'tferrigħ konsistenti.

Is-sistema tista 'tinkludi sensuri biex tissorvelja l-pożizzjoni tal-ladle, l-angolu tal-inklinazzjoni, u l-fluss tal-metall imdewweb, li jagħmlu aġġustamenti kif meħtieġ.

Din il-modalità tiżgura tferrigħ lixx u aktar konsistenti, u tnaqqas l-iżball uman.

Mod ta 'kontroll semi-awtomatiku:

Din il-modalità tgħaqqad kontroll manwali u awtomatiku. L-operatur jista 'jikkontrolla manwalment ċerti movimenti, bħall-ippożizzjonar tal-ladle, filwaqt li s-sistema awtomatizzata tamministra l-proċess tat-tferrigħ.

Ħafna drabi jintuża meta tkun meħtieġa flessibilità, iżda bis-sigurtà u l-effiċjenza pprovduti mill-awtomazzjoni.

Sistemi ta 'Sigurtà:

Krejnijiet ġenerali f'operazzjonijiet tal-metall imdewweb huma mgħammra b'karatteristiċi ta 'sigurtà multipli, bħal protezzjoni ta' tagħbija żejda, buttuni ta 'waqfien ta' emerġenza, sensuri tat-temperatura, u sistemi ta 'monitoraġġ.

F’xi setups, il-krejn jista ’jinkludi qtugħ awtomatiku biex jipprevjeni tixrid tal-metall imdewweb jew perikli oħra ta’ sigurtà.

Kontroll tal-inklinazzjoni:

Fit-tferrigħ tal-ladle, il-kontroll tal-inklinazzjoni huwa vitali biex jiżgura li l-metall imdewweb jiċċirkola bir-rata t-tajba.

Is-sistema tal-krejn tinkludi mekkaniżmu ta 'tilt biex taġġusta l-angolu tal-ladle, li huwa kkontrollat ​​jew manwalment jew awtomatikament.

Integrazzjoni mal-kontroll tal-forn:

Il-krejn ta 'l-għoli jista' jkun integrat mas-sistema ta 'kontroll tal-forn biex jiżgura li s-san huwa allinjat mal-forn jew l-istazzjon tal-ikkastjar għat-tferrigħ.

Din l-integrazzjoni tiżgura li l-metall imdewweb jitferra fil-ħin, it-temperatura u l-volum korrett.



13. Sketch









• Sigurtà mtejba: Il-krejnijiet ġenerali jżommu l-operaturi 'l bogħod mill-metall imdewweb perikoluż, u jnaqqsu r-riskju ta' ħruq, tixrid, jew inċidenti. Il-krejn jipprovdi distanza sikura, u l-moviment ikkontrollat ​​tal-ladle inaqqas l-esponiment tal-bniedem għal materjali perikolużi.
• Preċiżjoni u Kontroll: Il-krejnijiet jistgħu jiġu kkontrollati b'mod preċiż, li jippermettu pożizzjonament preċiż tal-forom tal-ladle 'l fuq jew żoni tal-ikkastjar. Dan jiżgura tferrigħ konsistenti u jimminimizza r-riskju ta 'tixrid jew distribuzzjoni mhux xierqa tal-metall imdewweb.
• Immaniġġjar effiċjenti: Il-krejn ta 'l-għoli jista' jerfa 'u jċaqlaq il-ladles tqal b'mod effiċjenti, u jelimina l-ħtieġa għal xogħol manwali u jnaqqas ir-riskji ta' għeja jew korrimenti għall-ħaddiema. Dan iħaffef ukoll il-proċess tat-tferrigħ, u jtejjeb il-produttività ġenerali tal-pjanti.
• Flessibilità u Reach: Krejnijiet ta 'l-għoli jistgħu jċaqalqu l-ladle f'żona wiesgħa, li jippermettu aktar flessibilità fit-tferrigħ tal-metall imdewweb f'partijiet differenti tal-faċilità, bħal forom, forom tal-ingot, jew magni tal-ikkastjar, mingħajr ma jkun hemm bżonn ta' tagħmir addizzjonali.
• Użu tal-ispazju: Il-krejn jopera fl-ispazju ġenerali, u jeħles spazju ta 'art siewi għal operazzjonijiet oħra. Din l-użu vertikali ta 'l-ispazju jgħin biex jottimizza t-tqassim tal-pjanti, speċjalment f'faċilitajiet bi spazju limitat.
• Ħin ta 'mmaniġġjar imnaqqas: Is-sistema tal-krejnijiet tista' malajr tiċċaqlaq il-ladles lejn u minn stazzjonijiet tat-tferrigħ, u tnaqqas il-ħin ta 'waqfien bejn il-pours. Dan iżid il-fluss u l-effiċjenza tal-linja ta 'produzzjoni.
• Awtomazzjoni u Integrazzjoni: Il-krejnijiet ġenerali jistgħu jiġu awtomatizzati u integrati fis-sistema ta 'kontroll ġenerali tal-pjanta, li tippermetti l-awtomazzjoni tal-proċess kollu tat-tferrigħ. Dan iwassal għal konsistenza u effiċjenza akbar, kif ukoll spejjeż imnaqqsa tax-xogħol.
• Tferrix minimizzat: L-użu ta 'krejnijiet ta' l-għoli mal-ladles inaqqas il-probabbiltà ta 'tixrid billi jipprovdi angoli u veloċitajiet ta' tferrigħ ikkontrollat, li jwassal għal inqas skart u użu tal-metall aktar effiċjenti.
• Adattabilità: Il-krejnijiet ġenerali jistgħu jiġu adattati biex jimmaniġġjaw daqsijiet u tipi differenti ta 'lawles u metall imdewweb. Sew jekk il-metall jinsab f'qagħda kbira jew żgħira, il-krejn jista 'jaġġusta biex jiżgura tferrigħ effiċjenti.





• Trasport tal-metall imdewweb: Dawn il-krejnijiet jintużaw biex jittrasportaw il-ladles mimlijin metall imdewweb minn parti tal-funderija għal oħra, bħal mill-forn għall-istazzjon jew il-moffa.
• Tferrigħ tal-metall: Krejnijiet ta 'l-għoli mgħammra b'tappers tal-ladle jew mekkaniżmi ta' tferrigħ jippermettu t-tferrigħ ikkontrollat ​​ta 'metall imdewweb f'forom, li huwa kompitu delikat li jeħtieġ preċiżjoni għolja biex tevita tixrid jew distribuzzjoni mhux xierqa.
• Ġestjoni tas-Sigurtà u l-Perikli: Minħabba t-temperaturi għoljin u r-riskji potenzjali assoċjati ma 'metall imdewweb, dawn il-krejnijiet huma ddisinjati biex jimminimizzaw l-esponiment tal-bniedem għall-perikli. L-operaturi jistgħu jikkontrollaw il-krejn mill-bogħod minn distanza sikura, u jiżguraw is-sigurtà waqt il-proċess tat-tferrigħ.
• Immaniġġjar preċiż ta 'tagħbijiet tqal: il-ladles tal-metall imdewweb huma tqal, ħafna drabi jiżnu diversi tunnellati. Il-krejnijiet ġenerali huma ddisinjati biex jimmaniġġjaw dawn it-tagħbijiet tqal b'mod effiċjenti filwaqt li jiżguraw l-istabbiltà waqt it-trasport u t-tferrigħ.
• Integrazzjoni mal-awtomazzjoni: Fil-funderiji moderni, krejnijiet li jferrgħu l-ladle jistgħu jiġu awtomatizzati għal żieda fl-effiċjenza. Dan jinkludi inklinazzjoni awtomatizzata tal-ladle, rati ta 'tferrigħ, u kontroll tal-moviment, li tnaqqas il-ħtieġa għal xogħol manwali u ttejjeb il-konsistenza.
• Kontroll tat-temperatura: Id-disinn ta 'krejnijiet li jferrgħu l-ladle jiżgura li l-metall imdewweb jinżamm fit-temperatura meħtieġa matul it-trasport u t-tferrigħ, li jipprevjeni s-solidifikazzjoni qabel ma tasal il-moffa.
• Personalizzazzjoni għal applikazzjonijiet speċifiċi: Dawn il-krejnijiet jistgħu jiġu personalizzati biex jissodisfaw il-ħtiġijiet operattivi speċifiċi, bħall-kontroll tar-rata ta 'tferrigħ għal tipi differenti ta' metalli (eż., Azzar, aluminju, eċċ.), U l-ottimizzazzjoni tal-pożizzjonament għal distribuzzjoni preċiża u uniformi tal-metall.





Il-proċedura ta 'produzzjoni għal krejn ta' fuq tal-metall imdewweb tat-tħawwil tipikament tinvolvi bosta passi ewlenin biex tiżgura s-sigurtà, il-preċiżjoni, u l-effiċjenza fl-immaniġġjar tal-metall imdewweb. Hawnhekk hawn ħarsa ġenerali tal-proċess:

1. Preparazzjoni u spezzjoni:
Spezzjoni tal-krejn: Tiżgura li l-krejn ta 'l-għoli jkun f'kundizzjoni tajba ta' ħidma, b'attenzjoni partikolari għall-mekkaniżmu ta 'rfigħ, ganċ, kejbils, u karatteristiċi ta' sigurtà.

Spezzjoni tal-Ladle: Iċċekkja l-ladle għall-integrità u l-indafa. Kun żgur li huwa ħieles minn xi xquq, debris, jew kontaminanti li jistgħu jikkompromettu l-kwalità tal-metall imdewweb.

Kontrolli tas-sigurtà: Tiżgura t-tagħmir tas-sigurtà kollu (eż., Ingwanti reżistenti għan-nar, nuċċalijiet, ħwejjeġ protettivi) huwa fis-seħħ għall-operaturi u l-ħaddiema tal-madwar.

2. Pożizzjonar tal-ladle:
Tqegħid tal-Ladle: Il-Ladle, li żżomm il-metall imdewweb, hija mqiegħda taħt il-ganċ tal-irfigħ tal-krejn bl-użu ta 'forklift jew krejn.

Żgura l-Ladle: Waħħal il-ganċ tal-irfigħ tal-krejn jew apparat ta 'rfigħ tal-ladle ddisinjat apposta mal-widnejn tal-irfigħ tal-ladle jew punti oħra ta' rfigħ.

Verifika tas-Sigurtà: Tiżgura li l-ladle tkun imwaħħla sew biex tevita kwalunkwe żliq waqt l-operazzjoni.

3. Tneħħi l-ladle:
Irfigħ ikkontrollat: Il-krejn ta 'l-għoli jneħħi l-ladle billi juża movimenti preċiżi. L-operatur tal-krejn jeħtieġ li jċaqlaq il-ladle bil-mod biex jevita li jitbandal u tixrid tal-metall imdewweb.

Monitoraġġ tat-tagħbija: Il-monitoraġġ kontinwu tal-piż u l-bilanċ huwa essenzjali biex jipprevjeni tagħbija żejda jew irfigħ irregolari.

Elevazzjoni preliminari: Għolli l-ladle għall-għoli mixtieq, u tiżgura l-ebda ostakli fit-triq tal-krejn.

4. Ittrasportazzjoni tal-ladle:
Moviment lejn l-Istazzjon tat-Tferra: Il-krejn jiċċaqlaq il-ladle lejn l-istazzjon tat-tferrigħ magħżul. Dan l-istazzjon spiss jinsab fuq moffa jew fossa li tferra 'fejn il-metall imdewweb ikun dirett.

Kontroll tal-swing: L-operaturi tal-krejn għandhom jiżguraw li jkun hemm tbandil minimu tal-ladle waqt it-trasport biex jipprevjenu inċidenti.

5. Tferrigħ tal-metall imdewweb:
Pożizzjonar għat-tferrigħ: Ladarba fuq iż-żona li tferra 'l-mira, l-operatur tal-krejnijiet jegħleb il-ladle biex ferra l-metall imdewweb f'forom, stazzjonijiet tal-ikkastjar, jew żoni oħra meħtieġa.

Ferra kkontrollata: Il-veloċità tat-tferrigħ għandha tkun ikkontrollata biex tevita t-tifwir, it-tixrid, jew id-distribuzzjoni irregolari tal-metall imdewweb.

Temperatura ta 'Monitoraġġ: Sensers tat-temperatura fuq il-ladle jgħinu jimmonitorjaw u jikkontrollaw it-temperatura tal-metall imdewweb biex jiżguraw kwalità konsistenti.

6. Tlestija tal-Ladling:
Ritorn tal-Ladle: Wara li tferra, il-krejn jirritorna l-ladle lejn żona sikura jew stazzjon ta 'rikariku tal-ladle għall-mili mill-ġdid jew it-tkessiħ, skont il-passi li jmiss fiċ-ċiklu tal-produzzjoni.

Tindif: Jekk meħtieġ, il-ladle titnaddaf biex tneħħi kwalunkwe residwu tal-metall qabel l-użu li jmiss.

7. Kontrolli ta 'wara l-pouring:
Spezzjoni ta 'krejn u ladle: Wara l-operazzjoni, il-krejn u l-ladle għandhom jiġu spezzjonati għal kwalunkwe xedd jew ħsara matul il-proċess.

Reviżjoni tas-Sigurtà: Wettaq reviżjoni ta 'wara l-operazzjoni biex tiżgura li ġew segwiti l-protokolli kollha tas-sigurtà.





Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.

It-tags Popolari: LADLE Tferrien tal-metall imdewweb fuq il-krejn ta 'l-għoli, il-kina tal-ladle li tferra manifatturi tal-krejn fuq l-għoli tal-metall imdewweb, fornituri, fabbrika
