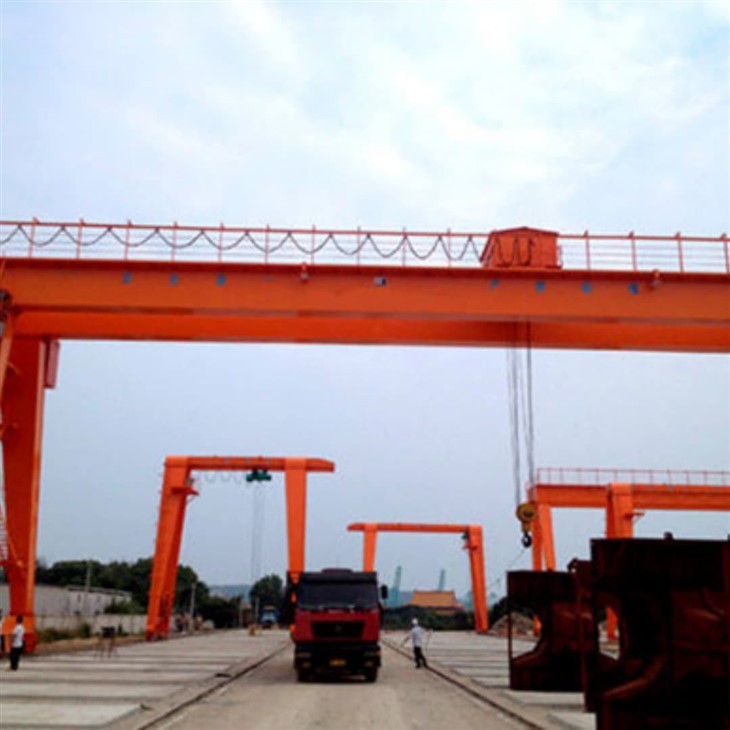

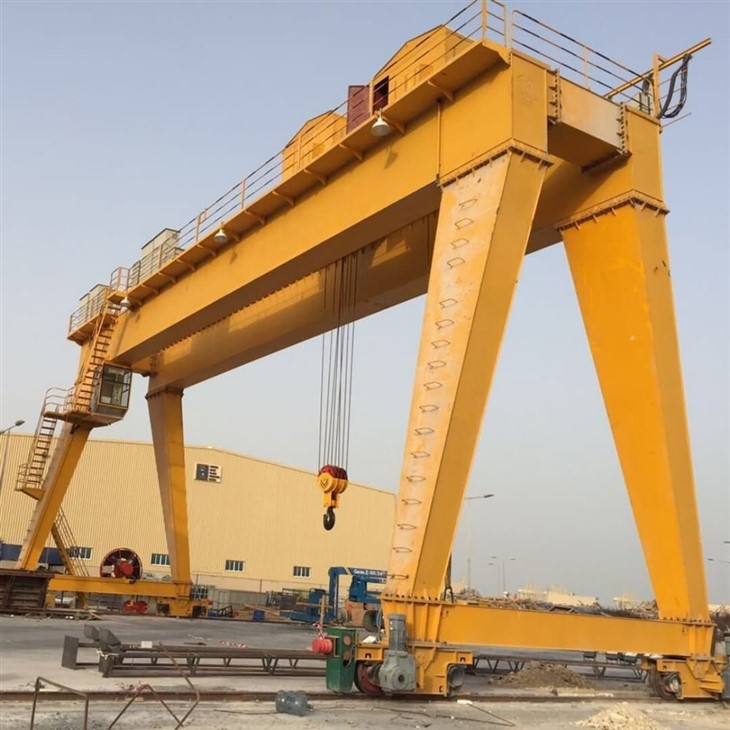

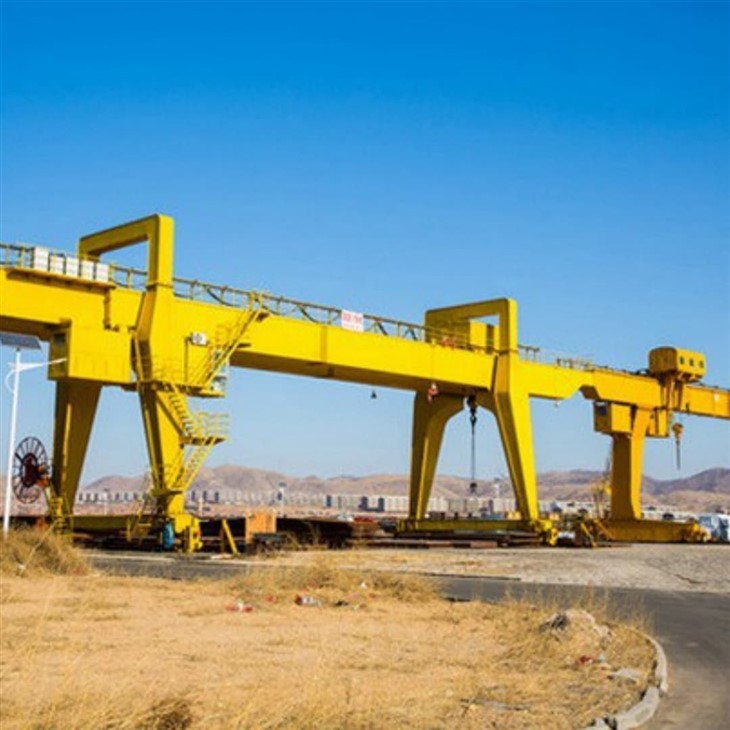

Krejn tal-parank tar-roti tal-irfid mobbli



A Krejn tal-parank tar-roti tal-irfid mobblihija tip ta 'sistema ta' krejn iddisinjata għall-irfigħ u tiċċaqlaq tagħbijiet tqal f'żona lokalizzata. Il-krejn jikkonsisti minnqafas tal-irfid, ġeneralment magħmul minn azzar jew aluminju, immuntat fuqroti jew xandaragħall-mobilità. AMekkaniżmu tal-parank, jew manwali, elettriku, jew pnewmatiku, huwa mmuntat fuq raġġ (tipikament i-raġġ) li jifrex il-qafas, li jippermetti rfigħ vertikali ta 'tagħbijiet.

---

🧱 Komponenti ewlenin:

Qafas tal-irfid: Struttura A-Frame jew H-Frame li tappoġġja s-sistema kollha.

Roti \/ xandara: Ippermetti l-moviment fuq uċuħ ċatti. Xi mudelli għandhom mekkaniżmi ta 'illokkjar għall-istabbiltà.

Mekkaniżmu tal-parank: L-apparat tal-irfigħ jista 'jkun parank tal-katina jew parank tal-ħabel tal-wajer, manwali jew imħaddem.

Raġġ (i-raġġ jew raġġ tal-kaxxa): Jappoġġja l-parank u jippermetti moviment laterali tul ir-raġġ.

Trolley: Iġorr il-parank tul ir-raġġ għal moviment ta 'tagħbija minn naħa għal oħra.

---

🔧 Karatteristiċi tipiċi:

Għoli \/ span aġġustabbli: Ħafna mudelli jistgħu jiġu personalizzati biex jaqdu kompiti differenti.

Kapaċità tat-tagħbija: Jvarja minn ftit mijiet ta 'kilogrammi għal diversi tunnellati.

Portabilità: Ideali għal żoni fejn il-krejnijiet ta 'l-għoli ma jkunux prattiċi.

Faċilità ta 'assemblaġġ \/ żarmar: Utli għal xogħol fuq il-post jew setups temporanji.

Użu ta 'ġewwa u barra: Adattat għal imħażen, fabbriki, garaxxijiet, jew siti ta 'kostruzzjoni.

---

🏗️ Applikazzjonijiet:

Tagħbija u Ħatt ta 'Makkinarju jew Materjali

Magni tal-irfigħ fil-workshops tal-karozzi

Nimxu komponenti tqal waqt il-manutenzjoni

Appoġġ ta 'operazzjonijiet ta' assemblaġġ fil-manifattura

Bżonnijiet temporanji ta 'rfigħ fil-kostruzzjoni

---

✅ Vantaġġi:

Mobilità: Imċaqlaq faċilment mingħajr il-bżonn ta 'infrastruttura permanenti.

Kosteffikaċi: Inqas għaljin minn krejnijiet overhead fissi.

Versatili: Jista 'jintuża f'diversi postijiet u applikazzjonijiet.

Setup flessibbli: Jista 'jintuża ġewwa jew barra skont il-mudell.

Komponenti tal-qalba: bearing, gear, gearbox, mutur

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: sena 1

Piż (kg): 2000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Keywords: krejn tal-irfid

Kulur: Customized

Daqs: Personalizzat

Disinn: Disinn tal-Ottimizzazzjoni tal-Kompjuter

Sigurtà: Qawwa tal-kejbil ċatt flessibbli għolja

Applikazzjoni: Kostruzzjoni Industrijali, Workshop, Warehouse

Klassi tax-Xogħol: A 3- a8

Ċertifikazzjoni: ISO, CE, BV, S GS, TUV

Sors tal-Enerġija: 380 ~ 480V, personalizzat





Qafas ta '1.Gantry

Deskrizzjoni: L-istruttura ewlenija ta 'sostenn tal-krejn.

Sottokomponenti:

Kolonni ta 'Appoġġ Vertikali (saqajn): Ipprovdi l-istruttura vertikali u ssostni t-tagħbija.

Raġġ trasversali (raġġ ta 'fuq jew i-raġġ): Jgħaqqad is-saqajn vertikali; Il-parank jivvjaġġa tul dan ir-raġġ.

Materjal: Normalment l-azzar jew l-aluminju għad-durabilità u s-saħħa.





Parank

Deskrizzjoni: Il-mekkaniżmu ta 'rfigħ li jqajjem u jbaxxi t-tagħbija.

Tipi:

Parank tal-katina manwali

Parank elettriku

Parank pnewmatiku (parank tal-arja)

Karatteristiċi: Jinkludi mutur (jekk elettriku), ċilindru jew katina sprocket, u rfigħ ta 'ganċ.



Trolley

Deskrizzjoni: Mekkaniżmu li jċaqlaq il-parank orizzontalment tul ir-raġġ ta 'fuq.

Tipi:

Imbotta trolley: Imċaqlaq manwalment.

Trolley immirat: Imċaqlaq permezz ta 'katina tal-idejn.

Trolley motorizzat: Moviment li jaħdem għal preċiżjoni u tagħbijiet itqal.





3.endġarr

1) Il-ġarr tat-tarf ta 'krejn tal-irfid cantilever huwa komponent essenzjali li jappoġġja l-moviment tal-krejn matul ir-runway jew il-korsa tal-art. Hija tinsab fiż-żewġt itruf tal-girder prinċipali u tgħaqqad il-krejn mas-sistema tal-ivvjaġġar tagħha.

2) Ir-raġġ tat-tarf huwa magħmul minn azzar ta 'saħħa għolja għal durabilità u kapaċità li ġġorr it-tagħbija. Iddisinjat biex jiżgura moviment stabbli tal-krejn, anke taħt tagħbijiet tqal.

3) Funzjonijiet tal-ġarr tat-tarf:

Appoġġ: Iġorr il-piż tal-krejn u t-tagħbija tagħha.

Mobilità: tiffaċilita l-moviment lonġitudinali tal-krejn tul il-korsa jew ir-runway.

Stabbiltà: Tiżgura tħaddim bilanċjat, prevenzjoni ta 'twaddib jew movimenti mhux mixtieqa waqt l-irfigħ.

Distribuzzjoni tat-Tagħbija: Tqassam it-tagħbija indaqs maż-roti, tipproteġi l-istruttura tal-krejn u timminimizza l-istress fuq il-binarju.





4. Mekkaniżmu tal-ivvjaġġar tal-kranna

1) Prinċipju tax-xogħol

Il-mekkaniżmu li jivvjaġġa huwa mħaddem minn muturi elettriċi konnessi mal-gearboxes, li jipprovdu t-torque meħtieġ għall-moviment.

Ir-roti tas-sewqan huma mmuntati fuq is-saqajn tal-krejn. Dawn ir-roti jduru mal-binarji fuq l-art jew fuq binarji elevati, skont id-disinn tal-krejn. Ir-roti huma tipikament immexxija minn muturi elettriċi permezz ta 'sistema ta' gerijiet ta 'tnaqqis li taġġusta l-veloċità u t-torque għal moviment lixx u kkontrollat.

2) Funzjonijiet tal-mekkaniżmu operattiv tal-krejn

Moviment tul il-binarji: Il-funzjoni primarja tal-mekkaniżmu li jivvjaġġa huwa li tiċċaqlaq il-krejn tal-irfid tul il-linji tal-krejn installati fuq l-art jew l-istruttura. Dan jippermetti li l-krejn ikopri ż-żona tax-xogħol kollha, jiċċaqlaq materjali u tagħbijiet minn punt għal ieħor.

Appoġġ għall-istruttura tal-irfid: il-mekkaniżmu li jivvjaġġa jappoġġja l-istruttura kollha tal-irfid, li tinkludi r-raġġ ewlieni u l-cantilever. Dan l-appoġġ jiżgura l-istabbiltà u t-tħaddim sikur tal-krejn waqt il-moviment.

Tagħbija tal-irfigħ: Hekk kif il-krejn tal-irfid jiċċaqlaq, il-mekkaniżmu tal-ivvjaġġar jiffaċilita l-moviment tat-tagħbijiet orizzontalment, u jipprovdi mezz effettiv għall-irfigħ u t-trasport ta 'materjali tqal fiż-żona tax-xogħol.

Veloċità u pożizzjonament aġġustabbli: Jipprovdi l-abbiltà li tikkontrolla l-veloċità u l-ippożizzjonar tal-krejn, li hija kruċjali għall-preċiżjoni fl-immaniġġjar tal-materjali u l-iżgurar ta 'operazzjonijiet sikuri.

Integrazzjoni ma 'mekkaniżmi oħra: Il-mekkaniżmu li jivvjaġġa Crane jaħdem f'koordinazzjoni ma' komponenti oħra bħall-mekkaniżmu ta 'l-irfigħ u s-sistema tat-trolley biex jippermetti rfigħ effiċjenti u moviment ta' tagħbijiet.

Tħaddim u stabbiltà sikura: Il-mekkaniżmu li jivvjaġġa jiżgura moviment bla xkiel u sigur tal-krejn tul il-linji, li jimminimizza r-riskji assoċjati ma 'moviment jerky jew instabbli li jista' jagħmel ħsara lit-tagħmir jew jikkomprometti s-sigurtà.

Powered by Motors: Il-mekkaniżmu huwa tipikament imħaddem minn muturi elettriċi jew sistemi idrawliċi li jipprovdu l-enerġija meħtieġa għall-moviment. Dawn il-muturi huma ddisinjati biex joffru operazzjoni affidabbli taħt tagħbijiet tqal.

5.Trolley Mekkaniżmu li jivvjaġġa

1) Kompożizzjoni strutturali

Frame Trolley: Il-qafas huwa l-appoġġ strutturali ewlieni tat-trolley, li jipprovdi r-riġidità u s-saħħa meħtieġa biex iġorru t-tagħbija. Huwa tipikament magħmul minn azzar ta 'saħħa għolja biex jiżgura d-durabilità u r-reżistenza għad-deformazzjoni taħt tagħbijiet tqal.

Sett tar-roti: Ir-roti huma spiss immuntati fuq fusien, u l-bearings ġewwa dawn ir-roti huma ddisinjati għal kapaċità għolja li ġġorr tagħbija u tħaddim bla xkiel.

Mutur tas-sewqan elettriku: Il-moviment tat-trolley huwa mħaddem minn mutur elettriku, li jmexxi s-sistema tar-roti permezz ta 'gearbox u sistema ta' taljoli jew ktajjen. Il-mutur huwa tipikament installat fuq il-qafas tat-trolley u huwa konness mar-roti permezz ta 'mekkaniżmu ta' sewqan, li jippermetti kemm il-moviment 'il quddiem kif ukoll lura.

2) Funzjoni tal-Mekkaniżmu Operattiv tat-Trolley

1. Moviment orizzontali tal-parank

It-trolley, li jġorr il-mekkaniżmu ta 'l-irfigħ, jimxi orizzontalment tul il-ferrovija tal-irfid. Dan il-moviment orizzontali jippermetti lill-krejn biex jerfa 'u jbaxxi materjali fuq żona kbira, bħal tarzna, baċir, jew maħżen.

2. Pożizzjonar lixx u preċiż

Il-mekkaniżmu tal-ivvjaġġar tat-tròli huwa ddisinjat għal kontroll preċiż tal-pożizzjoni tat-trolley. Dan huwa kritiku biex jiġi żgurat li t-tagħbijiet jinġabru u jitpoġġew b'mod preċiż fil-postijiet mixtieqa.

3. Appoġġ għall-mekkaniżmu ta 'l-irfigħ

Is-sistema tal-parank hija tipikament immuntata fuq it-trolley. Il-mekkaniżmu ta 'l-ivvjaġġar tat-tròli jippermetti lill-parank biex jaqsam it-tul tal-irfid, u jiżgura li t-tagħmir tal-irfigħ jista' jkopri ż-żona sħiħa meħtieġa għall-operazzjonijiet.

4. Distribuzzjoni u stabbiltà tat-tagħbija

It-trolley jgħin biex iqassam it-tagħbija indaqs fl-istruttura tal-krejn. Hekk kif it-trolley jiċċaqlaq, it-tagħbija tinżamm stabbli, u tnaqqas ir-riskju ta 'żbilanċ li jista' jwassal għal inċidenti.

5. Kontroll tal-veloċità

Il-mekkaniżmu li jivvjaġġa trolley jinkludi muturi, gerijiet, u xi kultant drives ta 'frekwenza varjabbli (VFDs), li jipprovdu l-kontroll tal-veloċità meħtieġ għall-moviment tat-tròli. Dan jgħin fl-adattament għal bżonnijiet operattivi differenti, kemm jekk jimxu bil-mod għal preċiżjoni kif ukoll malajr għall-effiċjenza.

6. Integrazzjoni ma 'movimenti ta' krejn oħra

Il-mekkaniżmu li jivvjaġġa tat-tròli huwa integrat mal-movimenti vertikali (li jtellgħu) u lonġitudinali (li jivvjaġġaw). Jaħdem f'koordinazzjoni ma 'dawn il-funzjonijiet biex jiżgura operazzjoni bla xkiel u sinkronizzata, li jagħmilha aktar faċli li twettaq lifts kumplessi u trasferimenti ta' materjali.

7. Immaniġġjar tas-Sigurtà u tat-Tagħbija

Il-mekkaniżmu spiss jinkludi karatteristiċi ta 'sigurtà, bħal swiċċijiet jew sensuri tal-limitu, biex jipprevjenu t-trolley milli jaqbeż il-konfini operattivi tiegħu jew jaħbat ma' ostakli, li jsaħħaħ is-sigurtà tal-operazzjoni tal-krejn kollu.

6.Crane Wheel

1) Funzjoni tar-roti

Ir-roti jipprovdu appoġġ għall-istruttura tal-krejn u huma essenzjali biex jippermettu li l-krejn tal-irfid jivvjaġġa tul il-korsa tiegħu. Huma jassorbu wkoll il-forzi ġġenerati mill-piż tal-krejn u l-movimenti operattivi, iqassmu dawn il-forzi biex jipprevjenu ħsara fil-korsa u komponenti oħra tal-krejn.

Jiddependi fuq l-iskop tal-krejn u t-tagħbijiet li jimmaniġġa, ir-roti huma mfassla biex jimmaniġġjaw kapaċitajiet ta 'piż differenti. Krejnijiet ikbar jew dawk użati għal irfigħ itqal se jkollhom roti akbar u aktar robusti.

2) Rekwiżiti tad-Disinn

Ir-roti tal-krejn huma tipikament magħmula minn materjali ta 'l-azzar jew liga ta' saħħa għolja biex jifilħu l-piż tal-krejn u t-tagħbija tagħha waqt li jsibu l-moviment kostanti u t-tagħbijiet tqal. Ir-roti huma spiss iddisinjati bil-flanġ biex jiżguraw moviment bla xkiel u stabbli tul il-linji u biex ma jħalluhomx jitneħħew.

7.Crane Hook

Il-ganċ tal-krejn ta 'krejn tal-irfid cantilever huwa komponent essenzjali fil-proċess ta' rfigħ u immaniġġjar. Dan il-ganċ jintuża biex iwaħħal u jappoġġja tagħbijiet waqt l-operazzjonijiet ta 'l-irfigħ.

Il-ganċ huwa tipikament magħmul minn azzar ta 'saħħa għolja biex jimmaniġġa tagħbijiet tqal. Għandu forma mgħawġa, b'ħonqu fond għal twaħħil sigur ma 'bragi, ktajjen, jew apparat ieħor ta' rfigħ. Il-ganċ ġeneralment għandu qafla ta 'sigurtà biex tevita li t-tagħbija ma toħroġx aċċidentalment waqt l-operazzjoni.

Il-funzjoni primarja tal-ganċ tal-krejn hija li tikkonnettja l-mekkaniżmu tal-irfigħ tal-krejn (bħall-parank) mat-tagħbija. Huwa jimxi tul ir-raġġ tal-krejn tal-irfid (li huwa sostnut mir-riġlejn tal-istruttura tal-irfid) u jista 'jitqajjem jew jitbaxxa skont ir-rekwiżiti tal-irfigħ.

Mutur

Il-mutur ta 'krejn tal-irfid cantilever huwa komponent kruċjali responsabbli biex isuq il-movimenti varji tal-krejn, bħall-irfigħ, l-ivvjaġġar tat-tròli, u l-moviment tal-irfid. Jiddependi fuq id-disinn u d-daqs tal-krejn, il-mutur jista 'jvarja fit-tip u l-ispeċifikazzjonijiet. Il-muturi huma tipikament ikkontrollati minn PLC (kontrollur tal-loġika programmabbli) jew VFDs (drives ta 'frekwenza varjabbli) biex jaġġustaw il-veloċitajiet u t-torque għal tħaddim effiċjenti.

Motor li jtella ': Għan: Isuq il-parank biex jerfa' u jbaxxi t-tagħbija.Motor Tip: Tipikament mutur elettriku, ħafna drabi mutur ta 'induzzjoni AC. Power: ivarja skont il-kapaċità tat-tagħbija, li jvarja minn ftit kW għal diversi mijiet ta' kW.

Motor li jivvjaġġa (Moviment tat-Trolley): Għan: Iċċaqlaq it-tròli tul il-ferrovija tal-irfid.Motor Tip: Normalment mutur AC bi tliet fażijiet

Motor li jivvjaġġa bil-irfid (Moviment tal-Pont): Għan: Iċċaqlaq l-istruttura kollha tal-irfid tul il-ferrovija ta 'l-art, li tippermettilha li tvarja fuq iż-żona tat-tagħbija. Tip: mutur elettriku heavy-duty, ħafna drabi b'veloċità varjabbli (VSD) għall-kontroll fin.Power: simili għall-mutur tat-tròli iżda tipikament ogħla, peress li jeħtieġ li tmexxi l-istruttura tal-krejn kollu.

.

Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu

1) Sistema ta 'allarm tal-ħoss u tad-dawl

Is-sistema ta 'allarm tal-ħoss u tad-dawl għal krejn ta' l-irfid cantilever hija mfassla biex ittejjeb is-sigurtà billi tipprovdi sinjali viżwali u li jinstemgħu f'każ ta 'kundizzjonijiet jew perikli anormali. Dawn l-allarmi jgħinu lill-operaturi tat-twissija, lill-ħaddiema, u lill-persunal fil-viċinanza tar-riskji potenzjali.

Allarm tal-ħoss (Qarn jew Sirena): Għan: Twissijiet tal-Persunal għal Sitwazzjoni ta 'Emerġenza jew Anormali. DOUND: Tipikament Loud u Attenzjoni li Jaqbdu, bħal Sirena jew Qarn b'disinji varji (kontinwi, intermittenti, jew pulsati) biex jagħtu sinjal ta' tipi differenti ta 'twissijiet ta' twissijiet

Allarm tad-dawl (Strobe Light jew Beacon li jteptep): Għan: Jipprovdi twissija viżwali li tista 'tidher f'żoni fejn il-ħoss waħdu jista' ma jkunx effettiv (eż., F'ambjenti storbjużi jew f'distanza). Tip ta 'dawl: Id-dwal strobe li jteptep jew li jduru jew li jduru jew beacons huma komunement użati, ħafna drabi b'kuluri differenti biex jindikaw livelli ta' twissija differenti.

Aħmar: Allarm kritiku (sitwazzjoni perikoluża).

Isfar \/ ambra: kawtela (twissija jew kwistjoni mhux urġenti).

Blu: Jista 'jindika status operattiv jew kundizzjoni speċifika differenti.

2) Limitu tal-iswiċċ

Swiċċ tal-limitu fuq krejn ta 'l-irfid cantilever huwa apparat ta' sigurtà użat biex jipprevjeni li l-krejn jivvjaġġa żżejjed jew jimxi lil hinn mil-limiti definiti minn qabel tagħha. Huwa komponent essenzjali biex jiġi żgurat it-tħaddim xieraq u sigur tal-krejn. Il-krejn tal-irfid tal-cantilever tipikament jikkonsisti fi struttura kbira bi pont u mekkaniżmu ta 'hoist, li ħafna drabi jintuża f'ambjenti industrijali bħal portijiet jew imħażen għall-irfigħ u jiċċaqilqu tagħbijiet tqal.

Funzjoni tas-swiċċ tal-limitu:

Sejbien tal-Pożizzjoni: L-iswiċċ tal-limitu jiskopri meta l-parank jew it-trolley tal-krejn ikun laħaq il-pożizzjoni finali magħżula tiegħu (jew imqajjem kompletament, imnaqqas, jew imċaqlaq tul il-binarju). Dan jgħin biex jipprevjeni ħsara mekkanika kkawżata minn ivvjaġġar żejjed.

Sigurtà: Taġixxi bħala falliment biex twaqqaf il-krejn milli tiċċaqlaq jekk tilħaq il-konfini tagħha. Dan inaqqas ir-riskju ta 'inċidenti u jipproteġi kemm il-krejn kif ukoll it-tagħmir tal-madwar.

Awtomazzjoni: L-iswiċċijiet tal-limitu jistgħu jiġu konnessi mas-sistema ta 'kontroll tal-krejn. Meta l-iswiċċ tal-limitu jiġi attivat, jibgħat sinjal lis-sistema ta 'kontroll biex twaqqaf il-krejn jew ireġġa' lura d-direzzjoni tagħha.

Tipi ta 'swiċċijiet tal-limitu għal krejnijiet tal-irfid:

Swiċċ tal-limitu mekkaniku: Dan it-tip juża attwatur fiżiku biex jiftaħ jew jagħlaq kuntatti meta l-krejn jilħaq limitu. Hija soluzzjoni użata komunement, sempliċi u kosteffikaċi.

Swiċċ tal-limitu manjetiku: Dawn jużaw kampi manjetiċi biex jikxfu l-pożizzjoni ta 'mira mingħajr kuntatt dirett, u jipprovdu soluzzjoni aktar fit-tul u li ddum aktar.

Swiċċ tal-Limitu ta 'Prossimità: Jinduna l-preżenza ta' mira mingħajr kuntatt, bl-użu ta 'senser, u ħafna drabi jintuża f'applikazzjonijiet aktar avvanzati jew b'veloċità ogħla.

10. Apparat tas-Safezza

1) 1. Apparat ta 'Protezzjoni ta' Tagħbija żejda

Tipprevjeni l-krejn milli jerfa 'tagħbijiet li jaqbżu l-kapaċità nominali tagħha.

Jattiva allarm jew jaqta 'l-enerġija għall-mekkaniżmu ta' rfigħ meta t-tagħbija taqbeż il-limiti sikuri.

2. L-iswiċċijiet tal-limitu

Swiċċ tal-Limitu tat-Tfigħ: Iwaqqaf il-mekkaniżmu tal-irfigħ meta l-ganċ jilħaq il-limitu ta 'fuq jew t'isfel tiegħu biex jipprevjeni ż-żejjed jew iżżejjed.

Swiċċ tal-Limitu tal-Ivjaġġar: Jirrestrinġi l-moviment orizzontali tal-krejn jew it-trolley biex jevitaw ħabtiet jew derailments.

Swiċċ tal-Limitu tal-Angolu tal-Boom (jekk applikabbli): Jiżgura li l-isplużjoni ma taqbiżx limiti angolari sikuri.

3. Buttuna ta 'waqfien ta' emerġenza

Jippermetti lill-operaturi jwaqqfu istantanjament l-operazzjonijiet tal-krejn f'każ ta 'emerġenza.

Normalment installat f'postijiet aċċessibbli multipli fuq il-krejn u kontrolli remoti.

4. Apparat kontra l-kolliżjoni

Juża sensuri (sensuri ta 'prossimità jew lejżers) biex jikxfu ostakli jew tagħmir ieħor fit-triq tal-krejn, li jipprevjenu l-ħabtiet.

Jista 'jinkludi allarmi li jinstemgħu jew sistemi ta' ibbrejkjar awtomatiċi.

5. Sistema ta 'Monitoraġġ tal-Veloċità tar-Riħ

Tissorvelja l-veloċità tar-riħ u toħroġ twissijiet meta taqbeż il-livelli sikuri għall-operazzjoni.

Xi sistemi awtomatikament jissakkru l-krejn jew jankrawha waqt irjieħ għoljin.

6. Sistema tal-ibbrejkjar

Brejkijiet mekkaniċi: Tiżgura li t-tagħbija tibqa 'wieqfa meta ma tkunx miexja.

Sistema ta 'ibbrejkjar ta' emerġenza: tattiva waqt nuqqas ta 'enerġija jew malfunzjoni tas-sistema.

7. Morsa tal-ferrovija jew serratura tal-maltemp

Issakkar il-krejn fil-pożizzjoni waqt maltempati jew irjieħ għoljin biex jipprevjenu l-moviment.

8. Sistema Buffer

Installat fit-tmiem tal-passaġġ tal-ivvjaġġar tal-krejn biex jassorbi l-impatt u jnaqqas il-ħsara waqt ivvjaġġar żejjed aċċidentali.

9. Indikatur tal-Mument tat-Tagħbija (LMI)

Tissorvelja l-mument tat-tagħbija u twissi lill-operatur jekk il-krejn jersaq lejn il-punt tat-twaddib tiegħu.

10. Interlocks tas-sigurtà

Jiżgura operazzjonijiet speċifiċi, bħall-irfigħ, il-moviment tat-trolley, jew l-aġġustament tal-isplużjoni, ma jistgħux jitwettqu fl-istess ħin b'mod mhux sigur.

11. Sistemi ta 'twissija li tinstema' u viżwali

ALARMS: Twissi persunal fil-viċin waqt l-operazzjoni tal-krejn jew f'każ ta 'difett.

Dwal tas-Sinjali: Indika l-istatus operattiv tal-krejn.

12. Spezzjoni tal-Ħabel tal-Wajer u Karatteristiċi tas-Sigurtà

Il-protezzjoni żejda tal-ħabel: tipprevjeni li l-ħabel tal-wajer jiġi ferita b'mod mhux xieraq, li jista 'jwassal għal inċidenti.

Sejbien ta 'Break Break: Jindunaw ksur jew slack fil-ħabel tal-wajer u jwaqqaf l-operazzjoni.

13. Karatteristiċi tas-Sigurtà tal-Kabina tal-Operatur

Kontrolli ddisinjati ergonomikament biex jimminimizzaw l-għeja tal-operatur.

It-tifi tan-nar u tagħmir ieħor ta 'emerġenza huma tipikament disponibbli fil-kabina.

14. Sistema ta 'Monitoraġġ Awtomatiku tal-Krejn (Mhux obbligatorju)

Tissorvelja parametri kritiċi bħal tagħbija, veloċità, u temperatura.

Jirreġistra dejta operazzjonali u ħsarat għall-manutenzjoni u s-soluzzjoni tal-problemi.

11. Modalità Kontrol

1) 1. Kontroll manwali

Deskrizzjoni: L-operaturi jikkontrollaw manwalment il-krejn bl-użu ta 'pendenti bil-buttuna, lievi, jew pannelli ta' kontroll direttament fuq il-post.

Karatteristiċi:

Sempliċi biex tużah u żżomm.

Adattat għal kompiti ta 'rfigħ inqas kumplessi.

Applikazzjonijiet: Użati f'operazzjonijiet fuq skala iżgħar jew postijiet b'rekwiżiti ta 'awtomazzjoni baxxa.

2. Kontroll mill-bogħod

Deskrizzjoni: L-operaturi jużaw apparat ta 'kontroll mill-bogħod mingħajr fili biex iħaddmu l-krejn minn distanza sikura.

Karatteristiċi:

Sigurtà mtejba billi tippermetti lill-operatur jibqa 'ċar mit-tagħbija.

Flessibilità operazzjonali akbar.

Jistgħu jimmaniġġjaw movimenti aktar kumplessi.

Applikazzjonijiet: Magażinaġġ, btieħi tal-loġistika, u ambjenti oħra li jeħtieġu preċiżjoni ogħla.

3. Kontroll tal-kabina

Deskrizzjoni: L-operatur joqgħod f'kabina mwaħħla mal-krejn u jikkontrolla l-operazzjonijiet bl-użu ta 'joysticks jew pannelli ta' kontroll.

Karatteristiċi:

Jipprovdi lill-operatur b'ħarsa ċara tat-tagħbija u ż-żona tax-xogħol.

Adattat għal operazzjonijiet heavy-duty u duration.

Applikazzjonijiet: Siti industrijali fuq skala kbira, bħal tarznari, imtieħen tal-azzar, jew siti tal-kostruzzjoni.

4. Kontroll semi-awtomatiku

Deskrizzjoni: Xi operazzjonijiet (bħal movimenti ripetittivi) huma awtomatizzati, filwaqt li oħrajn jeħtieġu input manwali.

Karatteristiċi:

Inaqqas l-ammont ta 'xogħol tal-operatur.

Iżid l-effiċjenza għal kompiti ripetittivi.

Applikazzjonijiet: Linji ta 'assemblaġġ, ċentri tal-loġistika, u kompiti li jinvolvu rfigħ u pożizzjonament ripetuti.

5. Kontroll kompletament awtomatiku

Deskrizzjoni: Il-krejn jopera b'mod awtonomu bbażat fuq struzzjonijiet ipprogrammati minn qabel jew inputs tas-sensuri.

Karatteristiċi:

Preċiżjoni u effiċjenza għolja.

Telimina l-iżball uman u tnaqqas l-ispejjeż tax-xogħol.

Spiss integrata ma 'sistemi intelliġenti jew IoT għall-monitoraġġ u l-analiżi tad-dejta.

Applikazzjonijiet: Portijiet, imħażen awtomatizzati, u ambjenti li jeħtieġu operazzjonijiet ta 'veloċità għolja u preċiżi.

6. Kontroll ibridu (Manwal + Awtomatiku)

Deskrizzjoni: Tgħaqqad għażliet ta 'kontroll manwali u awtomatiċi, li jippermettu flessibilità bbażata fuq ir-rekwiżiti tal-kompitu.

Karatteristiċi:

Adattabbli għal bżonnijiet operattivi li jvarjaw.

Ittejjeb l-effiċjenza mingħajr ma tissagrifika l-kontroll.

Applikazzjonijiet: Siti li jeħtieġu kemm superviżjoni tal-bniedem kif ukoll awtomazzjoni.

12.Sketch



Tekniku ewlieni





Vantaġġi ta 'krejn mobbli tar-roti tal-irfid mobbli

Mobilità

Faċilment mobbli fuq roti jew xandara.

Ideali għat-trasport ta 'tagħbijiet f'faċilità jew sit tax-xogħol.

Adattat għall-użu f'oqsma ta 'xogħol multipli mingħajr ma jkun hemm bżonn ta' installazzjoni permanenti.

Versatilità

Jista 'jintuża ġewwa jew barra f'diversi industriji (manifattura, karozzi, kostruzzjoni, magażinaġġ, eċċ.).

Kompatibbli ma 'tipi differenti ta' paranki u twaħħil ta 'rfigħ.

Utli kemm għal operazzjonijiet ta 'rfigħ għal żmien qasir kif ukoll għal żmien twil.

Aġġustabilità

Ħafna mudelli għandhom għoli u medda aġġustabbli.

Jippermetti adattament għal daqsijiet differenti ta 'tagħbija, ambjenti tax-xogħol, u restrizzjonijiet ta' spazju.

Setup faċli u żarmar

Malajr biex tgħaqqad mingħajr għodda speċjalizzata jew fondazzjonijiet permanenti.

Ideali għal użu temporanju jew rilokazzjoni għal siti differenti.

Kosteffikaċi

Spiża aktar baxxa mill-installazzjoni ta 'sistema ta' krejn fuq l-għoli permanenti jew sistema ta 'krejn JIB.

Installazzjoni minima u spejjeż tal-infrastruttura.

Sigurtà msaħħa

Disinn stabbli bi xandara u brejkijiet tal-illokkjar fakultattivi.

Inaqqas ir-riskju ta 'razza u korriment mill-irfigħ manwali.

Ħafna drabi tinkludi protezzjoni ta 'tagħbija żejda f'biċċiet li jaħdmu.

Firxa tal-kapaċità tat-tagħbija

Disponibbli f'diversi kapaċitajiet, minn duty ħafif (500 kg) għal heavy-duty (diversi tunnellati).

Customizable għal bżonnijiet operattivi speċifiċi.

L-ebda modifiki strutturali meħtieġa

Ma teħtieġx twaħħil mal-istruttura tal-bini jew il-limitu.

Utli f'faċilitajiet mikrija jew żoni b'limitazzjonijiet li jġorru t-tagħbija.





1. Industrija tal-kostruzzjoni

Tneħħi materjali ta 'kostruzzjoni tqal bħal travi ta' l-azzar, blokki tal-konkrit, u komponenti oħra ta 'kostruzzjoni.

Trasport u pożizzjonament materjali fis-siti tal-kostruzzjoni.

2. Faċilitajiet tal-manifattura

Immaniġġjar ta 'komponenti kbar jew makkinarju f'linji ta' produzzjoni.

Nimxu materja prima jew oġġetti lesti fl-impjant.

3. Tarznari u portijiet

Tagħbija u ħatt ta 'kontenituri jew tagħbija minn vapuri.

Trasport ta 'komponenti ta' vapur tqil jew tagħmir ta 'manutenzjoni.

4. Magażinaġġ u loġistika

Stivar u organizzazzjoni ta 'oġġetti f'żoni ta' ħażna ta 'barra jew ta' ġewwa.

Tagħbija u Ħatt ta 'Trakkijiet jew Railcars.

5. Aerospazjali u Avjazzjoni

Immaniġġjar ta 'komponenti kbar ta' inġenji ta 'l-ajru, bħal fuselages, ġwienaħ, jew magni.

Appoġġ għall-Operazzjonijiet ta 'Manutenzjoni u Assemblea.

6. Btieħi tal-ferrovija

Tneħħija u pożizzjonament komponenti tal-ferrovija bħal binarji jew bogies.

Tagħbija u ħatt tal-merkanzija ferrovjarja.

7. Mills tal-azzar u funderiji

Nimxu pjanċi tal-azzar tqal, kolji, jew ikkastjar.

Immaniġġjar ta 'kontenituri tal-metall imdewweb.

8. Minjieri u industriji tqal

It-trasport ta 'tagħmir u materjali tqal f'operazzjonijiet tal-minjieri.

Immaniġġjar ta 'makkinarju kbir għall-assemblaġġ jew tiswija.

9. Pjanti tal-enerġija

Installazzjoni jew żamma ta 'turbini, ġeneraturi, u tagħmir ieħor ta' enerġija tqila.

Trasport ta 'kontenituri ta' fjuwil jew skart f'impjanti nukleari jew termali.

Krejnproduzzjoni proċedura

1. Disinn u Inġinerija

Analiżi tar-Rekwiżiti

Tifhem l-ispeċifikazzjonijiet tal-klijent (kapaċità ta 'tagħbija, medda, għoli, ambjent tax-xogħol, eċċ.).

Iddetermina l-parametri operattivi: Għoli tal-irfigħ, veloċità tal-ivvjaġġar, frekwenza tax-xogħol, eċċ.

Disinn preliminari

Oħloq disinji kunċettwali u mudelli 3D.

Agħżel materjali bbażati fuq is-saħħa u l-kundizzjonijiet ambjentali.

Inġinerija dettaljata

Tiżviluppa tpinġijiet dettaljati ta 'inġinerija (komponenti strutturali, mekkaniżmi, sistemi elettriċi).

Wettaq analiżi tal-istress u l-għeja biex tiżgura s-sigurtà.

2. Akkwist tal-materjal

Materjali ta 'kwalità għolja sors, inklużi:

Pjanċi tal-azzar u profili għal komponenti strutturali.

Muturi, gearboxes, u partijiet mekkaniċi oħra.

Sistemi elettriċi u komponenti ta 'kontroll.

Spezzjona l-materjali biex tiżgura konformità mal-istandards tal-kwalità.

3. Fabbrikazzjoni

Fabbrikazzjoni ta 'komponenti strutturali

Aqta ', iwweldja, u tiġbor l-istrutturi tal-azzar (girder prinċipali, armi cantilever, saqajn, eċċ.).

Tiżgura allinjament u dimensjonijiet preċiżi.

Wettaq trattament tal-wiċċ (eż., Blasting shot, pittura) għall-protezzjoni kontra l-korrużjoni.

Assemblaġġ mekkaniku

Arma partijiet mekkaniċi (trolley, parank, roti, eċċ.).

Installa muturi, gearboxes, u sistemi tas-sewqan.

Assemblaġġ elettriku

Installa komponenti elettriċi (pannelli ta 'kontroll, kejbils, sensuri).

Wajer u qabbad is-sistema biex tiżgura l-funzjonalità.

4. Spezzjoni tal-kwalità

Spezzjoni tal-materjal

Ivverifika t-testijiet taċ-ċertifikazzjoni u l-kondotta tal-materjal (eż. Testijiet tat-tensjoni).

Spezzjoni strutturali

Spezzjona l-kwalità tal-weldjatura (eż., Ittestjar ultrasoniku).

Tiżgura eżattezza dimensjonali u finitura tal-wiċċ.

Spezzjoni tal-Assemblea

Iċċekkja l-allinjament u l-funzjonalità tal-partijiet kollha (mekkaniċi u elettriċi).

Ittestjar tat-Tagħbija

Wettaq testijiet ta 'tagħbija statika u dinamika biex tiżgura tħaddim sikur.

5. Ittestjar tal-Aċċettazzjoni tal-Fabbrika (FAT)

Wettaq ġirja ta 'prova komprensiva, inkluż:

Testijiet ta 'tagħbija sħiħa u tagħbija żejda.

Funzjonalità tal-apparati tas-sigurtà kollha (eż., Swiċċijiet tal-limitu, brejkijiet ta 'emerġenza).

Tħaddim bla xkiel ta 'trolley, parank, u vjaġġar tal-krejn.

Ir-riżultati tad-dokument u jiksbu l-approvazzjoni tal-klijent.

6. Żarmar u ppakkjar

Żarma l-krejn f'sezzjonijiet li jistgħu jinġarru.

Ippakkja komponenti sewwa biex tevita ħsara waqt it-trasport.

Tikketta u ipprepara lista tal-ippakkjar għal assemblaġġ mill-ġdid effiċjenti.

7. Trasport

Twassal il-komponenti tal-krejn fis-sit tal-installazzjoni billi tuża metodi ta 'trasport xierqa.

8. Installazzjoni u kummissjonar

Assemblea fuq il-post

Arma komponenti strutturali u sistemi mekkaniċi.

Installa sistemi elettriċi u pannelli ta 'kontroll.

Kalibrazzjoni u ttestjar

Ikkalibra mill-ġdid is-sistema tal-krejn għal kundizzjonijiet speċifiċi għas-sit.

Wettaq ittestjar tat-tagħbija fuq il-post biex tivverifika l-prestazzjoni.

9. Handover

Ipprovdi taħriġ lill-persunal tal-klijent fuq tħaddim u manutenzjoni siguri.

Twassal dokumentazzjoni teknika (manwal tal-utent, gwida tal-manutenzjoni, ċertifikati).

Akkwista l-approvazzjoni finali u l-aċċettazzjoni mill-klijent.

10. Appoġġ ta 'wara l-bejgħ

Offerta Servizzi ta 'Garanzija u Appoġġ għall-Manutenzjoni.

Ipprovdi spare parts u assistenza teknika kif meħtieġ.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
