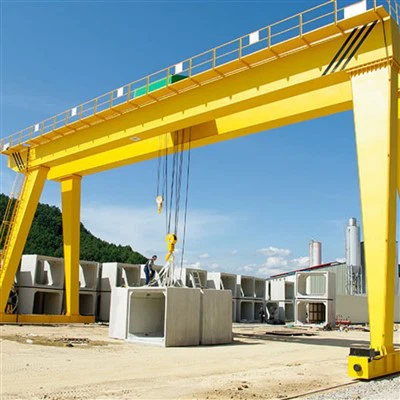

Tneħħi l-Girder Double Gantry Crane

Krejn ta 'l-irfigħ ta' l-irfid doppju ta 'l-irfigħ huwa soluzzjoni ta' immaniġġjar ta 'materjal ta' dmir tqil - iddisinjat għal użu ta 'barra jew ta' ġewwa fejn sistemi ta 'krejn ta' l-għoli mhumiex fattibbli. Hija tinkludi żewġ girders ewlenin appoġġjati minn saqajn li jiċċaqalqu fuq binarji tal-art, u huwa ideali għal span kbir - u għoli - applikazzjonijiet ta 'rfigħ tal-kapaċità.

Komponenti tal-qalba: magna, bearing, gearbox, mutur, gear

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: 2 snin

Piż (kg): 50000 kg

Vidjow li joħroġ - Spezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Applikazzjoni: barra

Keywords: krejn tal-irfid

Kapaċità ta 'tagħbija nominali: 50ton

Veloċità tal-ivvjaġġar inkroċjata: 44.6m / min

Veloċità twila tal-ivvjaġġar: 47.1m / min

Mod ta 'Kontroll: Kabina

Provvista ta 'enerġija: rukkell tal-kejbil

Track tal-azzar: Qu80

Qawwa: 3-fażi AC 50Hz 380V

1.Main Beam

Materjali u fabbrikazzjoni
Materjal: Għoli - Qawwa Strutturali Azzar bħal Q235B / Q345B / Q355B

Tip:

Girders tal-kaxxa wweldjati (komuni għal krejnijiet ta 'kapaċità kbira)

H - raġġi (għal krejnijiet iżgħar jew medji)

Proċess:

Qtugħ CNC tal-pjanċi tal-azzar

Assemblaġġ u wweldjar

Trattament ta 'serħan mill-istress

Sandblasting & anti - pittura tal-korrużjoni

Installazzjoni tal-ferrovija u tal-passaġġ

2. Sistema ta 'lifting

Is-sistema tal-irfigħ hija l-unità operattiva ewlenija tal-krejn tal-irfid, responsabbli biex tgħolli, tbaxxi, u tpoġġi tagħbijiet tqal. Huwa tipikament installat fuq trolley li jivvjaġġa tul iż-żewġ girders ewlenin tal-istruttura tal-irfid.

3.endġarr

Il-vaguni tat-tarf huma strutturi tal-azzar orizzontali li jinsabu fiż-żewġt itruf tal-krejn tal-irfid. Huma jappoġġjaw ir-raġġi ewlenin (girders) u jospitaw il-mekkaniżmu li jivvjaġġa, li jippermetti lill-krejn kollu jimxi 'l quddiem u lura matul iż-żona tax-xogħol tagħha.

4. Mekkaniżmu tal-ivvjaġġar tal-kranna

Il-mekkaniżmu tal-ivvjaġġar tal-krejn huwa responsabbli biex jiċċaqlaq il-krejn tal-irfid kollu (inkluż il-qafas tal-irfid, it-trolley, u t-tagħbija) orizzontalment tul l-art - binarji mmuntati. Dan jiżgura li l-krejn jista 'jittrasporta tagħbijiet fuq distanzi twal fiż-żona tax-xogħol.

5.Trolley Mekkaniżmu li jivvjaġġa

Il-mekkaniżmu li jivvjaġġa trolley jippermetti l-irfigħ tat-trolley - li jġorr il-parank u l-assemblaġġ tal-ganċ - biex jimxi orizzontalment tul il-parti ta 'fuq taż-żewġ girders ewlenin. Dan il-moviment jippermetti pożizzjonament preċiż ta 'tagħbijiet madwar il-medda tax-xogħol tal-krejn.

7.Crane Hook

Il-ganċ huwa t-tagħbija primarja - komponent tal-immaniġġjar tas-sistema tal-irfigħ. Jinvolvi direttament ma 'bragi, ktajjen, jew għodda ta' rfigħ biex tgħolli u tbaxxi t-tagħbijiet. Fil-krejn doppju tal-irfid tal-girder, il-ganċ huwa tipikament immuntat fuq parank tat-trolley li jiċċaqlaq tul il-girders ewlenin.

8.Motor

Is-sistema tal-mutur hija l-powerhouse ta 'l-irfigħ ta' krejn ta 'girder doppju, li jmexxi l-irfigħ, l-ivvjaġġar tat-tròli, u l-funzjonijiet tal-ivvjaġġar tal-krejn. Kull moviment tipikament għandu mutur iddedikat, magħżul apposta bbażat fuq il-kapaċità, iċ-ċiklu tad-dazju, u l-preċiżjoni meħtieġa.

.

9. Sistema ta 'allarm u dawl tad-dawl u swiċċ tal-limitu

Sistema ta 'allarm tal-ħoss u dawl u swiċċijiet tal-limitu
(Għall-irfigħ ta 'Girder Girder Gantry Crane)
Dawn is-sistemi jservu bħala apparati ta 'sigurtà essenzjali, jgħinu biex jipprevjenu inċidenti, jindikaw il-periklu jew it-tħaddim, u jiżguraw li l-movimenti tal-krejn jibqgħu fil-konfini sikuri.
1) Sistema ta 'allarm tal-ħoss u tad-dawl
Skop:
Twissi persunal fil-viċin tal-moviment tal-krejn jew operazzjonijiet ta 'rfigħ

Ittejjeb il-viżibbiltà u s-sigurtà f'ambjenti storbjużi, barra, jew perikolużi

Twissija f'każ ta 'waqfiet ta' emerġenza, tagħbija żejda, jew attivazzjoni tal-iswiċċ tal-limitu
2) Limitu ta 'swiċċijiet
Skop:
L-iswiċċijiet tal-limitu jipprevjenu l-qbiż mekkaniku, jipproteġu l-komponenti strutturali, u jiżguraw is-sigurtà billi jieqfu l-moviment f'punti ssettjati minn qabel.

10. Apparat tas-Safezza

1) Apparat ta 'protezzjoni ta' tagħbija żejda
Funzjoni: Tipprevjeni l-krejn milli jerfa 'tagħbijiet lil hinn mill-kapaċità nominali tiegħu.

Prinċipju tax-xogħol: Senser tat-tagħbija jew limitatur ta 'tagħbija żejda mekkanika jnaqqas iċ-ċirkwit tal-parank meta tiġi skoperta tagħbija żejda.

Display: Ħafna drabi tinkludi wirja diġitali li turi l-piż ta 'tagħbija ta' ħin reali -.

2) buttuna ta 'waqfien ta' emerġenza
Post: Kontroll tal-pendent, kabina, jew kontrollur mill-bogħod.

Funzjoni: Immedjatament tintefa 'l-operazzjonijiet kollha tal-krejn f'emerġenzi.

Disinn: Kbar, Aħmar, u Faċli biex taċċessa; lukketti f'pożizzjoni "off".

3) Sistema ta 'allarm tal-ħoss u tad-dawl
Funzjoni: Twissija li tinstema 'u viżwali qabel il-moviment tal-krejn.

Installazzjoni: Immuntat fuq il-qafas tal-irfid jew it-trolley.

4) Protezzjoni żejda ta 'sħana / kurrent żejjed (elettrika)
Installat fil-mutur, inverter, u pannell tal-kontroll

Tagħlaq is-sistema biex tevita nirien elettriċi jew ħsara
5) Anti - Apparat ta 'derailment
Rombli tal-gwida jew klampi jżommu r-roti allinjati fuq il-ferrovija.

Essenzjali għal krejnijiet li joperaw fuq binarji twal jew irregolari.

11. Modalità Kontrol

1) Kontroll tal-pendent
Deskrizzjoni: Apparat ta 'kontroll li jinżamm fl-idejn konness mal-krejn permezz ta' kejbil.

Karatteristiċi:

Buttuni jew joysticks sempliċi u intuwittivi.

Jippermetti lill-operatur jimxi viċin it-tagħbija għal kontroll preċiż.

Limitat bit-tul tal-kejbil.

Uża każijiet: ambjenti ta 'ġewwa b'distanzi maniġġabbli u viżibilità tajba.

2) Kontroll mill-bogħod mingħajr fili
Deskrizzjoni: Trasmettitur bla fili li jinżamm fl-idejn li jikkomunika mar-riċevitur tal-krejn.

Karatteristiċi:

Jipprovdi libertà tal-moviment mingħajr restrizzjonijiet tal-kejbil.

Tipikament juża komunikazzjoni tal-frekwenza tar-radju (RF).

Jinkludi karatteristiċi ta 'sigurtà bħal mejta - swiċċ tal-bniedem u waqfien ta' emerġenza.

Uża każijiet: siti ta 'barra, btieħi kbar, jew żoni fejn il-kejbils jistgħu jkunu perikolużi.

3) Kontroll tal-kabina tal-operatur
Deskrizzjoni: Kabina magħluqa mmuntata fuq l-istruttura tal-krejn (ħafna drabi fuq ir-riġel tal-irfid jew it-trolley).

Karatteristiċi:

Jipprovdi lill-operatur b'ħarsa panoramika taż-żona tax-xogħol.

Mgħammar b'ġisma, pedali, u pannelli ta 'kontroll.

Klima - ikkontrollata għall-kumdità.

Uża każijiet: siti kbar u kumplessi li għandhom bżonn preċiżjoni għolja u sigħat ta 'tħaddim twal.

4) Kontroll tal-art bil-pannelli tat-touchscreen
Deskrizzjoni: pannelli ta 'kontroll fissi fuq - stazzjonijiet tas-sit jew operatur mobbli b'interfaces avvanzati.

Karatteristiċi:

Integrata ma 'kontrolluri moderni PLC jew CNC.

Jistgħu jinkludu wirjiet tat-touchscreen, kameras, u dijanjostiċi.

Uża Każijiet: Sistemi Awtomatiċi jew Semi - Automated Crane.

12.Sketch

Tekniku ewlieni

1. Kapaċità ta 'tagħbija għolja
Id-disinn doppju tal-girder jipprovdi appoġġ strutturali aktar qawwi, li jippermetti li l-krejn jerfa 'tagħbijiet itqal (tipikament minn 5 tunnellati sa 500+ tunnellati).

2. Żona ta 'xogħol itwal u akbar
Żewġ girders ewlenin jippermettu meded itwal, li jkopru spazji tax-xogħol wiesgħa b'mod effiċjenti.

Ideali għal btieħi kbar ta 'barra, tarznari, u pjanti industrijali.

3. Stabbiltà aħjar u diflessjoni mnaqqsa
L-istruttura doppja tal-girder tnaqqas id-deflessjoni tar-raġġ taħt tagħbijiet tqal, u ttejjeb l-eżattezza u s-sigurtà tal-irfigħ.

4. Għoli ogħla ta 'rfigħ
Jippermetti li t-trolley jiġi mmuntat bejn iż-żewġ girders, u jiżdied l-għoli tal-irfigħ disponibbli meta mqabbel ma 'krejnijiet tal-girder singoli.

5. Konfigurazzjoni flessibbli
Jappoġġja diversi apparati ta 'l-irfigħ: paranki tal-ħabel tal-wajer, bramel, kalamiti, u sistemi ta' trolley doppju.

Adattabbli għal applikazzjonijiet industrijali multipli.

6. Karatteristiċi ta 'sigurtà mtejba
Iddisinjat biex jintegra apparat ta 'sigurtà avvanzat bħal protezzjoni ta' tagħbija żejda, swiċċijiet ta 'limitu, u sistemi ta' kolliżjoni anti -.

7. Durabilità u Affidabilità
Mibnija minn materjali ta 'kwalità għolja - bi wweldjar robust u trattament tal-wiċċ li jiżgura ħajja ta' servizz twil anke f'ambjenti ħarxa.

8. Operazzjoni bla xkiel u kontroll preċiż
Mgħammar b'muturi moderni u sistemi ta 'kontroll (VFD, kontroll mill-bogħod) għal moviment bla xkiel u preċiż ta' tagħbija, tròli u vjaġġar tal-krejn.

1. Industrija tal-azzar
Immaniġġjar ta 'kolji tqal ta' l-azzar, pjanċi, travi, u komponenti strutturali.

Materjali tat-tagħbija / ħatt fl-imtieħen tal-azzar u ħwienet tal-fabbrikazzjoni.

Appoġġ għall-imtieħen tat-tidwir u operazzjonijiet tal-ikkastjar.

2. Tarznari u Portijiet
Irfigħ u tiċċaqlaq partijiet tqal tal-vapur, kontenituri, u tagħbija.

Assemblaġġ u manutenzjoni ta 'sezzjonijiet tal-vapuri.

Stacking u trasport tal-kontejners fil-btieħi tal-kontejners.

3. Siti tal-kostruzzjoni
Immaniġġjar ta 'segmenti kbar ta' konkrit prefabbrikat, strutturi ta 'l-azzar, u tagħmir.

Kostruzzjoni ta 'pont u proġetti ta' infrastruttura tqal.

Jiċċaqilqu materjali fuq żoni miftuħa wiesgħa.

4. Impjanti tal-enerġija u settur tal-enerġija
Installazzjoni u manutenzjoni ta 'turbini, ġeneraturi, u tagħmir tqil.

Immaniġġjar ta 'transformers u komponenti ta' power station.

5. Loġistika u Magażinaġġ
Tagħbija / ħatt u stivar ta 'tagħbija tqila.

Appoġġ għal ċentri ta 'distribuzzjoni kbar u btieħi tal-merkanzija.

6. Pjanti tal-manifattura
Linji ta 'assemblaġġ li jeħtieġu rfigħ tqil u immaniġġjar ta' materjal preċiż.

Industriji tal-karozzi, aerospazjali, u makkinarju tqil.

7. Minjieri u Metallurġija
Trasport ta 'minerali, tagħmir tal-minjieri tqal, u materjali ta' tidwib.

Immaniġġjar ta 'materjali bl-ingrossa u komponenti kbar.

8. Btieħi tal-ferrovija
Tagħbija u manutenzjoni ta 'lokomottivi u karozzi tal-merkanzija.

Immaniġġjar ta 'komponenti tal-binarji u infrastruttura tal-ferrovija tqila.

1. Disinn u Inġinerija
Ir-rekwiżiti tal-klijent miġbura (kapaċità ta 'tagħbija, medda, għoli tal-irfigħ, ambjent).

Disinn strutturali, mekkaniku u elettriku bl-użu ta 'analiżi CAD u FEM.

Preparazzjoni ta 'tpinġijiet tekniċi u pjanijiet ta' produzzjoni.

Għażla tal-materjal u ppjanar tal-akkwist.

2. Preparazzjoni tal-materjal
Pjanċi tal-azzar, profili, u sezzjonijiet maqtugħin skont il-magni CNC.

Spezzjoni tal-kwalità tal-materja prima (kompożizzjoni kimika, proprjetajiet mekkaniċi).

3. Fabbrikazzjoni tal-komponenti ewlenin
Travi ewlenin: iwweldjar tal-kaxxa ta 'girders jew h - raġġi, inkluż rinforz.

Saqajn tal-irfid u vaguni tat-tarf: fabbrikazzjoni tal-azzar u assemblaġġ.

Gwarniċi tat-Trolley & Partijiet tal-Hoist: Magni u Iwweldjar.

4. Trattament tal-wiċċ
Sandblasting biex tneħħi s-sadid u l-impuritajiet.

Applikazzjoni ta 'Primer u Anti - kowtijiet taż-żebgħa tal-korrużjoni.

Tfejjaq u tnixxif taħt kundizzjonijiet ikkontrollati.

5. Assemblea ta 'partijiet mekkaniċi
Installazzjoni ta 'binarji fuq travi ewlenin.

Immuntar ta 'roti, muturi, gearboxes fuq vaguni finali u trolley.

Assemblaġġ ta 'mekkaniżmu ta' l-irfigħ (tanbur, ħabel tal-wajer, blokka tal-ganċ).

6. Installazzjoni tas-Sistema Elettrika
Wajers ta 'pannelli ta' kontroll, muturi, swiċċijiet ta 'limitu, allarmi, u sensuri.

Integrazzjoni ta 'modi ta' kontroll (pendent, remot, kabina).

Ittestjar ta 'komponenti elettriċi u apparat ta' sigurtà.

7. Kontroll u Ittestjar tal-Kwalità
Spezzjoni dimensjonali u kontroll tal-allinjament.

Ittestjar tat-tagħbija (statiku u dinamiku) biex tivverifika l-kapaċità tal-irfigħ.

Ittestjar funzjonali tal-mozzjonijiet kollha: it-tbaħħir, l-ivvjaġġar tat-tròli, l-ivvjaġġar tal-krejn.

Verifika tas-sistema ta 'sigurtà (allarmi, swiċċijiet tal-limitu, brejkijiet).

8. Ippakkjar u Kunsinna
Żarmar tal-komponenti jekk meħtieġ għall-ġarr.

Ippakkjar protettiv biex tevita ħsara waqt it-trasport.

Tagħbija u dispaċċ lejn is-sit tal-klijent.

9. Fuq - Installazzjoni u Kummissjonar tas-Sit
Assemblaġġ ta 'struttura ta' krejn fuq il-post.

Allinjament u installazzjoni tal-ferrovija.

Konnessjoni elettrika u kalibrazzjoni tas-sistema.

Ittestjar tat-tagħbija finali u taħriġ tal-operatur.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95% . 32 Linji ta' wweldjar li jkunu ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollha laħqet 85%.
