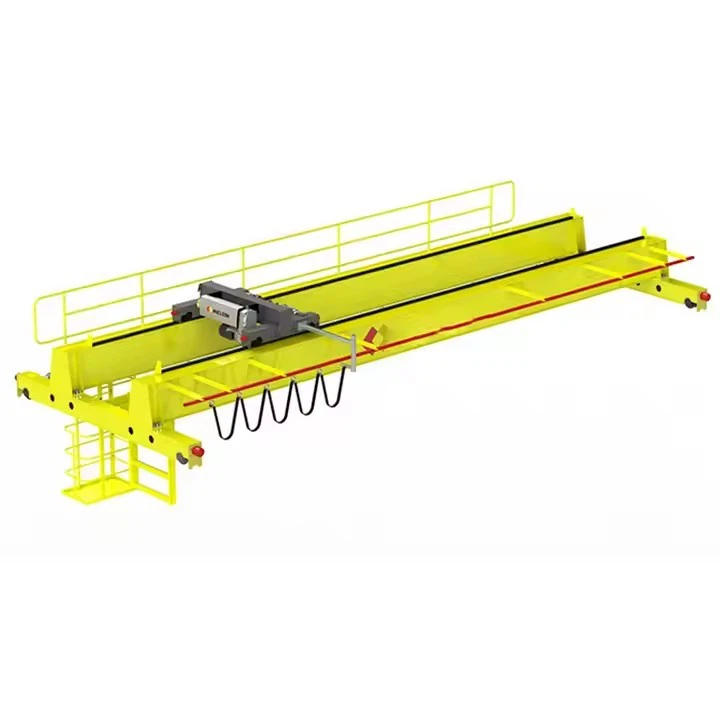

OHC Overhead Crane

Tipi ta 'krejnijiet ġenerali (OHC)

Krejn ta 'l-għoli tal-girder

Użiraġġ ewlieni wieħed(I-raġġ jew kaxxa tal-kaxxa).

Spiża baxxa, Adattat għal tagħbijiet ħfief għal medji (1-20 tunnellata).

Ideali għal workshops u imħażen.

Krejn ta 'l-għoli tal-girder

UżiŻewġ girders paralleliGħal kapaċità ogħla (20 - 500+ tunnellati).

Għoli ta 'rfigħ ogħla, Aħjar għal industriji tqal.

Krejn tal-irfid

Simili għall-OHC iżda jibqa 'għaddejBinarji mmuntati fuq l-art(L-ebda appoġġ għall-bini meħtieġ).

Użat fit-tarznari, ħażna ta 'barra, u kostruzzjoni.

Crane Monorail

Tiċċaqlaq tul aTrack fiss wieħed(moviment lineari biss).

Komuni fil-linji tal-assemblaġġ u l-unitajiet tal-produzzjoni.

Jib Crane

Għandudriegħ li jdurGħall-irfigħ lokalizzat.

Użat fil-workshops għall-immaniġġjar tal-materjal preċiż.



Paragun: Fejn tuża OHC vs Cranes Oħrajn?

Xenarju	Crane Overhead (OHC)	Krejn tal-irfid	Jib Crane
L-aħjar għal	Irfigħ qawwi fuq ġewwa	Irfigħ ta 'barra \/ mobbli	Lokalizzat, irfigħ fuq skala żgħira
Kapaċità tat-tagħbija	1 - 500+ tunnellati	5 - 1000+ tunnellati	0. 5-20 tunnellata
Mobilità	Runway fiss	Jiċċaqlaq fuq binarji tal-art	Fiss jew li jdur
Spazju meħtieġ	Teħtieġ raġġi tar-runway	Jeħtieġ spazju fl-art	Spazju minimu
Spiża	Moderat għal għoli	Għoli	Baxx



Komponenti tal-qalba: bearing, gearbox, mutur, pompa

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: sena 1

Piż (kg): 2000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Disinn: raġġ doppju

Effettività: effiċjenza għolja

Veloċità tat-tħaddim: operazzjoni ta 'veloċità għolja

Stabbiltà: Funzjoni anti-Swing

Kulur: Mhux obbligatorju

Sors tal-Enerġija: 110V \/ 220V \/ 230V \/ 380V \/ 440V, personalizzat

Span: 7. 5-31. 5m





AnCrane Overhead (OHC)Tikkonsisti minn komponenti mekkaniċi, elettriċi u strutturali li jaħdmu flimkien għal irfigħ sikur u effiċjenti. Hawn taħt hawn tqassim dettaljat tal-partijiet ewlenin kollha:



1. Komponenti strutturali

A. Bridge Girder (struttura ewlenija li ġġorr it-tagħbija)

Girder wieħed- Raġġ ewlieni wieħed (raġġ I jew sezzjoni tal-kaxxa) għal tagħbijiet eħfef (1-20 tunnellata).

Girder doppju- Żewġ travi paralleli għall-irfigħ ta 'duty heavy (20 - 500+ tunnellati).

B. Trucks End (Tmiem il-Ġarr)

Gwarniċi bir-roti f'kull tarf tal-girder.

JinkluduRoti, bearings, muturi (għal krejnijiet li jaħdmu), u brejkijiet.

Ħalli l-krejn jiċċaqlaq tul il -Rails tar-runway.

C. Sistema tar-runway

Travi tar-runway- Travi tal-azzar (top running jew underhung) li jappoġġjaw il-krejn.

Rails tar-runway- binarji tal-azzar fejn tiċċaqlaq il-krejn (ġeneralmentBinarji ASCE, DIN, jew I Beam).

Parentesi u appoġġ- Waħħal il-linji tal-binarji għall-istruttura tal-bini jew kolonni li jinżlu.

2. Komponenti ta 'rfigħ u moviment

A. Hoist (mekkaniżmu ta 'rfigħ)

Parank tal-katina elettrika- Għal tagħbijiet ħfief għal medji (1-10 tunnellati).

Parakk tal-ħabel tal-wajer- Għal rfigħ ta 'duty heavy (5 - 100+ tunnellati).

Jinkludi:

Mutur(għall-irfigħ \/ tnaqqis).

Gearbox(Tnaqqis tal-veloċità).

Tanbur jew sprocket(għall-istralċ tal-ħabel \/ katina).

Brejk(serratura tas-sigurtà).

B. Trolley (Hoist Carrier)

Iċċaqlaq il-parankorizzontalmenttul il-girder.

Jista 'jkun:

Trolley push manwali(għal tagħbijiet ħfief).

Trolley motorizzat(Drive Electric for Precision).

C. Mekkaniżmu tas-sewqan (għall-moviment tal-krejn)

Pont drives- Muturi u gearboxes biex tiċċaqlaq il-krejn kollu tul ir-runway.

Trolley drives- Muturi biex jiċċaqilqu t-trolley tul il-girder.

Roti u fusien- Roti tal-azzar (ħafna drabi bil-flanġijiet) għal ivvjaġġar bla xkiel.

3. Komponenti elettriċi u ta 'kontroll

A. Sistema tal-provvista tal-enerġija

Sistema Festoon- Ġestjoni tal-kejbil għall-enerġija u s-sinjali (li tiżżerżaq jew ibbażat fuq it-trolley).

Bars tal-Konduttur- Alternattiva għal Festoon għal Trasmissjoni ta 'Qawwa aktar Nadif.

B. Sistema ta 'kontroll

Kontroll tal-Pendant- Stazzjon tal-buttuna mdendlin (bil-fili).

Kontroll mill-bogħod tar-radju- Operazzjoni bla fili (sa 100m firxa).

Kontroll tal-kabina- Kabina tal-operatur għal krejnijiet kbar.

C. Apparat ta 'sigurtà

Limitu ta 'swiċċijiet- Evita l-ivvjaġġar żejjed (pont, trolley, parank).

Protettur ta 'tagħbija żejda- Blokki li jerfgħu lil hinn mill-kapaċità sikura.

Stop ta 'Emerġenza (E-Stop)- istantanjament tnaqqas il-poter.

Sensers kontra l-kolliżjoni- Għal setups b'ħafna krejnijiet.

.

4. Komponenti mhux obbligatorji u aċċessorji

Crane Cabin- Stazzjon tal-operatur magħluq għal krejnijiet heavy-duty.

Sistema ta 'użin- Ċellula tat-tagħbija għall-kejl tal-piż.

Drive tal-Frekwenza Varjabbli (VFD)- Aċċellerazzjoni \/ deċellerazzjoni bla xkiel.

Lifters manjetiċi jew tal-vakwu- Għall-immaniġġjar tal-azzar, tal-ħġieġ, eċċ.

Komponenti li ma jagħmlux splużjoni- Għal ambjenti perikolużi.

5. Lista ta 'Kontroll tal-Manutenzjoni u l-Ispezzjoni

✔ Kontrolli ta 'kuljum- Ħbula tal-wajer, ganċijiet, brejkijiet, swiċċijiet tal-limitu.
✔ Kull ġimgħa \/ kull xahar- Lubrikazzjoni, allinjament tar-roti, konnessjonijiet elettriċi.
✔ Spezzjoni Annwali- Integrità strutturali, ittestjar tat-tagħbija.



Skeċċ

Tekniku ewlieni





Il-krejnijiet ġenerali joffru bosta benefiċċji għall-immaniġġjar tal-materjal industrijali, li jagħmluhom għażla preferuta f'ħafna setturi:

1. Kapaċità ta 'tagħbija għolja u effiċjenza

Jista 'jerfa'minn 1 tunnellata għal 500+ tunnellata(mudelli doppji tal-girder).

Aktar mgħaġġel u aktar effiċjenti mill-forklifts għal tagħbijiet tqal.

2. Ottimizzazzjoni tal-ispazju

Topera'il fuq mill-livell tal-art, li tillibera l-ispazju ta 'xogħol.

L-ebda ostaklu fl-art (b'differenza mill-irfid jew krejnijiet jib).

3. Immaniġġjar preċiż u bla xkiel

Drives tal-frekwenza varjabbli (VFDs)Jippermetti aċċellerazzjoni \/ deċellerazzjoni kkontrollata.

Ideali għallinji ta 'assemblaġġ, manifattura ta' preċiżjoni, u spazji stretti.

4. Durabilità u ħajja twila tas-servizz

Mibnija biazzar ta 'grad għoligħal operazzjonijiet ta 'duty heavy.

Teħtieġinqas manutenzjonimeta mqabbel mal-krejnijiet mobbli.

5. Riskji ta 'Sigurtà u Xogħol imnaqqsa

JimminimizzaKorrimenti manwali ta 'rfigħ.

Mgħammar biProtezzjoni ta 'tagħbija żejda, swiċċijiet tal-limitu, u waqfiet ta' emerġenza.

6. Customizable għal diversi bżonnijiet

Jista 'jkun mgħammar bikalamiti, grabs, jew lifters tal-vakwu.

Disponibbli fireżistenti għall-isplużjoni, ta 'temperatura għolja u reżistenti għall-korrużjonivarjanti.

7. kosteffikaċi fit-tul

Spejjeż operattivi aktar baxximinn forklifts għal tagħbijiet tqal.

Effiċjenti fl-enerġijaMudelli elettriċi disponibbli.



Il-krejnijiet ġenerali jintużaw fl-industriji għall-irfigħ, li jiċċaqilqu, u l-ippożizzjonar ta 'materjali tqal. Is-setturi ewlenin jinkludu:

1. Manifattura u Karozzi

Tiċċaqlaqblokki tal-magna, presses, u komponenti tal-linja tal-assemblaġġ.

Użat fiPjanti tal-karozzi, fabbrikazzjoni tal-azzar, u produzzjoni tal-makkinarju.

2. Malahousing & Logistics

Tagħbija \/ ħattKontenituri, pallets, u oġġetti bl-ingrossa.

Komuni fiĊentri ta 'distribuzzjoni, portijiet, u terminali tal-merkanzija.

3. Kostruzzjoni u Inġinerija Tqila

ImmaniġġjarTravi tal-azzar, pannelli tal-konkrit, u strutturi ta 'qabel il-fondut.

Użat fiKostruzzjoni tal-pont u proġetti ta 'infrastruttura fuq skala kbira.

4. Impjanti tal-enerġija u settur tal-enerġija

Irfigħturbini, ġeneraturi, u transformerswaqt il-manutenzjoni.

Kritiku fiImpjanti tal-enerġija nukleari, idro, u termali.

5. Minjieri u proċessar tal-metall

Trasportminerali nej, metall imdewweb, u makkinarju tqil.

Użat fifundaturi, funderi, u operazzjonijiet tal-minjieri.

6. Bini tal-vapuri u aerospazjali

Tiċċaqlaqbwieq tal-vapuri, ġwienaħ tal-ajru, u partijiet strutturali kbar.

Essenzjali fibaċiri niexfa u manifattura aerospazjali.

7. Industriji tal-Karta, Siment u Kimiċi

ImmaniġġjarRombli tqal ta 'karta, basktijiet tas-siment, u kontenituri kimiċi.

Ħafna drabi personalizzata biKisi reżistenti għall-korrużjoni.





1. Konferma u Disinn tal-Ordni
Irrevedi r-rekwiżiti tal-klijent (kapaċità, span, għoli tal-irfigħ, ambjent).

It-tim tal-inġinerija jiżviluppa tpinġijiet dettaljati tad-disinn u mudelli 3D ibbażati fuq standards FEM \/ DIN.

Ikkonferma specs tekniċi, materjali, u skeda tal-kunsinna mal-klijent.

Akkwista l-approvazzjoni tal-klijent fuq id-disinn finali.

2. Akkwist tal-materjal
Sors pjanċi tal-azzar ta 'kwalità għolja, profili, muturi, komponenti elettriċi, u aċċessorji.

Ivverifika ċ-ċertifikazzjonijiet tal-materjal (eż., Grad tal-azzar, specs tal-mutur).

Spezzjona u aħżen il-materja prima kif suppost biex tevita l-ħsara.

3. Fabbrikazzjoni tal-azzar
Qatgħa, forma, u magna tal-azzar u profili għall-girders ewlenin, vaguni tat-tarf, u frejms tat-trolley bl-użu ta 'magni CNC.

Komponenti tal-weldjatura wara proċeduri stretti ta 'wweldjar (eż., Welding MIG \/ MAG) ma' welders iċċertifikati.

Wettaq ittestjar mhux distruttiv (NDT) bħal spezzjoni tal-partikuli ultrasoniċi jew manjetiċi fuq weldjaturi biex tiżgura l-kwalità.

4. Assemblea tar-raġġ prinċipali
Arma l-girders doppji b'raġġi trasversali u ebusija.

Allinja u weldja sezzjonijiet tar-raġġ prinċipali b'mod preċiż.

Wettaq kontrolli dimensjonali biex tissodisfa t-tolleranzi tad-disinn.

Applika trattament tal-wiċċ (sandblasting u kisi tal-primer).

5. Assemblea tal-komponenti
Arma l-vaguni tat-tarf, il-qafas tat-tròli, il-mekkaniżmu tal-irfigħ (blokka tal-ganċ, tanbur, ħabel tal-wajer), muturi, brejkijiet, u gearboxes.

Waħħal il-komponenti mekkaniċi u ttestja partijiet li jiċċaqilqu għal tħaddim bla xkiel.

6. Trattament tal-wiċċ u pittura
Naddaf l-uċuħ kollha tal-azzar (tindif blast).

Applika kisi industrijali ta 'kwalità għolja jew sistemi ta' żebgħa, tipikament anti-korrużjoni flimkien ma 'żebgħa finitura (ġeneralment kuluri ral).

Ħalli t-tnixxif u l-ikkurar xierqa biex jiżguraw id-durabilità.

7. Installazzjoni tas-Sistema tal-Wajers u l-Kontroll Elettriku
Installa muturi, pannelli ta 'kontroll, u wajers elettriċi skond l-iskemi elettriċi.

Apparat ta 'kontroll tal-immuntar bħal kontrolli pendenti, swiċċijiet tal-limitu, allarmi, u sensuri.

Integra d-drajvs PLC jew VFD kif meħtieġ.

Wettaq reżistenza għall-insulazzjoni u testijiet ta 'kontinwità.

8. Ittestjar inizjali u spezzjoni tal-kwalità
Wettaq ġirjiet tat-test bla tagħbija għall-irfigħ, l-ivvjaġġar tat-trolley, u l-ivvjaġġar tal-pont.

Ivverifika l-apparati tas-sigurtà kollha (swiċċijiet tal-limitu, protezzjoni ta 'tagħbija żejda, waqfien ta' emerġenza).

Spezzjona l-weldjaturi, l-allinjament, u l-finitura tal-wiċċ.

Riżultati u korrezzjonijiet tat-test tad-dokument.

9. Ittestjar tat-tagħbija
Wettaq test tat-tagħbija skont l-istandards FEM \/ ISO b'tagħbija tat-test (ġeneralment 125% tal-kapaċità nominali).

Osserva l-imġieba tal-krejn taħt tagħbija: irfigħ, tbaxxi, mozzjonijiet tal-ivvjaġġar, brejkijiet.

Irrekordja r-riżultati u tiċċertifika t-tlestija tat-test tat-tagħbija.

10. Spezzjoni u Ippakkjar Finali
Wettaq spezzjoni komprensiva finali.

Komponenti tal-krejn tal-pakkett b'mod sigur għat-trasport (speċjalment jekk jintbagħtu f'partijiet).

Ipprepara d-dokumentazzjoni kollha: manwali, ċertifikazzjonijiet, rapporti tat-test.

11. Kunsinna u Installazzjoni
Krejn tat-trasport lejn is-sit tal-klijent.

Tassisti jew tissorvelja l-installazzjoni u l-ikkummissjonar.

Ipprovdi gwida għall-operatur u gwida ta 'manutenzjoni.

12. Appoġġ ta 'wara l-bejgħ
Offerta ta 'manutenzjoni, provvista ta' spare parts, u appoġġ tekniku.

Segwi s-sodisfazzjon tal-klijent u l-prestazzjoni tal-krejn.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
