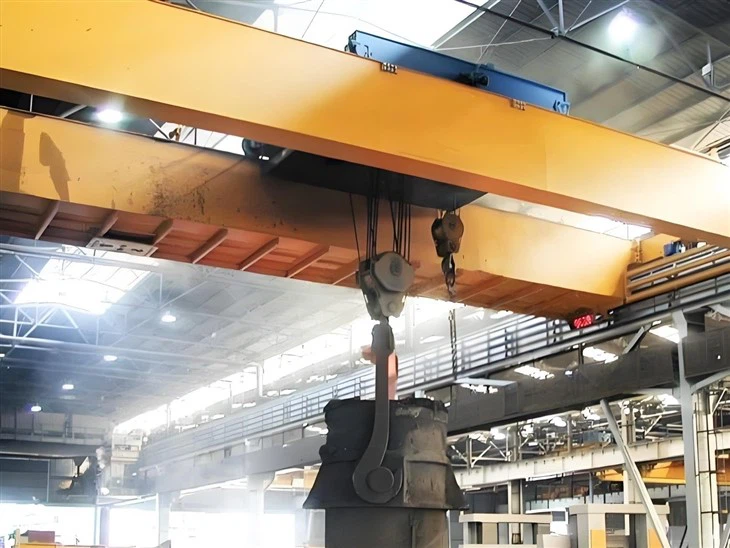

Crane Bridge tal-Funderija

Krejn tal-pont tal-funderija, magħruf ukoll bħala krejn ġenerali metallurġiku, huwa ddisinjat speċifikament għall-irfigħ, it-trasport u t-tferrigħ tal-metall imdewweb fl-imtieħen tal-azzar, fundriji, u pjanti ta 'tidwib. Inġinerija għal kundizzjonijiet tax-xogħol estremi, tiżgura sigurtà għolja, stabbiltà, u effiċjenza f'ambjenti metallurġiċi eżiġenti.

Karatteristiċi ewlenin
✅ Reżistenza għat-temperatura għolja - mibnija b'materjali reżistenti għas-sħana u sistemi ta 'protezzjoni termali biex jifilħu kundizzjonijiet ħorox tal-funderija.
✅ Kapaċità ta 'tagħbija tqila - disponibbli f'diversi kapaċitajiet ta' rfigħ, tipikament li jvarjaw minn 5 sa 320 tunnellata, biex jimmaniġġjaw metall imdewweb mingħajr periklu.
✅ Sistema ta 'Hoisting Dual - Mgħammra b'Ganċijiet Prinċipali u Awżiljari għal Immaniġġjar Preċiż u Sikur ta' l-Għawdex.
✅ Karatteristiċi ta 'sigurtà avvanzati - Jinkludu sistemi ta' ibbrejkjar żejda, limitaturi tat-tagħbija, funzjonijiet ta 'waqfien ta' emerġenza, u tarki tas-sħana biex tiżgura s-sigurtà operazzjonali.
✅ Għażliet ta 'kontroll awtomatizzati u remoti - Ittejjeb l-effiċjenza b'kontroll mill-bogħod mingħajr fili jew awtomazzjoni sħiħa biex tnaqqas l-intervent manwali.
✅ Komponenti durabbli - Karatteristiċi ta 'azzar b'qawwa għolja, muturi speċjalizzati, u strutturi msaħħa biex isofru operazzjoni fit-tul f'kundizzjonijiet estremi.

• Kapaċità: 5-500 tunnellata
• Tul tal-medda: 4-35 m
• Għoli tal-irfigħ: 3-50 m
• Dmir tax-Xogħol: A4, A5, A6, A7
• Vultaġġ Raged: 220V ~ 690V, 50-60 Hz, 3PH AC
• Temperatura tal-ambjent tax-xogħol: -25 grad -+50 grad, umdità relattiva inqas minn jew daqs 85%
• Mod ta 'Kontroll tal-Krejn: Kontroll tal-Art \/ Kontroll mill-Bogħod \/ Kamra tal-Kabina

1. Krejn tas-sett sħiħ

A Crane Bridge tal-Funderija, magħrufa wkoll bħala ikkastjar ta 'krejn fuq l-overhead, hija sistema ta' rfigħ heavy-duty użata fl-imtieħen tal-azzar u l-funderiji għall-immaniġġjar tal-metall imdewweb. Sett sħiħ ta 'din il-krejn tipikament jinkludi l-komponenti li ġejjin:

1. Struttura ewlenija
Bridge Girder (i): Ir-raġġi orizzontali ewlenin li jappoġġjaw it-trolley u l-parank.
Trucks End: Il-komponenti strutturali li jżommu r-roti, li jippermettu lill-krejn jiċċaqlaq tul ir-runway.
Sistema tar-Runway: Il-binarji li fuqhom tiċċaqlaq il-krejn tal-pont, ġeneralment immuntati fuq strutturi ta 'sostenn.
2. Mekkaniżmu ta 'rfigħ
Trolley: Jimxi tul il-pont tal-pont u jġorr il-parank.
Hoist: Il-komponent responsabbli għall-irfigħ u t-tnaqqis tat-tagħbijiet.
Ganċijiet jew apparat ta 'rfigħ: Ħafna drabi tinkludi ganċ tal-ladle speċjalizzat għall-immaniġġjar tal-metall imdewweb mingħajr periklu.
3. Sistema ta 'enerġija u kontroll
Electric Motors & Drives: Ipprovdi l-enerġija meħtieġa għall-irfigħ, it-tnaqqis, u l-moviment tal-krejn.
Panew tal-Kontroll: Djar ta 'komponenti elettriċi, inklużi kuntatturi, rilejs, u inverters.
Kontroll tal-Pendant \/ Kontroll mill-Bogħod \/ Kontroll tal-Kabina: Għażliet ta 'kontroll differenti skont il-ħtiġijiet operattivi.
4. Karatteristiċi ta 'sigurtà
Disinn reżistenti għas-sħana: Kisi speċjali u materjali biex jifilħu għal temperaturi għoljin.
Swiċċijiet tal-Limitu: Evita l-ivvjaġġar żejjed fil-movimenti tal-irfigħ u tat-trolley.
Sistema ta 'waqfien ta' emerġenza: Tiżgura għeluq immedjat f'każ ta 'falliment.
Sensers tat-Tagħbija: Jipprevjeni tagħbija żejda tal-krejn.
Tarki protettivi: Gwardjani kontra s-sħana, xrar, u splashes tal-metall imdewweb.
5. Tagħmir awżiljarju
Sistema ta 'Tkessiħ: Tgħin biex tinżamm l-effiċjenza operattiva f'ambjenti ta' temperatura għolja.
Sistema tal-brejkijiet: Tiżgura waqfien sigur u żamma ta 'tagħbijiet.
Sistema Buffer: Tassorbi x-xokkijiet u tipprevjeni impatti f'daqqa.

2. Girder prinċipali

Il-girder ewlieni ta 'krejn tal-pont tal-funderija huwa komponent strutturali kruċjali ddisinjat biex jappoġġja u jġorr tagħbijiet tqal fl-imtieħen tal-azzar u l-funderiji. Huwa għandu rwol vitali fl-iżgurar ta 'l-istabbiltà, is-saħħa u l-kapaċità li ġġorr it-tagħbija tal-krejn.
1. Struttura u Disinn
Il-girder prinċipali huwa tipikament struttura tat-tip ta 'kaxxa jew tar-raġġ H (I-Beam), imsaħħa biex jimmaniġġjaw operazzjonijiet ta' sħana estrema u heavy-duty.
Hija mfassla għal reżistenza ta 'saħħa għolja, b'temperatura għolja, hekk kif il-krejnijiet tal-funderija joperaw f'ambjenti estremi.
Pjanċi u rinforzi tal-azzar iwweldjati jintużaw biex itejbu r-riġidità u d-durabilità.
2. Funzjoni li ġġorr it-tagħbija
Huwa jappoġġja s-sistema tat-trolley u tal-parank, li jippermetti lill-krejn biex jerfa 'u jittrasporta metall imdewweb u tagħbijiet tqal.
Il-ferrovija tat-tròli hija mmuntata fuq il-parti ta 'fuq tal-girder prinċipali għal moviment bla xkiel.
3. Materjali u Kostruzzjoni
Magħmul minn azzar tal-karbonju b'qawwa għolja jew azzar b'liga baxxa biex jiflaħ is-sħana u l-istress mekkaniku.
L-istruttura tgħaddi minn trattament tas-sħana u kisi tal-wiċċ biex tevita d-deformazzjoni u l-korrużjoni.

3. Sistema ta 'rfigħ

Is-sistema ta 'rfigħ ta' Crane tal-Pont tal-Funderija hija komponent kruċjali ddisinjat biex jimmaniġġa tagħbijiet tqal u ta 'temperatura għolja fl-imtieħen tal-azzar u l-funderiji. Tikkonsisti f'diversi partijiet ewlenin li jiżguraw operazzjonijiet ta 'rfigħ sikuri, effiċjenti u preċiżi.

Komponenti ewlenin tas-sistema tal-irfigħ
Mekkaniżmu ta 'rfigħ (parank jew winċ)

Juża parank elettriku jew winċ biex jgħolli u jbaxxi tagħbijiet.
Mgħammra komunement b'mekkaniżmi ta 'rfigħ doppju għal sensja u sigurtà.
Karatteristiċi ta 'kontroll tal-veloċità varjabbli għal movimenti lixxi u preċiżi.
Motor tal-irfigħ

Jipprovdi l-poter li jmexxi l-mekkaniżmu ta 'l-irfigħ.
Tipikament mutur għoli ta 'torque, heavy-duty iddisinjat għal tħaddim kontinwu.
Jista 'jinkludi tkessiħ sfurzat biex jipprevjeni sħana żejda f'ambjenti ta' temperatura għolja.
Ħabel jew katina tal-wajer

Ħabel tal-wajer reżistenti għas-sħana huwa komunement użat għad-durabilità.
Għandu jkollu saħħa ta 'tensjoni għolja u reżistenza tajba għall-ilbies biex jifilħu kundizzjonijiet estremi.
Irfigħ tanbur

Drum bil-kanal li fih il-ħabel tal-wajer huwa ferita.
Jiżgura anke l-istralċ u t-tneħħija biex tevita t-tħaffir.
Spiss iddisinjat bi tnabar doppji għall-irfigħ sinkronizzat.
Irfigħ ta 'ganċ jew raġġ ta' spreader

Ganċijiet tal-azzar iffalsifikati bil-lukketti tas-sigurtà jintużaw biex iwaħħlu tagħbijiet.
Xi sistemi jużaw raġġ ta 'spreader għal irfigħ aktar bilanċjat ta' tagħbijiet wesgħin jew irregolari.
Ganċijiet li jduru jistgħu jiġu inklużi għal pożizzjonament preċiż.
Sistema tal-ibbrejkjar

Brejkijiet elettromanjetiċi jew idrawliċi jiżguraw iż-żamma tat-tagħbija u l-waqfien ta 'emerġenza.
Jgħin biex jipprevjeni qtar f'daqqa minħabba falliment mekkaniku.
Sistema ta 'kontroll

Jista 'jitħaddem permezz ta' kontroll tal-kabina, kontroll tal-pendent, jew kontroll mill-bogħod mingħajr fili.
Sistemi Avvanzati Karatteristiċi PLC (Kontrollur Loġika Programmabbli) għall-awtomazzjoni u l-monitoraġġ.
Uħud jinkludu sensuri ta 'monitoraġġ tat-tagħbija għas-sigurtà u l-effiċjenza.
Karatteristiċi ta 'sigurtà

Limitaturi ta 'tagħbija żejda biex jipprevjenu rfigħ eċċessiv.
Buttuni ta 'waqfien ta' emerġenza għal għeluq immedjat.
Tarki tas-sħana u insulazzjoni biex jipproteġu l-komponenti minn temperaturi estremi.
Prinċipju tax-xogħol
Il-mutur isuq it-tanbur tal-irfigħ, l-istralċ jew it-tneħħija tal-ħabel tal-wajer biex iċċaqlaq it-tagħbija 'l fuq jew' l isfel.
Is-sistema tal-brejkijiet tiżgura waqfien ikkontrollat ​​u żamma ta 'tagħbijiet.
Is-sistema ta 'kontroll tippermetti tħaddim preċiż, aġġustament tal-veloċità u d-direzzjoni kif meħtieġ.

4. Tmiem il-vaguni tat-tmiem

Il-vaguni tat-tarf ta 'krejn tal-pont tal-funderija huma komponenti kruċjali li jappoġġjaw u jċaqalqu l-istruttura tal-krejn kollha tul ir-raġġi tar-runway. Huma jospitaw ir-roti, il-bearings, u l-mekkaniżmi ta 'sewqan meħtieġa għal moviment tal-krejn lixx u effiċjenti.

Karatteristiċi ewlenin tal-vaguni tat-tarf għall-krejnijiet tal-pont tal-funderija
Kostruzzjoni heavy-duty - iddisinjata biex tiflaħ għal sħana estrema u tagħbijiet tqal tipiċi fil-funderiji.
Reżistenza ta 'temperatura għolja - mgħammra b'materjali speċjali u tarki tas-sħana biex jissaportu kundizzjonijiet tal-funderija.
Magni ta 'preċiżjoni - jiżgura moviment lixx u stabbli tul il-binarji.
Roti ta 'prestazzjoni għolja - azzar imwebbes jew roti tal-liga b'kapaċità għolja li ġġorr tagħbija.
Bearings u gerijiet durabbli - tnaqqas il-ħajja u testendi l-ħajja tas-servizz.
Sistema ta 'sewqan motorizzata - integrata ma' muturi ta 'enerġija għolja għal aċċellerazzjoni u deċellerazzjoni bla xkiel.
Karatteristiċi ta 'Sigurtà - Jinkludu swiċċijiet ta' limitu, bafers, u protezzjoni ta 'tagħbija żejda.

5. Mekkaniżmu tal-ivvjaġġar tal-crane

Il-mekkaniżmu tal-ivvjaġġar tal-krejn ta 'Crane tal-Pont tal-Funderija huwa komponent kruċjali li jippermetti lill-krejn jimxi tul il-linji tar-runway fil-funderija. Peress li l-krejnijiet tal-funderija joperaw f'ambjenti ta 'temperatura għolja u heavy-duty, il-mekkaniżmi ta' l-ivvjaġġar tagħhom huma ddisinjati għal durabilità, stabbiltà u preċiżjoni.

Komponenti ewlenin tal-mekkaniżmu li jivvjaġġa
Roti tal-krejn

Tipikament magħmul minn azzar ta 'liga ta' saħħa għolja biex jiflaħ temperaturi estremi u tagħbijiet tqal.
Jista 'jkun flanged wieħed, b'żewġ flanged, jew ċatt skont it-tip tal-ferrovija.
Sistema tas-sewqan

Tikkonsisti minn muturi, kaxex tal-gerijiet, u akkoppjar.
Juża jew sistemi ta 'drive single jew double-drive (kull tarf tal-krejn għandu sewqan motorizzat).
Gearboxes jiżguraw trasmissjoni ta 'enerġija bla xkiel u kontroll tal-veloċità.
Sistema ferrovjarja

Rails tal-azzar b'qawwa għolja mmuntati fuq travi.
Jiżgura moviment lixx u stabbli tul ir-runway tal-krejn.
Sistema tal-ibbrejkjar

Il-brejkijiet elettromanjetiċi jew idrawliċi jipprovdu waqfien u kontroll preċiżi.
Jgħin fil-waqfien ta 'emerġenza u jipprevjeni t-tbandil tat-tagħbija.
Sistema kontra ż-żlieq u buffer

Apparat kontra ż-żlieq jipprevjeni li jiżloq f'ambjenti ta 'funderija ta' sħana għolja.
Buffers u bumpers jassorbu xokk waqt il-moviment.
Sistema ta 'kontroll

Jista 'jkun imħaddem mill-kabina, ikkontrollat ​​mill-bogħod, jew awtomatizzat.
Sistemi avvanzati jinkludu drives ta 'frekwenza varjabbli (VFDs) għal aċċellerazzjoni u deċellerazzjoni bla xkiel.
Karatteristiċi operattivi
Disinn reżistenti għas-sħana: Juża materjali li jissaturaw is-sħana biex jipproteġu l-komponenti mis-sħana tal-funderija.
Kapaċità ta 'tagħbija tqila: Iddisinjat biex jimmaniġġa metall imdewweb bi standards ta' sigurtà għolja.
Mozzjoni u stabbiltà bla xkiel: Jiżgura moviment ikkontrollat ​​biex jipprevjeni tixrid tal-metall imdewweb.
Karatteristiċi ta 'Sigurtà: Protezzjoni ta' tagħbija żejda, swiċċijiet ta 'limitu, funzjonijiet ta' waqfien ta 'emerġenza, eċċ.

6. Mekkaniżmu ta 'Traversing Trolley

Il-mekkaniżmu ta 'traversa tat-tròli ta' Crane tal-Pont tal-Funderija huwa responsabbli għall-moviment orizzontali tat-trolley tul il-pont ewlieni. Dan il-mekkaniżmu jippermetti li s-sistema ta 'rfigħ tal-krejn (parank u ganċ) tpoġġi tagħbijiet b'mod preċiż madwar iż-żona tax-xogħol.

Komponenti ewlenin:
Frame Trolley - Struttura riġida li tappoġġja l-parank u l-komponenti motorizzati.
Sistema tas-sewqan - tinkludi mutur, gearbox, u akkoppjar, li jipprovdu enerġija għall-moviment.
Roti u Binarji - It-trolley jimxi fuq roti tal-azzar imwebbes tul il-binarji tal-ferrovija tal-pont.
Sistema ta 'Ibbrejkjar - Tiżgura waqfien ikkontrollat ​​u tipprevjeni d-drift meta tkun wieqfa.
Sistema ta 'kontroll - ġeneralment elettrika jew idrawlika, b'kontroll permezz ta' pendent, bla fili, jew kabina.
Buffers & Limit Swiċċijiet - Ipproteġi kontra l-ivvjaġġar żejjed u l-impatt.
Prinċipju tax-xogħol:
Il-mutur elettriku jagħti l-gearbox, li jittrasferixxi l-moviment għar-roti tas-sewqan.
It-trolley jiċċaqlaq tul il-linji fuq l-istruttura tal-pont.
Il-brejkijiet jiżguraw il-waqfien u s-sigurtà tal-preċiżjoni.
L-operatur jikkontrolla l-mozzjoni bl-użu ta 'pendent bil-fili, kontroll mill-bogħod, jew kontroll tal-kabina.
Konsiderazzjonijiet tad-Disinn:
Materjali heavy-duty għal temperaturi għoljin fil-funderiji.
Tarki tas-sħana u sistemi ta 'tkessiħ biex jipproteġu l-komponenti elettriċi.
Aċċellerazzjoni u ibbrejkjar bla xkiel għall-preċiżjoni fl-immaniġġjar tat-tagħbija.
Karatteristiċi ta 'protezzjoni u sigurtà ta' tagħbija żejda biex jipprevjenu ħsara u inċidenti.

7. Rota tal-krejn

Ir-rota tal-krejn ta 'Crane tal-Pont tal-Funderija hija komponent kritiku li jippermetti lill-krejn jiċċaqlaq tul il-linji tas-sistema tar-runway. Dawn ir-roti huma ddisinjati biex jimmaniġġjaw tagħbijiet tqal u temperaturi għoljin, li jagħmluhom essenzjali għall-ambjent eżiġenti tal-funderiji.

Karatteristiċi ewlenin tar-roti tal-Crane tal-Foundry Bridge:
Materjal: tipikament magħmul minn azzar ffalsifikat b'qawwa għolja (bħal 42CRMO jew 65MN) biex jiflaħ tagħbijiet u ilbies tqal.
Reżistenza tas-sħana: Iddisinjata biex tissaporti temperaturi estremi f'ambjenti tal-funderija.
Reżistenza għall-ilbies: Uċuħ tal-wiċċ imwebbes biex jestendu l-ħajja tas-servizz.
Personalizzazzjoni: Disponibbli f'daqsijiet differenti u livelli ta 'ebusija bbażati fuq l-ispeċifikazzjonijiet tal-krejn.
Tipi ta 'roti tal-krejn:
ROUNES RUNNES: Użat fuq il-pont ewlieni tal-krejn biex jimxi tul ir-runway.
Roti tat-Trolley: roti iżgħar li jappoġġjaw il-moviment tat-tròli tul il-pont.
Kwistjonijiet Komuni u Manutenzjoni:
Ilbies u kedd: L-ispezzjonijiet regolari u l-lubrikazzjoni jipprevjenu xedd eċċessiv.
Ħsara tal-flanġ: L-allinjament ħażin jista 'jikkawża li l-flanġijiet jilbsu jew jinkiser.
Xquq jew deformazzjoni: tagħbijiet tqal u temperaturi għoljin jistgħu jwasslu għal xquq, li jeħtieġu sostituzzjoni f'waqtha.

8. Ganċ tal-krejn

Ganċ tal-krejn fuq krejn tal-pont tal-funderija huwa komponent tal-irfigħ kritiku ddisinjat speċifikament għall-immaniġġjar tal-metall imdewweb u tagħbijiet tqal fil-funderiji. Dawn il-ganċijiet huma mfassla biex jifilħu għal temperaturi għoljin, operazzjonijiet heavy-duty, u kundizzjonijiet ħorox tax-xogħol.

Karatteristiċi ewlenin tal-ganċijiet tal-krejn tal-pont tal-funderija:
Reżistenza ta 'temperatura għolja:
Magħmul minn azzar speċjali reżistenti għas-sħana biex isofru temperaturi estremi fl-imtieħen tal-azzar u l-funderiji.
Kapaċità ta 'tagħbija tqila:
Iddisinjat għall-irfigħ ta 'tagħbijiet estremament tqal, inklużi ladles tal-metall imdewweb, b'fatturi ta' sigurtà għolja.
Rotatabbli u aġġustabbli:
Spiss mgħammar b'mekkaniżmu li jdur biex jiffaċilita l-immaniġġjar sikur u preċiż ta 'tagħbijiet.
Ganċ doppju jew disinji speċjali:
Uħud mill-krejnijiet tal-funderija jużaw ganċijiet doppji għal stabbiltà miżjuda, u jiżguraw irfigħ bilanċjat tal-ladles.
Titjib tas-sigurtà:
Mgħammar bil-lukketti, serraturi ta 'sigurtà, u strutturi msaħħa biex jipprevjenu qtar ta' tagħbija aċċidentali.
Materjali durabbli:
Manifatturat bl-użu ta 'azzar falsifikat, azzar tal-liga, jew materjali ta' saħħa għolja biex jirreżistu l-użu.

9. Motor

Mutur għal Crane tal-Pont tal-Funderija huwa komponent kritiku ddisinjat biex jiflaħ temperaturi għoljin, tagħbijiet tqal, u tħaddim kontinwu fl-imtieħen tal-azzar u l-funderiji. Dawn il-muturi għandhom ikunu durabbli, affidabbli, u kapaċi jimmaniġġjaw l-ambjent ħarxa tal-immaniġġjar tal-metall imdewweb.

Tipi ta 'muturi użati fil-krejnijiet tal-pont tal-funderija
Mutur tal-parank

Poteri l-mekkaniżmu ta 'rfigħ.
Tipikament gaġġa tal-iskojjattlu ta 'torque għolja jew mutur tar-rotor tal-ferita għal bidu u waqfien bla xkiel.
Spiss mgħammra b'insulazzjoni reżistenti għas-sħana.
Mutur tat-Trolley

Isuq il-moviment tal-parank tul il-pont.
Normalment muturi tal-induzzjoni tal-gaġġa tal-iskojjattlu bi torque tal-bidu għoli.
Motor tal-ivvjaġġar tal-pont

Iċċaqlaq il-krejn kollu tul ir-runway.
Juża muturi AC jew DC heavy-duty, skont is-sistema ta 'kontroll.
Jista 'jkollu sewqan ta' frekwenza varjabbli (VFD) għall-kontroll tal-veloċità u l-effiċjenza fl-enerġija.
Karatteristiċi ewlenin tal-muturi tal-krejn tal-funderija
Reżistenza għolja tas-sħana: jiflaħ temperaturi estremi ħdejn fran.
Torque tal-bidu għoli: jiżgura rfigħ bla xkiel ta 'tagħbijiet tqal tal-metall imdewweb.
Durabilità u Affidabilità: Iddisinjat għal operazzjoni 24\/7 bi waqfien minimu.
Reżistenza għall-Vibrazzjoni u Xokk: Immaniġġja l-kundizzjonijiet mhux maħduma ta 'funderija.
Sistemi ta 'Tkessiħ Avvanzati: Jinkludu ventilazzjoni sfurzata jew disinji speċjali ta' dissipazzjoni tas-sħana.

10. Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu

1. Sistema ta 'allarm tal-ħoss u tad-dawl
Sistema ta 'allarm tal-ħoss u ħafif tintuża għas-sigurtà u l-monitoraġġ operattiv. Dawn l-allarmi javżaw lill-operaturi, lill-ħaddiema, u tas-superviżuri għal kwalunkwe kwistjoni potenzjali jew kundizzjonijiet perikolużi li jistgħu jseħħu waqt l-operat tal-krejn. Is-sistema tipikament tikkonsisti minn:

Sinjal tal-ħoss: Dan jista 'jinkludi ħorn, sirena, jew buzzer li jarmi ħoss qawwi biex javża individwi fil-viċin ta' avveniment kritiku, bħalma huma l-ħsarat ta 'tagħmir, tagħbija żejda, jew operazzjoni tal-krejnijiet barra mill-parametri normali.
Sinjal tad-Dawl: Taħlita ta 'dwal li jteptep, tipikament f'kuluri brillanti bħal aħmar jew isfar, biex tindika viżwalment twissija speċifika jew malfunzjoni. Dan huwa utli f'ambjenti storbjużi fejn l-allarm tal-ħoss jista 'ma jinstemax.
Kundizzjonijiet ta 'attivazzjoni: Dawn l-allarmi huma attivati ​​meta jinqasam ċertu limitu, bħal:
Sitwazzjonijiet ta 'tagħbija żejda.
Movimenti tal-krejn lil hinn mil-limiti ssettjati minn qabel.
Tagħmir ħażin (eż., Falliment bil-mutur, ħsara fil-kejbil).
Kundizzjonijiet ta 'waqfien ta' emerġenza.
2. LIMIT SWITCH
Swiċċ tal-limitu huwa apparat mekkaniku jew elettriku użat biex jiddefinixxi l-konfini fiżiċi tal-moviment tal-krejn. Jgħin fil-ħarsien tal-krejn milli jaqbeż il-firxa operattiva tiegħu u jiżgura li l-krejn ma jmurx lil hinn miż-żona sikura. Użi komuni għal swiċċijiet tal-limitu jinkludu:

Kontroll tal-pożizzjoni: L-iswiċċijiet tal-limitu jissorveljaw il-pożizzjonijiet tal-parank, it-trolley u l-pont biex jiżguraw li ma jaqbżux il-limiti predefiniti. Dan jista 'jkun l-għoli massimu li l-ganċ jista' jivvjaġġa, it-tul massimu tal-pont, jew il-konfini ta 'l-ivvjaġġar tal-krejn.
Interlock tas-sigurtà: Huma jipprevjenu li l-krejn ma jimxi 'l bogħod wisq fi kwalunkwe direzzjoni, li jista' jirriżulta fi ħsara lill-krejn jew strutturi tal-madwar.
Shutoff awtomatiku: Jekk swiċċ tal-limitu jiskopri li l-krejn laħaq pożizzjoni predeterminata, tista 'twaqqaf awtomatikament aktar moviment, li tipprevjeni ħabtiet jew ħsara.
Aġġustabilità: Xi swiċċijiet tal-limitu jistgħu jiġu aġġustati biex jakkomodaw bżonnijiet operattivi varji, li jiżguraw li jaħdmu fil-firxa speċifikata għall-krejn.

11. Apparat ta 'sigurtà

Protezzjoni ta 'tagħbija żejda:

Dan l-apparat jiżgura li l-krejn ma jneħħix it-tagħbijiet li jaqbżu l-kapaċità nominali tagħha. Jekk it-tagħbija taqbeż il-limitu sikur, il-krejn jieqaf jiffunzjona jew jagħti twissija.
Swiċċijiet tal-Limitu:

Dawn l-iswiċċijiet jintużaw biex jipprevjenu li l-krejn jivvjaġġa lil hinn mill-firxa operattiva magħżula tagħha. Huma jwaqqfu l-moviment tal-krejn meta jilħqu l-limitu tiegħu (jew orizzontalment jew vertikalment), u jevitaw ħsara mekkanika.
Sistema kontra t-tbatija:

Din is-sistema hija mfassla biex timminimizza t-tbandil tat-tagħbija, speċjalment meta tiċċaqlaq oġġetti kbar jew tqal. Dan jgħin biex tinżamm l-istabbiltà u tnaqqas ir-riskju ta 'inċidenti kkawżati minn tagħbijiet li jitbandal.
Buttuna ta 'waqfien ta' emerġenza:

Il-buttuna ta 'waqfien ta' emerġenza hija karatteristika ta 'sigurtà kruċjali. Jippermetti lill-operatur tal-krejn biex iwaqqaf immedjatament il-movimenti kollha tal-krejn f'każ ta 'emerġenza jew malfunzjoni.
Indikatur tal-Mument tat-Tagħbija (LMI):

Dan l-apparat jimmonitorja l-mument tat-tagħbija u jiżgura li l-krejn ikun qed jaħdem f'limiti sikuri. Jipprovdi dejta f'ħin reali biex tipprevjeni tagħbija żejda.
Protezzjoni termali:

Il-krejnijiet tal-funderija joperaw f'ambjenti ta 'temperatura estremament għolja, u għalhekk hemm sistemi ta' protezzjoni termali biex jipprevjenu sħana żejda tal-komponenti elettriċi u muturi tal-krejn.
Sistema ta 'monitoraġġ tal-brejkijiet:

Din is-sistema tiżgura li l-brejkijiet tal-krejn jiffunzjonaw b'mod korrett, u jevitaw nuqqas ta 'funzjoni jew falliment waqt l-operazzjoni. Dan jgħin biex jitnaqqas ir-riskju ta 'inċidenti kkawżati minn falliment tal-brejk.
Sistemi kontra l-kolliżjoni:

Il-krejnijiet tal-funderija huma spiss użati f'ambjenti bi krejnijiet multipli li joperaw fil-viċin. Sensers jew sistemi kontra l-kolliżjoni jgħinu biex jipprevjenu inċidenti billi jwaqqfu l-krejn jekk jindunaw krejn ieħor jew ostaklu fit-triq tagħha.
Komponenti li ma jagħmlux splużjoni:

Fil-funderiji fejn jistgħu jkunu preżenti materjali fjammabbli, komponenti elettriċi li ma jagħmlux splużjoni huma spiss użati biex jipprevjenu xrar li jistgħu jwasslu għal nirien jew splużjonijiet.
Sistemi ta 'Taħriġ u Sigurtà tal-Operatur:

Taħriġ xieraq għall-operaturi fuq protokolli ta 'sigurtà huwa essenzjali. F’xi każijiet, il-krejnijiet huma mgħammra b’sistemi ta ’monitoraġġ biex jiżguraw li l-operaturi jsegwu proċeduri ta’ sigurtà, inklużi limiti ta ’veloċità, linji gwida għall-immaniġġjar tat-tagħbija, u azzjonijiet ta’ rispons ta ’emerġenza.

12. Mod ta 'kontroll

Kontroll manwali:

L-operatur jikkontrolla direttament il-movimenti tal-krejn billi juża joystick jew buttuni fuq pendent jew kontroll mill-bogħod.
L-operatur għandu kontroll sħiħ fuq il-movimenti kollha bħall-irfigħ, it-tbaxxi u jiċċaqlaq il-pont mal-binarji.
Kontroll awtomatiku:

Fil-modalità awtomatika, il-krejn jaħdem ibbażat fuq kmandi pprogrammati minn qabel jew sistemi awtomatizzati.
Dan jista 'jinkludi sistemi bħal sensuri jew programmi tal-kompjuter li jidderieġu l-krejn biex iwettqu ċerti kompiti mingħajr il-bżonn ta' intervent manwali.
Kontroll mill-bogħod tar-radju:

Il-krejn huwa kkontrollat ​​bl-użu ta 'kontroll mill-bogħod mingħajr fili.
Dan jipprovdi aktar flessibilità, li jippermetti lill-operatur jikkontrolla l-krejn minn distanza u f'diversi partijiet tal-funderija.
Kontroll tal-kabina:

L-operatur jikkontrolla l-krejn minn kabina magħluqa fuq il-krejn innifsu.
Dan jista 'jkun manwali jew semi-awtomatiku, skont id-disinn tal-krejn, u ħafna drabi jintuża għal krejnijiet ikbar jew dawk f'ambjenti ta' temperatura għolja.
Kontroll tal-Pendant:

Kontroll tal-pendent jippermetti lill-operatur jikkontrolla l-krejn mill-art, ħafna drabi permezz ta 'kejbil imwaħħal mal-krejn.
Dan huwa komuni għal krejnijiet fil-funderiji u f'ambjenti industrijali oħra, li jipprovdu faċilità ta 'kontroll f'oqsma speċifiċi tal-faċilità.
Kontroll tal-Kontrollur tal-Loġika Programmabbli (PLC):

Sistema ta 'kontroll ibbażata fuq il-PLC awtomatizza l-operat tal-krejn ibbażata fuq feedback tas-sensuri u inputs oħra.
Din is-sistema tintuża biex tikkontrolla b'mod preċiż il-movimenti u tiżgura s-sigurtà waqt l-operazzjoni.
Sistemi ta 'assistenza tal-operatur:

Uħud mill-krejnijiet tal-funderija jiġu ma 'teknoloġiji ta' assistenza, bħal monitoraġġ tat-tagħbija, evitar ta 'ħabtiet, u sistemi anti-sway, biex jagħmlu operazzjonijiet bla xkiel u aktar sikuri.

13. Sketch

• Immaniġġjar ta 'tagħbija tqila: Il-krejnijiet tal-pont tal-funderija huma ddisinjati biex jimmaniġġjaw tagħbijiet estremament tqal, li ħafna drabi jiżnu diversi tunnellati, li jagħmluhom ideali għall-immaniġġjar tal-metall imdewweb, forom kbar, u tagħmir tqil f'funderija.
• Durabilità f'ambjenti ħorox: Dawn il-krejnijiet huma mibnija biex jifilħu għal temperaturi estremi, inklużi dawk misjuba f'żoni ta 'l-ikkastjar tal-metall fejn huwa involut metall imdewweb. Huma magħmula minn materjali ta 'saħħa għolja biex jiżguraw id-durabilità anke f'kundizzjonijiet ħorox.
• Sigurtà mtejba: B'karatteristiċi ta 'sigurtà avvanzati, inklużi materjali reżistenti għat-temperatura, protezzjoni ta' tagħbija żejda, u kontroll preċiż tat-tagħbija, il-krejnijiet tal-pont tal-funderija jgħinu biex inaqqsu r-riskju ta 'inċidenti jew ħsara waqt l-operazzjonijiet.
• Żieda fl-effiċjenza: Dawn il-krejnijiet jissimplifikaw il-moviment ta 'materjali tqal ġewwa funderija, li jnaqqsu l-ħtieġa għal xogħol manwali u jimminimizzaw il-ħin ta' waqfien, li jżid il-produttività ġenerali.
• Kontroll tat-tagħbija preċiż: Il-krejnijiet tal-pont tal-funderija jipprovdu kontroll preċiż fuq il-pożizzjonament ta 'materjali tqal jew imdewweb, li huwa kruċjali għaż-żamma tal-eżattezza u l-prevenzjoni ta' inċidenti.
• Karatteristiċi customizable: Ħafna krejnijiet tal-pont tal-funderija jistgħu jiġu mfassla biex jissodisfaw il-ħtiġijiet speċifiċi, bħal meded itwal, ganċijiet speċjalizzati tal-irfigħ, jew konfigurazzjonijiet ta 'enerġija partikolari.
• Xogħol manwali mnaqqas: Billi awtomatizza l-immaniġġjar ta 'materjali tqal, dawn il-krejnijiet jgħinu biex inaqqsu r-razza fiżika fuq il-ħaddiema, u jwasslu għal inqas korrimenti fuq il-post tax-xogħol u flussi tax-xogħol aktar effiċjenti.
• Ottimizzazzjoni tal-Ispazju: Il-Crane Bridge topera fuq sistema ta 'binarji, li tillibera l-ispazju fl-art tal-funderija billi żżomm il-materjali' l fuq miż-żona tax-xogħol, li tippermetti ġestjoni tal-ispazju aħjar.
• Versatilità: Il-krejnijiet tal-pont tal-funderija jistgħu jintużaw għal diversi kompiti, bħall-irfigħ u t-trasport tal-metall imdewweb, ikkastjar kbir, jew materja prima, li jagħmluhom versatili ħafna għal tipi differenti ta 'operazzjonijiet tal-funderija.

1. Immaniġġjar tal-metall imdewweb
It-trasport tal-metall imdewweb: Il-krejnijiet tal-pont tal-funderija huma komunement użati biex jiċċaqilqu metall imdewweb minn fran għal forom jew stazzjonijiet li jferrgħu. Il-krejnijiet huma ddisinjati b'materjali u karatteristiċi ta 'sigurtà reżistenti għal temperatura għolja biex jimmaniġġjaw is-sħana intensa u r-riskju assoċjati ma' metall imdewweb.
Tferra tal-metall imdewweb: Il-krejn jista 'jintuża wkoll biex jitferra metall imdewweb f'forom jew kontenituri, li huwa kritiku fil-produzzjoni ta' ikkastjar tal-metall.
2. Immaniġġjar ta 'tagħbija tqila
Iġorr ikkastjar tqil: Fil-funderiji, il-krejnijiet tal-pont jintużaw biex iġorru l-ikkastjar tal-metall tqil bejn diversi stadji tal-produzzjoni. Huma kapaċi jimmaniġġjaw komponenti kbar u tqal, inaqqsu x-xogħol manwali u jtejbu l-effiċjenza.
Irfigħ u pożizzjonament: Dawn il-krejnijiet huma ideali għall-irfigħ, il-pożizzjonament, u l-istivar ta 'oġġetti tqal u eċċessivi fil-funderija, jgħinu biex itejbu l-fluss tax-xogħol u jnaqqsu r-riskju għall-ħaddiema.
3. Tagħmir u trasport tal-materjal
It-trasport tal-materja prima: Il-krejn jintuża biex jiċċaqlaq materja prima bħal ruttam tal-metall, ramel, jew ligi għal żoni ta 'proċessar differenti fil-funderija.
Tagħmir għall-Immaniġġjar: Jista 'wkoll jiċċaqlaq makkinarju tqil jew għodda kbira meħtieġa għall-operazzjonijiet ta' kuljum tal-funderija.
4. Proċessi ta 'awtomazzjoni
Żieda fl-effiċjenza: Billi awtomatizza l-moviment ta 'materjali u prodotti fil-funderija, il-krejnijiet tal-pont jgħinu biex itejbu l-effiċjenza, inaqqsu l-ħtieġa għal xogħol manwali, u jimminimizzaw iċ-ċansijiet ta' inċidenti fuq il-post tax-xogħol.
Tnaqqis fil-ħin ta 'waqfien: Il-krejnijiet tal-pont tal-funderija jistgħu jirrispondu malajr għal bidliet fil-ħtiġijiet tal-produzzjoni u jnaqqsu l-ħin ta' waqfien billi jiżguraw immaniġġjar ta 'materjal lixx u mgħaġġel.
5. Karatteristiċi ta 'sigurtà
Disinn li ma tagħmilx splużjoni: Minħabba l-ambjent perikoluż fil-funderija, il-krejn huwa mgħammar b'komponenti elettriċi li ma jagħmlux splużjoni u l-karatteristiċi reżistenti għas-sħana biex jimminimizzaw ir-riskji.
Reżistenza għat-Temperatura: Il-krejn huwa ddisinjat biex jaħdem f'ambjenti ta 'temperatura għolja, ħafna drabi b'sistemi ta' lqugħ u tkessiħ tas-sħana biex jipproteġu kemm il-krejn kif ukoll l-operatur.
6. Flessibilità u preċiżjoni
Applikazzjonijiet Versatili: Il-krejnijiet tal-pont tal-funderija jistgħu jkunu mgħammra b'diversi twaħħil ta 'rfigħ, bħal grabs, ganċijiet, jew bramel tal-clamshell, li jippermettilhom iwettqu kompiti multipli fil-funderija.
Irfigħ ta 'preċiżjoni: Dawn il-krejnijiet spiss jintużaw biex jerfgħu oġġetti bi preċiżjoni għolja, essenzjali meta jiġu ttrattati l-ikkastjar tal-metall delikat jew ta' valur.

1. Disinn u Inġinerija:
Analiżi tar-Rekwiżit: Tifhem il-ħtiġijiet speċifiċi għall-krejn tal-funderija, bħalma huma l-kapaċità tat-tagħbija, il-medda, l-għoli tal-irfigħ, u l-kundizzjonijiet ambjentali (eż. Temperaturi għoljin, immaniġġjar tal-metall imdewweb).
Disinn dettaljat: It-tim tad-disinn joħloq pjanijiet u speċifikazzjonijiet dettaljati għall-krejn, inklużi l-girder ewlieni, il-parank, it-trolley, is-sistema ta 'kontroll, u l-wajers elettriċi. Id-disinn se jiżgura li l-krejn ikun b'saħħtu biżżejjed biex jimmaniġġa kundizzjonijiet estremi.
Analiżi strutturali: twettaq analiżi tal-istress u ttestjar tat-tagħbija biex tiżgura s-sigurtà u l-affidabbiltà taħt il-kundizzjonijiet operattivi tipiċi fil-funderija.
2. Għażla tal-materjal:
Azzar ta 'kwalità għolja: Materjali bħal azzar tal-karbonju b'qawwa għolja u azzar liga reżistenti għas-sħana huma tipikament magħżula għal komponenti li jkunu esposti għal temperaturi għoljin.
Kisi reżistenti għall-korrużjoni: Il-komponenti tal-krejn, speċjalment dawk esposti għal metall imdewweb jew atmosferi korrużivi, huma trattati b'kisi speċjali biex jipprevjenu ħsara.
3. Fabbrikazzjoni ta 'komponenti:
Il-fabbrikazzjoni tal-girder u tal-qafas: il-girder prinċipali (il-parti tal-pont tal-krejn) huwa fabbrikat, ħafna drabi bl-użu ta 'tekniki ta' wweldjar heavy-duty. Huwa tipikament fabbrikat f'sezzjonijiet li se jiġu mmuntati aktar tard.
Kostruzzjoni tal-parank u tat-trolley: Il-mekkaniżmu ta 'l-irfigħ (elettriku jew idrawliku) huwa mibni, flimkien mat-trolley (il-parti li tiċċaqlaq tul il-girder). Dawn is-sistemi għandhom ikunu ddisinjati biex jimmaniġġjaw it-tagħbija mingħajr periklu, speċjalment f'ambjent tal-funderija.
Sistemi elettriċi u ta 'kontroll: Is-sistema elettrika, inklużi wajers, muturi, u pannelli ta' kontroll, hija fabbrikata u mmuntata. Mekkaniżmi avvanzati ta 'sigurtà u kontroll, inkluża l-protezzjoni ta' tagħbija żejda, huma essenzjali fi krejn tal-funderija.
4. Assemblea tal-komponenti:
Pre-assemblaġġ: Il-komponenti individwali, bħalma huma l-girder, il-parank, it-trolley, u s-sistemi ta 'kontroll, huma mmuntati f'sezzjonijiet. Dan isir f'ambjent ta 'fabbrika kkontrollat ​​biex jiġi żgurat li l-partijiet kollha jaqblu b'mod korrett.
Assemblaġġ ewlieni tal-girder: Il-girders ewlenin huma konnessi u ttestjati għall-allinjament u l-kapaċità li ġġorr it-tagħbija.
Immuntar tal-parank u tat-trolley: Is-sistemi tal-parank u tat-trolley huma mmuntati fuq il-girder, u l-kontrolli tal-allinjament isiru biex jiġi żgurat tħaddim bla xkiel.
5. IKTAR U IWWED U L-INTEGRITÀ STRUTTURALI:
Iwweldjar: Il-komponenti huma wweldjati flimkien, li jiżguraw l-integrità strutturali u r-robustezza. Attenzjoni speċjali tingħata lill-ġonot, peress li għandhom jifilħu tagħbijiet għoljin.
Spezzjoni: Il-ġonot iwweldjati u l-istruttura tal-krejn huma spezzjonati bir-reqqa għall-kwalità, bl-użu ta 'metodi bħal ittestjar ultrasoniku, raġġi X, jew spezzjoni tal-partikuli manjetiċi.
6. Installazzjoni ta 'sistemi elettriċi u ta' sigurtà:
Installazzjoni elettrika: Il-wajers u s-sistema tal-provvista tal-enerġija huma installati. Dan jinkludi muturi għat-trolley, parank, u l-mekkaniżmu ta 'rfigħ, kif ukoll pannelli ta' kontroll.
Karatteristiċi ta 'Sigurtà: Installa karatteristiċi ta' sigurtà bħal buttuni ta 'waqfien ta' emerġenza, limitaturi ta 'tagħbija żejda, u sistemi kontra l-kolliżjoni. Il-krejnijiet użati fil-funderiji jistgħu wkoll ikunu mgħammra bi tarki tas-sħana biex jipproteġu komponenti sensittivi minn tixrid tal-metall imdewweb.
7. Ittestjar u Kontroll tal-Kwalità:
Ittestjar tat-Tagħbija: Il-krejn huwa ttestjat f'kundizzjonijiet ikkontrollati biex jivverifika li jista 'jimmaniġġa t-tagħbija speċifikata mingħajr kwistjonijiet. L-ittestjar tat-tagħbija jiżgura li kemm il-parank kif ukoll it-trolley jistgħu jiċċaqalqu liberament taħt tagħbija sħiħa.
Ittestjar funzjonali: L-irfigħ tal-krejn, il-moviment tat-trolley, u s-sistemi elettriċi huma ttestjati għall-funzjonalità u l-affidabbiltà. Dan jinkludi wkoll ittestjar ta 'sistemi ta' sigurtà.
Ittestjar termali: F'xi każijiet, speċjalment għall-krejnijiet tal-funderija, il-krejn jista 'jiġi ttestjat f'kundizzjonijiet ta' temperatura għolja biex jiġi żgurat li l-komponenti kollha jistgħu jifilħu sħana estrema.
8. Spezzjoni finali:
Spezzjoni finali titwettaq biex tiżgura li l-aspetti kollha tal-krejn jissodisfaw l-ispeċifikazzjonijiet tad-disinn, l-istandards ta 'sigurtà, u r-rekwiżiti tal-klijent.
Il-krejn huwa kkontrollat ​​għall-intoppi operazzjonali, il-funzjonament xieraq tal-mekkaniżmi kollha, u l-karatteristiċi tas-sigurtà.
9. Trasport u Installazzjoni fis-Sit:
Il-krejn huwa żarmat bir-reqqa f'sezzjonijiet li jistgħu jinġarru u jintbagħtu lejn is-sit tal-klijent.
Mal-wasla fil-funderija, il-krejn jiġi mmuntat mill-ġdid u installat, u jiżgura li s-sistemi kollha huma konnessi b'mod korrett.
10. Kummissjonar u trasferiment:
Wara l-installazzjoni, il-krejn huwa kkummissjonat, li jfisser li tgħaddi minn aktar ittestjar fuq il-post biex tikkonferma li topera sew fl-ambjent tad-dinja reali.
Il-manwal operattiv u l-linji gwida ta 'manutenzjoni huma pprovduti lill-klijent, flimkien ma' taħriġ għall-persunal operattiv.
11. Manutenzjoni u Appoġġ:
Spezzjonijiet regolari, manutenzjoni u manutenzjoni huma essenzjali biex tiġi żgurata l-lonġevità u t-tħaddim sikur tal-krejn, partikolarment fil-kundizzjonijiet estremi ta 'funderija.
L-appoġġ jista 'jinkludi spezzjonijiet perjodiċi, partijiet li jibbenefikaw, is-sostituzzjoni ta' komponenti li jintlibsu, u l-iżgurar li s-sistemi elettriċi jkomplu jiffunzjonaw b'mod korrett.

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.

It-tags Popolari: Foundry Bridge Crane, Manifatturi taċ-Ċina tal-Funderija tal-Pont tal-Pont, Fornituri, Fabbrika
