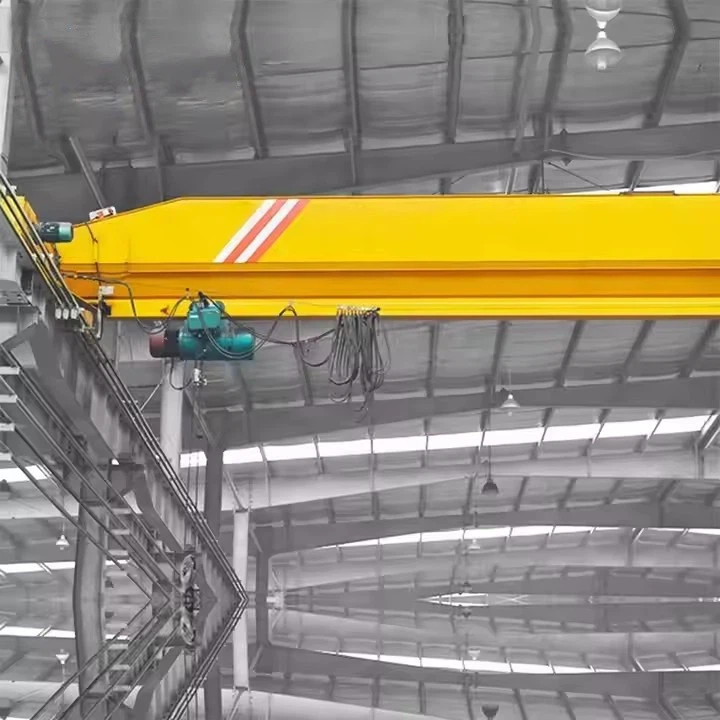

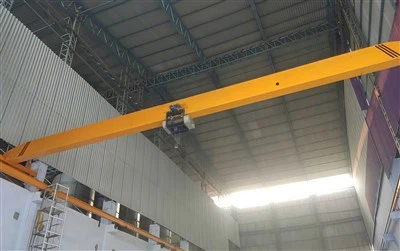

Krejn ta 'raġġ wieħed żgħir

Komponenti tal-qalba: gearbox, mutur, irkaptu

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: sena 1

Piż (kg): 30000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Unitajiet tal-Bejgħ: Oġġett Uniku

Daqs tal-pakkett wieħed: 600x300x300 cm

Piż gross wieħed: 200. 000 kg



Tqabbil ma 'krejnijiet doppji ta' girder

Karatteristika	Krejn b'raġġ wieħed	Krejn doppju tal-girder
Spiża	Inqas	Ogħla
Kapaċità ta' fuq	Minimu	Aktar meħtieġa
Kapaċità	Sa 20 tunnellata	Sa 500+ tunnellati
Span	Sa 31.5m	Sa 50m +
Applikazzjonijiet	Dawl \/ medju	Industrijali heavy-duty





1. Girder Prinċipali (raġġ wieħed)
L-istruttura primarja li ġġorr it-tagħbija, tipikament magħmula minn azzar iwweldjat (disinn tat-tip tal-kaxxa jew tar-raġġ I).
Iddisinjat għal irfigħ ħafif għal medju (1-20 tunnellata).
Ottimizzat għal applikazzjonijiet ta 'headroom baxxi biex jiffrankaw l-ispazju.



2. Trucks tat-tarf (vaguni tat-tarf)
Jinsabu fiż-żewġt itruf tal-girder, mgħammra bir-roti għall-moviment tul il-linji tar-runway.
Inkludi muturi tas-sewqan għal ivvjaġġar lonġitudinali (moviment tal-krejn).
Jista 'jkun tip ta' appoġġ ta 'girder wieħed jew double-girder, skont id-disinn.

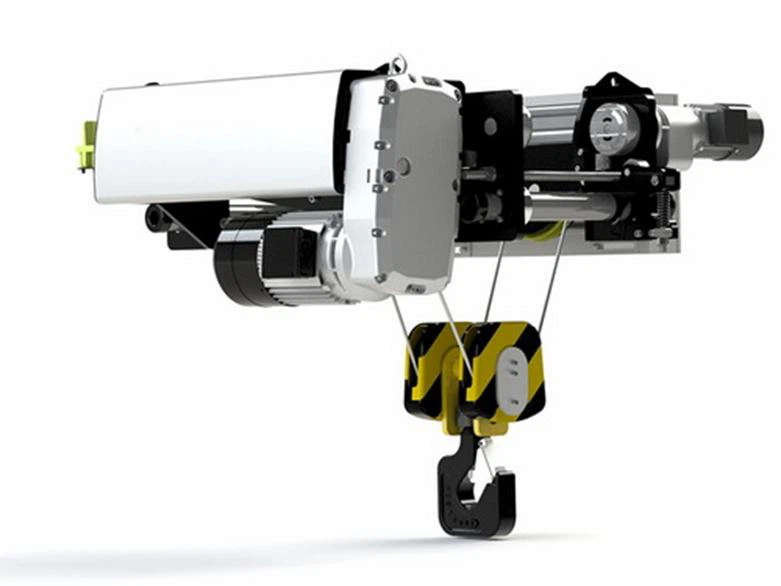

3. Hoist & Trolley
Parank elettriku:
Parant tal-ħabel tal-wajer (tip CD1 \/ MD1) - Komuni għal tagħbijiet itqal.
Pjank tal-katina - Użat għal tagħbijiet eħfef (sa 5 tunnellati).

Frame Trolley:
Jiċċaqlaq orizzontalment tul il-girder.
Jinkludi roti tat-tròli, mutur, u gearbox għal ivvjaġġar trasversali.



4. Runway Beam & Rails
Jappoġġja l-moviment tal-krejn matul l-ispazju ta 'xogħol.
Magħmul minn raġġi I tal-azzar jew binarji wweldjati.
Teħtieġ allinjament xieraq biex tiżgura tħaddim bla xkiel.







5. Sistema Elettrika
Panew tal-Kontroll: Tmexxi d-distribuzzjoni tal-enerġija u l-kontroll tal-mutur.
Metodi ta 'kontroll:
Kontroll tal-Pendant (stazzjon tal-buttuna mdendlin).
Kontroll mill-bogħod tar-radju (operazzjoni bla fili).
Kontroll tal-kabina (għal sistemi akbar).
Swiċċijiet tal-Limitu: Evita l-ivvjaġġar żejjed tal-parank u tat-trolley.





6. Sistema tal-Provvista tal-Enerġija
Sistema Festoon (rukkell tal-kejbil): tipprovdi l-qawwa lill-krejn permezz ta 'kejbils li jiżżerżqu.
Bars tal-Kondutturi (bars tal-linja): Twassil ta 'enerġija alternattiva għal krejnijiet ta' medda twila.



7. Apparat ta 'sigurtà
Limitatur ta 'tagħbija żejda: jipprevjeni l-irfigħ lil hinn mill-kapaċità nominali.
Buttuna ta 'waqfien ta' emerġenza: Għal għeluq immedjat.
Bumpers & Buffers: jassorbu l-impatt fil-limiti tal-ivvjaġġar.
Sistema kontra t-tbandil (mhux obbligatorju): tnaqqas it-tbandil tat-tagħbija.

.

8. Sistema tal-ibbrejkjar
Brejk tal-parank: jipprevjeni ż-żliq tat-tagħbija meta tieqaf.
Brejkijiet tal-ivvjaġġar: Użati fuq muturi tat-trakkijiet tat-tarf għal waqfien bla xkiel.
Komponenti addizzjonali fakultattivi
Skala tal-krejn: Għall-użin tat-tagħbijiet waqt l-irfigħ.
Karatteristiċi li ma jagħmlux splużjoni: għal ambjenti perikolużi.
Drive tal-frekwenza varjabbli (VFD): Għal kontroll tal-veloċità lixx.

Skeċċ



Tekniku ewlieni





Vantaġġi ta 'krejnijiet ta' raġġ wieħed żgħir
Kosteffikaċi
Spiża inizjali aktar baxxa meta mqabbla ma 'krejnijiet ta' girder doppju.
Spejjeż ta 'installazzjoni u manutenzjoni mnaqqsa.

Disinn li jiffranka l-ispazju
Struttura kompatta b'rekwiżiti ta 'headroom baxxa, ideali għal workshops żgħar.
Timmassimizza l-ispazju ta 'xogħol vertikali mingħajr ma tissagrifika l-kapaċità ta' rfigħ.

Installazzjoni u Mobilità Faċli
Id-disinn modulari jippermetti assemblaġġ ta 'malajr b'konnessjonijiet tal-bolt.
Jista 'jkun immuntat fuq strutturi ta' appoġġ eżistenti (kolonni jew travi tar-runway).

Effiċjenti fl-enerġija
Juża paranki elettriċi standard (ħabel tal-wajer jew katina) b'konsum ta 'enerġija baxxa.
Xi mudelli għandhom drajvs ta 'frekwenza varjabbli (VFDs) għal tħaddim lixx.

Kapaċità ta 'rfigħ versatili
Jimmaniġġja tagħbijiet minn 1 tunnellata sa 20 tunnellata, adattati għal kompiti ħfief għal duty medju.
Span aġġustabbli (tipikament 7.5m - 31.5m) għal tqassim ta 'spazju ta' xogħol differenti.

Operazzjoni faċli għall-utent
Kontrolli sempliċi (pendent, remot, jew imħaddma mill-kabina).
Teknoloġija anti-sway mhux obbligatorja għal pożizzjonament preċiż tat-tagħbija.



Applikazzjonijiet ta 'krejnijiet ta' raġġ wieħed żgħir


1. Manifattura u Workshops
Partijiet tal-makkinarju tal-irfigħ, forom, u komponenti tal-assemblaġġ.
Użat fil-ħwienet tal-karozzi, tal-metall, u tal-fabbrikazzjoni.



2. Malahousing & Logistics
Tagħbija \/ ħatt tal-pallets, ċestuni, u kontenituri.
Immaniġġjar tal-materjal effiċjenti fiċ-ċentri ta 'distribuzzjoni.



3. Kostruzzjoni u Immaniġġjar tal-Materjal
It-trasport ta 'raġġi tal-azzar, pajpijiet, u materjali tal-kostruzzjoni.
Użat fil-produzzjoni tal-konkrit prefabbrikat.



4. Portijiet u Tarznari
Immaniġġjar ta 'dgħajjes żgħar, magni, u tagħmir tal-baħar.
Irfigħ ta 'duty ħafif fil-baċiri niexfa u btieħi ta' tiswija.

5. Setturi tal-Minjieri u l-Enerġija
Partijiet tal-ġeneratur li jiċċaqilqu, pompi, u tagħmir tal-minjieri.
Adattat għall-impjanti tal-enerġija u l-manutenzjoni tal-kamp taż-żejt.

6. Agrikoltura u proċessar tal-ikel
Irfigħ ta 'basktijiet ta' l-għalf, qamħ, u tagħmir għall-ipproċessar.
Użat fl-industriji tax-xorb u l-imballaġġ.



1. Disinn u Inġinerija
Kalkoli tat-Tagħbija - Analiżi Strutturali Biex tiddetermina d-dimensjonijiet tal-girder, tagħbijiet tar-roti, u limiti ta 'diflessjoni.
Mudellar CAD - Disinn 3D tal-krejn (raġġ prinċipali, vaguni tat-tarf, trolley tal-parank).
Konformità tal-Istandards - FEM 1.001, ISO 12485, jew speċifikazzjonijiet CMAA 70.
2. Akkwist tal-materjal
Beam Prinċipali - Q235B \/ Q345B Azzar (maqtugħ sa tul tal-firxa, tipikament 5-25m).
Tarriġji tat-tarf - fabbrikati minn pjanċi tal-azzar S355JR.
Wheels & Axles - azzar falsifikat 55mn (imwebbes għal hrc 50-55).
Komponenti Elettriċi - Muturi, Brejkijiet, u Swiċċijiet tal-Limitu (CE \/ UL Ċertifikat).
3. Il-fabbrikazzjoni ewlenija tal-girder
A. Preparazzjoni tal-pjanċa tal-azzar
Qtugħ tal-lejżer \/ plażma tal-pjanċi tal-azzar.
Truf li jbatu għall-iwweldjar.
B. Welding & Assemblea
Iwweldjar bl-ark mgħaddas (SAW) għal ħjatat lonġitudinali.
Kostruzzjoni tal-kaxxa tal-girder bi ebusija interna.
Trattament tas-sħana wara l-weldjatura biex ittaffi l-istress.
C. Magni
Toqob għat-tħaffir għal binarji u konnessjonijiet tat-trolley.
Tħin tal-wiċċ għaż-żona tal-immuntar tal-ferrovija.
4. Produzzjoni tal-ġarr tat-tmiem
Iwweldjar tal-qafas - Disinn tas-sezzjoni tal-kaxxa għar-riġidità.
Assemblea tar-Roti -
Immuntar roti tal-azzar iffalsifikati fuq xaftijiet.
Installazzjoni ta 'bearings sferiċi tar-rombli (SKF \/ FAG).
Integrazzjoni tal-Unità tas-sewqan -
Mutur, reducer, u akkoppjar tal-brejkijiet.
Allinjament għal ± 0. 5mm tolleranza.
5. Hoist & Trolley Manufacturing
Qafas tat-Trolley - Azzar iwweldjat bil-mogħdijiet tar-roti bil-makna.
Integrazzjoni tal-Hoist -
Immuntar 10- TON ELETTRIKU WIRE ROPE \/ CATH CATHER.
Installazzjoni ta 'VFD għall-kontroll tal-veloċità.
Swiċċijiet tal-Limitu - Sensers ta 'l-Ivjaġġar ta' Fuq \/ Lower.
6. Trattament tal-wiċċ
Shot Blasting - Tneħħi s-sadid u l-iskali.
Priming & Painting -
Primer epoxy (75μm).
Topcoat tal-polyurethane (50μm, kulur RAL).
Għażliet kontra l-korrużjoni - galvanizzanti hot-dip (għal ambjenti ħorox).
7. Assemblea tas-Sistema Elettrika
Pannell tal-Kontroll - PLC, kuntatturi, rilejs ta 'tagħbija żejda.
WIRING - Sistema Festoon jew bars tas-surmast.
Apparat ta 'Sigurtà -
Ċirkwiti ta 'waqfien ta' emerġenza.
Sensers ta 'protezzjoni ta' tagħbija żejda.
8. Ittestjar tal-kwalità
A. Spezzjoni dimensjonali
Dritt tar-raġġ (± 3mm fuq 10m).
Allinjament tar-roti (± 1mm).
B. Ittestjar tat-tagħbija
Test statiku - 125% SWL (12.5 tunnellata) għal 10 minuti.
Test dinamiku - 110% SWL (11 tunnellati) bi vjaġġ sħiħ.
C. Kontrolli funzjonali
Prestazzjoni tal-brejk (għandha 150% tagħbija).
Limitu tal-preċiżjoni tal-attivazzjoni tal-iswiċċ.
9. Ippakkjar u Tbaħħir
Żarmar modulari - raġġ prinċipali, vaguni tat-tarf, u elettriċi ppakkjati separatament.
Protezzjoni - Tgeżwir li ma jgħaddix ilma minnu għat-trasport bil-baħar.
Dokumentazzjoni - Rapporti tat-Test, Manwali, u Ċertifikazzjonijiet.
10. Installazzjoni u Kummissjonar
Allinjament tar-raġġ tar-runway - livella bil-lejżer għal ± 2mm.
Assemblea tal-krejn - konnessjoni tal-bolt-up tal-moduli.
Ittestjar finali - Il-prova timxi b'tagħbijiet attwali.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
