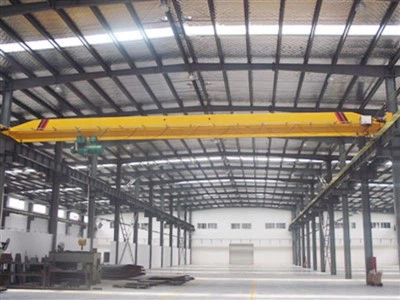

Krejn tal-pont mgħammar tal-magna

Komponenti tal-qalba: gearbox, mutur, irkaptu

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: sena 1

Piż (kg): 10000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Unitajiet tal-Bejgħ: Oġġett Uniku

Daqs tal-pakkett wieħed: 600x300x300 cm

Piż gross wieħed: 200. 000 kg

1.Main Beam

1) Materjal: Ir-raġġ prinċipali huwa tipikament magħmul minn azzar ta 'saħħa għolja jew materjali oħra li jservu, u jiżgura li jista' jimmaniġġa l-piż tal-krejn, it-tagħbija, u l-istress operazzjonali.
2) Forma: Ir-raġġ ġeneralment ikun i-raġġ jew forma ta 'kaxxa għal saħħa u durabilità mtejba. Ir-raġġ I hija għażla komuni minħabba l-abbiltà tagħha li timmaniġġa kemm tagħbijiet vertikali kif ukoll laterali b'mod effettiv.
3) Konfigurazzjoni tal-Girder Uniku: Fi krejn wieħed tal-girder, ir-raġġ ewlieni jimxi mal-wisa 'tal-krejn u jappoġġja l-mekkaniżmu tat-tròli u tal-parank. Is-sempliċità ta 'dan id-disinn tagħmilha aktar kosteffikaċi filwaqt li xorta tkun kapaċi timmaniġġa tagħbijiet moderati għal tqal.

2. Sistema ta 'lifting

Komponenti ewlenin tas-sistema tal-irfigħ:
1) parank:
Il-parank huwa l-komponent ewlieni tas-sistema tal-irfigħ. Jintuża biex jerfa 'u jbaxxi t-tagħbija billi jiċċaqlaq vertikalment matul ir-raġġ ewlieni tal-krejn (girder).
Tipi ta 'parank:
Elettriku tal-parank: Dawn huma l-aktar komuni, imħaddma minn muturi elettriċi biex jerfgħu tagħbijiet bi preċiżjoni.
Patturi manwali: F'xi każijiet, parank manwali jintużaw għal tagħbijiet iżgħar, għalkemm il-paranki elettriċi huma ppreferuti għal applikazzjonijiet itqal.
Kontroll tal-veloċità tal-irfigħ: Il-biċċa l-kbira tal-paranki jippermettu aġġustamenti tal-veloċità biex jipprovdu operazzjonijiet bla xkiel u tnaqqis.
2) Trolley:
It-tròli jġorr il-parank u jiċċaqlaq tul ir-raġġ prinċipali (girder) orizzontalment, li jpoġġi l-parank fuq it-tagħbija.
Mħaddem mill-mutur tal-krejn, it-trolley jiċċaqlaq il-parank madwar it-tul tal-pont biex iċċaqlaq it-tagħbija orizzontalment.
3) Mutur:
Il-mutur poteri l-parank, it-trolley, u xi kultant il-pont innifsu (skont id-disinn). Il-mutur użat għas-sistema tal-irfigħ huwa tipikament mutur elettriku.
Il-mutur jikkontrolla l-irfigħ (moviment vertikali) u l-mozzjonijiet tal-ivvjaġġar (moviment orizzontali).
Drajvs ta 'frekwenza varjabbli (VFDs): Xi krejnijiet jużaw VFDs biex jikkontrollaw il-veloċità u t-torque tal-mutur għal tħaddim bla xkiel u effiċjenza fl-enerġija.
4) Ħabel tal-katina jew tal-wajer:
Il-parank huwa tipikament imħaddem minn katina jew ħabel tal-wajer, li huwa mdawwar madwar tanbur jew taljola.
Boists tal-katina: F’xi krejnijiet, is-sistema ta ’rfigħ tuża ktajjen għall-irfigħ ta’ tagħbijiet tqal. Il-katina hija aktar adattata għal applikazzjonijiet b'kamra baxxa.
Patturi tal-ħabel tal-wajer: Għal kapaċitajiet ta 'rfigħ itqal, il-ħbula tal-wajer spiss jintużaw, peress li jipprovdu saħħa tat-tensjoni ogħla u huma aktar fit-tul għall-irfigħ ta' grad industrijali.
Il-ħabel jew il-katina huma konnessi mat-tagħbija, u hekk kif tiċċaqlaq mill-mekkaniżmu tal-parank, tqajjem jew tbaxxi t-tagħbija.

3.endġarr

1) Moviment tul ir-runway:
Il-funzjoni primarja tal-ġarr tat-tarf hija li tippermetti lill-krejn jivvjaġġa tul ir-runway jew il-binarji tal-bini. Ir-roti fuq il-ġarr tat-tarf jippermettu li l-krejn jiċċaqlaq orizzontalment, li huwa essenzjali għall-ippożizzjonar tat-tagħbija f'punti differenti fl-ispazju tax-xogħol.
Ir-roti tal-ġarr tat-tarf jirromblaw fuq il-binarji jew binarji li ġeneralment ikunu ffissati mal-limitu jew l-art, u jiggwidaw il-krejn fit-triq maħsuba tiegħu.
2) Appoġġ għall-pont tal-krejn:
Il-ġarr tat-tarf jappoġġja l-pont (raġġ ewlieni) tal-krejn, li huwa fejn il-parank u t-trolley huma mmuntati. Il-piż tal-krejn huwa mqassam fiż-żewġ vaguni tat-tarf, li jiżgura l-istabbiltà u jitnaqqas ir-riskju ta 'razza strutturali.
3) Distribuzzjoni tat-Tagħbija:
Il-ġarr tat-tarf għandu rwol vitali fit-tqassim tat-tagħbija mill-pont madwar il-binarji u fl-aħħar mill-aħħar għall-istruttura tal-bini ta 'sostenn. Jgħin fiż-żamma tal-bilanċ u l-istabbiltà waqt l-operazzjoni tal-krejn, speċjalment meta jerfa 'tagħbijiet tqal.

4. Mekkaniżmu tal-ivvjaġġar tal-kranna

Il-mekkaniżmu tal-ivvjaġġar tal-krejn ta 'krejn tal-pont mgħammar bil-magna waħda huwa ddisinjat biex iċċaqlaq il-krejn orizzontalment tul il-binarji biex ipoġġi t-tagħbijiet b'mod preċiż madwar l-ispazju ta' xogħol. Tikkonsisti f'komponenti bħal vaguni finali, roti, binarji, u sistema ta 'sewqan motorizzata (jew operazzjoni manwali f'xi każijiet). Is-sistema hija kkontrollata minn pannell ta 'kontroll jew mill-bogħod u tinkorpora karatteristiċi ta' sigurtà bħal swiċċijiet ta 'limitu, teknoloġija anti-sway, u sistemi ta' ibbrejkjar biex tiżgura tħaddim sikur u effiċjenti. Il-manutenzjoni regolari tar-roti, il-binarji, u l-komponenti tal-mutur hija essenzjali biex iżomm il-mekkaniżmu li jivvjaġġa jaħdem bla xkiel.

5.Trolley Mekkaniżmu li jivvjaġġa

Il-mekkaniżmu li jivvjaġġa trolley ta 'krejn tal-pont mgħammar bil-magna tal-girder wieħed jippermetti l-moviment orizzontali tal-parank madwar il-girder ewlieni tal-krejn. Dan il-moviment huwa ffaċilitat minn komponenti bħalma huma t-trolley, roti, binarji, u sistemi ta 'sewqan motorizzati jew manwali. Sistemi motorizzati jipprovdu kontroll bla xkiel u preċiż, filwaqt li sistemi manwali jintużaw għal applikazzjonijiet aktar sempliċi jew iżgħar. Karatteristiċi ta 'sigurtà bħal swiċċijiet ta' limitu, protezzjoni ta 'tagħbija żejda, u buttuni ta' waqfien ta 'emerġenza jiżguraw tħaddim sigur. Il-manutenzjoni regolari tas-sistema tat-trolley, inklużi l-ispezzjonijiet u l-lubrikazzjoni, hija essenzjali biex tkun assigurata tħaddim bla xkiel, effiċjenti u sikur.

6.Rota tal-krejn

L-iskop tar-rota tal-krejn:
1) Ir-roti tal-krejn huma mmuntati fuq il-vaguni tat-tarf (imsejħa wkoll trakkijiet tat-tarf) u jippermettu li l-krejn jivvjaġġa bla xkiel tul il-binarji jew il-binarji.
2) Dawn ir-roti jappoġġjaw il-piż tal-pont tal-krejn, il-parank, it-trolley, u t-tagħbijiet li qed jitneħħew.
3) Ir-roti għandhom ikunu ddisinjati biex jifilħu tagħbijiet sinifikanti u moviment kostanti filwaqt li jżommu l-ivvjaġġar bla xkiel tul ir-runway.

7.Crane Hook

1. Tip ta 'ganċ
Ganċ tal-azzar falsifikat: saħħa għolja, durabbli, u kapaċi timmaniġġa tagħbijiet tqal.
Ganċ wieħed jew doppju: Jiddependi fuq il-kapaċità u l-applikazzjoni tal-irfigħ.
Hook Swivel: Jippermetti li l-moviment rotazzjonali jaġġusta l-ippożizzjonar tat-tagħbija.
2. Kapaċità tat-tagħbija
Tvarja abbażi tad-disinn tal-krejn, ġeneralment tvarja minn 1 tunnellata sa 20 tunnellata għal krejnijiet tal-pont tal-girder wieħed.
3. Karatteristiċi ta 'sigurtà
Mekkaniżmu tal-qafla: jipprevjeni ż-żliq tat-tagħbija aċċidentali.
Protezzjoni ta 'tagħbija żejda: sensuri jew swiċċijiet tal-limitu biex jipprevjenu rfigħ ta' tagħbija eċċessiva.
Trattament tas-sħana: Il-ganċijiet spiss jiġu ttrattati bis-sħana għal saħħa mtejba u reżistenza għall-ilbies.

Mutur

Karatteristiċi ewlenin tal-muturi
1) Sors tal-Enerġija:
AC bi tliet fażijiet (380V, 415V, jew 460V, 50 \/ 60Hz) (ivarja skont ir-reġjun)
Tista 'tiġi personalizzata biex taqbel mar-rekwiżiti speċifiċi tal-provvista tal-enerġija industrijali
2) Tipi ta 'muturi:
Muturi tal-gaġġa tal-iskojjattlu mhux sinkroniċi (komuni fil-krejnijiet industrijali)
Slip Ring Motors (għal applikazzjonijiet tat-torque għolja)
Muturi tas-sewqan tal-frekwenza varjabbli (VFD) (għal kontroll tal-veloċità bla xkiel)
3) Tkessiħ u protezzjoni bil-mutur:
Klassifikazzjoni tal-Protezzjoni IP54 \/ IP55 (Reżistenza għat-Trab u l-Ilma)
Insulazzjoni tal-Klassi F (għar-reżistenza tas-sħana u ħajja itwal)
Protezzjoni termali biex tevita sħana żejda
4) Għażliet ta 'Kontroll tal-Veloċità:
Muturi b'veloċità waħda (operazzjoni ta 'veloċità fissa)
Muturi b'veloċità doppja (għall-irfigħ ta 'preċiżjoni)
Muturi tas-sewqan tal-frekwenza varjabbli (VFD) (aċċellerazzjoni u deċellerazzjoni bla xkiel)
5) ħoss u effiċjenza:
Operazzjoni ta 'ħoss baxx (<85 dB)
Disinn effiċjenti fl-enerġija biex jitnaqqas il-konsum tal-enerġija

.

Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu

Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu
Krejn ta 'pont mgħammar b'magna waħda ta' girder jinkludi diversi karatteristiċi ta 'sigurtà biex jiżgura tħaddim sigur. Żewġ komponenti ewlenin huma s-sistema ta 'allarm tal-ħoss u tad-dawl u l-iswiċċijiet tal-limitu.
1) Sistema ta 'allarm tal-ħoss u dawl
Is-sistema ta 'allarm tal-ħoss u tad-dawl hija mfassla biex twissi lill-ħaddiema fiż-żona meta l-krejn ikun qed jaħdem jew jekk ikun hemm periklu għas-sigurtà.
2) Limitu tas-sistema tal-iswiċċ
L-iswiċċijiet tal-limitu jipprevjenu l-ivvjaġġar żejjed tal-krejn, il-parank, jew it-trolley, li jiżguraw il-ħajja ta 'tagħmir u li jtawwlu t-tagħmir.

10. Apparat tas-Safezza

1) Apparat ta 'protezzjoni ta' tagħbija żejda
Funzjoni: Tipprevjeni li jerfa 'tagħbijiet lil hinn mill-kapaċità nominali tal-krejn.
Kif jaħdem:
Juża ċelloli tat-tagħbija jew limitaturi ta 'tagħbija żejda elettronika biex jikxfu tagħbijiet eċċessivi.
Twaqqaf awtomatikament l-irfigħ jekk it-tagħbija taqbeż il-limitu sikur.
Benefiċċji: Tipprevjeni ħsara strutturali, ksur tal-ħabel, u inċidenti.
2) Limitu ta 'swiċċijiet
Funzjoni: Tipprevjeni l-ivvjaġġar żejjed tal-parank, it-trolley, u l-krejn.
Tipi:
L-iswiċċ tal-limitu tal-parank (jipprevjeni l-irfigħ żejjed u t-tbaħħir żejjed tal-ganċ).
Swiċċ tal-Limitu tal-Ivjaġġar (twaqqaf il-moviment tal-krejn fl-endpoints tar-runway).
L-iswiċċ tal-limitu tat-tròli (jieqaf it-tròli fit-truf tal-girder).
Swiċċ tal-limitu ta 'tagħbija żejda (tieqaf l-operazzjoni jekk il-forza tal-irfigħ tkun għolja wisq).
Swiċċ tal-limitu kontra l-kolliżjoni (jipprevjeni li żewġ krejnijiet jaħbtu).
Benefiċċji: Iżżid is-sigurtà operazzjonali u tipprevjeni ħsara mekkanika.
3) buttuna ta 'waqfien ta' emerġenza
Funzjoni: Jippermetti għeluq immedjat tal-krejn f'każ ta 'emerġenza.
Kif jaħdem:
Installat fuq il-pannell tal-kontroll, kontroll tal-pendent, jew kontroll mill-bogħod.
Jaqta 'l-provvista tal-enerġija istantanjament biex twaqqaf il-movimenti kollha.
Benefiċċji: Jipprevjeni l-inċidenti u jippermetti rispons rapidu għal sitwazzjonijiet perikolużi.
4) Sistema ta 'allarm tal-ħoss u tad-dawl
Funzjoni: iwissi lill-ħaddiema fil-viċin meta l-krejn ikun qed jaħdem.
Komponenti:
Allarm li jinstema '(Buzzer \/ Siren): Workers Workers qabel il-moviment tal-krejn.
Light Beacon li jteptep: Ittejjeb il-viżibbiltà, speċjalment f'ambjenti storbjużi.
Benefiċċji: Ittejjeb is-sigurtà fuq il-post tax-xogħol billi tnaqqas ir-riskju ta 'ħabtiet aċċidentali.
5) Sistema kontra l-kolliżjoni
Funzjoni: Tipprevjeni krejnijiet multipli fuq l-istess runway milli jaħbtu.
Kif jaħdem:
Juża sensuri infra-aħmar jew skoperta tar-radar biex jikxfu krejnijiet fil-viċin.
Tnaqqas awtomatikament il-veloċità jew iwaqqaf il-krejn qabel ma sseħħ ħabta.
Benefiċċji: Tipprevjeni ħsara fit-tagħmir u inċidenti fuq il-post tax-xogħol.
6) Apparat tal-ikklampjar tal-ferrovija u tal-qfil tal-maltempata
Funzjoni: Tiżgura l-krejn mal-ferrovija waqt irjieħ qawwija jew meta ma jintużawx.
Kif jaħdem:
Klampi tal-ferrovija: Lock fuq il-linji tal-krejn biex jipprevjenu moviment mhux intenzjonat.
Serraturi tal-maltemp: Serraturi mekkaniċi li jżommu l-krejn f'posthom waqt il-maltempati.
Benefiċċji: Jipprevjeni d-derailment tal-krejn u jiżgura l-istabbiltà fi temp estrem.
7) buffer & shock assorber
Funzjoni: Tnaqqas il-forzi tal-impatt meta l-krejn jasal fit-tarf tar-runway.
Kif jaħdem:
Juża buffers tal-gomma jew assorbituri idrawliċi fil-limiti tal-ivvjaġġar tal-krejn.
Benefiċċji: Tipprevjeni waqfiet f'daqqa, tnaqqas l-istress fuq il-komponenti tal-krejn.

11. Modalità Kontrol

1) Kontroll Endant (Kontroll bil-fili)
Kif jaħdem:
Pendent bil-fili huwa konness mal-krejn u jiddendel mill-parank jew mill-pont.
L-operatur jikkontrolla l-irfigħ, it-tnaqqis, u l-moviment billi juża buttuni push.
2) Kontroll mill-bogħod mingħajr fili
Kif jaħdem:
Juża trasmettitur tal-frekwenza tar-radju (RF) biex jibgħat sinjali lill-krejn.
L-operatur jikkontrolla l-krejn minn distanza sikura.
3) Kontroll tal-Kabina (Operatur tal-Kabina)
Kif jaħdem:
Il-krejn għandu kabina tal-operatur fiss immuntat fuq il-girder.
L-operatur joqgħod ġewwa l-kabina u jikkontrolla l-krejn billi juża joystick jew buttuni.
4) Modalità ta 'Kontroll Doppju (Pendant + Kontroll mill-Bogħod)
Kif jaħdem:
Il-krejn jista 'jitħaddem permezz ta' kontroll tal-pendent jew bla fili, skont is-sitwazzjoni.
Is-sistema taqleb awtomatikament għall-kontrollur attiv.

Skeċċ

Tekniku ewlieni

1. Soluzzjoni kosteffikaċi
Investiment inizjali aktar baxx - meta mqabbel ma 'krejnijiet doppji tal-girder, krejn wieħed tal-girder jeħtieġ inqas materjali, li jagħmilha aktar aċċessibbli.
Spejjeż ta 'installazzjoni mnaqqsa - Struttura eħfef tfisser spejjeż aktar baxxi ta' trasport u setup.
Spejjeż ta 'manutenzjoni aktar baxxi - inqas komponenti jwasslu għal manutenzjoni aktar faċli u orħos.
2. Disinn ħafif u kompatt
Inqas tagħbija strutturali - tpoġġi inqas pressjoni fuq il-fondazzjoni u l-appoġġ tal-bini.
Jeħtieġ inqas spazju - ideali għal fabbriki bi spazju ta 'għoli limitat.
Aktar faċli biex tinstalla u tirriloka - struttura ħafifa tagħmilha aktar adattabbli.
3. Effiċjenza fl-enerġija
Konsum ta 'enerġija aktar baxx - juża mutur iżgħar meta mqabbel ma' krejnijiet doppji tal-girder, li jiffranka l-enerġija.
Mekkaniżmu ta 'rfigħ effiċjenti - Sistema ottimizzata bil-mutur u l-parank inaqqas l-użu ta' enerġija bla bżonn.
4. Versatilità Għolja u Personalizzazzjoni
Għażliet ta 'kontroll multipli - jistgħu jitħaddmu permezz ta' kontroll tal-pendent, remot bla fili, jew kontroll tal-kabina.
Diversi kapaċitajiet ta 'tagħbija - tipikament ivarjaw minn 1 tunnellata sa 20 tunnellata, li jissodisfaw bżonnijiet industrijali differenti.
Karatteristiċi customizable - jistgħu jinkludu kontroll tal-veloċità varjabbli, swiċċijiet tal-limitu, u allarmi ta 'sigurtà.
5. Operazzjoni lixxa u preċiża
Teknoloġija avvanzata tal-parank - tiżgura rfigħ bla xkiel u tnaqqis mingħajr jerks f'daqqa.
Għażla tas-sewqan tal-frekwenza varjabbli (VFD) - tippermetti kontroll preċiż tal-veloċità għal pożizzjonament aħjar tat-tagħbija.
Vibrazzjoni u ħoss baxx - Adattat għal postijiet tax-xogħol li jeħtieġu tħaddim kwiet.
6. Karatteristiċi ta 'sigurtà mtejba
Mgħammar b'apparat ta 'sigurtà - jinkludi protezzjoni ta' tagħbija żejda, swiċċijiet ta 'limitu, buttuni ta' waqfien ta 'emerġenza, sistemi kontra l-kolliżjoni, u allarmi.
Viżibilità aħjar għall-operaturi - l-istruttura aktar baxxa tippermetti monitoraġġ aħjar tal-operazzjonijiet.
Inqas riskju ta 'falliment strutturali - iddisinjat għal irfigħ stabbli bi stress imnaqqas fuq il-komponenti.
7. Firxa wiesgħa ta 'applikazzjonijiet
Użat fil-manifattura, imħażen, workshops ta 'manutenzjoni, u ċentri tal-loġistika.
Jaħdem tajjeb għal operazzjonijiet ta 'rfigħ ħafif għal duty medju.
Kompatibbli ma 'tipi ta' parank differenti (parank tal-ħabel tal-wajer elettriku, parank tal-katina, jew parank manwali).

1. L-industrija tal-manifattura
Applikazzjoni: Użata għall-irfigħ u l-materja prima li tiċċaqlaq, prodotti semi-lesti, u partijiet immuntati.
Industriji:
Manifattura tal-Karozzi
Produzzjoni tal-makkinarju
Fabbrikazzjoni tal-metall
Eżempju: Tneħħija tal-magni tal-karozzi u frejms tal-ġisem waqt l-immuntar tal-karozzi.
2. Imħażen u Ċentri tal-Loġistika
Applikazzjoni: tiffaċilita t-tagħbija, il-ħatt, u l-organizzazzjoni tal-merkanzija b'mod effiċjenti.
Użi komuni:
Nimxu pallets u kontenituri tqal.
Trasport ta 'materjali maħżuna lejn żoni ta' produzzjoni.
Trakkijiet tat-tagħbija \/ ħatt u xtillieri tal-ħażna.
Eżempju: Ċentru tal-loġistika li juża krejn biex jimmaniġġa oġġetti bl-ingrossa jew partijiet kbar tat-tagħmir.
3. Industrija tal-Ipproċessar tal-Azzar u tal-Metall
Applikazzjoni: Użata għall-immaniġġjar ta 'folji tal-metall, raġġi tal-azzar, u komponenti tqal.
Industriji:
Mills tal-azzar (billetti li jiċċaqilqu, pajpijiet, u pjanċi).
Workshops ta 'fabbrikazzjoni tal-metall (operazzjonijiet ta' qtugħ, liwi, u wweldjar).
Eżempju: Tneħħi folji tal-azzar għal magni tal-qtugħ bil-lejżer.
4. Industrija tal-kostruzzjoni
Applikazzjoni: Tgħin biex tiċċaqlaq materjali tal-bini, bħal basktijiet tas-siment, vireg tal-azzar, u ċangaturi tal-konkrit fondut minn qabel.
Użi komuni:
It-trasport tal-komponenti strutturali f'siti ta 'prefabbrikazzjoni.
Tneħħi makkinarju tqil fil-workshops tal-kostruzzjoni.
Eżempju: L-irfigħ ta 'travi u pannelli tal-konkrit f'fabbrika ta' kostruzzjoni prefabbrikata.
5. Impjanti tal-enerġija u industrija tal-enerġija
Applikazzjoni: Użata għall-manutenzjoni u l-installazzjoni ta 'ġeneraturi, transformers, u turbini.
Industriji:
Pjanti tal-enerġija termali (it-turbini u l-bojlers tal-immaniġġjar).
Pjanti tal-idroenerġija (jerfgħu tagħmir tqil għal tiswijiet).
Eżempju: Impjant ta 'l-idroenerġija li tuża krejn għall-irfigħ ta' partijiet tal-ġeneratur waqt il-manutenzjoni.
6. Industrija tal-Ferrovija u l-Aerospazjali
Applikazzjoni: Jassisti fl-immaniġġjar ta 'komponenti tal-ferrovija, partijiet ta' inġenji ta 'l-ajru, u tagħmir ta' manutenzjoni.
Industriji:
Imħażen tal-ferrovija (irfigħ ta 'roti tal-ferrovija u bogies).
Hangars ta 'manutenzjoni ta' inġenji ta 'l-ajru (immaniġġjar ta' magni bil-ġett u partijiet ta 'fuselage).
Eżempju: Tneħħi l-inġenji tal-inżul tal-inżul tal-komponenti għall-ispezzjoni u t-tiswija.

1. Disinn u Inġinerija
Proċess:
Iġbor ir-rekwiżiti tal-klijent (kapaċità tat-tagħbija, span, għoli tal-irfigħ, tip ta 'kontroll, eċċ.).
Struttura tal-krejn tad-disinn bl-użu ta 'softwer tal-immudellar CAD u 3D.
Wettaq analiżi strutturali biex tiżgura kapaċità li ġġorr it-tagħbija.
Iffinalizza l-ispeċifikazzjonijiet tekniċi għall-produzzjoni.
2. Akkwist u Preparazzjoni tal-Materjal
Proċess:
Pjanċi tal-azzar ta 'kwalità għolja, travi, muturi, paranki, u komponenti elettriċi.
Wettaq spezzjoni tal-materjal biex tivverifika d-difetti.
Aqta 'u ipprepara komponenti tal-azzar billi tuża magni tal-qtugħ CNC.
3. Il-fabbrikazzjoni ewlenija tal-girder
Proċess:
Qtugħ: Uża magni tal-qtugħ tal-plażma jew tal-lejżer biex tissawwar is-sezzjonijiet tal-girder.
Welding: Arma pjanċi tal-azzar u profili billi tuża wweldjar robotiku jew manwali.
Ittestjar tal-Istress: Wettaq spezzjonijiet tal-ħjata tal-weldjatura (ittestjar ultrasoniku \/ manjetiku).
Dritta: Uża presses idrawliċi biex tiżgura girder perfettament dritta
4. Ġarr tat-Tmiem u Assemblea tar-Roti
Proċess:
Manifattura tal-vaguni tat-tarf (travi tal-ġenb li jappoġġjaw il-girder prinċipali).
Installa assemblaġġi tar-roti (għal ivvjaġġar bir-runway bla xkiel).
Bearings tajbin u sistemi ta 'sewqan motorizzati.
Allinja l-komponenti biex timminimizza l-frizzjoni u l-istorbju
5. Hoist & Motor Assemblea
Proċess:
Installa l-parank elettriku fuq il-girder.
Qabbad il-mutur tal-irfigħ, gearbox, u tanbur.
Waħħal ħbula tal-wajer jew parank tal-katina skont id-disinn tal-krejn.
Ittestja s-sistema tal-ibbrejkjar tal-parakerija u l-veloċità tal-irfigħ.
6. Installazzjoni tas-sistema elettrika
Proċess:
Installa pannelli elettriċi, ċirkwiti ta 'kontroll, u tillimita swiċċijiet.
Qabbad sistemi ta 'kontroll mill-bogħod jew pendent bla fili.
Waħħal il-protezzjoni ta 'tagħbija żejda, buttuni ta' waqfien ta 'emerġenza, u allarmi.
Ittestja l-kontinwità tal-wajers u l-istabbiltà tal-vultaġġ.
7. Trattament tal-wiċċ u pittura
Proċess:
Wettaq sandblasting biex tneħħi s-sadid u l-kontaminanti.
Applika l-primer anti-korrużjoni għad-durabilità.
Sprej żebgħa ta 'grad industrijali (kuluri tad-dwana disponibbli).
8. Assemblea finali u ttestjar ta 'qabel il-vapur
Proċess:
Arma bis-sħiħ il-komponenti kollha tal-krejn.
Wettaq ittestjar tat-tagħbija b'piżijiet biex tivverifika l-kapaċità.
Wettaq testijiet ta 'moviment, ibbrejkjar, u waqfien ta' emerġenza.
Iċċertifika l-krejn ma 'ISO, CE, jew standards oħra tal-industrija.
9. Ippakkjar u Kunsinna
Proċess:
Żarma komponenti kbar għal trasport sikur.
Pakkett sewwa muturi, paranki, u partijiet elettriċi.
Irranġa t-tbaħħir permezz ta 'kontenituri jew trakkijiet.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
