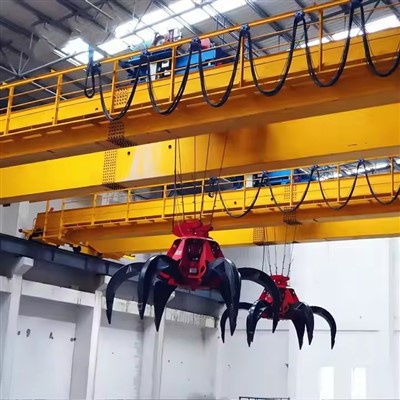

Żewġ veloċità fuq il-krejn ta 'kontroll mill-bogħod

Modi b'veloċità doppja:

Veloċità għolja- Għal moviment aktar mgħaġġel meta timmaniġġa tagħbijiet eħfef jew meta l-preċiżjoni tkun inqas kritika.

Veloċità baxxa- Għal pożizzjonament preċiż, speċjalment meta timmaniġġa tagħbijiet tqal jew delikati.

Funzjonijiet ikkontrollati:

Hoist ('il fuq \/' l isfel)- Veloċitajiet ta 'rfigħ \/ tnaqqis aġġustabbli.

Travely Travel (xellug \/ lemin)- Jikkontrolla l-moviment tat-trolley tal-pont.

Ivvjaġġar tal-pont ('il quddiem \/ lura)- Jikkontrolla l-moviment lonġitudinali tal-krejn.

Sigurtà u Ergonomija:

Buttuna ta 'waqfien ta' emerġenza.

Disinni li ma jgħaddix ilma minnhom, reżistenti għat-trab u reżistenti għax-xokk (komuni fir-remoti ta 'grad industrijali).

Disinn ergonomiku għal tħaddim komdu.

Għażliet bla fili jew bil-fili:

Wireless (Radju Remote Control)- Tipikament topera fuq frekwenza ta '2.4 GHz b'medda ta' sa 100 metru (reżistenti għall-interferenza).

Wired (Pendent Control)- Konnessi fiżikament mal-krejn, ħafna drabi użati f'ambjenti perikolużi fejn is-sinjali bla fili huma ristretti.



Benefiċċji ta 'kontroll b'żewġ veloċitajiet:

Preċiżjoni mtejba:Veloċitajiet aktar bil-mod jippermettu tqegħid ta 'tagħbija bir-reqqa.

Effiċjenza:Veloċitajiet aktar mgħaġġla jnaqqsu l-ħin wieqaf meta jiċċaqilqu krejnijiet maħtuti jew mgħobbija ħafif.

Xedd u kedd imnaqqas:Veloċitajiet aktar baxxi jimminimizzaw l-istress mekkaniku fuq muturi u brejkijiet.

Sigurtà:Kontroll aħjar inaqqas ir-riskju ta 'bandli tat-tagħbija jew kolliżjonijiet.

A Sistema ta 'kontroll mill-bogħod ta' krejn ta 'l-għoli b'żewġ veloċitajietTikkonsisti f'diversi komponenti ewlenin li jaħdmu flimkien biex jippermettu tħaddim b'veloċità doppja għall-irfigħ u l-funzjonijiet tal-ivvjaġġar. Hawn taħt hawn tqassim tal-komponenti essenzjali:



1. Trasmettitur (Unità ta 'Kontroll mill-Bogħod)

Remot bla fili (Kontroll tar-Radju)

Buttuni \/ Swiċċijiet:Kontrolli ddedikati għalVeloċità għolja \/ baxxaGħażla (parank, trolley, pont).

Stop ta 'Emerġenza (E-Stop):Istantanjament tnaqqas il-poter għall-krejn f'emerġenzi.

Antenna:Jittrasmetti sinjali lir-riċevitur (tipikament 2.4 GHz għar-reżistenza għall-interferenza).

Batterija:Batteriji tal-jone tal-litju jew AA rikarikabbli (b'indikaturi ta 'batteriji baxxi).

ENVOLOW:Imħatteb, li ma jgħaddix ilma minnu (IP65 \/ IP67) għal ambjenti industrijali.

Kontroll tal-pendent bil-fili

Buttuni mdendlin tal-push:JinkludiSwiċċijiet tas-selettur b'veloċità doppja.

Cable & Strain Relief:Imsaħħaħ għad-durabilità.

2. Unità tar-riċevitur

Immuntat fuq il-krejn:Jirċievi sinjali mill-bogħod.

Relays \/ contactors:Swiċċijiet bejn veloċitajiet għoljin u baxxi.

Interlocks tas-sigurtà:Tipprevjeni attivazzjoni aċċidentali.

Qbiż tal-frekwenza (għal wireless):Tevita interferenza minn apparati oħra.

3. Komponenti tal-kontroll tal-mutur

Mutur tal-parank b'żewġ veloċitajiet:

Konfigurazzjoni tal-istralċ:SpissPole-Changing (2- veloċità) mutur ta 'induzzjoni(eż., dahlander stralċ) jewMuturi tal-istralċ separati.

Kuntattturi \/ K1, K2, K3:Użat biex jaqleb bejn il-veloċitajiet.

Drive tal-frekwenza varjabbli (VFD) (mhux obbligatorju):

Jippermetti transizzjonijiet ta 'veloċità bla xkiel (minflok veloċitajiet doppji fissi).

Jipprovdi kontroll aħjar u jnaqqas l-istress mekkaniku.

4. Għażla tal-veloċità u ċirkwit tal-kontroll

Swiċċ tas-selettur tal-veloċità (pannell mill-bogħod u kontroll):

Toggles bejnGħoli (Mgħaġġel)uBaxx (bil-mod)modi.

Kontroll Relays & Timers:

Jiżgura tranżizzjoni bla xkiel bejn il-veloċitajiet biex tevita ħsara fil-mutur.

Swiċċijiet tal-Limitu:

Tipprevjeni l-ivvjaġġar żejjed fil-modalità b'veloċità għolja.

5. Komponenti ta 'Provvista ta' Enerġija u Sigurtà

Circuit Breakers \/ Fuses:Tipproteġi kontra ħsarat elettriċi.

Relay ta 'tagħbija żejda:Tipprevjeni l-ħruq tal-mutur minħabba tagħbija eċċessiva.

Sistema tal-ibbrejkjar:

Brejk mekkaniku (għall-parank):Tinvolvi meta tinqata 'l-enerġija.

Ibbrejkjar riġenerattiv (jekk tuża VFD):Inaqqas il-mutur bla xkiel.

6. Komponenti addizzjonali fakultattivi

Sistema ta 'feedback (encoder \/ sensor):Jipprovdi monitoraġġ tal-veloċità f'ħin reali.

PLC (kontrollur tal-loġika programmabbli):Għal awtomazzjoni avvanzata u loġika ta 'sigurtà.

HMI (interface uman-magna):Juri l-istatus tal-krejn (veloċità, tagħbija, żbalji).
.

Kif jaħdem il-kontroll b'żewġ veloċitajiet

L-operatur jagħżel veloċità (għolja \/ baxxa) fuq il-bogħod.

Sinjal mibgħut lir-riċevitur → iqajjem kuntatturi korrispondenti.

Il-koljaturi tal-mutur jikkonfiguraw mill-ġdid (għal muturi li jinbidlu tal-arblu) jew VFD jaġġusta l-frekwenza.

Il-krejn jiċċaqlaq b'veloċità magħżula b'aċċellerazzjoni \/ deċellerazzjoni kkontrollata.

Konfigurazzjonijiet tal-fili komuni għal muturi b'żewġ veloċitajiet

Tip ta 'mutur	Metodu tal-fili	Mekkaniżmu tal-bidla tal-veloċità
Dahlander li jinbidel	2y \/ δ (stilla \/ delta) jew y \/ yy	Tbiddel il-pari tal-arblu
Stralċ separat	Żewġ koljaturi indipendenti	Swiċċijiet bejn il-koljaturi

​

Skeċċ

Tekniku ewlieni



Preċiżjoni u Sigurtà msaħħa

Modalità b'veloċità baxxaJippermetti l-ippożizzjonar tat-tagħbija tal-millimetru, kritiku għal:

Assemblea tal-komponenti delikati

Immaniġġjar ta 'merkanzija ta' valur għoli

Moviment ta 'materjal perikoluż

Telimina swing tat-tagħbija perikoluża permezz ta 'aċċellerazzjoni \/ deċellerazzjoni kkontrollata

Produttività ottimizzata

Modalità b'veloċità għolja (2-4 x aktar malajr)inaqqas il-ħin mhux produttiv meta:

Nimxu ganċijiet vojta

It-trasport ta 'tagħbijiet ħfief

Tagħmir ta 'pożizzjonament bejn stazzjonijiet tax-xogħol

Titjib tipiku tal-ħin taċ-ċiklu:15-30%

Ħajja ta 'tagħmir estiż

Inaqqas l-istress mekkaniku billi:

Timminimizza tagħbijiet ta 'xokk tal-gearbox (sa40% inqas ilbies)

Tnaqqis tad-degradazzjoni tal-inforra tal-brejkijiet

Tbaxxi inċidenti ta 'sħana żejda bil-mutur

Effiċjenza fl-enerġija

Strateġiji ta 'tnaqqis fil-konsum tal-enerġija:

30-50% inqasUżu ta 'enerġija fil-modalità ta' preċiżjoni

Sistemi ta 'Sensazzjoni Intelliġenti tat-Tagħbija (f'Mudelli Avvanzati)

Operazzjoni ergonomika

Ramping tal-veloċità programmabbli jnaqqas l-għeja tal-operatur

Mudelli bla fili jipprovdu100-150mlibertà operattiva



Industrija	Każijiet ta 'użu b'veloċità għolja	Każijiet ta 'użu b'veloċità baxxa	Benefiċċju realizzat
Mills tal-azzar	Trasferiment vojt tal-ladle	Ferra tal-azzar imdewweb	Tipprevjeni t-tixrid (jiffranka $ 5k + \/ inċident)
Konkrit precast	Trasport tal-moffa	Pożizzjonament taċ-ċangatura (preċiżjoni ± 2mm)	Inaqqas il-ħidma mill-ġdid b'90%
Ġenerazzjoni tal-Enerġija	Moviment tad-Djar tat-Turbina	Installazzjoni tal-istralċ tal-istator	Jipprevjeni $ 250k + ħsara fil-komponent
Karozzi	Trasferimenti tal-pannelli tal-ġisem	Tgħammir tal-blokka tal-magna	Jiffranka 12 sek \/ ċiklu fl-assemblaġġ
Portijiet tat-tbaħħir	Traversa tal-irfid tal-kontejners	It-tagħbija tal-vapuri	Iżid il-fluss tat-TEU bi 18%
Aerospazjali	Pożizzjonament tal-Għodda	Pjazzament tal-ġwienaħ	Jikseb 0. 1 grad ta 'allinjament tolleranza



1. Disinn u inġinerija
Rekwiżiti Ġbir:

Il-kapaċità tat-tagħbija (eż., 10t, 50t, 100t, eċċ.), Span, għoli tal-irfigħ, u ambjent operattiv huma definiti.

Il-ħtiġijiet ta 'personalizzazzjoni huma vvalutati, bħal modi ta' kontroll (pendent, bla fili, kabina) u karatteristiċi speċjali (eż., Kontra l-kolliżjoni, protezzjoni ta 'tagħbija żejda).

Disinn preliminari:

Inġiniera strutturali u disinjaturi tal-krejnijiet joħolqu d-disinn inizjali tal-krejn, inkluż ir-raġġ ewlieni, il-ġarr tat-tarf, is-sistema tal-irfigħ, is-sistema tat-trolley, mekkaniżmu tal-ivvjaġġar, u komponenti oħra.

Kalkolu u Simulazzjoni:

Il-kalkoli tat-tagħbija jsiru biex jiġi żgurat li l-krejn jista 'jimmaniġġa l-kapaċità speċifikata.

Analiżi tal-elementi finiti (FEA) tista 'tintuża biex tissimula l-istress u d-deflessjonijiet fl-istruttura biex tiżgura s-sigurtà u l-istabbiltà.

Disinn dettaljat:

Wara l-approvazzjoni, huma magħmula tpinġijiet dettaljati għal kull parti, inklużi l-girder prinċipali, il-ġarr tat-tarf, is-sistema tal-parank, muturi, sistemi ta 'kontroll, u karatteristiċi ta' sigurtà.

2. Akkwist tal-materjal
Għażla tal-materja prima:

Materjali ta 'kwalità għolja bħall-azzar, l-azzar liga, l-azzar iffalsifikati, u l-komponenti elettriċi jinxtraw skont l-ispeċifikazzjonijiet.

Il-materjali huma spezzjonati għal ċertifikazzjoni tal-kwalità u konformità mal-istandards tal-industrija (eż., ISO, CE).

Sourcing tal-komponenti:

Komponenti standard bħal muturi, paranki, pannelli ta 'kontroll, swiċċijiet ta' limitu, u apparati ta 'sigurtà jinxtraw minn fornituri affidabbli.

3. Fabbrikazzjoni tal-komponenti
Girder Prinċipali:

Qtugħ u iwweldjar ta 'pjanċi tal-azzar biex jiffurmaw il-pont.

Il-girder huwa mmuntat permezz ta 'sezzjonijiet ta' wweldjar jew bolting, li jiżgura li jissodisfa s-saħħa u l-preċiżjoni meħtieġa.

Assemblea tal-ġarr tat-tmiem:

Il-ġarr tat-tarf huwa fabbrikat u mmuntat biex iżomm il-krejn fuq il-linji tar-runway.

L-assemblaġġi tar-roti huma installati biex jiżguraw ivvjaġġar bla xkiel tul il-linji tal-ferrovija.

Sistema tal-parank u tat-trolley:

L-unità tal-parank (elettrika jew manwali) hija mmuntata, inklużi t-tanbur, il-ħabel tal-wajer, il-ganċ, u l-mutur.

Is-sistema tat-trolley hija mibnija biex tittrasporta l-parank madwar il-pont, inklużi roti tat-trolley u mekkaniżmi ta 'sewqan.

Mekkaniżmu tal-ivvjaġġar tal-krejn:

Ir-roti tal-krejn huma mmuntati fuq il-vaguni tat-tarf, li jiżguraw moviment orizzontali lixx.

Is-sistema tas-sewqan hija installata biex tikkontrolla l-veloċità tal-ivvjaġġar.

4. Assemblea tal-krejn
Installazzjoni tar-raġġ prinċipali:

Il-girder prinċipali mmuntat jitneħħa u jitqiegħed fuq il-vaguni tat-tarf.

Il-girder huwa allinjat biex jiżgura l-integrità strutturali.

Trolley u installazzjoni tal-parank:

Is-sistema tat-trolley hija mmuntata fuq il-girder prinċipali, u l-parank huwa mmuntat fuq it-trolley.

Il-katina tat-tagħbija jew il-ħabel tal-wajer hija installata u ttestjata għal tħaddim bla xkiel.

Setup tal-Mekkaniżmu tal-Ivjaġġar:

Ir-roti tal-krejn huma mwaħħlin, u l-mekkaniżmu tas-sewqan huwa konness mas-sistema ta 'kontroll għal moviment orizzontali.

5. Installazzjoni tas-sistema elettrika u ta 'kontroll
WIRING U COontrol Panel:

Il-pannell tal-kontroll huwa installat u bil-fili biex jimmaniġġja l-movimenti kollha tal-krejn (it-trobbija, it-trolley, l-ivvjaġġar tal-krejn).

Swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, u allarmi ta 'sigurtà huma integrati fis-sistema ta' kontroll.

Installazzjoni tal-mutur u l-irkaptu:

Muturi għall-irfigħ, l-ivvjaġġar, u t-trolley huma installati u konnessi mas-sistemi tal-irkaptu rispettivi tagħhom.

Ittestjar ta 'sistemi ta' kontroll:

Is-sistemi ta 'kontroll huma kkontrollati biex tiżgura integrazzjoni xierqa ta' kontroll tal-pendent, remot bla fili, jew għażliet ta 'kontroll tal-kabina.

6. Ittestjar u Kontroll tal-Kwalità
Ittestjar tat-Tagħbija:

Il-krejn jgħaddi minn ittestjar tat-tagħbija statika (biex tiċċekkja l-istabbiltà) u l-ittestjar tad-dinamiku tat-tagħbija (biex tiċċekkja l-prestazzjoni operattiva taħt kundizzjonijiet tax-xogħol attwali).

Protezzjoni ta 'tagħbija żejda u swiċċijiet tal-limitu huma ttestjati biex jiżguraw li jiffunzjonaw b'mod korrett.

Ittestjar tas-Sistema ta 'Sigurtà:

L-allarmi tal-ħoss u tad-dawl, swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, u apparati ta 'sigurtà huma kollha ttestjati għall-funzjonalità.

Ittestjar tal-Moviment:

Il-movimenti kollha li jegħlbu, il-moviment tat-trolley, l-ivvjaġġar tal-pont, u l-kontroll tat-tbandil huma ttestjati għal tħaddim u preċiżjoni bla xkiel.

Ittestjar Elettriku:

Il-komponenti elettriċi kollha huma ttestjati għal wajers, ert, u komunikazzjoni xierqa bejn is-sistemi.

Dokumentazzjoni u Ċertifikazzjoni:

Il-krejn huwa spezzjonat skont l-istandards internazzjonali tas-sigurtà u jgħaddi minn ċertifikazzjoni mill-awtoritajiet rilevanti (eż., CE, ISO).

Iċ-ċertifikati tat-test għall-muturi, il-krejnijiet, u l-ittestjar tat-tagħbija huma ppreparati.

7. Spezzjoni u pittura finali
Spezzjoni viżwali:

Twettqet spezzjoni bir-reqqa biex tiżgura li l-krejn jissodisfa l-ispeċifikazzjonijiet tad-disinn u r-rekwiżiti tas-sigurtà.

Pittura:

Il-krejn huwa miżbugħ b'kisi ta 'kwalità għolja kontra l-korrużjoni biex jipproteġih mill-kundizzjonijiet ambjentali.

Immarkar u tikkettar:

Tikketti tas-sigurtà, twissijiet, u marki tal-kapaċità huma applikati fuq il-krejn għal identifikazzjoni xierqa.

8. Kunsinna u Installazzjoni
Tbaħħir:

Il-krejn huwa żarmat bir-reqqa f'partijiet li jistgħu jinġarru (jekk meħtieġ) u jintbagħtu lejn il-post tal-klijent.

Installazzjoni:

Il-krejn huwa installat fuq il-post, u l-konnessjonijiet kollha (qawwa, mekkanika, kontroll) isiru.

Kummissjonar finali:

Il-krejn huwa kkummissjonat billi tmexxiha permezz ta 'serje ta' testijiet operattivi biex tiżgura li taħdem sewwa.

It-taħriġ tal-operaturi jitwettaq, jekk meħtieġ, għal użu sikur u effiċjenti.

9. Appoġġ ta 'wara l-installazzjoni
Taħriġ tal-Klijent:

Taħriġ tal-operatur dwar kif tuża l-krejn b'mod sikur u effettiv.

Skeda ta 'Manutenzjoni:

Provvista ta 'pjan ta' manutenzjoni għall-operazzjoni kontinwa tal-krejn, inklużi spezzjonijiet regolari, lubrikazzjoni u ttestjar.

Appoġġ ta 'wara l-bejgħ:

Offerta ta 'spare parts, issolvi l-problemi, u servizzi ta' tiswija.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
