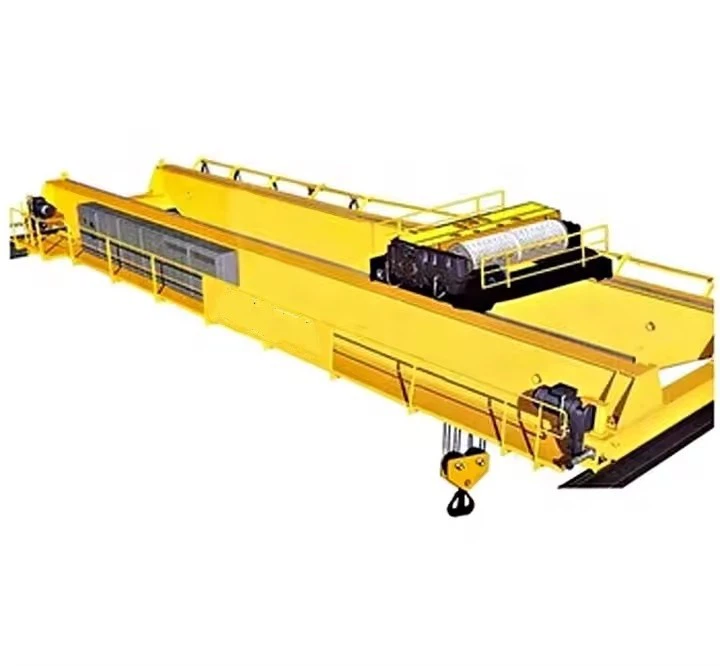

Traving Overhead Crane (OHC) 10ton

Għaliex tagħżel 10- ton ohc?

Versatili- Jadattaw għal bżonnijiet industrijali differenti.

Qawwi u sigur- Immaniġġja tagħbijiet tqal b'mod affidabbli.

Iffrankar fl-ispazju- Ottimizza t-tqassim tal-faċilità.

Kosteffikaċi- Tnaqqas ix-xogħol u tħaffef il-flussi tax-xogħol.



Tqabbil ma 'soluzzjonijiet ta' rfigħ alternattivi

Karatteristika	10- ton ohc	Forklifts	Krejnijiet jib
Kapaċità	Sa 10 tunnellati	3–5 tunnellati (tipiċi)	1-5 tunnellati
Kopertura	Span wiesa '(5-25m)	Reach limitat	Radju Żgħir (1-10m)
Spazju fl-art	L-ebda ostruzzjoni	Teħtieġ navi	Pożizzjoni fissa
Preċiżjoni	Għoli (kontroll VFD)	Moderat	Moderat
Effiċjenza fl-ispiża	Spiża aktar baxxa fit-tul	Fjuwil \/ manutenzjoni għolja	Kapaċità limitata



Kapaċità10 tunnellati metriċi (10, 000 kg)
TipGirder wieħed jew girder doppju (skont il-medda)
Span5 - 25 metri (customizable)
Għoli tal-irfigħ6 - 30 metri (standard)
Klassi tad-dazjuFem 1am - 2 m (iso a 3 - a5)
Temp ambjent-20 grad sa +40 grad (standard)

GirderKaxxa tat-tip (azzar iwweldjat)
Trucks tat-tmiemKonfigurazzjoni tar-roti doppji
Tagħbija tar-roti~ 12-15 tunnellati għal kull rota
Ferrovija tar-RunwayQu70 \/ Qu80 (standard GB)
TipParank tal-ħabel tal-wajer elettriku
Dijametru tal-ħabel13-15 mm (6x 36+ iwrc)
Qawwa tal-mutur13-15 kW (hoist)
BrejkBrejkijiet elettromanjetiċi doppji



Struttura ta 'pont 1.

Komponent	Deskrizzjoni
Girder Prinċipali	Girder tal-azzar iwweldjat b'kaxxa waħda jew doppja (dipendenti fuq il-medda)
Trucks tat-tmiem	Gwarniċi tal-azzar bir-roti (tipikament 4 roti għal kull trakk)
Rails tar-runway	Rails tal-azzar Qu70 jew Qu80 immuntati fuq travi ta 'appoġġ



2. Mekkaniżmu ta 'l-irfigħ

Komponent	Deskrizzjoni
Parank elettriku	10- ton Kapaċità tal-wajer tal-ħabel tal-wajer
Mutur	13-15 kw 3- mutur ta 'induzzjoni tal-fażi
Gearbox	Irkaptu ta 'tnaqqis spirali jew planetarju
Assemblea tat-tanbur	Drum tal-azzar bil-kanal tal-ħabel (13-15 mm kapaċità tal-ħabel tal-wajer)
Blokk tal-ganċ	Ganċ tal-azzar falsifikat bil-qafla tas-sigurtà
Sistema tal-brejkijiet	Brejkijiet elettromanjetiċi doppji li jfallu



3. Assemblea tat-Trolley

Komponent	Deskrizzjoni
Qafas tat-trolley	Qafas tal-azzar bir-roti tal-ġiri
Motor tal-ivvjaġġar	1. {5-3 kW mutur għal cross-vjaġġa
Assemblea tar-roti	4 roti tat-tagħbija bil-bearings
Bumpers	Waqfiet tal-gomma jew tal-polyurethane

4. Sistema elettrika

Komponent	Deskrizzjoni
Power għalf	Bars tal-kondutturi jew sistema tal-kejbil tal-festoon
Panew tal-Kontroll	Kabinett tal-kontroll prinċipali bil-kuntatturi
Operatur Pendant	IP 54- KONTROLL PENDANT RATED (8-12 Buttuni)
Limitu ta 'swiċċijiet	Tip ta 'cam li jdur għall-movimenti kollha
VFD (mhux obbligatorju)	Għal kontroll tal-veloċità varjabbli

5. Komponenti ta 'sigurtà

Komponent	Deskrizzjoni
Limitatur ta 'tagħbija żejda	Mekkaniku jew elettroniku (110% cutoff)
Waqfien ta 'emerġenza	Tip tal-faqqiegħ fil-punti kollha ta 'kontroll
Apparat ta 'twissija	Buzzer u dwal li jteptep
Protettur tal-fażi	Tipprevjeni l-operazzjoni tal-fażi inversa

6. Komponenti mhux obbligatorji

Komponent	Deskrizzjoni
Kontroll tar-radju	Sistema remota bla fili
Indikatur tal-użin	Sistema taċ-Ċellula tat-Tagħbija Diġitali
Kabina	Kabina tal-operatur b'AC (għal użu frekwenti)
Kontra t-tbandil	Sistema ta 'kontroll awtomatizzata tat-tbandil

.

Dejta teknika ewlenija

Tagħbija tar-roti:~ 12-15 tunnellati għal kull rota

Dmir tax-Xogħol:Fem 1am (ISO A3) Standard

Klassi ta 'insulazzjoni: F

Klassi ta 'Protezzjoni:IP54 (Standard)

Speċifikazzjonijiet materjali

Girders:S355jr Azzar Strutturali

Roti:Azzar falsifikat ta '55mn bi wiċċ imwebbes

Ħabel:6x 36+ iwrc galvanized azzar ware ħabel

Elettriċi:Komponenti standard IEC

​

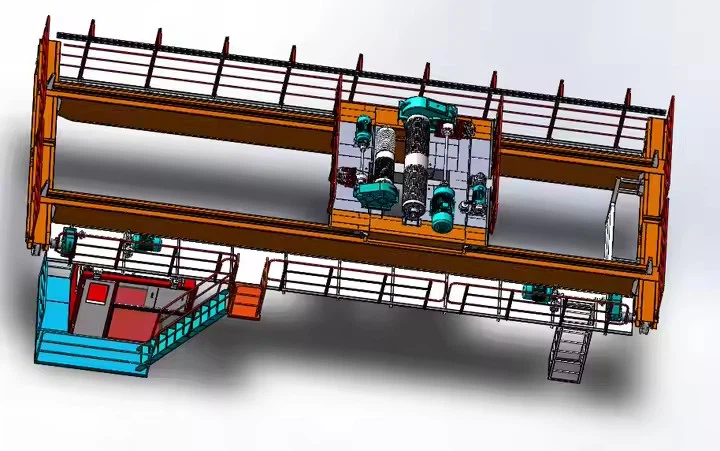

Skeċċ

Tekniku ewlieni



1. Kapaċità ta 'tagħbija għolja bi preċiżjoni

10- Ton Kapaċità tal-Irfigħ- Adattat għal tagħbijiet industrijali medji sa tqal.

Operazzjoni bla xkiel- mgħammar biDrives tal-frekwenza varjabbli (VFDs)Għal aċċelerazzjoni \/ deċellerazzjoni kkontrollata, tnaqqas it-tbandil tat-tagħbija.

2. Effiċjenza fl-ispazju u flessibilità

Tiġri tul runways elevati- Timmassimizza l-ispazju tal-paviment billi telimina l-ostruzzjonijiet fl-art.

Kopertura tal-medda wiesgħa (5-25m)- Adattabbli għal tqassim ta 'workshop differenti.

3. Durabilità u Manutenzjoni Baxxa

Kostruzzjoni robusta tal-azzar- Iddisinjat għalFem 1am (iso a 3- a5)Ċikli ta 'dazju, li tiżgura ħajja ta' servizz twil.

Bearings issiġillati u punti ta 'lubrikazzjoni- Naqqas il-frekwenza tal-użu u tal-manutenzjoni.

4. Sigurtà u Affidabilità

Protezzjoni ta 'tagħbija żejda- Cut-off awtomatiku fi110% ta 'SWL (Tagħbija ta' Ħidma Sikura).

Brejkijiet li ma jfallux- Il-brejkijiet elettromanjetiċi doppji jipprevjenu qtar aċċidentali.

Swiċċijiet ta 'waqfien ta' emerġenza u limitu- Tiżgura tħaddim sikur fid-direzzjonijiet kollha.

5. Immaniġġjar tal-materjal kosteffikaċi

Inaqqas ix-xogħol manwali- Tnaqqas id-dipendenza tal-forklift, tnaqqas l-ispejjeż operattivi.

Moviment tat-tagħbija aktar mgħaġġel- Tħaffef iċ-ċikli tal-produzzjoni meta mqabbla mal-immaniġġjar manwali.

6. Għażliet ta 'personalizzazzjoni

Modi ta 'kontroll multipli- Pendant, radju remot, jew imħaddem mill-kabina.

Attachments speċjali- Jista 'jintegra kalamiti, grabs, jew lifters tal-vakwu.



Applikazzjonijiet ta '10- Ton Overhead Crane

1. Pjanti tal-Manifattura u l-Assemblea

Karozzi:Magni li jiċċaqalqu, chassis, u forom tqal.

Makkinarju:Ippożizzjonar magni jew presses CNC kbar.

2. Malahousing & Logistics

Tagħbija \/ ħattPaletti tqal, kontenituri, jew makkinarju.

StivarMaterjali goffi f'imħażen ta 'bajja għolja.

3. Azzar u xogħol tal-metall

Immaniġġjar ta 'coils tal-azzar, pjanċi, u travifil-ħwienet tal-fabbrikazzjoni.

Tmigħ materja primafi presses jew rolling imtieħen.

4. Settur tal-Enerġija u l-Enerġija

Iż-żamma ta ’turbini, transformers, u ġeneraturifl-impjanti tal-enerġija.

Installazzjoni ta 'tagħmir tqilf'faċilitajiet idroelettriċi jew nukleari.

5. Kostruzzjoni u Infrastruttura

Immaniġġjar tal-konkrit precast- Ċangaturi li jiċċaqalqu, kolonni, u travi.

Assemblea tal-komponent tal-pont \/ tal-ferrovija.

6. Faċilitajiet ta 'Manutenzjoni u Tiswija

Tneħħi makkinarju tqilgħall-manutenzjoni f'impjanti industrijali.

Tiswija tal-Komponent tal-Ajruplani \/ VapurFil-hangars \/ baċiri niexfa.



1. Disinn u inġinerija
Rekwiżiti Ġbir:

Il-kapaċità tat-tagħbija (eż., 10t, 50t, 100t, eċċ.), Span, għoli tal-irfigħ, u ambjent operattiv huma definiti.

Il-ħtiġijiet ta 'personalizzazzjoni huma vvalutati, bħal modi ta' kontroll (pendent, bla fili, kabina) u karatteristiċi speċjali (eż., Kontra l-kolliżjoni, protezzjoni ta 'tagħbija żejda).

Disinn preliminari:

Inġiniera strutturali u disinjaturi tal-krejnijiet joħolqu d-disinn inizjali tal-krejn, inkluż ir-raġġ ewlieni, ġarr tat-tarf, sistema ta 'rfigħ, sistema ta' trolley, mekkaniżmu ta 'l-ivvjaġġar, u komponenti oħra.

Kalkolu u Simulazzjoni:

Il-kalkoli tat-tagħbija jsiru biex jiġi żgurat li l-krejn jista 'jimmaniġġa l-kapaċità speċifikata.

Analiżi tal-elementi finiti (FEA) tista 'tintuża biex tissimula l-istress u d-deflessjonijiet fl-istruttura biex tiżgura s-sigurtà u l-istabbiltà.

Disinn dettaljat:

Wara l-approvazzjoni, huma magħmula tpinġijiet dettaljati għal kull parti, inklużi l-girder prinċipali, il-ġarr tat-tarf, is-sistema tal-parank, muturi, sistemi ta 'kontroll, u karatteristiċi ta' sigurtà.

2. Akkwist tal-materjal
Għażla tal-materja prima:

Materjali ta 'kwalità għolja bħall-azzar, l-azzar liga, l-azzar iffalsifikati, u l-komponenti elettriċi jinxtraw skont l-ispeċifikazzjonijiet.

Il-materjali huma spezzjonati għal ċertifikazzjoni tal-kwalità u konformità mal-istandards tal-industrija (eż., ISO, CE).

Sourcing tal-komponenti:

Komponenti standard bħal muturi, paranki, pannelli ta 'kontroll, swiċċijiet ta' limitu, u apparati ta 'sigurtà jinxtraw minn fornituri affidabbli.

3. Fabbrikazzjoni tal-komponenti
Girder Prinċipali:

Qtugħ u iwweldjar ta 'pjanċi tal-azzar biex jiffurmaw il-pont.

Il-girder huwa mmuntat permezz ta 'sezzjonijiet ta' wweldjar jew bolting, li jiżgura li jissodisfa s-saħħa u l-preċiżjoni meħtieġa.

Assemblea tal-ġarr tat-tmiem:

Il-ġarr tat-tarf huwa fabbrikat u mmuntat biex iżomm il-krejn fuq il-linji tar-runway.

L-assemblaġġi tar-roti huma installati biex jiżguraw ivvjaġġar bla xkiel tul il-linji tal-ferrovija.

Sistema tal-parank u tat-trolley:

L-unità tal-parank (elettrika jew manwali) hija mmuntata, inklużi t-tanbur, il-ħabel tal-wajer, il-ganċ, u l-mutur.

Is-sistema tat-trolley hija mibnija biex tittrasporta l-parank madwar il-pont, inklużi roti tat-trolley u mekkaniżmi ta 'sewqan.

Mekkaniżmu tal-ivvjaġġar tal-krejn:

Ir-roti tal-krejn huma mmuntati fuq il-vaguni tat-tarf, li jiżguraw moviment orizzontali lixx.

Is-sistema tas-sewqan hija installata biex tikkontrolla l-veloċità tal-ivvjaġġar.

4. Assemblea tal-krejn
Installazzjoni tar-raġġ prinċipali:

Il-girder prinċipali mmuntat jitneħħa u jitqiegħed fuq il-vaguni tat-tarf.

Il-girder huwa allinjat biex jiżgura l-integrità strutturali.

Trolley u installazzjoni tal-parank:

Is-sistema tat-trolley hija mmuntata fuq il-girder prinċipali, u l-parank huwa mmuntat fuq it-trolley.

Il-katina tat-tagħbija jew il-ħabel tal-wajer hija installata u ttestjata għal tħaddim bla xkiel.

Setup tal-Mekkaniżmu tal-Ivjaġġar:

Ir-roti tal-krejn huma mwaħħlin, u l-mekkaniżmu tas-sewqan huwa konness mas-sistema ta 'kontroll għal moviment orizzontali.

5. Installazzjoni tas-sistema elettrika u ta 'kontroll
WIRING U COontrol Panel:

Il-pannell tal-kontroll huwa installat u bil-fili biex jimmaniġġja l-movimenti kollha tal-krejn (it-trobbija, it-trolley, l-ivvjaġġar tal-krejn).

Swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, u allarmi ta 'sigurtà huma integrati fis-sistema ta' kontroll.

Installazzjoni tal-mutur u l-irkaptu:

Muturi għall-irfigħ, l-ivvjaġġar, u t-trolley huma installati u konnessi mas-sistemi tal-irkaptu rispettivi tagħhom.

Ittestjar ta 'sistemi ta' kontroll:

Is-sistemi ta 'kontroll huma kkontrollati biex tiżgura integrazzjoni xierqa ta' kontroll tal-pendent, remot bla fili, jew għażliet ta 'kontroll tal-kabina.

6. Ittestjar u Kontroll tal-Kwalità
Ittestjar tat-Tagħbija:

Il-krejn jgħaddi minn ittestjar tat-tagħbija statika (biex tiċċekkja l-istabbiltà) u l-ittestjar tad-dinamiku tat-tagħbija (biex tiċċekkja l-prestazzjoni operattiva taħt kundizzjonijiet tax-xogħol attwali).

Protezzjoni ta 'tagħbija żejda u swiċċijiet tal-limitu huma ttestjati biex jiżguraw li jiffunzjonaw b'mod korrett.

Ittestjar tas-Sistema ta 'Sigurtà:

L-allarmi tal-ħoss u tad-dawl, swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, u apparati ta 'sigurtà huma kollha ttestjati għall-funzjonalità.

Ittestjar tal-Moviment:

Il-movimenti kollha li jegħlbu, il-moviment tat-trolley, l-ivvjaġġar tal-pont, u l-kontroll tat-tbandil huma ttestjati għal tħaddim u preċiżjoni bla xkiel.

Ittestjar Elettriku:

Il-komponenti elettriċi kollha huma ttestjati għal wajers, ert, u komunikazzjoni xierqa bejn is-sistemi.

Dokumentazzjoni u Ċertifikazzjoni:

Il-krejn huwa spezzjonat skont l-istandards internazzjonali tas-sigurtà u jgħaddi minn ċertifikazzjoni mill-awtoritajiet rilevanti (eż., CE, ISO).

Iċ-ċertifikati tat-test għall-muturi, il-krejnijiet, u l-ittestjar tat-tagħbija huma ppreparati.

7. Spezzjoni u pittura finali
Spezzjoni viżwali:

Twettqet spezzjoni bir-reqqa biex tiżgura li l-krejn jissodisfa l-ispeċifikazzjonijiet tad-disinn u r-rekwiżiti tas-sigurtà.

Pittura:

Il-krejn huwa miżbugħ b'kisi ta 'kwalità għolja kontra l-korrużjoni biex jipproteġih mill-kundizzjonijiet ambjentali.

Immarkar u tikkettar:

Tikketti tas-sigurtà, twissijiet, u marki tal-kapaċità huma applikati fuq il-krejn għal identifikazzjoni xierqa.

8. Kunsinna u Installazzjoni
Tbaħħir:

Il-krejn huwa żarmat bir-reqqa f'partijiet li jistgħu jinġarru (jekk meħtieġ) u jintbagħtu lejn il-post tal-klijent.

Installazzjoni:

Il-krejn huwa installat fuq il-post, u l-konnessjonijiet kollha (qawwa, mekkanika, kontroll) isiru.

Kummissjonar finali:

Il-krejn huwa kkummissjonat billi tmexxiha permezz ta 'serje ta' testijiet operattivi biex tiżgura li taħdem sewwa.

It-taħriġ tal-operaturi jitwettaq, jekk meħtieġ, għal użu sikur u effiċjenti.

9. Appoġġ ta 'wara l-installazzjoni
Taħriġ tal-Klijent:

Taħriġ tal-operatur dwar kif tuża l-krejn b'mod sikur u effettiv.

Skeda ta 'Manutenzjoni:

Provvista ta 'pjan ta' manutenzjoni għall-operazzjoni kontinwa tal-krejn, inklużi spezzjonijiet regolari, lubrikazzjoni u ttestjar.

Appoġġ ta 'wara l-bejgħ:

Offerta ta 'spare parts, issolvi l-problemi, u servizzi ta' tiswija.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
