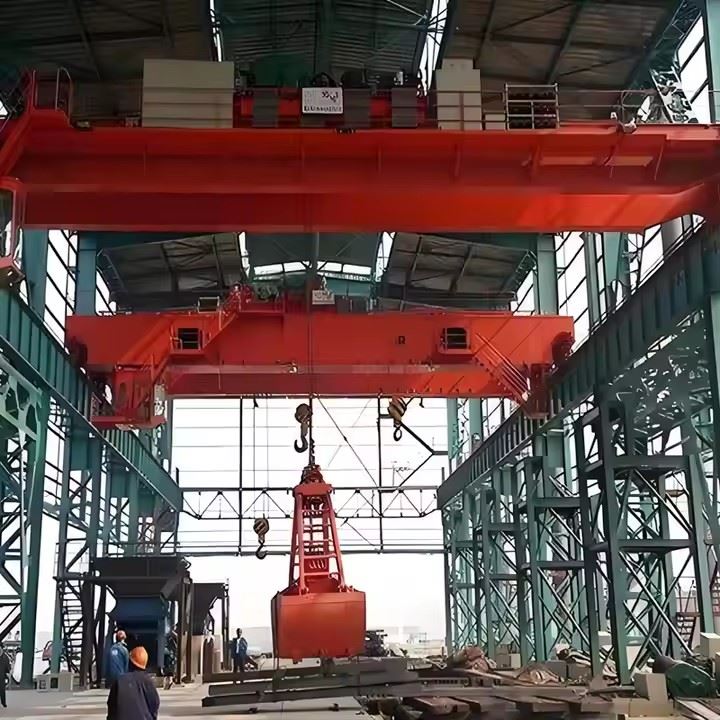

QZ Grab Overhead Crane

Ħarsa ġenerali

Il-krejn grab QZ jikkonsisti minn apont doppju-girder, trolley bil-grab, vaguni tat-tarf, u ansistema ta 'kontroll elettriku. Hija mfassla għat-tagħbija, il-ħatt, it-trasferiment u l-għalf ta' materjali maħlula bħal:

Ramel, żrar, faħam, minerali minerali

Qamħ, bijomassa, fertilizzant

Ruttam tal-metall u skart

Kimiċi bl-ingrossa

Dan il-krejn jaħdem bi preċiżjoni u affidabilità għolja, li jagħmilha tagħmir essenzjali għall-portijiet, impjanti tal-enerġija, imtieħen tal-azzar, u btieħi tal-materjal.



Karatteristiċi Tekniċi

Dmir tax-xogħol għoli: A6–A8 skont l-istandards FEM/ISO

Ħinijiet taċ-ċiklu kontinwi u veloċigħat-tagħbija u l-ħatt

Kontroll indipendenti tal-mutur doppju-tal-irfigħ u l-għeluq

Kontroll awtomatiku tal-grabgħall-immaniġġjar effiċjenti tal-materjal

Ivvjaġġar bla xkielbi drajv tal-frekwenza varjabbli (mhux obbligatorju)

Prestazzjoni għolja kontra-tbandilmeta timmaniġġja grabs tqal



Span: 10.5–31.5 m jew personalizzati

Kapaċità ta 'rfigħ: 5t–25t (piż tal-grab inkluż)

Għoli tal-irfigħ: Sa 30 m

Dmir tax-xogħol: A6–A8

Grab tip: Clamshell, oranġjo-qoxra, idrawliku, erba-ħabel

Kontroll: Kabina, remot mingħajr fili, kontroll VFD

Provvista ta 'enerġija: 380V/400V/415V 50/60 Hz jew personalizzati

Il-Tip QZoverhead crane huwa mgħammar grab barmil għall-immaniġġjar tal-materjal bl-ingrossa. L-istruttura u s-sistemi tagħha huma ddisinjati għal tħaddim kontinwu ta' heavy-duty. Hawn taħt huma l-komponenti kompluti:

1. Pont (Struttura tal-Girder Doppju)

Travi doppji tat-tip kaxxa-wweldjati

Azzar strutturali ta'-saħħa għolja

Passaġġi, pjattaformi, poġġamani

Dijaframmi tat-tarf tal-girder għad-distribuzzjoni tat-tagħbija

Installazzjoni tal-ferrovija għall-ivvjaġġar tat-tròli

2. Karozzi tat-Tmiem (Mekkaniżmu tal-Ivvjaġġar tal-Krejn)

Struttura tar-raġġ tal-ġenb

Roti misjuqa u roti idle

Berings tar-roti u xaftijiet

Muturi tal-ivvjaġġar (-veloċità waħda jew kontroll VFD)

Reducers tal-gerijiet

End buffers, sweepers tal-ferrovija, pjanċi għall-prevenzjoni tad-derailment

3. Aqbad il-Qafas tat-Trolli

Struttura tal-azzar tat-tròli (kaxxa jew pjanċa wweldjata)

Bażi ta 'immuntar għal muturi, tnabar, u pannelli tal-kontroll

Binarji għall-mekkaniżmu ta 'grab

Pjattaforma ta' manutenzjoni

4. Mekkaniżmu ta 'rfigħ (Sistema ta' Irfigħ)

Jinkludi l-komponenti responsabbli għall-irfigħ tal-grab:

Mutur tal-parank

Reducer/gearbox

Xaft tanbur tanbur u ħabel

Ħbula tal-wajer (ħbula tal-irfigħ)

Taljoli tal-irfigħ/sheaves

Sistema tal-ibbrejkjar (elettromanjetika jew idrawlika)

Swiċċ tal-limitu tal-irfigħ

Sensor tat-tagħbija / limitatur ta 'tagħbija żejda



5. Aqbad il-Mekkaniżmu tal-Ftuħ u tal-Għeluq

Mekkaniżmu indipendenti għat-tħaddim tal-barmil tal-grab:

Mutur separat għall-ftuħ/għeluq

Reducer tal-gerijiet

Tanbur tal-ftuħ/għeluq

Ħbula tal-wajer (ħbula tal-għeluq)

Sheaves ta 'sinkronizzazzjoni

Aqbad unità ta 'kontroll

Klaċċ mekkaniku jew idrawliku (mhux obbligatorju)

6. Aqbad il-Barmil (Għodda għall-Immaniġġjar tal-Materjal)

Tipi differenti skond il-materjal:

grab clamshell(ramel, qamħ, fertilizzant)

Qabda tal-qoxra tal-larinġ-(scrap metal, skart)

Qabda idrawlika(materjali li jwaħħlu)

Erba'-ħbula mekkanika tal-qabda(tip standard)

Pjanċi ta'-saħħa għolja-reżistenti għall-ilbies

Snien jew truf tal-qtugħ skond il-materjal

Kapaċità ta 'grab: 0.5–20 m³



7. Crane Traveling System

Muturi tal-ivvjaġġar tal-krejn

Reducers tal-gerijiet

Assemblaġġi tar-roti b'wiċċ ta' barra mwebbsa

Kontroll VFD għal aċċelerazzjoni bla xkiel

Sensuri tal-pożizzjonament (mhux obbligatorju)

8. Sistema ta 'Kontroll Elettriku

Panel tal-kontroll prinċipali

Kaxxi tal-junction tat-tròli u tal-krejn

Provvista ta 'enerġija permezz ta' sistema ta 'festun jew vireg kondutturi

Kejbils elettriċi u swiċċijiet tal-limitu

Invertituri tal-frekwenza (mhux obbligatorju)

Modi ta' kontroll: kabina / kontroll mill-bogħod / kontroll doppju-

PLC għall-kontroll tal-grab sinkronizzat (mhux obbligatorju)

9. Kabina tal-Operatur (Mhux obbligatorju)

Kabina magħluqa jew miftuħa

Arja-kundizzjonata/tisħin (mhux obbligatorju)

Joystick kontroll console

Ħġieġ tas-sigurtà b'tieqa wiesgħa tal-vista

Siġġu ergonomiku u waqfien ta 'emerġenza

10. Apparat tas-Sigurtà

Limitatur ta' tagħbija żejda

Limiti ta 'l-irfigħ ta' fuq/ta 'isfel

Swiċċijiet tal-limitu tal-ivvjaġġar tat-tròli u tal-krejn

Sistema ta' kontra-tbandil (mhux obbligatorju)

Sistema ta 'waqfien ta' emerġenza

Knis tal-ferrovija

Sensuri ta' kontra l--ħabta (operazzjoni ta' krejn doppju)

Protezzjoni ta 'sħana żejda u nuqqas ta' fażi

11. Sistema ta 'Provvista ta' Enerġija

Binarji tal-kondutturi / sistema busbar

Sistema tal-festun tal-kejbil

Sistema ta' iżolatur u ta' ertjar

Kabinett tad-distribuzzjoni tal-enerġija

Skeċċ

Tekniku prinċipali





Vantaġġi ta 'QZ Grab Double Girder Overhead Crane

1. Effiċjenza Għolja għall-Immaniġġjar tal-Materjal Bulk

Iddisinjati apposta biex jaqbdu, jerfgħu, jittrasportaw u jarmu materjali sfużi bl-ingrossa.

Ħin qasir taċ-ċiklu operattiv iżid il-produttività.

Ideali għall-ħatt u l-għalf tal-linji tal-produzzjoni.

2. -Dazju Tqil u Klassi tax-Xogħol Għoli (A6–A8)

Kostruzzjoni robusta ta' travu doppju-jipprovdi kapaċità ta' tagħbija għolja.

Adattat għal operazzjonijiet kontinwi u ambjenti ħarxa bħal impjanti tal-enerġija u portijiet.

3. Mekkaniżmi Indipendenti ta 'Rfigħ u Grab

Muturi u tnabar separati għall-irfigħ u l-ftuħ/l-għeluq.

Jiżgura kontroll bla xkiel u preċiż tal-operazzjonijiet tal-qabda.

Iżżid l-affidabbiltà u tnaqqas il-perijodi ta’ waqfien.

4. Prestazzjoni Stabbli u Affidabbli

Erba' -disinn tal-qabda tal-ħabel jiżgura stabbiltà waqt l-irfigħ.

Muturi ta'-kwalità għolja, reducers, brejkijiet jiżguraw ħajja twila ta' servizz.

Inqas affettwat mir-riħ jew it-tbandil tat-tagħbija meta mqabbel ma 'għodod oħra ta' rfigħ.

5. Għażliet Versatili Grab

Clamshell, qoxra-oranġjo, erba-ħbula mekkanika, jew grab idrawliku disponibbli.

Jippermetti adattament faċli għal materjali u industriji differenti.

6. Modi ta 'Operazzjoni Flessibbli

Kontroll tal-kabina, kontroll mill-bogħod mingħajr fili, jew kontroll doppju.

Sistemi ta 'kontroll PLC u VFD disponibbli għal tħaddim preċiż.

7. Karatteristiċi ta 'Sigurtà Eċċellenti

Limitatur ta' tagħbija żejda

Buffer u rail tal-knis

Swiċċijiet tal-limitu tal-ivvjaġġar

Sistema ta 'waqfien ta' emerġenza

Sistemi ta' kontra-tbandil u ta' kontra-ħabta (mhux obbligatorju)

Jiżgura tħaddim sikur anke f'btieħi okkupati tal-materjal.

8. Manutenzjoni Baxxa u Aċċess Faċli

Struttura modulari għal sostituzzjoni aktar faċli ta 'tnabar tal-ħabel, muturi, u sheaves.

Il-passaġġi u l-pjattaformi tal-manutenzjoni jippermettu aċċess sigur għall-ispezzjoni.



Applikazzjonijiet ta 'QZ Grab Double Girder Overhead Crane

Il-krejn QZ grab huwa użat ħafna għalimmaniġġjar ta' materjal bl-ingrossaf'diversi industriji. Materjali tipiċi jinkludu: faħam, ramel, minerali, qamħ, fertilizzant, bijomassa, metall skreppjat, u skart.

1. Impjanti tal-Enerġija

Sistemi ta' għalf tal-faħam

Immaniġġjar tal-irmied

Tagħbija u ħatt tal-bijomassa

2. Steel Mills & Funderiji

It-tmigħ tar-ruttam

Immaniġġjar ta 'ċarġ

Tagħbija tal-materja prima

3. Portijiet u Terminali

Immaniġġjar tal-merkanzija bl-ingrossa (faħam, qamħ, minerali, ramel, fertilizzant)

Ġestjoni tal-ħatt u tal-ħżin tal-vapuri

4. Impjanti tas-Siment u Materjali tal-Bini

Ġebel tal-ġir, clinker, ġibs, u aggregati tqandil

Tmigħ ta 'materja prima għal-linji ta' produzzjoni

5. Minjieri & Ipproċessar Minerali

Tagħbija/ħatt tal-minerali

Trasferiment ta' konċentrat minerali

Operazzjonijiet tarzna

6. Skart u Impjanti tar-Riċiklaġġ

Krejnijiet tal-ħtif taż-żibel (impjanti tal--skart għal-enerġija)

Issortjar u tagħbija ta 'ruttam tal-metall

7. Industrija Kimika u Fertilizzanti

Immaniġġjar ta 'materjali granulari jew trab bl-ingrossa

Bins tal-produzzjoni tal-għalf u silos

QZ Grab Double Girder Overhead Crane Proċess ta 'Produzzjoni

Il-produzzjoni ta' aQZ Grab Double Girder Overhead Craneisegwi proċess ta 'manifattura strett u standardizzat biex jiżgura saħħa, affidabbiltà u ħajja twila ta' servizz. Hawn taħt huwa l-proċess sħiħ mill-materja prima sal-installazzjoni finali.



1. Preparazzjoni tal-Materja Prima

Agħżel pjanċi tal-azzar strutturali ta '-kwalità għolja Q235B/Q345B

Ittestjar ultrasoniku għal difetti interni

Listi tat-tqattigħ tal-materjal ippreparati mid-dipartiment tal-inġinerija

Pjanċi tal-azzar imnaddfa (shot blasting) biex tneħħi s-sadid u l-iskala



2. Fabbrikazzjoni tal-Girder (Kaxxa Doppja Girders)

2.1 Qtugħ u Formazzjoni

Qtugħ tal-plażma CNC ta 'pjanċi tal-web u flanġijiet

Liwi/iffurmar ta 'pjanċi tal-ġenb jekk meħtieġ

2.2 Assemblea u Iwweldjar

Assemblaġġ ta 'pjanċi tad-dijaframma ta' ġewwa

Gass CO₂-iwweldjar awtomatiku protett

Ħjatat lonġitudinali wweldjati b'magna tal-welding gantry

2.3 Stress Relief & Straightening

Girder imqiegħed f'forn-li jtaffi l-istress jew ittrattat b'serħan mill-istress tal-vibrazzjoni

Iddrittar tal-girder biex tikkoreġi d-deformazzjoni u l-camber

2.4 Ittestjar mhux-Distruttiv

Ittestjar ultrasoniku (UT) u ttestjar tal-partiċelli manjetiċi (MT)

Spezzjoni tal-ħjata tal-weldjatura għall-istandards DIN/ISO



3. Tmiem il-Manifattura tal-Ġarr

Makkinar CNC ta 'toqob tar-roti u uċuħ tal-immuntar tal-mutur

Assemblaġġi tar-roti (roti tal-azzar falsifikati jew fondut-) installati

Muturi, reducers, brejkijiet immuntati

Kontroll finali tal-allinjament



4. Trolley & Grab Mekkaniżmu Produzzjoni

4.1 Iwweldjar tal-qafas tat-tròli

Qafas tat-tip kaxxa-fabbrikat b'attrezzaturi ta' preċiżjoni

L-iwweldjar b'robot jew semi-awtomatiku jiżgura s-saħħa

4.2 Assemblaġġ tal-Mekkaniżmu tal-Irfigħ

Mutur tal-irfigħ

Reducer/gearbox

Xaft tanbur tanbur u ħabel

Sistema tal-brejk

Ħbula tal-wajer u blokk tal-taljola tal-irfigħ

4.3 Mekkaniżmu tal-Ftuħ u tal-Għeluq

Assemblaġġ separat tal-mutur u tar-reducer

Installazzjoni tal-barmil tal-qxur tal-qoxra jew oranġjo-

Allinjament tal-ħbula tal-ftuħ/l-għeluq

4.4 Grab Bucket Fabrication

Ilbes-pjanċi tal-azzar reżistenti maqtugħin u ffurmati

Pjanċi tal-barmil iwweldjati

Pinnijiet, ċappetti, u snien installati

Test tat-tagħbija qabel iż-żebgħa



5. Produzzjoni tas-Sistema Elettrika

Assemblaġġ tal-kabinett tal-kontroll b'komponenti Siemens/Schneider

Wiring għal ċirkwiti ta' enerġija, sinjal u kontroll

Programmazzjoni PLC (mhux obbligatorja) għal operazzjoni ta 'grab sinkronizzata

Protezzjoni tat-tagħbija u ttestjar ta 'interlock



6. Trattament tal-wiċċ (Pittura)

6.1 Shot Blasting

Trave kollu blasted għall-istandard Sa2.5

Jiżgura l-adeżjoni taż-żebgħa u r-reżistenza għall-korrużjoni

6.2 Primer & Topcoat

Sistema tipika:

1 saff epoxy żingu-primer għani

1 saff epoxy żebgħa intermedja

1 saff topcoat tal-polyurethane
Kulur personalizzat fuq talba



7. Assemblaġġ & Pre-Assemblaġġ

Krejn immuntat fuq il-bajja tat-test tal-workshop

Karrozzi tat-tarf imqabbda ma' travi

Trolley imqiegħed fuq il-pont tal-krejn

Sistema tal-festun tal-kejbil jew sistema tal-busbar installata

Swiċċijiet tal-limitu, sensuri, tagħmir tas-sigurtà konnessi

Test onlajn għall-kontroll elettriku



8. Ittestjar tal-Fabbrika (FAT – Test tal-Aċċettazzjoni tal-Fabbrika)

Oġġetti tat-test jinkludu:

Ebda-test tat-tħaddim tat-tagħbija

Test tat-tagħbija (test statiku f'125% u test dinamiku f'110%)

Test tal-veloċità tal-ivvjaġġar

Aqbad it-test tal-ftuħ/l-għeluq

Test tal-prestazzjoni tal-brejk

Test tat-tħaddim tal-apparat tas-sigurtà

L-ittestjar jiżgura konformità ma 'ISO, FEM, GB/T, u CEstandards.



9. Ippakkjar & Kunsinna

Muturi, komponenti elettriċi ppakkjati f'kaxxi tal-injam

Aqbad il-barmil protett b'qafas tal-azzar

Travi mgeżwra b'ippakkjar ta'-umdità

Kontenitur jew ġarr bl-ingrossa skond id-daqs



10. -Installazzjoni u Kummissjonar fuq is-Sit

Pont tal-krejn u vaguni tat-tarf installati fuq travi tar-runway

Trolley u grab immuntati u bil-fili

Allinjament tal-binarji u kalibrazzjoni tar-roti

Debugging ta'-sistema ta' kontroll fuq il-post

Taħriġ għall-operatur u struzzjoni dwar is-sigurtà



11. Aċċettazzjoni Finali

Test tat-tagħbija finali mwettqa fuq il-post

Rapport ta' spezzjoni pprovdut

Dokumenti ta' garanzija maħruġa

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
