180 Tunnellata Pont Lancher Għal Raġġ tal-Konkrit Precast

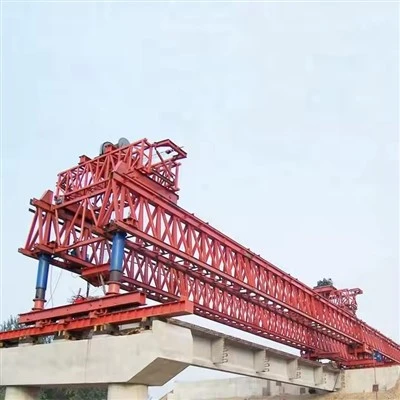

A 180 Tunnellata Bridge Lancher għal Raġġ tal-Konkrit Precasttirreferi għal biċċa maġġuri ta 'tagħmir tqil użata biex twaqqaf segmenti ta' pont prefabbrikati (travi, travi tal-kaxxa, eċċ.) fil-pożizzjoni finali tagħhom fuq mollijiet u abutments.

Lanċjar ta 'pont ta' 180-tunnellata huwa biċċa speċjalizzata ta 'makkinarju tqil iddisinjat biex jerfgħu u jqiegħdu b'mod preċiż travi tal-konkrit precast (bħal travi T jew travi tal-kaxxa) fuq mollijiet tal-pont. Il-vantaġġ primarju tiegħu huwa l-abbiltà li jittella’ spans mingħajr il-bżonn ta’ appoġġ temporanju fuq l-art, li jagħmilha essenzjali biex taqsam xmajjar, widien, jew infrastruttura eżistenti











Parametri Ewlenin tad-Disinn u Speċifikazzjonijiet tal-Prestazzjoni

Parametru	Speċifikazzjoni
Kapaċità ta' rfigħ (għal kull travu)	180 Tunnellata Metrika
Span Massimu (Moll għal Moll)	50 metru (Tipiku), customizable sa 60m
Raġġ tal-Kurva Minimu	2,000 metru (jistgħu jiġu ddisinjati għal raġġi aktar stretti)
Grad Massimu Sostnut	±4%
Irfigħ Paranki	2 x Paranki Prinċipali (tipikament kapaċità ta '120 tunnellata kull wieħed)
Veloċità tal-Irfigħ tal-Parank	0-5 m/min (kontroll tal-veloċità varjabbli)
Veloċità tat-Traversing tat-Tròli	0-10 m/min (kontroll tal-veloċità varjabbli)
Veloċità tat-Tnedija tar-Raġġ Prinċipali	0-5 m/min (kontroll tal-veloċità varjabbli)
Veloċità tal-Magni Awto-Propelling	0-5 m/min (kontroll tal-veloċità varjabbli)
Sistema ta' Kontroll	PLC ċentralizzat b'kontroll tal-frekwenza għall-mozzjonijiet kollha. Operazzjoni ta 'kontroll mill-bogħod.
Provvista tal-Enerġija	380V / 50Hz / 3 Fażi (jew skont ir-rekwiżit tal-proġett)





1. Struttura tal-Azzar Strutturali Prinċipali (Il-"Għadam u Muskoli")

Dan huwa l-qafas primarju li jġorr it-tagħbija-li jimmaniġġja direttament is-segmenti ta' 150 tunnellata.

Gantry Prinċipali/Qafas Gantry:L-istruttura primarja ta 'l-irfid ta' l-azzar overhead jew tal-kaxxa tat-trave li tifrex fuq il-wisa 'tal-gverta tal-pont u ħafna drabi parti mill-medda mibnija. Jipprovdi l-mogħdija tal-ivvjaġġar għat-tròli tal-irfigħ u jappoġġja l-komponenti l-oħra kollha.

Appoġġ ta' Quddiem (Appoġġ ta' Imnieħer jew Cantilever):Jestendi fuq il-moll fejn se jitqiegħed is-segment li jmiss. Ħafna drabi jinkludi saqajn aġġustabbli biex jallinjaw mal-moll il-ġdid.

Appoġġ ta' wara (Appoġġ Prinċipali):Ankra l-gantry fuq il-gverta diġà mibnija jew il-moll preċedenti. Tqassam il-piż tal-magna u l-forzi ta 'reazzjoni.

Raġġ tal-Irfigħ/Raġġ tal-Ispreader:Raġġ robust, ta 'spiss aġġustabbli li jgħaqqad mal-punti ta' rfigħ tas-segment permezz ta 'vireg jew kejbils. Jiżgura li s-segment jitneħħa b'mod uniformi u mingħajr stress żejjed.

Troley (Karrettun tat-Traversing):L-unità li tiċċaqlaq li timxi tul il-binarji fuq il-gantry prinċipali. Jospita l-vinċijiet jew ċilindri idrawliċi għall-irfigħ vertikali u moviment orizzontali tas-segment.

Waqfien Temporanju/Torrijiet Backstay (jekk applikabbli):Għat-tnedija bbilanċjata tal-cantilever jew meta tnedija fuq medda twila, dawn it-torrijiet temporanji jipprovdu stabbiltà addizzjonali u reżistenza tal-mument.

2. Sistemi ta' Drive idrawliċi u mekkaniċi (Il-"Muskoli u Sinew")

Dawn is-sistemi jipprovdu l-forza preċiża u l-moviment għall-operazzjonijiet kollha.

Ġakkijiet/Ċilindri Idrawliċi tal-Irfigħ:Ċilindri idrawliċi sinkronizzati ta'-kapaċità għolja (ġeneralment mill-inqas tnejn, ħafna drabi erbgħa) immuntati fuq it-tròli. Huma jipprovdu l-forza tal-irfigħ vertikali (150+ tunnellati).

Ġakkijiet ta' Aġġustament tas-Segment:Ġakkijiet idrawliċi iżgħar, multi-direzzjonali (spiss 3 jew 4-assi) immuntati fuq it-travu jew it-tròli tal-irfigħ. Huma jippermettu l-irfinar tal-pożizzjoni tas-segment fid-direzzjonijiet kollha (vertikali, laterali, lonġitudinali, u rotazzjoni) qabel konnessjoni permanenti.

Sistema ta' Propulsjoni Gantry:

Ġakkijiet Idrawliċi tal-Propulsjoni:Imbotta-ċilindri iġbed li "jimxu" l-istruttura tal-gantry kollha 'l quddiem għall-pożizzjoni tax-xogħol li jmiss wara li jitqiegħed segment.

Apparati tal-ikklampjar:Klampi idrawliċi li jaqbdu l-gverta tal-pont jew il-moll biex jipprovdu punt ta 'reazzjoni għall-ġakkijiet tal-propulsjoni.

Sistema tal-winċ:F'xi disinji, winċijiet elettriċi jew idrawliċi b'ħbula tal-wajer ta'-saħħa għolja jintużaw għall-irfigħ minflok ċilindri idrawliċi diretti.

Unità tal-Enerġija Idrawlika (HPU):Il-qalba tas-sistema idrawlika, li tikkonsisti minn pompi, ġibjuni, valvi, filtri, u sistemi ta' tkessiħ immexxija minn diżil jew mutur elettriku-. Jiġġenera u jirregola l--fluss tal-fluwidu idrawliku bi pressjoni għolja.

3. Sistemi ta' Kontroll u Monitoraġġ (Il-"Brain & Nerves")

Jiżgura preċiżjoni, sinkronizzazzjoni u sigurtà.

Kontrollur Loġiku Programmabbli Prinċipali (PLC):Il-kompjuter ċentrali li awtomat u ssekwenza l-movimenti kollha (irfigħ, vjaġġar tat-tròli, tnedija tal-gantry).

Sistema ta' Kontroll tas-Sinkronizzazzjoni:Kritika għall-irfigħ. Jiżgura li l-ġakkijiet tal-irfigħ kollha jimxu fl-unjoni perfetta biex iżommu l-livell tas-segment, u jipprevjenu inklinazzjoni perikoluża jew stress eċċessiv. Dan ta 'spiss isir permezz ta' sensuri tal-lejżer jew encoders b'loops ta 'feedback lill-PLC.

Kabina tal-Kontroll tal-Operatur/Kontroll mill-bogħod:Kabina protetta fuq il-gantry jew stazzjon tal-kontroll mill-bogħod mingħajr fili li minnu l-operatur jissorvelja l-operazzjonijiet kollha.

Sensuri ta' Monitoraġġ u Sigurtà:

Ċelloli tat-Tagħbija:Installat fis-sistema ta 'rfigħ biex ikejjel u juri t-tagħbija attwali fuq kull jack (li jipprevjeni tagħbija żejda).

Inklinometri:Immonitorja l-livell tas-segment u l-gantry innifsu.

Swiċċijiet tal-Limit u Encoders tal-Pożizzjoni:Ipprovdi data preċiża ta 'pożizzjonament għall-partijiet kollha li jiċċaqilqu.

Anemometru:Jkejjel il-veloċità tar-riħ; l-operazzjonijiet jitwaqqfu jekk jinqabżu l-limiti għas-sigurtà.

4. Sistemi Awżiljarji u ta' Appoġġ (Is-"Sistema ta' Appoġġ")

Sistema Elettrika:Ġeneraturi, pannelli tad-distribuzzjoni, bobini tal-kejbil, u dawl għax-xogħol bil-lejl.

Sistemi ta' Sigurtà:Guardrails, slielem ta 'aċċess, pjattaformi, buttuni ta' waqfien ta 'emerġenza, u sistemi ta' protezzjoni kontra l-waqgħa għall-persunal.

Sistema ta' Applikazzjoni Epoxy (għal pontijiet segmentali):Sistema mkejla biex tapplika s-saff tar-reżina epossidika bejn is-segmenti tal-partita-cast qabel ma tgħaqqad.











1. Kapaċità Għolja ta 'rfigħ 💪

Bil-aKapaċità ta '180 tunnellata, il-lanċjar jista 'jimmaniġġja travi kbar prefabbrikati (bħal travi tal-kaxxa jew I-travi), inaqqas il-ħtieġa li t-travi jinqasam f'segmenti iżgħar. Dan itejjeb l-integrità strutturali u jħaffef l-installazzjoni.

---

2. Veloċità tal-Kostruzzjoni Aktar Mgħaġġla ⏱️

Il-lanċjaturi tal-pont jippermettusegment-b'-erezzjoni ta' segment direttament minn fuq, timminimizza d-dipendenza fuq krejnijiet-ibbażati fuq l-art. Dan huwa speċjalment utli għal vjadotti twal u meded ripetittivi, li jaċċelleraw b'mod sinifikanti l-iskedi taż-żmien tal-proġett.

---

3. Dipendenza Mnaqqsa fuq l-Art 🌍

B'differenza mill-krejnijiet tradizzjonali, il-lanċjar joperafuq l-istruttura tal-pont innifsu, li hija ideali għal:

Xmajjar

Widien

Żoni urbani bi spazju limitat

Żoni ambjentalment sensittivi

---

4. Sigurtà Mtejba 🦺

Inqas ħtieġa għal rfigħ tqil mill-art

Espożizzjoni tal-ħaddiema mnaqqsa għal kundizzjonijiet perikolużi hawn taħt

Tqegħid tar-raġġ aktar ikkontrollat

---

5. Tqegħid ta 'preċiżjoni 🎯

Il-lanċjaturi tal-pont jipprovduallinjament preċiż u pożizzjonamentta 'travi precast, li huwa kritiku għaż-żamma tal-ġeometrija u d-distribuzzjoni tat-tagħbija fil-pont.

---

6. Effiċjenza fl-ispiża 💰

Għalkemm l-investiment inizjali huwa għoli, inaqqas:

Spejjeż tax-xogħol

Spejjeż tal-kiri tal-krejnijiet

Ħin tal-kostruzzjoni

Dan spiss iwassal għaliffrankar ġenerali tal-proġett, speċjalment għal proġetti ta'-pont fuq skala kbira jew ripetittivi.

---

7. Adattabilità 🔧

Lanċaturi moderni jistgħu jiġu kkonfigurati għal:

Tulijiet ta 'span differenti

Diversi tipi ta' travi (travi T-, travi tal-kaxxa, travi U-)

Tnedija inkrementali jew metodi span-b-span

---

8. Tfixkil Minimi tat-Traffiku 🚧

Fi proġetti ta 'l-awtostrada jew tal-ferrovija, l-erezzjoni tista' sseħħfuq it-traffiku eżistenti, tnaqqas l-għeluq u l-inkonvenjent pubbliku.

---

9. Benefiċċji Ambjentali 🌱

Inqas ħtieġa għal appoġġi temporanji jew armar

Impatt imnaqqas fuq it-terren u l-kanali tal-ilma

Ħsejjes u trab aktar baxxi meta mqabbla ma' operazzjonijiet tqil-art





1. Kostruzzjoni tal-Vijaduct Highway 🛣️

Użat ħafna għalawtostradi elevati u expressways

Ideali għal meded twal b'firxiet ripetittivi

Komuni f'flyovers urbani u ring roads

---

2. Proġetti Ferrovjarji u Ferrovjarji ta'-Veloċità Għolja 🚄

Użat għat-tqegħid ta' travi precastpontijiet tal-ferrovija u linji tal-metro

Essenzjali fiproġetti ferrovjarji b'veloċità għolja-, fejn il-preċiżjoni tal-allinjament hija kritika

---

3. Strutturi Elevati Urbani 🌆

Vijadotti tal-metro u sistemi ta' transitu elevati

Jaħdem b'mod effiċjenti fibliet densibi spazju limitat u traffiku qawwi

Inaqqas it-tfixkil fil-livell tal-art

---

4. Qsim tax-Xmajjar u tal-Wied 🌉

Adattat għal pontijiet fuq:

Xmajjar

Widien fondi

Żoni ta'-għargħar

Telimina l-ħtieġa għal appoġġi temporanji f'terren diffiċli

---

5. Segmental Box Girder Bridges 🧱

Użat għalkostruzzjoni segmentali precast(firxa-b'-span jew cantilever ibbilanċjat)

Immaniġġja segmenti tqal sa 180 tunnellata bi preċiżjoni

---

6. Pontijiet Long Multi-Span 📏

L-aħjar adattati għal proġetti biħafna meded identiċi

Ittejjeb l-effiċjenza permezz ta 'operazzjonijiet ripetittivi

---

7. Passaġġi & Skambji 🔄

Komuni fiskambju kumplessi tat-toroq

Jista 'jopera 'l fuq minn toroq eżistenti mingħajr għeluq kbir

---

8. Postijiet remoti jew ta’ sfida 🏞️

Żoni muntanjużi jew siti biaċċess fqir għall-art

Inaqqas il-ħtieġa għal mobilizzazzjoni ta 'krejn kbir

---

9. Installazzjoni ta' Travi Precast (I-Girders / T-Travi) 🏗️

Iddisinjat speċifikament għal:

I-travi

T-travi

U-travi

Jiżgura tqegħid sikur u preċiż ta 'elementi precast tqal

---

Fil-qosor, lanċjar ta '180 tunnellata huwa l-aktar siewi fihproġetti ta' bridgefejn il-veloċità, is-sigurtà u l-preċiżjoni huma kritiċi.







Il-proċedura ta' produzzjonigħall-użu aLanċjar tal-pont ta '180 tunnellata(tnedija tal-gantry) biex twaqqaf travi tal-konkrit prefabbrikat issegwi sekwenza definita sew-mill-fabbrikazzjoni sat-tqegħid finali. Hawnhekk hawn ħarsa ġenerali ċara, pass-pass-:

---

1. Precast Beam Fabrication 🧱

Travi (I-travi, travi T-, jew travi kaxxa) humamitfugħa f'tarzna precast

Użu ta'pretensjoni (pre/post{0}}tensjoni)għas-saħħa

Vulkanizzar, kontrolli tal-kwalità, u spezzjoni dimensjonali

It-travi huma mmarkati u maħżuna għat-trasport

---

2. Trasport lejn is-sit 🚚

Travi huma kkunsinnati bl-użutrejlers jew bogies tat-trasport

Mogħtija jew:

Direttament taħt il-lanċjar, jew

Għal żona ta’ waqfien ħdejn il-pont

---

3. Luncher Assembly & Setup 🏗️

Il-Gantry tal-varar ta '180 tunnellatahuwa mmuntat fuq-sit

Pożizzjonat fuq mollijiet jew abutments kompluti

Jinkludi:

Qafas ta 'trave prinċipali

Vinċijiet/trolleys tal-irfigħ

Saqajn ta' appoġġ (quddiem u ta' wara)

Il-kontrolli u l-ittestjar tat-tagħbija jsiru qabel l-operazzjoni.

---

4. Pożizzjonament tal-Launcher (Tħejjija tal-Ispan) 📏

Il-lanċjar jimxi 'l quddiem lejn il-medda li jmiss

Riġel ta 'quddiem tistrieħ fuq il-moll li jmiss, riġel ta' wara fuq il-medda ta 'qabel

Is-sistema hija allinjata u stabbilizzata

---

5. Proċess ta 'rfigħ tar-raġġ ⬆️

Raġġ precast jitqiegħed taħt il-lanċjar

Sistema tal-irfigħ (vinċijiet jew strand jacks)jerfgħu t-travu

Ir-raġġ huwa sospiż b'mod sikur b'frejms ta 'rfigħ

---

6. Ivvjaġġar tar-raġġ (Moviment Lonġitudinali) ➡️

Ir-raġġ imtella huwamċaqalqa tul il-trave tal-lanċjar

It-tròli jġorru r-raġġ għall-pożizzjoni korretta tal-firxa

---

7. Tqegħid tar-raġġ & Allinjament 🎯

Raġġ huwaimniżżla fuq beringsfuq mollijiet/abutments

Aġġustamenti fini jiżguraw:

Allinjament korrett

Bilqiegħda xierqa fuq elastomeriku jew pot bearings

---

8. Twaħħil u Stabbilizzazzjoni Temporanji 🔧

Ir-raġġ huwa mwaħħal temporanjament bl-użu:

Bracing

Shear keys jew clamps

Jipprevjeni l-moviment qabel l-integrazzjoni sħiħa tal-gverta

---

9. Ripetizzjoni għal Travi li Fadal 🔁

Il-proċess huwa ripetut għar-raġġi kollha fil-medda

Tipikament travi multipli għal kull medda

---

10. Launcher Forward Launching 🚀

Ladarba medda tkun kompluta:

Il-lanċjarjimxi 'l quddiem għall-medda li jmiss

Juża l-mekkaniżmu tiegħu stess (sistema ta' tnedija waħedha-)

---

11. Kostruzzjoni tal-Gverta 🛣️

Wara li jitqiegħdu t-travi kollha:

Formwork u rinfurzar installati

Ċangatura tal-gverta hija mitfugħa

Post-tensjoni (jekk meħtieġ)

---

12. Xogħlijiet ta’ Finishing Finali ✅

Parapetti, barrieri, u kisi tal-wiċċ

Installazzjoni ta' drenaġġ u utilitajiet

Spezzjoni finali u ttestjar tat-tagħbija





---







Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
