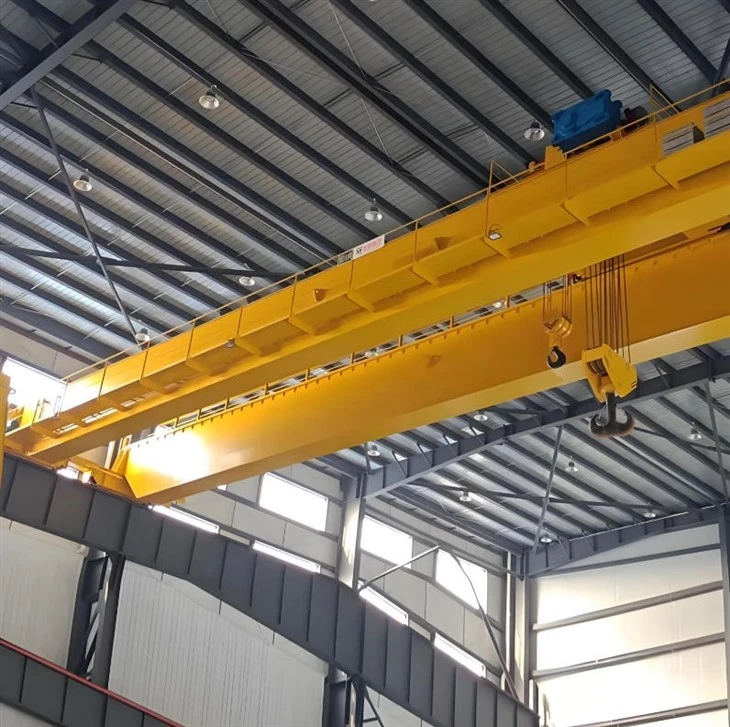

Double Girder Electric Overhead Bridge Crane Għall-Workshop

Għaliex Agħżel Dan il-Krejn?

✔ L-aħjar għall-industriji ta' l-azzar-tqil– Timmassimizza l-produttività fl-immaniġġjar tal-metall.
✔ Tnaqqas l-ispejjeż tax-xogħol– Jimminimizza x-xogħol ta 'armar manwali.
✔ Ittejjeb is-sigurtà fuq il-post tax-xogħol– L-ebda ktajjen maħlula jew bragi.



Karatteristiċi & Komponenti Ewlenin

1. Double Girder Bridge Struttura

Żewġ travi heavy-duty (-kaxxa jew disinn ta' l-irfid) għal kapaċità ta' tagħbija għolja (tipikament5–100+ tunnellati).

Jipprovdi aħjargħoli tal-ganċuspanminn krejnijiet ta'-travu wieħed.

2. Lifter elettromanjetiku (Electromagnet)

Powered byKurrent DCbiex tiġġenera kamp manjetiku qawwi.

Jista 'jtella'pjanċi ċatti tal-azzar, vireg tondi, jew metall skreppjatmingħajr bragi/ktajjen.

Forza ta 'rfigħ aġġustabbli(tvarja skond il-ħxuna u l-piż tal-materjal).

3. Trolley & Hoist System

Troli motorizzatjiċċaqlaq tul it-travi għal pożizzjonament preċiż.

Mekkaniżmu tal-parank(katina jew ħabel tal-wajer) tgħolli/tbaxxi l-elettrokalamita.

Xi mudelli jinkludu arotatorgħat-tidwir tat-tagħbijiet.

4. Enerġija u Sistema ta 'Kontroll

Provvista ta 'enerġija elettrika(bil-batterija backup għas-sigurtà).

Kabina jew kontroll mill-bogħodgħall-flessibbiltà tal-operatur.

Regolatur tal-vultaġġbiex taġġusta s-saħħa manjetika.

5. Sistemi tas-Sigurtà

Qawwa ta' emerġenza-mitfija(EPO) f'każ ta' nuqqas ta' enerġija.

Protezzjoni ta 'tagħbija żejdabiex jipprevjenu distakkament tal-kalamita.

Sistema ta' kontra-tbandilgħall-irfigħ stabbli.



Tqabbil: Krejnijiet Overhead Ibbażati fuq Hook-Elettromanjetiku vs

Karatteristika	Krejn elettromanjetiku	Standard Hook Crane
Tip ta 'Tagħbija	Metalli tal-ħadid biss	Kwalunkwe materjal (bil-bragi)
Veloċità ta 'rfigħ	Aktar mgħaġġel (l-ebda armar)	Aktar bil-mod (jeħtieġ twaħħil)
Preċiżjoni	Għoli (kuntatt dirett)	Jiddependi fuq il-ħila tal-armar
Manutenzjoni	Ogħla (partijiet elettriċi)	T'isfel (mekkaniċi biss)



Komponenti ewlenin: Bearing, Gearbox, Mutur, Pompa

Post ta 'Oriġini: Henan, iċ-Ċina

Garanzija: 1 Sena

Piż (KG): 2000 kg

Spezzjoni tal-vidjo ħierġa-:Pprovduta

Rapport tat-Test tal-Makkinarju: Ipprovdut

Disinn: Raġġ doppju

Effettività: effiċjenza għolja

Veloċità operattiva: Operazzjoni b'veloċità għolja

Stabbiltà:Funzjoni kontra -swing

Kulur: Mhux obbligatorju

Sors tal-Enerġija: 110V/220V/230V/380V/440V, personalizzat

Span: 7.5-31.5m

Hawn tqassim dettaljat tal-komponenti ta' Double Girder Electric Overhead Bridge Crane għal Workshop:



1. Komponenti Strutturali Prinċipali

A. Double Girder Bridge

Żewġ travi paralleli(kaxxa-disinn tat-tip jew irfid) li jkopri l-bajja tal-krejn.

Magħmula minn azzar ta'-saħħa għolja għalrfigħ ta'-tagħbija tqila (5-100+ tunnellati).

Jipprovdigħoli tal-ganċ akbarminn krejnijiet ta'-travu wieħed.



B. Trakkijiet tat-Tmiem (Karozzi tat-Tmiem)

Gwarniċi tal-azzar bilrotili jimxu fuq il-binarji tar-runway.

Fihmuturi tas-sewqan, brejkijiet, u buffersgħall-moviment.

C. Travi u Binarji tar-Runway

Appoġġ l-istruttura kollha tal-krejn.

Installat fuq kolonni tal-bini jew appoġġi indipendenti.

2. Irfigħ & Immaniġġjar Komponenti

A. Elettrokalamita (Kalamita tal-Irfigħ)

Komponent ewlieni lijiġġenera kamp manjetikumeta enerġizzat.

DC-mħaddma(Teħtieġ rettifikatur biex jikkonverti AC għal DC).

Tipi:

Kalamiti rettangolarigħal pjanċi/folji.

Kalamiti ċirkolarigħal kojls/ruttam.

Kalamiti b'ħafna -arbligħal forom irregolari.

B. Sistema ta 'Provvista ta' Enerġija Magnet

Rettifikatur tat-tiristori– Jikkonverti AC għal DC għall-kalamita.

Rukkell tal-kejbil jew sistema tal-festun– Tagħti qawwa lill-kalamita.

Batterija ta 'backup– Tipprevjeni l-waqgħa tat-tagħbija waqt nuqqas ta 'enerġija.

C. Parank & Troli

Parank elettriku(katina jew ħabel tal-wajer) – Jgħolli/jbaxxi l-kalamita.

Troli motorizzat– Iċċaqlaq il-kalamita tul it-travi.

Jistgħu jinkludu arotatorbiex iddawwar tagħbijiet.



3. Sistemi tas-sewqan u tal-moviment

A. Bridge Drive

Muturi, gearboxes, u rotigħal moviment lonġitudinali.

Frekwenza-ikkontrollatagħal startjar/waqfiet bla xkiel.

B. Trolley Drive

Tippermetticross-vjaġġtul it-travi.

Kontroll ta 'preċiżjoni għal pożizzjonament preċiż.

C. Sistemi tal-Ibbrejkjar

Brejkijiet elettromanjetiċi– Għal waqfien immedjat.

Brejkijiet ta' emerġenza– Miżura ta' sigurtà ta' backup.

4. Sistemi elettriċi u ta 'kontroll

A. Kontrolli tal-Operatur

Kontroll pendent(hang-down jew remot bla fili).

Kontroll tal-kabina(għal krejnijiet kbar b'viżibilità aħjar).

B. Panel Elettriku

Swiċċ ewlieni tal-iskonnettjar– Għall-qtugħ tad-dawl.

Kuntatturi, relays, u PLC– Għall-awtomazzjoni.

Protezzjoni ta 'tagħbija żejda– Jipprevjeni l-falliment tal-kalamita.

C. Apparat tas-Sigurtà

Limitatur tat-tagħbija– Tipprevjeni tagħbija żejda.

Swiċċijiet tal-limitu– Twaqqaf il-krejn fit-truf tal-binarji.

Sistema ta' kontra-tbandil– Inaqqas it-tbandil tat-tagħbija.

5. Komponenti Awżiljarji

Sistema tat-tkessiħ– Tipprevjeni sħana żejda tal-kalamita.

Ġestjoni tal-kejbil– Festoon jew rukkell għall-kejbils tal-enerġija/data.

Dawl u allarmi– Għal viżibilità u twissijiet.

Skeċċ

Tekniku prinċipali





Vantaġġi ta 'Double Girder Electric Overhead Bridge Crane għal Workshop

Immaniġġjar Effiċjenti tal-Materjal

Ebda bragi/ktajjen meħtieġa– L-elettrokalamita tgħolli direttament il-materjali tal-ħadid, u jnaqqas il-ħin tal-issettjar.

Tagħbija/ħatt aktar mgħaġġelmeta mqabbla ma' krejnijiet tradizzjonali bbażati fuq il-ganċ-.

Preċiżjoni Għolja u Kontroll

Forza manjetika aġġustabblijippermetti l-immaniġġjar ta 'ħxuna materjali differenti.

Pożizzjonament bla xkielb'kontroll ta' veloċità varjabbli (permezz ta' drives tal-frekwenza).

Żieda fis-Sigurtà

Ebda armar manwaliinaqqas ir-riskji ta' korriment tal-ħaddiema.

Mekkaniżmi ta'-fail safe(qawwa ta 'backup, brejkijiet ta' emerġenza) jipprevjenu qtar tat-tagħbija.

Immaniġġjar tat-Tagħbija Versatili

Jista 'jtella'pjanċi tal-azzar, kolji, pajpijiet, skrapp tal-metall, u partijiet tal-makkinarju.

Adattat għat-tnejnmaterjali f'munzelli u maħlula.

Spazju-Disinn Iffrankat

Struttura ta 'trave doppjatimmassimizza l-għoli tal-ganċ, li tippermetti utilizzazzjoni aħjar tal-ispazju tal-maħżen.

Ebda ħtieġa għal għodda ta 'ikklampjar addizzjonali.

Kompatibbiltà tal-Awtomazzjoni

Jista 'jintegra ma'Sistemi PLCgħal operazzjonijiet awtomatizzati tal-fabbrika.

Jappoġġjamonitoraġġ mill-bogħodgħall-applikazzjonijiet tal-Industrija 4.0.



Applikazzjonijiet ta'Double Girder Electric Overhead Bridge Crane għal Workshop

1. Steel Mills & Metal Fabrication

Immaniġġjarkoljaturi tal-azzar, folji, u pjanċifl-imtieħen tal-irrumblar.

Trasportkkastjar, billetti, u travi strutturali.

2. Tarzni Ruttam & Impjanti tar-Riċiklaġġ

Issortjar u ċaqliqRuttam tal-ħadid.

Tagħbija/ħatt ta 'azzar imqatta' għar-riċiklaġġ.

3. Bini tal-Bastimenti u Makkinarju Tqil

Irfigħsezzjonijiet tal-buq tal-azzar, partijiet tal-magni, u komponenti kbar tal-metall.

Pożizzjonamentstrutturi wweldjatifil-linji tal-assemblaġġ.

4. Kostruzzjoni u Infrastruttura

Immaniġġjarvireg ta 'rinforz (rebar), travi, u oqfsa ta' l-azzar.

Trasportmoduli tal-azzar prefabbrikati.

5. Automotive & Manifattura

NimxuPartijiet tal-metall ittimbratifil-linji tal-produzzjoni.

Immaniġġjaragħfas forom u imut.

6. Portijiet u Loġistika

Tagħbija/ħattmerkanzija tal-azzarminn vapuri u trakkijiet.

Stivarkontenituri u coils tal-azzarfil-btieħi tal-ħażna.



Il-proċedura ta 'produzzjoni għal Double Girder Electric Overhead Bridge Crane għal Workshop tinvolvi diversi stadji ewlenin, mid-disinn għall-ittestjar finali. Hawn taħt hawn ħarsa ġenerali dettaljata-b'-pass:

---

1. Disinn u Inġinerija

Kalkolu ta' Tagħbija u Span: Iddetermina l-kapaċità tal-krejn (45 tunnellata), il-medda (distanza bejn il-binarji), l-għoli tal-irfigħ, u ċ-ċiklu ta 'ħidma (klassifikazzjoni FEM/ISO).

Disinn Strutturali:

Travi prinċipali (disinn tat-tip kaxxa-jew irfid)

Vaguni tat-tarf (għal moviment tul il-binarji)

Parank u mekkaniżmu tat-tròli

Disinn Elettriku u Mekkanika:

Qawwa tal-mutur, gearbox, brejkijiet, u sistema ta 'kontroll

Wiring, pendant/kontroll mill-bogħod tar-radju, jew tħaddim tal-kabina

Software u Simulazzjoni: Analiżi ta' Elementi Finiti (FEA) għall-ittestjar tal-istress.

---

2. Akkwist ta 'Materjal

Pjanċi tal-Azzar u Profili: Azzar ta' kwalità-Q235B/Q345B għolja għal travi.

Komponenti elettriċi: Muturi (parank/vjaġġar), brejkijiet, swiċċijiet tal-limitu, u pannelli tal-kontroll.

Partijiet Mekkaniċi: Roti, gerijiet, ħbula tal-wajer, ganċijiet, u berings.

---

3. Fabbrikazzjoni ta 'Komponenti Ewlenin

A. Double Girder Fabbrikazzjoni

Qtugħ u Iwweldjar: Qtugħ tal-plażma CNC għal preċiżjoni; iwweldjar bl-ark mgħaddas awtomatiku (SAW) għal travi.

Assemblea: Allinja u wweldja l-travi ma 'karrijiet tat-tarf.

Shot Blasting & Painting: Trattament kontra-sadid (primer + topcoat).

B. Assemblaġġ tal-Parank & Trolley

Mekkaniżmu tal-Parank:

Parank tal-ħabel tal-wajer elettriku ta '45 tunnellata (jew parank tal-katina).

Tanbur, mutur, gearbox, u assemblaġġ tal-brejk.

Qafas tat-tròli: Fabbrikazzjoni u immuntar ta 'roti, muturi, u linji.

C. Karozzi tat-Tmiem

Kostruzzjoni tal-qafas: Azzar iwweldjat b'assemblaġġi tar-roti.

Buffers & Bumpers: Installazzjoni għall-protezzjoni tal-ħabta.

---

4. Installazzjoni tas-Sistema Elettrika

Wiring & Kontrolli:

Provvista tal-enerġija (AC 3-fażijiet)

Drives ta' Frekwenza Varjabbli (VFDs) għal tħaddim bla xkiel

Pendenti/sistema ta 'kontroll mill-bogħod

Apparat tas-Sigurtà:

Limitatur ta' tagħbija żejda

Swiċċijiet tal-limitu (vjaġġ ta' fuq/ta' isfel)

Waqfien ta’ emerġenza

---

5. Assemblea u Integrazzjoni

Twaqqif tal-Girders: Immonta travi doppji fuq vaguni tat-tarf.

Installazzjoni tat-tròli u tal-parank: Pożizzjona trolley bejn it-travi; parank sigur.

Allinjament Ferrovjarju: Żgura li l-binarji tar-runway huma livell u paralleli.

---

6. Ittestjar u Kontroll tal-Kwalità

A. Ittestjar tal-Fabbrika (Qabel il-Ġarr)

Nru-Test tat-Tagħbija: Mexxi krejn mingħajr tagħbija biex tivverifika l-moviment, il-brejkijiet u l-kontrolli.

Test tat-Tagħbija:

Test Statiku: 1.25 × tagħbija ratata (56.25 tunnellata) għal 10 minuti.

Test Dinamika: 1.1 × tagħbija ratata (49.5 tunnellata) b'movimenti.

Kontrolli tas-Sigurtà: Ivverifika swiċċijiet tal-limitu, waqfien ta 'emerġenza, u protezzjoni ta' tagħbija żejda.

B. Fuq-Ittestjar tas-Sit (Wara l-Installazzjoni)

Erġa-wettaq it-testijiet tat-tagħbija taħt is-superviżjoni tal-klijent.

---

7. Żebgħa u Protezzjoni mill-Korrużjoni

Kisi Finali: Żebgħa reżistenti għat-temp-(eż., primer rikk taż-żingu epoxy-).

Marki: Tikketti għall-kapaċità tat-tagħbija, twissijiet, u informazzjoni tal-manifattur.

---

8. Ippakkjar & Kunsinna

Żarmar (jekk meħtieġ): Għal trasport faċli.

Ippakkjar: Tgeżwir li ma jgħaddix ilma minnu għat-tbaħħir bil-baħar/art.

---

9. Installazzjoni u Kummissjonar (Fuq-Sit)

Spezzjoni tar-Raġġ tar-Runway: Tiżgura allinjament u saħħa xierqa.

Assemblaġġ tal-Krejn: Erġa' għaqqad it-travi, il-parank, u s-sistemi elettriċi.

Ittestjar Finali: Iwettaq testijiet tat-tagħbija u taħriġ tal-operatur.
