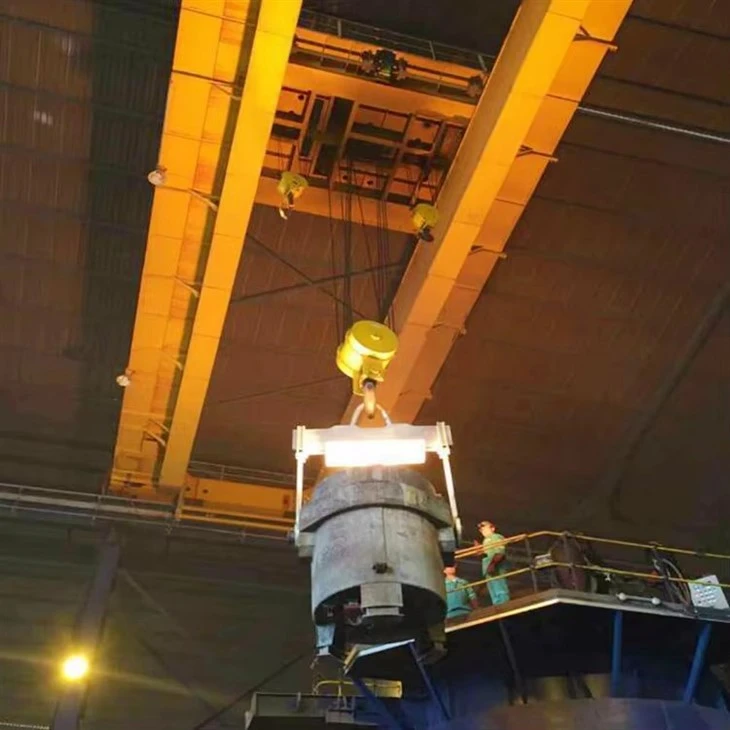

QDY Metallurgic Double Girder Casting Overhead Crane

Għaliex Agħżel Krejn QDY?

Inti tagħżel QDY Metallurgic Double Girder Casting Crane fuq krejn overhead standard meta:

It-Tagħbija hija Perikoluża:Qed timmaniġġjametall imdewweb.

Is-sigurtà hija ta' importanza kbira:Il-konsegwenzi ta’ falliment huma katastrofiċi. Is-sistemi żejda mhumiex-negozjabbli.

Preċiżjoni hija Meħtieġa:Il-proċess jitlob kontroll eżatt tat-tferrigħ biex jiżgura l-kwalità tal-prodott u s-sigurtà tal-operatur.

L-Ambjent huwa Estrem:Il-krejn huwa espost għal sħana intensa, xrar, u trab.

Uptime huwa Kritiku:Il-krejn huwa parti integrali minn proċess kontinwu ta' produzzjoni ta'-valur għoli fejn il-waqfien jiswa eluf ta' dollari kull minuta.



Tqabbil vs Krejnijiet Standard Double Girder

Karatteristika	QDY Metallurgical Crane	Krejn Standard Double Girder
Użu Primarju	Immaniġġjar kuċċarini tal-metall imdewweb	Immaniġġjar ġenerali tal-materjal
Karatteristiċi tas-Sigurtà	Sistemi żejda:brejkijiet doppji, muturi doppji, tarki tas-sħana	Brejkijiet singoli standard, l-ebda protezzjoni speċjali tas-sħana
It-twaħħil tal-irfigħ	Travu speċjalizzat għall-irfigħ tal-kuċċa jew ganċ C-	Ganċ standard
Preċiżjoni tal-Kontroll	Għolja estremament(għall-tferrigħ), b'VFDs fuq il-mozzjonijiet kollha	Jista 'jkun bażiku jew preċiż, skond l-għażla
Protezzjoni Ambjentali	Għoli:Sħana, spark, u reżistenza għat-trab	Minimi
Spiża	Ogħla b'mod sinifikanti	T'isfel



Komponenti ewlenin: Bearing, Gearbox, Mutur, Pompa

Post ta 'Oriġini: Henan, iċ-Ċina

Garanzija: 1 Sena

Piż (KG): 2000 kg

Spezzjoni tal-vidjo ħierġa-:Pprovduta

Rapport tat-Test tal-Makkinarju: Ipprovdut

Disinn: Raġġ doppju

Effettività: effiċjenza għolja

Veloċità operattiva: Operazzjoni b'veloċità għolja

Stabbiltà:Funzjoni kontra -swing

Kulur: Mhux obbligatorju

Sors tal-Enerġija: 110V/220V/230V/380V/440V, personalizzat

Span: 7.5-31.5m

Dan il-krejn huwa sistema kumplessa ta 'partijiet integrati ddisinjati għal sigurtà u affidabilità massima fl-ambjent estrem tal-immaniġġjar tal-metall imdewweb. Il-komponenti jistgħu jiġu kategorizzati f'diversi sistemi kritiċi.

1. Sistema Strutturali (Il-Qafas -Tqil)

Din is-sistema hija mibnija biex tiflaħ piż enormi, sħana, u xokk termali.

Travi Prinċipali tal-Pont (Girder Doppju):Żewġ travi tal-kaxxa tal-azzar fabbrikati estremament robusti li jiffurmaw it-tagħbija primarja-li jġorru travu orizzontali. Huma magħmulin minn pjanċi tal-azzar ta '-tensjoni għolja u huma ddisinjati biex jirreżistu t-tgħawwiġ (deflessjoni) taħt it-tagħbija sħiħa tal-kuċċa u l-espansjoni termali.

Trakkijiet tat-Tmiem u Bogies tal-Ivvjaġġar:L-assemblaġġi f'kull tarf tal-pont li fihom il-komponenti biex iċaqlaq il-krejn kollu.

Roti tal-Ivvjaġġar:Roti tal-azzar-kbir, falsifikati jew liga li jimxu fuq il-binarji tar-runway. Ħafna drabi huma mgħammra bihomdouble-rimmijietbiex jipprevjenu derailment minn allinjament ħażin tal-binarji.

Muturi tas-sewqan:Muturi elettriċi b'saħħithom,-issiġillati tajjeb li jħaddmu r-roti tal-ivvjaġġar.

Reducers tal-Gear Bevel:Ipprovdi t-torque meħtieġ biex iċċaqlaq il-krejn massiv tul ir-runway.

Sistema tar-runway:Il-binarju fiss li l-krejn jimxi fuq. Għal krejn QDY, din hija struttura rinfurzata ħafna, ħafna drabi tuża binarji b'saħħithom tal-azzar bħalQU100jewQU120.

2. Sistema ta 'l-irfigħ u l-inklinazzjoni (Il-Makkinarju tal-Qofol)

Din hija l-qalba tal-krejn tal-ikkastjar, iddisinjat b'redundancy massiva.

Assemblaġġ tal-Parank Prinċipali:Is-sistema primarja għall-irfigħ tal-kuċċa sħiħa.

Mutur(i) tal-parank:Ħafna drabi karatteristiċimuturi doppji (twin-drive) għal sensja. Jekk mutur wieħed ifalli, l-ieħor jista 'jbaxxi t-tagħbija b'mod sikur.

Reducer immirat:Gearbox ta'-duty tqila, ta' torque-għoli li tittraduċi l-qawwa tal-mutur f'forza ta' rfigħ.

Tanbur:Iċ-ċilindru kbir ta 'l-azzar li madwaru huwa mdawwar il-ħabel tal-wajer.

Ħabel tal-Wajer u Qavib:Ħabel tal-wajer tal-azzar ta'-grad għoli,-reżistenti għas-sħana li jgħaddi minn fuq taljoli (sheaves) iddisinjati apposta. Il-ħabel huwa spiss mgħammargwardji tal-istainless steelgħall-ispark u protezzjoni tas-sħana.

Parank Awżiljarju/Mekkaniżmu ta' Mejjel:Is-sistema għall-kontroll tal-ferra.

Din hija tipikament it-tieni, unità ta ' parank indipendenti jew dedikatsistema idrawlikali jgħaqqad mal-mekkaniżmu tal-inklinazzjoni tal-ladle.

Jippermetti lill-operatur jikkontrolla b'mod preċiż l-angolu tal-kuċċara għat-tferrigħ, b'moviment fin ħafna u gradwali biex jipprevjeni t-titjir.

Raġġ tal-Irfigħ tal-kuċċa (jew C-Ganċ):Sekwestru speċjalizzat,-mkessaħ jew bis-sħana-protett li jgħaqqad mat-trunnions tal-kuċċara tal-metall imdewweb. Mhuwiex ganċ standard.



3. Sistema tat-Trolli (Il-Moviment fuq il-Pont)

Qafas tat-tròli:Qafas tqil tal-azzar li jġorr kemm il-paranki prinċipali kif ukoll awżiljarji u jimxi fuq binarji mmuntati fuq iż-żewġ travi prinċipali.

Trolley Drive:Tikkonsisti f'mutur, brejk u reducer li jħaddmu r-roti biex iċċaqlaq it-tròli (u l-kuċċa) tul il-wisa 'tal-bajja tal-krejn.

4. Enerġija u Sistema Elettrika (Is-Sistema Nervuża)

Iddisinjat għal affidabilità u protezzjoni f'ambjent ħarxa.

Panel tal-Kontroll Iżolat/Arja-Kundizzjonata:Il-kabinett elettriku huwa unità ssiġillata u iżolata, ħafna drabi bis-sistema tat-tkessiħ tagħha stess, biex tipproteġi komponenti sensittivi (PLCs, kuntatturi, VFDs) minn sħana radjanti u trab konduttiv.

Drives ta' Frekwenza Varjabbli (VFDs):Installat għalil-mozzjonijiet kollha(parank prinċipali, parank awżiljarju, trolley, vjaġġar tal-pont). Jipprovdu aċċelerazzjoni u deċelerazzjoni estremament bla xkiel u kkontrollati, li huma kritiċi għall-prevenzjoni tat-tbandil tal-kuċċa u jiżguraw tferrigħ preċiż.

Sistema tal-Bar tal-Konduttur (Trekk magħluq):Sistema ta’ twassil tal-enerġija magħluqa għal kollox u robusta li tmexxi t-tul tar-runway. Huwa ferm aktar affidabbli u reżistenti għat-trab u t-titjir minn sistema tal-festuni.

Il-Kabina tal-Operatur:Iżolat ħafna u arja-kundizzjonata bi ħġieġ-riflettiv tas-sħana. Jista 'jiġi mmuntat fuq il-pont tal-krejn jew, b'mod aktar komuni, jitħaddem permezzKontroll mill-bogħod tar-radjubiex iżomm lill-operatur f'distanza sigura.

5. Sistemi ta' Sigurtà u Protezzjoni (Il-Fail-Safes)

Dan huwa dak li verament jiddefinixxi krejn tal-ikkastjar QDY. Is-sensja hija essenzjali.

Sistemi ta' Ibbrejkjar Doppju (Parank Prinċipali):

Service Brake:Brejk tad-diska primarju, rilaxxat bl-elettriku.

Brejk tas-Sigurtà:Brejk sekondarju applikat mekkanikament (spiss fuq in-naħa ta'-veloċità baxxa tar-reducer) li jaġixxi bħala backup. It-tnejn humafail-safe(ir-rebbiegħa-applikata, rilaxxata bl-elettriku).

Limitatur ta' tagħbija żejda:Sensor elettroniku li jipprevjeni lill-krejn milli jerfa' tagħbija lil hinn mill-kapaċità nominali tiegħu. Huwa mezz ta 'sikurezza kritiku.

Sistema ta' Kontra -Tbandil:Sistema ta 'softwer avvanzata li taħdem mal-VFDs biex tikkumpensa u tipprevjeni awtomatikament il-moviment tal-pendlu tal-ladle waqt l-ivvjaġġar.

Sistema tal-użin tal-kuċċa:Skala mibnija-li tipprovdi kejl tal-piż-ħin reali tal-metall imdewweb lill-operatur.

Ilqugħ u Gwardji tas-Sħana:Pjanċi protettivi installati fuq it-travi, it-trakkijiet tat-tarf, u l-pannelli elettriċi biex jiddevjaw is-sħana radjanti mill-ladle hawn taħt.

Anemometru:Senser tal-veloċità tar-riħ li jista 'jallarma lill-operatur jew awtomatikament bil-mod/jwaqqaf l-ivvjaġġar tal-krejn jekk il-veloċitajiet tar-riħ isiru perikolużi għall-kuċċara kbira.

Skeċċ

Tekniku prinċipali





Il-vantaġġi ta 'dan il-krejn huma definiti mill-karatteristiċi ta' sikurezza, ir-robustezza u l-preċiżjoni mingħajr paragun tiegħu f'kundizzjonijiet estremi.

1. Ultimate Safety and Redundancy

Fail-Disinn Sikur:Dan huwa l-vantaġġ ewlieni. Is-sistema hija mfassla bil-filosofija li kwalunkwe punt wieħed ta 'falliment m'għandux iwassal għal katastrofi. Il-karatteristiċi ewlenin jinkludu:

Muturi tal-Parank Doppju (Twin-Drive):Jekk mutur wieħed ifalli, l-ieħor jista 'jbaxxi l-kuċċa b'mod sikur.

Sistemi ta' Ibbrejkjar Doppju:Jinkludi brejk tas-servizz primarju u brejk tas-sigurtà sekondarju applikat mekkanikament fuq il-parank. It-tnejn huma tipikament issettjati fir-rebbiegħa-, li jfisser li jidħlu awtomatikament jekk tintilef il-qawwa.

Limitatur ta' tagħbija żejda:Jipprevjeni l-krejn milli jerfa 'l hinn mill-kapaċità nominali tiegħu, karatteristika kritika minħabba l-valur immens u l-periklu tat-tagħbija.

Sistema tal-użin tal-kuċċa:Jipprovdi dejta tal-piż-ħin reali lill-operatur, kruċjali għall-kontroll tal-proċess u biex tiżgura li t-tagħbija ma taqbiżx il-limiti sikuri.

2. Affidabilità eċċezzjonali u Uptime

Kostruzzjoni robusta:Mibnija bi travi ta' l-azzar heavy-duty, iffabbrikati u komponenti mekkaniċi ta'-kwalità għolja biex jifilħu għall-użu kontinwu f'ambjent ta' produzzjoni 24/7 bħal mitħna tal-azzar. It-tnaqqis tal-waqfien huwa mutur ekonomiku primarju.

Komponenti Protetti:Pannelli elettriċi huma iżolati u spiss arja-kundizzjonata biex jipproteġu PLCs, VFDs, u wajers sensittivi mis-sħana radjanti intensa, li tnaqqas b'mod sinifikanti l-ħsarat elettriċi.

3. Preċiżjoni u Kontroll Superjuri

Drives ta' Frekwenza Varjabbli (VFDs):Standard fuq il-mozzjonijiet kollha (parank, trolley, pont). Il-VFDs jippermettu aċċelerazzjoni u deċelerazzjoni oerhört bla xkiel, li jippermettu:

Kontroll ta' -Tbandil:Awtomatikament jipprevjeni li l-kuċċara titbandal waqt it-trasport, periklu kbir għas-sigurtà.

Tferrigħ preċiż:Il-mekkaniżmu awżiljarju tal-parank/inklinazzjoni jippermetti kontroll fin u gradwali biex it-tarf tal-kuċċara, u jiżgura ferragħ preċiż mingħajr ma titjir tal-metall imdewweb.

4. Mibnija għal Ambjenti Estremi

Reżistenza għas-Sħana:Mgħammar b'ilqugħ tas-sħana fuq it-travi u t-trakkijiet tat-tarf, żebgħa-temperatura għolja, u ħafna drabi komponenti mkessħa bl--ilma (bħat-travu ta' l-irfigħ) biex jipproteġu l-krejn minn ħsara termali.

Protezzjoni kontra x-xrar u t-trab:Karatteristiċi bħall-ilqugħ tal-ħabel tal-wajer tal-istainless steel u komponenti elettriċi ssiġillati jipprevjenu ħsara minn xrar u trab konduttiv, li huma prevalenti fl-impjanti metallurġiċi.

5. Sikurezza u Ergonomija Mtejba tal-Operatur

Kontroll mill-bogħod tar-radju:Jippermetti lill-operaturi jikkontrollaw il-krejn minn distanza sigura, b'veduta ottimali tal-kuċċara u l-proċess tat-tferrigħ, 'il bogħod mis-sħana u ż-żoni potenzjali tat-tixrid.

Kabina iżolata:Jekk il-kabina-imħaddma, hija mgħammra b'mod sħiħ b'arja kondizzjonata u ħġieġ-riflettiv tas-sħana biex tipproteġi lill-operatur.



L-applikazzjoni ta 'dan il-krejn hija speċifika ħafna u kritika għall-proċess ta' produzzjoni primarja fit-tidwib tal-metall u l-funderiji.

1. Applikazzjoni Primarja: Immaniġġjar tal-Ladle tal-metall imdewweb

Il-funzjoni ewlenija hija li tittrasporta kuċċarina mimlija b'metall imdewweb u ferragħha f'bastiment jew moffa ieħor. Dan jinkludi:

Fran tal-Iċċarġjar:It-trasport tal-ħadid imdewweb minn mixer jew kalkara tal-funderija għal Forn tal-Ossiġnu Bażiku (BOF) jew Forn tal-Ark Elettriku (EAF).

Eżempju: Ċaqliq ta' kuċċarina ta' ħadid imdewweb mill-kalkara tal-funderija għall-konvertitur tal-produzzjoni tal-azzar.

Tferrigħ u Tidwib:

Tidwib Kontinwu:It-tmigħ ta 'azzar imdewweb mill-ladle fit-tundish u l-moffa ta' magna tal-ikkastjar kontinwu.

Tidwib tal-ingotti:Tferra metall imdewweb f'forom kbar biex jiffurmaw ingotti jew ċangaturi.

Tferrigħ tal-Funderija:Fil-funderiji, tferra b'mod preċiż ħadid imdewweb, azzar, jew metalli oħra f'forom tar-ramel jew tipi oħra ta 'moffa biex joħolqu kkastjar.

2. Flussi tax-Xogħol tal-Industrija Speċifiċi

Imtieħen tal-Azzar Integrati:

Trasport imdewweb mill-Kalkara tal-funderijalill-ħanut tal-azzar.

Immaniġġja kuċċarini fil-ikkastjar kontinwubajja.

Funderiji (Ħadid u Mhux-Ħadid):

Għolli reċipjenti għat-tferrigħ (kuċċaruni, griġjoli) minn fran li jżommu (eż., cupola, forn tal-induzzjoni) u ttrasporthom lejn stazzjonijiet tat-tferrigħ biex timla l-forom.

Funderiji mhux tal--ħadid (Aluminju, Ram):

Immaniġġjar ta 'griġjoli kbar jew kuċċarini ta' aluminju jew ram imdewweb għal proċessi ta 'liga, trasferiment, jew ikkastjar.



Il-proċess ta' manifattura ta' aQDY metallurġiku ikkastjar pont krejnjinvolvi kontroll strett tal-kwalità u inġinerija speċjalizzata biex tiżgura durabilità, reżistenza għas-sħana, u sigurtà. Hawn taħt hawn tqassim pass-pass-tal-proċedura tal-produzzjoni:

1. Disinn u Inġinerija

Tagħbija u Analiżi tal-Ambjent– Kalkoli għalkapaċità ta' rfigħ (5–500+ tunnellati), span, u reżistenza tas-sħana.

Immudellar CAD/3D– Disinn strutturali, simulazzjonijiet ta' stress (FEA), u konformità ma'Standards ISO, FEM, jew GB.

Personalizzazzjoni– Karatteristiċi mhux obbligatorji (isplużjoni-, paranki iżolati, awtomazzjoni) huma integrati.



2. Għażla tal-Materjal u Preparazzjoni

Travi Prinċipali u Karrijiet Tmiem– Azzar ta'-saħħa għolja (Q345B, Q460C) jew azzar liga reżistenti għas-sħana-.

Ħbula tal-Wajer u Snanar– Speċjaliazzar liga-trattat bis-sħana(għall-immaniġġjar tal-metall imdewweb).

Komponenti elettriċi– Kejbils, muturi, u materjali ta' insulazzjoni reżistenti-temperatura-għoli.



3. Fabbrikazzjoni ta 'Komponenti Ewlenin

A. Kostruzzjoni tal-Girder tal-Pont

Qtugħ u Iwweldjar– Qtugħ tal-plażma/lejżer CNC għal preċiżjoni;iwweldjar bl-ark mgħaddas (SAW)għal ġonot ta'-saħħa għolja.

Trattament tas-Sħana– It-ttemprar-li jtaffi l-istress biex jipprevjeni d-deformazzjoni.

Makkinar– Tħaffir, tħin, u tħin tal-wiċċ għall-eżattezza tal-assemblaġġ.

B. Assemblaġġ tal-Parank & Trolley

Parank Drum & Gearbox– Makkinarju għal tħaddim bla xkiel; ttestjati taħtTagħbija ratata 1.25x.

-Brejkijiet Reżistenti għas-Sħana– Diska doppja-brejkijiet elettromanjetiċi biex jinżammu b'mod sigur-.

Ganċ tal-kuċċa u Lukkett tas-Sigurtà– Falsifikati u ttestjati ultrasonikament għal xquq.

C. End Trucks & Runway System

Makkinar tar-roti u tal-ferrovija– Roti ta 'l-azzar imwebbes għal ħajja twila ta' xedd.

Drive Motors & Reducers– Mgħammra bimekkaniżmi kontra -skidgħal tagħbijiet tqal.



4. Integrazzjoni tas-Sistema Elettrika u ta 'Kontroll

Festoon/Sistema tal-Bar tal-Konduttur– Għall-provvista tal-enerġija tul ir-runway.

Drives ta' Frekwenza Varjabbli (VFDs)– Għal kontroll tal-veloċità bla xkiel u effiċjenza enerġetika.

Ċirkwiti tas-Sigurtà– Sensers ta’ tagħbija żejda, swiċċijiet tal-limitu, u waqfien ta’ emerġenza.

Kontrolli tal-Operatur– Pendenti, kabina, jewsistemi remoti/awtomatizzati.



5. Trattament tal-wiċċ u Protezzjoni mill-Korrużjoni

Sandblasting (SA 2.5 Grad)– Tneħħi s-sadid u ttejjeb l-adeżjoni taż-żebgħa.

Żebgħa/Kisi ta'-Temp– Primer rikk taż-żingu + topcoat reżistenti għas-sħana-(sa800 grad).

Insulazzjoni tal-Komponent Kritiku– Fibra taċ-ċeramika jew kisjiet refrattorji fuq ganċijiet u ħbula.



6. Assemblea u Ittestjar

A. Kontrolli ta' Qabel l--Armar

Spezzjoni dimensjonali ta' travi, trolley, u vaguni tat-tarf.

Allinjament ta' binarji tar-runway u binarji tal-krejn.

B. Ittestjar tat-Tagħbija (Skond Standards ISO 4310 / GB)

Nru-Test tat-Tagħbija– Jiċċekkja l-funzjonijiet tal-mutur, tal-brejk u tal-ivvjaġġar.

Test tat-Tagħbija Statika – Kapaċità nominali 1.25xgħal 10+ minuti.

Test tat-Tagħbija Dinamika – Kapaċità nominali 1.1xb'movimenti ripetuti.

Test tal-Brejk ta' Emerġenza– Jivverifika mekkaniżmi sikuri-fallibbli.

C. Validazzjoni tar-Reżistenza għas-Sħana (Għal Krejnijiet tal-Funderija)

Espożizzjoni simulata ta'-temperatura għolja (jekk meħtieġ).



7. Ippakkjar & Kunsinna

Żarmar (jekk meħtieġ)– Għal krejnijiet kbar, il-komponenti jintbagħtu separatament.

Ippakkjar kontra l--Korrużjoni– Film VCI jew dessikant għat-trasport barra l-pajjiż.

Dokumentazzjoni– Manwali, rapporti tat-test, u ċertifikazzjonijiet (CE, ISO, GOST, eċċ.).



8. Installazzjoni u Kummissjonar (Fuq-Sit)

Allinjament tar-runway u assemblaġġ mill-ġdid tal-krejn.

Ittestjar tat-tagħbija finali u taħriġ tal-operatur.

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
