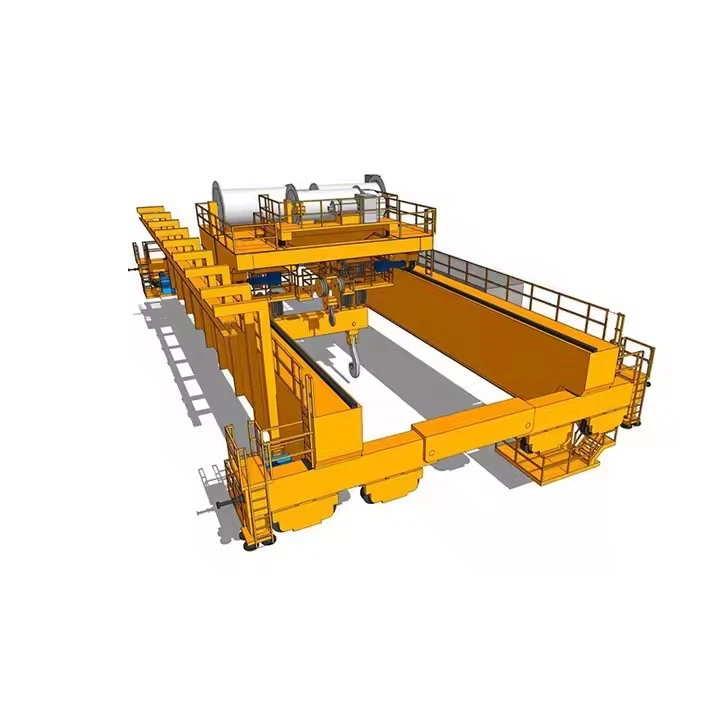

Krejn ta 'l-għoli Ewropew

Tipi ta 'krejnijiet ġenerali Ewropej

(A) Krejnijiet ta 'l-għoli tal-girder wieħed

Kapaċità:Sa 20 tunnellata

Span:Sa 25m

Applikazzjonijiet:Workshops, imħażen, użu industrijali ħafif

Vantaġġi:Kosteffikaċi, faċli biex tinstalla, adattat għal irfigħ moderat

(B) Krejnijiet ta 'l-għoli tal-girder doppju

Kapaċità:5T sa 500T +

Span:Sa 40m

Applikazzjonijiet:Pjanti tal-azzar, stazzjonijiet tal-enerġija, tarznari, industrija tqila

Vantaġġi:Għoli ogħla ta 'rfigħ, stabbiltà aħjar, ħajja ta' servizz itwal

(C) Krejnijiet li ma jagħmlux splużjoni (Ċertifikati Atex)

Użat fiAmbjenti perikolużi(Pjanti kimiċi, raffineriji taż-żejt, minjieri).

KaratteristiċiMuturi reżistenti għall-ispark, sistemi elettriċi magħluqa, u komponenti anti-statiċi.

(D) Krejnijiet tal-Proċess (Applikazzjonijiet Speċjalizzati)

Krejnijiet tal-ladle(għal metall imdewweb fil-funderiji).

Krejnijiet manjetiċi u grab(għall-immaniġġjar tar-ruttam).

Krejnijiet tal-kamra nadifa(għal industriji semikondutturi \/ farmaċewtiċi).



Paragun: Krejnijiet Ewropej vs Ċiniżi

Karatteristika	Krejn Ewropew	Krejn Ċiniż
Standards	En \/ fem \/ din	GB (Standards Ċiniżi)
Sigurtà	Sistemi żejda, Konformità ATEX	Karatteristiċi bażiċi tas-sigurtà
Preċiżjoni	Għoli (VFD, Kontrolli tas-Servo)	Moderat
Prezz	Spiża inizjali ogħla	Aktar aċċessibbli
Ħajja	25-30+ snin	15-20 snin



Struttura tal-pont 1. (girders ewlenin u vaguni tat-tarf)

(A) Kostruzzjoni doppja tal-girder (l-iktar komuni fl-Ewropa)

Girders tat-tip tal-kaxxa(azzar iwweldjat, standard en 10025) għal tagħbijiet tqal (sa 500t +).

Girders tal-irfid(eħfef, għal meded twal).

Fem 1. 001- konformiDisinn għar-reżistenza għall-għeja.

(B) Trakkijiet tat-tmiem (vaguni tat-tarf)

Roti:Azzar falsifikat, trattat bis-sħana (DIN 15018).

Drive Motors:Effiċjenza għoljaMuturi IE3 \/ IE4(Siemens, ABB).

Buffers:Assorbituri idrawliċi jew tal-polyurethane.



2. Mekkaniżmu ta 'l-irfigħ

(A) parank tal-ħabel tal-wajer elettriku (komuni fil-krejnijiet tal-UE)

Mutur tal-parank: Ibbrejkjar riġenerattiv(effiċjenti fl-enerġija).

Drum & Rope: Ħabel tal-wajer tal-azzar galvanizzat (DIN 3055).

Sistema tal-brejkijiet:Brejkijiet ta 'diska b'diska doppja (EN 13155).

Blokk tal-ganċ:Azzar falsifikat,SWL Immarkat (Tagħbija ta 'Ħidma Sikura).

(B) parank tal-katina (għal kapaċitajiet aktar baxxi)

En 13157- konformi(paranki tal-katina manwali \/ elettrika).

Użat fiWorkshops & Applikazzjonijiet ta 'Duty Light.

3. Sistema tat-Trolley (Travel Cross)

Frame Trolley:Azzar imsaħħaħ biDiflessjoni baxxa.

Unità tas-sewqan: Ikkontrollat ​​mill-VFDgħal aċċellerazzjoni bla xkiel.

Bearings tar-roti: Bearings SKF \/ FAGgħal ħajja twila.

4. Sistema tar-Runway & Rail

Travi tar-runway:Azzar (grad s355jr) jewAluminju (għal bżonnijiet ħfief).

Binarji tal-krejn: En 13674-1 standard(A55, A65, Profili A100).

Klampi tal-ferrovija:Tipprevjeni l-moviment tal-krejn waqt il-manutenzjoni.

5. Sistema Elettrika u ta 'Kontroll

(A) Provvista ta 'enerġija

400V \/ 50Hz (3- fażi)(Standard fl-UE).

Sistema FestoonjewRukkell tal-kejbilgħall-kunsinna tal-enerġija.

(B) Panew tal-Kontroll

Ibbażat fuq il-PLC(Siemens, Schneider).

Limiter ta 'tagħbija żejda (en 14492-2 konformi).

(C) Interfaces tal-operatur

Pendant Control (ip 65- rated).

Radju Remote (marka HBC \/ Telecrane).

Kontroll tal-Kabina (bil-joystick & touchscreen).

6. Komponenti tas-Sigurtà (EN-konformi)

Komponent	Funzjoni	Standard
Limitu ta 'swiċċijiet	Tipprevjeni l-ivvjaġġar żejjed	En 60204-32
Kontra l-kolliżjoni	Għal sistemi multi-crane	EN 13001
Waqfien ta 'emerġenza	Istantanjament tnaqqas il-poter	EN 13850
Ċellula tat-Tagħbija	Monitoraġġ tal-piż f'ħin reali	EN 13155
Brejkijiet tal-maltemp	Serraturi tal-krejn fi rjieħ għoljin	DIN 15018

.

7. Aġġornamenti mhux obbligatorji (Standards Ewropej)

Drives tal-frekwenza varjabbli (VFDs)- ABB \/ Siemens (kontroll tal-veloċità bla xkiel).

Awtomazzjoni (sensuri IoT)- Manutenzjoni ta 'tbassir, monitoraġġ mill-bogħod.

Proof-Esplużjoni (ATEX)- Għal żoni perikolużi.

Mehmuż manjetiċi \/ grab- Għal ruttam, kolji, materjali bl-ingrossa.



Paragun: Komponenti Ewropej vs Ażjatiċi

Komponent	Standard Ewropew	Alternattiva Asjatika
Girders tal-azzar	S355JR (EN 10025)	Q235B (Ċiniż GB)
Mutur tal-parank	Siemens \/ ABB (IE4)	Ġeneriku (ie2)
Brejkijiet	Diska doppja (EN 13155)	Diska waħda
Sistema ta 'kontroll	Ibbażat fuq PLC (Siemens)	Ibbażat fuq ir-relay

​

Skeċċ

Tekniku ewlieni



Vantaġġi ewlenin tal-krejnijiet ġenerali Ewropej

Konformità tas-sigurtà superjuri

Aderenza stretta għalEN 13001, FEM 1.001, u DIN 15018standards.

KaratteristiċiSistemi ta 'ibbrejkjar doppju, protezzjoni ta' tagħbija żejda, u waqfiet ta 'emerġenza(EN 13155).

Preċiżjoni għolja u operazzjoni bla xkiel

Muturi kkontrollati mill-VFD(Siemens, ABB) għal moviment bla jerk.

Awtomazzjoni bbażata fuq il-PLCJippermetti mogħdijiet ta 'rfigħ programmabbli.

Effiċjenza fl-enerġija

Jiġifieri 4- muturi tal-klassi+ L-ibbrejkjar riġenerattiv inaqqas il-konsum tal-enerġija b '15-30%.

ĦafifaTravi tar-runway tal-aluminjuDisponibbli għal tagħbija strutturali mnaqqsa.

Durabilità estrema

S355Jr Girders tal-AzzarJirreġistra 500, 000+ ċikli tat-tagħbija (FEM 1.001 Grupp 4M).

Bearings SKF \/ FAGuĦbula tal-wajer galvanizzati(DIN 3055) għar-reżistenza għall-korrużjoni.

Karatteristiċi intelliġenti

IoT-attivatManutenzjoni Tbassir(sensuri tal-vibrazzjoni \/ temperatura).

Teknoloġija kontra t-tbatijaGħal pożizzjonament ta 'preċiżjoni millimetru.

Għażliet ta 'personalizzazzjoni

Iċċertifikat AtexMudelli għal atmosferi splussivi.

-25 grad sa +60 gradFirxa operattiva (varjanti tal-Artiku \/ tropikali).





Industrija	Uża każ	Karatteristiċi speċjali
Karozzi	Assemblaġġ tal-magna \/ korp	<5mm positioning accuracy
Mills tal-azzar	Immaniġġjar tal-Ladle (sa 500t)	Shroud reżistenti għas-sħana + brejkijiet doppji
Enerġija mir-riħ	Installazzjoni tax-xafra tat-turbina	40m + span + serraturi tal-maltemp
Pharma	Immaniġġjar tal-Komponenti tal-Kamra Nadifa	Stainless Steel + Filtri Hepa
Portijiet	Gantries tal-kontejners	A100 Rail + 10, 000+ Ċikli tad-Dazju





1. Disinn u inġinerija
Rekwiżiti Ġbir:

Il-kapaċità tat-tagħbija (eż., 10t, 50t, 100t, eċċ.), Span, għoli tal-irfigħ, u ambjent operattiv huma definiti.

Il-ħtiġijiet ta 'personalizzazzjoni huma vvalutati, bħal modi ta' kontroll (pendent, bla fili, kabina) u karatteristiċi speċjali (eż., Kontra l-kolliżjoni, protezzjoni ta 'tagħbija żejda).

Disinn preliminari:

Inġiniera strutturali u disinjaturi tal-krejnijiet joħolqu d-disinn inizjali tal-krejn, inkluż ir-raġġ ewlieni, ġarr tat-tarf, sistema ta 'rfigħ, sistema ta' trolley, mekkaniżmu ta 'l-ivvjaġġar, u komponenti oħra.

Kalkolu u Simulazzjoni:

Il-kalkoli tat-tagħbija jsiru biex jiġi żgurat li l-krejn jista 'jimmaniġġa l-kapaċità speċifikata.

Analiżi tal-elementi finiti (FEA) tista 'tintuża biex tissimula l-istress u d-deflessjonijiet fl-istruttura biex tiżgura s-sigurtà u l-istabbiltà.

Disinn dettaljat:

Wara l-approvazzjoni, huma magħmula tpinġijiet dettaljati għal kull parti, inklużi l-girder prinċipali, il-ġarr tat-tarf, is-sistema tal-parank, muturi, sistemi ta 'kontroll, u karatteristiċi ta' sigurtà.

2. Akkwist tal-materjal
Għażla tal-materja prima:

Materjali ta 'kwalità għolja bħall-azzar, l-azzar liga, l-azzar iffalsifikati, u l-komponenti elettriċi jinxtraw skont l-ispeċifikazzjonijiet.

Il-materjali huma spezzjonati għal ċertifikazzjoni tal-kwalità u konformità mal-istandards tal-industrija (eż., ISO, CE).

Sourcing tal-komponenti:

Komponenti standard bħal muturi, paranki, pannelli ta 'kontroll, swiċċijiet ta' limitu, u apparati ta 'sigurtà jinxtraw minn fornituri affidabbli.

3. Fabbrikazzjoni tal-komponenti
Girder Prinċipali:

Qtugħ u iwweldjar ta 'pjanċi tal-azzar biex jiffurmaw il-pont.

Il-girder huwa mmuntat permezz ta 'sezzjonijiet ta' wweldjar jew bolting, li jiżgura li jissodisfa s-saħħa u l-preċiżjoni meħtieġa.

Assemblea tal-ġarr tat-tmiem:

Il-ġarr tat-tarf huwa fabbrikat u mmuntat biex iżomm il-krejn fuq il-linji tar-runway.

L-assemblaġġi tar-roti huma installati biex jiżguraw ivvjaġġar bla xkiel tul il-linji tal-ferrovija.

Sistema tal-parank u tat-trolley:

L-unità tal-parank (elettrika jew manwali) hija mmuntata, inklużi t-tanbur, il-ħabel tal-wajer, il-ganċ, u l-mutur.

Is-sistema tat-trolley hija mibnija biex tittrasporta l-parank madwar il-pont, inklużi roti tat-trolley u mekkaniżmi ta 'sewqan.

Mekkaniżmu tal-ivvjaġġar tal-krejn:

Ir-roti tal-krejn huma mmuntati fuq il-vaguni tat-tarf, li jiżguraw moviment orizzontali lixx.

Is-sistema tas-sewqan hija installata biex tikkontrolla l-veloċità tal-ivvjaġġar.

4. Assemblea tal-krejn
Installazzjoni tar-raġġ prinċipali:

Il-girder prinċipali mmuntat jitneħħa u jitqiegħed fuq il-vaguni tat-tarf.

Il-girder huwa allinjat biex jiżgura l-integrità strutturali.

Trolley u installazzjoni tal-parank:

Is-sistema tat-trolley hija mmuntata fuq il-girder prinċipali, u l-parank huwa mmuntat fuq it-trolley.

Il-katina tat-tagħbija jew il-ħabel tal-wajer hija installata u ttestjata għal tħaddim bla xkiel.

Setup tal-Mekkaniżmu tal-Ivjaġġar:

Ir-roti tal-krejn huma mwaħħlin, u l-mekkaniżmu tas-sewqan huwa konness mas-sistema ta 'kontroll għal moviment orizzontali.

5. Installazzjoni tas-sistema elettrika u ta 'kontroll
WIRING U COontrol Panel:

Il-pannell tal-kontroll huwa installat u bil-fili biex jimmaniġġja l-movimenti kollha tal-krejn (it-trobbija, it-trolley, l-ivvjaġġar tal-krejn).

Swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, u allarmi ta 'sigurtà huma integrati fis-sistema ta' kontroll.

Installazzjoni tal-mutur u l-irkaptu:

Muturi għall-irfigħ, l-ivvjaġġar, u t-trolley huma installati u konnessi mas-sistemi tal-irkaptu rispettivi tagħhom.

Ittestjar ta 'sistemi ta' kontroll:

Is-sistemi ta 'kontroll huma kkontrollati biex tiżgura integrazzjoni xierqa ta' kontroll tal-pendent, remot bla fili, jew għażliet ta 'kontroll tal-kabina.

6. Ittestjar u Kontroll tal-Kwalità
Ittestjar tat-Tagħbija:

Il-krejn jgħaddi minn ittestjar tat-tagħbija statika (biex tiċċekkja l-istabbiltà) u l-ittestjar tad-dinamiku tat-tagħbija (biex tiċċekkja l-prestazzjoni operattiva taħt kundizzjonijiet tax-xogħol attwali).

Protezzjoni ta 'tagħbija żejda u swiċċijiet tal-limitu huma ttestjati biex jiżguraw li jiffunzjonaw b'mod korrett.

Ittestjar tas-Sistema ta 'Sigurtà:

L-allarmi tal-ħoss u tad-dawl, swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, u apparati ta 'sigurtà huma kollha ttestjati għall-funzjonalità.

Ittestjar tal-Moviment:

Il-movimenti kollha li jegħlbu, il-moviment tat-trolley, l-ivvjaġġar tal-pont, u l-kontroll tat-tbandil huma ttestjati għal tħaddim u preċiżjoni bla xkiel.

Ittestjar Elettriku:

Il-komponenti elettriċi kollha huma ttestjati għal wajers, ert, u komunikazzjoni xierqa bejn is-sistemi.

Dokumentazzjoni u Ċertifikazzjoni:

Il-krejn huwa spezzjonat skont l-istandards internazzjonali tas-sigurtà u jgħaddi minn ċertifikazzjoni mill-awtoritajiet rilevanti (eż., CE, ISO).

Iċ-ċertifikati tat-test għall-muturi, il-krejnijiet, u l-ittestjar tat-tagħbija huma ppreparati.

7. Spezzjoni u pittura finali
Spezzjoni viżwali:

Twettqet spezzjoni bir-reqqa biex tiżgura li l-krejn jissodisfa l-ispeċifikazzjonijiet tad-disinn u r-rekwiżiti tas-sigurtà.

Pittura:

Il-krejn huwa miżbugħ b'kisi ta 'kwalità għolja kontra l-korrużjoni biex jipproteġih mill-kundizzjonijiet ambjentali.

Immarkar u tikkettar:

Tikketti tas-sigurtà, twissijiet, u marki tal-kapaċità huma applikati fuq il-krejn għal identifikazzjoni xierqa.

8. Kunsinna u Installazzjoni
Tbaħħir:

Il-krejn huwa żarmat bir-reqqa f'partijiet li jistgħu jinġarru (jekk meħtieġ) u jintbagħtu lejn il-post tal-klijent.

Installazzjoni:

Il-krejn huwa installat fuq il-post, u l-konnessjonijiet kollha (qawwa, mekkanika, kontroll) isiru.

Kummissjonar finali:

Il-krejn huwa kkummissjonat billi tmexxiha permezz ta 'serje ta' testijiet operattivi biex tiżgura li taħdem sewwa.

It-taħriġ tal-operaturi jitwettaq, jekk meħtieġ, għal użu sikur u effiċjenti.

9. Appoġġ ta 'wara l-installazzjoni
Taħriġ tal-Klijent:

Taħriġ tal-operatur dwar kif tuża l-krejn b'mod sikur u effettiv.

Skeda ta 'Manutenzjoni:

Provvista ta 'pjan ta' manutenzjoni għall-operazzjoni kontinwa tal-krejn, inklużi spezzjonijiet regolari, lubrikazzjoni u ttestjar.

Appoġġ ta 'wara l-bejgħ:

Offerta ta 'spare parts, issolvi l-problemi, u servizzi ta' tiswija.
