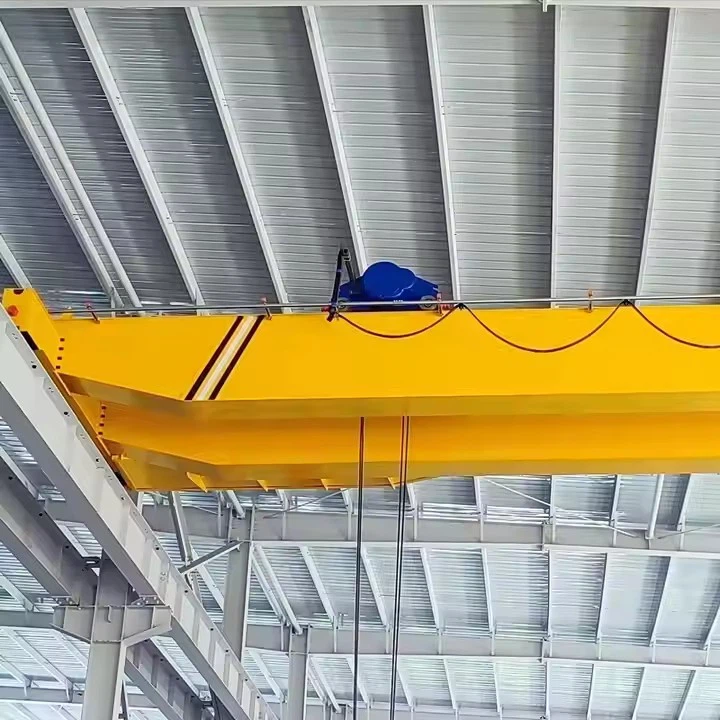

Krejn overhead awtomatizzat

Tipi ta 'krejnijiet ġenerali awtomatiċi

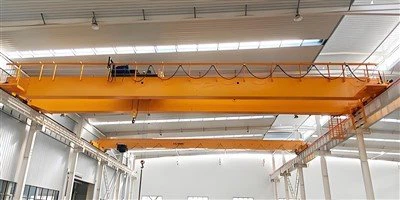

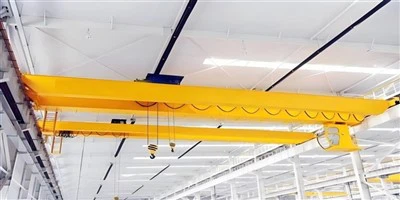

Single-Girder vs Double-Girder

Single-Girder:Kosteffikaċi għal tagħbijiet eħfef (<20 tons).

Double-girder:Kapaċità ogħla, aktar riġida għal applikazzjonijiet heavy-duty.

Krejnijiet tal-irfid (krejnijiet overhead mobbli)

Użat fejn l-istrutturi ta 'appoġġ tar-runway mhumiex disponibbli.

Sistemi Monorail

Għal moviment lineari tul triq fissa (eż. Linji ta 'assemblaġġ).

Krejnijiet robotiċi (imsaħħa bl-AI)

Uża tagħlim tal-magni għall-immaniġġjar tat-tagħbija adattiva.



Kif jaħdmu l-krejnijiet ġenerali awtomatiċi

Moviment awtomatizzat

Il-krejn isegwi mogħdijiet ipprogrammati minn qabel bl-użu ta 'Sistemi ta 'feedback u pożizzjonament tal-encoder.

Tista 'tintegra ma'Sistemi ta 'Ġestjoni tal-Maħżen (WMS)jewSistemi ta 'Eżekuzzjoni tal-Manifattura (MES)Għal operazzjonijiet bla xkiel.

Kontroll tal-preċiżjoni

Servo Motors & VFDS (drives ta 'frekwenza varjabbli)Tiżgura aċċellerazzjoni \/ deċellerazzjoni bla xkiel.

Gwida bil-lejżer jew traċċar tal-RFIDJgħin fit-tqegħid tat-tagħbija preċiż (± 1mm ​​preċiżjoni f'xi mudelli).

Sigurtà u Sensers

Ċelloli tat-tagħbijajipprevjenu tagħbija żejda.

Teknoloġija kontra t-tbatijajistabbilizza tagħbijiet waqt il-moviment.

Sistemi ta 'evitar tal-ħabtaGħal ambjenti b'ħafna cranne.

Monitoraġġ mill-bogħod & IoT

Ġbir ta 'dejta f'ħin reali dwar il-prestazzjoni, il-ħtiġijiet ta' manutenzjoni, u l-effiċjenza.

Jista 'jiġi kkontrollat ​​permezzHMI (interface uman-magna), pilloli, jew softwer ibbażat fuq is-sħab.







Ankrejn overhead awtomatizzatTikkonsisti f'sistemi mekkaniċi, elettriċi u ta 'kontroll li jaħdmu flimkien biex jippermettu immaniġġjar preċiż u mingħajr ekwipaġġ. Hawn taħt jinsabu l-Komponenti ewleninLi jiffurmaw sistema awtomatizzata ta 'krejn overhead:



1. Komponenti mekkaniċi

A. Struttura tal-pont u r-runway

Girder (i) tal-pont:

Girder wieħed (tagħbijiet eħfef) jew double-girder (heavy-duty).

Jappoġġja t-trolley u l-parank.

Travi tar-runway:

Jipprovdi t-triq għall-moviment tal-krejn.

Jista 'jkunTop-running(immuntat fuq il-binarji) jewunderhung(sospiża mis-saqaf).





B. Hoist & Mekkaniżmu tal-Irfigħ

Parank elettriku (ħabel tal-wajer jew katina):

Lifts u tbaxxi t-tagħbijiet.

Jista 'jinkludiMuturi kkontrollati bis-servogħal preċiżjoni.

Trolley:

Iċċaqlaq il-parank orizzontalment tul il-pont.



C. Trucks End & Drive System

Roti u Muturi:

Ħalli l-krejn jivvjaġġa tul ir-runway.

Brejkijiet u gearboxes:

Tiżgura waqfien bla xkiel u moviment ikkontrollat.

2. Komponenti elettriċi u ta 'kontroll

A. Sistema ta 'Kontroll tal-Awtomazzjoni

Kontrollur tal-Loġika Programmabbli (PLC):

Il- "moħħ" tal-krejn, li jeżegwixxi movimenti pprogrammati minn qabel.

Drives ta 'frekwenza varjabbli (VFDs):

Ikkontrolla l-veloċità tal-mutur għal aċċellerazzjoni \/ deċellerazzjoni bla xkiel.

Interfaċċa umana-magna (HMI):

Pannell touchscreen għall-input u l-monitoraġġ tal-operatur.

B. Sensers u Sistemi ta 'Feedback

Encoders (assolut \/ inkrementali):

Pożizzjoni tal-krejn tal-binarji għal moviment preċiż.

Ċelloli tat-Tagħbija u Swiċċijiet tal-Limitu:

Jipprevjenu tagħbija żejda u vjaġġar żejjed.

Sistema kontra t-tbatija:

Juża algoritmi biex jimminimizza l-swing tat-tagħbija.

Sensers ta 'evitar tal-ħabta:

Lidar, ultrasoniku, jew sensuri infra-aħmar għal ambjenti multi-crane.

C. Provvista u Distribuzzjoni tal-Enerġija

Sistema Festoon \/ rukkelli tal-kejbil:

Jagħti l-poter biex jiċċaqilqu komponenti tal-krejn.

Ċirkwit ta 'waqfien ta' emerġenza (e-stop):

Istantanjament twaqqaf l-operazzjoni tal-krejn f'emerġenzi.

3. Softwer u Konnettività

A. Softwer ta 'awtomazzjoni

Mogħdijiet ipprogrammati minn qabel:

Jippermetti lill-krejn jirrepeti movimenti (eż., Pick-and-post).

Kontroll mill-bogħod u monitoraġġ:

Operat permezzWi-Fi, 5G, jew IoT Industrijali.

B. Integrazzjoni ma 'sistemi esterni

Sistema ta 'Ġestjoni tal-Maħżen (WMS)

Sistema ta 'Eżekuzzjoni tal-Manifattura (MES)

AGVs (Vetturi Gwidati Awtomatizzati) u Robotika

.

4. Komponenti ta 'sigurtà

✔ Protezzjoni ta 'tagħbija żejda- Tipprevjeni l-irfigħ lil hinn mill-kapaċità.
✔ Buttuni ta 'waqfien ta' emerġenza- Override manwali għas-sigurtà.
✔ Brejkijiet bla periklu- Ibbrejkjar awtomatiku Jekk il-qawwa tfalli.
✔ Allarmi u dwal ta 'twissija- Twissi lill-persunal waqt l-operazzjoni.

Sommarju taċ-ċavetta awtomatizzata vs differenzi tal-krejn manwali

Komponent	Krejn manwali	Krejn awtomatizzat
Kontroll	Joystick \/ pendent	Softwer PLC +
Pożizzjonament	Aġġustament manwali	Encoders + sensuri
Sigurtà	Dipendenti mill-operatur	Sensers awtomatizzati
Integrazzjoni	Waħdu	WMS \/ MES \/ AGV kompatibbli



​

Skeċċ

Tekniku ewlieni





Vantaġġi ta 'krejnijiet ġenerali awtomatiċi

1. Żieda fil-produttività u effiċjenza

✅ Operazzjoni 24\/7- L-ebda għeja, b'differenza mill-operaturi umani.
✅ Ħinijiet taċ-ċiklu aktar mgħaġġla- Movimenti ottimizzati jnaqqsu l-ħin tal-immaniġġjar tat-tagħbija.
✅ Preċiżjoni ripetibbli- Il-mogħdijiet programmabbli jiżguraw eżattezza konsistenti (± 1mm ​​f'xi mudelli).

2. Sigurtà msaħħa

✔ Żball imnaqqas mill-bniedem- Telimina r-riskji minn operazzjoni manwali.
✔ Evitar tal-ħabta- Is-sensuri jipprevjenu inċidenti b'ostakli jew krejnijiet oħra.
✔ Protezzjoni ta 'tagħbija żejda- għeluq awtomatiku jekk il-piż jaqbeż il-kapaċità.

3. Iffrankar fl-ispejjeż

💰 Spejjeż tax-xogħol aktar baxxi- Jeħtieġ inqas operaturi.
💰 Waqfien imnaqqas- Il-manutenzjoni tat-tbassir (IoT) tipprevjeni t-tqassim.
💰 Effiċjenza fl-enerġija- Ibbrejkjar riġenerattiv u kontroll tal-mutur ottimizzat.

4. Flessibilità u skalabbiltà

🔧 Proprogrammazzjoni faċli- Jadatta għal kompiti ġodda mingħajr bidliet mekkaniċi.
🔧 Integrazzjoni ma 'fabbriki intelliġenti- jaħdem ma 'Agvs, as \/ rs, u industrija 4. 0sistemi.

5. Immaniġġjar tat-tagħbija mtejjeb

📦 Teknoloġija kontra t-tbatija- Iżomm it-tagħbijiet stabbli waqt il-moviment b'veloċità għolja.
📦 Pożizzjonament awtomatizzat- Pjazzament iggwidat bil-lejżer \/ RFID għal-linji ta 'assemblaġġ.



Applikazzjonijiet ta 'krejnijiet ġenerali awtomatizzati

1. Linji tal-Manifattura u l-Assemblea

Karozzi:Korpi tal-karozzi li jiċċaqilqu, magni, u komponenti.

Industrija tal-Azzar:Immaniġġjar ta 'kolji, folji, u metall imdewweb.

Aerospazjali:Pożizzjonament preċiż ta 'partijiet ta' inġenji tal-ajru kbar.

2. Malahousing & Logistics

Ħażna u Irkupru Awtomatizzat (AS \/ RS)- Immaniġġjar tal-pallet \/ ċestun b'veloċità għolja.

Ċentri ta 'twettiq tal-kummerċ elettroniku- Issortjar u trasport ta 'oġġetti.

3. Industriji tqal u kostruzzjoni

Portijiet u tarznari- Tagħbija \/ ħatt tal-kontejners.

Pjanti tal-minjieri u tas-siment- Nimxu materja prima bħal minerali u ġebla tal-franka.

4. Enerġija u Utilitajiet

Impjanti tal-enerġija- Immaniġġjar ta 'turbini, ġeneraturi, u makkinarju tqil.

Assemblaġġ tat-turbina tar-riħ- Tneħħi xfafar ta 'rotor massivi.

5. Ikel u Farmaċewtiċi

Ambjenti tal-kamra nadifa- Trasferiment ta 'materjal iġjeniku, mingħajr kontaminazzjoni.

Industrija tax-xorb- Iċċaqlaq ingredjenti bl-ingrossa (eż., Btieti, tankijiet).





1. Disinn u inġinerija
Rekwiżiti Ġbir:

Il-kapaċità tat-tagħbija (eż., 10t, 50t, 100t, eċċ.), Span, għoli tal-irfigħ, u ambjent operattiv huma definiti.

Il-ħtiġijiet ta 'personalizzazzjoni huma vvalutati, bħal modi ta' kontroll (pendent, bla fili, kabina) u karatteristiċi speċjali (eż., Kontra l-kolliżjoni, protezzjoni ta 'tagħbija żejda).

Disinn preliminari:

Inġiniera strutturali u disinjaturi tal-krejnijiet joħolqu d-disinn inizjali tal-krejn, inkluż ir-raġġ ewlieni, il-ġarr tat-tarf, is-sistema tal-irfigħ, is-sistema tat-trolley, mekkaniżmu tal-ivvjaġġar, u komponenti oħra.

Kalkolu u Simulazzjoni:

Il-kalkoli tat-tagħbija jsiru biex jiġi żgurat li l-krejn jista 'jimmaniġġa l-kapaċità speċifikata.

Analiżi tal-elementi finiti (FEA) tista 'tintuża biex tissimula l-istress u d-deflessjonijiet fl-istruttura biex tiżgura s-sigurtà u l-istabbiltà.

Disinn dettaljat:

Wara l-approvazzjoni, huma magħmula tpinġijiet dettaljati għal kull parti, inklużi l-girder prinċipali, il-ġarr tat-tarf, is-sistema tal-parank, muturi, sistemi ta 'kontroll, u karatteristiċi ta' sigurtà.

2. Akkwist tal-materjal
Għażla tal-materja prima:

Materjali ta 'kwalità għolja bħall-azzar, l-azzar liga, l-azzar iffalsifikati, u l-komponenti elettriċi jinxtraw skont l-ispeċifikazzjonijiet.

Il-materjali huma spezzjonati għal ċertifikazzjoni tal-kwalità u konformità mal-istandards tal-industrija (eż., ISO, CE).

Sourcing tal-komponenti:

Komponenti standard bħal muturi, paranki, pannelli ta 'kontroll, swiċċijiet ta' limitu, u apparati ta 'sigurtà jinxtraw minn fornituri affidabbli.

3. Fabbrikazzjoni tal-komponenti
Girder Prinċipali:

Qtugħ u iwweldjar ta 'pjanċi tal-azzar biex jiffurmaw il-pont.

Il-girder huwa mmuntat permezz ta 'sezzjonijiet ta' wweldjar jew bolting, li jiżgura li jissodisfa s-saħħa u l-preċiżjoni meħtieġa.

Assemblea tal-ġarr tat-tmiem:

Il-ġarr tat-tarf huwa fabbrikat u mmuntat biex iżomm il-krejn fuq il-linji tar-runway.

L-assemblaġġi tar-roti huma installati biex jiżguraw ivvjaġġar bla xkiel tul il-linji tal-ferrovija.

Sistema tal-parank u tat-trolley:

L-unità tal-parank (elettrika jew manwali) hija mmuntata, inklużi t-tanbur, il-ħabel tal-wajer, il-ganċ, u l-mutur.

Is-sistema tat-trolley hija mibnija biex tittrasporta l-parank madwar il-pont, inklużi roti tat-trolley u mekkaniżmi ta 'sewqan.

Mekkaniżmu tal-ivvjaġġar tal-krejn:

Ir-roti tal-krejn huma mmuntati fuq il-vaguni tat-tarf, li jiżguraw moviment orizzontali lixx.

Is-sistema tas-sewqan hija installata biex tikkontrolla l-veloċità tal-ivvjaġġar.

4. Assemblea tal-krejn
Installazzjoni tar-raġġ prinċipali:

Il-girder prinċipali mmuntat jitneħħa u jitqiegħed fuq il-vaguni tat-tarf.

Il-girder huwa allinjat biex jiżgura l-integrità strutturali.

Trolley u installazzjoni tal-parank:

Is-sistema tat-trolley hija mmuntata fuq il-girder prinċipali, u l-parank huwa mmuntat fuq it-trolley.

Il-katina tat-tagħbija jew il-ħabel tal-wajer hija installata u ttestjata għal tħaddim bla xkiel.

Setup tal-Mekkaniżmu tal-Ivjaġġar:

Ir-roti tal-krejn huma mwaħħlin, u l-mekkaniżmu tas-sewqan huwa konness mas-sistema ta 'kontroll għal moviment orizzontali.

5. Installazzjoni tas-sistema elettrika u ta 'kontroll
WIRING U COontrol Panel:

Il-pannell tal-kontroll huwa installat u bil-fili biex jimmaniġġja l-movimenti kollha tal-krejn (it-trobbija, it-trolley, l-ivvjaġġar tal-krejn).

Swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, u allarmi ta 'sigurtà huma integrati fis-sistema ta' kontroll.

Installazzjoni tal-mutur u l-irkaptu:

Muturi għall-irfigħ, l-ivvjaġġar, u t-trolley huma installati u konnessi mas-sistemi tal-irkaptu rispettivi tagħhom.

Ittestjar ta 'sistemi ta' kontroll:

Is-sistemi ta 'kontroll huma kkontrollati biex tiżgura integrazzjoni xierqa ta' kontroll tal-pendent, remot bla fili, jew għażliet ta 'kontroll tal-kabina.

6. Ittestjar u Kontroll tal-Kwalità
Ittestjar tat-Tagħbija:

Il-krejn jgħaddi minn ittestjar tat-tagħbija statika (biex tiċċekkja l-istabbiltà) u l-ittestjar tad-dinamiku tat-tagħbija (biex tiċċekkja l-prestazzjoni operattiva taħt kundizzjonijiet tax-xogħol attwali).

Protezzjoni ta 'tagħbija żejda u swiċċijiet tal-limitu huma ttestjati biex jiżguraw li jiffunzjonaw b'mod korrett.

Ittestjar tas-Sistema ta 'Sigurtà:

L-allarmi tal-ħoss u tad-dawl, swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, u apparati ta 'sigurtà huma kollha ttestjati għall-funzjonalità.

Ittestjar tal-Moviment:

Il-movimenti kollha li jegħlbu, il-moviment tat-trolley, l-ivvjaġġar tal-pont, u l-kontroll tat-tbandil huma ttestjati għal tħaddim u preċiżjoni bla xkiel.

Ittestjar Elettriku:

Il-komponenti elettriċi kollha huma ttestjati għal wajers, ert, u komunikazzjoni xierqa bejn is-sistemi.

Dokumentazzjoni u Ċertifikazzjoni:

Il-krejn huwa spezzjonat skont l-istandards internazzjonali tas-sigurtà u jgħaddi minn ċertifikazzjoni mill-awtoritajiet rilevanti (eż., CE, ISO).

Iċ-ċertifikati tat-test għall-muturi, il-krejnijiet, u l-ittestjar tat-tagħbija huma ppreparati.

7. Spezzjoni u pittura finali
Spezzjoni viżwali:

Twettqet spezzjoni bir-reqqa biex tiżgura li l-krejn jissodisfa l-ispeċifikazzjonijiet tad-disinn u r-rekwiżiti tas-sigurtà.

Pittura:

Il-krejn huwa miżbugħ b'kisi ta 'kwalità għolja kontra l-korrużjoni biex jipproteġih mill-kundizzjonijiet ambjentali.

Immarkar u tikkettar:

Tikketti tas-sigurtà, twissijiet, u marki tal-kapaċità huma applikati fuq il-krejn għal identifikazzjoni xierqa.

8. Kunsinna u Installazzjoni
Tbaħħir:

Il-krejn huwa żarmat bir-reqqa f'partijiet li jistgħu jinġarru (jekk meħtieġ) u jintbagħtu lejn il-post tal-klijent.

Installazzjoni:

Il-krejn huwa installat fuq il-post, u l-konnessjonijiet kollha (qawwa, mekkanika, kontroll) isiru.

Kummissjonar finali:

Il-krejn huwa kkummissjonat billi tmexxiha permezz ta 'serje ta' testijiet operattivi biex tiżgura li taħdem sewwa.

It-taħriġ tal-operaturi jitwettaq, jekk meħtieġ, għal użu sikur u effiċjenti.

9. Appoġġ ta 'wara l-installazzjoni
Taħriġ tal-Klijent:

Taħriġ tal-operatur dwar kif tuża l-krejn b'mod sikur u effettiv.

Skeda ta 'Manutenzjoni:

Provvista ta 'pjan ta' manutenzjoni għall-operazzjoni kontinwa tal-krejn, inklużi spezzjonijiet regolari, lubrikazzjoni u ttestjar.

Appoġġ ta 'wara l-bejgħ:

Offerta ta 'spare parts, issolvi l-problemi, u servizzi ta' tiswija.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
