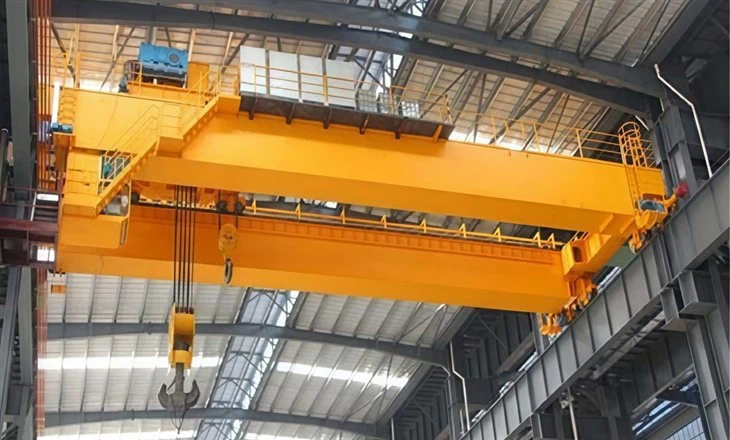

10t coil azzar overhead crane



Girder wieħed vs girder doppju

Karatteristika	Girder wieħed	Girder doppju
Kapaċità	Sa 20 tunnellata	20 - 100+ tunnellati
Firxa	Qasir għal medju	Spans twal
Spiża	Inqas	Ogħla
L-aħjar għal	Workshops żgħar	Mills heavy-duty



Krejnijiet speċjalizzati tal-immaniġġjar tal-kolja

Cranes overhead-hook C.

Juża aGanċ tal-irfigħ b'forma ta 'Ċgħal coils tal-benniena.

Ideali għalImmaniġġjar tal-kolja vertikali.

Krejnijiet ta 'l-għoli elettromanjetiċi

UżiElettromanjettiGħal irfigħ ta 'malajr mingħajr ganċijiet.

L-aħjar għalKojls li jinsabu ċatti.

Krejnijiet tal-ħtif tal-kolja

Mgħammar biGrabs mekkaniċigħal ikklampjar sigur.

Użat għalTrasport orizzontali tal-kolja.

Krejnijiet tal-kolja li jduru

Karatteristiċi aTrolley li jdurGħal pożizzjonament preċiż tal-kolja.

Użat fiLinji tal-ipproċessar(eż., magni li ma jħallux).



Karatteristiċi ewlenin tal-krejnijiet overhead tal-coil tal-azzar

(A) Twaħħil tal-immaniġġjar tat-tagħbija

C-hooks- L-iktar komuni, tipprevjeni d-deformazzjoni tal-kolja.

Grippers \/ klampi tal-kolja- Għall-irfigħ orizzontali.

Elettromanjetti- Immaniġġjar mgħaġġel iżda jeħtieġ enerġija.

Lifters tal-vakwu- Għal kolji delikati jew illustrati.

(B) rinforzi strutturali

Disinn ta 'girder heavy-duty(kaxxa tal-girder għal krejnijiet doppji tal-girder).

Teknoloġija kontra t-tbatijaGħal tqegħid preċiż tal-kolja.

Bumpers reżistenti għall-impattBiex tevita ħsara fil-kolja.

(C) Sistemi ta 'Sigurtà u Kontroll

Protezzjoni ta 'tagħbija żejda- Tipprevjeni l-irfigħ lil hinn mill-kapaċità.

Kontroll tal-veloċità varjabbli- Aċċellerazzjoni \/ deċellerazzjoni bla xkiel.

Kontroll mill-bogħod \/ pendent- Flessibilità tal-operatur.





Krejnijiet li jimmaniġġjaw il-kolja tal-azzar jeħtieġuKomponenti speċjalizzatiBiex tneħħi, tittrasporta u tpoġġi l-kolji tqal. Hawn taħt hawn tqassim dettaljat tal-partijiet kritiċi kollha:



Struttura ta 'pont 1.

(A) Girder prinċipali (girder wieħed jew doppju)

Girder wieħed: Kosteffikaċi għal kolji eħfef (sa 20 tunnellata).

Girder doppju: Heavy-duty (20 - 100+ tunnellati), aħjar għal meded twal.

Materjal: Azzar rinforzat (kaxxa tal-girder għal kapaċità għolja).

(B) Trakkijiet tat-tmiem (vaguni tat-tarf)

Funzjoni: Jappoġġja l-pont u jippermetti l-moviment tul ir-runway.

Komponenti:

Roti(Flanged għat-traċċar tar-runway).

Drive Motors(għal moviment li jaħdem).

Buffers \/ bumpers(assorbiment ta 'xokk).

2. Mekkaniżmu ta 'l-irfigħ u l-irfigħ

(A) Unità tal-parank

Parank tal-katina elettrika: Għal kolji eħfef (1-10 tunnellata).

Parakk tal-ħabel tal-wajer: Għal irfigħ ta 'duty heavy (10 - 100+ tunnellati).

Mutur immirat: Jipprovdi enerġija ta 'rfigħ.

(B) Assemblea tat-trolley

Funzjoni: Iċċaqlaq il-parank tul il-girder.

Tipi:

Trolley push manwali(Użu ta 'spiża baxxa, ħafif).

Trolley motorizzat(Pożizzjonament awtomatiku, preċiż).

(C) Attachments ta 'rfigħ speċifiku għall-kolja

Sekwestru	L-aħjar għal	Vantaġġi	Jonfħu
C-hook	Kojls vertikali	Tipprevjeni d-deformazzjoni	Teħtieġ aġġustament manwali
Grab \/ morsa tal-kolja	Kojls orizzontali	Qabda sigura	Teħtieġ allinjament preċiż
Elettromanjet	Kojls li jinsabu ċatti	Immaniġġjar mgħaġġel	Dipendenti fuq il-poter
Lifter bil-vakwu	Kojls illustrati \/ miksija	Ebda grif	Kapaċità limitata

3. Sistema tar-runway

(A) Travi tar-runway

L-ogħla ġirja: Appoġġjat minn kolonni (kapaċità ogħla).

Underhung (sospensjoni): Immuntat fuq il-limitu (iffrankar ta 'spazju).

(B) Rails \/ binarji

Beams standard I.(għall-aqwa running).

Binarji magħluqa(għal krejnijiet underhung).

(C) buffers tal-krejn u waqfiet tat-tmiem

Prevenzjoni ta 'ħabtiet fit-truf tar-runway.



4. Sistema ta 'enerġija u kontroll

(A) Provvista ta 'enerġija

Sistema Festoon(Ġestjoni tal-kejbil għall-krejnijiet li jiċċaqilqu).

Bars tal-Konduttur(għal ċikli ta 'duty għoli).

(B) Għażliet ta 'kontroll

Kontroll tal-Pendant(bil-fili, li jinżamm fl-idejn).

Kontroll mill-bogħod tar-radju(Operazzjoni bla fili, flessibbli).

Awtomatizzat (ikkontrollat ​​mill-PLC)għal linji ta 'produzzjoni integrati.

(C) Karatteristiċi ta 'sigurtà

Limitatur ta 'tagħbija żejda(jimblokka l-irfigħ żejjed).

Limitu ta 'swiċċijiet(jipprevjeni l-ivvjaġġar żejjed).

Waqfien ta 'emerġenza(għeluq immedjat).

.

5. Add-ons mhux obbligatorji

✔ Sistema kontra t-tbatija- Tnaqqas it-tbandil tat-tagħbija.
✔ Skala li tiżen- Miżuri l-piż tal-kolja f'ħin reali.
✔ Trolley li jdur- Għal allinjament preċiż tal-kolja.
✔ Kamera tal-krejn- Ittejjeb il-viżibbiltà għall-operaturi.

Tqabbil: krejnijiet standard vs coil speċifiċi

Komponent	Krejn standard ta 'l-għoli	Krejn tal-coil tal-azzar
Disinn tal-Girder	Kostruzzjoni eħfef	Imsaħħaħ għal tagħbijiet tqal u irregolari
Apparat tal-irfigħ	Ganċ standard	C-hook, kalamita, jew grab
Sistema ta 'kontroll	Kontroll bażiku tal-veloċità	Kontra t-tbandil, pożizzjonament ta 'preċiżjoni
Runway	Travi standard	Runway heavy-duty għall-impatt tal-kolja

Skeċċ

Tekniku ewlieni





Vantaġġi tal-Krejnijiet Overhead tal-Kojl tal-Azzar

Immaniġġjar speċjalizzat

Iddisinjat speċifikament għal kolji tal-azzar b'attakk (c-hooks, kalamiti, grabs) li jipprevjenu d-deformazzjoni u jiżguraw irfigħ sigur

Effiċjenza għolja

Tagħbija \/ ħatt aktar mgħaġġel meta mqabbel mal-forklifts (sa 50% żieda fil-produttività)

Jista 'jimmaniġġa kolji multipli fl-istess ħin ma' twaħħil xieraq

Ottimizzazzjoni tal-ispazju

Irfigħ vertikali jimmassimizza l-użu tal-ispazju tal-paviment

L-ebda ostaklu fl-art bħal ma 'forklifts

Karatteristiċi ta 'sigurtà

Sistemi Kontra l-Bejgħ għal Pożizzjonament Preċiż

Il-protezzjoni tat-tagħbija żejda tipprevjeni inċidenti

Inaqqas il-korrimenti tal-ħaddiema mill-immaniġġjar manwali

Durabilità

Strutturi rinforzati jifilħu tagħbijiet tqal u densi

Għażliet reżistenti għall-korrużjoni disponibbli għal ambjenti ħorox

Versatilità

Jista 'jkun mgħammar b'attakk differenti għal diversi tipi \/ daqsijiet tal-kolja

Adattabbli kemm għal applikazzjonijiet ta 'ġewwa kif ukoll ta' barra





Mills tal-azzar u impjanti tal-ipproċessar

Nimxu coils rrumblati bis-sħana u rrumblati bil-kesħa

Linji ta 'pproċessar ta' l-għalf (pickling, galvanizzazzjoni, eċċ.)

Magażinaġġ u Ħażna

Stivar ta 'kolji sa 5 saffi għoljin

Tagħbija \/ Ħatt minn Trakkijiet u Railcars

Portijiet u terminali

Trasferiment ta 'kolji bejn vapuri, trakkijiet u btieħi ta' ħażna

Operazzjonijiet ta 'tagħbija \/ ħatt tal-kontejners

Fabbrikazzjoni tal-metall

Presses tal-ittimbrar tal-għalf u linji ta 'qsim

Immaniġġjar tal-kolji fiċ-ċentri tas-servizz

Industrija tal-Karozzi

Provvista ta 'stokk tal-kolja għal-linji ta' produzzjoni

Immaniġġjar tal-azzar speċjalizzat għal partijiet tal-karozzi

Benefiċċji speċifiċi għall-industrija

Għaċ-ċentri tas-servizz tal-azzar: Jippermetti l-ipproċessar 50+ coils għal kull shift

Għal Mills Rolling Cold: Jimmaniġġja coils sa 200 grad mingħajr periklu

Għal faċilitajiet ta 'esportazzjoni: Tħaffef it-tagħbija tal-bastimenti (100+ coils \/ siegħa)





1. Disinn u inġinerija
Rekwiżiti Ġbir:

Il-kapaċità tat-tagħbija (eż., 10t, 50t, 100t, eċċ.), Span, għoli tal-irfigħ, u ambjent operattiv huma definiti.

Il-ħtiġijiet ta 'personalizzazzjoni huma vvalutati, bħal modi ta' kontroll (pendent, bla fili, kabina) u karatteristiċi speċjali (eż., Kontra l-kolliżjoni, protezzjoni ta 'tagħbija żejda).

Disinn preliminari:

Inġiniera strutturali u disinjaturi tal-krejnijiet joħolqu d-disinn inizjali tal-krejn, inkluż ir-raġġ ewlieni, il-ġarr tat-tarf, is-sistema tal-irfigħ, is-sistema tat-trolley, mekkaniżmu tal-ivvjaġġar, u komponenti oħra.

Kalkolu u Simulazzjoni:

Il-kalkoli tat-tagħbija jsiru biex jiġi żgurat li l-krejn jista 'jimmaniġġa l-kapaċità speċifikata.

Analiżi tal-elementi finiti (FEA) tista 'tintuża biex tissimula l-istress u d-deflessjonijiet fl-istruttura biex tiżgura s-sigurtà u l-istabbiltà.

Disinn dettaljat:

Wara l-approvazzjoni, huma magħmula tpinġijiet dettaljati għal kull parti, inklużi l-girder prinċipali, il-ġarr tat-tarf, is-sistema tal-parank, muturi, sistemi ta 'kontroll, u karatteristiċi ta' sigurtà.

2. Akkwist tal-materjal
Għażla tal-materja prima:

Materjali ta 'kwalità għolja bħall-azzar, l-azzar liga, l-azzar iffalsifikati, u l-komponenti elettriċi jinxtraw skont l-ispeċifikazzjonijiet.

Il-materjali huma spezzjonati għal ċertifikazzjoni tal-kwalità u konformità mal-istandards tal-industrija (eż., ISO, CE).

Sourcing tal-komponenti:

Komponenti standard bħal muturi, paranki, pannelli ta 'kontroll, swiċċijiet ta' limitu, u apparati ta 'sigurtà jinxtraw minn fornituri affidabbli.

3. Fabbrikazzjoni tal-komponenti
Girder Prinċipali:

Qtugħ u iwweldjar ta 'pjanċi tal-azzar biex jiffurmaw il-pont.

Il-girder huwa mmuntat permezz ta 'sezzjonijiet ta' wweldjar jew bolting, li jiżgura li jissodisfa s-saħħa u l-preċiżjoni meħtieġa.

Assemblea tal-ġarr tat-tmiem:

Il-ġarr tat-tarf huwa fabbrikat u mmuntat biex iżomm il-krejn fuq il-linji tar-runway.

L-assemblaġġi tar-roti huma installati biex jiżguraw ivvjaġġar bla xkiel tul il-linji tal-ferrovija.

Sistema tal-parank u tat-trolley:

L-unità tal-parank (elettrika jew manwali) hija mmuntata, inklużi t-tanbur, il-ħabel tal-wajer, il-ganċ, u l-mutur.

Is-sistema tat-trolley hija mibnija biex tittrasporta l-parank madwar il-pont, inklużi roti tat-trolley u mekkaniżmi ta 'sewqan.

Mekkaniżmu tal-ivvjaġġar tal-krejn:

Ir-roti tal-krejn huma mmuntati fuq il-vaguni tat-tarf, li jiżguraw moviment orizzontali lixx.

Is-sistema tas-sewqan hija installata biex tikkontrolla l-veloċità tal-ivvjaġġar.

4. Assemblea tal-krejn
Installazzjoni tar-raġġ prinċipali:

Il-girder prinċipali mmuntat jitneħħa u jitqiegħed fuq il-vaguni tat-tarf.

Il-girder huwa allinjat biex jiżgura l-integrità strutturali.

Trolley u installazzjoni tal-parank:

Is-sistema tat-trolley hija mmuntata fuq il-girder prinċipali, u l-parank huwa mmuntat fuq it-trolley.

Il-katina tat-tagħbija jew il-ħabel tal-wajer hija installata u ttestjata għal tħaddim bla xkiel.

Setup tal-Mekkaniżmu tal-Ivjaġġar:

Ir-roti tal-krejn huma mwaħħlin, u l-mekkaniżmu tas-sewqan huwa konness mas-sistema ta 'kontroll għal moviment orizzontali.

5. Installazzjoni tas-sistema elettrika u ta 'kontroll
WIRING U COontrol Panel:

Il-pannell tal-kontroll huwa installat u bil-fili biex jimmaniġġja l-movimenti kollha tal-krejn (it-trobbija, it-trolley, l-ivvjaġġar tal-krejn).

Swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, u allarmi ta 'sigurtà huma integrati fis-sistema ta' kontroll.

Installazzjoni tal-mutur u l-irkaptu:

Muturi għall-irfigħ, l-ivvjaġġar, u t-trolley huma installati u konnessi mas-sistemi tal-irkaptu rispettivi tagħhom.

Ittestjar ta 'sistemi ta' kontroll:

Is-sistemi ta 'kontroll huma kkontrollati biex tiżgura integrazzjoni xierqa ta' kontroll tal-pendent, remot bla fili, jew għażliet ta 'kontroll tal-kabina.

6. Ittestjar u Kontroll tal-Kwalità
Ittestjar tat-Tagħbija:

Il-krejn jgħaddi minn ittestjar tat-tagħbija statika (biex tiċċekkja l-istabbiltà) u l-ittestjar tad-dinamiku tat-tagħbija (biex tiċċekkja l-prestazzjoni operattiva taħt kundizzjonijiet tax-xogħol attwali).

Protezzjoni ta 'tagħbija żejda u swiċċijiet tal-limitu huma ttestjati biex jiżguraw li jiffunzjonaw b'mod korrett.

Ittestjar tas-Sistema ta 'Sigurtà:

L-allarmi tal-ħoss u tad-dawl, swiċċijiet tal-limitu, buttuni ta 'waqfien ta' emerġenza, u apparati ta 'sigurtà huma kollha ttestjati għall-funzjonalità.

Ittestjar tal-Moviment:

Il-movimenti kollha li jegħlbu, il-moviment tat-trolley, l-ivvjaġġar tal-pont, u l-kontroll tat-tbandil huma ttestjati għal tħaddim u preċiżjoni bla xkiel.

Ittestjar Elettriku:

Il-komponenti elettriċi kollha huma ttestjati għal wajers, ert, u komunikazzjoni xierqa bejn is-sistemi.

Dokumentazzjoni u Ċertifikazzjoni:

Il-krejn huwa spezzjonat skont l-istandards internazzjonali tas-sigurtà u jgħaddi minn ċertifikazzjoni mill-awtoritajiet rilevanti (eż., CE, ISO).

Iċ-ċertifikati tat-test għall-muturi, il-krejnijiet, u l-ittestjar tat-tagħbija huma ppreparati.

7. Spezzjoni u pittura finali
Spezzjoni viżwali:

Twettqet spezzjoni bir-reqqa biex tiżgura li l-krejn jissodisfa l-ispeċifikazzjonijiet tad-disinn u r-rekwiżiti tas-sigurtà.

Pittura:

Il-krejn huwa miżbugħ b'kisi ta 'kwalità għolja kontra l-korrużjoni biex jipproteġih mill-kundizzjonijiet ambjentali.

Immarkar u tikkettar:

Tikketti tas-sigurtà, twissijiet, u marki tal-kapaċità huma applikati fuq il-krejn għal identifikazzjoni xierqa.

8. Kunsinna u Installazzjoni
Tbaħħir:

Il-krejn huwa żarmat bir-reqqa f'partijiet li jistgħu jinġarru (jekk meħtieġ) u jintbagħtu lejn il-post tal-klijent.

Installazzjoni:

Il-krejn huwa installat fuq il-post, u l-konnessjonijiet kollha (qawwa, mekkanika, kontroll) isiru.

Kummissjonar finali:

Il-krejn huwa kkummissjonat billi tmexxiha permezz ta 'serje ta' testijiet operattivi biex tiżgura li taħdem sewwa.

It-taħriġ tal-operaturi jitwettaq, jekk meħtieġ, għal użu sikur u effiċjenti.

9. Appoġġ ta 'wara l-installazzjoni
Taħriġ tal-Klijent:

Taħriġ tal-operatur dwar kif tuża l-krejn b'mod sikur u effettiv.

Skeda ta 'Manutenzjoni:

Provvista ta 'pjan ta' manutenzjoni għall-operazzjoni kontinwa tal-krejn, inklużi spezzjonijiet regolari, lubrikazzjoni u ttestjar.

Appoġġ ta 'wara l-bejgħ:

Offerta ta 'spare parts, issolvi l-problemi, u servizzi ta' tiswija.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
