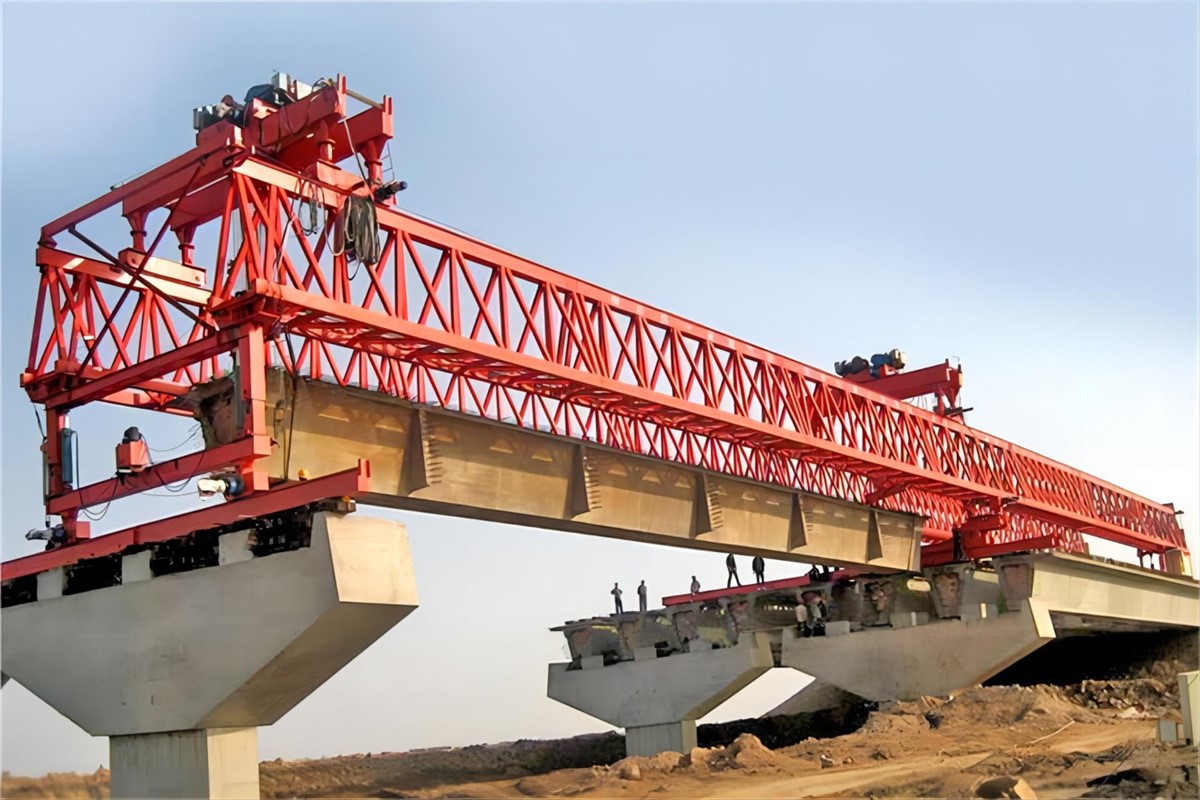

Raġġ Tnedija Gantry Crane

A Beam Launching Gantry Crane huwa tip speċjalizzat ta 'krejn użat fl-industrija tal-kostruzzjoni għall-assemblaġġ u t-tqegħid ta' travi tal-konkrit precast jew travi tal-pont. Dan it-tip ta 'krejn huwa essenzjali għall-installazzjoni effiċjenti u sigura ta' travi jew travi fil-kostruzzjoni ta 'pontijiet, passaġġi ta' barra, u vjadotti. Hawnhekk hawn introduzzjoni tal-prodott li tiddeskrivi l-karatteristiċi u l-funzjonalitajiet ewlenin:









1.Kapaċità ta 'rfigħ tqil:

• Iddisinjati biex jimmaniġġjaw travi tqal tal-konkrit precast jew travi tal-pont.
• Kapaċità ta 'rfigħ imfassla għar-rekwiżiti speċifiċi ta' proġetti ta 'kostruzzjoni ta' pont.

2.Long Reach u Span:

• Mgħammar b'firxa u firxa orizzontali twila biex tkopri l-wisa 'tal-pont jew il-vjadott li qed jinbena.
• Medda aġġustabbli biex takkomoda wisgħat differenti tal-pont.

3.Pożizzjonament preċiż:

• Sistemi ta 'kontroll preċiżi għal pożizzjonament preċiż tar-raġġi waqt l-installazzjoni.
• Karatteristiċi ta 'awtomazzjoni avvanzati għal tħaddim effiċjenti u sigur.

4.Disinn Modulari:

• Kostruzzjoni modulari għal trasport faċli, assemblaġġ, u żarmar.
• Adattabilità għal layouts differenti tas-sit tal-kostruzzjoni.

5.Safety Karatteristiċi:

• Is-sigurtà hija prijorità ewlenija b'karatteristiċi bħal protezzjoni ta 'tagħbija żejda, sistemi ta' waqfien ta 'emerġenza, u apparati kontra l-ħabta.
• Kabini tal-operatur iddisinjati għal viżibilità u kontroll ottimali.

6.Effiċjenza Għolja:

• Assemblaġġ u żarmar malajr biex jimminimizzaw il-ħin ta 'waqfien.
• Installazzjoni ta 'raġġ veloċi u effiċjenti, li tikkontribwixxi għall-iskedi ta' żmien tal-proġett.

7.Konsiderazzjonijiet Ambjentali:

• Disinn u tħaddim effiċjenti fl-enerġija.
• Minimizzazzjoni tal-impatt ambjentali waqt il-kostruzzjoni.

Għażliet 8.Customization:

• Għażliet għall-adattament ibbażati fuq rekwiżiti speċifiċi għall-proġett.
• Soluzzjonijiet imfassla apposta għal tipi differenti ta 'proġetti ta' kostruzzjoni ta 'pont.

9.Kontroll mill-bogħod u Awtomazzjoni:

• Kapaċità ta 'kontroll mill-bogħod għal sikurezza u preċiżjoni mtejba.
• Integrazzjoni ma 'sistemi ta' awtomazzjoni għal tħaddim issimplifikat.

10.Manutenzjoni u Serviceability:

• Iddisinjat għal manutenzjoni faċli b'komponenti aċċessibbli.
• Netwerk ta 'appoġġ u servizz komprensiv għal bżonnijiet ta' manutenzjoni kontinwi.







Krejn Gantry tat-tnedija tar-raġġ jikkonsisti f'diversi partijiet u komponenti, kull wieħed għandu rwol kruċjali fil-funzjonalità ġenerali tal-krejn. Hawnhekk hawn ħarsa ġenerali lejn il-partijiet u l-komponenti ewlenin li komunement jinstabu fi Krejn Gantry tat-Tnedija tar-raġġ:

• Girder Prinċipali:L-istruttura orizzontali ewlenija li tifrex fuq il-wisa 'tal-pont jew il-vjadott li qed jinbena. Jappoġġja l-piż kollu tal-krejn u t-tagħbija li titneħħa.
• Tmiem il-Karozzini:L-istrutturi bir-roti li jinsabu f'kull tarf tat-trave prinċipali. Huma jospitaw il-muturi u r-roti tal-krejn, li jippermettu moviment tul il-binarji.
• Saqajn ta' Appoġġ Vertikali:L-istrutturi vertikali li jgħaqqdu l-vaguni tat-tarf mal-trave prinċipali, li jipprovdu stabbiltà u appoġġ.
• Mekkaniżmu tal-irfigħ:Is-sistema responsabbli għall-irfigħ u t-tnaqqis tar-raġġi tal-konkrit precast. Jinkludi l-parank, ħbula tal-wajer, u ganċ jew twaħħil ieħor ta 'rfigħ.
• Troli:Il-mekkaniżmu li jiċċaqlaq orizzontalment tul it-trave prinċipali. Jappoġġja l-mekkaniżmu ta 'l-irfigħ u jippermetti pożizzjoni preċiża tat-tagħbija.
• Mekkaniżmu tal-Ivvjaġġar Lonġitudinali:Is-sistema li tippermetti lill-krejn jiċċaqlaq tul it-tul tal-pont jew tal-vjadott. Tipikament jinkludi muturi, roti, u sistema ta 'kontroll.
• Kabini jew Stazzjonijiet tal-Kontroll tal-Operatur:Kabini magħluqa jew stazzjonijiet ta 'kontroll fejn l-operaturi jamministraw u jikkontrollaw il-movimenti u l-operazzjonijiet tal-krejn. Huma jipprovdu dehra ċara tas-sit tal-kostruzzjoni.
• Sistema Elettrika:Il-komponenti elettriċi, inklużi kejbils, wajers, u pannelli tal-kontroll, meħtieġa għat-tħaddim tal-krejn. Jinkludi s-sistema ta 'kontroll għall-funzjonijiet varji tal-krejn.
• Karatteristiċi tas-Sigurtà:Diversi komponenti ta 'sikurezza bħal tagħmir ta' protezzjoni ta 'tagħbija żejda, buttuni ta' waqfien ta 'emerġenza, u sistemi ta' kontra l-ħabta biex jiżguraw is-sigurtà kemm tat-tagħmir kif ukoll tas-sit tal-kostruzzjoni.
• Sistema ta' Awtomazzjoni u Kontroll:Is-sistema li awtomatizza ċerti funzjonijiet tal-krejn u tippermetti kontroll mill-bogħod. Jinkludi kontrolluri loġika programmabbli (PLCs) u interfaces ta 'kontroll oħra.
• Kontrapiżijiet:Piżijiet addizzjonali miżjuda mal-krejn biex jikkontrobilanċjaw it-tagħbija li qed titneħħa, jiżguraw stabbiltà u jipprevjenu t-twaddib.
• Binarji jew Binarji:L-infrastruttura li fuqha jiċċaqlaq il-krejn. Tipprovdi mogħdija gwidata għall-ivvjaġġar lonġitudinali tal-krejn.
• Tagħmir għall-irfigħ:Annessi jew ganċijiet speċjalizzati użati biex jassiguraw u jerfgħu travi tal-konkrit precast jew travi tal-pont.













Il-Krejnijiet Gantry tat-tnedija tar-raġġ joffru diversi vantaġġi fl-industrija tal-kostruzzjoni, partikolarment fl-assemblaġġ u t-tqegħid ta 'travi tal-konkrit precast jew travi tal-pont. Hawn huma xi vantaġġi ewlenin:



• Żieda fis-Sigurtà:Karatteristiċi ta 'sikurezza bħal apparati kontra l-ħabta, protezzjoni ta' tagħbija żejda, u sistemi ta 'waqfien ta' emerġenza jtejbu s-sigurtà ġenerali tal-post tax-xogħol, u jnaqqsu r-riskju ta 'inċidenti waqt l-operazzjonijiet tal-krejn.
• Pożizzjonament preċiż:Il-krejnijiet huma mgħammra b'sistemi ta 'kontroll avvanzati li jippermettu pożizzjonament preċiż ta' travi tal-konkrit precast, li jiżguraw allinjament preċiż waqt l-installazzjoni.
• Adattabilità għal Proġetti Differenti:Il-Krejnijiet Gantry Launching tar-raġġ huma versatili u jistgħu jiġu personalizzati biex ikunu adattati għal diversi proġetti ta 'kostruzzjoni ta' pont b'firxiet, wisgħat u rekwiżiti ta 'tagħbija differenti.
• Disinn Modulari għall-Mobilità:Id-disinn modulari ta 'dawn il-krejnijiet jippermetti trasport faċli, assemblaġġ, u żarmar, li jagħmluhom adattati għall-użu fuq siti ta' kostruzzjoni multipli.
• Kapaċità Għolja ta 'rfigħ:Dawn il-krejnijiet huma ddisinjati biex jimmaniġġjaw travi tqal tal-konkrit precast, li jipprovdu l-kapaċità ta 'rfigħ meħtieġa għall-kostruzzjoni ta' strutturi ta 'pont robusti u durabbli.
• Installazzjoni Rapida:Dawn il-krejnijiet jiffaċilitaw l-installazzjoni mgħaġġla u preċiża tal-komponenti tal-pont, li jikkontribwixxu għal tlestija aktar mgħaġġla tal-proġett u tnaqqis fil-ħin tal-kostruzzjoni.
• Reach u medda twila:B'firxa u medda twila orizzontali, dawn il-krejnijiet jistgħu jkopru l-wisa 'sħiħ ta' pont jew vjadott, u jnaqqsu l-ħtieġa għal ripożizzjoni waqt il-kostruzzjoni.
• Kontroll mill-bogħod u Awtomazzjoni:Il-Krejnijiet Gantry tat-Tnedija tar-raġġ spiss ikollhom kapaċitajiet ta 'kontroll mill-bogħod, li jtejbu s-sigurtà u jippermettu lill-operaturi jikkontrollaw il-krejn minn distanza sigura. Il-karatteristiċi tal-awtomazzjoni jikkontribwixxu għal operazzjonijiet aktar effiċjenti.
• Kostruzzjoni kosteffikaċi:Billi jaċċelleraw il-proċess tal-kostruzzjoni u jimminimizzaw il-ħin ta 'waqfien, dawn il-krejnijiet jistgħu jikkontribwixxu għall-iffrankar tal-ispejjeż f'termini ta' xogħol u spejjeż ġenerali tal-proġett.
• Impatt Ambjentali Mnaqqas:Disinn effiċjenti fl-enerġija u l-abbiltà li jitlestew proġetti ta 'kostruzzjoni aktar malajr jistgħu jikkontribwixxu għal tnaqqis fl-impatt ambjentali assoċjat ma' attivitajiet ta 'kostruzzjoni.
• Faċilità tal-Manutenzjoni:Id-disinn modulari u aċċessibbli ta 'dawn il-krejnijiet jiffaċilita manutenzjoni aktar faċli, u jiżgura li t-tagħmir jibqa' f'kondizzjoni ottimali matul il-ħajja operattiva tiegħu.









Il-Krejnijiet Gantry tat-Tnedija tar-raġġ isibu applikazzjoni wiesgħa fl-industrija tal-kostruzzjoni, speċifikament fi proġetti li jinvolvu l-assemblaġġ u t-tqegħid ta 'travi tal-konkrit precast jew travi tal-pont. Id-disinn u l-kapaċitajiet uniċi tagħhom jagħmluhom adattati tajjeb għal diversi applikazzjonijiet, inklużi:



• Kostruzzjoni tal-Pont:Il-Krejnijiet Gantry tat-Tnedija tar-raġġ jintużaw primarjament fil-kostruzzjoni ta 'pontijiet, fejn it-travi tal-konkrit prefabbrikat jeħtieġ li jitneħħew, jitqiegħdu u mmuntati bi preċiżjoni. Huma impjegati kemm għal proġetti ta 'awtostrada kif ukoll ta' pont tal-ferrovija.
• Kostruzzjoni tal-Vijaduct:Vijaducts, li huma toroq elevati jew strutturi ferrovjarji, ħafna drabi jeħtieġu l-installazzjoni ta 'travi twal u tqal. Il-Krejnijiet Gantry tat-Tnedija tar-raġġ huma strumentali fl-assemblaġġ u t-tqegħid effiċjenti ta 'dawn il-komponenti.
• Kostruzzjoni tal-passaġġ:Fil-kostruzzjoni ta 'passaġġi u flyovers, fejn sezzjonijiet elevati ta' toroq jaqsmu toroq jew ostakli oħra, dawn il-krejnijiet jintużaw biex jerfgħu u jinstallaw travi tal-konkrit precast.
• Proġetti Infrastrutturali:Dawn il-krejnijiet huma impjegati f'diversi proġetti ta 'infrastruttura li jinvolvu l-kostruzzjoni ta' strutturi b'elementi tal-konkrit precast, bħal passaġġi pedonali, culverts, u strutturi elevati oħra.
• Proġetti ta' Highway u Ferroviji:Il-Krejnijiet Gantry tat-tnedija tar-raġġ għandhom rwol vitali fi proġetti ta 'kostruzzjoni ta' awtostradi u ferroviji, u jiżguraw it-tqegħid effiċjenti u sikur ta 'travi tal-konkrit prefabbrikat għal passaġġi ta' barra, passaġġi ta 'taħt, u strutturi oħra.
• Żvilupp Urban:Fi proġetti ta 'żvilupp urban, dawn il-krejnijiet huma utilizzati għall-kostruzzjoni ta' toroq elevati, pontijiet pedonali, u strutturi oħra li jeħtieġu l-ippożizzjonar preċiż ta 'komponenti tal-konkrit precast.
• Kostruzzjoni ta' Pont ta' Span twil:Għall-kostruzzjoni ta 'pontijiet ta' medda twila, fejn it-tul u l-piż tal-komponenti tal-pont huma sostanzjali, Beam Launching Gantry Cranes joffru l-kapaċità ta 'rfigħ u jilħqu meħtieġa għal kostruzzjoni effettiva.
• Infrastruttura Ferrovjarja:Beam Launching Gantry Cranes huma impjegati fi proġetti ta 'infrastruttura ferrovjarja, inkluża l-kostruzzjoni ta' binarji tal-ferrovija elevati, pontijiet tal-ferrovija, u strutturi oħra tul in-netwerk ferrovjarju.
• Infrastruttura tal-Port u tal-Port:Fi proġetti ta 'żvilupp tal-port u tal-port, dawn il-krejnijiet jistgħu jintużaw għall-kostruzzjoni ta' passaġġi elevati, pjattaformi tat-tagħbija, u strutturi oħra li jeħtieġu l-installazzjoni ta 'komponenti tal-konkrit precast.
• Proġetti ta' Kostruzzjoni Personalizzati:L-għażliet ta 'adattabilità u customization ta' dawn il-krejnijiet jagħmluhom adattati għal firxa ta 'proġetti ta' kostruzzjoni b'rekwiżiti speċifiċi, li jikkontribwixxu għall-versatilità tagħhom fil-qasam.







Il-proċedura ta 'produzzjoni ta' Beam Launching Gantry Crane tinvolvi diversi stadji, mid-disinn u l-manifattura sal-assemblaġġ u l-ittestjar. Hawn ħarsa ġenerali lejn il-proċedura tal-produzzjoni:



1. Disinn u Inġinerija:

• Analiżi tal-Proġett: Ifhem ir-rekwiżiti speċifiċi tal-proġett, inklużi d-dimensjonijiet tal-pont, il-kapaċità tat-tagħbija, u l-fatturi ambjentali.
• Disinn Strutturali: Żviluppa d-disinn strutturali tal-krejn tal-gantry, inkluż it-trave prinċipali, il-karrijiet tat-tarf, is-saqajn ta 'appoġġ, u komponenti oħra.
• Sistemi mekkaniċi u elettriċi: Iddisinja l-mekkaniżmu ta 'l-irfigħ, it-tròli, is-sistema ta' l-ivvjaġġar lonġitudinali, il-kontrolli elettriċi u l-karatteristiċi tas-sigurtà.

2. Akkwist ta 'Materjal:

• Materja Prima: Sors materjali ta 'kwalità għolja bħall-azzar għall-istruttura ewlenija, ligi speċjalizzati għal komponenti kritiċi, komponenti elettriċi, u materjali oħra meħtieġa.

3. Fabbrikazzjoni:

• Qtugħ u Formazzjoni: Uża għodod avvanzati tal-qtugħ biex tifforma l-komponenti tal-azzar skont l-ispeċifikazzjonijiet tad-disinn.
• Iwweldjar: Arma l-komponenti maqtugħin permezz tal-iwweldjar, u tiżgura preċiżjoni u integrità strutturali.
• Makkinar: Komponenti kritiċi tal-magni għal tolleranzi preċiżi għal tħaddim bla xkiel.

4. Assemblea:

• Travi Prinċipali u Karrijiet tat-Trif: Arma l-trave prinċipali, il-karrijiet tat-tarf, u s-saqajn ta 'appoġġ biex jiffurmaw l-istruttura bażika tal-krejn gantry.
• Sistemi Mekkaniċi: Installa l-mekkaniżmu ta 'l-irfigħ, it-tròli u s-sistemi ta' l-ivvjaġġar lonġitudinali, filwaqt li tiżgura allinjament u funzjonalità xierqa.
• Sistemi elettriċi: Integra l-komponenti elettriċi, il-wajers, u l-pannelli tal-kontroll fl-istruttura tal-krejn.

5. Ittestjar:

• Ittestjar Funzjonali: Wettaq testijiet funzjonali komprensivi fuq is-sistemi mekkaniċi u elettriċi biex tiżgura li joperaw skont l-ispeċifikazzjonijiet tad-disinn.
• Ittestjar tat-Tagħbija: Wettaq testijiet tat-tagħbija biex tivverifika l-kapaċità tal-irfigħ u l-istabbiltà tal-krejn taħt kundizzjonijiet differenti.
• Ittestjar tas-Sigurtà: Ittestja u vvalida l-karatteristiċi tas-sigurtà kollha, inklużi sistemi ta 'waqfien ta' emerġenza, apparati kontra l-ħabta, u protezzjoni ta 'tagħbija żejda.

6. Pittura u Kisi:

• Trattament tal-wiċċ: Applika kisjiet protettivi u żebgħa biex tevita l-korrużjoni u ttejjeb id-durabilità tal-krejn, speċjalment f'ambjenti ta 'kostruzzjoni ta' barra.

7. Kontroll tal-Kwalità:

• Spezzjoni: Wettaq spezzjonijiet bir-reqqa f'kull stadju tal-produzzjoni biex tidentifika u tindirizza kwalunkwe difett jew devjazzjoni mill-ispeċifikazzjonijiet tad-disinn.

8. Dokumentazzjoni:

• Manwali u Dokumentazzjoni: Ipprepara manwali tat-tħaddim, gwidi tal-manutenzjoni, u dokumentazzjoni għall-utenti finali.

9. Tbaħħir u Installazzjoni:

• Trasport: Żarma l-krejn jekk meħtieġ u rranġa għat-trasport lejn is-sit tal-kostruzzjoni.
• Installazzjoni: Iġbor mill-ġdid il-krejn fuq il-post, filwaqt li tiżgura allinjament xieraq u aderenza mal-istandards tas-sigurtà.

10. Kummissjonar:

• Kontrolli Operattivi: Wettaq kontrolli operattivi finali biex tiżgura li l-komponenti kollha qed jaħdmu bla xkiel flimkien.
• Taħriġ: Ipprovdi taħriġ lill-operaturi u lill-persunal tal-manutenzjoni dwar l-użu sigur u effiċjenti tal-Krejn Gantry Launching Beam.

11. Manutenzjoni u Appoġġ:

• Appoġġ wara l-Installazzjoni: Stabbilixxi sistema għal manutenzjoni, appoġġ u soluzzjoni tal-problemi kontinwi kif meħtieġ.







Henan Mine Crane Co., Ltd implimentat pjattaforma ta 'ġestjoni ta' tagħmir intelliġenti u skjerat 310 sett ta 'robots ta' mmaniġġjar u wweldjar. Mat-twettiq tal-inizjattiva, in-numru totali ta 'settijiet se jaqbeż il-500, u tinkiseb rata ta' netwerking ta 'tagħmir ta' 95%. Bħalissa, 32 linja ta 'wweldjar huma operattivi, bi pjanijiet biex jiġu installati 50 addizzjonali. Ir-rata ta' awtomazzjoni ġenerali għal-linja ta 'prodotti kollha diġà laħqet 85%.
