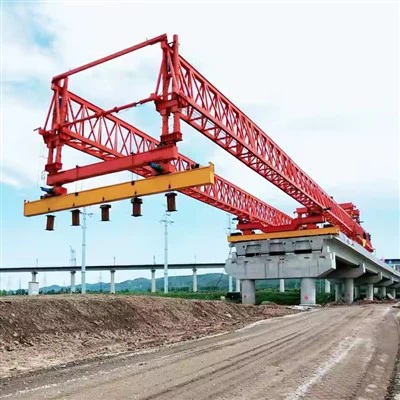

650t Bridge Girder Launcher

Launcher tal-girder tal-pont 650t huwa magna heavy-duty użata fil-kostruzzjoni ta 'pontijiet biex titneħħa, tittrasporta, u tpoġġi preċiżament il-konkrit prefabbrikat jew girders tal-azzar, tipikament li tiżen sa 650 tunnellata metrika. Dawn il-magni huma essenzjali għall-bini ta 'viaducts, passaġġi fuq l-awtostrada, u pontijiet tal-ferrovija, speċjalment f'żoni elevati jew diffiċli biex jiġu aċċessati.

Karatteristiċi ewlenin ta 'lanċjar tal-pont 650t:
Kapaċità ta 'tagħbija għolja - iddisinjata biex timmaniġġa girders sa 650 tunnellata, u tagħmilha adattata għall-kostruzzjoni ta' pont ta 'medda kbira.

PROPOLLED U MODULAR IL-PROPLESSI - Timxi tul il-gverta tal-pont jew irfid temporanju, ħafna drabi tuża binarji jew crawlers.

Span u għoli aġġustabbli - jistgħu jiġu kkonfigurati għal tulijiet differenti tal-girder u għoli tal-pont.

Tqegħid ta 'preċiżjoni - mgħammar b'sistemi idrawliċi jew winċ għal pożizzjonament preċiż tal-girder.

Sistemi ta 'Stabbiltà u Sigurtà - Jinkludi outriggers, kontro-piż, u sensuri biex jipprevjenu t-twaddib jew it-tagħbija żejda.

Operazzjoni ta 'kontroll mill-bogħod - spiss titħaddem permezz ta' remote għas-sigurtà u l-preċiżjoni.

Launcher tal-girder tal-pont 650t huwa magna heavy-duty użata biex titneħħa u tpoġġi girders kbar tal-pont waqt il-kostruzzjoni. Hawn huma l-komponenti ewlenin tiegħu:

1.
L-istruttura primarja li ġġorr it-tagħbija li tappoġġja l-girder waqt it-tnedija.

Ħafna drabi teleskopiku jew modulari għal tul aġġustabbli.

2. Sistema ta 'rfigħ (mekkaniżmu ta' l-irfigħ)
Jinkludi winċijiet, kejbils, u ġakkijiet idrawliċi biex jerfgħu u jpoġġu girders.

Jista 'jkollu parank multipli (eż., 2 × 325t jew 4 × 162.5t għal irfigħ bilanċjat).

3. Torrijiet ta 'appoġġ \/ mollijiet
Appoġġ temporanju jew permanenti li jistabbilizza l-lanċjar waqt it-tqegħid tal-girder.

Aġġustabbli għal għoli ta 'pont li jvarja.

4. Tnedija ta 'l-irfid (tip ta' awto-propulsjoni jew tat-tkaxkir)
Iċċaqlaq il-lanċjar tul il-gverta tal-pont jew binarji temporanji.

Juża rams jew roti idrawliċi għall-propulsjoni.

5. Sistema idrawlika
Mekkaniżmi ta 'rfigħ, tnedija u aġġustament tal-poteri.

Jinkludi pompi, ċilindri, u valvi ta 'kontroll.

6. Kontroll tal-Kabina u s-Sistema Elettrika
Kabina tal-operatur b'kontrolli PLC għal tqegħid preċiż tal-girder.

Sensers għall-monitoraġġ u l-allinjament tat-tagħbija.

7. Sistema ta 'Kontro-Piżijiet u Stabbiltà
Jiżgura bilanċ waqt operazzjonijiet ta 'rfigħ.

Jista 'jinkludi outriggers jew piżijiet tas-saborra.

8. Tagħmir awżiljarju
Rombli tal-gwida għall-moviment tal-girder lixx.

Serraturi tas-sigurtà biex jipprevjenu qtar aċċidentali.

Sistemi ta 'ankraġġ biex jassiguraw il-lanċjar waqt l-operazzjoni.

9. Sistema tat-Trasport (jekk mobbli)
Binarji tat-tkaxkir jew trasportaturi modulari għar-rilokazzjoni.

Launcher tal-girder tal-pont 650t huwa magna heavy-duty użata fil-kostruzzjoni tal-pont biex titneħħa, tittrasporta, u tpoġġi b'mod preċiż il-girders kbar tal-pont. Hawn huma l-vantaġġi ewlenin tiegħu:

1. Kapaċità ta 'tagħbija għolja (650 tunnellata)
Jista 'jimmaniġġa girders estremament tqal u fit-tul, u jnaqqas il-ħtieġa għal krejnijiet iżgħar multipli.

Adattat għal proġetti ta 'infrastruttura fuq skala kbira bħal awtostradi, ferroviji, u viaducts.

2. Tqegħid ta 'preċiżjoni
Jiżgura pożizzjonament preċiż tal-girder, kritiku għall-allinjament u l-integrità strutturali.

Tnaqqas l-aġġustamenti manwali, tiffranka l-ħin u l-ispejjeż tax-xogħol.

3. Sigurtà mtejba
Tnaqqas ir-riskji assoċjati ma 'l-irfigħ manwali u l-installazzjoni tal-girder.

Operazzjonijiet stabbli u kkontrollati jnaqqsu l-inċidenti fuq il-post.

4. Ħin u Effiċjenza fl-Ispiża
Tħaffef il-kostruzzjoni billi tittrasporta malajr u tinstalla girders.

Tnaqqas id-dipendenza fuq krejnijiet multipli jew appoġġ temporanju, u tnaqqas l-ispejjeż tal-proġett.

5. Adattabilità għal diversi tipi ta 'pont
Jaħdem ma 'tipi differenti ta' girder (konkrit precast, azzar, jew girders komposti).

Aġġustabbli għal għoli u tifrix tal-pont.

6. Tfixkil fl-art imnaqqas
Jopera tul l-allinjament tal-pont, u jimminimizza l-preparazzjoni tal-art meta mqabbel mal-krejnijiet tradizzjonali.

Ideali għal żoni konġestjonati jew sensittivi għall-ambjent.

7. Awtomazzjoni u Kontroll mill-Bogħod
Il-lanċaturi moderni għandhom kontrolli awtomatizzati għal operazzjonijiet lixx.

Il-monitoraġġ mill-bogħod isaħħaħ il-preċiżjoni u jnaqqas l-għeja tal-operatur.

8. Kapaċità ta 'medda twila
Jista 'jinstalla girders fuq xmajjar, widien, jew awtostradi mingħajr appoġġ intermedju.

9. Impatt ambjentali aktar baxx
Inaqqas il-ħtieġa għal strutturi temporanji estensivi, u jonqos l-iskart materjali.

10. Skedar tal-Proġett Msaħħa
Jippermetti installazzjoni ta 'girder aktar mgħaġġla, u żżomm proġetti kbar fit-triq it-tajba.
Launcher tal-pont 650t tal-pont itejjeb l-effiċjenza, is-sigurtà, u l-preċiżjoni fil-kostruzzjoni tal-pont fuq skala kbira, u jagħmilha essenzjali għal proġetti ta 'infrastruttura moderni.

Il-lanċjar tal-girder tal-pont 650t huwa magna heavy-duty użata fil-kostruzzjoni ta 'pontijiet kbar, partikolarment għat-tqegħid ta' konkrit prefabbrikat jew girders tal-azzar. Hija mfassla biex tieħu ħsieb girders li jiżnu sa 650 tunnellata metrika, u tagħmilha adattata għal pontijiet ta 'medda twila, viaducts, u proġetti ta' awtostrada elevati.

Applikazzjonijiet ewlenin ta 'lanċjar tal-girder tal-pont 650t:
Pontijiet tal-ferrovija u tal-ferrovija b'veloċità għolja

Użati biex jinstallaw girders precast tqal għal binarji tal-ferrovija b'veloċità għolja u pontijiet tal-ferrovija konvenzjonali.

Jiżgura allinjament u tqegħid preċiżi għal operazzjonijiet ferrovjarji bla xkiel.

Viaducts Highway & Expressway

Juża girders ta 'medda kbira għal toroq elevati u flyovers.

Tnaqqas il-ħin tal-kostruzzjoni meta mqabbel mal-metodi tradizzjonali.

Proġetti Mega Bridge

Adattat għal qsim tax-xmara jew wied twil fejn il-girders jaqbżu l-500t.

Spiss jintuża flimkien mat-tnedija ta 'rfid għal tnedija inkrementali.

Urban overpasses & interchanges

Tiffaċilita l-installazzjoni mgħaġġla tal-girder f'żoni urbani konġestjonati bi tfixkil minimu.

Tipi ta 'pont speċjali

Użat għal pontijiet segmentarji, pontijiet tal-kaxxa tal-girder, u pontijiet tal-irfid tal-azzar.

Jista 'jimmaniġġa kemm konfigurazzjonijiet ta' medda sempliċement appoġġjati kif ukoll kontinwi.

Il-proċedura ta 'produzzjoni għal lanċatur ta' girder ta 'pont 650T tinvolvi bosta stadji kritiċi, mid-disinn u l-fabbrikazzjoni għal assemblaġġ u ttestjar. Hawn taħt hawn deskrizzjoni strutturata tal-proċess ta 'produzzjoni tipiku:

1. Disinn u Inġinerija
Analiżi tar-Rekwiżiti: Iddetermina l-kapaċità tat-tagħbija (650T), it-tul tal-medda, il-mobilità, u l-kundizzjonijiet tas-sit.

Mudellar CAD: Oħloq mudelli 3D (billi tuża softwer bħal AutoCAD, SolidWorks, jew Tekla) għal komponenti strutturali.

Analiżi tal-istress: Wettaq FEA (analiżi tal-element finit) biex tivvalida s-saħħa, l-istabbiltà u r-reżistenza għall-għeja.

Konformità Regolatorja: Tiżgura l-aderenza mal-istandards (eż, EN 1993, AASHTO, jew kodiċi tal-pont lokali).

2. Akkwist tal-materjal
Għażla tal-azzar: azzar ta 'grad għoli (eż., S355, Q345B) għal girders ewlenin, booms, u appoġġ.

Sistemi idrawliċi \/ pnewmatiċi: Ċilindri, pompi u valvi ta 'kontroll minn fornituri ċċertifikati.

Komponenti elettriċi: muturi, sensuri, PLCs għal sistemi ta 'awtomazzjoni u sigurtà.

3. Fabbrikazzjoni tal-komponenti
A. Girder Prinċipali
Qtugħ: Qtugħ tal-plażma \/ laser tal-pjanċi tal-azzar għad-dimensjonijiet meħtieġa.

Iwweldjar: Iwweldjar bl-ark mgħaddas (SAW) għal ġonot lonġitudinali \/ trasversali; Ittestjar ultrasoniku (UT) għall-integrità tal-weldjatura.

MACINING: Tħaffir toqob għal boltijiet, pinnijiet, u konnessjonijiet bi preċiżjoni CNC.

B. Appoġġ saqajn u outriggers
Manifattura ta 'saqajn teleskopiċi b'mekkaniżmi ta' qfil idrawliku.

Isaħħaħ il-ġonot kritiċi mal-pjanċi tal-gusset.

C. Tnedija tal-imnieħer u partijiet awżiljari
Arma l-imnieħer gwida ta 'quddiem (ħafna drabi eħfef biex tnaqqas l-istress cantilever).

Fabbrikat trolleys, winċijiet, u sistemi ta 'kontrapiż.

4. Assemblea u Integrazzjoni
Assemblea tal-qafas: tella 'l-girder prinċipali fuq l-irfid; Bolt \/ raġġi trasversali tal-weldjatura.

Sistemi mekkaniċi: Installa jacks idrawliċi, winċijiet, u sistemi ta 'trazzjoni.

Sistemi elettriċi: pannelli ta 'kontroll tal-wajer, swiċċijiet tal-limitu, u sensuri għal moviment sinkronizzat.

Karatteristiċi ta 'Sigurtà: Żid pjattaformi kontra ż-żlieq, guardrails, u brejkijiet ta' emerġenza.

5. Kontroll u Ittestjar tal-Kwalità
Kontrolli dimensjonali: Ivverifika t-tolleranzi (± 2mm kull 10m medda).

Ittestjar mhux distruttiv (NDT): Radjografija (RT) jew spezzjoni tal-partikuli manjetiċi (MPI) għall-weldjaturi.

Ittestjar tat-Tagħbija:

Test statiku: Applika 1.25 × tagħbija tad-disinn (812.5t) għal 24 siegħa.

Test dinamiku: Simula t-tnedija b'tagħbijiet inkrementali biex tivverifika l-istabbiltà.

6. Trattament tal-wiċċ u pittura
Blasting: SHOT-Blast Steel to Sa 2.5 Standard.

Priming \/ pittura: Applika primer taż-żingu epossidiku + topcoat tal-polyurethane għar-reżistenza għall-korrużjoni.

7. Test tal-Aċċettazzjoni tal-Fabbrika (FAT)
Juri funzjonalità sħiħa: it-tnedija, ir-retrazzjoni, u l-isteering.

Ivverifika sinkronizzazzjoni kkontrollata mill-PLC ta 'sistemi idrawliċi.

8. Żarmar u ppakkjar
Żarmar fil-moduli li jinġarru (immarkati għal assemblaġġ ta 'sit faċli).

Ipproteġi l-komponenti sensittivi (eż. Idrawlika) b'għata li ma jgħaddix ilma minnha.

9. Installazzjoni u kummissjonar fuq il-post
Assembla mill-ġdid fuq il-post billi tuża krejnijiet u għodod ta 'allinjament.

Wettaq testijiet tat-tagħbija finali u taħriġ tal-operatur.

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
