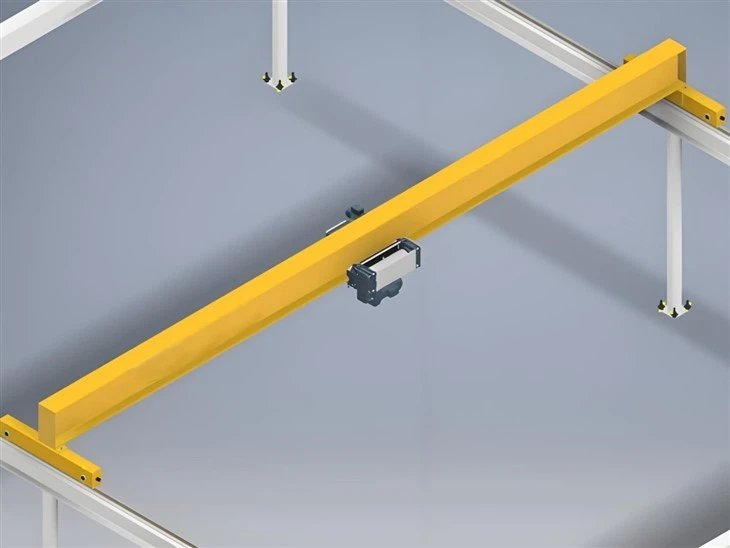

Krejn ta 'Girder Single Top Running

Krejn ta 'l-għoli ta' girder wieħed huwa għażla popolari għall-immaniġġjar tal-materjal minħabba l-kosteffikaċja tagħha, is-sempliċità u l-versatilità.
Karatteristiċi ewlenin tal-krejnijiet tal-girder single tal-aqwa:
Kapaċità: Tipikament 1 tunnellata sa 20 tunnellata (uħud jitilgħu sa 32 tunnellata).

Span: Sa 30 metru (jiddependi fuq id-disinn u t-tisħiħ).

Għoli ta 'rfigħ: customizable (sa 30m jew aktar b'disinji speċjali).

Tip ta 'parank: ħabel tal-wajer elettriku jew parank tal-katina (eż. Demag DC-Pro, ABUS EHB).

Kontroll: pendent, remot tar-radju, jew imħaddem mill-kabina.

Għażliet ta 'veloċità: drive ta' frekwenza varjabbli (VFD) għal tħaddim bla xkiel.

Trucks tat-tmiem: stil double-girder għal distribuzzjoni aħjar tat-tagħbija.

Runway Beam: Struttura tal-Azzar (I-Beam jew Box Girder) immuntata fuq kolonni.



B'mod ġenerali, l-aqwa krejn ta 'girder li jaħdem huwa soluzzjoni affidabbli u kosteffikaċi għall-immaniġġjar ta' tagħbijiet tqal f'ambjenti industrijali.

• Kapaċità: 1-20 tunnellata
• Kapaċità: 3. 2-80 Ton
• Tul tal-medda: 4-31. 5m
• Għoli tal-Irfigħ: Personalizzat skont il-kundizzjonijiet tas-sit tal-klijenti
• Dazju tax-Xogħol: FEM Standard A5
• Vultaġġ Raged: 220V ~ 690V, 50-60 Hz, 3PH AC
• Klassi ta 'Protezzjoni: IP54 IP55
• Mod ta 'Kontroll tal-Krejn: PendantControl \/ Kontroll mill-Bogħod \/ Kontroll tal-Kabina





Krejn ta 'l-għoli ta' girder wieħed huwa tip ta 'krejn li jikkonsisti f'raġġ ta' pont wieħed sostnut minn trakkijiet tat-tarf u tipikament jintuża għal applikazzjonijiet ta 'rfigħ tad-dawl għal moderat. Hawn huma l-komponenti ewlenin ta 'krejn tal-girder single tal-aqwa:



1. Girder tal-pont (raġġ ewlieni)
Ir-raġġ orizzontali primarju li jifrex il-wisa 'tar-runway tal-krejn.

Normalment magħmul minn azzar irrumblat (i-raġġ) jew sezzjonijiet tal-kaxxa fabbrikati għal tagħbijiet itqal.

Jappoġġja l-parank u t-trolley.



2. Trucks tat-tarf (vaguni tat-tarf)
Strutturi bir-roti f'kull tarf tal-girder li jippermettu li l-krejn jiċċaqlaq tul il-linji tar-runway.

Jikkonsistu minn roti, bearings, u mekkaniżmi ta 'sewqan (għal krejnijiet li jaħdmu).



3. Hoist & Trolley
Elettriku jew parank manwali - il-mekkaniżmu tal-irfigħ (parank tal-katina jew parank tal-ħabel tal-wajer).

Trolley - Il-qafas li jġorr il-parank u jiċċaqlaq tul il-girder.

4. Rails tar-runway
Binarji tal-azzar immuntati fuq travi tar-runway (jew appoġġjati mill-art jew sospiżi mis-saqaf).

Il-krejn jiċċaqlaq tul dawn il-linji.



5. Mekkaniżmu tas-sewqan (għal krejnijiet li jaħdmu bl-enerġija)
Bridge Drive - Muturi u kaxex tal-gerijiet li jċaqalqu l-krejn tul ir-runway.

Trolley Drive - Iċċaqlaq it-trolley tul il-girder (jekk motorizzat).

6. Kontrolli
Kontroll tal-Pendant (bil-fili jew bla fili) - użat mill-operatur biex iċċaqlaq il-krejn, il-parank u t-trolley.

Kontroll mill-bogħod tar-radju (għal sistemi avvanzati).



7. Bumpers & End Stops
Bumpers tal-gomma jew idrawliċi biex jassorbu l-impatt fit-truf tar-runway.

Limitu ta 'swiċċijiet biex jipprevjenu l-ivvjaġġar żejjed.

8. Sistema Elettrika
Sistema Festoon jew rukkelli tal-kejbil - għall-provvista tal-enerġija lill-krejn.

Pannell tal-Kontroll u WIRING - Jmexxi l-operazzjonijiet bil-mutur.

9. Brejkijiet u Apparat tas-Sigurtà
Brejkijiet mekkaniċi - jipprevjenu moviment mhux intenzjonat.

Protezzjoni ta 'tagħbija żejda - Tipprevjeni l-irfigħ lil hinn mill-kapaċità.

Stop ta 'Emerġenza (E-Stop) - Għal għeluq immedjat.

10. Travi tar-runway (struttura ta 'appoġġ)
Travi ta 'l-azzar (i-travi jew fabbrikati) li jappoġġjaw il-linji tar-runway.

Jista 'jkun freestanding jew imwaħħal mal-kolonni tal-bini.



11. Ganċ tal-krejn

Il-ganċ tal-krejn huwa mwaħħal mal-parank u huwa disponibbli f'diversi konfigurazzjonijiet (eż., Hook tal-qafla tas-sigurtà, c-hook, ramshorn hook) skont l-applikazzjoni.

Il-ganċijiet huma tipikament ikklassifikati għal kapaċitajiet differenti (eż. Ton sa 20 tunnellata jew aktar).



12.Mutur

1. Tipi ta 'muturi użati fi krejnijiet tal-girder wieħed
Motor tal-parank: Qawwi l-mekkaniżmu tal-irfigħ (tipikament parank elettriku b'mutur inkorporat).

Motor tal-ivvjaġġar (Bridge & Trolley): Iċċaqlaq il-krejn tul ir-runway (vjaġġar tal-pont) u l-parank tul il-girder (trolley ivvjaġġar).

2. Speċifikazzjonijiet komuni tal-mutur
Firxa tal-qawwa:

Mutur tal-parank: 1.5 kW sa 15 kW (skont il-kapaċità, eż., 1- ton sa 10- Ton Cranes).

Motor tal-ivvjaġġar: 0. 2 kW sa 3 kW (għal moviment bla xkiel).

Vultaġġ: 220V \/ 380V (3- fażi AC), 480V (industrijali), jew 24V \/ 48V (għal sistemi ta 'vultaġġ baxx).

Veloċità:

Hoist: {8-30 m \/ min (għażliet ta 'veloċità varjabbli disponibbli).

Ivvjaġġar: 10-30 m \/ min (aġġustabbli permezz ta 'inverter tal-frekwenza).

Ċiklu tad-Dazju: S3 (Intermittenti) jew S4 (kontinwu bil-bidu \/ waqfiet).



8. Sistema ta 'allarm tal-ħoss u tad-dawl u tillimita l-apparat tas-sigurtà tal-iswiċċ

Krejn ta 'girder wieħed tipikament jinkludi diversi apparati ta' sigurtà, bis-sistema ta 'allarm tal-ħoss u tad-dawl u l-iswiċċijiet tal-limitu jkunu kritiċi għal tħaddim sikur. Hawn taħt hawn ħarsa ġenerali ta 'dawn il-komponenti u l-funzjonijiet tagħhom:

1. Sistema ta 'allarm tal-ħoss u tad-dawl
Għan: Jipprovdi twissijiet li jinstemgħu u viżwali qabel u waqt il-moviment tal-krejn biex javżaw persunal fil-viċin.

Komponenti:

Buzzer \/ Horn: Emetti ħoss qawwi meta l-krejn jiġi attivat jew jersaq lejn limitu.

Strobe Light \/ Beacon: LED li jteptep jew dawl li jdur għal twissijiet ta 'viżibilità għolja.

Attivaturi ta 'attivazzjoni:

Meta l-krejn ikun mixgħul.

Qabel ma tibda jew twaqqaf il-moviment.

Meta tersaq lejn swiċċ tal-limitu (twissija ta 'tmiem l-ivvjaġġar).

F'sitwazzjonijiet ta 'waqfien ta' emerġenza.

2. Limitu tal-apparat tas-sigurtà tal-iswiċċ
Għan: Jipprevjeni l-krejn (jew il-parank) milli jivvjaġġaw żejjed lil hinn mil-limiti sikuri, jipproteġu kontra kolliżjonijiet u ħsara mekkanika.

Tipi:

Swiċċ tal-Limitu ta 'Fuq \/ Lower Hook: Iwaqqaf il-parank meta l-ganċ jilħaq l-għoli jew il-fond massimu.

Swiċċ tal-Limitu tal-Ivjaġġar Trolley: Jipprevjeni li t-trolley jimxi lil hinn mit-truf tal-girder.

Bridge (Crane) L-iswiċċ tal-limitu tal-ivvjaġġar: iwaqqaf il-krejn meta jasal fit-tmiem tar-runway.

Tipi komuni ta 'swiċċijiet tal-limitu:

Swiċċijiet tal-limitu mekkaniku (imħaddma bil-lieva, tat-tip CAM).

Swiċċijiet tal-prossimità manjetika (mhux kuntatt, aktar durabbli).

Limiti bbażati fuq encoder li jduru (għal pożizzjonament preċiż).

Konformità tas-Sigurtà
Dawn is-sistemi jikkonformaw mal-istandards OSHA, ANSI, ISO, u CMAA għal krejnijiet ġenerali.

Ittestjar u manutenzjoni regolari huma meħtieġa biex tiġi żgurata l-funzjonalità.

Integrazzjoni mal-kontroll tal-krejn
L-allarm u l-iswiċċijiet tal-limitu huma bil-fili fil-pannell tal-kontroll tal-krejn.

Xi sistemi jinkludu kontrolluri loġiċi programmabbli (PLCs) għal awtomazzjoni avvanzata u interlocking tas-sigurtà.



10. Mod ta 'Kontroll

Krejn ta 'l-għoli ta' girder wieħed tipikament għandu diversi modi ta 'kontroll biex jaqdu bżonnijiet operattivi differenti. L-għażla tiddependi fuq fatturi bħal ħtiġijiet ta 'preċiżjoni, frekwenza ta' użu, u kunsiderazzjonijiet ta 'sigurtà. Hawn huma l-aqwa modi ta 'kontroll użati għal krejnijiet tal-girder wieħed:

1. Kontroll tal-pendent (pendlu tal-buttuna push)
Deskrizzjoni: L-iktar għażla komuni u ekonomika, operata permezz ta 'pendent li jinżamm fl-idejn b'buttuni għall-irfigħ, tbaxxi, u moviment tat-trolley \/ pont.

Aħjar għal: workshops, imħażen ta 'skopijiet ġenerali, imħażen, u applikazzjonijiet ta' dawl għal medju.

Vantaġġi: sempliċi, kosteffikaċi, u faċli biex tużah.

Żvantaġġi: firxa limitata (l-operatur għandu jkun ħdejn il-krejn).

2. Kontroll mill-bogħod tar-radju (Wireless)
Deskrizzjoni: Juża kontroll mill-bogħod mingħajr fili (RF jew Bluetooth) biex tħaddem il-krejn minn distanza.

L-aħjar għal: workshops kbar, ambjenti perikolużi, jew meta l-operatur ikollu bżonn mobilità.

Vantaġġi: Flessibilità akbar, viżibilità mtejba, u tħaddim aktar sigur fi spazji ta 'temperatura għolja jew ristretta.

Żvantaġġi: spiża kemmxejn ogħla; teħtieġ il-ġestjoni tal-batterija.

3. Kontroll tal-Kabina (Operatur Kabina)
Deskrizzjoni: Il-krejn huwa mħaddem minn kabina magħluqa jew miftuħa mmuntata fuq il-krejn.

Aħjar għal: operazzjonijiet ta 'frekwenza għolja, ta' frekwenza għolja (eż. Mills tal-azzar, funderiji).

Vantaġġi: Viżibilità aħjar għall-immaniġġjar preċiż, ergonomiku għal ċaqliq twil.

Żvantaġġi: Spiża ogħla u teħtieġ aktar spazju.

4. Kontroll awtomatizzat \/ semi-awtomatiku (PLC & Sensers)
Deskrizzjoni: Juża kontrolluri loġiċi programmabbli (PLCs), sensuri, u softwer għal moviment awtomatizzat.

L-aħjar għal: kompiti ripetittivi (eż., Linji ta 'produzzjoni, imħażen awtomatizzati).

Vantaġġi: Tnaqqas l-ispejjeż tax-xogħol, ittejjeb il-preċiżjoni, u ttejjeb is-sigurtà.

Żvantaġġi: spiża inizjali għolja u teħtieġ kompetenza teknika.

5. Kontroll tal-paviment (permezz ta 'pendent twil jew joystick)
Deskrizzjoni: Pendent tal-kejbil itwal jew joystick immuntat fl-art jippermetti operazzjoni minn pożizzjoni fissa.

L-aħjar għal: sitwazzjonijiet fejn il-kontroll mill-bogħod mhux meħtieġ, iżda l-kontroll tal-pendent huwa restrittiv wisq.

Vantaġġi: Aktar stabbli minn mingħajr fili, l-ebda dipendenza tal-batterija.

Żvantaġġi: Il-ġestjoni tal-kejbil tista 'tkun diffiċli.




11. Sketch









Krejn ta 'l-għoli ta' girder wieħed huwa għażla popolari għal ħafna applikazzjonijiet industrijali minħabba l-kosteffikaċja, l-effiċjenza u l-versatilità tagħha. Hawn huma l-aqwa vantaġġi ta 'l-użu ta' krejn ta 'l-aqwa girder:

1. Soluzzjoni kosteffikaċi
Spiża inizjali aktar baxxa meta mqabbla ma 'krejnijiet doppji tal-girder minħabba disinn aktar sempliċi u inqas komponenti.

Spejjeż ta 'installazzjoni u manutenzjoni mnaqqsa.

2. Disinn ħafif u li jiffranka l-ispazju
Teħtieġ inqas headroom minn krejnijiet doppji tal-girder, u tagħmilha ideali għal faċilitajiet b'restrizzjonijiet ta 'għoli.

Struttura kompatta tippermetti użu aħjar fl-ispazju f'workshops jew imħażen.

3. Installazzjoni u Manutenzjoni Faċli
Struttura sempliċi b'inqas partijiet tfisser installazzjoni aktar mgħaġġla u servizz aktar faċli.

Rekwiżiti ta 'manutenzjoni minima, tnaqqis fil-ħin ta' waqfien u spejjeż operattivi.

4. Effiċjenza għolja u tħaddim bla xkiel
Trolley tal-parank elettriku jiżgura immaniġġjar preċiż tat-tagħbija.

Ivvjaġġar bla xkiel tul ir-raġġi tar-runway bi tbandil minimu.

5. Versatilità fl-Applikazzjonijiet
Adattat għall-irfigħ ħafif għal medju (tipikament sa 20 tunnellata).

Użat f'workshops, imħażen, linji ta 'assemblaġġ, u pjanti tal-manifattura.

6. Għażliet customizable
Span aġġustabbli, għoli tal-irfigħ, u veloċità biex jaqblu mal-bżonnijiet speċifiċi.

Jista 'jkun mgħammar bi drives ta' frekwenza varjabbli (VFDs) għal kontroll tal-veloċità aħjar.

7. affidabbli u durabbli
Magħmul minn azzar ta 'kwalità għolja għal prestazzjoni fit-tul.

Kostruzzjoni b'saħħitha tiżgura l-istabbiltà u s-sigurtà waqt l-operazzjoni.

8. Effiċjenti fl-enerġija
Jikkonsma inqas enerġija meta mqabbel ma 'krejnijiet ikbar, u jnaqqas l-ispejjeż operattivi.

9. Konformità mal-Istandards tas-Sigurtà
Jissodisfa r-Regolamenti dwar is-Sigurtà Internazzjonali (ISO, OSHA, CMAA) b'karatteristiċi bħal protezzjoni ta 'tagħbija żejda u swiċċijiet tal-limitu.

10. Ideali għal ċikli ta 'dazju moderat
L-aktar adattat għal applikazzjonijiet li ma jeħtiġux irfigħ tqil kontinwu, li joffru bilanċ bejn il-prestazzjoni u l-ispiża.





Krejnijiet tal-girder singoli huma użati ħafna f'diversi industriji minħabba l-kosteffikaċja tagħhom, id-disinn kompatt, u l-faċilità ta 'installazzjoni. Hawn huma wħud mill-aqwa applikazzjonijiet ta 'krejnijiet ta' l-għoli tal-girder wieħed:

1. Linji tal-Manifattura u l-Assemblea
Użat għall-irfigħ u jiċċaqilqu materja prima, partijiet tal-magni, u prodotti lesti.

Komuni fil-manifattura tal-karozzi, l-elettronika, u l-makkinarju.

2. Malahousing & Logistics
Immaniġġja b'mod effiċjenti pallets, kontenituri, u pakketti tqal.

Ideali għat-tagħbija \/ ħatt ta 'oġġetti f'ċentri ta' distribuzzjoni.

3. Azzar u proċessar tal-metall
Jittrasferixxi kolji tal-azzar, folji, u vireg tal-metall fil-funderiji u rolling imtieħen.

Spiss mgħammra b'lifters elettromanjetiċi jew vakwu.

4. Immaniġġjar tal-materjal tal-kostruzzjoni
Iċċaqlaq basktijiet tas-siment, briks, u strutturi prefabbrikati.

Użat f'impjanti tal-konkrit precast u btieħi tal-provvista tal-kostruzzjoni.

5. Impjanti tal-enerġija u settur tal-enerġija
Tneħħi turbini, ġeneraturi, u tagħmir ta 'manutenzjoni tqil.

Adattat għal faċilitajiet ta 'enerġija idro, termali u nukleari.

6. Industrija tal-Karta u l-Istampar
Immaniġġja rombli tal-karti u makkinarju tal-istampar tqil.

Jiżgura fluss ta 'materjal lixx fil-linji ta' produzzjoni.

7. Minjieri u proċessar tal-minerali
Trasporti minerali, minerali, u materjali bl-ingrossa fl-ipproċessar tal-impjanti.

8. Aviation & Aerospace
Tgħaqqad il-komponenti tal-inġenji tal-ajru u tiċċaqlaq partijiet tqal tal-magna.

9. Industrija tal-Ikel u x-Xorb
Disinni iġjeniċi disponibbli għall-irfigħ ta 'oġġetti tal-ikel bl-ingrossa u l-imballaġġ.

10. Ħwienet ta 'Manutenzjoni u Tiswija
Użat fil-workshops għall-irfigħ ta 'makkinarju tqil waqt is-servizz.













Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet.
