Kontroll mill-bogħod krejn ta 'l-għoli

Komponenti tal-qalba: gearbox, mutur, irkaptu

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: sena 1

Piż (kg): 10000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Unitajiet tal-Bejgħ: Oġġett Uniku

Daqs tal-pakkett wieħed: 600x300x300 cm

Piż gross wieħed: 200. 000 kg

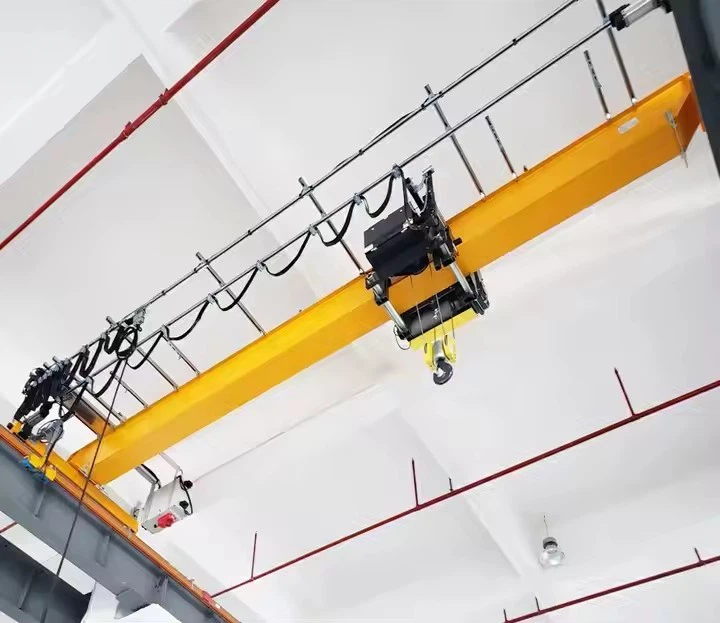

A kontroll mill-bogħod krejn ta 'l-għoliTikkonsisti f'diversi komponenti ewlenin li jaħdmu flimkien biex jippermettu rfigħ u moviment sikur u effiċjenti ta 'tagħbijiet. Hawn taħt hawn tqassim dettaljat tal-komponenti ewlenin:

1. Girder tal-pont (raġġ ewlieni)

Ir-raġġ orizzontali primarju li jifrex il-wisa 'taż-żona tax-xogħol.

Tipikament magħmul minn azzar irrumblat jew sezzjonijiet tal-kaxxa fabbrikati għas-saħħa.

Jappoġġja l-assemblaġġ tal-parank u tat-trolley.

2. Trucks tat-tmiem

Jinsab f'kull tarf tal-pont.

Fihom roti li jippermettu li l-krejn jiċċaqlaq tul ir-raġġi tar-runway.

Jista 'jinkludi muturi tas-sewqan għall-moviment tal-pont (vjaġġar twil).

3. Unità tal-parank

Il-mekkaniżmu ta 'rfigħ, li jista' jkun:

Parank tal-katina elettrika(għal tagħbijiet eħfef, sa ~ 5 tunnellati).

Parakk tal-ħabel tal-wajer(għal tagħbijiet itqal, sa 20+ tunnellati).

Jinkludi mutur, brejk, gearbox, u mezz tal-irfigħ (katina jew ħabel tal-wajer).

4. Trolley

L-assemblaġġ li jġorr il-parank tul it-tul tal-pont.

Jistgħu jiġu mħaddma (motorizzata) jew manwali (tip push, inqas komuni fi krejnijiet ikkontrollati mill-bogħod).

5. Sistema tar-runway

Jikkonsisti minnTravi tar-runway(Appoġġjat mill-bini ta 'kolonni jew strutturi ta' freestanding).

Jinkludibinarji jew binarjibiex it-trakkijiet tat-tarf tal-krejn jimxu 'l quddiem.

6. Sistema ta 'Kontroll mill-Bogħod

Trasmettitur bla fili (stil li jinżamm fl-idejn jew iċ-ċinturin).

Unità tar-riċevitur immuntata fuq il-krejn (tikkomunika permezz ta ’frekwenza tar-radju).

Kontrolli:

Iċ-ċaqliq 'il fuq \/' l isfel

Trolley Traverse (Cross Travel)

Ivvjaġġar tal-pont (ivvjaġġar twil)

Waqfien ta 'emerġenza

7. Sistema tal-Provvista tal-Enerġija

Sistema Festoon(kejbil u trolley għall-kunsinna tal-enerġija tul ir-runway).

Bars tal-Konduttur(Alternattiva għall-festooning għal trasmissjoni ta 'enerġija aktar nadifa).

Powered tal-batterija(għal xi sistemi bla fili).

.

8. Komponenti ta 'sigurtà u limitu

Limitu ta 'swiċċijiet(Tipprevjeni l-ivvjaġġar żejjed ta 'parank, trolley, jew pont).

Protettur ta 'tagħbija żejda(tipprevjeni l-irfigħ lil hinn mill-kapaċità nominali).

Sensers kontra l-kolliżjoni(Jekk krejnijiet multipli joperaw fl-istess żona).

Buttuna ta 'waqfien ta' emerġenza(fuq remot u xi kultant backup fuq il-krejn).

9. Bumpers & End Stops

Bumpers tal-gomma jew idrawliċi biex jassorbu l-impatt fit-truf tar-runway.

It-tarf mekkaniku jieqaf biex jipprevjeni d-derailment.

10. Pannell elettriku \/ kaxxa tal-kontroll

Djar ta 'kuntatturi, rilejs, u PLC (jekk awtomatizzat).

Tmexxi d-distribuzzjoni tal-enerġija u l-ipproċessar tas-sinjali mill-bogħod.

Skeċċ

Tekniku ewlieni

Vantaġġi ta 'kontroll mill-bogħod ta' krejnijiet ta 'l-għoli

Il-krejnijiet ta 'l-overhead ta' kontroll wieħed mill-bogħod joffru diversi benefiċċji fuq krejnijiet tradizzjonali mħaddma bil-pendent jew manwali, li jagħmluhom ideali għal applikazzjonijiet moderni industrijali u tal-maħżen.

1. Sigurtà msaħħa

L-operaturi jikkontrollaw il-krejn minn distanza sikura, u jnaqqsu r-riskju ta 'inċidenti minn tagħbijiet jew ħabtiet li jaqgħu.

Viżibilità aħjar tat-tagħbija u l-inħawi, li timminimizza spots għomja.

Il-funzjoni ta 'waqfien ta' emerġenza tippermetti għeluq immedjat f'sitwazzjonijiet perikolużi.

2. Effiċjenza u produttività mtejba

Immaniġġjar tat-tagħbija aktar mgħaġġel peress li l-operatur jista 'jiċċaqlaq liberament għal pożizzjonament ottimali.

Tnaqqas il-ħtieġa għal ħaddiema multipli (l-ebda sinjalaturi meħtieġa).

Kontroll lixx u preċiż, speċjalment bi drives ta 'frekwenza varjabbli (VFDs).

3. Comfort & Ergonomics tal-Operatur

L-ebda razza fiżika milli tiġbed kejbils pendent jew mixi maġenb il-krejn.

Il-bogħod bla fili jippermetti operazzjoni mill-iktar punt ta ’vantaġġ konvenjenti.

4. Soluzzjoni kosteffikaċi

Spejjeż ta 'installazzjoni aktar baxxi meta mqabbla ma' krejnijiet doppji tal-girder.

Spejjeż imnaqqsa tax-xogħol (operatur wieħed jista 'jimmaniġġja kompiti multipli).

Manutenzjoni minima meta mqabbla ma 'krejnijiet imħaddma bil-kabina.

5. Flessibilità u adattabilità

Jistgħu jintużaw fi spazji ristretti fejn il-kontrolli pendenti ma jkunux prattiċi.

Adattat kemm għal applikazzjonijiet ta 'ġewwa kif ukoll ta' barra (b'għażliet li ma jagħmlux temp).

Customizable b'karatteristiċi ta 'awtomazzjoni (eż., Movimenti Programmabbli).

Applikazzjonijiet ta 'kontroll mill-bogħod ta' krejnijiet ta 'l-għoli

Dawn il-krejnijiet jintużaw ħafna fl-industriji minħabba l-versatilità, is-sigurtà u l-effiċjenza tagħhom. Applikazzjonijiet komuni jinkludu:

1. Pjanti tal-Manifattura u l-Assemblea

Nimxu materja prima, partijiet tal-makkinarju, u prodotti lesti.

Pożizzjonar ta 'komponenti tqal fil-manifattura tal-karozzi, aerospazjali u makkinarju.

2. Malahousing & Logistics

Tagħbija \/ ħatt ta 'oġġetti minn trakkijiet.

Trasport ta 'pallets, kontenituri, u pakketti tqal f'ċentri ta' distribuzzjoni.

3. Kostruzzjoni u Immaniġġjar tal-Materjal

Irfigħ ta 'raġġi tal-azzar, pannelli tal-konkrit, u materjali tal-kostruzzjoni.

Tassisti fl-assemblaġġ tal-istruttura prefabbrika.

4. Industrija tal-Metall u l-Azzar

Immaniġġjar ta 'kolji, folji, u vireg tal-metall f'timti ta' l-azzar u ħwienet ta 'fabbrikazzjoni.

Presses għall-għalf, magni tal-ittimbrar, u tagħmir CNC.

5. Faċilitajiet ta 'Manutenzjoni u Tiswija

Servizz ta 'tagħmir tqil, magni u makkinarju industrijali.

Partijiet ta 'rfigħ u pożizzjonament waqt xogħol ta' tiswija.

6. Karta u proċessar tal-injam

Nimxu rombli kbar tal-karti, injam, u prodotti tal-injam.

Tagħbija \/ ħatt fil-pjanti tas-serrieq u tal-ippakkjar.

7. impjanti tal-enerġija u utilitajiet

Immaniġġjar ta 'turbini, ġeneraturi, u komponenti elettriċi tqal.

Manutenzjoni ta 'bojlers u sistemi mekkaniċi kbar.

8. Industrija tal-Karozzi

Magni tat-trasport, chassis, u assemblaġġi tal-vetturi.

Appoġġ għall-operazzjonijiet tal-linja ta 'produzzjoni.

1. Disinn u Inġinerija
Konsultazzjoni inizjali: Il-proċess jibda b'diskussjonijiet bejn il-manifattur u l-klijent biex jifhem ir-rekwiżiti operattivi tal-krejn, bħalma huma l-kapaċità tat-tagħbija, il-medda, l-għoli tal-irfigħ, u l-ambjent (eż. Użu ta 'ġewwa jew ta' barra, kundizzjonijiet tat-temperatura, eċċ.).

Inġinerija u Personalizzazzjoni: It-tim tad-disinn jippersonalizza l-krejn, inklużi l-istruttura, is-sistema ta 'rfigħ, u l-karatteristiċi ta' kontroll mill-bogħod tar-radju. It-tpinġijiet u l-ispeċifikazzjonijiet dettaljati tal-inġinerija huma ppreparati, li jiżguraw li l-krejn jissodisfa l-istandards u l-kodiċi tas-sigurtà kollha meħtieġa.

Disinn tas-Sistema ta 'Kontroll: Is-sistema ta' kontroll mill-bogħod tar-radju hija integrata fid-disinn, b'attenzjoni għall-faċilità ta 'użu, firxa, karatteristiċi ta' sigurtà (waqfien ta 'emerġenza, protezzjoni żejda), u kompatibilità mas-sistemi l-oħra tal-krejn.

2. L-għażla tal-materjal u l-akkwist tal-materjal
Materjali strutturali: Materjali ta 'kwalità għolja bħall-azzar jinxtraw għar-raġġ ewlieni tal-krejn, girder, vaguni finali, u komponenti strutturali oħra. Dawn il-materjali huma magħżula għas-saħħa, id-durabilità, u l-abbiltà li jifilħu tagħbijiet tqal.

Komponenti mekkaniċi: Il-komponenti għas-sistema ta 'l-irfigħ, trolley, rota tal-krejn, muturi, gearboxes, u sistema ta' kontroll mill-bogħod tar-radju huma akkwistati minn fornituri affidabbli.

Komponenti elettriċi: wajers, pannelli elettriċi, swiċċijiet, apparat ta 'sigurtà, u komponenti elettriċi oħra għas-sistema ta' kontroll tal-krejn huma wkoll miksuba.

3. Fabbrikazzjoni u Manifattura
Kostruzzjoni tar-raġġ ewlieni: L-azzar huwa maqtugħ, iwweldjat, u mmuntat biex jifforma l-girder prinċipali (raġġ wieħed) tal-krejn. Dan il-proċess ħafna drabi jinvolvi qtugħ ta 'preċiżjoni, liwi, u wweldjar biex jissodisfa tolleranzi speċifiċi tad-disinn.

Fabbrikazzjoni tal-ġarr tat-tarf: Il-vaguni finali, li jappoġġjaw il-mekkaniżmu tal-ivvjaġġar tal-krejn, huma fabbrikati u mmuntati. Dawn il-komponenti huma ddisinjati għall-istabbiltà u s-saħħa, li jiżguraw moviment tal-krejn lixx tul il-binarji.

Mekkaniżmu ta 'l-assemblaġġ ta' l-irfigħ: Il-parank, il-ganċ, u l-mekkaniżmu ta 'rfigħ huma mmuntati, b'muturi, gerijiet, u taljoli integrati fis-sistema. Is-sistema tal-irfigħ hija ttestjata għal kapaċità li ġġorr it-tagħbija u tħaddim bla xkiel.

Mekkaniżmi ta 'vjaġġar tat-tròli u tal-krejn: il-mekkaniżmi ta' l-ivvjaġġar tat-trolley u tal-krejn huma mibnija u mmuntati. Dan jinkludi r-roti, il-mutur u s-sistema tal-ferrovija, li jiżgura moviment bla xkiel tal-krejn tul il-linji.

Installazzjoni ta 'Kontroll mill-Bogħod tar-Radju: Is-sistema ta' kontroll mill-bogħod tar-radju hija installata. Dan jinkludi t-twaħħil tar-riċevituri meħtieġa, l-antenni, u l-integrazzjoni tas-sistema ta 'kontroll mas-sistemi elettriċi u mekkaniċi tal-krejn.

4. Integrazzjoni tas-sistema elettrika u ta 'kontroll
Wajers u Sistemi Elettriċi: Il-wajers elettriċi huma installati, li jgħaqqdu s-sistema tal-irfigħ, pannell tal-kontroll, muturi u sistema ta 'kontroll mill-bogħod tar-radju. Il-wajers huma ttestjati għas-sigurtà u l-konformità mal-kodiċi elettriċi.

Assemblaġġ tal-Panew tal-Kontroll: Il-pannell tal-kontroll tal-krejn huwa mmuntat u integrat mas-sistema ta 'kontroll mill-bogħod tar-radju. Huwa ttestjat għal karatteristiċi ta 'rispons u sigurtà, inkluż waqfien ta' emerġenza u protezzjoni ta 'tagħbija żejda.

Karatteristiċi ta 'sigurtà: Apparat ta' sigurtà bħal swiċċijiet ta 'limitu, sensuri ta' tagħbija żejda, u allarmi tal-ħoss u dawl huma installati u integrati fis-sistema ta 'kontroll. Dawn is-sistemi jiżguraw tħaddim ta 'krejn sikur u jipprevjenu ħsara.

5. Ittestjar u Kontroll tal-Kwalità
Ittestjar tat-Tagħbija: Il-krejn huwa soġġett għal test tat-tagħbija biex jiżgura li jista 'jimmaniġġa l-kapaċità tal-piż speċifikata. It-test isir bl-użu ta 'piżijiet kalibrati biex jivverifika l-prestazzjoni tal-krejn f'kundizzjonijiet operattivi.

Ittestjar Operattiv: Il-krejn jgħaddi minn test operattiv sħiħ, fejn jitmexxa mill-mozzjonijiet tiegħu (irfigħ, tbaxxi, jivvjaġġa, eċċ.) Bl-użu tal-kontroll mill-bogħod tar-radju. Ir-rispons tal-krejn għall-kmandi, inklużi allarmi ta 'waqfien ta' emerġenza u sigurtà, huwa mmonitorjat mill-qrib.

Ittestjar elettriku u mekkaniku: Is-sistemi elettriċi kollha, inkluż il-kontroll mill-bogħod tar-radju, huma ttestjati għall-funzjonalità u s-sigurtà. Il-muturi, il-brejkijiet, u l-wajers elettriċi huma spezzjonati għal tħaddim xieraq.

Spezzjoni għall-konformità: Il-krejn huwa spezzjonat għall-konformità mal-istandards lokali u internazzjonali (bħal ISO, CE, jew OSHA) biex jiżgura li tissodisfa r-regolamenti tas-sigurtà. L-istruttura, il-komponenti li jġorru t-tagħbija, u s-sistemi ta 'sigurtà huma kkontrollati sewwa.

6. Assemblea Finali
Assemblaġġ u spezzjoni finali: Wara l-ittestjar, il-krejn huwa kompletament immuntat, bil-komponenti kollha mwaħħlin sew u kkontrollati doppji għall-eżattezza. Il-kontroll mill-bogħod tar-radju huwa kkonfigurat, u s-sistema hija ttestjata l-aħħar darba biex tiżgura integrazzjoni bla xkiel.

Pittura u Irfinar: Il-krejn huwa miżbugħ b'kisi protettiv biex jipprevjeni l-korrużjoni u jtejjeb id-dehra tiegħu. L-aħħar tmiss tal-aħħar huma miżjuda mal-istruttura, inkluż kwalunkwe tikkettar jew marki tas-sigurtà.

Dokumentazzjoni: Id-dokumentazzjoni kollha meħtieġa, inklużi l-manwali, ċertifikati ta 'konformità, rapporti tat-test, u informazzjoni dwar il-garanzija, huma ppreparati għall-klijent.


Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
