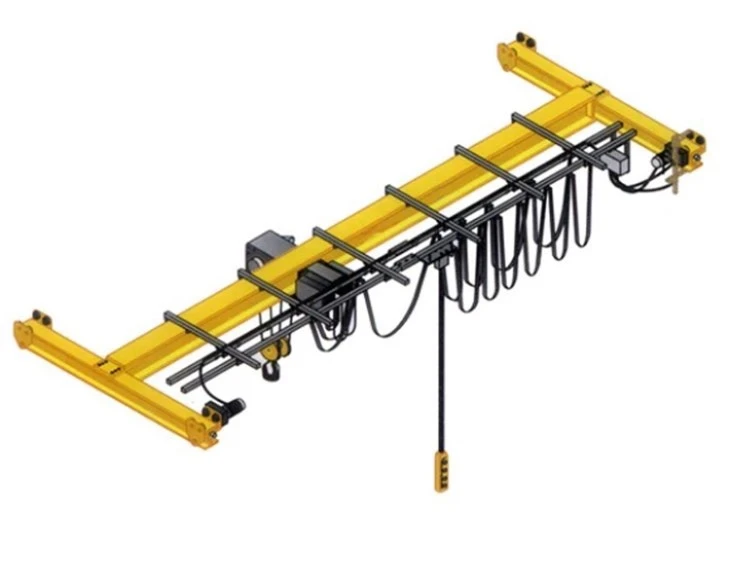

Faċli Biex Użu Uniku Girder Bridge Crane

Komponenti tal-qalba: Gearbox, Motor, Gear

Post ta 'Oriġini: Henan, iċ-Ċina

Garanzija: 1 Sena

Piż (KG): 10000 kg

Spezzjoni tal-vidjo ħierġa-: Ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Unitajiet tal-Bejgħ: Oġġett wieħed

Daqs tal-pakkett wieħed: 600X300X300 ċm

Piż gross wieħed: 200.000 kg

1.Raġġ ewlieni

Karatteristiċi ewlenin tar-raġġ prinċipali:
1) Kostruzzjoni ta' -Qawwa Għolja
Fabbrikat minn Q235B/Q345B azzar b'tensjoni għolja-jew materjali ekwivalenti.
Iddisinjat bl-użu ta 'analiżi ta' elementi finiti (FEA) għall-integrità strutturali u l-ottimizzazzjoni tat-tagħbija.
Disponibbli f'format I-beam jew box girder skont ir-rekwiżiti tal-kapaċità u l-firxa.
2) Profil iwweldjat jew irrumblat
Kaxxa tat-tip-sezzjoni tal-azzar irrumblat jew travu b'iwweldjar ta' penetrazzjoni sħiħa-għal saħħa u ebusija mtejba.
Il-ħjatat tal-weldjatura huma ttestjati ultrasonikament u spezzjonati għad-durabilità u s-sigurtà.
3) Preċiżjoni Cambering
Ir-raġġ huwa ddisinjat b'kamber 'il fuq (arkata ħafifa) biex jikkontrobattu d-deflessjoni taħt tagħbija, u jiżgura tħaddim dritt u ħajja estiża tar-raġġ.
4) Disinn kompatt u ħafif
Inaqqas il-piż tal-krejn innifsu għal żieda fl-effiċjenza tal-enerġija u tqandil aktar faċli waqt l-installazzjoni.
Ottimizzat għal applikazzjonijiet ta 'headroom baxx biex timmassimizza l-għoli ta' rfigħ disponibbli.

2.Sistema ta 'rfigħ

1) Unità tal-Parank Elettriku
Immuntat fuq il-flanġ t'isfel tar-raġġ prinċipali (taħt-konfigurazzjoni ta' tħaddim jew ta' fuq-taħt).
Disinn kompatt u modulari għal manutenzjoni u sostituzzjoni faċli.
Għażliet:
Parank tal-ħabel tal-wajer għal tagħbijiet itqal u applikazzjonijiet ta'-lift għoli
Parank tal-katina għal operazzjonijiet eħfef u kompatti
2)Mutur tal-Irfigħ ta' -Prestazzjoni Għolja
Mutur asinkroniku ta' 3-fażi magħluq għal kollox jew mutur integrat fil-brejk
Għażliet għal veloċità waħda, veloċità doppja, jew kontroll tal-inverter tal-frekwenza (VFD) għal rfigħ bla xkiel u preċiż
Protetti termalment biex jipprevjenu sħana żejda
3) Gearbox / Mekkaniżmu ta' Tnaqqis
Gears imwebbsa, helical jew spur magħluqa f'gearbox issiġillat tal-banju taż-żejt
Jagħti torque għoli u telf minimu ta 'enerġija
Ħoss baxx u ħajja twila
4) Ħabel tal-Wajer jew Mekkaniżmu tal-Katina
Anti-twist, high-strength wire ropes with safety factor >5:1
Ir-rombli tal-gwida u l-molol tal-pressjoni jiżguraw tkebbib u tkebbib preċiż
Paranki tal-katina jużaw ktajjen ta' liga mwebbsa b'kisja kontra-sadid
5) Sistema tanbur u taljola
Tanbur tal-azzar grooved jiżgura tkebbib uniformi tal-ħabel tal-wajer
Ball bearing immuntat, preċiżjoni-makna biex titnaqqas il-vibrazzjoni
Blokki tat-taljoli b'-sheaves ta' saħħa għolja u għata protettiva

3.Tmiemġarr

Il-karru tat-tarf huwa komponent strutturali u ta 'moviment kritiku ta' Krejn tal-Pont tar-Raġġ Uniku, li jippermetti moviment lonġitudinali (pont) bla xkiel u stabbli tul ir-runway tal-krejn. Inġinerija għal durabilità, preċiżjoni u effiċjenza, il-vaguni tat-tarf huma ddisinjati biex jappoġġjaw ir-raġġ prinċipali u jiffaċilitaw l-ivvjaġġar mingħajr saldatura, anke taħt tagħbijiet tqal.

4.Mekkaniżmu tal-ivvjaġġar tal-krejn

1)Drive Motor (Crane End Drive)
Muturi ta'-effiċjenza għolja 3-fażijiet, ħafna drabi minn ditti rinomati bħal SEW, Nord, jew fornituri lokali ta' muturi heavy-duty.
L-għażliet jinkludu:
Muturi li jbiddlu l-arbli-għall-kontroll ta'-veloċità doppja.
Frequency inverter-muturi kkontrollati (VFD) għal startjar/waqfien artab u aġġustament preċiż tal-veloċità.
Sistema tal-brejk elettromanjetika integrata għal waqfien rapidu u sigur.
2) Gearbox
Akkoppjat direttament mal-mutur jew il-fus tar-rota.
Reducers helical jew spur gear magħluqa f'kaxxa mimlija żejt-għal tħaddim kwiet u bla xkiel.
Jipprovdi output ta 'torque għoli b'backlash minimu.
3)Roti li jivvjaġġaw
Azzar falsifikat solidu jew roti tal-ħadid duttili fondut, ittrattati bis-sħana-għal reżistenza għall-ilbies.
Immuntat fuq berings li jallinjaw waħedhom-għal vjaġġar bla xkiel u ta'-reżistenza baxxa.
L-uċuħ tar-roti huma mwebbsa biex inaqqsu d-deformazzjoni u jżidu l-ħajja tas-servizz.
4)Tmiem il-Karu (Blokki tar-Roti)
Il-muturi tal-ivvjaġġar isuqu r-roti permezz tal-vaguni tat-tarf.
Anti{0}}derailment u rombli ta' gwida laterali jiżguraw li l-krejn jimxi dritt fuq il-binarji.
5) Track Interface
Il-krejn jiċċaqlaq tul binarji mmuntati fuq travi tar-runway.
It-tipi tal-binarji tipikament jinkludu bar kwadrat, ferrovija tat-tip P-, jew bar ċatt personalizzat ibbażat fuq id-disinn.

5.Trolley mekkaniżmu li jivvjaġġa

1) Qafas tat-Trolley
Mibnija minn pjanċi ta' l-azzar ta'-saħħa għolja jew struttura iwweldjata tat-tip kaxxa-.
Disinn kompatt jimminimizza l-piż mejjet u jiżgura mobilità bla xkiel fuq ir-raġġ.
2) Roti li jivvjaġġaw
Roti tal-azzar falsifikati jew fonduti, maħduma bil-makna għal allinjament preċiż mal-binarju tar-raġġ prinċipali (flanġ tal-qiegħ jew ferrovija ta 'fuq, skont id-disinn).
Roti mmuntati fuq ball bearings jew roller lubrikati għal tħaddim fit-tul u kwiet.
3) Drive Motor
Mgħammar b'mutur elettriku kompatt, tipikament mutur tal-gaġġa tal-iskojjattlu bi tliet fażijiet.
Disponibbli f'varjanti ta'-veloċità waħda, veloċità-doppja, jew VFD-kontrollati għal aċċelerazzjoni u deċelerazzjoni bla xkiel.
4) Gear Reducer
Reducer tal-ger helical, immuntat direttament mal-fus tal-mutur jew tar-rota.
Disinn magħluq jiżgura trasmissjoni ta 'enerġija kwieta u effiċjenti b'manutenzjoni minima.
5) Sistema tal-Brejk
Il-brejk elettromanjetiku integrat mal-mutur jipprovdi qawwa ta 'waqfien immedjata.
Tinvolvi ruħha awtomatikament f'każ ta 'telf ta' enerġija, u tiżgura s-sigurtà tat-tagħbija.

6.Rota tal-krejn

1) Materjal u Manifattura
Magħmul minn -kwalità għolja falsifikata jew azzar fondut, bħal 42CrMo jew 65Mn.
Is-sħana-trattata u mitfija għall-ebusija tal-wiċċ (tipikament > HB300), li tiżgura reżistenza eċċellenti għall-ilbies.
Il-wiċċ ta' barra tar-rota u l-flanġijiet maħduma bi preċiżjoni-biex jiżguraw rolling bla xkiel u allinjament preċiż tal-ferrovija.
2) Tipi ta' Roti
Roti b'flanġ doppju-għal tħaddim iggwidat fuq travi I-jew travi tal-kaxxa.
Roti tat-tread ċatti b'rombli ta 'gwida jew sweepers tal-binarji għal disinji ta' speċjalità.
Disponibbli f'tip solidu jew maqsum-skont id-daqs tal-krejn u r-rekwiżiti tas-servizz.

7.Crane Hook

1) Materjal u Kostruzzjoni
Magħmul minn azzar illigat falsifikat ta'-saħħa għolja (eż., 34CrMo4, 20MnSi, jew ligi ċertifikati DIN-).
Is-sħana-trattata u ttemprat biex tinkiseb toughness eċċellenti u reżistenza għall-għeja u d-deformazzjoni.
Ebusija tal-wiċċ tipikament bejn HB 250-320 għar-reżistenza għall-ilbies.
2) Tipi ta 'ganċ
Ganċ wieħed: Disinn sempliċi, kost-effettiv għal tagħbijiet ġenerali.
Ganċ doppju: Għal tagħbijiet itqal jew usa 'li jeħtieġu rfigħ bilanċjat.
Disponibbli f'konfigurazzjonijiet tat-tip C-, Ramshorn, u li jduru skont it-tip u l-użu tal-parank.
3) Mekkaniżmu li jdur
Ħafna ganċijiet huma mmuntati fuq blokk li jdur ta '360 grad, li jippermetti lill-operatur jallinja l-ganċ mat-tagħbija mingħajr ma jdawwar il-parank.
Il-bearings tal-ispinta jiżguraw rotazzjoni bla xkiel taħt tagħbija sħiħa.

8.Mutur

1) Tipi ta 'Mutur
Muturi tal-gaġġa tal-iskojjattlu asinkroniċi bi tliet-fażijiet - użati ħafna għall-funzjonijiet tal-irfigħ u tal-ivvjaġġar.
Muturi li jbiddlu l-arbli- - għal kontroll ta' żewġ-veloċitajiet (veloċi/bil-mod).
Muturi tal-Frequency Inverter (VFD) - jippermettu kontroll tal-veloċità varjabbli u tħaddim bla xkiel.
Għall-paranki, il-muturi ħafna drabi jiġu integrati ma 'brejk u gearbox bħala unità kompatta.
2) Qawwa u Prestazzjoni
Firxa tal-qawwa: 0.75 kW sa 15 kW+ (skond il-kapaċità u l-firxa)
Vultaġġ: 380V / 400V / 415V / 440V, 3-phase, 50/60Hz
Klassi ta' xogħol: S3–S5, b'għażliet ta' xogħol ogħla disponibbli (klassi FEM 2m–4m)
Torque tal-bidu għoli u tħaddim b'ħoss baxx b'effiċjenza għolja (ratati IE2 jew IE3)

.

9.Sistema ta 'allarm tal-ħoss u tad-dawl u swiċċ tal-limitu

1) Tipi ta 'Mutur
Muturi tal-gaġġa tal-iskojjattlu asinkroniċi bi tliet-fażijiet - użati ħafna għall-funzjonijiet tal-irfigħ u tal-ivvjaġġar.
Muturi li jbiddlu l-arbli- - għal kontroll ta' żewġ-veloċitajiet (veloċi/bil-mod).
Muturi tal-Frequency Inverter (VFD) - jippermettu kontroll tal-veloċità varjabbli u tħaddim bla xkiel.
Għall-paranki, il-muturi ħafna drabi jiġu integrati ma 'brejk u gearbox bħala unità kompatta.
2) Qawwa u Prestazzjoni
Firxa tal-qawwa: 0.75 kW sa 15 kW+ (skond il-kapaċità u l-firxa)
Vultaġġ: 380V / 400V / 415V / 440V, 3-phase, 50/60Hz
Klassi ta' xogħol: S3–S5, b'għażliet ta' xogħol ogħla disponibbli (klassi FEM 2m–4m)
Torque tal-bidu għoli u tħaddim b'ħoss baxx b'effiċjenza għolja (ratati IE2 jew IE3)
2) Limit Switch - Disinn Avvanzat Single Beam Bridge Crane
L-iswiċċijiet tal-limitu huma integrali biex jiżguraw li l-moviment tal-krejn ikun ikkontrollat ​​b'mod preċiż u ristrett b'mod sikur. Is-swiċċ tal-limitu jipprevjeni l--vjaġġar żejjed tal-krejn jew tat-tròli, li jista 'jikkawża ħsara mekkanika jew kundizzjonijiet mhux sikuri.

10.Tagħmir tas-Sigurtà

1) Sistema ta 'Protezzjoni ta' Tagħbija Eċċessiva
Limitaturi tat-tagħbija (apparati tas-sigurtà) huma integrati fis-sistema tal-irfigħ biex jipprevjenu l-irfigħ lil hinn mill-kapaċità nominali tal-krejn.
Is-sensuri tat-tagħbija jimmonitorjaw il-piż u awtomatikament iwaqqfu aktar moviment jekk it-tagħbija taqbeż il-limiti sikuri.
Is-sistema hija tipikament marbuta mal-pannell tal-kontroll u se tagħti bidu għal sinjal ta 'twissija (allarm tal-ħoss u tad-dawl) u twaqqaf il-krejn milli jerfa'.
2) Buttuna ta' Waqfien ta' Emerġenza
Jinsabu fuq il-pendant tal-kontroll tal-operatur u l-kabina tal-krejn (jekk applikabbli), il-buttuna tal-waqfien ta' emerġenza tipprovdi għeluq instantanju-f'każ ta' emerġenza.
Jwaqqaf il-movimenti kollha tal-krejn (irfigħ, trolley, u moviment tal-pont) meta ppressat, biex itaffu l-inċidenti.
3) Swiċċijiet tal-Limit
Swiċċijiet tal-limitu ta' tmiem-ta-l-ivvjaġġar jipprevjenu l-krejn jew it-tròli milli jivvjaġġaw minn fuq-billi jwaqqfu awtomatikament il-moviment f'pożizzjonijiet tat-tmiem predefiniti.
Swiċċijiet tal-limitu huma tipikament installati fiż-żewġt itruf tal-mogħdija tal-ivvjaġġar tal-krejn biex jipprevjenu ħsara mekkanika u jiżguraw tħaddim sikur.
Is-sensuri tal-prossimità jistgħu jintużaw ukoll għal skoperta aktar avvanzata, mingħajr{0}}limitu ta' kuntatt.
4) Sistema tal-Ibbrejkjar tas-Sigurtà
Brejkijiet elettromanjetiċi jew brejkijiet bil--molla huma integrati fis-sistema tal-mutur u tal-parank biex iżommu t-tagħbija b'mod sikur.
Dawn il-brejkijiet huma ddisinjati biex jattivaw awtomatikament fil-każ ta 'nuqqas ta' enerġija, kundizzjonijiet ta 'tagħbija żejda, jew waqfien ta' emerġenza biex jipprevjenu li t-tagħbija ma taqax.
Barra minn hekk, il-brejkijiet jiżguraw li l-krejn jew it-tròli ma jiċċaqilqux b'mod mhux intenzjonat meta ma jkunux qed jintużaw.
5) Apparat kontra l--Ħabta
Apparati kontra l--ħabtiet huma ddisinjati biex jipprevjenu ħabtiet tal-krejnijiet ma' krejnijiet jew strutturi oħra fl-istess żona tax-xogħol.
Sensuri tal-lejżer jew sensuri ultrasoniċi jiskopru l-preżenza ta 'ostakli u javżaw lill-operatur, jew is-sistema awtomatikament tnaqqas il-veloċità tal-krejn jew twaqqafha.
Utli f'ambjenti fejn krejnijiet multipli joperaw fil-viċin (eż., imħażen, fabbriki).
6) Swiċċ tal-Limitu tal-Irfigħ (Limitu tal-Parank)
Dan is-swiċċ tal-limitu jiżgura li l-parank jieqaf ladarba l-ganċ jew it-tagħbija jilħaq l-għoli massimu tal-irfigħ.
Jipprevjeni li t-tagħbija tittella 'għoli wisq, li tista' tagħmel ħsara lill-krejn jew it-tagħbija, u tnaqqas l-użu fuq il-mekkaniżmu tal-parank.
7) Protezzjoni tal-Qbiż tas-Sigurtà
Il-limitaturi tal-ivvjaġġar tal-krejn jipprevjenu qbiż lil hinn mill-punti tat-tmiem magħżula tal-binarju. Dawn huma apparati mekkaniċi jew elettroniċi li jwaqqfu l-moviment meta l-krejn jilħaq il-limitu fiżiku tiegħu.
Użat biex jipproteġi kemm l-istruttura tal-krejn kif ukoll tagħmir ieħor fl-ambjent tax-xogħol.

11.Modalità ta 'Kontroll

1) Modalità ta 'Kontroll Manwali
Kontroll tradizzjonali permezz ta 'kontroll pendent jew joystick.
L-operatur jikkontrolla direttament il-movimenti tal-krejn, inklużi l-irfigħ, l-ivvjaġġar tat-tròli, u l-ivvjaġġar tal-pont bl-użu ta 'buttuni jew joysticks.
Ħafna drabi jintuża għal operazzjonijiet bażiċi u għal tagħbijiet żgħar għal medji.
Il-kontroll pendent huwa tipikament konness permezz ta 'kejbils (kontroll bil-fili) jew permezz ta' teknoloġija mingħajr fili (kontroll tar-radju).
2) Modalità ta 'Kontroll mill-bogħod tar-Radju
Il-krejn jitħaddem mill-bogħod permezz ta 'unità ta' kontroll tar-radju mingħajr fili.
Handsets ergonomiċi b'joysticks, buttuni, u karatteristiċi ta 'waqfien ta' emerġenza jintużaw biex jikkontrollaw il-funzjonijiet tal-krejn mill-bogħod.
Joffri mobilità akbar għall-operaturi, li jippermettilhom jikkontrollaw il-krejn minn kwalunkwe pożizzjoni madwar it-tagħbija.
Ħafna drabi jintuża f'ambjenti stretti jew perikolużi fejn l-operatur jeħtieġ li jżomm distanza sigura.
3) Modalità ta 'Kontroll tal-Kabina
Il-krejn jitħaddem minn kabina ta 'kontroll immuntata fuq il-pont tal-krejn (għal krejnijiet akbar).
Kontrolli tal-joystick, buttuni, u touch screens jintużaw biex jimmanipulaw il-funzjonijiet tal-krejn.
L-operaturi għandhom punt ta 'vantaġġ għoli, li jippermettilhom jaraw it-tagħbija b'mod ċar u jevitaw perikli potenzjali.
Adattat għal-operazzjonijiet fuq skala kbira fejn il-preċiżjoni u l-viżibilità huma essenzjali.
4) Modalità ta' Kontroll Awtomatiku (Mhux obbligatorju għal Applikazzjonijiet Avvanzati)
Il-krejn huwa pprogrammat biex isegwi mogħdija jew rutina predefinita bbażata fuq inputs tas-sensuri u algoritmi ta 'kontroll.
Pożizzjonament awtomatiku tat-tagħbija, rfigħ sinkronizzat, u mogħdijiet ta' vjaġġar ipprogrammati minn qabel huma użati biex jottimizzaw l-operat tal-krejn f'applikazzjonijiet speċifiċi.
Dan il-mod spiss jinstab f'imħażen awtomatizzati, linji ta 'assemblaġġ, jew faċilitajiet ta' produzzjoni fejn movimenti ripetittivi huma komuni.
Jistgħu jinkludu sensuri intelliġenti għall-evitar tal-ħabtiet, monitoraġġ tat-tagħbija, u aġġustamenti fil--ħin reali.
5) Modalità ta 'Kontroll Doppju
Taħlita ta 'sistemi ta' kontroll manwali u awtomatiċi fejn il-krejn jista 'jitħaddem jew manwalment mill-operatur jew jinbidel għal mod awtomatiku meta jkun meħtieġ.
Din is-sistema ibrida tippermetti flessibilità u preċiżjoni, skont in-natura tal-kompitu li jkun hemm.
Ideali għal ambjenti b'tipi ta 'tagħbija u kundizzjonijiet operattivi li jvarjaw.

Skeċċ

Tekniku prinċipali

1. Effiċjenza u Produttività Għolja
Immaniġġjar tat-Tagħbija aktar Mgħaġġel: Id-disinn ottimizzat tal-krejn jiżgura rfigħ, vjaġġar, u pożizzjonament bla xkiel u rapidu tat-tagħbijiet, u jimminimizza l-waqfien.
Operazzjoni ta'-Veloċità Għolja: Iddisinjata għall-immaniġġjar effiċjenti tal-materjal, tnaqqas il-ħinijiet taċ-ċiklu u ttejjeb il-fluss tax-xogħol ġenerali fil-fabbriki, mħażen, u ambjenti industrijali oħra.
Kontroll ta 'Preċiżjoni: Sistemi ta' kontroll avvanzati (manwali, remoti, awtomatiċi) jipprovdu kontroll irfinat-fuq il-movimenti tal-krejn, li jtejbu l-eżattezza meta jimmaniġġjaw tagħbijiet delikati jew tqal.
2. Disinn tal-Ispazju-iffrankar
Struttura kompatta: Bil-konfigurazzjoni ta 'raġġ wieħed tagħha, dan il-krejn jokkupa inqas spazju meta mqabbel ma' krejnijiet b'raġġ doppju jew overhead gantry, li jagħmilha ideali għal faċilitajiet iżgħar jew spazji tax-xogħol stretti.
Massimizzat Headroom: Id-disinn tiegħu jimmassimizza l-ispazju vertikali, li jippermetti aktar spazju għar-ras għall-irfigħ ta 'oġġetti ogħla mingħajr ma jeħtieġ għoli addizzjonali fil-bini.
3. Versatilità
Adattabbli għal Tagħbijiet Diversi: Il-krejn huwa adattat għall-immaniġġjar ta 'varjetà wiesgħa ta' materjali, inklużi tagħbijiet tqal, goffi jew delikati, grazzi għal sistemi ta 'rfigħ, ganċijiet u bragi li jistgħu jiġu personalizzati.
Għażliet ta 'Kontroll Multipli: Il-kapaċità li tagħżel bejn modi ta' kontroll manwali, remoti u awtomatiċi tagħti lill-operaturi flessibilità skont il-ħtiġijiet operattivi jew fatturi ambjentali.
Applikazzjonijiet Multipli: Ideali għall-użu f'diversi industriji, bħall-manifattura, il-karozzi, il-loġistika, il-kostruzzjoni u l-operazzjonijiet tal-maħżen.
4. Sigurtà Mtejba
Protezzjoni ta 'tagħbija żejda: Sensers integrati ta' tagħbija żejda u swiċċijiet tal-limitu jipprevjenu l-irfigħ lil hinn mill-kapaċità nominali tal-krejn, u jnaqqsu r-riskju ta 'inċidenti u ħsara mekkanika.
Sistemi ta' Kontra l--Ħbit: Sensuri-inkorporati jistgħu jiskopru ostakli fil-mogħdija tal-krejn, u jgħinu biex jiġu evitati ħabtiet ma' krejnijiet, strutturi jew ħaddiema oħra.
Sistema ta 'Waqfien ta' Emerġenza: Buttuni ta 'waqfien ta' emerġenza u karatteristiċi ta 'għeluq awtomatiku jiżguraw li l-krejn jista' jitwaqqaf immedjatament f'każ ta 'emerġenza.
Protezzjoni tal-Operatur: Karatteristiċi bħal sistemi ta 'kontroll ergonomiċi u barrieri protettivi fil-kabina tal-operatur (fejn applikabbli) jgħinu biex jipprevjenu inċidenti.
5. Durabilità u Ħajja twila
Materjali Robusti: Mibni b'-azzar u komponenti ta' kwalità għolja, il-krejn huwa mibni biex jiflaħ għall-użu qawwi-u ambjenti tax-xogħol ħorox.
Manutenzjoni Baxxa: B'sistemi mekkaniċi u elettriċi ddisinjati sew, il-krejn jeħtieġ manutenzjoni minima, inaqqas il-ħin ta 'waqfien u l-ispejjeż tat-tiswija.
It-temp-Karatteristiċi Reżistenti: Il-krejnijiet jistgħu jiġu ddisinjati għal użu barra b'kisjiet reżistenti għall-korrużjoni-, muturi b'rata IP65-, u kontrolli kontra t-temp, li jiżguraw affidabbiltà fit-tul.

1. Linji ta 'Manifattura u Assemblaġġ
Immaniġġjar tal-Materjal: Użat biex iċċaqlaq materja prima, komponenti u oġġetti lesti tul il-linja tal-assemblaġġ.
Immaniġġjar ta 'preċiżjoni: Ideali għal partijiet delikati jew ta' preċiżjoni, peress li l-krejn jipprovdi kontroll fin fuq l-irfigħ u l-ippożizzjonar.
Effiċjenza: Jgħin biex iżżid it-throughput billi jiċċaqlaq malajr materjali bejn stadji differenti tal-proċess ta 'produzzjoni.
2. Imħażen u Ċentri ta' Distribuzzjoni
Ħatt u Tagħbija tat-Tagħbija: Ħafna drabi jintużaw biex jinħattu oġġetti minn trakkijiet u jgħabbihom f'sistemi ta 'ħażna jew conveyor belts.
Stivar u Rkupru: Il-krejn jgħin fl-istivar tal-pallets u l-irkupru ta 'oġġetti minn sistemi ta' xkaffar għoli, itejjeb il-kapaċità tal-ħażna u l-utilizzazzjoni tal-ispazju.
Sistemi ta' Ssortjar: Użati f'sistemi ta' għażla awtomatizzati jew semi{0}}awtomatizzati għall-immaniġġjar u t-trasferiment effiċjenti ta' prodotti fil-maħżen.
3. Industrija tal-Karozzi
Assemblaġġ tal-Vettura: Fl-impjanti tal-karozzi, il-krejnijiet b'raġġ wieħed jintużaw biex jimxu partijiet bħal magni, pannelli tal-karrozzerija u tajers għal stazzjonijiet tal-assemblaġġ.
Immaniġġjar tal-Materjal: Il-krejn jintuża biex jittrasferixxi komponenti tqal bħal frejms tal-karozzi, magni, u partijiet oħra minn sezzjoni waħda tal-impjant għal oħra.
Irfigħ ħafif-għa-Medju: Ideali għall-immaniġġjar ta' partijiet li jeħtieġu tqandil bir-reqqa iżda ma jaqbżux il-kapaċità ta' rfigħ tal-krejn.
4. Siti ta' Kostruzzjoni
Trasport tal-Materjal tal-Kostruzzjoni: Il-krejnijiet b'raġġ wieħed jistgħu jintużaw għall-irfigħ u ċ-ċaqliq ta 'materjali tal-kostruzzjoni tqal bħal travi tal-azzar, pajpijiet, pannelli tal-konkrit, u briks fuq siti ta' kostruzzjoni.
Tagħmir li jgħolli: Dawn il-krejnijiet jistgħu jintużaw biex iċċaqlaq tagħmir tal-kostruzzjoni bejn artijiet jew postijiet differenti fis-sit tal-kostruzzjoni.
Layouts Flessibbli: B'disinn kompatt, dawn il-krejnijiet huma adattati għall-użu fi spazji stretti li spiss jinstabu f'ambjenti ta 'kostruzzjoni.
5. Imtieħen u Funderiji tal-Azzar
Immaniġġjar ta 'Materjal sħun: Krejnijiet b'raġġ wieħed jistgħu jimmaniġġjaw materjali bħal metall imdewweb, pjanċi tal-azzar, u kkastjar tqal f'ambjenti sħan bħal funderiji u imtieħen tal-azzar.
Heavy Lifting: Il-krejn huwa kapaċi jerfgħu tagħbijiet tqal bħal travi tal-azzar, ingotti, u makkinarju kbir, essenzjali għall-produzzjoni fl-industrija tal-azzar.
Durabilità: Iddisinjat biex jiflaħ temperaturi estremi u kundizzjonijiet ħorox, li jagħmilha ideali għal dawn l-ambjenti.

1. Fażi tad-Disinn u l-Inġinerija
Ġbir ta' Rekwiżiti: Diskussjonijiet inizjali mal-klijent biex jifhmu l-ħtiġijiet operattivi, l-ambjent, u r-rekwiżiti speċifiċi (eż., il-kapaċità tat-tagħbija, l-għoli tal-irfigħ, il-wisa 'tal-medda, il-modi ta' kontroll).

Disinn Dettaljat: L-inġiniera joħolqu mudelli CAD 3D dettaljati u tpinġijiet tekniċi għall-krejn, li jispeċifikaw il-komponenti kollha bħar-raġġ prinċipali, il-mekkaniżmu ta 'l-irfigħ, it-tròli, il-karozzi tat-tarf, ir-roti, il-mutur u s-sistemi tas-sigurtà.

Analiżi Strutturali: Simulazzjonijiet avvanzati jiżguraw li l-krejn jista 'jimmaniġġja t-tagħbijiet u l-istress mistennija.

Għażla tal-Komponent: L-aħjar materjali u komponenti (eż., gradi tal-azzar, muturi, sistemi elettriċi) jintgħażlu għal durabilità, prestazzjoni, u kost-effiċjenza.

2. Akkwist ta 'Materjali
Akkwist tal-Materja Prima: Materja prima ta'-kwalità għolja bħal pjanċi tal-azzar, travi, u ligi ta'-saħħa għolja jinġiebu minn fornituri ta' fiduċja.

Il-materjali jgħaddu minn kontrolli tal-kontroll tal-kwalità biex jiżguraw il-konformità mal-istandards tal-industrija.

Akkwist ta 'Komponenti: Komponenti speċjalizzati, bħal muturi, sistemi ta' kontroll, roti, swiċċijiet tal-limitu, u assemblaġġi ta 'ganċ, jinxtraw minn manifatturi ta' fama.

3. Fabbrikazzjoni u Manifattura
Qtugħ u Formazzjoni: Il-materja prima hija maqtugħa, iffurmata, u wweldjata fil-komponenti tal-krejn individwali.

Magni tal-Qtugħ bil-Lejżer u CNC: Dawn il-magni avvanzati jintużaw għal qtugħ u formazzjoni preċiżi ta 'travi, pjanċi u komponenti oħra.

Iwweldjar: Il-qafas tal-krejn prinċipali, travi, u partijiet oħra tal-metall huma wweldjati flimkien. Welders tas-sengħa jiżguraw ġonot b'saħħithom u sikuri li jistgħu jimmaniġġjaw tagħbijiet tqal.

Trattament tas-Sħana: Xi komponenti huma soġġetti għal trattament bis-sħana biex itejbu s-saħħa u jnaqqsu l-istress f'partijiet kritiċi.

Assemblaġġ tar-raġġ prinċipali: Ir-raġġ wieħed, li huwa l-qalba tal-krejn, huwa fabbrikat, u jiżgura li jista 'jappoġġa l-kapaċità tat-tagħbija. Dan jinvolvi iwweldjar u allinjament preċiżi biex tiġi żgurata l-integrità strutturali.

4. Assemblaġġ ta 'Komponenti tal-Krejn
Assemblaġġ tat-tròli: Il-mekkaniżmu ta 'rfigħ (trolley), parank, u ganċ huma mmuntati u mmuntati fuq ir-raġġ prinċipali.

Is-sistema ta 'l-irfigħ hija integrata, inklużi l-mutur, tanbur, ħbula, u ganċijiet.

Spezzjoni: Kull komponent jiġi spezzjonat bir-reqqa għall-allinjament, twaħħil tajjeb, u kapaċità ta' ġarr-tagħbija.

Assemblaġġ tal-Ġarr tat-Tmiem: Il-karrijiet tat-tarf, li jappoġġjaw il-moviment tal-krejn tul il-binarji tal-ferrovija, huma mibnija u mgħammra b'roti, muturi u brejkijiet.

Dawn huma ddisinjati biex jivvjaġġaw bla xkiel u biex isostnu l-kapaċità tat-tagħbija tal-krejn.

5. Installazzjoni ta 'Sistema Elettrika u ta' Kontroll
Wiring Elettriku: Is-sistemi elettriċi tal-krejn, inklużi wajers għal dwal, muturi, tagħmir tas-sigurtà, u pannelli tal-kontroll, huma installati.

Il-komponenti elettriċi huma mmuntati u konnessi bir-reqqa, u jiżguraw il-konformità mal-istandards tas-sikurezza.

Setup tas-Sistema ta 'Kontroll: Skont il-konfigurazzjoni tal-krejn (manwal, remot, awtomatiku), is-sistema ta' kontroll hija stabbilita u integrata.

Dan jinkludi wajers għal joysticks, buttuni, funzjonijiet ta 'waqfien ta' emerġenza, swiċċijiet tal-limitu, u kwalunkwe sistema ta 'kontroll mill-bogħod fakultattiv.

Integrazzjoni tas-Softwer: Jekk il-krejn ikollu sistema ta 'kontroll awtomatizzata, is-softwer huwa pprogrammat u ttestjat biex jiżgura operazzjonijiet bla xkiel.

6. Ittestjar u Kalibrazzjoni
Ittestjar tat-Tagħbija: Il-krejn huwa soġġett għal ttestjar rigoruż tat-tagħbija biex jiżgura li jkun jista 'jimmaniġġja l-kapaċitajiet ta' rfigħ meħtieġa.

L-ittestjar ta 'tagħbija eċċessiva jitwettaq biex jivverifika l-karatteristiċi ta' sikurezza bħall-protezzjoni ta 'tagħbija żejda.

Ittestjar tal-Ivvjaġġar: Il-moviment tal-krejn tul il-binarji huwa ttestjat bir-reqqa għal tħaddim bla xkiel, iċċekkjar għall-allinjament, il-veloċità u l-funzjonalità tal-mekkaniżmu tal-ivvjaġġar tal-krejn.

Kalibrazzjoni ta 'Preċiżjoni: Il-krejn huwa kkalibrat biex jiżgura movimenti preċiżi u pożizzjonament għal immaniġġjar preċiż tat-tagħbija.

Is-sistemi tas-sigurtà bħal swiċċijiet tal-limitu u allarmi tal-ħoss/dawl huma ttestjati biex jiżguraw li jattivaw b'mod korrett waqt it-tħaddim.

7. Irfinar u Pittura
Trattament tal-wiċċ: Il-partijiet tal-metall tal-krejn jgħaddu minn trattament tal-wiċċ, bħal sandblasting jew shot blasting, biex jitneħħew kwalunkwe kontaminanti u jippreparaw il-wiċċ għall-pittura.

Żebgħa: Żebgħa ta'-kwalità għolja, reżistenti għat-temp-tiġi applikata fuq il-partijiet kollha tal-metall esposti biex tiġi evitata l-korrużjoni u tiġi żgurata d-durabilità tal-krejn.

Jistgħu jintużaw kisjiet speċjali għall-krejnijiet maħsuba għal ambjenti fil-beraħ jew ħarxa.

8. Assigurazzjoni tal-Kwalità u Spezzjoni Finali
Spezzjoni Komprensiva: Spezzjoni finali tiżgura li l-komponenti kollha jissodisfaw l-ispeċifikazzjonijiet tad-disinn, inklużi l-integrità strutturali, is-sistemi elettriċi u l-karatteristiċi tas-sigurtà.

Il-krejn huwa spezzjonat għall-konformità mal-istandards tal-industrija u r-regolamenti tas-sigurtà.

Dokumentazzjoni: Ir-rekords kollha tal-kontroll tal-kwalità, id-dokumenti tad-disinn, u r-riżultati tat-test huma kkompilati għar-reviżjoni tal-klijent.

9. Ippakkjar u Kunsinna
Żarmar (jekk meħtieġ): Għall-faċilità tat-trasport, ċerti partijiet tal-krejn (eż., roti, trolley, komponenti elettriċi) jistgħu jiġu żarmati u ppakkjati.

Trasport bil-baħar: Il-krejn huwa ppakkjat bir-reqqa għall-ġarr. Krejnijiet kbar jistgħu jintbagħtu f'partijiet għal assemblaġġ aktar faċli fuq-post, filwaqt li krejnijiet iżgħar jistgħu jintbagħtu immuntati kompletament.

Il-loġistika tat-trasport hija kkoordinata biex tiżgura konsenja f'waqtha u sigura fis-sit tal-klijent.

10. Installazzjoni u Kummissjonar
Preparazzjoni tas-Sit: Qabel l-installazzjoni, is-sit tal-klijent jiġi ppreparat, filwaqt li jiġi żgurat li l-pedamenti strutturali meħtieġa (eż., binarji tal-ferrovija, travi tal-parank) ikunu f'posthom.

Fuq-Assemblaġġ tas-Sit: Il-krejn huwa mmuntat u installat fil-faċilità tal-klijent.

Assemblaġġ Mekkanika: Il-karretti tat-tarf, it-tròli, u t-travu huma installati fuq-sit u allinjati mal-binarji tal-krejn.

Ittestjar Finali u Kummissjonar: Ladarba l-krejn jiġi mmuntat, jgħaddi minn rawnd finali ta 'ttestjar, inklużi testijiet tat-tagħbija, kontrolli tas-sistema ta' kontroll, u kalibrazzjoni biex jiġi żgurat li jaħdem kif mistenni.

Il-klijent huwa mħarreġ dwar it-tħaddim u l-manutenzjoni tal-krejn.

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
