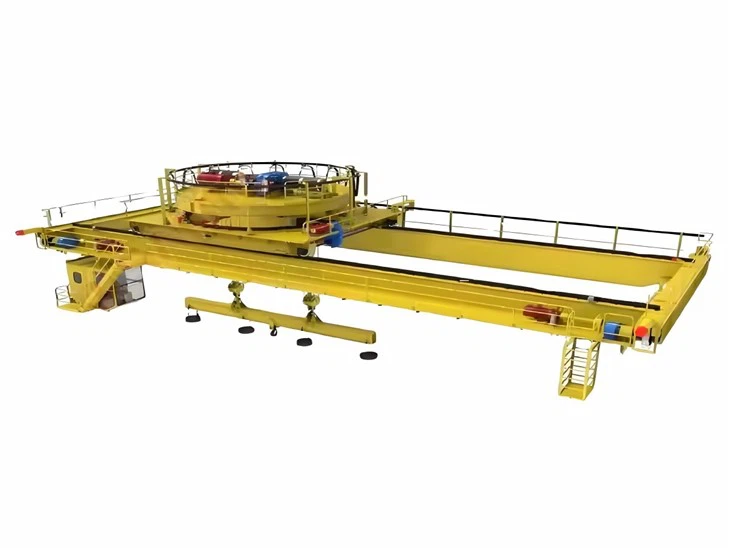

Krejn tal-pont elettromanjetiku

Il-krejnijiet tal-pont elettromanjetiku huma ideali għal industriji fejn komponenti kbar u tal-metall tqil huma mċaqalqa ta 'spiss u jeħtieġ li jiġu mmaniġġjati malajr u b'mod effiċjenti.





Piż (kg): 32000 kg

Massimu. Tagħbija tal-irfigħ: 32 tunnellata

Span: 10.5 ~ 31.5m

Isem tal-Prodott: Popolari Bejgħ ta 'Elettriku Kalamita ta' 32 tunnellata Pont Overhead Crane

Metodu ta 'kontroll: kontroll tal-kabina

Sors tal-Enerġija: 3 Fażi 380V 50Hz

Veloċità tal-irfigħ: 1-15 m \/ min

Mekkaniżmu ta 'rfigħ: trolley elettriku

Kulur: Mhux obbligatorju

Trolley Running Speed: 5-40 m \/ min

Crane Running Speed: 5-100 m \/ min





Raġġ doppju (girder):Krejn ta 'pont elettromanjetiku b'raġġ doppju huwa tip ta' krejn ta 'l-għoli li huwa ddisinjat għall-irfigħ u t-trasport ta' materjali ferromanjetiċi tqal, bħal pjanċi tal-azzar, travi, jew ruttam tal-metall. Il-karatteristika ewlenija ta 'din il-krejn hija l-użu ta' elettromanjetti biex jerfgħu dawn il-materjali, minflok ganċijiet jew bragi tradizzjonali.

Raġġ tat-tarf:Raġġ tat-tarf fi krejn tal-pont elettromanjetiku jirreferi għall-komponent strutturali orizzontali fit-tarf tal-pont tal-krejn li jappoġġja l-mekkaniżmu ta 'rfigħ elettromanjetiku. L-istruttura ewlenija tal-krejn, il-pont, tipikament tifrex il-wisa 'ta' spazju ta 'xogħol, bħal maħżen jew fabbrika, filwaqt li r-raġġi tat-tarf jinsabu fuq kull naħa tal-pont, li jipprovdu l-appoġġ u l-ankraġġ meħtieġ għall-moviment tal-krejn.



Hoist:Pjank ta 'krejn tal-pont elettromanjetiku jirreferi għal mekkaniżmu ta' rfigħ integrat ma 'sistema elettromanjetika. Din is-sistema hija tipikament użata f'ambjenti industrijali fejn il-materjali tqal u ferromanjetiċi jeħtieġ li jitneħħew u jiġu mċaqalqa.

Trolley:Trolley ta 'krejn tal-pont elettromanjetiku huwa komponent li jiċċaqlaq tul ir-raġġ tal-pont tal-krejn, li jġorr elettromanjet li jintuża biex jerfa' u jittrasporta oġġetti tal-metall, tipikament l-azzar jew materjali oħra tal-ħadid. It-trolley jivvjaġġa matul is-sistema tal-binarji tal-pont tal-krejn u jista 'jpoġġi l-elettromanjet b'mod preċiż fuq il-materjal li għandu jitneħħa. Ladarba l-elettromanjet tkun attivata, tiġġenera kamp manjetiku qawwi biżżejjed biex iżomm l-oġġett tal-metall f'postu waqt li l-krejn jiċċaqlaq.

Kalamita:Krejn tal-pont elettromanjetiku tipikament juża elettromanjet bħala l-mekkaniżmu ta 'rfigħ tiegħu. Dan l-elettromanjet huwa mħaddem minn kurrent elettriku li jiġġenera kamp manjetiku qawwi biżżejjed biex jerfa 'u jiċċaqlaq materjali tal-ħadid tqal, bħal pjanċi tal-azzar, travi, jew ruttam tal-metall.

Sistema ta 'Kontroll:Kontroll Manwali: L-operatur jikkontrolla direttament il-movimenti tal-krejn billi juża l-pannell tal-kontroll. Dan huwa komuni għal kompiti ta 'rutina fejn l-operatur jista' josserva u jaġġusta f'ħin reali.
Kontroll awtomatiku: F'sistemi aktar avvanzati, il-krejn jista 'jaħdem awtomatikament ibbażat fuq parametri u kundizzjonijiet issettjati minn qabel. Il-PLC jista 'jikkontrolla l-moviment u l-attivazzjoni ta' l-elettromanjet, skont l-input minn sensuri (eż., Sensers tat-tagħbija jew sensuri tal-pożizzjoni).

Skeċċ:













Immaniġġjar effiċjenti ta 'materjali manjetiċi: Il-krejnijiet tal-pont elettromanjetiku huma ideali għall-irfigħ u t-trasport ta' materjali tal-ħadid bħal pjanċi tal-azzar, ruttam, u kolji, grazzi għall-mekkaniżmu ta 'rfigħ elettromanjetiku tagħhom.

Produttività miżjuda: Dawn il-krejnijiet jistgħu malajr u faċilment jiġbru biċċiet multipli tal-metall f'daqqa, u jnaqqsu l-ħin meħtieġ għal tagħbija manwali jew ħatt.

Preċiżjoni u kontroll: Il-krejnijiet elettromanjetiċi joffru kontroll preċiż fuq il-moviment ta 'materjali tal-ħadid, li huwa speċjalment utli għal industriji bħall-produzzjoni tal-azzar u l-btieħi tal-fdal.

Sigurtà: Il-ħila li tneħħi l-materjali bl-użu ta 'forza elettromanjetika tnaqqas il-ħtieġa li l-ħaddiema jimmaniġġjaw oġġetti tqal, li jaqtgħu, jew perikolużi, u jtejbu s-sigurtà fuq il-post tax-xogħol.

Ilbies u kedd imnaqqas fuq materjal: B'differenza minn qbid jew ganċijiet mekkaniċi, li jistgħu jagħmlu ħsara lill-materjali, krejnijiet elettromanjetiċi jneħħu l-oġġetti mingħajr kuntatt dirett, jimminimizzaw il-ħsara u l-ilbies fuq il-materjal.

Manutenzjoni baxxa: Id-disinn tal-krejnijiet tal-pont elettromanjetiku jeħtieġ inqas manutenzjoni meta mqabbel ma 'sistemi ta' rfigħ mekkaniku. M'hemmx bżonn ta 'ganċijiet, ktajjen, jew bragi, li jistgħu jintlibsu maż-żmien.

Flessibilità: Dawn il-krejnijiet jistgħu jimmaniġġjaw varjetà wiesgħa ta 'materjali tal-ħadid ta' forom u daqsijiet differenti mingħajr ma jkun hemm bżonn li jaġġusta l-mekkaniżmu ta 'rfigħ.

Kosteffikaċi: Maż-żmien, krejnijiet elettromanjetiċi jistgħu jnaqqsu l-ispejjeż assoċjati mal-immaniġġjar tal-materjal billi jżidu l-effiċjenza, inaqqsu x-xogħol u jimminimizzaw il-ħsara materjali.







Industrija tal-Azzar:

L-imtieħen tal-azzar jużaw krejnijiet tal-pont elettromanjetiku biex jimmaniġġjaw ingotti tal-azzar, billetti, ċangaturi, u coils. L-elettromanjet tippermetti lill-krejn biex jerfa 'dawn l-oġġetti tqal, sħan u kbar mingħajr il-bżonn ta' bragi jew ganċijiet addizzjonali.
Immaniġġjar tal-metall tal-fdal:

Pjanti tar-riċiklaġġ jużaw krejnijiet elettromanjetiċi biex jiġbru u jiċċaqalqu ruttam tal-metall. Dawn il-krejnijiet jistgħu jtellgħu volumi kbar ta 'ruttam, azzar, u materjali oħra tal-ħadid malajr u bi preċiżjoni.
Tarznari:

Fil-bini tal-vapuri, il-krejnijiet elettromanjetiċi jgħinu jċaqalqu folji kbar tal-metall u partijiet strutturali waqt il-kostruzzjoni jew tiswijiet. Huma jipprovdu mod aktar sigur u aktar effiċjenti biex jittrasportaw materjali tal-ħadid.
Manifattura u Manifattura:

Fabbriki involuti fil-manifattura ta 'komponenti tal-metall jew partijiet spiss jużaw krejnijiet elettromanjetiċi biex jittrasportaw folji tal-metall, pjanċi, jew materja prima oħra fil-faċilità kollha.
Fundaturi:

Fil-funderiji, fejn il-metalli mdewweb huma mmaniġġjati, il-krejnijiet elettromanjetiċi jgħinu fil-moviment tal-forom, l-ikkastjar, u materjali tal-metall mhux maħdum.
Siti tal-Kostruzzjoni:

Proġetti ta 'kostruzzjoni li jirrikjedu rfigħ ta' girders jew travi ta 'l-azzar jistgħu jibbenefikaw minn krejnijiet ta' pont elettromanjetiku. Dawn il-krejnijiet jiżguraw li l-materjali jintrefgħu sewwa u b'mod effiċjenti, anke f'kundizzjonijiet mhux maħduma jew diffiċli.
Imħażen u ċentri ta 'distribuzzjoni:

Xi mħażen li jispeċjalizzaw fi prodotti tal-metall jużaw krejnijiet elettromanjetiċi biex jorganizzaw u jimmaniġġjaw l-istokk. Dawn il-krejnijiet jgħinu biex jiċċaqilqu materjali bl-ingrossa li huma tqal wisq jew li ma jintlaħqux biex jiġu mmaniġġjati manwalment.



1. Disinn u Ippjanar
Disinn tal-Inġinerija: Inġiniera jiddisinjaw il-krejn tal-pont elettromanjetiku bbażat fuq l-ispeċifikazzjonijiet tal-klijent, il-kapaċità tat-tagħbija, il-medda, l-għoli tal-irfigħ, u l-ambjent operattiv.
Għażla ta 'komponenti: Għażla ta' materjali u komponenti, inklużi l-istruttura tal-krejn, parank, mutur, u tagħmir elettromanjetiku.
Disinn tas-Sistema Elettromanjetika: Dan jinkludi t-tfassil tas-sistema ta 'rfigħ elettromanjetiku, li tiżgura li hija b'saħħitha biżżejjed biex iżżomm il-materjali u tista' tiġi kkontrollata b'mod preċiż.
2. L-akkwist tal-materjali
Komponenti strutturali: pjanċi tal-azzar, travi, u materjali oħra għall-qafas, il-pont, u t-trolley.
Partijiet elettromanjetiċi: kalamiti elettro, kolji, kontrolluri, u komponenti elettroniċi oħra.
Muturi u drives: Muturi għall-movimenti tal-parank, tat-trolley, u tal-pont, u s-sistemi ta 'sewqan assoċjati.
3. Fabbrikazzjoni tal-istruttura tal-krejn
Qtugħ u Iwweldjar: Pjanċi u sezzjonijiet tal-azzar huma maqtugħin, iwweldjati, u mmuntati biex jiffurmaw l-istrutturi tal-Pont, it-Trolley u l-Ittella 'tal-Crane.
Trattament tal-wiċċ: L-istruttura tista 'tgħaddi minn pittura jew kisi għar-reżistenza għall-korrużjoni, partikolarment għal krejnijiet użati f'ambjenti ħarxa.
4. Assemblea tas-sistema ta 'rfigħ elettromanjetiku
Manifattura tal-kolja manjetika: Il-kolji għall-elettromanjet huma ferita u ttestjati għall-prestazzjoni elettrika.
Assemblaġġ tal-Kalamita: Il-qlub manjetiċi u l-kolji huma mmuntati biex jiffurmaw l-unitajiet ta 'rfigħ elettromanjetiku.
Sistema ta 'kontroll manjetiku: Is-sistema elettromanjetika għandha tkun integrata ma' sistema ta 'kontroll, inkluża l-elettronika tal-qawwa għall-kontroll tas-saħħa tal-kalamita.
5. Installazzjoni tal-mekkaniżmu ta 'l-irfigħ
Hoist u gearbox: Installazzjoni tal-mekkaniżmu ta 'l-irfigħ, inklużi muturi, kaxex tal-gerijiet, u ħbula jew ktajjen tal-wajer.
Ittestjar tat-Tagħbija: Il-parank huwa ttestjat biex jiżgura li jista 'jerfa' l-kapaċità tat-tagħbija nominali u jaħdem bla xkiel.
6. Elettronika u Sistema ta 'Kontroll
WIRING TAL-PANEL TAL-KONTROLL: Is-sistema ta 'kontroll, inkluż kontroll mill-bogħod jew stazzjon pendent, hija bil-fili fil-krejn.
Integrazzjoni tal-Kontroll tal-Elettromanjet: Is-sistema ta 'rfigħ elettromanjetiku hija integrata fil-pannell tal-kontroll biex tippermetti kontroll preċiż ta' ON \/ OFF u aġġustament tas-saħħa tal-kalamita.
Sistemi ta 'sigurtà: installazzjoni ta' swiċċijiet ta 'limitu, buttuni ta' waqfien ta 'emerġenza, u protezzjoni ta' tagħbija żejda biex tiżgura tħaddim sikur.
7. Assemblea tal-krejn fuq il-binarju
Assemblea tal-pont: Il-pont tal-krejn, li jifrex it-tul tal-ferrovija jew tal-binarju, huwa mmuntat u ttestjat.
Immuntar tat-tròli u tal-elettromanjet: It-trolley li jġorr l-elettromanjet huwa mmuntat fuq il-pont u konness mal-mekkaniżmu ta 'l-irfigħ.
Ittestjar tal-Ferrovija: Il-krejn huwa ttestjat fuq il-binarju għal moviment bla xkiel, stabbiltà u allinjament.
8. Ittestjar u kalibrazzjoni
Ittestjar operattiv: Il-krejn huwa ttestjat għal kollox taħt tagħbija, inkluża s-sistema ta 'rfigħ elettromanjetiku, parank, u moviment tul il-linji. Dan isir biex jiġi żgurat li kollox jaħdem kif kien mistenni.
Ittestjar tat-Tagħbija: Il-krejn jgħaddi minn ittestjar tat-tagħbija, li jinvolvi l-irfigħ u t-tnaqqis tat-tagħbija tat-test biex tivverifika l-prestazzjoni u s-sigurtà.
Kalibrazzjoni tas-Sistema ta 'Kontroll: Is-sistema ta' kontroll elettromanjetiku hija kkalibrata biex tiżgura li l-kalamita taħdem fil-livelli ta 'enerġija korretti.
9. Spezzjoni finali u kontroll tal-kwalità
Spezzjoni tas-Sigurtà: Spezzjoni dettaljata għall-konformità tas-sigurtà, inklużi brejkijiet, swiċċijiet tal-limitu, sistemi elettriċi, u sigurtà tat-tagħbija.
Aġġustamenti finali: Kwalunkwe kwistjonijiet skoperti waqt l-ittestjar huma indirizzati, u jsiru aġġustamenti biex tkun żgurata prestazzjoni ottimali.
10. Kunsinna u installazzjoni fis-sit
It-trasport tal-krejn: il-krejn huwa żarmat jekk meħtieġ u ttrasportat lejn is-sit tal-installazzjoni.
Assemblaġġ fuq il-post: Il-krejn huwa mmuntat fis-sit, b'konnessjoni finali ma 'sistemi ta' enerġija u kontroll.
Ittestjar finali fuq il-post: rawnd finali ta 'ttestjar isir fis-sit tal-installazzjoni, li jiżgura li l-krejn jaħdem b'mod effiċjenti fl-ambjent tax-xogħol maħsub tiegħu.
11. Taħriġ u trasferiment
Taħriġ tal-operaturi: L-operaturi huma mħarrġa biex jużaw b'mod sikur u effiċjenti l-krejn, b'enfasi fuq l-immaniġġjar tas-sistema ta 'rfigħ elettromanjetiku.
Handover lill-Klijent: Ladarba kollox ikun komplut, il-krejn jingħata lill-klijent bid-dokumentazzjoni u l-garanziji kollha rilevanti.







Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. 32 linji ta 'wweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet
