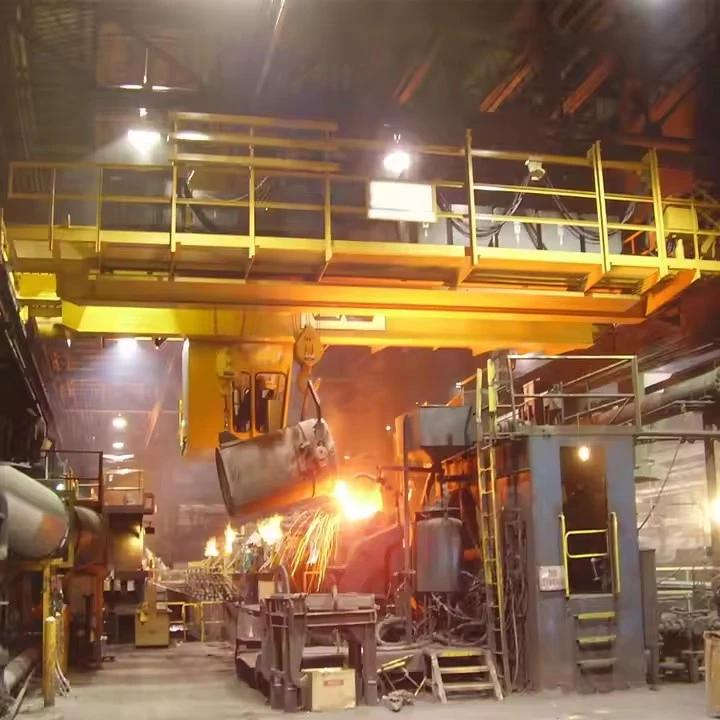

Ladle Crane Doppju Girders

Għaliex Double Girders Mhumiex -Negozjabbli għal Krejn Ladle

L-użu ta 'disinn ta' trave wieħed għal krejn ladle huwa effettivament ipprojbit mill-istandards internazzjonali tas-sigurtà u huwa meqjus estremament perikoluż. Id-disinn tal-girder doppju jipprovdi vantaġġi essenzjali li huma kritiċi għas-sigurtà u l-prestazzjoni:

1. Qawwa Ultimate u Riġidità

Immaniġġjar ta' Tagħbijiet Massivi:Ladles mimlija bil-metall imdewweb huma oerhört tqal, ħafna drabi jiżnu mijiet ta 'tunnellati. Id-disinn tal-kaxxa tal-girder doppju joħloq struttura ta 'pont b'saħħitha u riġida immens li tista' tappoġġja dan il-piż mingħajr deflessjoni eċċessiva (liwi).

Tagħbijiet ta' Xokk li jirreżistu:Il-proċess ta 'l-irfigħ ta' kuċċarina, speċjalment waħda li jista 'jkollha metall solidifikat imwaħħal magħha, joħloq tagħbijiet ta' xokk sinifikanti. Il-qafas robust ta 'trave doppju huwa ddisinjat biex jassorbi dawn il-forzi dinamiċi b'mod sikur.

2. Stabbiltà u Sigurtà Inerenti

Top-Trolli tal-ġiri:It-tròli jimxi fuq binarji mqiegħda fuqhomfuqtaż-żewġ travi. Dan id-disinn jipprovdi bażi wiesgħa u stabbli li tipprevjeni li t-tròli jinqaleb, anke meta ġġorr tagħbija off-ċentru jew jixxengel-karatteristika kruċjali tas-sigurtà.

Mogħdija Sikura għall-Komponenti:L-ispazju bejn iż-żewġ travi jipprovdi gverta protetta u sigura għall-immuntar tat-tròli heavy-duty, il-mekkaniżmi tas-sewqan, u l--importanti kollhakabina tal-pannelli elettriċi bl-arja-kondizzjonata, jipproteġuhom minn taħt.

3. Għoli tal-Hook Ogħla

Tneħħi l-Ostakli:It-tròli u l-parank huma pożizzjonati bejn jew 'il fuq mill-girders, mhux taħthom. Dan id-disinn jimmassimizza dak disponibbligħoli tal-ganċ-id-distanza mill-art sal-ganċ. Dan huwa essenzjali għall-irfigħ ta 'ladle tall minn ħofra tal-forn, fuq ix-xoffa ta' forn, u tneħħi tagħmir ieħor.

4. Pjattaforma Ideali għal Sistemi Redundant

Akkomodazzjoni Paranki Doppju:Il-gverta wiesgħa u b'saħħitha bejn it-travi hija meħtieġa biex iżżomm iż-żewġ unitajiet ta' rfigħ kompletament indipendenti (Parank PrinċipaliuParank tas-Sigurtà Awżiljarju), li hija l-pedament tas-sigurtà tal-krejn ladle.

Appoġġ Tagħmir Awżiljarju:Tipprovdi l-ispazju u s-saħħa biex tappoġġja tagħmir addizzjonali bħalpjanċi tal-ilqugħ tas-sħana, irkiekel tal-kejbil, u immuntar tal-kabina tal-operatur.



Komponenti ewlenin: Bearing, Gearbox, Mutur, Pompa

Post ta 'Oriġini: Henan, iċ-Ċina

Garanzija: 1 Sena

Piż (KG): 2000 kg

Spezzjoni tal-vidjo ħierġa-:Pprovduta

Rapport tat-Test tal-Makkinarju: Ipprovdut

Disinn: Raġġ doppju

Effettività: effiċjenza għolja

Veloċità operattiva: Operazzjoni b'veloċità għolja

Stabbiltà:Funzjoni kontra -swing

Kulur: Mhux obbligatorju

Sors tal-Enerġija: 110V/220V/230V/380V/440V, personalizzat

Span: 7.5-31.5m

1. Double Girder Bridge Struttura

Dan huwa l-qafas primarju li jġorr it-tagħbija-li jifrex fuq il-wisa' tal-bajja.

Kaxxa Kaxxa:It-travi prinċipali huma tipikament massivi, iwweldjatitravi tal-kaxxa. Dan id-disinn jipprovdi saħħa u riġidità superjuri meta mqabbla ma 'travi singoli jew strutturi ta' l-irfid, u jimminimizza d-deflessjoni taħt tagħbijiet estremi (spiss mijiet ta 'tunnellati).

Trakkijiet tat-Tmiem:Assemblaġġi f'kull tarf tal-pont li jospita l-roti tal-pont, berings, fusien, u muturi tas-sewqan. Huma mibnija bi preċiżjoni għolja ħafna biex jiżguraw vjaġġar bla xkiel u anke distribuzzjoni tat-tagħbija fuq il-binarji tar-runway.

Mekkaniżmu tas-sewqan:Jinkludi torque-għoliMuturi kkontrollati ta' Drive Frequency Varjabbli (VFD)-, ifallu-brejkijiet sikuri, u gearboxes heavy-li jimbuttaw il-krejn kollu tul il-binarji tar-runway.



2. Karru tal-kuċċa (Granċ)

Din hija l-unità li tivvjaġġa fuq it-travi doppji u ġġorr il-makkinarju kollu tal-irfigħ. Hija l-qalba tal-krejn ladle.

Qafas tat-tròli:Qafas ta 'l-azzar iwweldjat ħafna u riġidu ddisinjat biex isostni l-piż immens tal-paranki doppji u l-ladle imdewweb.

Sistema tat-Trolli Drive:Jikkonsisti f'muturi kkontrollati VFD-, brejkijiet li jfallu-, u gearboxes li jmexxu r-roti tat-tròli tul il-binarji fuq il-parti ta' fuq tat-travi tal-pont. Il-kontroll ta 'preċiżjoni huwa vitali għal pożizzjonament preċiż.

Pjanċi għat-Tarki tas-Sħana: Karatteristika ta 'sikurezza kritika.In-naħa ta 'taħt kollha tat-tròli hija protetta minn azzar li ma jissaddadx oħxon u li jista' jitneħħa jew pjanċi oħra ta 'liga. Dawn l-ilqugħ jiddevjaw is-sħana radjanti mill-kuċċara mdewba 'l bogħod mill-komponenti mekkaniċi u elettriċi vitali hawn fuq.

3. Unitajiet ta 'rfigħ (Is-Sistema tas-Sigurtà tal-Qofol)

Karatteristiċi ta 'krejn ladleżewġ paranki kompletament indipendentigħal redundancy.

Parank prinċipali:Il-workhorse primarju li jwettaq l-irfigħ u t-tnaqqis normali kollha.

Mutur tal-Parank Prinċipali:Mutur ta'-kapaċità għolja b'aklassi ta' insulazzjoni għolja (Klassi H - 180 grad )li jiflaħ is-sħana ambjentali.

Gearbox tal-Parank prinċipali:Gearbox manifatturat-tqil, bi preċiżjoni-mibnija biex timmaniġġja tagħbijiet ta' xokk qawwi.

Drum Prinċipali:Tanbur ta'-dijametru kbir iddisinjat b'kanal speċifiku biex jirkeb sew saffi multipli ta' ħabel tal-wajer.

Parank Awżiljarju (Parank tas-Sigurtà):Sistema kompletament żejda li tidħol biss jekk il-parank prinċipali jfalli. Huwaratata għal 100% tal-piż sħiħ tal-kuċċa.

Għandu l-mutur, il-gearbox, it-tanbur, il-brejk u l-ħabel tal-wajer tiegħu stess.

L-uniku għan tiegħu huwa li jaqbad u jżomm it-tagħbija waqt falliment, u jipprevjeni waqgħa katastrofika.



4. Assemblaġġ tal-Immaniġġjar tat-Tagħbija

Ħbula tal-wajer:Speċjalizzati, grad għoliħbula tal-wajer li ma jdurux-reżistenti għas-sħana, brix, u ddisinjati b'fattur ta 'sigurtà addizzjonali.

Sheaves & Blokki:Sheaves ta'-dijametru kbir magħmulin minn-azzar b'tensjoni għolja bi skanalaturi bil-makna biex jitnaqqas ix-xedd tal-ħbula u jiġi żgurat tħaddim bla xkiel.

Ganċ tal-kuċċa:Massiv,ganċ tal-azzar illigat falsifikatbi profil uniku ddisinjat speċifikament biex jidħol mal-bail pins (trunnions) ta 'ladle. Ħafna drabi tinkludi anapparat kontra-rotazzjonibiex tevita li l-kuċċara ddur.

5. Sistemi tal-Ibbrejkjar

Sistemi multipli żejda,-sikuri huma wżati fuq kull mozzjoni.

Brejkijiet tal-Parank:Kull parank għandu primarju u sekondarjurebbiegħa-sett, brejkijiet elettro-idrawliċi ta' thruster. Huma "fail-safe," li jfisser li jidħlu awtomatikament fuq telf ta' enerġija jew ħsara fis-sistema.

Brejkijiet tat-tròli u tal-pont:Bl-istess mod, jiġu pprovduti brejkijiet-fail-safe fuq il-movimenti kollha tal-ivvjaġġar biex jiġi żgurat waqfien preċiż u jiġi evitat moviment mhux intenzjonat.

6. Sistemi elettriċi u ta 'kontroll

Kabina elettrika iżolata:Il-komponenti elettriċi sensittivi kollha (PLCs, VFDs, kuntatturi) jinsabu f'akabina issiġillata, iżolata, u arja-kondizzjonataimmuntat fuq il-pont tal-krejn. Dan huwa essenzjali biex jipproteġihom minn sħana estrema, trab u umdità.

Drives ta' Frekwenza Varjabbli (VFDs):Installat fuq il-mozzjonijiet kollha (Parank, Troley, Bridge). Il-VFDs jipprovdu aċċelerazzjoni u deċelerazzjoni oerhört bla xkiel biex jipprevjenu t-tbandil tat-tagħbija u sloshing tal-metall imdewweb.

Kontroll PLC:Kontrollur Loġiku Programmabbli jaġixxi bħala l-moħħ, li jipprovdi kontroll avvanzat, dijanjostika, u interlocking tas-sigurtà (eż., jipprevjeni l-operat awżiljarju tal-parank sakemm ma jinstabx ħsara prinċipali tal-parank).

Kontroll tal-Operatur:Jew ankabina tal-operatur-kundizzjonata u pressurizzatab'veduta panoramika jew ansistema avvanzata ta 'kontroll mill-bogħodjippermetti lill-operatur jaħdem mill-aktar post sigur possibbli.

7. Apparat tas-Sigurtà

Swiċċ tal-Limitu ta' Tagħbija Eċċessiva:Jipprevjeni lill-krejn milli jerfa' tagħbija lil hinn mill-kapaċità nominali tiegħu.

Swiċċijiet ta' Limitu ta' Fuq/Inferjuri:Tnaqqas awtomatikament l-enerġija għall-moviment tal-parank biex jipprevjeni li l-ganċ jivvjaġġa żżejjed-.

Anemometru:(Għal krejnijiet ta 'barra) Jkejjel il-veloċità tar-riħ, peress li l-irjieħ qawwija jistgħu jaffettwaw b'mod perikoluż kuċċarina sospiża.

Sistemi ta' Kontra l--Kolliżjoni:Sensuri biex jipprevjenu li l-krejn jaħbat ma 'krejnijiet jew oġġetti oħra fl-istess bajja.

Skeċċ

Tekniku prinċipali





Dawn il-vantaġġi jagħmlu d-disinn tal-girder doppju l-unika għażla aċċettabbli għall-immaniġġjar tal-kuċċa, kif mitlub mill-istandards internazzjonali tas-sigurtà.

1. Qawwa Ultimate u Integrità Strutturali

Mankijiet Tagħbijiet Estremi:Il-kuċċarini tal-metall imdewweb huma oerhört tqal, ħafna drabi jiżnu mijiet ta 'tunnellati. Id-disinn tal-kaxxa tal-girder doppju jipprovdi saħħa u riġidità enormi biex isostni dan il-piż mingħajr deflessjoni eċċessiva (liwi), li hija kritika għall-istabbiltà.

Jirreżisti xokkijiet:Il-proċess ta 'l-irfigħ ta' kuċċarina, speċjalment waħda li jista 'jkollha gagazza jew metall solidifikat, joħloq tagħbijiet ta' xokk sinifikanti. Il-qafas robust ta 'trave doppju huwa mfassal speċifikament biex jassorbi dawn il-forzi dinamiċi b'mod sikur.

2. Sigurtà u Redundancy mhux imqabbla

Dan huwa l-vantaġġ ewlieni.

Pjattaforma għal Paranki Doppju:Il-gverta wiesgħa u b'saħħitha bejn it-travi hija meħtieġa biex iżżomm iż-żewġ unitajiet ta' rfigħ kompletament indipendenti (Parank PrinċipaliuParank tas-Sigurtà Awżiljarju). Din is-sensja hija l-pedament tas-sigurtà tal-krejn ladle. Jekk il-parank prinċipali jonqos, il-parank awżiljarju jidħol istantanjament biex jipprevjeni qatra katastrofika.

Fail-Ibbrejkjar Sikur:Jutilizza brejkijiet multipli ta' molla-sett, qawwa-rilaxxata fuq il-mozzjonijiet kollha. Telf ta 'enerġija awtomatikament jingaġġa l-brejkijiet.

Stabbiltà Inerenti:Id-disinn tat-tròli ta' fuq-running, fejn it-tròli jimxi fuq il-binarjifuqtaż-żewġ travi, jipprovdi bażi wiesgħa u stabbli li tipprevjeni t-twaddib, anke meta ġġorr tagħbija off-ċentru.

3. Għoli u Clearance tal-Hook Superjuri

Tneħħi l-Ostakli:It-tròli u l-parank huma pożizzjonati bejn jew 'il fuq mill-girders. Dan id-disinn jimmassimizza dak disponibbligħoli tal-ganċ-id-distanza mill-art sal-ganċ. Dan huwa essenzjali għall-irfigħ ta 'ladle għolja minn ħofra tal-forn, fuq ix-xoffa ta' forn, u tneħħi tagħmir ieħor bħal karozzi tat-trasferiment jew qsari tal-gagazza.

4. Pjattaforma Ottimi għal Komponenti Speċjalizzati

Elettronika Protetta:L-istruttura tipprovdi post sigur biex jintramaw il-arja-kabina elettrika iżolata, jipproteġu PLCs u VFDs sensittivi mis-sħana ambjentali estrema u t-trab konduttiv hawn taħt.

Protezzjoni tas-Sħana:In-naħa ta 'taħt tat-travi u tat-tròli tista' titwaħħal b'mod effettivpjanċi tal-ilqugħ tas-sħanabiex jiddevja s-sħana radjanti 'l bogħod mill-komponenti kritiċi tal-krejn.

Aċċess għall-Manutenzjoni:L-istruttura ta' spiss tinkludi passaġġi integrati b'-gradilja ta' frizzjoni għolja, li jippermettu aċċess sigur għall-ispezzjoni u l-manutenzjoni.

5. Kontroll ta 'preċiżjoni

Moviment bla xkiel:L-istruttura riġida tipprovdi bażi stabbli għalDrives ta' Frekwenza Varjabbli (VFDs)fuq il-mozzjonijiet kollha. Dan jippermetti aċċelerazzjoni u deċelerazzjoni bla xkiel-oerhört bla xkiel għaljipprevjenu l-metall imdewweb milli sloshing-perikolu kbir għas-sikurezza.

Mikro-Veloċità:Jippermetti mod dedikat ta 'tħaddim bil-mod ħafna għall-ippożizzjonar preċiż finali waqt it-tferrigħ, li jiżgura mili preċiż mingħajr tixrid.



Dan il-krejn huwa assi indispensabbli fil-katina tal-produzzjoni tal-metall, li jwettaq l-aktar liftijiet kritiċi fl-impjant.

1. Trasferiment tal-kuċċa u tferrigħ (Applikazzjoni Primarja)

Proċess:Trasport kuċċarini mimlija bil-metall imdewweb mill-forn tat-tidwib (eż., Electric Arc Furnace, Blast Furnace) sal-punt ta 'proċessar li jmiss.

Eżempji speċifiċi:

Tidwib Kontinwu:Ċaqliq ta' kuċċarina ta' azzar imdewweb għal amagna tal-ikkastjar kontinwuferragħ ġo tundish.

Tferra fil-fran:It-trasferiment tal-metall imdewweb minn forn primarju għal forn tal-azjenda jew tat-trattament.

2. Tapping tal-forn

Proċess:Pożizzjonat fil-toqba tal-vitta’ forn biex jirċievi metall imdewweb hekk kif jiġi sfruttat, iġorrha għat-trasport jew it-trattament.

Ambjent:Din hija waħda mill-aktar operazzjonijiet sħan u kritiċi, li teħtieġ affidabilità assoluta mill-krejn.

3. Manutenzjoni u Preparazzjoni tal-kuċċa

Proċess:Immaniġġjar kuċċarini għat-tisħin minn qabel, relining b'materjal refrattarju, tiswijiet, jew tinqaleb biex jintrema gagazza.

Eżempju Speċifiku:Bl-użu tal-parank awżiljarju biex tgħolli u tpoġġi kuċċarina fuq astazzjon tal-preheater ladle.

4. Stazzjonijiet tal-Liegi u tat-Trattament

Proċess:Pożizzjonament preċiż tal-kuċċara fuq stazzjon fejn il-ligi huma miżjuda jew il-metall imdewweb jiġi ttrattat (eż., degassing) biex tinkiseb il-kompożizzjoni kimika mixtieqa.



Il-proċess ta' manifattura ta' aQDY metallurġiku ikkastjar pont krejnjinvolvi kontroll strett tal-kwalità u inġinerija speċjalizzata biex tiżgura durabilità, reżistenza għas-sħana, u sigurtà. Hawn taħt hawn tqassim pass-pass-tal-proċedura tal-produzzjoni:

1. Disinn u Inġinerija

Tagħbija u Analiżi tal-Ambjent– Kalkoli għalkapaċità ta' rfigħ (5–500+ tunnellati), span, u reżistenza tas-sħana.

Immudellar CAD/3D– Disinn strutturali, simulazzjonijiet ta' stress (FEA), u konformità ma'Standards ISO, FEM, jew GB.

Personalizzazzjoni– Karatteristiċi mhux obbligatorji (isplużjoni-, paranki iżolati, awtomazzjoni) huma integrati.



2. Għażla tal-Materjal u Preparazzjoni

Travi Prinċipali u Karrijiet Tmiem– Azzar ta'-saħħa għolja (Q345B, Q460C) jew azzar liga reżistenti għas-sħana-.

Ħbula tal-Wajer u Snanar– Speċjaliazzar liga-trattat bis-sħana(għall-immaniġġjar tal-metall imdewweb).

Komponenti elettriċi– Kejbils, muturi, u materjali ta' insulazzjoni reżistenti-temperatura-għoli.



3. Fabbrikazzjoni ta 'Komponenti Ewlenin

A. Kostruzzjoni tal-Girder tal-Pont

Qtugħ u Iwweldjar– Qtugħ tal-plażma/lejżer CNC għal preċiżjoni;iwweldjar bl-ark mgħaddas (SAW)għal ġonot ta'-saħħa għolja.

Trattament tas-Sħana– It-ttemprar-li jtaffi l-istress biex jipprevjeni d-deformazzjoni.

Makkinar– Tħaffir, tħin, u tħin tal-wiċċ għall-eżattezza tal-assemblaġġ.

B. Assemblaġġ tal-Parank & Trolley

Parank Drum & Gearbox– Makkinarju għal tħaddim bla xkiel; ttestjati taħtTagħbija ratata 1.25x.

-Brejkijiet Reżistenti għas-Sħana– Diska doppja-brejkijiet elettromanjetiċi biex jinżammu b'mod sigur-.

Ganċ tal-kuċċa u Lukkett tas-Sigurtà– Falsifikati u ttestjati ultrasonikament għal xquq.

C. End Trucks & Runway System

Makkinar tar-roti u tal-ferrovija– Roti ta 'l-azzar imwebbes għal ħajja twila ta' xedd.

Drive Motors & Reducers– Mgħammra bimekkaniżmi kontra -skidgħal tagħbijiet tqal.



4. Integrazzjoni tas-Sistema Elettrika u ta 'Kontroll

Festoon/Sistema tal-Bar tal-Konduttur– Għall-provvista tal-enerġija tul ir-runway.

Drives ta' Frekwenza Varjabbli (VFDs)– Għal kontroll tal-veloċità bla xkiel u effiċjenza enerġetika.

Ċirkwiti tas-Sigurtà– Sensers ta’ tagħbija żejda, swiċċijiet tal-limitu, u waqfien ta’ emerġenza.

Kontrolli tal-Operatur– Pendenti, kabina, jewsistemi remoti/awtomatizzati.



5. Trattament tal-wiċċ u Protezzjoni mill-Korrużjoni

Sandblasting (SA 2.5 Grad)– Tneħħi s-sadid u ttejjeb l-adeżjoni taż-żebgħa.

Żebgħa/Kisi ta'-Temp– Primer rikk taż-żingu + topcoat reżistenti għas-sħana-(sa800 grad).

Insulazzjoni tal-Komponent Kritiku– Fibra taċ-ċeramika jew kisjiet refrattorji fuq ganċijiet u ħbula.



6. Assemblea u Ittestjar

A. Kontrolli ta' Qabel l--Armar

Spezzjoni dimensjonali ta' travi, trolley, u vaguni tat-tarf.

Allinjament ta' binarji tar-runway u binarji tal-krejn.

B. Ittestjar tat-Tagħbija (Skond Standards ISO 4310 / GB)

Nru-Test tat-Tagħbija– Jiċċekkja l-funzjonijiet tal-mutur, tal-brejk u tal-ivvjaġġar.

Test tat-Tagħbija Statika – Kapaċità nominali 1.25xgħal 10+ minuti.

Test tat-Tagħbija Dinamika – Kapaċità nominali 1.1xb'movimenti ripetuti.

Test tal-Brejk ta' Emerġenza– Jivverifika mekkaniżmi sikuri-fallibbli.

C. Validazzjoni tar-Reżistenza għas-Sħana (Għal Krejnijiet tal-Funderija)

Espożizzjoni simulata ta'-temperatura għolja (jekk meħtieġ).



7. Ippakkjar & Kunsinna

Żarmar (jekk meħtieġ)– Għal krejnijiet kbar, il-komponenti jintbagħtu separatament.

Ippakkjar kontra l--Korrużjoni– Film VCI jew dessikant għat-trasport barra l-pajjiż.

Dokumentazzjoni– Manwali, rapporti tat-test, u ċertifikazzjonijiet (CE, ISO, GOST, eċċ.).



8. Installazzjoni u Kummissjonar (Fuq-Sit)

Allinjament tar-runway u assemblaġġ mill-ġdid tal-krejn.

Ittestjar tat-tagħbija finali u taħriġ tal-operatur.
