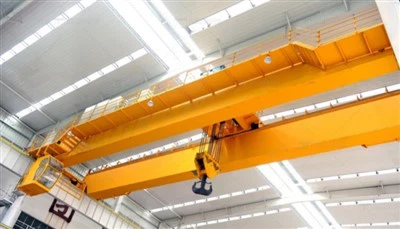

Hoist doppju girder overhead crane

A Hoist doppju girder overhead cranehija soluzzjoni ta 'rfigħ heavy-duty fejn aTrolley tal-parankIċċaqlaq minn żewġ girders tal-pont biex jerfgħu, ibaxxu u jittrasportaw tagħbijiet minn meded kbar.
Huwa użat ħafna fiFabbriki, workshops, imħażen, impjanti tal-enerġija, u linji ta 'produzzjoni tal-azzar.



Karatteristiċi ewlenin:

Kapaċità tal-irfigħ: Mudelli standard ivarjaw minn5t sa 550t, b'disinni tad-dwana li jaqbżu1000T.

Span: Tipikament7.5m–35m, li jistgħu jiġu estiżi għal faċilitajiet kbar.

Għoli tal-irfigħ: Sa30m(ogħla b'sistemi ta 'tanbur personalizzati).

Tipi ta 'parank:

Parank tal-ħabel tal-wajer elettriku: Komuni għal tagħbijiet tqal (eż.,10T–550T).

Parank tal-katina: Għal tagħbijiet eħfef jew spazji kompatti.

Parank tal-isplużjoni: Għal ambjenti perikolużi (eż., Raffineriji taż-żejt).



Vantaġġi fuq krejnijiet ta 'girder wieħed

Karatteristika	Girder doppju bil-parank	Girder wieħed
Kapaċità tat-tagħbija	5T–550T+	1T–20T
Għoli tal-irfigħ	Sa 30m +	Limitat minn Underhung Design
Preċiżjoni	Pożizzjonament ± 1mm ​​(b'VFD)	± 5mm tipiku
Ċiklu tad-dazju	FEM M5 - M8 (A6 - A8)	FEM M3 - M4 (A3 - A5)
Ħajja	25-30 sena (b'manutenzjoni)	15-20 sena



Komponenti tal-qalba: bearing, gearbox, mutur, pompa

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: sena 1

Piż (kg): 2000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Disinn: raġġ doppju

Effettività: effiċjenza għolja

Veloċità tat-tħaddim: operazzjoni ta 'veloċità għolja

Stabbiltà: Funzjoni anti-Swing

Kulur: Mhux obbligatorju

Sors tal-enerġija: 110V / 220V / 230V / 380V / 440V, personalizzat

Span: 7. 5-31. 5m





Krejn ta 'l-overhead ta' girder doppju tal-parank huwa soluzzjoni ta 'rfigħ ta' duty tqil fejn trolley tal-parank jiċċaqlaq minn żewġ girders tal-pont biex jerfa ', ibaxxi u jittrasporta tagħbijiet minn meded kbar.
Huwa użat ħafna f'fabbriki, workshops, imħażen, impjanti tal-enerġija, u linji ta 'produzzjoni tal-azzar.

1. Girders ewlenin doppji

Żewġ travi orizzontali qawwija (pont) li jappoġġjaw it-trolley tal-parank u jqassmu t-tagħbija mneħħija f'żona wiesgħa.

2. Tarri tal-vaguni tat-tarf (trakkijiet tat-tarf)

Jinsabu fiż-żewġt itruf tal-krejn; Fih ir-roti tal-ivvjaġġar u l-muturi għall-moviment tal-krejn tul il-linji tar-runway.

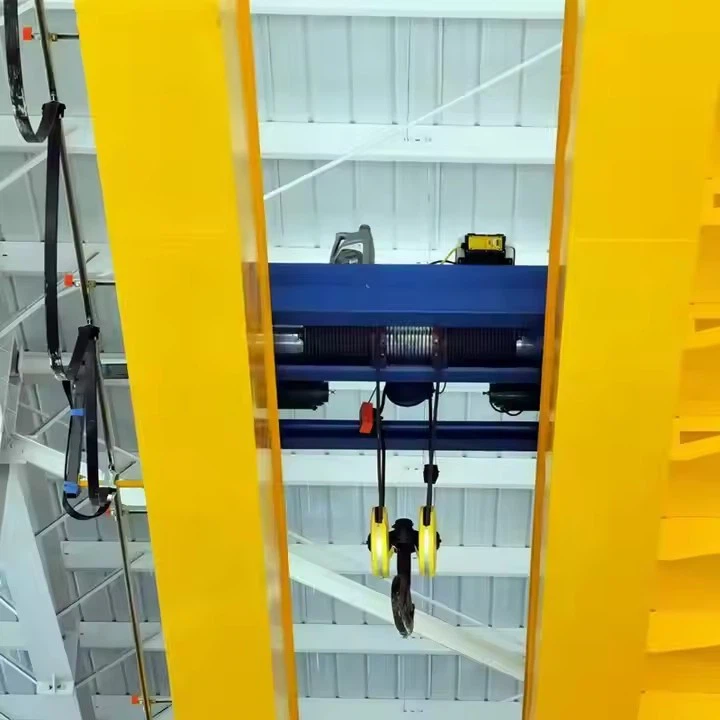

3. Hoist Trolley

Unità tal-irfigħ kompatta li tivvjaġġa tul il-girders; Djar il-mekkaniżmu ta 'l-irfigħ (mutur, gearbox, ċilindru, ħabel, u ganċ).



4. Mekkaniżmu ta 'rfigħ (parank)

Sistema motorizzata ġewwa t-trolley, inklużi l-mutur, il-brejk, il-gearbox, it-tanbur, il-ħabel tal-wajer, u l-assemblaġġ tal-ganċ, responsabbli għat-trobbija u t-tnaqqis tat-tagħbija.
5. Mekkaniżmu tal-Ivvjaġġar tat-Trolley

Muturi, gearboxes, u roti li jsuqu t-trolley tal-parank orizzontalment madwar id-doppju girders.





6. Mekkaniżmu tal-ivvjaġġar tal-krejn

Muturi u kaxex tal-gerijiet installati fuq trakkijiet tat-tarf li jiċċaqalqu l-krejn kollu tul il-binarji tar-runway tal-bini.
7. Sistema Elettrika

Provvisti u jikkontrolla l-enerġija elettrika għall-irfigħ, l-ivvjaġġar, u l-moviment tal-krejn; Jinkludi pannelli ta 'distribuzzjoni ta' l-enerġija, ċirkwiti ta 'kontroll, u sistemi festoon / cable.



8. Kontroll tal-operatur

L-għażliet jinkludu kontroll tal-pendent, kontroll mill-bogħod tar-radju mingħajr fili, jew kabina tas-sewwieq bil-joysticks.
9. Sistema tal-Provvista tal-Enerġija

Trasmissjoni ta 'enerġija permezz ta' sistema festoon, rukkell tal-kejbil, jew bars tal-konduttur skont id-disinn tal-krejn.

10. Blokk tal-ganċ

Komponent finali tal-irfigħ imwaħħal mal-ħabel; Involvi mat-tagħbija permezz ta 'ganċijiet jew twaħħil speċjalizzat ta' rfigħ.
11. Apparat ta 'sigurtà

Limitaturi ta 'tagħbija żejda, buttuni ta' waqfien ta 'emerġenza, swiċċijiet tal-limitu tal-irfigħ, swiċċijiet tal-limitu tal-ivvjaġġar, apparati kontra l-kolliżjoni, u allarmi.



.

12. Sistema tal-ibbrejkjar

Brejkijiet ta 'prestazzjoni għolja installati fuq il-muturi tal-irfigħ u tal-ivvjaġġar biex jiżguraw waqfien immedjat u sigur.
13. Buffers u waqfiet tat-tmiem

Apparat li jassorbi x-xokk installat fit-truf tal-mogħdijiet tal-ivvjaġġar tal-krejn u tat-tròli biex jipprevjenu inċidenti.



Skeċċ

Tekniku ewlieni





Vantaġġi ta 'Hoist Double Girder Overhead Crane

Kapaċità ogħla ta 'rfigħ- Jista 'jimmaniġġa tagħbijiet itqal (tipikament 10 tunnellati sa 500+ tunnellati) meta mqabbla ma' krejnijiet tal-girder singoli.

Żieda fil-firxa u l-għoli tal-ganċ- Jipprovdi kopertura aħjar f'workshops kbar u tneħħija ogħla ta 'rfigħ.

Stabbiltà u Durabilità akbar- Girders doppji jqassmu l-piż b'mod uniformi, inaqqsu d-deflessjoni u jiżguraw tħaddim aktar faċli.

Versatilità- Jappoġġja diversi twaħħil ta 'rfigħ (ganċijiet, kalamiti, grabs) għal bżonnijiet industrijali differenti.

Kontroll aħjar tat-tagħbija- Mgħammra b'mekkaniżmi preċiżi ta 'l-irfigħ u t-trolley għal immaniġġjar ta' materjal aktar sikur.

Ħajja ta 'servizz itwal- Il-kostruzzjoni robusta tnaqqas l-użu u l-kedd, tnaqqas l-ispejjeż tal-manutenzjoni.

Għażliet ta 'personalizzazzjoni- Jista 'jkun iddisinjat b'karatteristiċi addizzjonali bħall-awtomazzjoni, il-kontroll mill-bogħod, jew il-prova tal-isplużjonijiet.



Applikazzjonijiet ta 'krejnijiet overhead doppju girder

Industrija tal-Azzar u tal-Metall- Immaniġġjar ta 'coils tqal ta' l-azzar, folji, u metall imdewweb fil-funderiji.

Impjanti tal-enerġija- It-turbini tal-irfigħ, ġeneraturi, u makkinarju tqil waqt il-manutenzjoni.

Manifattura tal-Karozzi- Chassis tal-karozzi li jiċċaqilqu, magni, u partijiet kbar ta 'assemblaġġ.

Kostruzzjoni u inġinerija tqila- It-trasport ta 'strutturi pre-fabbrikati u materjali ta' kostruzzjoni tqal.

Bini tal-vapuri u portijiet- Assemblaġġ ta 'komponenti tal-vapuri u tagħbija / ħatt ta' tagħbija.

Industrija Aerospazjali- Immaniġġjar ta 'partijiet ta' inġenji ta 'l-ajru kbar waqt il-manifattura u l-assemblaġġ.

Magażinaġġ u Loġistika- Ġestjoni ta 'inventarju goff jew tqil f'faċilitajiet ta' ħażna kbar.

Pjanti tal-minjieri u tas-siment- Nimxu materja prima, crushers, u tagħmir tqil.





Il-proċedura ta 'produzzjoni għal 50- Ton double beam overhead Crane tinvolvi bosta stadji ewlenin, mid-disinn sal-ittestjar finali. Hawn taħt hawn kontorn pass pass tal-proċess tipiku tal-manifattura:

1. Disinn u Inġinerija
Analiżi tar-Rekwiżiti: Iddetermina l-ispeċifikazzjonijiet tal-klijent (span, għoli tal-irfigħ, ċiklu tad-dazju, provvista ta 'enerġija, eċċ.).

Mudellar CAD: Oħloq mudelli 3D u tpinġijiet dettaljati għal komponenti strutturali u mekkaniċi.

Kalkoli tat-Tagħbija: Ivverifika s-saħħa, id-deflessjoni, u l-istabbiltà taħt tagħbijiet dinamiċi / statiċi.

Konformità Regolatorja: Tiżgura l-aderenza mal-istandards (ISO, FEM, DIN, ANSI, jew CMAA).

2. Akkwist tal-materjal
Travi ewlenin: pjanċi tal-azzar (Q235B / Q345B) għal girders tal-kaxxa wweldjata jew sezzjonijiet irrumblati.

Tarriġji tat-tarf: fabbrikati mill-profili tal-azzar għar-riġidità.

Hoist & Trolley: Akkwista jew komponenti tal-manifattura (gearbox, mutur, ħabel tal-wajer, ganċijiet, brejkijiet).

Elettriċi: muturi, pannelli ta 'kontroll, rukkelli festoon / cable, swiċċijiet tal-limitu.

3. Fabbrikazzjoni tal-komponenti ewlenin
A. Fabbrikazzjoni doppja tal-girder
Qtugħ u Iwweldjar: Il-pjanċi tal-azzar huma maqtugħin (bil-lejżer / plażma) u wweldjati fil-kaxxa tal-gird.

Tnaqqis: It-teħid tal-istress biex jipprevjeni t-tgħawwiġ.

Magni: Tħaffir ta 'toqob għal konnessjonijiet u uċuħ tal-ferrovija tal-magni.

B. Tmiem il-vaguni
Assemblea: Ir-roti, il-bafers, u l-mekkaniżmi tas-sewqan huma mmuntati.

Allinjament: Tiżgura binarji paralleli għal moviment bla xkiel.

C. Hoist & Trolley
Assemblea: Is-sistemi tal-gearbox, mutur, tanbur, u brejkijiet huma integrati.

Ittestjar tat-Tagħbija: Ittestjar minn qabel tal-mekkaniżmu ta 'l-irfigħ.

4. Trattament tal-wiċċ
Shot Blasting: Uċuħ nodfa għall-adeżjoni taż-żebgħa.

Priming & Painting: kisi kontra l-korrużjoni (epoxy / żingu b'ħafna żingu).

5. Installazzjoni tas-Sistema Elettrika
Wajers: Installa kejbils tal-qawwa / sinjal tul il-pont tal-krejn.

Panew tal-Kontroll: Fit VFDs (għal veloċità varjabbli), protetturi ta 'tagħbija żejda, u PLCs (jekk awtomatizzat).

Apparat ta 'Sigurtà: Limitu ta' swiċċijiet, waqfien ta 'emerġenza, u protezzjoni ta' tagħbija żejda.

6. Assemblea u Integrazzjoni
Erezzjoni: Girders huma magħquda biex jispiċċaw vaguni; It-trolley u l-parank huma mmuntati.

Allinjament: Ivverifika l-paralleliżmu tal-binarji tar-roti u l-ikklerjar tal-ferrovija.

Lubrikazzjoni: Applika l-grass fuq gerijiet, bearings, u partijiet li jiċċaqalqu.

7. Ittestjar u Spezzjoni
A. Testijiet ta 'aċċettazzjoni tal-fabbrika (FAT)
Test bla tagħbija: Ħaddem trolley / parank fuq il-medda sħiħa bil-veloċitajiet kollha.

Test tat-Tagħbija:

Test statiku: 125% tagħbija nominali (50 tunnellata → 62.5 tunnellata) għal 10 minuti.

Test dinamiku: Tagħbija ta '110% (55 tunnellata) b'liftijiet / movimenti ripetuti.

Kontrolli tas-Sigurtà: Ivverifika l-brejkijiet, l-iswiċċijiet tal-limitu, u l-waqfiet ta 'emerġenza.

B. Spezzjoni Finali
Eżattezza dimensjonali, kwalità tal-weldjatura, u sigurtà elettrika.

8. Żarmar u ppakkjar
Tikkettar: Immarka komponenti għal assemblaġġ faċli fuq il-post.

Protezzjoni: Tgeżwir li ma jgħaddix ilma minnu għat-tbaħħir.

9. Installazzjoni u Kummissjonar fil-post
Allinjament tal-Ferrovija: Tiżgura li l-linji tar-runway huma livell u parallel.

Assemblaġġ mill-ġdid: jtella 'girders, installa l-elettriku, u jikkalibra.

Ittestjar finali: Irrepeti testijiet tat-tagħbija taħt is-superviżjoni tal-klijent.

10. Dokumentazzjoni u trasferiment
Manwali: Operazzjoni, Manutenzjoni, u Manwali tal-Partijiet.

Ċertifikati: rapporti tat-test, ċertifikazzjonijiet tal-materjal, u dokumenti ta 'konformità.



Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
