Krejn Ewropew tal-Pont Double Girder

KARATTERISTIĊI TA' DEFINIZZJONI U FILOSOFIJA

Prinċipji ewlenin tal-Inġinerija

Preċiżjoni Fuq Tolleranza: Il-komponenti huma manifatturati għal tolleranzi aktar stretti milli jeħtieġu standards minimi (eż., allinjament tar-roti f'0.5mm fuq medda).

Inġinerija taċ-ċiklu tal-ħajja: Iddisinjat għal25-40+ sninta’ servizz affidabbli bi pjanijiet ta’ manutenzjoni dokumentati.

Integrazzjoni tas-Sistema: Disinn olistiku fejn is-sistemi mekkaniċi, elettriċi u ta 'kontroll huma mfassla bħala sistema unifikata.

Sigurtà Preventiva: Sistemi ta' sikurezza multipli superfluwi jipprevjenu l-fallimenti aktar milli jtaffuhom biss.



Eċċellenza tal-Manifattura

Materjali Premium: Użu standard ta 'S355J2+Nazzar (b'ittestjar tal-impatt f'-20 grad ), qfieli tal-istainless steel, u aluminju ta 'grad marittimu għall-kompartimenti.

Fabbrikazzjoni Avvanzata: Qtugħ bil-lejżer/plażma b'iwweldjar robotiku għal ġonot kritiċi (proċeduri ta' wweldjar kwalifikati skont EN ISO 15614).

Teknoloġija tal-wiċċ: Preparazzjoni tal-wiċċ f'diversi-stadji inklużtrattament minn qabel tal-fosfat taż-żinguqabel kisi tat-trab jew applikazzjoni taż-żebgħa mxarrba.



BENCHMARKS TA' PRESTAZZJONI

Parametru	Premium Ewropew	Industrijali Standard
Preċiżjoni tal-Pożizzjonament	± 1-3mm	± 10-20mm
Medda ta 'Kontroll tal-Veloċità	1:1000 (0.1-100%)	1:100 (1-100%)
Livell ta' Storbju	Inqas minn jew ugwali għal 65 dB(A) f'1m	Inqas minn jew ugwali għal 75 dB(A) f'1m
Effiċjenza tal-Enerġija	Drives riġenerattivi (jiffranka 20-30%)	Ibbrejkjar reżistenti (enerġija moħlija bħala sħana)
Ħin Medju Bejn Ħsarat (MTBF)	5,000+ sigħat	2,000-3,000 siegħa
Ħin ta 'Installazzjoni	30-40% aktar mgħaġġel (disinn modulari)	Ħin standard ta 'assemblaġġ



Komponenti ewlenin: Bearing, Gearbox, Mutur, Pompa

Post ta 'Oriġini: Henan, iċ-Ċina

Garanzija: 1 Sena

Piż (KG): 2000 kg

Spezzjoni tal-vidjo ħierġa-:Pprovduta

Rapport tat-Test tal-Makkinarju: Ipprovdut

Disinn: Raġġ doppju

Effettività: effiċjenza għolja

Veloċità operattiva: Operazzjoni b'veloċità għolja

Stabbiltà:Funzjoni kontra -swing

Kulur: Mhux obbligatorju

Sors tal-Enerġija: 110V/220V/230V/380V/440V, personalizzat

Span: 7.5-31.5m

1. SISTEMA TA' STRUTTURA TAL-PONT

Travi Prinċipali (Tragbalken)

Kostruzzjoni: Kaxxi iwweldjatib'sezzjoni trasversali ottimizzata (tipikament 1:1.2 sa 1:1.5 proporzjon għoli-għall--wisa')

Materjal: S355J2+N/K2pjanċi tal-azzar (EN 10025-2) b'ebusija tal-impatt garantita ta '-20 grad

Struttura Interna:

Pjanċi tad-dijaframma trasversali kull 1.5-2m

Stiffeners lonġitudinali fuq web u flanġi

Bracing djagonalifil-kantunieri għal riġidità tat-torsjoni

Iwweldjar: Iwweldjar bl-ark mgħaddas (SAW)għall-ħjatat prinċipali,Iwweldjar MAGgħal stiffeners

Kontroll tal-Kwalità: 100% ittestjar ultrasonikuta' weldjaturi kritiċi,ittestjar ta 'partiċelli manjetiċigħal weldjaturi mhux-kritiċi

Trakkijiet tat-Tmiem (Laufkatzen)

Kostruzzjoni tal-qafas: Sezzjoni tal-kaxxa wweldjatab'parentesi tal-mutur/pjattaforma integrati

Assemblaġġi tar-roti:

Roti tal-azzar falsifikati b'flanġ doppju-(34CrNiMo6 materjal)

Induzzjoni-tread imwebbes(55-60 HRC sa 8mm fond)

Berings tar-rombli sferiċi(FAG/SKF/INA) b'siġilli labirintiċi

Punti ta 'jacking idrawliċigħas-sostituzzjoni tar-roti

Konnessjoni mal-Girders: Boltijiet tal-qabda ta'-saħħa-għolja(Sistema HV skont EN 14399-10)

Sistema tar-Runway (Laufbahn)

Binarji: EN 14811-1A75-A120 binarji tal-krejn bilEN 13674-1profili

Qfil: Klampi tal-binarji mgħobbija-molla(GANTREX, RÜBIG) li tippermetti espansjoni termali

Allinjament: Laser-livellat għal± 1mm ​​fuq 20m, ± 2mm medda totali

2. SISTEMA TROLLEY (FAHRWERK)

Qafas tat-tròli

Disinn: Kostruzzjoni tal-azzar iwweldjatib'muntaturi integrati tal-gearbox/mutur

Arranġament tar-roti: Konfigurazzjoni ta '8 roti(4 misjuqa, 4 idler) għad-distribuzzjoni tat-tagħbija

Roti: Każ-imwebbes(60-62 HRC) biltread inkurunatgħall-allinjament ferrovjarju

Sistema tat-Trolli Drive

Komponent	Speċifikazzjoni Ewropea
Mutur	qafas IEC(eż., 160M) bilEffiċjenza premium IE4, mutur tal-brejk mhux obbligatorju
Gearbox	Unitajiet ta' ċanfrin-helikali(SEW, Nord, Flender) bilFattur ta' servizz akbar minn jew ugwali għal 1.25
Akkoppjar	Tip ta 'pin/bush elastiku(R+W, KTR) b'disinn -sikur
Ibbrejkjar	Rebbiegħa-applikata, rilaxxata elettrikamentbrejk tad-diska (SBG, Mayr)

3. SISTEMA TA' RIFFA (HEBEWERK)

Unità tal-Parank Prinċipali

Assemblea tanbur:

Tanbur tal-azzar bil-maknamaskanalaturi undercutgħall-gwida tal-ħabel

Sistema ta 'żamma tal-ħabel(Konformi EN 13135)

Gwida tal-ħabel integralib'sensor tal-prossimità

Gearing: Gearbox planetarju/helical bi 3 stadjimaFattur ta' servizz akbar minn jew ugwali għal 1.4

Mutur: Veloċità-doppja jew VFD-ikkontrollatamaInsulazzjoni tal-Klassi F(155 grad)

Ibbrejkjar: Sistemi indipendenti doppji:

Brake tal-mutur: Diska tal-brejk fuq xaft ta'-veloċità għolja

Brejk tas-sigurtà: Brejk tat-tagħbija mekkanika fuq l-output tal-gearbox



Sistema tal-Ħabel

Ħbula tal-Wajer: 19x7 jew 35x7 IWRC rotazzjoni-reżistenti(Casar, Pfeifer, Kiswire)

Sheaves: Azzar falsifikat bi skanalaturi mwebbsa(55-60 HRC)

Terminazzjonijiet: Sokits tal-felesbil-labar tal-monitoraġġ tat-tagħbija

Attachments għall-Immaniġġjar tat-Tagħbija

Blokk tal-ganċ: Ganċijiet tal-azzar falsifikati(Grad T jew V skont EN 1677-1)

Aqbad Sistema(jekk mgħammra):

Grabs motorizzatimaMuturi interni b'rata IP67

Ħbula-imħaddma bil-ħabelb'mekkaniżmu ta' għeluq separat

Ċelloli tat-tagħbijaintegrat fir-raġġ spreader

4. SISTEMI ELETTRIĊI U TA 'KONTROLL

Sistema ta 'Provvista ta' Enerġija

Sistema ta' Konduttur: Vireg kondutturi iżolati(DUCT-O-BAR, ALU-TRAK) bi:

Kolletturi li jnaddfu waħedhom

Markers ta' indikazzjoni tal-fażi

Ġonot ta' espansjonikull 40-60m

Ġestjoni tal-Cable: Ktajjen tal-enerġija(igus, Kabelschlepp) għal movimenti tat-tròli



Komponenti ta' Sigurtà u Monitoraġġ

Apparat	Standard	Funzjoni
Limitatur tat-Tagħbija	EN 13155	2-sistema ta' kanali b'kontroverifika
Limiti Swiċċijiet	EN 60947-5-1	Tip ta 'prossimità manjetika b'reset manwali
Sistemi ta' Encoder	EN 61508	Multi-dawran assolut għall-parank, inkrementali għall-ivvjaġġar
Kontra l--Ħabta	EN 12999	Laser/LiDAR ibbażat b'żoni ta' twissija/waqfien
Anemometru	EN 61400-12-1	Tip tazza/vane b'output ta '4-20mA



Kabinetti elettriċi

Kostruzzjoni: Azzar miksi-trab(RAL 7035) bilKlassifikazzjoni IP54/IP55

Disinn Intern: Form 3b/4 segregazzjoni(EN 61439-1/2)

Komponenti:

Circuit breaker prinċipalibi protezzjoni RCD

Filtru tal-linjagħall-konformità EMC

24V DC UPSgħal ċirkwiti tas-sigurtà

PLC b'karta SDgħall-illoggjar tad-data



5. SISTEMA TA’ BARMIL TA’ GRAB (SPEĊJALIZZATA)

Komponenti Grab Motorizzati

Assemblea Kap:

Gearmotor: Mutur tal-brejk(SEW/Bauer) bilProtezzjoni IP67

Gearbox: Reducer planetarjubi proporzjon 150-300:1

Limitatur tat-torque: Klaċċ taż-żlieq mekkaniku biex jipprevjeni tagħbija żejda

Mekkaniżmu tax-xedaq:

Xedaq: Hardox 500jilbsu pjanċi masnien sostitwibbli

Ċappetti: Pinnijiet imqaxxrab'lubrikazzjoni awtomatika

Siġilli: Siġilli radjali multi-xoffabiex iżomm il-grass

Sistema Elettrika:

Assemblaġġ taċ-ċirku taż-żlieq: Teknoloġija tal-brush tal-fibragħat-trasferiment tal-enerġija

Sensuri tat-temperatura: Fil-mutur u l-gearbox

Sensuri tal-pożizzjoni: Għall-angolu tal-ftuħ tax-xedaq

Ħabel-Komponenti tal-Aqbad imħaddma

Mekkaniżmu ta' Għeluq: Sistema ta 'taljola differenzjaligħal vantaġġ mekkaniku

Gwidi tal-Ħbula: Sheaves li jallinjaw waħedhombiex jipprevjenu tgħawwiġ tal-ħabel

Ottimizzazzjoni tal-Piż: Kontrapiżijietgħall-istabbiltà tal-qabda vojta

6. KOMPONENTI AŻILJARJI & SPEĊJALI

Sistema tal-lubrikazzjoni

Lubrikazzjoni awtomatika ċentralizzata(Lincoln/Trafo) għal:

Berings tar-roti

Iftaħ il-malji tal-gerijiet

Berings tal-ħbula tal-ħabel

Valvoli diviżuri progressivigħal distribuzzjoni preċiża taż-żejt

Monitoraġġ u Dijanjostika

Sensuri tal-vibrazzjoni: Fuq il-bearings ewlenin kollha (SKF/ifm)

Sensuri tat-temperatura: Muturi, gearboxes, brejkijiet

Sensers tal-kundizzjoni taż-żejt: Fil-gearboxes

Ilbes sensuri: Fuq kisi tal-brejkijiet

Gateway tad-dejta: MQTT/OPC UAinterface man-netwerk tal-pjanti

Komponenti Speċjali tal-Ambjent

Ambjent	Komponenti Speċjali
Kesħa (-40 grad)	Azzar b'temperatura baxxa-, berings imsaħħna, grass Artiku
Korrużiv	AISI 316 stainlessqfieli, kisi tal-aluminju taż-żingu-
Splussiv	ATEX-ċertifikatimuturi, brejkijiet, sensuri
Kamra Nadifa	Azzar li ma jsaddadx, uċuħ lixxi, pressjoni pożittiva

7. MATERJALI U FINITS

Sistema ta 'Protezzjoni tal-wiċċ

Preparazzjoni: Sa 2.5 blastinggħal profil 50-75μm

Priming: Żingu-epoxy b'ħafna(ħxuna tal-film xott 80μm)

Intermedju: Epossidi tal-ossidu tal-ħadid tal-ħamiċ(125μm DFT)

Topcoat: Poliuretejn(50μm DFT) f'kuluri RAL

Speċifikazzjonijiet Kritiċi tal-Materjal

Azzar Strutturali: EN 10025-2 S355J2 (b'marka CE u ċertifikat 3.1)

Qafliet: Boltijiet tas-sistema EN 15048-1/2 HV, stainless A4-80 għal żoni korrużivi

Elettriku: Kejbils armonizzati(H07RN-F) b'għażla ta' duħħan baxx ta' aloġenu żero

Berings: Kalkolu tal-ħajja ISO 281 L10 Iktar minn jew ugwali għal 100,000 siegħa

8. DOKUMENTAZZJONI TA' KWALITÀ GĦAL KOMPONENT

Kull komponent ewlieni jinkludi:

Ċertifikati materjali(3.1 jew 3.2 għal kull EN 10204)

Kwalifiki ta' proċedura ta' wweldjar(WPQR)

Rapporti ta' ttestjar mhux-distruttivi

Rapporti ta' spezzjoni dimensjonali

Protokolli tat-test tal-aċċettazzjoni tal-fabbrika

Dikjarazzjoni ta' Inkorporazzjoni CE

Skeċċ

Tekniku prinċipali





1. Inġinerija u Superjorità tal-Prestazzjoni

Vantaġġ	Implimentazzjoni Teknika	Impatt
Inġinerija ta 'preċiżjoni	FEA-travi tal-kaxxa ottimizzati (deflessjoni L/1000), komponenti allinjati bil-lejżer-(tolleranza ta' ±1mm)	Operazzjoni ultra-lixxa, vibrazzjoni minima, ħajja estiża tal-komponenti
Prestazzjoni Prevedibbli	Kontroll tal-proċess statistiku, tqabbil tal-komponenti, integrazzjoni tas-sistema	Operazzjoni konsistenti fi ħdan l-ispeċifikazzjonijiet għaċ-ċiklu tal-ħajja kollu
Kontroll tal-Moviment Avvanzat	VFDs fuq il-mozzjonijiet kollha bis-sinkronizzazzjoni CANbus, algoritmi kontra-tbandil	Pożizzjonament preċiż (±2mm), xokk-immaniġġjar tat-tagħbija ħielsa
Lonġevità Superjuri	Materjali premium (S355J2+N), protezzjoni kontra l-korrużjoni (C5-M), berings ta’ preċiżjoni	Ħajja tad-disinn ta' 30-40+ sena b'90%+ uptime



2. Sigurtà u Affidabbiltà Eċċellenza

Sistemi ta' Sigurtà b'ħafna-saffi:
• Primarja: Limitaturi tat-tagħbija (2-kanali), swiċċijiet tal-limitu (manjetiċi)
• Sekondarja: Sejbien ta' veloċità baxxa, waqfien ta' emerġenza (Kategorija 0/1)
• Terzjarju: Protezzjoni ta' tagħbija żejda strutturali, sistemi ta' kontra l-{0}}ħabtiet

Fail-Disinn Sikur: Brejkijiet indipendenti doppji, PLCs żejda, komponenti ta' sigurtà-ratati (SIL2/PLd)

Manutenzjoni Predittiva: Sensuri integrati (vibrazzjoni, temperatura, xedd) b'analiżi tas-sħab

Affidabilità Dokumentata: MTBF >5,000 siegħa, 99.5% + disponibbiltà f'operazzjoni kontinwa



3. Effiċjenza Operattiva

Żona ta 'Effiċjenza	Teknoloġija Ewropea	Riżultat
Effiċjenza tal-Enerġija	VFDs riġenerattivi (għalf 20-30% lura lill-grilja), muturi IE4, dawl LED	40-60% inqas spiża tal-enerġija vs krejnijiet konvenzjonali
Effiċjenza tal-Manutenzjoni	Lubrikazzjoni ċentralizzata, komponenti ta' bidla-malajr, portijiet dijanjostiċi	50% inqas ħin ta 'manutenzjoni, 70% inqas waqfiet mhux ippjanati
Ottimizzazzjoni tal-Ispazju	Disinn kompatt, approċċi ta 'ganċ għoli, deflessjoni minima	Spazju massimu użabbli art/għoli
Veloċità u Produttività	Profili ta 'aċċelerazzjoni ottimizzati, mozzjonijiet simultanji	Ħinijiet taċ-ċiklu 15-25% aktar mgħaġġla



4. Vantaġġi Ekonomiċi



Valur Residwu Ogħla: 60-70% wara 10 snin vs. 20-30% għal krejnijiet standard

Benefiċċji ta' l-Assigurazzjoni: Primjums 20-40% aktar baxxi minħabba sistemi ta 'sigurtà ċċertifikati

Konformità Regolatorja: Żero riskji ta' non--konformità fis-swieq Ewropej



5. Tmexxija Teknoloġika

Integrazzjoni Diġitali: OPC UA, interfaces MQTT għall-integrazzjoni tal-Industrija 4.0

Karatteristiċi Smart:
• Tewmin Diġitali: Mudell virtwali għas-simulazzjoni u l-ottimizzazzjoni
• Analitika ta' Tbassir: Tbassir ta' falliment immexxi mill-AI-
• Dijanjostiċi mill-bogħod: Aċċess sigur tal-manifattur għas-soluzzjoni tal-problemi

Futur-Prova: Disinn modulari li jippermetti titjib tat-teknoloġija



1. Manifattura tal-Karozzi u Avvanzata

Linji tal-Assemblaġġ tal-Karozzi

Rekwiżiti: Preċiżjoni għolja (± 2mm), tħaddim nadif, affidabilità 24/7

Vantaġġi Ewropej: Vibrazzjoni-trolleys imtaffi, encoders assoluti, varjanti ta' kamra bojod

Użi Speċifiċi:
• Korp-fl-immaniġġjar-abjad: Pożizzjonament ta'-preċiżjoni għolja għall-istazzjonijiet tal-welding
• Produzzjoni tal-batterija: Krejnijiet tal-kamra nadifa għall-immaniġġjar taċ-ċelloli tal-litju-jone
• Ħwienet taż-żebgħa: Krejnijiet protetti mill-isplużjoni-bi finituri speċjali

Manifattura Aerospazjali

Applikazzjonijiet: Assemblaġġ tal-ġwienaħ, tgħaqqid tal-fuselage, immaniġġjar tal-magna

Bżonnijiet Kritiċi: Mikro-pożizzjonament (±0.5mm), anti-tbandil, immaniġġjar ta' ġeometrija varjabbli

Soluzzjonijiet Ewropej:
• Kontroll attiv tat-tagħbija: Sistemi ta' kontro-massa għal komponenti delikati
• Pożizzjonament ta '6 assi: Kontroll kombinat ta 'pont/trolley/parank/rotazzjoni/inklinazzjoni
• Immaniġġjar tal-fibra tal-karbonju: Sistemi-dissipattivi statiċi



2. Enerġija u Industrija Tqila

Ġenerazzjoni tal-Enerġija

Tip ta' Pjanti	Applikazzjoni	Karatteristiċi Ewropej
Nukleari	Immaniġġjar tal-vireg tal-fjuwil, manutenzjoni	Sistemi ta' sikurezza SIL3, kwalifika sismika, materjali reżistenti għar-radjazzjoni-
Termali	Immaniġġjar tal-faħam/bijomassa	Qbid ta' dazju-għoli (FEM 8m), trattament ta'-trab, taħlit awtomatizzat
Idro	Manutenzjoni tat-turbini	Kapaċità għolja-(500T+), tnaqqis ta 'preċiżjoni, tħaddim mill-bogħod

Azzar u Metalli

Scrap Yards: Operazzjoni 24/7 b'kalamita 50T + jew immaniġġjar tal-grab

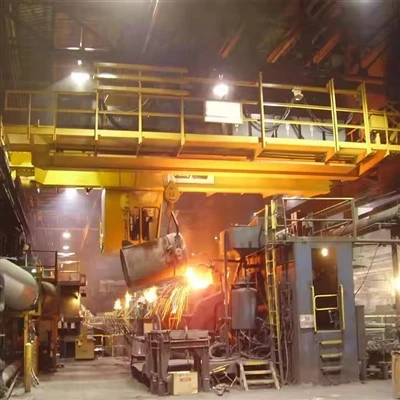

Funderiji tal-Aluminju: Immaniġġjar tal-metall sħun (sa 400 grad) bi protezzjoni tas-sħana

Karatteristiċi Speċjali:
• Reżistenti għall-ispark-komponenti għal atmosferi splussivi
• Disinji ta'-ċiklu għoligħal applikazzjonijiet ta 'ikkastjar kontinwu
• Ġestjoni awtomatizzata tal-inventarjub'traċċar RFID



3. Loġistika u Infrastruttura

Portijiet u Terminals Intermodali

Immaniġġjar tal-Kontenituri: Krejnijiet għat-tixrid b'sistemi awtomatiċi ta' twistlock

Terminali bl-ingrossa: Aqbad krejnijiet b'ġestjoni awtomatizzata tal-ħażniet

Vantaġġi Ewropej:
• Disinn reżistenti-riħ: Konformità EN 13001-2 għal 150km/h irjieħ
• Protezzjoni mill-korrużjoni tal-ilma mielaħ: Kisi C5-M, komponenti li ma jissaddadx
• Operazzjoni mill-bogħod: Ċentri tal-operaturi b'integrazzjoni VR

Ferrovija u Trasport

Manutenzjoni ta' Lokomottivi: Taħt-pont krejnijiet għall-immaniġġjar tal-magni

Kostruzzjoni tal-Mina: Immaniġġjar tas-segmenti bi preċiżjoni millimetrika

Kostruzzjoni ta' Pont: Tnedija tar-raba' b'kontroll sinkronizzat ta' multi-krejnijiet



4. Industriji tal-Proċess

Kimika u Farmaċewtika

Applikazzjonijiet għall-Kamra Nadifa: Kostruzzjoni ta 'l-istainless steel (AISI 316L), issiġillar IP65

Żoni Perikolużi: pakketti kompluti ċertifikati ATEX-(Żona 1/21)

Karatteristiċi ta 'preċiżjoni:
• Iżolament tal-vibrazzjoni: Paranki immuntati bir-rebbiegħa tal-arja- għal proċessi sensittivi
• Kontroll tal-kontaminazzjoni: Uċuħ lixxi, kompartimenti ta 'pressjoni pożittiva
• Batching tal-piż: Ċelloli tat-tagħbija integrati b'eżattezza ta '0.1%.

Ikel u Xorb

Disinn Iġjeniku: Materjali konformi mal-USDA/FDA, uċuħ faċli-nodfa

Awtomazzjoni: Immaniġġjar kompletament awtomatizzat tal-pallet/każ b'sistemi ta 'viżjoni

Żoni ta' temperatura: Applikazzjonijiet tal-friża (-40 grad ) b'komponenti reżistenti għall-kesħa



5. Applikazzjonijiet Speċjalizzati

Riċerka u Teknoloġija-Għolja

Aċċeleraturi tal-partiċelli: Krejnijiet mhux-manjetiċi (kostruzzjoni tal-aluminju)

Fabs semikondutturi: Klassi tal-vibrazzjoni VC-D/E, protezzjoni ESD

Osservatorji: Moviment ultra-lixx għall-komponenti tat-teleskopju

Rispons għad-Diżastri u Immaniġġjar Speċjalizzat

Dekummissjonar Nukleari: Krejnijiet-imħaddma mill-bogħod b'sistemi ta' kameras

Immaniġġjar tal-Arti u l-Mużew: Kontroll tal-veloċità mikro-(0.1 m/min), kontroll tal-klima

Bini tal-vapuri: Krejnijiet gantry b'kapaċità ta '1000T + għall-assemblaġġ tal-blokki



Fażi 1: Disinn u Inġinerija

Din hija l-fażi fundamentali qabel ma jibda kwalunkwe xogħol fiżiku.

Analiżi tal-Ħtiġiet tal-Klijent:L-inġiniera jirrevedu r-rekwiżiti speċifiċi: kapaċità (eż., 32/5 tunnellati), span, għoli ta 'rfigħ, klassi ta' dmir (eż., A5, A6), u kwalunkwe bżonnijiet speċjali (eż., prova ta' splużjoni, ambjent ta 'temperatura għolja).

Disinn Strutturali:Bl-użu ta' softwer CAD (Disinn Megħjun mill-Kompjuter), l-inġiniera jiddisinjaw it-travi prinċipali, il-karrijiet tat-tarf, u l-qafas tat-tròli. L-Analiżi tal-Elementi Finiti (FEA) spiss tintuża biex tissimula l-istress, id-deflessjoni u t-tagħbijiet dinamiċi biex tottimizza d-disinn għas-saħħa u l-piż.

Disinn mekkaniku u elettriku:Dan jinkludi l-għażla u d-disinn tas-sistemi tas-sewqan (muturi, gearboxes, roti), il-mekkaniżmu tal-irfigħ, u s-sistema kompluta ta 'kontroll elettriku b'pannelli, drives ta' frekwenza varjabbli (VFDs), u apparati ta 'sikurezza.

Ħolqien ta' Bill of Materials (BOM):Lista dettaljata tal-materja prima kollha (pjanċi tal-azzar, profili) u komponenti mixtrija (parank, muturi, brejkijiet, ħabel tal-wajer, roti) hija ġġenerata.



Fażi 2: Akkwist ta' Materja Prima u Komponenti

Pjanċi u Profili tal-Azzar:Pjanċi tal-azzar ta '-kwalità għolja (tipikament Q235B jew Q345B skont standards Ċiniżi, ekwivalenti għal S235JR/S355JR) huma akkwistati f'dimensjonijiet u ħxuna meħtieġa.

Komponenti mixtrija:Il-komponenti kritiċi jinxtraw minn fornituri ta 'fama. Dawn jinkludu:

Unità tal-parank (jista' jiġi manifatturat-dar jew mixtri)

Muturi elettriċi għall-ivvjaġġar fuq pont u trolley

Reducer gearboxes

Roti u fusien

Brejkijiet

Komponenti elettriċi (kontrolluri, kuntatturi, swiċċijiet tal-limitu, VFDs, kejbils)

Berings



Fażi 3: Fabbrikazzjoni & Makkinar tal-Azzar Prinċipali

Dan huwa l-qalba tal-proċess tal-manifattura.

1. Fabbrikazzjoni tal-Girder Prinċipali:

Qtugħ:Pjanċi tal-azzar huma maqtugħa għad-daqs u l-għamla meħtieġa bl-użu ta 'plażma CNC jew magni tal-qtugħ tal-fjammi għal preċiżjoni għolja.

Preparazzjoni tal-Web/flanġ:Il-pjanċi tal-web vertikali u l-pjanċi orizzontali tal-flanġ ta 'fuq/qiegħ huma ppreparati. Għall-firxiet twal, it-travi ħafna drabi huma ddisinjati bħala profil ta' "I-raġġ" għax-xejn (usa' fin-nofs) biex jiġi ottimizzat il-proporzjon tas-saħħa-għall--piż.

Assemblaġġ u Iwweldjar:It-travi huma mmuntati fuq jigs kbar biex jiżguraw id-dritta u l-kamber korrett (liwja 'l fuq-settjata minn qabel biex tikkontrobattu d-deflessjoni taħt tagħbija). Dan huwa pass kritiku. L-Iwweldjar bl-Ark Mgħaddas (SAW) huwa komunement użat għall-penetrazzjoni profonda tiegħu u weldjaturi konsistenti ta' kwalità għolja-fuq ħjatat twal.

It-Taffija tal-istress:Wara l-iwweldjar, it-travi prinċipali ħafna drabi jgħaddu minn trattament tas-sħana li jtaffu l-istress f'forn kbir. Dan il-proċess ineħħi l-istress interni maħluqa waqt l-iwweldjar, jipprevjeni distorsjoni futura u jiżgura stabbiltà dimensjonali.

Makkinar:L-uċuħ tat-tgħammir għall-vaguni tat-tarf u l-binarji tat-tròli huma mmaxinjati bl-użu ta 'planer jew magna tat-tħin biex jiżguraw wiċċ perfettament ċatt u livell.

2. Fabbrikazzjoni tal-Ġarr tat-Tmiem (Tmiem tat-Trakk):

Il-vaguni tat-tarf huma fabbrikati minn sezzjonijiet u pjanċi tal-azzar.

Huma jospitaw ir-roti, il-muturi tas-sewqan, u l-gearboxes għall-moviment tal-pont.

Il-bażijiet tar-roti huma mtaqqbin u mmaxinjati għal tolleranzi preċiżi biex jiżguraw allinjament xieraq u li r-roti kollha jagħmlu kuntatt mal-binarji tar-runway.



Fażi 4: Assemblea Mekkanika

1. Assemblaġġ tal-Pont:

Iż-żewġ travi prinċipali huma pożizzjonati paralleli ma 'xulxin u konnessi mal-karretti tat-tarf bl-użu ta' boltijiet ta'-saħħa għolja jew permezz tal-iwweldjar, li jiffurmaw l-istruttura sħiħa tal-pont.

Il-binarji tat-tròlihuma allinjati preċiżament u mbarrati fuq il-parti ta 'fuq tal-girders prinċipali.

2. Assemblaġġ tal-qafas tat-tròli:

Il-qafas tat-tròli huwa mmuntat, u r-roti, id-drajvs, u l-unità ewlenija tal-irfigħ (inkluż it-tanbur tal-ħabel tal-wajer, il-mutur, il-gearbox, u l-blokka tal-ganċ) huma mmuntati fuqha.

3. Installazzjoni tas-Sistema tas-sewqan:

L-unitajiet tas-sewqan tal-ivvjaġġar (mutur, gearbox, igganċjar) huma installati fuq il-karrijiet tat-tarf (għall-moviment tal-pont) u fuq il-qafas tat-tròli (għall-moviment tat-tròli).

Il-komponenti mekkaniċi kollha huma allinjati biex jipprevjenu l-irbit u l-ilbies prematur.



Fażi 5: Installazzjoni tas-Sistema Elettrika

Sistema tat-tkebbib tal-kejbil:Is-sistema ewlenija tal-provvista tal-enerġija għall-krejn (eż., vireg tal-kondutturi jew sistemi tal-festuni) hija installata tul il-girder tal-pont.

Installazzjoni tal-Panew tal-Kontroll:Il-pannell tal-kontroll prinċipali, VFDs, u komponenti elettriċi oħra huma mmuntati f'għeluq protett, ġeneralment fuq il-girder tal-pont.

Wiring:Il-muturi, il-brejkijiet, is-swiċċijiet tal-limitu u l-apparati tas-sigurtà kollha huma bil-fili skont l-iskema elettrika.

Stazzjon tal-Kontroll tal-Operatur:L-istazzjon tal-kontroll pendant (mdendla mill-krejn) jew sistema ta 'kontroll mill-bogħod tar-radju huwa konness u ttestjat.



Fażi 6: Trattament tal-wiċċ u Żebgħa

Preparazzjoni tal-wiċċ:L-istruttura kollha tal-krejn tiġi sparata- biex tneħħi l-iskala tal-mitħna, is-sadid, u l-gagazza tal-iwweldjar, u toħloq wiċċ nadif u mhux maħdum għal adeżjoni ottima taż-żebgħa.

Priming:Primer sadid-inibittiv jiġi applikat immedjatament wara l-blasting biex jipprevjeni l-ossidazzjoni.

Pittura:Kowtijiet multipli ta' żebgħa tal-enamel industrijali ta'-kwalità għolja huma applikati. Il-kulur huwa ħafna drabi skont l-ispeċifikazzjoni tal-klijent jew il-prattika standard tal-fabbrika (eż., oranġjo/isfar internazzjonali għall-viżibilità). Il-proċess tal-pittura jipproteġi l-krejn mill-korrużjoni f'ambjenti industrijali.



Fażi 7: Ittestjar tal-Aċċettazzjoni tal-Fabbrika (FAT)

Qabel iż-żarmar għall-ġarr, il-krejn immuntat kompletament jgħaddi minn testijiet rigorużi.

Spezzjoni Viżwali:Iċċekkjar tad-dimensjonijiet, il-kwalità tal-weldjatura, u l-assemblaġġ.

Nru-Test tat-Tagħbija:Tmexxi l-krejn, it-tròli u l-parank fid-direzzjonijiet kollha biex tivverifika l-operat bla xkiel, il-veloċità korretta, u l-funzjonalità tal-kontrolli u l-iswiċċijiet tal-limitu kollha.

Test tat-Tagħbija Statika:Il-parank jittella b'tagħbija tat-test25% akbar mill-kapaċità nominali(skond l-istandards FEM/ISO). It-tagħbija tinżamm għal 10-15-il minuta biex tiċċekkja d-deformazzjoni strutturali, l-integrità tal-weldjatura, u l-kapaċità ta 'żamma tal-brejk.

Test tat-Tagħbija Dinamika:Il-krejn jitħaddem b'tagħbija tat-test10% akbar mill-kapaċità nominali. Il-mozzjonijiet kollha huma ttestjati biex jiżguraw il-prestazzjoni taħt stress dinamiku.

Testijiet tas-Sigurtà Elettrika:Ir-reżistenza tal-insulazzjoni, il-kontinwità tal-ert, u l-funzjonament tajjeb tal-waqfiet ta 'emerġenza kollha u ċ-ċirkwiti tas-sigurtà huma verifikati.



Fażi 8: Żarmar, Ippakkjar, u Tbaħħir

Wara li jgħaddi XAĦAM, il-krejn jiġi żarmat bir-reqqa f'sezzjonijiet trasportabbli (travi prinċipali, vaguni tat-tarf, trolley, pannelli elettriċi).

Il-komponenti kollha huma ppakkjati professjonalment u protetti kontra l-ħsara waqt it-transitu.

Dawn jintbagħtu lejn is-sit tal-klijent, fejn jerġgħu jiġu mmuntati u installati minn ekwipaġġi tekniċi.

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
