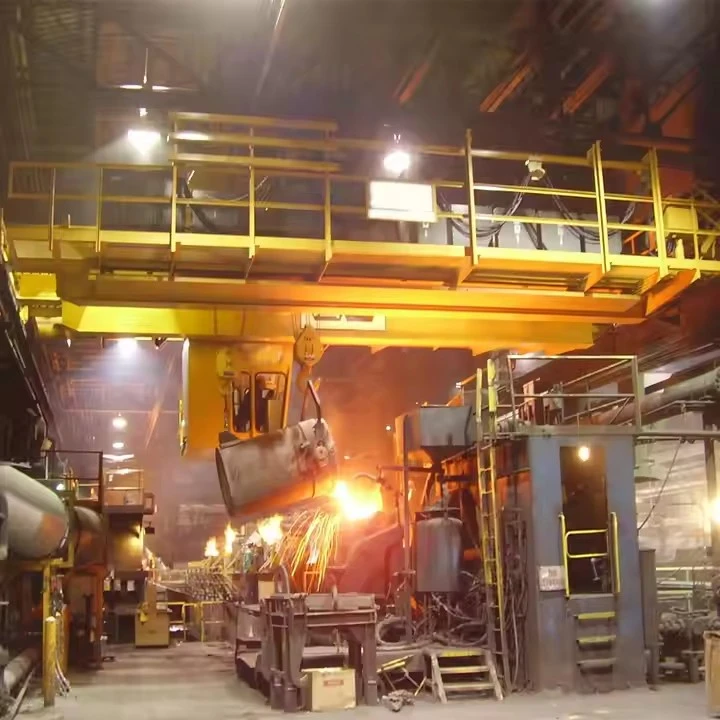

Krejn li jivvjaġġa Overhead Prova ta' Splużjoni

X'inhu Splużjoni-Krejn Ivvjaġġar Overhead Prova?

Krejn li jivvjaġġa kontra l-isplużjoni-overhead huwa krejn industrijali speċjalizzat iddisinjat biex jaħdem b'mod sikur f'ambjenti perikolużi fejn jistgħu jkunu preżenti gassijiet fjammabbli, fwar, trabijiet kombustibbli, jew fibri li jaqbdu.

Il-prinċipju ewlieni huwa l-prevenzjoni tat-tqabbid. Dawn il-krejnijiet huma mfassla biex jiżguraw li kwalunkwe spark elettriku, ark, jew temperatura għolja tal-wiċċ iġġenerat waqt tħaddim normali jew minħabba ħsara ma jistgħux jaqbdu l-atmosfera tal-madwar.

Mhumiex "prova" kontra splużjoni minn sors estern, iżda huma mfassla biex jipprevjenu li jikkawżaw splużjoni.



Kif Jiksbu s-Sigurtà tal-Isplużjonijiet: It-Tliet Metodi Prinċipali

It-tagħmir li jipprova-isplużjoni huwa mibni għal standards speċifiċi (bħal NEC fl-Istati Uniti jew ATEX fl-Ewropa). Il-metodi ta 'protezzjoni għall-komponenti tal-krejn tipikament jaqgħu fi tliet kategoriji:

1. Splużjoni-Magħluq Prova (L-Aktar Metodu Komuni għall-Komponenti Elettriċi)

Dan il-metodu jintuża għal komponenti li jistgħu joħolqu xrar, bħal muturi, pannelli tal-kontroll u kaxxi tal-junction.

Prinċipju:Il-komponenti elettriċi huma miżmuma ġewwa kompartimenti oerhört robusti u li jiflaħ -fjammi.

Kif taħdem:Jekk isseħħ spark intern jew splużjoni, l-egħluq huwa b'saħħtu biżżejjed biex iżommha. Barra minn hekk, il-ġonot bejn il-korp tal-kompartiment u l-għatu tiegħu huma mmaxinjati għal "mogħdija tal-fjamma" speċifika. Din il-mogħdija tkessaħ kwalunkwe gassijiet sħan li joħorġu minn splużjoni interna għal temperatura taħt il-punt tat-tqabbid tal-atmosfera esterna.

Skuża viżwali:Dawn il-kompartimenti huma tipikament kaxxi tqal, tal-metall fondut (ħadid jew aluminju) bi flanġijiet prominenti u mbarrati.

2. Sigurtà Intrinsika (għal Ċirkwiti ta' Kontroll)

Dan il-metodu jintuża għal ċirkwiti ta'-enerġija baxxa bħal stazzjonijiet ta' kontroll pendenti, riċevituri tar-radju, u sensuri.

Prinċipju:L-enerġija elettrika (kurrent u vultaġġ) fiċ-ċirkwit tal-kontroll hija limitata għal livell baxx wisq biex tiġġenera spark b'enerġija termali biżżejjed biex tikkawża tqabbid, anke f'każ ta 'ħsara.

Kif taħdem:"Barriera ta' sigurtà intrinsika" speċjali hija installata fil-pannell tal-kontroll taż-żona sigura-. Dan l-ostaklu jillimita l-enerġija mogħtija lill-apparat tal-kamp fiż-żona perikoluża.

3. Pressurizzazzjoni / Tnaddaf (Inqas komuni għal krejnijiet sħaħ, iżda użati għall-kabinetti tal-kontroll)

Prinċipju:Gass nadif u inert (bħal nitroġenu jew arja ta 'l-istrument) jiġi ppumpjat f'kompartiment, u jżomm pressjoni pożittiva ġewwa biex jipprevjeni milli tidħol l-atmosfera li jaqbad.

Kif taħdem:Is-sistema l-ewwel "tnaddaf" l-egħluq ta 'kwalunkwe arja perikoluża, imbagħad iżżomm pressjoni pożittiva kostanti. L-interlocks jipprevjenu l-enerġija milli tiġi applikata sakemm iċ-ċiklu tat-tindif ikun lest u tinżamm il-pressjoni.



Komponenti ewlenin: Bearing, Gearbox, Mutur, Pompa

Post ta 'Oriġini: Henan, iċ-Ċina

Garanzija: 1 Sena

Piż (KG): 2000 kg

Spezzjoni tal-vidjo ħierġa-:Pprovduta

Rapport tat-Test tal-Makkinarju: Ipprovdut

Disinn: Raġġ doppju

Effettività: effiċjenza għolja

Veloċità operattiva: Operazzjoni b'veloċità għolja

Stabbiltà:Funzjoni kontra -swing

Kulur: Mhux obbligatorju

Sors tal-Enerġija: 110V/220V/230V/380V/440V, personalizzat

Span: 7.5-31.5m

Hawnhekk hawn analiżi dettaljata tal-komponenti ewlenin ta' krejn li jivvjaġġa fl-għoli kontra l-isplużjoni-, li jispjega kif kull parti hija ddisinjata jew modifikata speċifikament għal tħaddim sikur f'ambjent perikoluż.

Il-prinċipju ewlieni huwa likull komponent li kapaċi jipproduċi spark, ark, jew sħana eċċessiva għandu jinżamm jew jiġi protettbiex jipprevjenu t-tqabbid tal-atmosfera tal-madwar.



1. Komponenti Strutturali u Mekkaniċi

Dawn huma fil-biċċa l-kbira simili għal krejn standard iżda ħafna drabi mibnija għal standard ogħla ta 'robustezza u b'attenzjoni għall-prevenzjoni ta' riskji inċidentali.

Girder(i) tal-pont:Ir-raġġ(i) orizzontali prinċipali li jappoġġaw il-parank u t-tròli. Filwaqt li mhumiex "prova ta' splużjoni" fis-sens elettriku, huma ddisinjati biex ikunu b'saħħithom u riġidi biex jimminimizzaw id-deflessjoni u l-vibrazzjoni, li jistgħu jikkawżaw illaxkar tal-konnessjonijiet elettriċi.

Trakkijiet tat-Tmiem:L-assemblaġġi f'kull tarf tal-pont li jospitaw ir-roti għall-moviment tal-vjaġġ twil tal-krejn. Konsiderazzjonijiet ewlenin jinkludu:

Roti:Magħmul minn azzar ta'-kwalità għolja biex jirreżisti l-użu u x-xrar mill-frizzjoni.

Berings:Issiġillat u llubrikat għall-ħajja biex jipprevjeni sħana żejda.

Qafas tat-tròli:Il-qafas li jiċċaqlaq lateralment tul it-travi tal-pont u jġorr l-unità tal-parank. Għandu jkun stabbli u jiżgura allinjament xieraq tal-parank.

Blokk tal-ganċ u ganċ:Tipikament magħmul minn azzar illigat falsifikat-għoli. Il-ganċ innifsu huwa simili għal ganċ standard iżda ħafna drabi huwa mgħammar b'alukkett tas-sigurtàbiex tevita li t-tagħbija tiżloq. Il-preokkupazzjoni primarja hija l-użu ta 'materjali li mhux se jisparaw mill-impatt.

2. Komponenti Kritiċi Elettriku u Splużjoni-Prova

Dan huwa fejn jinsabu d-differenzi fundamentali. Kull komponent elettriku huwa sors potenzjali ta 'tqabbid u huwa mfassal apposta.

a) Mutur tal-Parank

Standard:Mutur standard TEFC (Totally Enclosed Fan Cooled).

Splużjoni-Prova:Miżmum fi a-egħluq heavy-duty, tal-ħadid fondut jew tal-aluminjubil-makna preċiżamentmogħdijiet tal-fjammifil-ġogi kollha (fejn il-qoxra tiltaqa mal-ġisem). Jekk isseħħ spark intern, l-isplużjoni tinsab fl-ispazju magħluq, u l-gassijiet li joħorġu huma mkessħa taħt it-temperatura tat-tqabbid hekk kif jgħaddu mill-mogħdija dejqa tal-fjamma.

b) Muturi tal-Ivvjaġġar (Pont u Troli)

Jiffunzjona l-istess bħall-mutur tal-parank iżda għall-movimenti traversali u cross-transversali tal-krejn. Huma jużaw l-istessegħluq ta'-splużjoniteknoloġija.

c) Panel tal-Kontroll / Kabinett Elettriku

Dan huwa l-"moħħ" tal-krejn, li fih kuntatturi, relays, drives ta' frekwenza varjabbli (VFDs), u blokki terminali-li kollha jistgħu joħolqu arki u xrar.

Splużjoni-Adattament Prova:Miżmum fi spazju kbir,fjamma-egħluq tal-metall fondutbi flanġ imbarrat. L-entrati kollha tal-kondjuwit huma ssiġillatisiġilli ta'-splużjonibiex jipprevjenu gassijiet milli jivvjaġġaw permezz tal-kondjuwit fil-kabinett.



d) Stazzjonijiet ta' Kontroll (Kif jitħaddem il-Krejn)

Stazzjon tal-Pendenti (Pendant tal-buttuna tal-Imbotta):

Standard:Kaxxa mdendla tal-plastik jew tal-metall bil-buttuni.

Splużjoni-Prova: A korp tqil, aluminju fondut jew ram issiġillat. Kull push-buttuna hija unità ssiġillata,-mgħaddsa fiż-żejt, jew dijaframma-ssiġillata biex tevita xrar interni milli jaħarbu. Id-dħul tal-kejbil huwa ssiġillat.

Kontroll mill-bogħod tar-radju:

Din hija għażla komuni u sigura peress li tippermetti lill-operatur ikun f'distanza sigura.

Il-trasmettitur li jinżamm fl-idejnhija ċċertifikata bħalaIntrinsikament Sikur (IS). Dan ifisser li l-elettronika interna tagħha hija ddisinjata biex tillimita l-enerġija elettrika u termali għal livell li ma jkunx kapaċi li jikkawża tqabbid.

Il-unità riċevitur, immuntat fuq il-krejn, tinsab f'anegħluq ta'-splużjoni.

e) Sistemi tal-Ibbrejkjar

Brejkijiet elettromekkaniċi:Użat għaż-żamma u l-waqfien ta 'emerġenza. Il-coil tal-brejk u kwalunkwe swiċċjar intern huma miżmuma fi ħdan anegħluq ta'-splużjoni.

Brejkijiet Mekkaniċi:Ħafna drabi huma tat-tip -fail-safe (applikati- fir-rebbiegħa). L-enfasi hija fuq l-użu ta' materjali li ma-sparkjar għall-kisi u l-iżgurar li ma jisħnux iżżejjed waqt l-użu.

f) Swiċċijiet tal-Limit

Użat għall-irfigħ tal-limitu ta' fuq-u t-tmiem-tal--l-ivvjaġġar għall-moviment tal-pont u tat-tròli. L-element tal-iswiċċjar (li joħloq spark) huwa magħluq f'aakkomodazzjoni kompatta kontra l-isplużjoni-.

g) Dawl

Dwal taż-Żona tax-Xogħol u Beacons ta' Twissija:Il-bozoz (issa kważi dejjem LED għal tħaddim frisk) jinsabu f'atagħmir robust, li jipprova-splużjonib'lenti tal-ħġieġ oħxon jew tal-polikarbonat issiġillat kontra siegla. L-apparat huwa ddisinjat biex ikun fih kwalunkwe splużjoni li kieku l-bozza kellha tinqata’.

h) Wiring & Konduit

Wiring:Juża insulazzjoni ta' grad-għoli,-għoli, u reżistenti għall-kimika-.

Konduit:Il-wajers kollha jgħaddu minn kondjuwit tal-azzar issiġillat u riġidu.

Siġilli tal-kondut: Din hija karatteristika ta 'sikurezza kritika.Is-siġilli ta'-splużjoni huma installati fis-sistema tal-kondjuwit:

Fid-dħul ta' kull kaxxa magħluqa ta'-splużjoni.

Fil-konfini bejn Klassi I, Diviżjoni 1 (Żona 1) u żona inqas perikoluża jew sigura.

Dawn is-siġilli jipprevjenu splużjoni milli jivvjaġġaw permezz tal-kondjuwit minn parti waħda tas-sistema għall-oħra u jipprevjenu gassijiet fjammabbli milli jemigraw fil-pannelli tal-kontroll.

3. Sigurtà u Komponenti Awżiljarji

Sistema ta' ertjar/ertjar: Estremament importanti.L-istruttura kollha tal-krejn (pont, trolley, trakkijiet tat-tarf) għandha tkun magħquda sew u konnessa ma 'art biex tevita l-akkumulazzjoni ta'elettriku statiku, li huwa periklu kbir ta 'tqabbid. Xkupilja tal-art iddedikata ħafna drabi tintuża fuq ir-runway biex tiżgura kuntatt kontinwu.

Apparat ta' Twissija:Qrun u beacons huma, mingħajr eċċezzjoni,prova ta' splużjoni-ċertifikatamudelli.

Sistemi ta' Kontra l--Kolliżjoni:Sensuri u kontrolli għal krejnijiet multipli fuq l-istess runway jinżammu f'kompartimenti kontra l-isplużjoni-jew intrinsikament siguri.

Elementi li jsaħħnu:Għall-krejnijiet f'ambjenti kesħin, kull traċċa tat-tisħin biex tiġi evitata l-akkumulazzjoni tas-silġ fuq il-binarji għandha tkun ta'prova ta'-splużjonitip.

Skeċċ

Tekniku prinċipali





Vantaġġi ta' Splużjoni-Krejnijiet li jivvjaġġaw fl-Isplużjoni

Il-vantaġġ ewlieni huwa, mingħajr ekwivoku,sigurtà. Madankollu, dan il-benefiċċju fundamentali jissarraf f'diversi vantaġġi operazzjonali u finanzjarji kritiċi għan-negozji li joperaw f'ambjenti perikolużi.

1. Sigurtà Ultimate f'Ambjenti Perikolużi

Jipprevjeni Katastrofi:Huma mfassla biex jeliminaw ir-riskju li l-krejn innifsu jkun is-sors ta 'tqabbid għal nar jew splużjoni. Dan jipproteġi l-ħajja umana, l-infrastruttura, u l-ambjent minn inċidenti devastanti.

Mitigazzjoni tar-Riskju:Permezz tad-disinn, huma jtaffu l-akbar riskju operazzjonali uniku f'żoni b'atmosferi fjammabbli, u jipprovdu serħan tal-moħħ u post tax-xogħol b'mod dimostrabbli aktar sigur.

2. Konformità Regolatorja u Protezzjoni Legali

Rekwiżit Obbligatorju:Fil-biċċa l-kbira tal-pajjiżi, l-użu ta' tagħmir standard f'postijiet perikolużi klassifikati huwa illegali. Dawn il-krejnijiet huma mibnija biex jikkonformaw ma' standards internazzjonali stretti (eż. NEC, OSHA, ATEX, IECEx).

Jevita r-responsabbiltà:L-użu ta' krejn ċertifikat tal-isplużjoni-jipproteġi lill-kumpanija minn multi kbar, responsabbiltà legali, u pretensjonijiet tal-assigurazzjoni invalidati fil-każ ta' inċident.

3. Operazzjonijiet bla interruzzjoni u Affidabilità Għolja

Għan-Durabbiltà Mibnija:Il-komponenti (muturi, kompartimenti elettriċi, eċċ.) huma mibnija għal standard ferm ogħla ta 'robustezza u siġillar minn krejnijiet standard. Dan jirriżulta f'magna li hija intrinsikament aktar durabbli u affidabbli, anke f'ambjenti industrijali korrużivi jew esiġenti.

Waqfien imnaqqas:Il-kostruzzjoni robusta tagħhom ħafna drabi twassal għal żmien medju itwal bejn il-fallimenti (MTBF), li jimminimizza l-waqfien mhux ippjanat li jista 'jwaqqaf linja ta' produzzjoni jew proċess kollu.

4. Iffrankar ta'-Spejjeż fit-Tul (Kost Totali ta' Sjieda)
Filwaqt li l-prezz tax-xiri inizjali huwa ogħla, l-iffrankar fit-tul-huwa sinifikanti:

Jipprevjeni Telf Astronomiku:L-ispiża ta' inċident wieħed ta' splużjoni-f'termini ta' ħsara fl-assi, telf ta' produzzjoni, u spiża umana-hija ogħla bla qies mill-primjum għal krejn kontra l-isplużjoni-.

Primjums tal-Assigurazzjoni:Kumpaniji li jużaw tagħmir iċċertifikat sew ħafna drabi jibbenefikaw minn primjums tal-assigurazzjoni aktar baxxi minħabba l-profil tar-riskju mnaqqas b'mod sinifikanti.

Durabilità:Il-komponenti ta'-kwalità għolja tipikament ikollhom ħajja ta' servizz itwal, u jnaqqsu l-ispejjeż ta' sostituzzjoni fit-tul-.

5. Flessibilità Operattiva u Effiċjenza

Iżomm il-Fluss tax-Xogħol tal-Immaniġġjar tal-Materjal:Huma jippermettu l-moviment effiċjenti ta 'materjali tqal, oġġetti mhux maħduma, u prodotti lestifi ħdaniż-żona perikoluża, li hija essenzjali għall-proċess tal-produzzjoni. Mingħajrhom, l-immaniġġjar tal-materjal ikun bil-mod, ineffiċjenti, u potenzjalment aktar perikoluż (eż., bl-użu ta' xogħol manwali jew metodi improvizzati).

Għażliet ta' Kontroll Avvanzati:Id-disponibbiltà ta 'ċertifikatipendenti ta'-splużjoniukontrolli remoti tar-radju intrinsikament sikurijippermetti lill-operaturi biex jikkontrollaw il-krejn mill-pożizzjoni l-aktar sigura u ergonomika, u tkompli ttejjeb l-effiċjenza u s-sigurtà.



Applikazzjonijiet ta' Krejnijiet li jivvjaġġaw fl-Isplużjoni-Proof Overhead

Dawn il-krejnijiet huma indispensabbli fi kwalunkwe industrija fejn tista 'tkun preżenti atmosfera splussiva waqt operazzjonijiet normali jew minħabba falliment mhux mistenni. Huma tipikament ikklassifikati skond it-tip ta' periklu (Gass/Fwar jew Trab).

Industriji b'Gassijiet u Fwar li jieħdu n-nar (Klassi I/Żona 1 & 2)

Żejt u Gass:

Raffineriji:Għall-immaniġġjar tal-katalizzaturi, il-manutenzjoni ta 'valvi/pompi, u l-immaniġġjar ġenerali tal-materjal madwar il-kolonni tal-frazzjonament u l-unitajiet tal-ipproċessar.

Pjattaformi offshore:Għaċ-ċaqliq ta' tagħmir u provvisti fuq il-pjattaforma fejn ikun hemm fwar tal-gass naturali.

Impjanti Petrokimiċi:Immaniġġjar ta' intermedji u prodotti kimiċi volatili.

Manifattura Kimika u Farmaċewtika:

F'żoni ta' proċessar fejn jintużaw solventi (eż., alkoħol, aċetun, toluene) jew fejn ir-reazzjonijiet kimiċi joħorġu fwar li jaqbad.

Kmamar tat-taħlit, tindif tar-reattur, u żoni tal-ipproċessar tal-lott.

Żebgħa u Faċilitajiet tal-Kisi:

Kabini tal-isprej taż-żebgħa:Fejn żebgħa aerosolizzata u fwar tas-solvent joħolqu atmosfera splussiva ħafna. Il-krejnijiet jintużaw biex jiċċaqilqu prodotti ġewwa u 'l barra għaż-żebgħa.

Kmamar tat-Taħlit:Fejn is-solventi u l-pigmenti huma mħallta.

Aerospazjali:

Hangars taż-żebgħa:Għall-pittura ta 'fuselages ta' ajruplani kbar.

Bajja ta' Manutenzjoni taċ-Ċelloli tal-Fjuwil:Fejn ikun hemm fwar residwu tal-fjuwil tal-ġett.

Trattament tal-Ilma Mormi u Impjanti tal-Bijogass:

F'żoni fejn il-materja organika li qed tiddikomponi tipproduċi gass metanu u idroġenu sulfid.

Industriji bi Trabijiet Kombustibbli (Klassi II / Żona 21 & 22)

Qamħ u Agrikoltura:

Elevaturi tal-qamħ u Silos:Immaniġġjar tal-qamħ fejn it-trab fl-arja (qamħ, qamħirrum, sojja) huwa splussiv ħafna.

Imtieħen tad-dqiq:Matul il-linja tat-tħin u l-ipproċessar.

Ipproċessar tal-Ikel:

Ipproċessar taz-Zokkor u tal-Lamtu:Fejn jiġi ġġenerat zokkor fin jew trab tal-lamtu.

Ħalib Trab u Faċilitajiet tal-Ħwawar.

Xogħol tal-injam u Bijomassa:

Serraturi u Pjanti tal-Panewijiet:Fejn jakkumula trab fin tal-injam.

Impjanti tal-Enerġija tal-Bijomassa:Għall-immaniġġjar tal-istokk tal-fjuwil bħal ċipep tal-injam u pritkuni.

Ipproċessar tal-metall:

Irfinar tal-aluminju:Fejn jiġi ġġenerat trab fin tal-aluminju mit-tħin jew il-illustrar.

Metalli oħra:Ċerti trabijiet tal-manjeżju, tat-titanju u tal-ħadid jistgħu wkoll ikunu splussivi.

Minjieri u Ipproċessar tal-Faħam:

Impjanti tal-Immaniġġjar tal-Faħam:Fejn it-trab tal-faħam huwa mifrux u mħallat mal-gass metanu.



Il-produzzjoni ta 'QD Mudell Double Girder Bridge Overhead Crane hija proċess metikoluż li jgħaqqad fabbrikazzjoni ta' azzar tqil, magni preċiżi, assemblaġġ elettriku, u kontroll rigoruż tal-kwalità.



Stadju 1: Disinn u Inġinerija (Pre-Produzzjoni)

Reviżjoni tal-Ordni u Kjarifika Teknika:L-inġiniera jirrevedu l-ispeċifikazzjonijiet tal-klijent (kapaċità, span, għoli tal-lift, klassi tad-dazju, mod ta 'kontroll, eċċ.).

Disinn u Kalkolu Dettaljati:

Disinn Strutturali:Bl-użu ta 'softwer CAD (eż., AutoCAD, SolidWorks), l-inġiniera joħolqu tpinġijiet dettaljati għal kull komponent (travi, trakkijiet tat-tarf, frejm tat-tròli). Id-disinn tal-girder huwa analizzat b'mod kritiku għad-deflessjoni, is-saħħa u l-ħajja tal-għeja.

Disinn Elettriku:Huma żviluppati skematiċi għas-sistemi ta 'enerġija u kontroll, inkluż il-kont tal-materjali għall-muturi, pannelli, kejbils, u pendenti.

Kalkolu tat-Tagħbija u Analiżi FEM:Fabbriki moderni jużaw softwer tal-Metodu tal-Element Finit (FEM) biex jissimulaw l-istress, it-tensjoni u d-deflessjoni taħt tagħbija, u jottimizzaw id-disinn qabel ma jinqata 'kwalunkwe metall.



Stadju 2: Preparazzjoni u Ipproċessar tal-Materja Prima

Akkwist ta' Materjal:Pjanċi tal-azzar (tipikament Q235B jew Q345B għal strutturi ewlenin), profili (travi, kanali), binarji, u partijiet mixtrija (muturi, gearboxes, roti, komponenti elettriċi) jinxtraw minn fornituri ċċertifikati.

Ittestjar tal-Materjal:Il-pjanċi tal-azzar li jidħlu ħafna drabi huma ttestjati għall-konformità mal-ispeċifikazzjonijiet tal-grad (l-ittestjar ultrasoniku huwa komuni).

Qtugħ u Formazzjoni:

Qtugħ CNC:Pjanċi tal-azzar għall-travi prinċipali huma maqtugħa għal dimensjonijiet preċiżi bl-użu ta 'Kontroll Numeriku tal-Kompjuter (CNC) plażma jew magni tal-qtugħ tal-fjammi. Dan jiżgura preċiżjoni għolja.

Tħaffir u Makkinar:It-toqob għall-konnessjonijiet huma mtaqqbin bl-użu ta 'trapani ta' bażi manjetika jew ċentri ta 'magni CNC. It-truf tat-travi prinċipali huma mmaxinjati biex jiżguraw perfettament, kwadrat fit-trakkijiet tat-tarf.



Stadju 3: Fabbrikazzjoni tal-Girder Prinċipali (Il-Proċess tal-Qofol)

Dan huwa l-aktar proċess ta 'wweldjar kritiku.

Assemblaġġ u Jigging:Il-pjanċi maqtugħin (web u flanġ) jitqiegħdu f'jig ta 'assemblaġġ kbir u riġidu. Dan il-jig iżomm kollox f'allinjament perfett waqt l-iwweldjar biex jipprevjeni d-distorsjoni u jiżgura li l-girder ikun dritta u cambered b'mod korrett.

Iwweldjar:L-iwweldjar tat-trave prinċipali jitwettaq minn welders iċċertifikati li jużaw l-Iwweldjar bl-Ark Mgħaddas (SAW) għal ħjatat twil u prinċipali (li jipprovdi penetrazzjoni profonda u weldjaturi ta '-kwalità għolja) u Welding manwali bl-ark tal-metall (MMA) jew Welding bl-ark tal-metall tal-gass (GMAW/MIG) għal twaħħil iżgħar.

Cambering:Kamber 'l fuq definit minn qabel (kurvatura) huwa mibni fil-girder biex jikkontrobattu d-deflessjoni taħt il-piż tat-tagħbija. Dan jinkiseb mid-disinn jig u s-sekwenza tal-iwweldjar.

NDT (Ittestjar mhux-distruttiv):Il-weldjaturi kritiċi huma spezzjonati minn spetturi tal-kwalità. Il-metodi jinkludu:

Ittestjar Ulasonic (UT):Għall-iskoperta ta 'difetti interni fil-weldjaturi.

Ittestjar tal-Partikuli Manjetiċi (MT):Għall-iskoperta ta 'xquq tal-wiċċ.

It-twaħħil tat-twaħħil:Wara l-iwweldjar, il-binarji għat-tròli huma allinjati b'mod metikoluż u wweldjati jew imbarrati fuq in-naħa ta 'fuq tal-girders lesti.



Stadju 4: Tmiem Truck & Trolley Frame Fabrication

Fabbrikazzjoni:Il-housings tat-trakk tat-tarf u l-qafas tat-tròli huma fabbrikati minn pjanċa tal-azzar, wara proċessi simili ta 'qtugħ, tħaffir u wweldjar.

Makkinar:Żoni ewlenin, bħall-housings tal-bearings għar-roti u x-xaftijiet tas-sewqan, huma mmaxinjati għal tolleranzi għoljin biex jiżguraw allinjament perfett u tħaddim bla xkiel.

Assemblea:Roti, berings, fusien, muturi tas-sewqan, u gearboxes huma mmuntati fuq it-trakkijiet tat-tarf. L-istess isir għall-qafas tat-tròli.



Stadju 5: Trattament tal-wiċċ u Żebgħa

Shot Blasting:Il-komponenti strutturali kollha jiġu mdaħħla f'magna tal-blasting fejn l-abrażivi tal-azzar b'veloċità għolja-naddaf il-wiċċ tas-sadid, l-iskala tal-mitħna u l-ħmieġ. Dan joħloq wiċċ mhux maħdum u nadif ideali għall-adeżjoni taż-żebgħa.

Priming:Immedjatament wara l-blasting, jiġi applikat primer ta'-kwalità għolja kontra-sadid biex jipprevjeni l-ossidazzjoni.

Pittura:Il-kowt ta 'fuq jiġi applikat, ġeneralment skont ir-rekwiżiti tal-kulur u ħxuna speċifikati mill-klijent-. Dan spiss isir bl-użu ta 'pittura bl-isprej għal finitura uniformi.



Stadju 6: Assemblea Ġenerali u Installazzjoni Elettrika

Qabel l--Assemblea:It-travi prinċipali huma konnessi mat-trakkijiet tat-tarf biex jiffurmaw il-pont sħiħ. It-tròli jitqiegħed fuq il-binarji tal-pont. L-istruttura kollha hija kkontrollata għall-kwadru u l-eżattezza dimensjonali.

Installazzjoni Mekkanika:L-unità tal-parank (parank tat-tip QD-) hija installata fuq il-qafas tat-tròli. Id-drajvs kollha huma konnessi.

Installazzjoni Elettrika:L-elettriċisti wajers il-krejn kollu:

Installa l-pannell prinċipali u l-kaxxa tar-reżistenza fuq il-pont.

Mexxi kejbils tul il-pont għat-tròli u tmiem is-sewqan tat-trakk.

Installa s-sistema tal-festun jew il-bar tal-konduttur għall-ġbir tal-enerġija.

Installa swiċċijiet tal-limitu, tagħmir tas-sigurtà, u dwal ta 'twissija.

Qabbad il-pendant tal-kontroll jew ittestja l-kontroll remot tar-radju.



Stadju 7: Ittestjar u Spezzjoni (Test ta' Aċċettazzjoni tal-Fabbrika - XAĦAM)

Dan huwa pass obbligatorju qabel iż-żarmar għall-ġarr.

Nru-Test tat-Tagħbija:Il-krejn jitħaddem mingħajr tagħbija. Il-funzjonijiet kollha huma ttestjati: l-ivvjaġġar tal-pont, l-ivvjaġġar tat-tròli, l-irfigħ 'l fuq u' l isfel. Limiti, brejkijiet, u kontrolli huma kkontrollati.

Test tat-Tagħbija Statika:Tagħbija tat-test ta '125% tal-kapaċità nominali titneħħa eżatt mill-art (tipikament b'piżijiet tat-test jew boroż tal-ilma kalibrati). Il-krejn jinżamm għal 10+ minuti biex jiċċekkja għal kwalunkwe deformazzjoni, u l-brejkijiet huma kkontrollati għall-kapaċità li jżommu.

Test tat-Tagħbija Dinamika:Tagħbija tat-test ta '110% tal-kapaċità nominali titneħħa u titqiegħed permezz tal-mozzjonijiet kollha: vjaġġar, trolley, u hoisting. Dan jittestja l-funzjonalità u s-sigurtà taħt stress.

Spezzjoni Dimensjonali:Id-dimensjonijiet ewlenin (firxa, għoli tal-lift, eċċ.) huma vverifikati mal-ordni.

Dokumentazzjoni:Ir-riżultati kollha tat-test, iċ-ċertifikati għall-materjali u l-weldjaturi, u l-manwali tat-tagħmir huma kkompilati f'dossier finali tal-kunsinna għall-klijent.



Stadju 8: Żarmar, Ippakkjar u Tbaħħir

Żarmar:Il-krejn huwa żarmat bir-reqqa f'komponenti loġiċi, li jistgħu jintbagħtu (eż. żewġ travi prinċipali, żewġ trakkijiet tat-tarf, unità tat-tròli, parank, pannelli elettriċi, binarji tar-runway).

Ippakkjar:Il-komponenti huma ppakkjati biex jipprevjenu l-ħsara waqt it-trasport bil-baħar jew bl-art. Partijiet strutturali ħafna drabi huma miġbura fuq ċestuni tal-injam. Il-komponenti elettriċi huma f'kaxxa u maħżuna f'kaxxi tal-injam.

Trasport bil-baħar:Il-partijiet kollha huma mmarkati għal identifikazzjoni faċli u assemblaġġ mill-ġdid tas-sit. Imbagħad jintbagħtu lejn is-sit tal-klijent għall-installazzjoni mit-tekniċi tal-manifattur jew it-tim tal-klijent stess.

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
