Eot Bridge Crane

X'inhu EOT Bridge Crane?

AnEOT Bridge Crane(Electric Overhead Traveling Crane) huwa l-aktar tip komuni ta 'overhead krejn misjub f'faċilitajiet industrijali. Huwa kkaratterizzat minn pont, li jikkonsisti minn travi wieħed jew tnejn, li jimxi fuq binarji tul runway, u parank li jivvjaġġa tul il-pont. Il-komponent "Elettriku" ifisser il-movimenti kollha tiegħu-l-irfigħ, l-ivvjaġġar trasversali, u l-ivvjaġġar fit-tul-huma mħaddma minn muturi elettriċi.

Aħseb fiha bħala sistema ta 'rfigħ versatili ħafna u motorizzata li topera fuq binarju fiss tal-ajru, li tkopri żona rettangolari biex isservi bajja jew workshop kollu.



Vantaġġi tal-EOT Bridge Cranes

Effiċjenza Għolja:Il-movimenti motorizzati jippermettu t-tqandil veloċi u faċli ta 'tagħbijiet tqal, u jnaqqsu drastikament ix-xogħol manwali u l-ħin.

Ottimizzazzjoni tal-Ispazju:Jutilizza l-ispazju overhead, li jżomm l-art kollha ċara għal operazzjonijiet oħra.

Versatilità:Jista 'jkun mgħammar b'diversi aċċessorji (ganċijiet, kalamiti, grabs) biex jimmaniġġjaw materjali differenti.

Sigurtà:Inaqqas ir-riskji assoċjati mal-irfigħ manwali u tagħmir ibbażat fuq l-art-bħal forklifts.

Durabilità:Mibnija għal ambjenti industrijali, li toffri ħajja twila ta 'servizz b'manutenzjoni xierqa.



Karatteristiċi ewlenin skond it-Tip ta 'Krejn

Komponent	Single Girder EOT	Double Girder EOT
Travi	Raġġ wieħed prinċipali	Żewġ travi prinċipali
Post tal-Parank	Taħt-ġiri	Top-running
Għoli tal-ganċ	T'isfel	Massimu
Kapaċità	Sa 20 tunnellata	5-500+ tunnellati
Spiża	Ekonomiku	Ogħla
Iċ-Ċiklu tax-Xogħol	Dawl/Medju	Tqil/Sever

Konklużjoni:Kull komponent ta 'EOT Bridge Crane huwa mfassal għalihaffidabbiltà, preċiżjoni u sigurtàf'ambjenti industrijali. L-integrazzjoni ta 'elementi strutturali robusti b'sistemi avvanzati ta' kontroll u sigurtà tagħmilha għodda essenzjali għall-immaniġġjar modern tal-materjal, li tipprovdi soluzzjonijiet ta 'rfigħ effiċjenti u sikuri f'għadd ta' industriji.



Komponenti ewlenin: Bearing, Gearbox, Mutur, Pompa

Post ta 'Oriġini: Henan, iċ-Ċina

Garanzija: 1 Sena

Piż (KG): 2000 kg

Spezzjoni tal-vidjo ħierġa-:Pprovduta

Rapport tat-Test tal-Makkinarju: Ipprovdut

Disinn: Raġġ doppju

Effettività: effiċjenza għolja

Veloċità operattiva: Operazzjoni b'veloċità għolja

Stabbiltà:Funzjoni kontra -swing

Kulur: Mhux obbligatorju

Sors tal-Enerġija: 110V/220V/230V/380V/440V, personalizzat

Span: 7.5-31.5m

Hawnhekk hawn tqassim dettaljat tal-komponenti ta 'anEOT Bridge Crane.

1. Sistema Strutturali Primarja (Il-Qafas)

Travi tal-pont:Ir-raġġ(i) orizzontali prinċipali li jkopru ż-żona tax-xogħol.

Girder Uniku:Travu prinċipali wieħed (I-raġġ jew travu kaxxa).

Double Girder:Żewġ travi prinċipali (tipikament travi tal-kaxxa għal heavy duty).

Trakkijiet tat-Tmiem:L-istrutturi f'kull tarf tal-pont dak id-dar:

Roti u fusien

Muturi tas-sewqan tal-pont

Gearboxes

Brejkijiet

Sistema tar-runway:

Travi tar-runway:Travi tqal I-jew sezzjonijiet tal-kaxxa appoġġjati minn kolonni tal-bini.

Binarji tal-ġiri:Binarji ta' l-azzar immuntati fuq ir-raġġi tar-runway.

Buffers tal-Krejn:Apparat li jassorbi x-xokk fit-truf tar-runway.



2. Sistema ta' rfigħ u vjaġġar (Iż-Żiemel tax-Xogħol)

Unità tal-Parank Elettriku:

Mutur tal-Parank:Jipprovdi qawwa ta 'rfigħ

Gearbox:Inaqqas il-veloċità, iżid it-torque

Tanbur tal-Ħabel tal-Wajer:Spools-ħabel tal-wajer

Brejkijiet:Sistemi tal-ibbrejkjar primarji u sekondarji

Assemblaġġ tat-tròli:

Qafas tat-tròli:Jappoġġja l-unità tal-parank

Roti tat-tròli:Mexxi fuq il-binarji fuq it-travi tal-pont

Mutur tat-Trolli Drive:Jagħti setgħa lill-moviment tat-tròli

Blokk tal-ganċ:Assemblaġġ li jżomm il-ganċ, ħafna drabi b'sheaves multipli għal vantaġġ mekkaniku

Bridge Travel Drives:

Muturi tas-sewqan:Trakkijiet tat-tarf biex jimbuttaw il-krejn kollu

Roti:Roti bil-flanġ li jimxu fuq binarji tar-runway



3. Sistemi ta' Enerġija, Kontroll u Sigurtà (In-Nervituri)

Sistema ta' Provvista tal-Enerġija:

Sistema tal-Bar tal-Konduttur:Vireg tal-enerġija magħluqa li jaħdmu b'mod parallel mar-runway

Sistema Festoon:Troli u binarji li jġorru kejbils tal-enerġija flessibbli

Interface tal-Kontroll:

Pendant Station:Kaxxa tal-kontroll tal-buttuni mdendlin-

Kontroll mill-bogħod tar-radju:Operazzjoni bla fili

Kabina tal-Operatur:Għal krejnijiet kbar ħafna

Panel tal-Kontroll:

Kuntatturi u Relays:Għad-distribuzzjoni tal-enerġija

Drives ta' Frekwenza Varjabbli (VFDs):Għal kontroll tal-veloċità bla xkiel

Kontrollur Loġiku Programmabbli (PLC):Il-moħħ tal-kontroll tal-krejn

4. Sistemi ta' Sikurezza Kritika (Il-Linja ta' Ħajja)

Swiċċijiet tal-limitu:

Limitu ta' Fuq/T'isfel tal-Parank:Jipprevjeni over-irfigħ

Limiti tal-Ivvjaġġar:Jwaqqaf il-krejn fit-truf tar-runway

Sistemi tal-Ibbrejkjar:

Brejk tal-Parank:Iżomm it-tagħbija awtomatikament

Brejkijiet tal-Ivvjaġġar:Fuq muturi tas-sewqan tal-pont u tat-tròli

Indikatur tal-Mument tat-Tagħbija (LMI):Jipprevjeni tagħbija żejda (fuq krejnijiet akbar)

Anemometru:Monitor tal-veloċità tar-riħ għal krejnijiet fuq barra

Sistema ta' Kontra l--Kolliżjoni:Jipprevjeni ħabtiet bejn krejnijiet multipli

Buttuni ta' Waqfien ta' Emerġenza:Jinsabu f'diversi punti

Apparat ta' Twissija:Qrun jew buzzers

5. Komponenti Awżiljarji

Rukkelli tal-kejbil:Għal provvista ta 'enerġija għall-parank jew aċċessorji speċjali

Slielem u Passaġġi:Għal aċċess għall-manutenzjoni

Dawl:Għall-illuminazzjoni waqt it-tħaddim

Trejs tal-kejbil:Għall-ġestjoni organizzata tal-kejbils

Skeċċ

Tekniku prinċipali





Vantaġġi tal-EOT Bridge Cranes

EOT Bridge Cranes joffru taħlita qawwija ta 'effiċjenza, sigurtà u versatilità li tagħmilhom indispensabbli f'ambjenti industrijali.



1. Effiċjenza u Produttività Mtejba

Operazzjoni Motorizzata:L-enerġija elettrika tippermetti moviment mgħaġġel u mingħajr sforz ta 'tagħbijiet tqal, u tnaqqas b'mod sinifikanti l-ħin tal-immaniġġjar tal-materjal meta mqabbel ma' metodi manwali.

Ċikliżmu ta' Tagħbija Rapida:Kapaċi għal liftijiet u trasferimenti rapidi u ripetittivi, li jżomm il-linji ta 'produzzjoni u l-flussi tax-xogħol jimxu bla xkiel.

Kontroll ta' Preċiżjoni:Karatteristiċi bħal Variable Frequency Drives (VFDs) jippermettu aċċelerazzjoni u deċelerazzjoni bla xkiel, li jippermettu t-tqegħid u t-tqegħid preċiż tat-tagħbija.

2. Użu Superjuri tal-Ispazju

Spazju tal-Art ċar:Billi jopera 'l fuq, il-krejn ma jostakolax l-attivitajiet tal--art, li jippermetti l-użu mingħajr xkiel taż-żona tax-xogħol kollha għall-ħażna, il-makkinarju u t-traffiku.

Ħażna ta'-Densità Għolja:Jiffaċilita l-istivar u l-ħażna effiċjenti fl-imħażen, li jimmassimizza l-użu tal-ispazju kubiku disponibbli.

3. Sigurtà Mtejba

Immaniġġjar Manwali Mnaqqas:Jimminimizza r-riskju ta 'korrimenti muskoloskeletali assoċjati mal-irfigħ, l-imbuttar jew il-ġbid ta' oġġetti tqal.

Sigurtà tal-Operatur:Bil-kontroll mill-bogħod tar-radju, l-operatur jista 'jikkontrolla l-krejn mill-iktar punt ta' vantaġġ sikur, 'il bogħod mill-mogħdija tat-tagħbija u perikli potenzjali.

Sistemi Integrati tas-Sigurtà:Karatteristiċi mibnija-bħal swiċċijiet tal-limitu, protezzjoni ta' tagħbija żejda, u brejkijiet żejda jipprevjenu inċidenti u ħsara fit-tagħmir.

4. Versatilità Eċċezzjonali

Konfigurazzjonijiet multipli:Disponibbli bħala trave wieħed jew doppju, top-running jew under-running, biex jaqbel prattikament għal kull tqassim ta' faċilità u rekwiżit ta' rfigħ.

Adattabbli għal Diversi Kompiti:Jista 'jkun mgħammar b'aċċessorji differenti bħal ganċijiet, kalamiti, vacuum lifters, jew grabs biex jimmaniġġjaw firxa wiesgħa ta' materjali.

Firxa Wiesgħa ta' Kapaċità:Adattat għall-irfigħ ta 'tagħbijiet minn ftit mijiet ta' kilogrammi għal diversi mijiet ta 'tunnellati.

5. Durabilità u Cost-Effettività

Ħajja twila ta' servizz:Mibnija b'komponenti ta' grad-industrijali għal prestazzjoni robusta u lonġevità, anke f'ambjenti eżiġenti.

Spejjeż Operattivi Baxxi:It-tħaddim elettriku huwa aktar effiċjenti fl-enerġija-u għandu spejjeż kontinwi aktar baxxi meta mqabbel ma' alternattivi li jaħdmu bil-fjuwil-. Xogħol manwali mnaqqas iwassal ukoll għal iffrankar sinifikanti tal-ispiża tax-xogħol.



Applikazzjonijiet ta 'EOT Bridge Cranes



1. Impjanti tal-Manifattura u Assemblea

Materja Prima Ċaqliq:It-trasport ta 'azzar, aluminju, u materjali oħra għal linji ta' produzzjoni.

Komponenti tal-Immaniġġjar:Partijiet tal-magni tal-irfigħ, weldjaturi, u sub-assemblaġġi bejn l-istazzjonijiet tax-xogħol.

Tagħbija ta' Oġġetti Lesti:Tqegħid ta' prodotti kompluti fuq trakkijiet għall-ġarr.

2. Ċentri ta' Ħażna u Loġistika

Tagħbija/Ħatt tat-Trakkijiet:Jiċċaqlaq b'mod effiċjenti merkanzija palletizzata tqal.

Stivar u Ħażna:Ir-rranġament mill-ġdid ta' oġġetti tqal f'maħżen, li jippermetti ħażna ta'-densità għolja.

3. Ipproċessar tal-Azzar u tal-Metall

Ċentri tas-Servizzi tal-Azzar:Immaniġġjar u stivar ta 'coils ta' l-azzar, pjanċi, u travi strutturali.

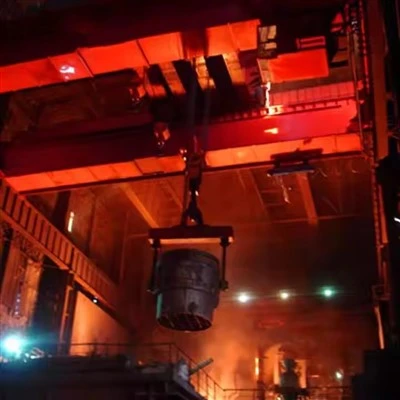

Funderiji:Iċċarġjar tal-metall skreppjat fil-fran u l-immaniġġjar tal-ikkastjar.

4. Ġenerazzjoni tal-Enerġija u Industrija Tqila

Impjanti tal-Enerġija:Għall-manutenzjoni ta 'turbini, ġeneraturi, u transformers.

Manifattura ta' Makkinarju Tqil:Assemblaġġ ta 'tagħmir kbir bħal trakkijiet tal-minjieri u preses industrijali.

5. Automotive u Aerospazjali

Impjanti tal-Karozzi:Jiċċaqilqu presses kbar stampar u imut.

Faċilitajiet Aerospazjali:Immaniġġjar ta 'komponenti u assemblaġġi ta' inġenji tal-ajru kbar.



Il-proċedura ta' produzzjoni għal anEOT Bridge Cranehuwa proċess sistematiku u b'ħafna-stadji li jiżgura li l-prodott finali huwa sigur, affidabbli, u mibni skont l-ispeċifikazzjoni. Hawnhekk hawn tqassim dettaljat.



Stadju 1: Disinn u Inġinerija

Dan huwa l-istadju fundamentali fejn il-prestazzjoni u s-sigurtà tal-krejn huma definiti.

Analiżi tar-Rekwiżiti tal-Klijent:Reviżjoni ta 'parametri ewlenin: kapaċità, span, għoli ta' rfigħ, duty cycle (eż., M4, M5, M6), klassi tas-servizz, u ħtiġijiet operattivi (eż., kalamita, ganċijiet speċjali).

Inġinerija Avvanzata:

Analiżi Strutturali (FEA):Bl-użu tal-Analiżi tal-Elementi Finiti biex timmudella l-travi u t-trakkijiet tat-tarf taħt tagħbijiet dinamiċi biex tiżgura l-integrità u deflessjoni minima.

Disinn mekkaniku:Iddisinjar tal-unitajiet tal-parank, trolley, drives tal-ivvjaġġar, u sistemi tar-roti.

Disinn Elettriku u Kontroll:Ħolqien ta 'skematiċi għall-provvista tal-enerġija, kontrolli tal-mutur (VFDs), netwerks PLC, u ċirkwiti ta' sikurezza.

Ħolqien ta' Bill of Materials (BOM):Lista komprensiva tal-materja prima kollha u l-komponenti mixtrija.



Stadju 2: Akkwist u Preparazzjoni tal-Materjal

Akkwist:Akkwist ta 'pjanċi tal-azzar iċċertifikati, travi, u komponenti mixtrija (paranki, muturi, tagħmir elettriku minn fornituri ta' fama).

Preparazzjoni tal-Materjal:Pjanċi tal-azzar huma sparati-blasted u ipprajmata. Imbagħad jinqatgħu għad-daqs bl-użu ta 'plażma CNC jew magni tal-qtugħ tal-fjammi għal preċiżjoni.



Stadju 3: Fabbrikazzjoni Strutturali u Assemblea

Dan huwa fejn jinbena l-qafas robust tal-krejn.

Fabbrikazzjoni tal-Girder:

Għal krejnijiet b'trave wieħed, jiġi ppreparat travu I-robust jew travu kaxxa.

Għal krejnijiet ta 'trave doppju, it-travi huma tipikament fabbrikati bħala sezzjonijiet tal-kaxxa minn pjanċa tal-azzar. Stiffeners interni huma wweldjati biex jipprevjenu l-buckling.

Iwweldjar:Weldjaturi kritiċi huma mwettqa bl-użuIwweldjar Awtomatizzat bl-Ark Mgħaddas (SAW)għal penetrazzjoni profonda u kwalità għolja. Il-weldjaturi kritiċi kollha huma spezzjonati minn welders iċċertifikati u jistgħu jiġu ttestjati permezzUltrasound (UT).

It-Taffija tal-istress (għall-krejnijiet-tqal):It-travi kompluti jistgħu jissaħħnu f'forn biex ittaffi l-istress interni mill-iwweldjar, u jipprevjenu distorsjoni futura.

Makkinar:It-truf tal-girder u l-uċuħ fejn il-binarji tat-tròli se jkunu mmuntati huma mmaxinjati biex jiżguraw allinjament perfett.



Stadju 4: Assemblea Mekkanika

Il-qafas strutturali huwa integrat mas-sistemi mekkaniċi.

Assemblaġġ tat-Trakk tat-Tmiem:It-trakkijiet tat-tarf huma mibnija, li fihom ir-roti, il-fusien, u l-assemblaġġi tas-sewqan tal-ivvjaġġar tal-pont.

Assemblaġġ tal-Pont:Il-girder(i) prinċipali huma konnessi mat-trakkijiet tat-tarf biex jiffurmaw l-istruttura sħiħa tal-pont.

Assemblaġġ tat-tròli:Il-qafas tat-tròli huwa mibni, u r-roti huma mwaħħla. L-unità tal-parank imbagħad tiġi mmuntata u allinjata fuq il-qafas tat-tròli.

Installazzjoni bil-ferrovija:Il-binarji għat-tròli huma installati u allinjati fuq il-parti ta 'fuq tal-girders prinċipali (għal trave doppju) jew fuq il-flanġ tal-qiegħ (għal trave wieħed).



Stadju 5: Installazzjoni tas-Sistema Elettrika u ta' Kontroll

Is-sistemi ta 'kontroll u enerġija tal-krejn huma installati.

Installazzjoni tal-kejbil:Kejbils tal-enerġija u tal-kontroll jitmexxew tul l-istruttura tal-krejn f'kondjuwiti protettivi jew trejs tal-kejbils.

Installazzjoni tal-Panew:Pannelli ta 'kontroll prinċipali, kuntatturi tad-djar, protezzjoni ta' tagħbija żejda, u ħafna drabi VFDs, huma mmuntati fuq il-pont.

Setup tal-Provvista tal-Enerġija:Installazzjoni tas-sistema tal-bar tal-konduttur jew tas-sistema tal-festuni għall-kunsinna tal-enerġija tul ir-runway.

Apparat tas-Sigurtà:Installazzjoni u wajers ta 'swiċċijiet tal-limitu, waqfiet ta' emerġenza, u tagħmir protettiv ieħor.



Stadju 6: Ittestjar tax-Xogħlijiet u Spezzjoni (FAT - Test ta' Aċċettazzjoni tal-Fabbrika)

Il-krejn immuntat kompletament huwa ttestjat biex jiżgura li jissodisfa l-ispeċifikazzjonijiet u l-istandards tas-sigurtà kollha.

Spezzjoni Viżwali u Dimensjonali:Iċċekkjar għall-abbilità, il-kwalità taż-żebgħa, u l-verifika tad-dimensjonijiet kritiċi kollha (firxa, bażi tar-roti).

Nru-Test tat-Tagħbija:It-tħaddim tal-mozzjonijiet kollha (parank, trolley, pont) mingħajr tagħbija biex jiċċekkja għal tħaddim bla xkiel u storbju anormali.

Ittestjar tat-Tagħbija:

Test tat-Tagħbija Statika:Irfigħ ta 'tagħbija tat-test ta'125% tal-kapaċità nominaliu jżommha biex tivverifika l-integrità strutturali u l-kapaċità ta 'żamma tal-brejk.

Test tat-Tagħbija Dinamika:Irfigħ110% tal-kapaċità nominaliu tmexxiha permezz tal-mozzjonijiet kollha biex tiżgura l-prestazzjoni f'kundizzjonijiet ta'-dinja reali.

Test tal-Funzjoni tas-Sigurtà:Il-verifika tat-tħaddim ta' l-iswiċċijiet tal-limitu, il-brejkijiet, l-E{0}}stops, u l-apparati ta' protezzjoni ta' tagħbija żejda.



Stadju 7: Żarmar, Tpinġija u Ippakkjar

Żarmar:Il-krejn jiġi żarmat bir-reqqa f'moduli trasportabbli (travi, trakkijiet tat-tarf, trolley, parank).

Pittura Finali:Sistema ta' żebgħa ta'-prestazzjoni għolja hija applikata għall-protezzjoni mill-korrużjoni.

Ippakkjar:Il-komponenti huma ppakkjati b'mod sikur, b'attenzjoni speċjali għall-protezzjoni ta 'uċuħ bil-makna u komponenti elettriċi.



Stadju 8: Installazzjoni tas-Sit u Kummissjonar (Test ta' Aċċettazzjoni tas-SAT -)

Erezzjoni tas-sit:Il-krejn jerġa 'jinġabar fuq ir-runway tal-klijent.

Konnessjonijiet Finali:L-enerġija elettrika hija konnessa, u jsiru l-kontrolli finali.

Kummissjonar tas-Sit u SAT:Il-krejn jgħaddi minn test operattiv finali fl-ambjent tax-xogħol attwali tiegħu.

Taħriġ għall-Operaturi:L-operaturi tal-klijent huma mħarrġa dwar użu sigur u effiċjenti.

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
