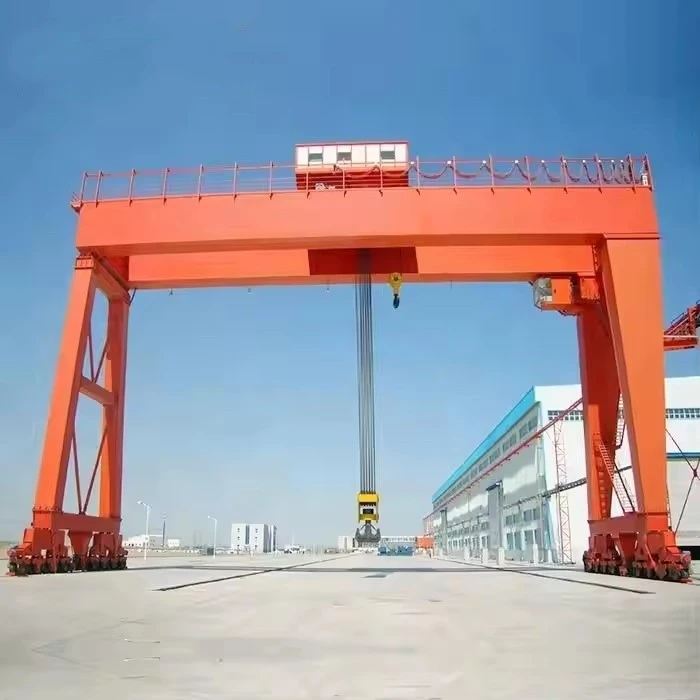

Krejn ta 'l-irfid ta' l-għoli

Tipi ta 'krejnijiet ta' l-irfid ġenerali:

Girder Uniku tal-Gantry Crane- Juża raġġ ewlieni wieħed; Irfigħ ta 'duty eħfef (sa ~ 20 tunnellata).

Girder Double Girder Gantry Crane- Juża żewġ travi għal tagħbijiet itqal (sa bosta mijiet ta 'tunnellati).

Krejn ta 'l-irfid aġġustabbli \/ portabbli- Jista 'jiġi mċaqlaq jew imdaħħal mill-ġdid għall-flessibilità.

Krejn semi-kandidat- naħa waħda timxi fuq ferrovija, filwaqt li l-oħra hija appoġġjata minn struttura tal-bini.

Krejn tal-irfid tal-gomma (RTG)- Użat fil-btieħi tat-tbaħħir, jiċċaqlaq fuq tajers tal-gomma minflok binarji.

Applikazzjonijiet:

Manifattura u Magażinaġġ- Nimxu materjali tqal.

Siti tal-kostruzzjoni- Irfigħ ta 'travi ta' l-azzar, pannelli tal-konkrit.

Shipping & Ports- Kontenituri tat-tagħbija \/ ħatt (krejnijiet RTG).

Btieħi tal-ferrovija- Immaniġġjar ta 'komponenti tal-ferrovija tqal.

Industrija tal-Karozzi- Nimxu partijiet kbar tal-vettura.

Kapaċità ta 'tagħbija nominali: 5 tunnellati, 10 tunnellati, 100 tunnellata, personalizzata, 16 \/ 3.2 tunnellata, 20\/5 tunnellata, 32\/5 tunnellata, 50\/10 tunnellata

Massimu. Għoli tal-irfigħ: 40m, personalizzat

Span: 35m jew it-talbiet tal-klijenti

Garanzija: sena 1

Piż (kg): 50000 kg

Komponenti tal-qalba: PLC, magna, bearing, gearbox, mutur, bastiment tal-pressjoni, irkaptu, pompa

Mod ta 'kontroll: kabina, kontroll mill-bogħod mingħajr fili jew personalizzata

Krejn ta 'l-irfid ġenerali jikkonsisti f'diversi komponenti ewlenin li jaħdmu flimkien biex jerfgħu, jiċċaqalqu, u jpoġġu tagħbijiet tqal mingħajr periklu. Hawn taħt hawn tqassim dettaljat tal-partijiet ewlenin tiegħu:
Qafas ta '1. Gantry (Struttura ta' Appoġġ)
Saqajn \/ appoġġ vertikali - kolonni tal-azzar li jżommu l-pont \/ girder.
Jista 'jkun ta' għoli fiss jew aġġustabbli.
Jista 'jkollu roti jew imexxi fuq il-binarji għall-mobilità.
Travi trasversali \/ vaguni tat-tarf - qabbad is-saqajn u ssostni l-moviment tal-pont.

2. Bridge \/ Girder (raġġ orizzontali prinċipali)
L-istruttura primarja li ġġorr it-tagħbija li tifrex iż-żona tax-xogħol.
Girder wieħed - raġġ wieħed (tagħbijiet eħfef, kosteffikaċi).
Girder doppju - żewġ travi (kapaċità ogħla, aktar stabbiltà).


3. Trolley & Hoist Assemblea
Trolley - jiċċaqlaq tul il-pont \/ girder, li jġorr il-parank.
Jista 'jkun manwali jew immexxi mill-mutur.
Hoist - Il-mekkaniżmu ta 'rfigħ (parank tal-katina elettrika jew parank tal-ħabel tal-wajer).
Jinkludi sistema ta 'ganċ, tanbur, mutur, u ibbrejkjar.

4. Trucks \/ roti tat-tmiem
Jinsabu fit-truf tas-saqajn tal-irfid.
Mgħammar bir-roti jew xandara għall-moviment:
Immuntat fuq il-ferrovija - jimxi fuq binarji fissi (għal krejnijiet heavy-duty).
Gomma-Għajjien - Mobile Mingħajr Rails (eż. Krejnijiet RTG fil-Portijiet).

5. Sistema tar-Runway (għal krejnijiet tal-irfid immuntati bil-ferrovija)
Binarji \/ binarji - jiggwidaw il-moviment tal-krejn.
Klampi tal-ferrovija - Lock il-krejn f'postha meta jkun hemm bżonn.

6. Mekkaniżmu tas-sewqan (għal krejnijiet motorizzati)
Motors tal-ivvjaġġar - Qawwa l-moviment tal-krejn tul ir-runway.
Gearboxes & brejkijiet - il-veloċità tal-kontroll u l-waqfien.

7. Sistema ta 'Kontroll
Kontroll tal-Pendant - Remote bil-fili li jinżamm fl-idejn.
Kontroll mill-bogħod tar-Radju - Operazzjoni Wireless.
Kontroll tal-Kabina - Operatur qiegħed f'kabina (għal krejnijiet kbar).

8. Komponenti ta 'sigurtà
Swiċċijiet tal-Limitu - Prevenzjoni żejda.
Protezzjoni ta 'tagħbija żejda - Tipprevjeni l-irfigħ lil hinn mill-kapaċità.
Sensers kontra l-kolliżjoni - użati f'settijiet b'ħafna krejnijiet.
Stop ta 'Emerġenza (E-Stop) - Jaqta' istantanjament l-enerġija.

.

9. Provvista Elettrika u ta 'Enerġija
Sistema Festoon \/ rukkell tal-kejbil - Tmexxi l-kejbils tal-qawwa.
Sistema Busbar - għal krejnijiet elettriċi heavy-duty.

10. Aċċessorji mhux obbligatorji
Spreaders - għall-immaniġġjar ta 'kontenituri (fil-krejnijiet tal-port).
Kalamita jew lifters tal-vakwu - għal folji tal-azzar jew tagħbijiet fraġli.
Sistema ta 'użin - tkejjel il-piż tat-tagħbija waqt l-irfigħ.

Skeċċ

Krejnijiet ta 'l-irfid ta' l-għoli huma tagħmir essenzjali li jimmaniġġja l-materjal użat fl-industriji għall-irfigħ u jiċċaqilqu tagħbijiet tqal. Huma joffru flessibilità, saħħa, u effiċjenza, li jagħmluhom superjuri għal tipi oħra ta 'krejnijiet f'ħafna applikazzjonijiet.

Vantaġġi ewlenin tal-krejnijiet tal-irfid ġenerali
1. Kapaċità ta 'tagħbija għolja u stabbiltà
Jista 'jerfa' minn 1 tunnellata għal 500+ tunnellati, skont id-disinn.
Il-krejnijiet tal-irfid doppju ta 'girder jipprovdu stabbiltà żejda għall-irfigħ ta' dmugħ tqil.
2. L-ebda modifiki tal-bini meħtieġa
B'differenza mill-krejnijiet tal-pont, il-krejnijiet tal-irfid huma awto-appoġġ (ma jiddependux fuq strutturi tal-bini).
Ideali għal użu ta 'barra (portijiet, siti ta' kostruzzjoni) jew setups temporanji.
3. Mobilità u Flessibilità
Jista 'jkun iffissat, aġġustabbli, jew portabbli (krejnijiet tal-irfid tal-gomma).
Jista 'jkopri meded kbar (sa 30m + għal applikazzjonijiet industrijali).
4. Immaniġġjar preċiż tat-tagħbija
Trolley bla xkiel u moviment tal-parank jippermetti pożizzjonament preċiż.
Kontrolli ta 'veloċità varjabbli għal operazzjonijiet delikati jew b'veloċità għolja.
5. Manutenzjoni Kost-Effettiva u Baxxa
Spejjeż ta 'installazzjoni aktar baxxi minn krejnijiet tal-pont (l-ebda raġġi tar-runway meħtieġa).
Kostruzzjoni durabbli tnaqqas il-manutenzjoni fit-tul.
6. Sigurtà u Konformità
Mgħammar bi protezzjoni ta 'tagħbija żejda, swiċċijiet tal-limitu, u waqfiet ta' emerġenza.
Jistgħu jiġu awtomatizzati għal ambjenti perikolużi.

Applikazzjonijiet industrijali ta 'krejnijiet ta' l-irfid ġenerali
1. Pjanti tal-Manifattura u l-Assemblea
Nimxu materja prima, makkinarju, u prodotti lesti.
Użat fil-manifattura tal-karozzi, aerospazjali, u tagħmir tqil.
2. Kostruzzjoni u Infrastruttura
Irfigħ ta 'travi ta' l-azzar, pannelli tal-konkrit, u strutturi prefabbrikati.
Irfid portabbli jgħin fil-kostruzzjoni tal-pont u t-toroq.
3. Shipping & Ports (RTG & Container Handling)
Krejnijiet tal-irfid tal-gomma (RTG) munzelli u mmexxija mill-kontenituri tat-tbaħħir.
Btieħi tal-bini tal-vapuri jużaw krejnijiet tal-irfid tqil għall-assemblaġġ tal-buq.
4. Magażinaġġ u Loġistika
Tagħbija \/ ħatt ta 'pallets tqal, makkinarju, u xtillieri tal-ħażna.
Irfid aġġustabbli jaqbel ma 'tqassim ta' maħżen differenti.
5. Industriji tal-Azzar u tal-Metall
Immaniġġjar ta 'koljaturi, folji, u ladles tal-metall imdewweb.
Krejnijiet elettromanjetiċi għall-ipproċessar tal-metall tal-fdal.
6. Enerġija u impjanti tal-enerġija
Manutenzjoni ta 'turbini, ġeneraturi, u transformers.
Pjanti nukleari u idroelettriċi jużaw krejnijiet speċjalizzati tal-irfid.
7. Minjieri u Immaniġġjar tal-Materjal Tqil
Trasport ta 'minerali, tagħmir kbir tal-minjieri, u komponenti tat-tħaffir.
8. Aviation & Aerospace
Assemblaġġ ta 'Fuselage ta' l-Ajruplani u Komponenti tal-Magna.

1. Disinn u Inġinerija

Inġinerija dettaljata: Żviluppa tpinġijiet u speċifikazzjonijiet dettaljati ta 'inġinerija, inklużi r-raġġ prinċipali, parank, trolley, vaguni finali, u komponenti oħra.

Simulazzjoni u Mudellar: Uża disinn megħjun mill-kompjuter (CAD) u għodod ta 'simulazzjoni biex timmudella l-prestazzjoni tal-krejn u tottimizza d-disinn tagħha.

2. Għażla tal-materjal

Speċifikazzjonijiet tal-materjal: Agħżel materjali ta 'kwalità għolja li jissodisfaw ir-rekwiżiti għas-saħħa, id-durabilità u r-reżistenza tas-sħana. Materjali komuni jinkludu azzar ta 'saħħa għolja, ligi, u kisjiet speċjalizzati.

Akkwist: Materjali mis-sors minn fornituri approvati, li jiżguraw li jissodisfaw l-istandards ta 'kwalità u ċertifikazzjoni meħtieġa.

3. Fabbrikazzjoni tal-komponenti

Qtugħ u tiswir: Aqta 'u għamla materja prima fil-komponenti meħtieġa, bħal travi, kolonni, u parentesi. Dan jista 'jinvolvi proċessi bħal qtugħ tal-plażma, qtugħ bil-lejżer, u magni. Tweldjar u assemblaġġ: komponenti tal-weldjatura flimkien biex jiffurmaw l-elementi strutturali tal-krejn. Dan jinkludi l-iwweldjar tar-raġġ prinċipali, vaguni tat-tarf, u partijiet oħra li jġorru tagħbija.

4. Assemblea

Sotto-assemblaġġ: Arma komponenti individwali, bħas-sistema ta 'l-irfigħ, it-trolley, u l-vaguni finali, f'sub-assemblaġġi. Dan jinvolvi li jitwaħħlu partijiet flimkien u l-iżgurar ta 'allinjament xieraq. Assemblea ta' l-assemblaġġ: Għaqqad is-sotto-assemblaġġi biex tibni l-istruttura tal-krejn kompluta. Dan jinkludi l-immuntar tal-parank u t-trolley fuq ir-raġġ prinċipali, twaħħal il-vaguni tat-tarf, u l-installazzjoni tas-sistemi ta 'kontroll.

5. Integrazzjoni tas-Sistemi

Sistemi elettriċi: Installa komponenti elettriċi, inklużi muturi, pannelli ta 'kontroll, wajers, u sensuri. Tiżgura li s-sistemi elettriċi tal-krejn huma integrati u ttestjati kif suppost.

Sistemi ta 'Kontroll: Implimenta u kkonfigurat sistemi ta' kontroll, bħal kontrolluri tal-loġika programmabbli (PLCs), kontrolli remoti, u apparat ta 'sigurtà. Ivverifika li s-sistemi ta 'kontroll jiffunzjonaw b'mod korrett u huma kkalibrati.

6. Ittestjar u Assigurazzjoni tal-Kwalità

Ittestjar ta 'qabel l-operazzjoni: Wettaq testijiet ta' qabel l-operazzjoni biex tivverifika l-funzjonalità tal-krejn, inkluż ittestjar tat-tagħbija, ittestjar operattiv tal-mekkaniżmi ta 'rfigħ u vjaġġar, u kontrolli ta' kontroll tas-sistema.

Ittestjar tas-Sigurtà: Ivverifika li l-karatteristiċi tas-sigurtà, bħal swiċċijiet tal-limitu, allarmi u waqfiet ta 'emerġenza, qed jaħdmu b'mod korrett u jissodisfaw l-istandards ta' sigurtà.

Spezzjoni: Wettaq spezzjoni dettaljata tal-istruttura u l-komponenti tal-krejn biex tiżgura konformità mal-ispeċifikazzjonijiet tad-disinn u l-istandards tal-kwalità.

7. Aġġustamenti finali u kalibrazzjoni

Irfinar: Agħmel kwalunkwe aġġustamenti meħtieġa biex tottimizza l-prestazzjoni tal-krejn u tiżgura tħaddim bla xkiel. Dan jista 'jinkludi sensuri tal-kalibrazzjoni, l-aġġustament tal-kontrolli, u l-irfinar tas-sistema tal-irfigħ.

Dokumentazzjoni: Ipprepara u tirrevedi dokumentazzjoni, inklużi manwali ta 'tħaddim, gwidi ta' manutenzjoni, u struzzjonijiet ta 'sigurtà.

8. Kunsinna u Installazzjoni

Trasport: Irranġa għat-trasport tal-krejn lejn is-sit tal-installazzjoni, billi tiżgura li huwa mmaniġġjat u mibgħut mingħajr periklu biex tevita ħsara.

Installazzjoni: Tissorvelja l-installazzjoni tal-krejn fil-faċilità tal-klijent, inkluż assemblaġġ, allinjament, u konnessjoni ma 'sorsi ta' enerġija u sistemi ta 'kontroll.

Taħriġ: Ipprovdi taħriġ għall-operaturi u l-persunal tal-manutenzjoni biex tiżgura li huma familjari mal-operat u l-proċeduri ta 'sigurtà tal-krejn.

9. Kummissjonar u trasferiment

Kummissjonar: Wettaq testijiet ta 'kummissjonar finali biex tivverifika li l-krejn topera b'mod korrett f'kundizzjonijiet tad-dinja reali u tissodisfa l-ispeċifikazzjonijiet tal-prestazzjoni.

Handover: Uffiċjalment tagħti l-krejn lill-klijent, billi tipprovdi d-dokumentazzjoni kollha meħtieġa, inklużi ċertifikati ta 'konformità, informazzjoni dwar il-garanzija, u skedi ta' manutenzjoni.

Spezzjoni tal-materjal

Spezzjoni tal-kwalità: Spezzjoni stretta tal-kwalità titwettaq fuq il-materja prima mixtrija biex tiżgura li jissodisfaw ir-rekwiżiti tad-disinn u l-istandards nazzjonali.

Ħażna tal-Materjal: Materjali kwalifikati jinħażnu skont il-klassifikazzjoni biex jipprevjenu l-korrużjoni jew il-ħsara.

Qtugħ u formazzjoni

Qtugħ tal-azzar: Uża qtugħ tal-plażma, qtugħ tal-lejżer jew qtugħ tal-fjammi u teknoloġiji oħra biex tnaqqas l-azzar skont id-daqs tat-tpinġija tad-disinn.

Ifforma l-ipproċessar: Ifforma l-pjanċa tal-azzar permezz ta 'liwi, rolling, iwweldjar u proċessi oħra biex timmanifattura r-raġġ prinċipali, ir-raġġ tat-tarf u partijiet strutturali oħra.

Iwweldjar

Welding Komponenti: Il-partijiet tal-azzar maqtugħin u ffurmati huma wweldjati fl-istrutturi ewlenin bħar-raġġ prinċipali, ir-raġġ tat-tarf u t-trolley. Il-proċess tal-iwweldjar jeħtieġ li jkun ikkontrollat ​​strettament biex jiżgura s-saħħa strutturali u l-kwalità tal-iwweldjar.

Spezzjoni tal-weldjatura: Uża teknoloġija ta 'ttestjar mhux distruttiv (bħal ittestjar ultrasoniku, ittestjar radjografiku) biex tispezzjona l-weldjaturi biex tiżgura li ma jkunx hemm xquq jew difetti oħra.

Magni

Magni ta 'preċiżjoni: Il-magni ta' preċiżjoni jitwettqu fuq il-komponenti ewlenin tal-krejn, bħal settijiet tar-roti, sedili li jġorru, taljoli, eċċ., Biex tiżgura l-eżattezza dimensjonali tagħhom u l-kwalità tal-wiċċ.

Assemblaġġ tal-magna kollha

Assemblea Ġenerali: Fuq il-bażi ta 'qabel l-assemblaġġ, titwettaq l-assemblaġġ ġenerali tal-krejn, inkluża l-installazzjoni finali tar-raġġ prinċipali, raġġ tat-tarf, mekkaniżmu ta' rfigħ, mekkaniżmu ta 'mixi, eċċ.

Kummissjonar u ttestjar

Taħt kondizzjonijiet dinamiċi, il-prestazzjoni operattiva tal-krejn hija ttestjata, inkluż l-ittestjar tal-irfigħ, il-mixi, l-isteering u funzjonijiet oħra. Id-daqs ġenerali tal-krejn tal-pont immuntat huwa kkontrollat ​​biex jiżgura li d-dimensjonijiet kollha jissodisfaw ir-rekwiżiti tad-disinn.

Sprejjar u trattament kontra l-korrużjoni

Tneħħija tas-sadid tat-trattament tal-wiċċ: Tneħħija tas-sadid fuq il-wiċċ tal-krejn, metodi komuni jinkludu sandblasting, pickling, eċċ. Sprejjar tal-primer: sprej primer anti-korrużjoni fuq il-wiċċ ittrattat biex tevita l-ossidazzjoni tal-metall u l-korrużjoni. Topcoat Sprejjar tal-Kulur Sprejjar: Sprejja Topcoat skont ir-rekwiżiti tal-klijent jew l-istandards tal-industrija biex tagħti lill-krejn effett protettiv u dekorattiv. Immarkar: Wara l-isprejjar, immarka l-informazzjoni dwar l-identifikazzjoni tal-krejn skont l-ispeċifikazzjonijiet, bħal mudell, tagħbija nominali, eċċ.

Fabbrika u installazzjoni

Ippakkjar u Trasport

Protezzjoni tal-imballaġġ: Ippakkja b'mod protettiv il-komponenti ewlenin tal-krejn biex tevita ħsara waqt it-trasport. Arranġament tat-Trasport: Skond id-daqs tat-tagħmir u l-kundizzjonijiet tat-trasport, agħżel metodu ta 'trasport xieraq biex tittrasporta l-krejn lejn is-sit tal-klijent.

Aċċettazzjoni u konsenja

Aċċettazzjoni tal-klijent

Aċċettazzjoni fuq il-post: Il-klijent imexxi l-aċċettazzjoni fuq il-post tal-krejn skont ir-rekwiżiti tal-kuntratt u l-ispeċifikazzjonijiet tekniċi biex jiċċekkja l-prestazzjoni u l-kwalità tat-tagħmir.

Rettifikazzjoni tal-Problemi: Jekk jinstabu xi problemi, il-manifattur jeħtieġ li jirranġahom fil-ħin biex jiżgura li t-tagħmir jissodisfa bis-sħiħ ir-rekwiżiti tal-klijent. Konsenja u użu ta 'Taħriġ ta' Operazzjoni: Il-manifattur ġeneralment iħarreġ l-operaturi tal-klijent biex jiżgura li jistgħu joperaw il-krejn b'mod korrett u mingħajr periklu.
