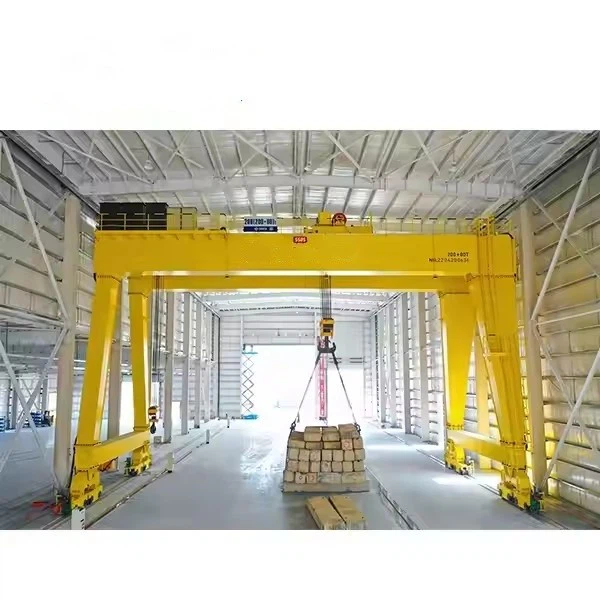

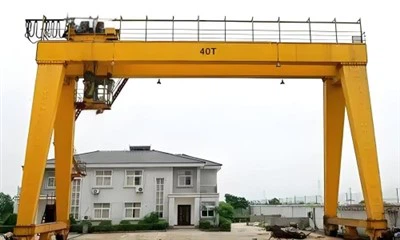

Krejn ta 'l-irfid tal-konkrit precast

Karatteristiċi ewlenin ta 'krejnijiet tal-irfid tal-konkrit prefabbrikat

Kapaċità ta 'tagħbija għolja
Iddisinjat biex jimmaniġġa 5 - 500+ tunnellati, skont l-applikazzjoni (eż. Pannelli żgħar tal-ħajt vs girders kbar tal-pont).
Strutturi ta 'l-azzar imsaħħaħ għal durabilità f'ambjenti industrijali ħarxa.

Immaniġġjar ta 'preċiżjoni
Mgħammar b'sistemi anti-tbatija (preċiżjoni ± 10mm) għal tqegħid sikur ta 'elementi prefabbrikati.
Patturi ta 'veloċità varjabbli għal irfigħ u tnaqqis ikkontrollat.

Span u għoli customizable
Spans aġġustabbli (sa 35m) biex ikopru sodod kbar tal-ikkastjar jew żoni ta 'ħażna.
Għoli ta 'rfigħ għoli għall-istivar ta' komponenti ta 'prefabbrikat.

Reżistenza għal Durabilità u Korrużjoni
Komponenti galvanizzati bil-hot-dip jew miksija bl-epossi biex jifilħu għal trab tal-konkrit u umdità.

Awtomazzjoni u kontroll mill-bogħod
Movimenti ta 'qabel ipprogrammati semi-awtomatiċi għal kompiti ripetittivi.
Kontroll mill-bogħod tar-radju għall-flessibilità u s-sigurtà tal-operatur.

Komponenti tal-qalba: magna, bearing, gearbox, mutur, gear

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: 2 snin

Piż (kg): 50000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Applikazzjoni: barra

Keywords: krejn tal-irfid

Kapaċità ta 'tagħbija nominali: 50ton

Veloċità tal-ivvjaġġar inkroċjata: 44.6m \/ min

Veloċità twila tal-ivvjaġġar: 47.1m \/ min

Mod ta 'Kontroll: Kabina

Provvista ta 'enerġija: rukkell tal-kejbil

Track tal-azzar: Qu80

Qawwa: 3- Fażi AC 50Hz 380V

1.Main komponenti strutturali
Qafas tal-irfid
Girders tal-Kaxxa tal-Azzar (tipikament Grad tal-Azzar Q345B)
Wisa 'tal-ispan aġġustabbli (8-35 m komuni għal applikazzjonijiet precast)
Kisi reżistenti għall-korrużjoni (epoxy jew hot-dip galvanized)

Appoġġ saqajn
Disinni ta 'għoli fissi jew aġġustabbli
Stabilizzaturi Outrigger għal lifts tqal
Għażliet tal-gomma jew tal-ferrovija mmuntati

Tmiem il-vaguni
Roti heavy-duty b'fus tal-azzar falsifikati
Apparat ta 'sigurtà kontra d-drenaġġ
Sewqan assemblaġġi tal-muturi

2. Mekkaniżmu ta 'lifting
Sistema tal-parank
Hoists tal-Ħabel tal-Wajer (10-500 Kapaċità tat-tunnellata)
Kontroll b'veloċità doppja (0. 5-8 m \/ min pożizzjonament fin)
Sensers ta 'protezzjoni ta' tagħbija żejda

Raġġ spreader
Disinn modulari għal forom prefabbrikati differenti
Lifters tal-vakwu jew klampi mekkaniċi
Attachments tar-rotator għall-orjentazzjoni tal-pannell

Assemblea tat-Trolley
Veloċità tal-Ivjaġġar Cross (10-30 m \/ min)
Sistema ta 'kontroll kontra t-tbandil
Ġestjoni tal-kejbil tal-festoon

3.endġarr

1) Struttura u Disinn
Konnessjoni tar-raġġ prinċipali: Il-vaguni tat-tarf huma mwaħħlin mal-girders doppji, li jipprovdu stabbiltà u distribuzzjoni tat-tagħbija.
Qafas tal-azzar robust: Magħmul minn azzar b'qawwa għolja biex jiflaħ tagħbijiet tqal u tensjonijiet operattivi.
Struttura tat-tip tal-kaxxa jew iwweldjata: Tiżgura d-durabilità u r-riġidità.
2) Mekkaniżmu tal-ivvjaġġar
Il-ġarr tat-tarf huwa mgħammar b’sistema ta ’vjaġġar li tiċċaqlaq il-krejn tul il-binarji tal-art:
Assemblaġġi tar-roti: roti ta 'l-azzar b'dijametru kbir, ta' saħħa għolja ddisinjati għal moviment bla xkiel.
Unitajiet tas-sewqan (mutur u gearbox):
Imħaddem minn muturi elettriċi (ġeneralment b'VFD għal aċċellerazzjoni u deċellerazzjoni bla xkiel).
Gearboxes jittrasmettu l-enerġija b'mod effiċjenti għar-roti.
Clamps u Buffers tal-Ferrovija (Mhux obbligatorju): Jipprevjeni moviment mhux mixtieq waqt irjieħ qawwija.
Sistema tal-ibbrejkjar:
Brejkijiet elettromanjetiċi jew idrawliċi biex jiżguraw waqfien sigur.
Sistema ta 'waqfien ta' emerġenza għal sigurtà addizzjonali.

4. Mekkaniżmu tal-ivvjaġġar tal-kranna

Sistema ta 'sewqan li tivvjaġġa
Il-krejn jiċċaqlaq tul il-binarji tal-art billi juża unitajiet ta 'sewqan motorizzati, li jikkonsistu minn:
1) muturi tas-sewqan:
Tipikament muturi asinkroniċi bi tliet fażijiet.
Jista 'juża drive ta' frekwenza varjabbli (VFD) għal aċċellerazzjoni bla xkiel, kontroll tal-veloċità, u effiċjenza fl-enerġija.
2) Gearbox & Sistema ta 'Trasmissjoni:
Il-mutur isuq gearbox imwebbes li tnaqqas il-veloċità u żżid it-torque.
Juża gerijiet spirali jew planetarji għal trasmissjoni ta 'enerġija effiċjenti.
3) Sistema tar-Roti:
Roti misjuqa: Powered mill-muturi u l-gearboxes.
Roti Idle: Roti ta 'Appoġġ li Jmexxu B'XEJN biex jibbilanċjaw it-tagħbija.
Materjal: Azzar iffalsifikat bi trattament tas-sħana għad-durabilità.
Disinn flanged biex iżomm ir-roti sewwa fuq il-binarju tal-ferrovija.
4) Sistema tal-ibbrejkjar:
Brejkijiet elettromanjetiċi jew idrawliċi għal waqfien ikkontrollat.
Brejkijiet ta 'emerġenza għal sigurtà addizzjonali.

5.Trolley Mekkaniżmu li jivvjaġġa

1) Komponenti strutturali
Frame Trolley:
Qafas tal-azzar heavy-duty li fih il-mekkaniżmu ta 'l-irfigħ.
Iddisinjat biex jimxi bla xkiel tul il-flanġ ta 'fuq tal-girders doppji.
Roti tat-Trolley:
Erba 'roti jew aktar, skont id-disinn.
Magħmul minn azzar falsifikat bi trattament tas-sħana għad-durabilità.
Roti flanged biex jipprevjenu d-derailment.
2) Karatteristiċi tas-Sigurtà u l-Kontroll
Swiċċijiet tal-limitu: jipprevjenu l-ivvjaġġar żejjed lil hinn mill-firxa magħżula.
Sistema tal-ibbrejkjar:
Brejkijiet elettromanjetiċi jew idrawliċi jiżguraw waqfien ikkontrollat.
Brejkijiet ta 'emerġenza għal sigurtà addizzjonali.
Sistemi kontra ż-żlieq u anti-kkaxkru: jiżgura moviment bla xkiel u jipprevjeni allinjament ħażin.
Protezzjoni ta 'tagħbija żejda: Tipprevjeni tagħbijiet eċċessivi milli jagħmlu ħsara lis-sistema.

6.Crane Wheel

1) Tipi ta 'roti tal-krejnijiet
A 20- TON GIRDER DOUBLE GOLIATH GANTRY CRANE tipikament tuża t-tipi ta 'roti li ġejjin:
Roti misjuqa: Imqabbdin mal-mutur u l-gearbox, li jipprovdu moviment.
Ir-roti idle (mhux immexxija): Appoġġ il-piż tal-krejn u r-roll liberament.
Roti Flanged: Ikollok tarf imqajjem (flanġ) biex iżżomm il-krejn allinjat fuq il-linji.
Roti bil-flanged doppju (mhux obbligatorju): Ipprovdi stabbiltà żejda għal applikazzjonijiet ta 'preċiżjoni għolja.
2) Materjal u proċess ta 'manifattura
Materjal:
Azzar falsifikat b'qawwa għolja (eż., 42CRMO, 65MN, jew ZG 430-640).
Trattata bis-sħana għal reżistenza għolja għall-ilbies u durabilità.
Ebusija:
Ebusija tal-wiċċ: HRC 40-50 (għar-reżistenza għall-ilbies).
Ebusija tal-qalba: aktar baxxa biex iżżomm l-ebusija.
Proċess ta 'Manifattura:
Forġa → Magni → Trattament tas-Sħana → Tħin u Ittestjar Finali.

7.Crane Hook

1) Tipi ta 'ganċijiet tal-krejnijiet
L-għażla tal-ganċ tiddependi fuq l-applikazzjoni tal-irfigħ:
Ganċ wieħed:
Użat għal applikazzjonijiet ta 'rfigħ ġenerali.
Disinn sempliċi bi dawra li jdur biex tevita l-brim.
Ganċ doppju:
Użat għal tagħbijiet wesgħin jew tqal biex jiżgura distribuzzjoni tal-piż uniformi.
Jipprovdi stabbiltà aħjar minn ganċ wieħed.
Ganċ falsifikat vs ganċ laminat:
Ganċ falsifikat: Magħmul minn biċċa waħda ta 'azzar ta' saħħa għolja, aktar b'saħħtu u aktar durabbli.
Ganċ illaminat: Magħmul minn pjanċi tal-azzar multipli, użati għal sigurtà żejda (inaqqas ir-riskju ta 'falliment f'daqqa).
2) Materjal u Manifattura
Materjal:
Azzar tal-karbonju b'qawwa għolja jew azzar tal-liga (eż., 20MNSI, 34CRMO4).
Iddisinjat biex jimmaniġġa tagħbijiet għoljin u jirreżisti d-deformazzjoni.
Trattament tas-sħana:
Iżid l-ebusija u d-durabilità.
Tnaqqas l-ilbies u testendi l-ħajja tas-servizz.
Fattur ta 'Sigurtà:
Tipikament 4: 1 jew 5: 1 biex tiżgura operazzjonijiet ta 'rfigħ sikuri.

8.Motor

Karatteristiċi u Speċifikazzjonijiet
1) Provvista tal-enerġija:
Il-provvista ta 'enerġija bi tliet fażijiet hija l-istandard, peress li tipprovdi sors ta' enerġija aktar bilanċjat, effiċjenti u affidabbli għal applikazzjonijiet ta 'duty heavy.
Frekwenza: Tipikament 50 Hz jew 60 Hz, skont l-istandards elettriċi lokali.
2) Mehmuż u Protezzjoni:
IP54 jew IP55 Klassifikazzjoni tal-Protezzjoni biex tipproteġi kontra t-trab u l-ilma.
Insulazzjoni tal-Klassi F jew H biex timmaniġġa temperaturi operattivi ogħla.
Sistema ta 'Tkessiħ: Il-biċċa l-kbira tal-muturi huma mgħammra b'ventilazzjoni sfurzata jew fannijiet tat-tkessiħ biex jipprevjenu sħana żejda waqt operazzjonijiet estiżi.
3) Sistema tal-bidu:
Star-Delta (Wye-Delta) jew starters ta 'autotransformer għall-istartjar bil-mutur bla xkiel u biex tnaqqas il-kurrent inrush.
Starter artab jew VFD: spiss jintużaw għat-tròli u muturi li jivvjaġġaw biex jirrankaw gradwalment il-veloċità, itejbu l-lonġevità tal-mutur u jnaqqsu l-istress mekkaniku.

.

9. Sistema ta 'allarm u dawl tad-dawl u swiċċ tal-limitu

1) Sistema ta 'allarm tal-ħoss u tad-dawl
Is-sistema ta 'allarm tal-ħoss u tad-dawl tipprovdi twissijiet viżwali u li jinstemgħu biex iwissu dwar kundizzjonijiet ta' tħaddim speċifiċi tal-krejnijiet bħalma huma li joqorbu tagħbija żejda, firxa ta 'limitu, jew sitwazzjonijiet ta' emerġenza.
2) Limitu ta 'swiċċijiet
L-iswiċċijiet tal-limitu huma apparat ta 'sigurtà li jipprevjeni li l-krejn ma jaqbiżx il-firxa operattiva ddisinjata tagħha. Dawn l-iswiċċijiet huma kritiċi biex jiżguraw tħaddim sikur u biex jiġu evitati ħsara mekkanika jew perikli ta 'sigurtà.

10. Apparat tas-Safezza

1) Sistema ta 'protezzjoni ta' tagħbija żejda
Għan: Jipprevjeni lill-krejn milli jerfa 'tagħbijiet lil hinn mill-kapaċità nominali tiegħu, li jistgħu jwasslu għal ħsara strutturali jew falliment katastrofiku.
2) Limitu ta 'swiċċijiet
Għan: Tiżgura li l-krejn ma jaqbiżx il-limiti operattivi ddisinjati tagħha, jipprevjeni ħsara mekkanika jew operazzjoni perikoluża.
3) Sistema ta 'waqfien ta' emerġenza
Għan: Jipprovdi mekkaniżmu ta 'għeluq ta' malajr għall-operazzjonijiet kollha tal-krejn f'każ ta 'emerġenza.
4) Sistema kontra l-kolliżjoni
Għan: Jipprevjeni li l-krejn ma jaħbatx ma 'oġġetti fil-viċin, krejnijiet oħra, jew strutturi, u jtejbu s-sigurtà f'ambjenti bi krejnijiet multipli.
5) Sistema ta 'allarm tal-ħoss u tad-dawl
Għan: iwissi persunal fil-viċin tal-movimenti tal-krejn u kundizzjonijiet anormali.
6) Sistema kontra t-tbandil
Għan: Inaqqas it-tbandil tat-tagħbija waqt il-movimenti tal-krejn, it-titjib tas-sigurtà, il-preċiżjoni u l-kontroll tat-tagħbija.
7) Sistemi tal-brejkijiet
Għan: Ipprovdi kapaċitajiet ta 'waqfien u żomm siguri għall-krejn, li tipprevjeni l-moviment meta ma jkunx mixtieq.

11. Sistemi ta 'kontroll

Interface tal-operatur

Pendent Control (IP65 Rated)

Radju Remote (300m firxa tipika)

Għażliet ta 'kontroll tal-kabina b'sistemi tal-kamera

Sistemi elettriċi

Drives tal-frekwenza varjabbli (VFDs)

Ċirkwiti ta 'waqfien ta' emerġenza

Sistemi ta 'għalf ta' l-enerġija (rukkell tal-kejbil jew busbar)

12.Sketch

Tekniku ewlieni

Vantaġġi ta 'krejnijiet tal-irfid tal-konkrit precast
Kapaċità ta 'Tagħbija Għolja u Immaniġġjar ta' Preċiżjoni
Jista 'jerfa' 5 - 500+ tunnellati, ideali għal elementi precast tqal bħal girders tal-pont u pannelli tal-ħajt.
It-teknoloġija kontra t-tbatija tiżgura preċiżjoni ta 'tqegħid ta' ± 5mm, kritika għall-kostruzzjoni modulari.

Customizable għal diversi forom prefabbrikati
Travi ta 'spreader interkambjabbli, lifters tal-vakwu, u klampi li jduru jadattaw għal komponenti differenti (ċangaturi, kolonni, travi).
Span aġġustabbli (8-35m) u l-għoli tal-irfigħ biex jaqdi t-tqassim tal-produzzjoni.

Ċikli ta 'produzzjoni aktar mgħaġġla
3–5 × aktar mgħaġġel minn krejnijiet mobbli għal kompiti ripetittivi (eż., Forom li jiċċaqalqu jew pannelli ta 'stivar).
Karatteristiċi awtomatizzati (mogħdijiet ipprogrammati minn qabel, traċċar RFID) inaqqsu x-xogħol manwali.

Durabilità f'ambjenti ħorox
Kisi reżistenti għall-korrużjoni (epoxy \/ galvanized) jiflaħ għal trab tal-konkrit u umdità.
M7 \/ M8 Motors tal-klassi tad-dazju għal operazzjoni 24\/7 f'impjanti prefabbrikati.

Spejjeż ta 'sigurtà u xogħol imnaqqsa
Sensers tat-tagħbija, evitar tal-ħabta, u brejkijiet ta 'emerġenza jimminimizzaw l-inċidenti.
Operatur wieħed jista 'jimmaniġġja lifts multipli permezz ta' kontroll mill-bogħod, u jnaqqas il-ħtiġijiet tax-xogħol b'50%.

Applikazzjonijiet fl-Industrija tal-Konkrit Precast

1. Disinn u Inġinerija
Analiżi tar-Rekwiżit: Iddetermina l-ispeċifikazzjonijiet, inklużi l-medda, l-għoli, iċ-ċiklu tad-dazju, u l-kundizzjonijiet ambjentali.
Tpinġijiet CAD u Kalkoli tat-Tagħbija: Inġiniera jiddisinjaw l-istruttura tal-krejn, u jiżguraw konformità ma 'standards ta' sigurtà internazzjonali bħal FEM, CMAA, jew ISO.
Għażla ta 'komponenti ewlenin: Tinkludi girders doppji, vaguni finali, mekkaniżmu tat-trolley, sistema ta' hoist, u kontrolli elettriċi.
2. Akkwist tal-materjal
Azzar strutturali: pjanċi tal-azzar b'qawwa għolja u travi għal girders, saqajn, u strutturi ta 'sostenn.
Mekkaniżmu ta 'l-irfigħ: Mutur, gearbox, ħabel tal-wajer, u ċilindru jinxtraw.
Komponenti elettriċi u ta 'kontroll: inverters, swiċċijiet tal-limitu, PLC, u pannelli ta' kontroll.
3. Fabbrikazzjoni ta 'komponenti strutturali
Manifattura doppja tal-girder
Qtugħ: Il-pjanċi tal-azzar jinqatgħu f'forom preċiżi.
Welding: Girders huma wweldjati bl-użu ta 'wweldjar bl-ark mgħaddas (SAW) biex jiżgura s-saħħa.
Makkinar: Magni ta 'preċiżjoni għal allinjament xieraq ta' binarji u trolley.
Saqajn u vaguni tat-tmiem
Iwweldjat u maħdum għall-moviment lixx tar-roti u tal-ferrovija.
Installazzjoni ta 'binarji ferrovjarji għall-moviment tat-trolley.
4. Assemblea ta 'komponenti mekkaniċi u ta' l-irfigħ
Trolley & Hoist System
Gearbox, mutur, tanbur, gwida tal-ħabel, u brejkijiet tas-sigurtà huma mmuntati.
Il-ħabel tal-wajer huwa mdawwar fuq it-tanbur.
Installazzjoni tal-mekkaniżmu tas-sewqan
Muturi u reducers huma installati fuq il-vaguni tat-tarf.
Ir-roti huma mmuntati b'allinjament xieraq biex jiżguraw moviment bla xkiel.
5. Installazzjoni tas-Sistema Elettrika
Assemblaġġ tal-Panew tal-Kontroll: Jinkludi VFD, kuntatturi, u rilejs ta 'sigurtà.
Wajers u konnessjonijiet: wajers bil-mutur, swiċċijiet tal-limitu, u sistema ta 'waqfien ta' emerġenza.
Kontroll mill-bogħod u installazzjoni tal-kabina: Jiddependi fuq ir-rekwiżiti tal-klijent, jew kontroll mill-bogħod tar-radju jew kabina tal-operatur.
6. Ittestjar u Kontroll tal-Kwalità
Ittestjar mekkaniku:
Ittestjar tat-tagħbija b'1.25 darbiet il-kapaċità nominali.
Iċċekkja l-moviment tat-tròli u l-prestazzjoni tal-irfigħ.
Ittestjar Elettriku:
Verifika tal-veloċitajiet tal-mutur, swiċċijiet tal-limitu, u operazzjonijiet tal-pannell tal-kontroll.
Testijiet tal-funzjoni tal-brejkijiet ta 'emerġenza.
Spezzjonijiet tas-Sigurtà:
L-iżgurar ta 'konformità ma' OSHA, ISO, jew regolamenti ta 'sigurtà lokali.
7. Trattament tal-wiċċ u pittura
Sandblasting: Neħħi s-sadid u tħejji uċuħ tal-metall.
Priming & Painting: primer epoxy reżistenti għall-korrużjoni segwit minn żebgħa ta 'grad industrijali.
8. Ippakkjar u Trasport
Ippakkjar tal-Komponenti: Kull parti hija ppakkjata sew għat-trasport.
Tagħbija u Tbaħħir: Mgħobbija fuq trakkijiet jew kontenituri għall-kunsinna.
9. Installazzjoni u Kummissjonar
Assemblea fuq il-post: Il-komponenti ewlenin huma imbarrat u wweldjati fil-post.
Ittestjar finali: Ittestjar tat-tagħbija fis-sit tal-installazzjoni biex tiżgura funzjonalità sħiħa.
Handover & Taħriġ: Taħriġ tal-operatur u approvazzjoni finali mill-klijent.
10. Final Reswabbli
Imla Sistema tal-Krejn tal-Gantry bil-Manwali Operazzjonali.
Garanzija u appoġġ ta 'wara l-bejgħ għal manutenzjoni fit-tul.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
