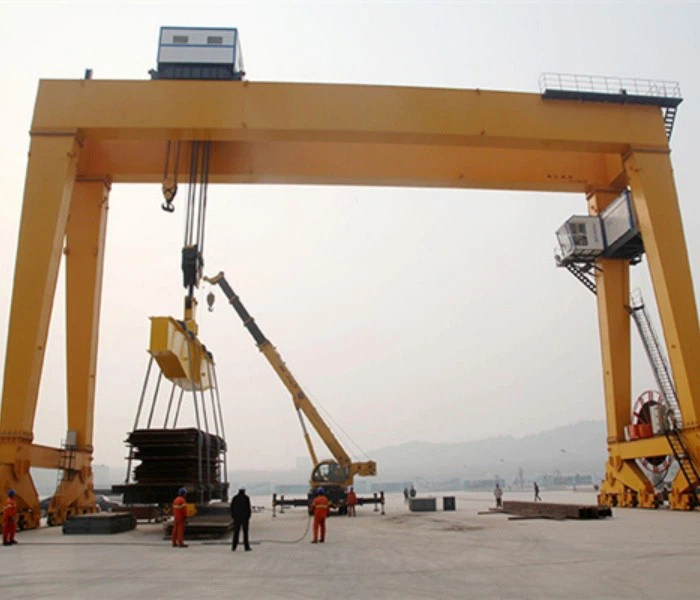

Gantry Crane Bil-Parank Elettriku





Il-krejn gantry b'żewġ travi huwa tip ta 'tagħmir ta' rfigħ b'kapaċità qawwija ta 'tagħbija u span kbir. Il-karatteristiċi strutturali tal-krejnijiet gantry b'żewġ travi jagħmluhom użati b'mod wiesa 'f'diversi xenarji industrijali. Dan it-tip ta 'krejn jadotta disinn ta' girder prinċipali doppju u għandu stabbiltà għolja ħafna u kapaċità li ġġorr it-tagħbija. Ir-raġġ prinċipali tiegħu ġeneralment jadotta struttura ta 'raġġ f'forma ta' kaxxa, li tagħmilha sikura u riġida ħafna, u hija adattata għal operazzjonijiet ta 'rfigħ ta' tunnellaġġ kbir u ultra-kbir. Meta mqabbel ma 'krejnijiet gantry b'girder wieħed, krejnijiet gantry b'girder doppju jistgħu jipprovdu firxa operattiva usa' u utilizzazzjoni ogħla tas-sit. Il-girder prinċipali ta 'krejn gantry b'żewġ travi jista' jestendi lil hinn mill-outriggers fuq naħa waħda jew iż-żewġ naħat biex jiffurmaw cantilever, u b'hekk tespandi l-firxa operattiva. Dan id-disinn mhux biss itejjeb il-flessibilità tal-krejn fl-użu, iżda jkopri wkoll b'mod effettiv żona operattiva usa '.

Garanzija: 2 snin

Piż (KG): 300 kg

Applikazzjoni: maħżen, portijiet, tarzna, eċċ

Kundizzjoni: Ġdida

Provvista tal-Enerġija:3-Fażi AC 50Hz 380V





Raġġ prinċipali: Ir-raġġ prinċipali huwa l-komponent ewlieni li jiflaħ it-tagħbija tal-krejn. Normalment ikun magħmul minn pjanċi tal-azzar iwweldjati fi struttura tat-tip kaxxa jew tat-tip irfid, li ġġorr it-tagħbijiet kollha u tittrażmettihom lill-outriggers u lill-art.

Mekkaniżmu ta 'rfigħ: Il-mekkaniżmu ta' rfigħ jinkludi muturi, reducers, tnabar, ħbula tal-wajer, ganċijiet u komponenti oħra biex jirrealizzaw il-moviment tal-irfigħ tal-merkanzija.

Kabina: Il-kabina hija l-post tax-xogħol fejn l-operatur jikkontrolla l-krejn. Hija mgħammra b'lievi ta 'kontroll jew buttuni għall-kontroll ta' movimenti varji tal-krejn.

Parank: Parank elettriku huwa mmexxi minn mutur elettriku u jista 'jtella' l-oġġetti mill-art jew ċertu pożizzjoni għal għoli speċifikat, imbagħad iċċaqlaqhom orizzontalment, u finalment poġġi l-oġġetti fil-post fil-mira. Dan il-metodu ta 'moviment ċikliku u intermittenti jippermetti krejnijiet gantry b'żewġ travi biex jgħabbu, iħottu u jittrasportaw merkanzija b'mod effiċjenti f'fabbriki, mħażen, baċiri, u postijiet oħra.

Skeċċ:













Vantaġġi tal-għoli tal-irfigħ: Minħabba l-vantaġġi tad-disinn tiegħu, l-għoli tal-installazzjoni tal-krejn gantry b'żewġ travi mhuwiex limitat mis-sit ta 'ġewwa. Jista 'jżid b'mod effettiv l-għoli tal-irfigħ biex jissodisfa l-ħtiġijiet tat-tbaħħir ta' okkażjonijiet speċifiċi.

Kapaċità kbira li ġġorr it-tagħbija: B'disinn ta 'raġġ prinċipali doppju, il-kapaċità li ġġorr it-tagħbija tagħha taqbeż ħafna dik ta' disinn ta 'raġġ wieħed, li tippermetti li l-kapaċità tal-irfigħ tilħaq 20T-300T, li hija adattata għal operazzjonijiet ta' rfigħ tqal, u b'hekk ittejjeb ħafna l-effiċjenza tal-produzzjoni tal-intrapriża.

Stabbiltà strutturali qawwija: Id-disinn b'żewġ travi jista 'jxerred it-tagħbija bejn iż-żewġ travi, u jtejjeb b'mod effettiv l-istabbiltà u s-sigurtà tal-krejn. Il-krejn gantry b'żewġ travi għandu struttura stabbli u jista 'jiflaħ medda akbar, li jagħmilha adattata għal postijiet tax-xogħol fuq skala akbar.

Firxa wiesgħa ta 'applikazzjonijiet: Krejnijiet gantry b'girder doppju mhumiex biss adattati għall-immaniġġjar ta' materjali varji, iżda wkoll adattati għal diversi ambjenti tax-xogħol bħal portijiet, siti ta 'kostruzzjoni u mħażen. Kapaċi jimmaniġġja firxa wiesgħa ta 'ħtiġijiet ta' rfigħ minn partijiet żgħar għal tagħmir kbir, huwa adattabbli ħafna.







Terminal tal-port: Fit-terminals tal-port, krejnijiet gantry b'żewġ travi jintużaw prinċipalment għat-tagħbija u l-ħatt ta 'kontenituri, merkanzija bl-ingrossa, u t-tqandil tat-trasbord ta' komoditajiet varji. Dawn il-krejnijiet jistgħu jġorru tagħbijiet tqal u jadattaw għal operazzjonijiet fit-tul u ta 'effiċjenza għolja, u jtejbu ħafna l-effiċjenza tal-loġistika u l-fluss tal-port.

Siti ta 'kostruzzjoni: F'siti ta' kostruzzjoni, krejnijiet ta 'gantry b'żewġ travi jintużaw biex itellgħu materjali tal-bini bħal vireg tal-azzar, komponenti tal-konkrit, eċċ., U biex jassistu fl-installazzjoni ta' strutturi kbar tal-bini. Il-kapaċità tagħha li topera fi spazji stretti tagħmilha ideali għall-użu fuq siti ta 'kostruzzjoni densi u ttejjeb l-effiċjenza ta' proġetti ta 'kostruzzjoni.

Stazzjon tal-idroenerġija: Fl-istazzjonijiet tal-idroenerġija, il-krejnijiet tal-gantry b'żewġ travi jintużaw prinċipalment biex jiftħu u jagħlqu gradi kbar, iġorru komponenti tal-ġeneratur li jiżnu mijiet ta 'tunnellati, eċċ Dan it-tip ta' krejn normalment jeħtieġ li jkollu għoli ta 'rfigħ kbir u kapaċità ta' rfigħ biex jadatta għal il-ħtiġijiet ta' ambjenti tax-xogħol speċjali.

Tarzna: Fit-tarzni, krejnijiet gantry b'żewġ travi jintużaw ħafna minħabba l-ħtieġa li jerfgħu komponenti u tagħmir kbir tal-buq. Normalment ikollhom firxa għolja u kapaċità ta 'rfigħ, li jistgħu jissodisfaw id-domanda għall-irfigħ ta' preċiżjoni għolja ta 'komponenti kbar waqt il-kostruzzjoni tal-vapur.













Spezzjoni tal-Materjal

Spezzjoni ta 'Kwalità: Spezzjoni ta' kwalità stretta titwettaq fuq il-materja prima mixtrija biex jiġi żgurat li jissodisfaw ir-rekwiżiti tad-disinn u l-istandards nazzjonali.

Ħażna tal-Materjal: Materjali kwalifikati jinħażnu skont il-klassifikazzjoni biex jipprevjenu l-korrużjoni jew il-ħsara.

Qtugħ u Formazzjoni

Qtugħ tal-Azzar: Uża qtugħ tal-plażma, qtugħ bil-lejżer jew qtugħ tal-fjammi u teknoloġiji oħra biex tnaqqas l-azzar skont id-daqs tat-tpinġija tad-disinn.

Ipproċessar tal-iffurmar: Ifforma l-pjanċa tal-azzar permezz ta 'liwi, irrumblar, iwweldjar u proċessi oħra biex timmanifattura r-raġġ prinċipali, ir-raġġ tat-tarf u partijiet strutturali oħra.

Iwweldjar

Iwweldjar tal-Komponent: Il-partijiet tal-azzar maqtugħin u ffurmati huma wweldjati fl-istrutturi ewlenin bħar-raġġ prinċipali, ir-raġġ tat-tarf u t-tròli. Il-proċess tal-iwweldjar jeħtieġ li jiġi kkontrollat ​​b'mod strett biex jiżgura s-saħħa strutturali u l-kwalità tal-iwweldjar.

Spezzjoni tal-Weldjatura: Uża teknoloġija ta 'ttestjar mhux distruttiv (bħal ittestjar ultrasoniku, ittestjar radjografiku) biex tispezzjona l-weldjaturi biex tiżgura li ma jkunx hemm xquq jew difetti oħra.

Makkinar

Makkinar ta 'preċiżjoni: Makkinar ta' preċiżjoni jitwettaq fuq il-komponenti ewlenin tal-krejn, bħal settijiet ta 'roti, sedili li jġorru, taljoli, eċċ., Biex tiġi żgurata l-eżattezza dimensjonali u l-kwalità tal-wiċċ tagħhom.

Assemblaġġ tal-magna kollha

Assemblaġġ ġenerali: Fuq il-bażi tal-assemblaġġ minn qabel, titwettaq l-assemblaġġ ġenerali tal-krejn, inkluża l-installazzjoni finali tar-raġġ prinċipali, tar-raġġ tat-tarf, mekkaniżmu ta 'rfigħ, mekkaniżmu tal-mixi, eċċ.

Kummissjonar u ttestjar

Taħt kundizzjonijiet dinamiċi, il-prestazzjoni operattiva tal-krejn hija ttestjata, inkluż l-ittestjar tal-irfigħ, il-mixi, l-istering u funzjonijiet oħra. Id-daqs ġenerali tal-krejn tal-pont immuntat jiġi kkontrollat ​​biex jiġi żgurat li d-dimensjonijiet kollha jissodisfaw ir-rekwiżiti tad-disinn.

Trattament tal-bexx u kontra l-korrużjoni

Trattament tal-wiċċ Tneħħija tas-sadid: Tneħħija tas-sadid fuq il-wiċċ tal-krejn, metodi komuni jinkludu sandblasting, pickling, eċċ Primer bexx: Spray primer kontra l-korrużjoni fuq il-wiċċ ittrattat biex jipprevjeni l-ossidazzjoni u l-korrużjoni tal-metall. Bexx ta 'topcoat Sprejjar tal-kulur: Spray topcoat skond il-ħtiġijiet tal-klijenti jew standards ta' l-industrija biex jagħti lill-krejn effett protettiv u dekorattiv. Immarkar: Wara l-bexx, immarka l-informazzjoni ta 'identifikazzjoni tal-krejn skont l-ispeċifikazzjonijiet, bħal mudell, tagħbija ratata, eċċ.

Fabbrika u installazzjoni

Ippakkjar u trasport

Protezzjoni tal-ippakkjar: Ippakkja b'mod protettiv il-komponenti ewlenin tal-krejn biex tevita ħsara waqt it-trasport. Arranġament ta 'trasport: Skont id-daqs tat-tagħmir u l-kundizzjonijiet tat-trasport, agħżel metodu ta' trasport adattat biex tittrasporta l-krejn lejn is-sit tal-klijent.

Aċċettazzjoni u kunsinna

Aċċettazzjoni tal-klijent

Aċċettazzjoni fuq il-post: Il-klijent iwettaq aċċettazzjoni fuq il-post tal-krejn skont ir-rekwiżiti tal-kuntratt u l-ispeċifikazzjonijiet tekniċi biex jiċċekkja l-prestazzjoni u l-kwalità tat-tagħmir.

Rettifika tal-problema: Jekk jinstabu xi problemi, il-manifattur jeħtieġ li jirrettifikahom fil-ħin biex jiżgura li t-tagħmir jissodisfa bis-sħiħ ir-rekwiżiti tal-klijent. Kunsinna u użu Taħriġ ta 'tħaddim: Il-manifattur ġeneralment iħarreġ lill-operaturi tal-klijent biex jiżgura li jkunu jistgħu joperaw il-krejn b'mod korrett u sikur.
