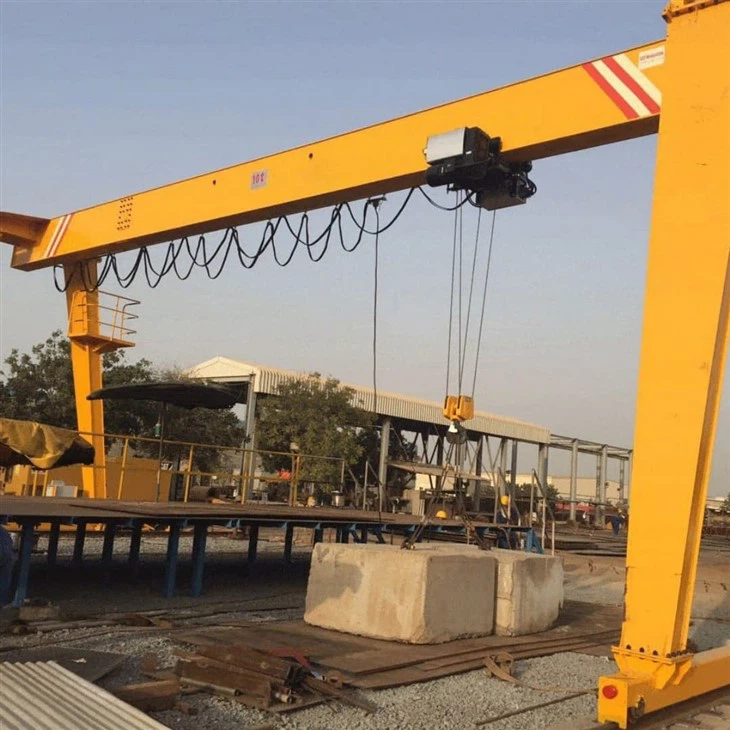

MH Beam Uniku Gantry Crane



AnMH Beam Uniku Gantry Cranehuwa tip ħafif u kosteffikaċi ta 'krejn tal-irfid iddisinjat għall-irfigħ ta' tagħbijiet ta 'piż medju. Huwa komunement użat f'workshops, imħażen, siti ta 'kostruzzjoni, u btieħi ta' barra għall-immaniġġjar tal-materjal. In-nomina "MH" tirreferi għal mudell standard ta 'girder wieħed jew krejn ta' l-irfid tar-raġġ, li tipikament għandu girder orizzontali wieħed sostnut minn saqajn.

Karatteristiċi ewlenin:

Disinn ta 'raġġ wieħed: Għandha girder wieħed prinċipali (raġġ) li jappoġġja l-parank u t-trolley. Id-disinn uniku tal-girder jagħmilha aktar sempliċi u aktar ekonomika meta mqabbel ma 'krejnijiet ta' girder doppju.

Portabbli u flessibbli: Il-krejn ta 'l-irfid ta' raġġ uniku MH huwa spiss mobbli, bil-kapaċità li timxi fuq ir-roti jew tul il-linji. Dan jipprovdi flessibilità fl-immaniġġjar tal-materjal f'żoni differenti.

Kapaċità ta 'tagħbija moderata: Ġeneralment huwa ddisinjat biex jerfa 'tagħbijiet bejn 3 sa 20 tunnellata, u jagħmilha adattata għal operazzjonijiet fuq skala medja.

Struttura sempliċi: Il-krejn għandu kostruzzjoni sempliċi b'inqas komponenti minn krejn b'raġġ doppju, li jagħmilha aktar faċli biex tinstalla, iżżomm u tħaddem.

Parank elettriku: Il-krejn huwa tipikament mgħammar b'taqq elettriku, li jiċċaqlaq tul ir-raġġ biex jerfa 'u jbaxxi t-tagħbijiet.



Komponenti tal-qalba: gearbox, mutur

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: 2 snin

Piż (kg): 22600 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Applikazzjoni: B'mod wiesa '

Tul tal-cantilever: 0-15 m

Trolley Running Speed: 20-40 m \/ min

Sistema ta 'Ħidma: A 5- a7

Veloċità tal-irfigħ: 5-15 m \/ min

Crane Running Speed: 30-50 m \/ min

Metodu ta 'Kontroll: Kontroll tal-Kabina \/ Ħabel tal-Wajer Kontroll mill-bogħod

Kulur: talba





1.Pillanu Uniku (Girder)

Ir-raġġ wieħed, jew il-girder, huwa l-istruttura orizzontali li tinfirex mal-krejn. Huwa jappoġġja l-parank u t-trolley, li jippermettilhom jimxu orizzontalment tul it-tul tiegħu. Dan ir-raġġ huwa l-element ewlieni li jġorr it-tagħbija tal-krejn u huwa ddisinjat għal kapaċitajiet ta 'tagħbija moderata.





Parank

Ilparankhuwa l-komponent responsabbli għall-irfigħ u t-tnaqqis tat-tagħbijiet. Ġeneralment huwaparank elettrikuDak jiċċaqlaq tul ir-raġġ. Il-parank jinkludi mutur, mekkaniżmu ta 'rfigħ (ħabel tal-wajer jew katina), tanbur, u ganċ li jeħel mat-tagħbija. Il-paranki elettriċi huma komunement użati għall-effiċjenza u l-kontroll.



3.Karjati tat-teħid

IlTmiem il-vagunijinsabu fiż-żewġt itruf tar-raġġ wieħed. Huma jospitaw ir-roti jew ir-rombli li jippermettu li l-krejn jiċċaqlaq tul il-korsa jew il-ferrovija. Dawn il-vaguni tat-tarf jiżguraw l-ivvjaġġar bla xkiel tal-krejn kollu tal-irfid.

4. Mekkaniżmu tal-ivvjaġġar tal-kranna

1) Prinċipju tax-xogħol

Il-krejn huwa mħaddem minn mutur elettriku, li jista 'jkun wieħed jew tliet fażijiet, skont id-disinn u l-ħtiġijiet tal-qawwa tal-krejn. Il-qawwa tal-mutur hija trażmessa lir-roti permezz ta' gearbox jew trasmissjoni, u tikkawża li r-roti jduru. Ir-roti, ħafna drabi mgħammra ma 'flanġijiet attivat biex iwaqqaf il-krejn b'mod sigur fi kwalunkwe punt fuq il-binarju. Dawn jistgħu jkunu brejkijiet elettromanjetiċi jew mekkaniċi li jidħlu meta l-mutur ikun mitfi. L-operatur jikkontrolla l-ivvjaġġar tal-krejn permezz ta 'pannell tal-kontroll, li jista' jinkludi buttuni push, joysticks, jew kontroll mill-bogħod. Is-sistema tippermetti waqfien 'il quddiem, b'lura u ta' emerġenza.

2) Funzjonijiet tal-mekkaniżmu operattiv tal-krejn

1. Moviment orizzontali

Funzjoni: Il-mekkaniżmu tal-ivvjaġġar tal-krejn jippermetti li l-krejn tal-irfid jimxi lateralment fl-ispazju ta 'ġewwa, u jippożizzjona s-sistema tal-parank u tat-trolley fuq iż-żona tax-xogħol mixtieqa.

Importanza: Dan il-moviment huwa essenzjali biex jintlaħqu postijiet differenti fiż-żona operattiva tal-krejn biex titneħħa, iġġorr u tpoġġi tagħbijiet kif meħtieġ.

2. Trasport tat-tagħbija

Funzjoni: tiffaċilita t-trasport ta 'tagħbijiet madwar l-ispazju ta' xogħol, li tippermetti lill-krejn jittrasferixxi materjali tqal minn punt għal ieħor b'mod effiċjenti.

Importanza: Dan huwa kritiku fil-manifattura, it-tbaħħir, u l-imħażen, fejn il-materjali għandhom jiġu mċaqalqa lejn stazzjonijiet speċifiċi jew żoni ta 'ħażna.

3. Preċiżjoni u eżattezza

Funzjoni: Il-mekkaniżmu tal-ivvjaġġar għandu jkun iddisinjat biex jipprovdi moviment bla xkiel u preċiż, li jiżgura li t-tagħbijiet huma pożizzjonati b'mod preċiż għall-irfigħ jew it-twaqqigħ.

Importanza: Preċiżjoni għolja tnaqqas ir-riskju ta 'inċidenti, timminimizza t-tbandil tat-tagħbija, u ssaħħaħ il-produttività billi tippermetti tqegħid preċiż tat-tagħbija.

4. Sigurtà u Stabbiltà

Funzjoni: Il-mekkaniżmu tal-ivvjaġġar tal-krejn jinkludi karatteristiċi ta 'sigurtà bħal swiċċijiet tal-limitu, brejkijiet, u sensuri biex jimmonitorjaw il-moviment u jwaqqfu l-krejn jekk jimxu lil hinn mil-limiti sikuri.

Importanza: Dawn il-mekkaniżmi ta 'sigurtà huma kruċjali biex jipproteġu kemm il-krejn kif ukoll l-operaturi minn perikli potenzjali waqt l-operazzjoni.

5.Trolley Mekkaniżmu li jivvjaġġa

1) Kompożizzjoni strutturali

Qafas tat-Trolley 1.

Korp ewlieni: il-qafas strutturali ewlieni li jappoġġja l-komponenti l-oħra kollha. Normalment huwa magħmul minn azzar jew metalli oħra heavy-duty biex iġorru t-tagħbija.

Parentesi u membri trasversali: isaħħu l-istruttura u jipprovdu stabbiltà addizzjonali.

2. Ir-roti tal-ivvjaġġar u l-fusien

Roti tal-ivvjaġġar: Immuntati fuq il-qafas tat-trolley, dawn ir-roti jimxu tul is-sistema tal-ferrovija tal-pont tal-krejn.

Assi: Qabbad ir-roti tal-ivvjaġġar u ħallihom iduru bla xkiel waqt li jappoġġjaw it-tagħbija.

3. Mekkaniżmu tas-sewqan

Mutur elettriku: is-sors tal-enerġija primarja li jmexxi r-roti.

Gearbox u trasmissjoni: tittrasferixxi l-enerġija mill-mutur għar-roti, li tippermetti l-moviment. Xi sistemi jistgħu jużaw sewqan dirett, filwaqt li oħrajn jużaw katina, ċinturin, jew ferrovija tal-irkaptu.

Sistema tal-brejkijiet: Tiżgura waqfien sikur u żamma tat-trolley meta tkun wieqfa. Jista 'jkun mekkaniku, elettromanjetiku, jew idrawliku.

4. Sistema tal-binarji u tal-ferrovija

Binarji fuq il-pont: il-wiċċ li fuqu jivvjaġġaw ir-roti tat-trolley. Ħafna drabi dawn huma mmuntati fuq in-naħa ta 'fuq jew ta' isfel tal-pont tal-krejn.

L-irfid tal-ferrovija: Żgura l-binarji u żżomm l-allinjament fuq it-tul kollu tal-krejn.

5. Sistemi elettriċi u ta 'kontroll

Sistema tal-wajers u tal-kejbil: tipprovdi enerġija mis-sors tal-enerġija tal-krejn għall-unitajiet tal-mutur, tal-brejk u tal-kontroll.

Panew tal-Kontroll: Interfaċċa għall-operatur biex tikkontrolla l-moviment tat-trolley.

Limitu ta 'swiċċijiet u sensuri: Użati biex jimmonitorjaw il-pożizzjoni u l-limiti tal-ivvjaġġar tat-tròli biex jipprevjenu l-ivvjaġġar żejjed u l-ħabtiet.

6. Mekkaniżmu tal-immaniġġjar tat-tagħbija

Iċ-ċaqliq jew apparat tal-irfigħ: tipikament immuntat fuq it-trolley biex jimmaniġġa t-tagħbija.

Qafas tal-parank u ganċijiet: il-parti li tinterfaces direttament mat-tagħbija.

Ħabel jew katina tal-wajer: Użat għall-irfigħ u t-tnaqqis tat-tagħbija.

7. Rinforzi u appoġġ strutturali

Pjanċi tal-ġenb u ebusija: Miżjuda biex issaħħaħ il-qafas tat-trolley u timminimizza d-deflessjoni jew il-brim.

Appoġġ tal-parentesi: Isaħħaħ il-punti ta 'twaħħil għal komponenti bħall-mutur u l-gearbox.

2) Funzjoni tal-Mekkaniżmu Operattiv tat-Trolley

1. Moviment orizzontali

It-trolley jiċċaqlaq tul ir-raġġ tal-krejn, li jippermettilha tittrasporta l-parank u l-piż tat-tagħbija lejn postijiet differenti fil-medda tax-xogħol tal-krejn.

Dan jippermetti lill-krejn biex ikopri żona wiesgħa f'workshop, maħżen, jew faċilità ta 'manifattura.

2. Trasport tat-tagħbija

It-tròli jġorr it-tagħmir tal-parank u tal-irfigħ, li huma essenzjali għall-irfigħ u t-tnaqqis tat-tagħbijiet.

Iċċaqlaq il-parank b'mod li jiżgura li t-tagħbija tista 'titqiegħed b'mod preċiż fuq iż-żona mixtieqa għall-irfigħ, it-tnaqqis, jew it-tqegħid.

3. Flessibilità u effiċjenza

Billi jippermetti lit-trolley jivvjaġġa tul il-medda tal-krejn, il-mekkaniżmu jtejjeb l-effiċjenza ġenerali tal-operazzjonijiet tal-irfigħ. Dan jippermetti lill-ħaddiema jittrasportaw oġġetti malajr u mingħajr periklu madwar il-wisa 'taż-żona tax-xogħol.

Is-sistema tipikament tinkorpora mekkaniżmu mmexxi mill-mutur għal moviment lixx u kkontrollat.

4. Sistema tas-sewqan u komponenti

Il-mekkaniżmu li jivvjaġġa trolley ġeneralment jikkonsisti minn unità ta 'sewqan, li tista' tkun elettrika jew xi kultant manwali, skont id-disinn tal-krejn.

Roti jew rombli mmuntati fuq it-trolley jippermettuha timxi tul il-ferrovija jew raġġ bi frizzjoni minima.

Muturi u gerijiet huma komunement użati biex isuqu t-trolley, u jipprovdu aċċellerazzjoni u deċellerazzjoni kkontrollati biex jiġu evitati movimenti f'daqqa li potenzjalment jistgħu jagħmlu ħsara lil tagħmir jew joħolqu riskji ta 'sigurtà.

5. Sigurtà u Kontroll

Mekkaniżmi ta 'vjaġġar ta' trolley avvanzati jinkludu karatteristiċi ta 'sigurtà bħal swiċċijiet ta' limitu, li jwaqqfu t-tròli fl-aħħar tat-triq tal-ivvjaġġar tagħha biex ma jħalluhx jitlaq mill-korsa.

Sistemi moderni jista 'jkollhom ukoll sensuri jew mekkaniżmi ta' kontroll awtomatizzati li jtejbu s-sigurtà billi jindividwaw l-ostakli u jieqfu awtomatikament jew inaqqsu l-moviment.

6. Koordinazzjoni ma 'movimenti oħra tal-krejnijiet

Il-moviment tat-tròli huwa kkoordinat mal-mekkaniżmu ta 'l-irfigħ u l-moviment tal-girder tal-krejn (jekk applikabbli) għal tħaddim tridimensjonali effiċjenti (jiġifieri,' il fuq \/ 'l isfel,' il quddiem \/ lura, u l-movimenti minn naħa għall-oħra).

6.Crane Wheel

1) Funzjoni tar-roti

Ir-roti tal-krejn huma ddisinjati biex jappoġġjaw it-tagħbija tal-istruttura tal-krejn tal-irfid u jiffaċilitaw il-moviment bla xkiel tagħha mal-linji tal-ferrovija. Huma għandhom rwol kruċjali fl-iżgurar li l-krejn jaħdem bi stabbiltà u preċiżjoni.

2) Rekwiżiti tad-Disinn

Ir-roti ġeneralment ikollhom flanġ fuq in-naħa biex iżommuhom fuq il-ferrovija, li jipprevjenu d-derailment. Xi roti huma ddisinjati bi profil għax-xejn biex jakkomodaw l-ilbies u jżommu l-istabbiltà maż-żmien. Dawn ir-roti huma tipikament magħmula minn materjali ta 'saħħa għolja bħal azzar falsifikat jew azzar fondut biex jimmaniġġjaw it-tagħbijiet tqal u l-istress li jiltaqgħu magħhom waqt l-operazzjoni. Il-wiċċ jista 'jkun imwebbes jew trattat biex itejjeb ir-reżistenza għall-ilbies u d-durabilità.

7.Wirja tal-Iġsma

1) Ganċ tal-krejn użat fi krejn ta 'l-irfid ta' ġewwa huwa komponent essenzjali ddisinjat għall-irfigħ u l-ġarr ta 'tagħbijiet Dislodging.

2) Speċifikazzjonijiet:

Kapaċità tat-Tagħbija: Tvarja skont id-disinn tal-krejn, minn bosta mijiet ta 'kilogrammi sa għexieren ta' tunnellati.

Materjal: Azzar tipikament iffalsifikat jew mitfugħ b'qawwa ta 'tensjoni għolja biex jirreżisti l-liwi u t-tkissir.

Karatteristiċi ta 'Sigurtà: Il-lukketti jew il-ganċijiet tas-sigurtà huma inkorporati biex jipprevjenu rilaxx aċċidentali, u jistgħu jinkludu karatteristiċi bħal pinnijiet tal-illokkjar jew mekkaniżmi manwali \/ awtomatiċi ..

Mutur

1) Il-mutur ta 'krejn ta' l-irfid ta 'ġewwa huwa komponent kruċjali għall-operazzjoni tiegħu. Jipprovdi l-qawwa meħtieġa biex iċċaqlaq il-parank tal-krejn, it-trolley u l-pont tul il-binarji rispettivi tagħhom. L-għażla tal-mutur tiddependi fuq diversi fatturi, inklużi l-kapaċità tat-tagħbija tal-krejn, ir-rekwiżiti tal-veloċità, u l-ispeċifiċitajiet tal-applikazzjoni ..

2) Il-mutur għandu jkun b'saħħtu biżżejjed biex jimmaniġġa t-tagħbija massima tal-krejn u jipprovdi torque adegwat għall-irfigħ u l-moviment orizzontali. Il-klassifikazzjonijiet tal-qawwa komuni jvarjaw minn ftit kilowatts (kW) għal diversi mijiet ta 'kW, skont id-daqs u l-kapaċità tal-krejn. Il-motturi tipikament jiġu b'sistemi ta' ibbrejk waqfiet.

3) Muturi jistgħu jiġu mgħammra bi drives ta 'frekwenza varjabbli (VFDs) biex jippermettu kontroll tal-veloċità aġġustabbli. Dan huwa utli għall-operazzjonijiet ta 'rfigħ ta' l-irfinar u l-iżgurar ta 'bidu u waqfiet bla xkiel. Għal movimenti preċiżi, xi krejnijiet tal-irfid jużaw muturi b'veloċità doppja, li jippermettu operazzjonijiet ta' veloċità baxxa u b'veloċità għolja. Il-mutur għandu jkun iddisinjat għad-durabilità, b'berings issiġillati u rekwiżiti ta 'manutenzjoni minima biex jitnaqqsu l-waqfien operattiv.

Spezzjoni u manutenzjoni regolari huma essenzjali biex itawwal il-ħajja tal-mutur u jiġu evitati fallimenti għaljin.

.

Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu

1) Sistema ta 'allarm tal-ħoss u tad-dawl

Sistema ta 'allarm tal-ħoss u ħafif għal krejn ta' l-irfid ta 'ġewwa hija mfassla biex ittejjeb is-sigurtà billi tipprovdi twissijiet viżwali u li jinstemgħu lill-operaturi u l-persunal fil-viċinanza. Din is-sistema tgħin biex tevita inċidenti billi twissi lin-nies meta l-krejn ikun qed jintuża jew jersaq lejn punti kritiċi ta 'operazzjoni.

Allarm tal-ħoss (qrun jew sirena): Tipi: qrun elettriċi, sireni, jew buzzers.

Volum: Għandu jkun qawwi biżżejjed biex jinstema 'fuq il-ħoss ambjentali fl-ispazju ta' xogħol, iżda mhux daqshekk qawwi li jikkawża ħsara fis-smigħ jew skumdità.

2) Limitu tal-iswiċċ

Swiċċ tal-limitu fuq krejn ta 'l-irfid ta' ġewwa huwa apparat ta 'sigurtà li jintuża biex jikkontrolla u jirrestrinġi l-moviment tal-parank tal-krejn, trolley jew pont. Dan jiżgura li l-krejn jopera fi ħdan fruntieri sikuri magħżula u jipprevjeni l-ivvjaġġar żejjed li jista 'jagħmel ħsara lit-tagħmir, jikkawża malfunzjonijiet operattivi, jew joħloq riskji ta' sigurtà għall-persunal u tagħmir ieħor fiż-żona.

Funzjonijiet ewlenin ta 'swiċċ limitu fuq krejn ta' l-irfid ta 'ġewwa:

Protezzjoni ta 'l-ivvjaġġar żejjed: twaqqaf il-moviment tal-krejn meta jilħaq il-limiti massimi ta' l-ivvjaġġar permissibbli tiegħu, u jwaqqaf il-krejn milli jimxi 'l barra mill-konfini tad-disinn tagħha.

Feedback tal-Pożizzjoni: Jipprovdi feedback lis-sistema ta 'kontroll biex jindika l-pożizzjoni attwali tal-komponenti tal-krejn, bħall-parank jew it-trolley.

Cutoff ta 'Emerġenza: Taġixxi bħala waqfa ta' emerġenza biex tingħalaq il-moviment jekk isseħħ xi malfunzjoni, tgħin biex tevita inċidenti u ħsara.

10. Apparat tas-Safezza

1) 1. Protezzjoni ta 'tagħbija żejda

Limitaturi ta 'tagħbija żejda: Dawn l-apparati jipprevjenu l-krejn milli jerfa' l-piżijiet li jaqbżu l-kapaċità nominali tagħha, u jiżguraw li l-krejn jaħdem f'limiti siguri.

Ċelloli tat-Tagħbija: Installati biex jimmonitorjaw u jkejlu l-piż tat-tagħbija li titneħħa u tiskatta allarmi jew għeluq meta tinstab tagħbija żejda.

2. Buttuna ta 'waqfien ta' emerġenza

Swiċċ ta 'waqfien ta' emerġenza: Jipprovdi mod rapidu biex twaqqaf il-moviment tal-krejn f'każ ta 'emerġenza, li jipprevjeni inċidenti potenzjali u ħsara.

3. Sistemi kontra l-kolliżjoni

Sensers tal-bumper: Dawn is-sensuri jindividwaw oġġetti jew strutturi fil-viċin u jattivaw mekkaniżmu ta 'ibbrejkjar biex jevitaw ħabtiet.

Sensers ta 'prossimità: Għajnuna tiskopri jekk il-krejn qed joqrob lejn żona perikoluża u jipprevjeni l-moviment meta ma jkunx sigur.

4. Swiċċijiet tal-limitu

Swiċċijiet tal-limitu tat-tmiem tal-ivvjaġġar: Waqqaf awtomatikament il-krejn meta tasal fit-tarf tal-binarju tagħha biex tevita ħsara fil-krejn jew strutturi tal-madwar.

Swiċċijiet tal-limitu tal-għoli: Tiżgura li l-ganċ jew il-parank ma jimxux lil hinn minn għoli predeterminat, li jipproteġi kontra l-irfigħ ta 'oġġetti għoljin wisq.

5. Sistemi ta 'Sinjal u Twissija

Dwal ta 'Twissija: Twissija ta' persunal fil-viċin meta l-krejn ikun qiegħed jaħdem.

Allarmi li jinstemgħu: Ipproduċi ħsejjes li jindikaw meta l-krejn ikun miexi jew jersaq lejn żona li teħtieġ kawtela.

Sistemi tal-Qarn u tal-Qanpiena: Użati għal operaturi ta 'sinjalazzjoni u ħaddiema fil-viċin tal-movimenti tal-krejn.

6. Serraturi ta 'Kontroll u Sigurtà mill-Bogħod

Kontrolli mill-bogħod bla fili: Ħalli l-operaturi jikkontrollaw il-krejn minn distanza sikura.

Mekkaniżmi ta 'serratura ta' sigurtà: Tiżgura li l-krejn ma jistax jitħaddem mingħajr intenzjoni jew minn persunal mhux awtorizzat.

7. Apparat anti-sway

Sistemi ta 'prevenzjoni tat-tbandil: Imminimizza t-tbandil tat-tagħbija billi tuża umidifikaturi jew algoritmi ta' kontroll li jistabbilizzaw it-tagħbija waqt il-moviment.

8. Sistemi tal-brejkijiet

Brejkijiet ta 'Emerġenza: Attiva awtomatikament f'każ ta' falliment ta 'l-enerġija jew meta jkun hemm bżonn ta' waqfien f'daqqa.

Brejkijiet manwali: Użati għal kontroll addizzjonali meta tieqaf jew tiżgura l-krejn matul perjodi ta 'nuqqas ta' operazzjoni.



11. Modalità Kontrol

1) 1. Mod ta 'kontroll manwali

Deskrizzjoni: Imħaddem minn operatur tal-krejn bl-użu ta 'pendent jew joystick li jinżamm fl-idejn.

Karatteristiċi: L-operatur għandu kontroll dirett fuq il-moviment tal-krejn, inkluż il-moviment tal-parank, it-trolley u l-irfid.

Uża Każ: Adattat għal kompiti li jeħtieġu immaniġġjar dettaljat u aġġustamenti, bħalma huma l-irfigħ jew il-mixja ta 'oġġetti delikati.

2. Mod ta 'Kontroll mill-Bogħod

Deskrizzjoni: Tippermetti lill-operatur jikkontrolla l-krejn billi juża kontroll mill-bogħod mingħajr fili.

Karatteristiċi: Ittejjeb il-mobilità għall-operatur, li jippermettilhom jimmaniġġjaw il-krejn mill-bogħod.

Uża Każ: Utli biex titjieb is-sigurtà u l-effiċjenza f'ambjenti fejn l-operatur jeħtieġ li jimxi madwar iż-żona tal-krejn.

3. Mod ta 'Kontroll Awtomatiku

Deskrizzjoni: Il-krejn jopera b'mod awtonomu bbażat fuq settings jew kmandi pprogrammati minn qabel.

Karatteristiċi: Jinkludi l-użu ta 'sensuri, kameras, u softwer li jiggwidaw il-krejn permezz tal-kompiti tagħha b'input uman minimu.

Uża Każ: Ideali għal operazzjonijiet ta 'preċiżjoni għolja jew kompiti ripetittivi fejn l-istess movimenti huma meħtieġa b'mod konsistenti.

4. Mod ta 'kontroll semi-awtomatiku

Deskrizzjoni: Tgħaqqad it-tħaddim manwali ma 'funzjonijiet awtomatizzati.

Karatteristiċi: L-operatur jista 'jibda jew jiggwida l-krejn iżda jiddependi fuq sistemi awtomatizzati għal ċerti movimenti, bħal pożizzjonament jew aġġustamenti tal-veloċità.

Uża Każ: Użat Meta l-operaturi għandhom bżonn għajnuna b'ħidmiet ripetittivi iżda xorta jeħtieġu sorveljanza.

5. Joystick jew Mod ta 'Kontroll tal-Panew

Deskrizzjoni: Operat bl-użu ta 'pannell tal-kontroll jew joystick li jimmaniġġja l-funzjonijiet kollha tal-krejn.

Karatteristiċi: Joffri kontroll aktar preċiż fuq l-operazzjonijiet tal-krejn, ħafna drabi użati f'applikazzjonijiet li jeħtieġu movimenti kumplessi jew multi-direzzjonali.

Uża Każ: Komuni għal krejnijiet f'żoni fejn l-operazzjoni manwali hija preferuta iżda teħtieġ kontroll aktar sintonizzat.

12.Sketch

Tekniku ewlieni





IlMH Beam Uniku Gantry CraneJoffri bosta vantaġġi, li jagħmilha soluzzjoni effiċjenti u kosteffikaċi għall-irfigħ u l-immaniġġjar tal-materjal f'diversi industriji. Hawn huma l-benefiċċji ewlenin:

1. Kosteffikaċi

Id-disinn tar-raġġ uniku jirrikjedi inqas materjal u inqas komponenti minn krejn tal-irfid b'raġġ doppju, li jagħmilha aktar ekonomika biex tipproduċi, tinstalla u tinżamm. Dan huwa ta 'benefiċċju speċjalment għal applikazzjonijiet ta' duty medju fejn il-kapaċitajiet ta 'tagħbija għolja mhumiex meħtieġa.

2. Struttura sempliċi u ħafifa

Il-krejn tar-raġġ wieħed MH għandu struttura relattivament sempliċi u ħafifa, li tagħmilha faċli biex tinstalla u tiżżarma. Dan inaqqas ukoll il-ħtieġa għal infrastruttura jew modifiki tqal għall-workshop jew bitħa, u jagħmilha ideali għal setups iżgħar jew temporanji.

3. Effiċjenti għal rfigħ ta 'duty medju

Il-krejn huwa ddisinjat għal applikazzjonijiet ta 'rfigħ ta' duty medju, tipikament jimmaniġġja tagħbijiet bejn 3 sa 20 tunnellata. Dan jagħmilha adattata għal firxa wiesgħa ta 'kompiti f'workshops mekkaniċi, imħażen, u siti ta' kostruzzjoni mingħajr il-bżonn ta 'tagħmir aktar kumpless jew tqil.

4. Versatilità

Krejnijiet ta 'l-irfid b'raġġ uniku MH jistgħu jintużaw kemm f'ambjenti ta' ġewwa kif ukoll ta 'barra. Il-mobilità tagħhom tippermettilhom jimmaniġġjaw materjal ġewwa workshop jew jimxu liberament fi tarzna miftuħa. Din il-versatilità tagħmilhom adattabbli għal diversi industriji, bħall-manifattura, il-kostruzzjoni, u l-loġistika.

5. Mobilità u flessibilità

Ħafna krejnijiet tal-irfid MH huma mgħammra bir-roti jew jimxu fuq il-binarji, li jippermettilhom jiġu mċaqalqa faċilment f'postijiet differenti fil-workshop jew bitħa. Dan jipprovdi flessibilità fl-immaniġġjar tal-materjal u jagħmilha aktar faċli biex timmaniġġa tagħbijiet f'punti multipli.

6. Disinn li jiffranka l-ispazju

Id-disinn tar-raġġ uniku jirrikjedi inqas headroom meta mqabbel ma 'krejnijiet tal-irfid b'raġġ doppju, li jagħmilha tajbin għal spazji b'restrizzjonijiet ta' għoli. L-użu effiċjenti tal-ispazju tiegħu jippermetti wkoll aktar spazju għal attivitajiet jew tagħmir ieħor fl-ispazju ta 'xogħol.

7. Faċilità ta 'operazzjoni

Il-krejnijiet tal-irfid b'raġġ wieħed MH jiġu b'kontrolli sempliċi, bħal pendent jew kontrolli remoti, li jippermettu tħaddim faċli u preċiż. L-operaturi jistgħu jneħħu, ibaxxu, u jċaqalqu tagħbijiet mingħajr periklu u effiċjenti b'taħriġ minimu.

8. Manutenzjoni baxxa

Il-kostruzzjoni sempliċi tal-krejn tar-raġġ wieħed MH tittraduċi għal spejjeż ta 'manutenzjoni aktar baxxi. Anqas komponenti jfissru inqas punti potenzjali ta 'falliment, li jnaqqas il-probabbiltà ta' tqassim u jtawwal il-ħajja tat-tagħmir b'rekwiżiti ta 'manutenzjoni minima.

9. Customizzabbli

Dawn il-krejnijiet jistgħu jiġu personalizzati f'termini ta 'medda, għoli, u kapaċità ta' tagħbija biex jissodisfaw il-bżonnijiet speċifiċi ta 'workshop jew tarzna. Kemm jekk għal workshop żgħir jew spazju industrijali akbar, il-krejn jista 'jkun imfassal għad-dimensjonijiet meħtieġa u l-ispeċifikazzjonijiet tal-irfigħ.

10. Karatteristiċi ta 'sigurtà mtejba

Krejnijiet ta 'l-irfid b'raġġ uniku MH huma mgħammra b'karatteristiċi ta' sigurtà bħal swiċċijiet ta 'limitu, brejkijiet u waqfiet tat-tarf biex jiżguraw tħaddim sikur. Dawn il-karatteristiċi jipprevjenu tagħbija żejda u vjaġġar eċċessiv, u jnaqqsu r-riskju ta 'inċidenti waqt l-operazzjoni.

11. Ħin qasir taċ-ċomb

Id-disinn sempliċi u l-komponenti standardizzati jfissru li l-krejnijiet tal-irfid ta 'raġġ wieħed MH huma spiss disponibbli b'ħinijiet ta' ċomb iqsar għall-produzzjoni u l-kunsinna. Dan jippermetti lin-negozji biex il-krejn tagħhom jibda jaħdem malajr, u jimminimizza l-ħin ta 'waqfien.

12. Portabbiltà (għal mudelli mobbli)

Xi krejnijiet ta 'raġġ wieħed MH huma ddisinjati bir-roti jew kastors, li jagħmluhom portabbli u jippermettilhom jiġu rilokati fil-workshop jew bitħa. Dan huwa partikolarment ta 'vantaġġ għan-negozji li għandhom bżonn soluzzjonijiet flessibbli għall-immaniġġjar tal-materjal f'oqsma multipli.

Sommarju tal-Vantaġġi:

Kosteffikaċiu ekonomiku

Struttura sempliċi u ħafifa

Effiċjenti għalIrfigħ ta 'duty medju

ĦafnaversatiliGħal użu ta 'ġewwa u ta' barra

Mobilitàu flessibilità fil-workshop jew bitħa

Disinn li jiffranka l-ispazju

Faċli biex toperab'kontrolli faċli għall-utent

Manutenzjoni baxxau durabbli

Customizzabbligħal rekwiżiti speċifiċi ta 'workshop jew tarzna

Karatteristiċi ta 'sigurtà mtejbagħal operazzjoni sigura

Ħin qasir taċ-ċombgħal setup malajr

PortabbliGħal rilokazzjoni fl-ispazju ta 'xogħol

Fil-qosor, ilMH Beam Uniku Gantry Cranehija għażla prattika u effiċjenti għal kompiti ta 'rfigħ ta' duty medju, li toffri taħlita ta 'kosteffikaċja, faċilità ta' użu, flessibilità, u sigurtà għall-immaniġġjar tal-materjal f'diversi industriji.



IlMH Beam Uniku Gantry Cranehuwa użat ħafna f'diversi industriji minħabba l-versatilità tagħha, l-effikaċja tal-kost, u l-abbiltà li jimmaniġġjaw kompiti ta 'rfigħ ta' duty medju. Hawn huma xi applikazzjonijiet komuni tal-krejn tal-irfid tar-raġġ wieħed MH:

1. Workshops mekkaniċi

Użat biex jerfa 'u jiċċaqlaq komponenti tal-makkinarju, għodda, u partijiet tqal. Jgħin fl-assemblaġġ, iż-żarmar u r-rilokazzjoni ta 'tagħmir mekkaniku, u jagħmel l-operazzjonijiet aktar effiċjenti fil-workshops tal-karozzi, aerospazjali u mekkaniċi ġenerali.

2. Imħażen

Krejnijiet ta 'l-irfid b'raġġ uniku MH huma impjegati biex jimmaniġġjaw oġġetti u materjali tqal f'imħażen. Huma ideali għat-tagħbija u l-ħatt tal-pallets, ċestuni, jew materjali kbar minn trakkijiet, u jittrasportawhom lejn żoni ta 'ħażna, inaqqsu x-xogħol manwali u jħaffu l-proċessi.

3. Pjanti tal-manifattura u l-fabbrikazzjoni

Fil-faċilitajiet tal-manifattura, dawn il-krejnijiet jintużaw biex jittrasportaw materja prima, prodotti semi-lesti, u lesti fi stadji differenti tal-produzzjoni. Huma partikolarment utli fil-fabbrikazzjoni ta 'folji kbar tal-metall, pajpijiet, u komponenti strutturali oħra.

4. Siti tal-kostruzzjoni

Fis-siti tal-kostruzzjoni, il-krejn MH Gantry jgħin fl-irfigħ u l-ippożizzjonar materjali tal-bini bħal travi tal-azzar, blokki tal-konkrit, u tagħmir kbir. Jiffaċilita l-immaniġġjar tal-materjal effiċjenti, li jippermetti lill-ekwipaġġi tal-kostruzzjoni jtemmu l-kompiti aktar malajr u mingħajr periklu.

5. Btieħi ta 'materjal ta' barra

Użati f'ambjenti ta 'barra bħal btieħi tal-ħażna tal-materjal, dawn il-krejnijiet jgħinu fl-immaniġġjar ta' materjali bl-ingrossa bħal pjanċi tal-azzar, pajpijiet, u injam. Il-kapaċità tagħhom li joperaw fi spazji miftuħa u fuq il-binarji tagħmilhom ideali għall-organizzazzjoni u l-moviment ta 'materjali tqal f'dawn l-issettjar.

6. Workshops tal-Karozzi

Fil-ħwienet tat-tiswija tal-karozzi, il-krejn jintuża biex jerfa 'u jittrasporta magni, trasmissjonijiet, u komponenti kbar oħra tal-vettura. Huwa jgħin fl-iżmarjar u l-assemblaġġ mill-ġdid tal-vetturi, u jagħmel it-tiswijiet u l-manutenzjoni aktar effiċjenti u inqas intensivi fix-xogħol.

7. Portijiet u btieħi tat-tbaħħir

Krejnijiet ta 'l-irfid b'raġġ uniku MH jintużaw biex jitgħabbew u jħottu kontenituri, ċestuni, u tagħbija oħra minn trakkijiet jew vapuri. Huma partikolarment ta 'għajnuna fi tarzni tat-tbaħħir iżgħar jew imħażen bi spazju limitat fejn krejnijiet ta' l-għoli jistgħu ma jkunux fattibbli.

8. Btieħi tal-manutenzjoni tal-ferrovija

Dawn il-krejnijiet jintużaw fil-btieħi tal-ferrovija biex jerfgħu u jiċċaqalqu komponenti tal-ferrovija tqal, bħal roti, fusien, u partijiet oħra tal-ferrovija, waqt il-manutenzjoni jew tiswijiet. Il-mobilità u l-flessibilità tagħhom jippermettulhom jaħdmu f'oqsma differenti tat-tarzna.

9. Installazzjoni tal-makkinarju

Krejnijiet ta 'l-irfid b'raġġ uniku MH jintużaw biex jerfgħu u jpoġġu makkinarju tqil waqt l-installazzjoni f'fabbriki, pjanti, jew workshops. Dan jgħin biex inaqqas il-ħin u x-xogħol meħtieġ għall-installazzjoni ta 'tagħmir kbir, itejjeb l-effiċjenza f'ambjenti industrijali.

10. Immaniġġjar tal-moffa fil-manifattura

F'industriji li jużaw forom tqal, bħal injezzjoni tal-plastik jew ikkastjar tal-metall, il-krejnijiet tal-irfid MH huma essenzjali għall-irfigħ u l-moviment ta 'forom kbar bejn il-magni. Huma jiżguraw immaniġġjar sigur ta 'oġġetti goffi, u jnaqqsu r-riskju ta' ħsara jew korriment.

11. Rekwiżiti temporanji ta 'rfigħ

Meta l-workshops jew il-fabbriki jeħtieġu soluzzjonijiet ta 'rfigħ temporanji għal proġetti speċifiċi jew waqt espansjonijiet, il-krejnijiet li jistgħu jinġarru MH Gantry huma ideali. Il-mobilità tagħhom tippermettilhom jiġu rilokati faċilment u mwaqqfa kif meħtieġ għal kompiti għal żmien qasir.

12. Linji ta 'assemblaġġ

F'industriji b'linji ta 'assemblaġġ, krejnijiet ta' l-irfid ta 'raġġ wieħed MH jgħinu fit-trasport ta' komponenti tqal minn stazzjon għal ieħor. Huma jtejbu l-fluss tax-xogħol billi awtomatizzaw l-irfigħ u l-moviment tal-partijiet, li tħaffef il-produzzjoni u tnaqqas il-ħtieġa għal xogħol manwali.

13. Pajpijiet u fabbrikazzjoni tas-sezzjoni tal-azzar

Krejnijiet ta 'l-irfid b'raġġ uniku MH huma użati ħafna f'impjanti tal-manifattura tal-pajpijiet u ħwienet tal-fabbrikazzjoni tal-azzar biex jimmaniġġjaw materjali twal u tqal bħal travi tal-azzar, pajpijiet, u folji tal-metall. Huma jgħinu fl-irfigħ u l-ippożizzjonar ta 'materjali għall-qtugħ, l-iwweldjar, jew l-immuntar.

14. Tarznari

Fil-bini tal-vapuri u l-manutenzjoni, il-krejnijiet tal-irfid MH jneħħu partijiet tqal bħal magni, ankri, jew skrejjen. Il-flessibilità tagħhom tippermettilhom jiċċaqalqu partijiet madwar it-tarzna u jpoġġuhom għal tiswijiet jew assemblaġġ.

15. Faċilitajiet ta 'tiswija ta' barra

Dawn il-krejnijiet huma ideali għal faċilitajiet ta 'tiswija ta' barra fejn makkinarju jew tagħmir kbir jeħtieġ li jiġu msewwija jew miżmuma. Jistgħu jneħħu u jittrasportaw tagħmir għal tiswijiet jew manutenzjoni, u jagħmlu l-operazzjonijiet aktar effiċjenti f'ambjenti ta 'barra.

Sommarju tal-Applikazzjonijiet:

Workshops mekkaniċi: Partijiet tal-makkinarju li jiċċaqalqu u jerfgħu.

Imħażen: Immaniġġjar ta 'oġġetti u materjali tqal.

Pjanti tal-manifattura: It-trasport ta 'materja prima u prodotti lesti.

Siti tal-kostruzzjoni: Materjali u tagħmir tal-bini.

Btieħi ta 'materjal ta' barra: Torganizza u tiċċaqlaq materjali bl-ingrossa.

Workshops tal-Karozzi: Assistenza fit-tiswija u l-manutenzjoni tal-vetturi.

Portijiet u tarzni tat-tbaħħir: Tagħbija \/ ħatt tal-merkanzija.

Btieħi tal-manutenzjoni tal-ferrovija: Nimxu partijiet tal-ferrovija għat-tiswija.

Installazzjoni tal-makkinarju: Pożizzjonar ta 'makkinarju tqil.

Immaniġġjar tal-moffa: Nimxu forom kbar fil-manifattura.

Irfigħ temporanju: Soluzzjonijiet flessibbli ta 'rfigħ għal kompiti għal żmien qasir.

Linji ta 'assemblaġġ: It-trasport ta 'partijiet tqal tul linji ta' produzzjoni.

Fabbrikazzjoni tal-azzar u tal-pajpijiet: Immaniġġjar ta 'materjali twal u tqal.

Tarznari: Irfigħ ta 'partijiet tal-vapuri għall-assemblaġġ u t-tiswija.

Faċilitajiet ta 'tiswija ta' barra: Irfigħ ta 'tagħmir tqil għat-tiswija.

Bħala konklużjoni, ilMH Beam Uniku Gantry Cranehija għodda versatili għall-irfigħ u tiċċaqlaq tagħbijiet ta 'duty medju f'varjetà ta' industriji, mill-manifattura u l-kostruzzjoni għal tiswija u ħażna. Il-mobilità, il-flessibilità u l-effiċjenza tal-kost tagħha jagħmluha xierqa kemm għal applikazzjonijiet ta 'ġewwa kif ukoll ta' barra.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
