Krejn tal-irfid bil-cantilever

A krejn tal-irfid bil-cantileverhija tip ta 'sistema ta' rfigħ ta 'l-għoli li tgħaqqad id-disinn strutturali ta' krejn tal-irfid mal-firxa estiża ta 'cantilever. B'differenza mill-krejnijiet tradizzjonali tal-irfid, li huma sostnuti fuq binarji jew roti u tagħbijiet ta 'lift f'qafas definit, krejn tal-irfid cantilevered jinkludi li jipproġettaw armi (cantilevers) li jestendu lil hinn mis-saqajn tal-krejn. Dawn l-estensjonijiet jipprovdu overhang addizzjonali, li jippermetti lill-krejnijiet biex jerfgħu u jpoġġu tagħbijiet barra l-medda ewlenija tal-istruttura tal-krejn.

Dan id-disinn huwa partikolarment utli f'ambjenti industrijali fejn il-materjali għandhom jiġu mċaqalqa lil hinn mil-limiti tar-runway tal-krejn, bħal fuq ostakli jew fi spazji tax-xogħol dojoq. Is-sezzjoni Cantilever tista 'tkun tinsab fuq wieħed jew iż-żewġt itruf tal-irfid u tippermetti użu aħjar ta' spazju ta 'l-art u flessibilità akbar fl-operazzjonijiet.

Karatteristiċi ewlenin:

Żieda fil-firxagħat-tagħbija \/ ħatt barra l-firxa tal-ferrovija

Versatilitàkemm f'applikazzjonijiet ta 'ġewwa kif ukoll ta' barra

Flessibilità msaħħagħall-immaniġġjar ta 'tagħbijiet skomdi jew eċċessivi

Tipikament użat fit-tarznari, tarzni tal-fabbrikazzjoni, imħażen, u terminali tal-kontejners

Id-disinn tal-cantilever għandu wkoll rwol kruċjali fil-kontrobilanċjar tat-tagħbija tal-krejn, iżomm l-istabbiltà u jtejjeb is-sigurtà operazzjonali. Sew jekk fissi jew mobbli, krejnijiet tal-irfid bil-cantilevers huma essenzjali fl-operazzjonijiet moderni tal-immaniġġjar tal-materjal fejn il-krejnijiet konvenzjonali jistgħu jonqsu.

Komponenti tal-qalba plc, magna, bearing, gearbox, mutur, bastiment tal-pressjoni, irkaptu, pompa

Post tal-Oriġini Henan, iċ-Ċina

Piż (kg) 9000 kg

Vidjow li joħroġ mill-ispezzjoni pprovduta

Rapport tat-Test tal-Makkinarju pprovdut

Isem tal-Prodott Mg Mudell Double Girder Gantry Crane

Crane tat-tip doppju girder gantry crane

Dazju tax-Xogħol A3 ~ A7

Modalità ta 'Kontroll Linja Pendent, Kontroll mill-Bogħod, Kontroll tal-Kabina

Veloċità tal-ivvjaġġar 50 m \/ min

Vultaġġ 3P 380V 50 \/ 60Hz jew personalizzat

Partijiet elettriċi ewlenin Schneider \/ ABB \/ Siemens

Kulur isfar, aħmar jew customzied

Temperatura tax-xogħol -20 ~ 40 grad

Vultaġġ tal-Kontroll DC -24 \/ 36V

Girder Prinċipali (raġġ tal-pont)

Ir-raġġ orizzontali li jkopri madwar l-istruttura tal-krejn.

Jappoġġja l-parank u t-trolley.

Fid-disinji tal-cantilever, il-girder jista 'jestendi lil hinn mis-saqajn ta' sostenn biex jiffurmaw l-armi cantilever.

Driegħ (i) cantilever

Porzjonijiet estiżi tal-girder prinċipali jisporġu lil hinn mis-saqajn tal-krejn.

Ħalli l-krejn jerfa 'jew ipoġġi tagħbijiet barra ż-żona tax-xogħol prinċipali tal-krejn.

Jista 'jkun fuq wieħed jew iż-żewġt itruf tal-krejn.

Saqajn (kolonni ta 'appoġġ)

Strutturi vertikali li jappoġġjaw il-girder ewlieni.

Ittrasferixxi t-tagħbija mal-art jew il-binarji.

Jista 'jkun riġidu jew ikollhom roti għall-mobilità.

Trolley

Unità mobbli li timxi tul il-girder prinċipali.

Iġorr il-mekkaniżmu ta 'l-irfigħ.

Iċċaqlaq it-tagħbija orizzontalment tul il-medda tal-krejn, inkluż fuq iż-żona cantilevered.

Parank

Il-mekkaniżmu ta ’rfigħ marbut mat-trolley.

Jinkludi ganċ, ħabel jew katina, u mutur għall-irfigħ \/ tnaqqis tat-tagħbija.

Jista 'jkun elettriku, pnewmatiku, jew manwali.

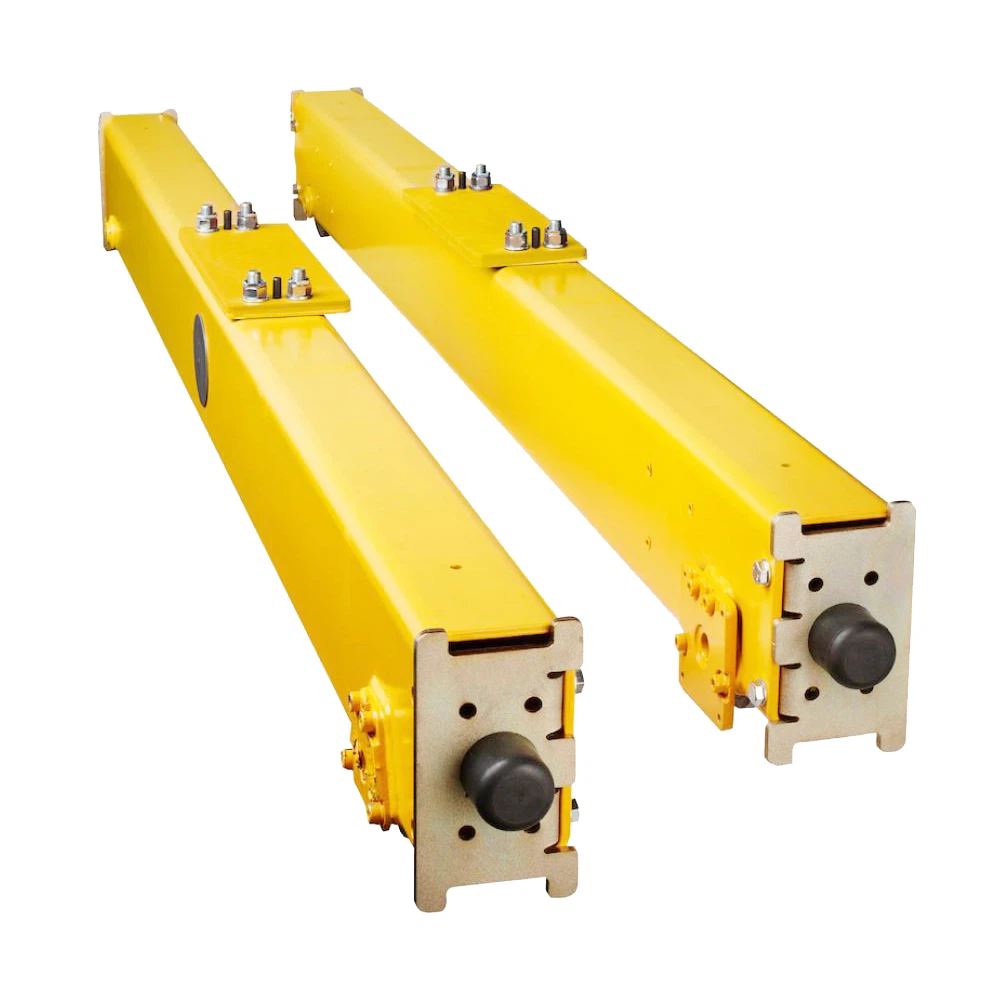

Tarbji tat-tarf \/ assemblaġġi tar-roti

Jinsabu fil-qiegħ tas-saqajn.

Jista 'jinkludi roti għall-moviment tal-krejn tul binarji (immuntati bil-ferrovija) jew tajers tal-gomma (krejnijiet tal-irfid tal-gomma).

Ħalli l-krejn jiċċaqlaq lonġitudinalment.

4. Mekkaniżmu tal-ivvjaġġar tal-kranna

1) Ir-roti tal-krejn huma mmuntati fuq il-vaguni tat-tarf u huma responsabbli biex jiggwidaw il-krejn tul il-binarji (għal sistemi bbażati fuq il-binarji) jew direttament fuq il-wiċċ (għal sistemi tal-gomma-għajjien) .rails: għal krejnijiet ta 'l-irfid Goliath ibbażati fuq il-binarji, il-linji tal-ferrovija huma ffissati fuq l-art f'qassim dritta jew mgħawweġ. Ir-roti tal-ġarr tat-tarf isegwu dawn il-linji tal-ferrovija, li jippermettu li l-krejn jimxi tul triq predeterminata. Il-binarji huma tipikament magħmula minn azzar heavy-duty biex jimmaniġġjaw il-piż tal-krejn u t-tagħbija tiegħu. Tires tal-buq: Fil-każ ta 'krejnijiet Goliath għajjien tal-gomma, il-krejn jiċċaqlaq fuq tajers kbar u durabbli, li jippermettilha timxi liberament f'żoni miftuħa. Din is-sistema tipprovdi flessibilità u mobilità akbar, speċjalment f'ambjenti ta 'barra bħal tarznari jew siti ta' kostruzzjoni.

2) muturi tal-ivvjaġġar u sistema ta 'sewqan; il-muturi tal-ivvjaġġar huma responsabbli biex jaħdmu l-moviment tal-krejn tul il-linji jew wiċċ. Dawn il-muturi elettriċi huma tipikament installati fuq il-vaguni tat-tarf, b'mutur fuq kull ġarr tat-tarf għal krejnijiet ikbar jew mutur wieħed għal mudelli iżgħar.

Mekkaniżmu tas-sewqan: Il-mutur tal-ivvjaġġar huwa konness ma 'gearbox (ħafna drabi gearbox tat-tnaqqis) li tnaqqas il-veloċità tal-mutur u tittrasferixxi l-enerġija għar-roti. Din is-setup tiżgura moviment bla xkiel u kkontrollat.

Kontroll tal-veloċità aġġustabbli: Il-mekkaniżmu tal-ivvjaġġar tal-krejn normalment jippermetti kontroll tal-veloċità aġġustabbli, li jippermetti lill-operaturi jċaqalqu l-krejn bil-mod jew b'veloċità ogħla, skont ir-rekwiżiti operattivi.

3) Sistema ta 'kontroll għall-mekkaniżmu tal-ivvjaġġar; is-sistema ta' kontroll tal-krejn timmaniġġja l-moviment orizzontali tal-krejn, li tippermetti lill-operatur jikkontrolla l-veloċità, id-direzzjoni, u l-ippożizzjonar bil-faċilità. Din is-sistema tipikament tinkludi: pendent jew kontroll mill-bogħod: l-operaturi jistgħu jikkontrollaw il-mekkaniżmu tal-ivvjaġġar tal-krejn bl-użu ta 'kontroll tal-pendent jew kontroll mill-bogħod mingħajr fili, li jipprovdi flessibilità u sigurtà mtejba billi jippermetti lill-operatur jitbiegħed mill-krejn waqt l-operazzjoni.

Kontroll tal-kabina: F'mudelli ikbar, il-krejn jista 'jkollu kabina ta' operatur iddedikat fejn l-operatur jikkontrolla kemm il-movimenti ta 'rfigħ u vjaġġar. Drive ta' frekwenzavarjabbli (VFD): VFD jista 'jintuża biex jikkontrolla l-veloċità tal-mutur tal-ivvjaġġar, li jiżgura aċċelerazzjoni u deċellerazzjoni bla xkiel, li huwa kruċjali għal moviment sikur u preċiż, speċjalment meta tkun qed timmaniġġja tagħbijiet tqal jew sensittivi.

5.Trolley Mekkaniżmu li jivvjaġġa

1) It-trolley hija pjattaforma bir-roti li timxi tul il-girder ewlieni tal-krejn, li ġġorr il-parank u l-mekkaniżmu ta 'rfigħ. Hija parti essenzjali tal-krejn li tiffaċilita l-ivvjaġġar orizzontali tat-tagħbija.

It-tròli jista 'jkun tròli wieħed (fil-każ ta' disinji ta 'girder wieħed) jew trolley doppju (fil-każ ta' disinji doppji ta 'girder), skont il-konfigurazzjoni tal-krejn u l-kapaċità ta' rfigħ. It-trolley jista 'jkun iddisinjat għal kapaċità ta' ġarr ta 'tagħbija fissa jew għal tagħbija varjabbli li tiddependi fuq id-disinn, biex takkomoda tipi differenti ta' parank u piżijiet.

2) Roti u Sistema tal-Ferrovija; Ir-roti tat-trolley huma mmuntati fuq is-sistema tal-ferrovija (magħrufa wkoll bħala l-binarji tal-girder) fuq ir-raġġ ewlieni tal-krejn. Dawn ir-roti huma tipikament magħmula mill-azzar biex jifilħu t-tagħbija tqila u jipprovdu moviment bla xkiel tul il-girder.

Ir-roti jsegwu ferrovija li timxi tul it-tul kollu tal-girder ewlieni tal-krejn, li tippermetti lit-tròli jimxi orizzontalment mal-medda tal-krejn. F’xi disinni, ir-roti huma mmuntati fuq binarji f’forma ta ’V biex jipprovdu stabbiltà u jipprevjenu t-trolley milli jwarrab.

Arranġament tar-roti: Tipikament, erba 'roti jintużaw fuq it-trolley (tnejn fuq kull naħa) biex jiżguraw l-istabbiltà u anke d-distribuzzjoni tat-tagħbija. In-numru u l-konfigurazzjoni tar-roti jistgħu jvarjaw abbażi tar-rekwiżiti tad-disinn u tat-tagħbija tal-krejn.

Kontroll tal-veloċità varjabbli: Il-veloċità tal-ivvjaġġar tat-trolley tista 'tiġi aġġustata bl-użu ta' sewqan ta 'frekwenza varjabbli (VFD) jew sistemi oħra ta' kontroll tal-veloċità. Dan jiżgura li t-trolley jiċċaqlaq bil-veloċità ottimali, skont it-tagħbija, it-tip ta 'materjal li jkun qed jiġi mmaniġġjat, u r-rekwiżiti operattivi speċifiċi B'mod iktar komuni, il-moviment tat-trolley huwa kkontrollat ​​permezz ta 'sistema ta' kontroll elettriku jew tar-radju remot.

6.Crane Wheel

1) materjal; roti tal-krejn huma tipikament magħmula minn azzar ta 'grad għoli, trattat bis-sħana biex jiżgura d-durabilità u s-saħħa taħt tagħbijiet tqal. Il-materjal spiss ikun iffalsifikat azzar jew azzar fondut b'qawwa għolja tat-tensjoni, li joffri reżistenza eċċellenti għall-ilbies u d-deformazzjoni.

2) Ir-roti tal-krejn tal-kapaċità tat-tagħbija huma ddisinjati biex iġorru l-piż totali tal-krejn u l-piż tat-tagħbija li qed titneħħa. Il-kapaċità tagħhom li ġġorr it-tagħbija tiddependi fuq il-materjal, id-daqs, u d-disinn tar-roti. Ir-roti jqassmu dan il-piż b'mod uniformi mal-binarji jew il-wiċċ tal-art biex jiżguraw l-istabbiltà u jipprevjenu ħsara fl-infrastruttura.

3) Daqs u Dimensjonijiet Id-daqs tar-roti tal-krejn (dijametru, wisa ', u għoli tal-flanġ) huwa determinat abbażi tal-kapaċità tal-krejn, gauge tal-binarji, u ambjent operattiv. Ir-roti tal-Larger jintużaw għal kapaċitajiet ta' tagħbija ogħla, filwaqt li r-roti iżgħar huma adattati għal tagħbijiet eħfef jew krejni kompatti.

7.Crane Hook

1) Il-ganċ huwa materjal magħmul minn azzar ta 'liga ta' saħħa għolja jew azzar iffalsifikat biex jipprovdi durabilità superjuri, reżistenza għall-ilbies, u saħħa taħt tagħbijiet tqal. Itrattat bis-sħana għal ebusija msaħħa u biex tevita d-deformazzjoni taħt tensjoni estrema.

2) Il-ganċ huwa disinn; tipikament iddisinjat bi struttura f'forma ta 'U għall-faċilità ta' twaħħil ta 'bragi, ħbula, jew ktajjen. Disponibbli f'diversi forom u konfigurazzjonijiet ibbażati fuq l-applikazzjoni: ganċ wieħed: disinn sempliċi użat għal tagħbijiet eħfef jew inqas operazzjonijiet kritiċi.

Ganċ doppju: Iddisinjat biex iqassam indaqs tagħbijiet tqal, u jnaqqas l-istress fuq il-ganċ. Imqabbad ma 'qafla tas-sigurtà jew mekkaniżmu ta' qfil mgħobbi bir-rebbiegħa biex jipprevjeni diżimpenn aċċidentali tat-tagħbija.

3) Kapaċità ratata għal kapaċitajiet ta 'tagħbija speċifika (eż., 5 tunnellati, 10 tunnellati, 50 tunnellata, eċċ.), Skond ir-rekwiżiti ta' rfigħ tal-krejn.

Rotazzjoni Ħafna ganċijiet tal-krejn huma mmuntati fuq bearings li jduru biex jippermettu 360- rotazzjoni tal-grad, li tipprovdi flessibilità waqt l-immaniġġjar tat-tagħbija. Din il-karatteristika tnaqqas l-istress fuq il-braga jew il-ktajjen tal-irfigħ u tiżgura allinjament aħjar tat-tagħbija.

Sistema ta 'provvista ta' enerġija

Jipprovdi enerġija lis-sistemi tal-parank, tat-trolley, u tal-moviment.

Jistgħu jinkludu rukkelli tal-kejbil, sistemi festoon, jew bars tas-surmast.

.

Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu

1) Allarm li jinstema ': jarmi sirena qawwija jew ħoss ta' ħoss waqt operazzjonijiet kritiċi bħal: moviment tal-krejn (li jivvjaġġa tul binarji). It-tagħbija tal-irfigħ jew it-tnaqqis.

Attivazzjoni ta 'waqfien ta' emerġenza. Il-livelli ta 'volume huma tipikament aġġustabbli biex jiġi żgurat li l-ħoss ikun notevoli f'ambjenti storbjużi, bħal tarznari jew siti industrijali.

Allarm viżwali: Jinkludi d-dwal li jteptep, tipikament LED, immuntati fuq il-krejn. Il-koltieri huma spiss ikkodifikati għal twissijiet differenti (eż., Aħmar għal emerġenzi, isfar għal kawtela).

Awtomazzjoni: Is-sistema ta 'allarm hija integrata mal-pannell tal-kontroll tal-krejn u tattiva awtomatikament waqt avvenimenti speċifiċi, bħal: sejbien ta' tagħbija żejda.limit swiċċ attivazzjoni.Power falliment jew kundizzjonijiet ta 'difett.

4) Durabilità: Mibnija biex tiflaħ għal kundizzjonijiet ambjentali ħorox, bħal trab, umdità, u temperaturi estremi, li tiżgura prestazzjoni affidabbli f'ambjenti industrijali. Is-sistema ta 'allarm imtejba ta' sigurtà: twissi ħaddiema fil-viċin ta 'operazzjonijiet ta' krejn jew perikli, li tnaqqas ir-riskju ta 'inċidenti. Kuxjenza operazzjonali: Żomm l-operaturi infurmati dwar avvenimenti kritiċi jew difetti tas-sistema fil-ħin kritiku f'avvenimenti kritiċi jew difetti tas-sistema fil-ħin reali.

10. Apparat tas-Safezza

1) Għan: jipprevjeni l-krejn milli jerfa 'tagħbijiet lil hinn mill-kapaċità nominali tiegħu, u jnaqqas ir-riskju ta' falliment mekkaniku jew ħsara strutturali. Kif taħdem: is-sensuri jkejlu l-piż tat-tagħbija. Jekk it-tagħbija taqbeż il-limitu tax-xogħol sigur (SWL), is-sistema twaqqaf l-operazzjonijiet ta 'rfigħ u tikkawża allarm.

2) Karatteristiċi: Juri l-piż tat-tagħbija kurrenti. Jista 'jkun integrat ma' sistemi ta 'kontroll diġitali jew analog.

3) Għan tas-sistema ta 'waqfien ta' emerġenza: Jippermetti lill-operaturi jwaqqfu l-operazzjonijiet kollha tal-krejn immedjatament f'każ ta 'emerġenza. Kif taħdem: buttuna ħamra kbira, aċċessibbli faċilment hija installata fuq il-pannell tal-kontroll tal-krejn jew kontroll mill-bogħod. Matulha ppressat, hija tnaqqas l-enerġija għall-muturi kollha u t-twaqqif tal-operazzjonijiet istantanjament.

11. Modalità Kontrol

1) Ħarsa ġenerali tal-kontroll mill-bogħod: Jippermetti lill-operaturi jikkontrollaw il-krejn minn distanza bl-użu ta 'kontroll mill-bogħod mingħajr fili.

Karatteristiċi ewlenin: il-frekwenza tar-radju (RF) jew il-komunikazzjoni infra-aħmar (IR ).Compact, kontrolluri ergonomiċi bil-buttuni, joysticks, jew touchscreens.Control firxa tvarja skont is-sistema, tipikament sa bosta mijiet ta 'metri.

2) Ħarsa Ġenerali tal-Kontroll tal-Kabina: Il-krejn huwa mħaddem minn kabina abbord li tinsab fuq il-karatteristiċi tal-irfid.Key:

Mgħammar bil-joysticks, pannelli ta 'kontroll, u wirjiet ta' monitoraġġ għal operazzjoni preċiża. Jipprovdi lill-operatur b'ħarsa ċara u elevata taż-żona tax-xogħol. Kabini kkontrollati għall-klima għall-kumdità tal-operatur.

3) Kontrollur tal-Loġika Programmabbli (PLC) \/ Kontroll Awtomatizzat; Ħarsa ġenerali: Il-krejn huwa operat awtomatikament jew semi-awtomatikament bl-użu ta 'kmandi u sensuri pprogrammati minn qabel.

Sensers u encoders jiżguraw kontroll preċiż u pożizzjonament. Programmi kkurabbli għal kompiti ripetittivi jew speċjalizzati.

Skeċċ

Tekniku ewlieni

Hawn huma l-Vantaġġi ewlenin ta 'krejn ta' l-irfid b'kantilever:

Vantaġġi tal-krejn tal-irfid bil-cantilever

Żona tax-xogħol estiża

L-armi cantilever jippermettu li l-krejn jilħaq lil hinn mill-medda ewlenija, li jippermetti l-immaniġġjar tat-tagħbijietBarra l-binarji tal-ferrovija jew is-saqajn ta 'sostenn.

Utli f'xenarji fejn l-ispazju huwa limitat jew hemm ostakli.

Flessibilità mtejba tal-immaniġġjar tal-materjal

Jippermettitagħbija u ħattMinn żoni bħaltrakkijiet, pjattaformi, jew baċiriMingħajr ma jkun hemm bżonn li t-tagħbija tiġi mċaqalqa taħt il-qafas tal-krejn.

Użu effiċjenti tal-ispazju tal-paviment

Id-disinn tal-cantilever inaqqas il-ħtieġa għal clearances żejda jew navi,timmassimizza l-erja tal-paviment disponibbli.

Adattabbli għal diversi applikazzjonijiet

Ideali għaltarznari, terminali tal-kontejners, imħażen, btieħi tal-azzar, u ambjenti oħra heavy-duty jew barra li jeħtieġu firxa estiża.

Kosteffikaċi

F’ħafna każijiet, il-krejnijiet tal-irfid bil-cantilevers huma aktar ekonomiċi milli jinstallaw sistema ta ’krejn overhead sħiħa, speċjalment fiżoni miftuħafejn l-istrutturi ta 'appoġġ għall-bini mhumiex meħtieġa.

M’hemmx għalfejn tibni modifiki

Peress li l-krejnijiet tal-irfid humaFreestanding, m'għandhomx għalfejn ikunu mwaħħlin ma 'struttura ta' bini, u jagħmlu l-installazzjoni aktar sempliċi biex terġa 'tiġi stabbilita l-faċilitajiet eżistenti.

Disinn customizable

It-tul tal-cantilever u l-medda tal-krejn jistgħu jiġu personalizzati abbażi tar-rekwiżiti speċifiċi tal-immaniġġjar tat-tagħbija u t-tqassim tas-sit.

Żieda fl-effiċjenza operazzjonali

Tnaqqas il-ħin u l-isforz meħtieġa biex terġa 'tpoġġi t-tagħbijiet jew iċċaqlaqhom f'żoni li mhumiex direttament taħt il-medda tal-krejn prinċipali.

Il-krejnijiet tal-irfid ta 'Goliath jintużaw f'varjetà ta' industriji minħabba l-versatilità tagħhom, il-mobilità, u l-kapaċitajiet ta 'rfigħ tqil. Id-disinn tagħhom jagħmilhom adattati għal applikazzjonijiet ta 'barra fejn għandhom jiġu ttrattati materjali kbar u tqal. Hawn huma wħud mill-applikazzjonijiet ewlenin tal-krejnijiet tal-irfid Goliath

Il-bini tal-vapuri u t-tarznari; Applikazzjoni: Il-krejnijiet tal-irfid Goliath huma spiss użati fit-tarznari għall-kostruzzjoni u l-assemblaġġ tal-vapuri, kif ukoll għall-irfigħ tqil ta 'partijiet tal-vapuri u tagħmir kbir. Benefits: Dawn il-krejnijiet jistgħu jiċċaqalqu tul it-tul tat-tarzna, li jagħmluhom effettivi ħafna biex jerfgħu komponenti tqal, bħalma huma l-buq tal-vapuri, tagħmir kbir, u sezzjonijiet prefabbrikati.

Immaniġġjar tal-port u tal-kontejners; Applikazzjoni: Fil-faċilitajiet tal-port, il-krejnijiet tal-irfid Goliath jintużaw biex jimmaniġġjaw kontenituri u tagħbija kbira. Dawn il-krejnijiet huma essenzjali għat-tagħbija u l-ħatt ta 'kontenituri minn vapuri, li jiċċaqilqu tagħbija minn fuq il-baċir, u kontenituri ta' stivar.

Siti ta 'kostruzzjoni; Applikazzjoni: Fuq siti kbar ta' kostruzzjoni, partikolarment fi proġetti ta 'infrastruttura bħal pontijiet, digi, jew bini għoli, krejnijiet ta' l-irfid Goliath jintużaw biex jerfgħu u jiċċaqalqu materjali ta 'kostruzzjoni tqal, bħal travi ta' l-azzar, ċangaturi tal-konkrit, u strutturi ta 'prekast.

Industrija u manifattura tqila; Applikazzjoni: f'industriji bħall-azzar, il-karozzi, u l-manifattura tal-ajruspazju, il-krejnijiet tal-irfid Goliath huma wżati biex jiċċaqalqu makkinarju tqil, kolji tal-azzar, u partijiet fabbrikati kbar waqt il-produzzjoni jew l-immuntar.

Minjieri u barrieri; Applikazzjoni: Il-krejnijiet tal-irfid Goliath jistgħu jintużaw fl-industriji tal-minjieri u tal-barrieri biex jiċċaqilqu tagħmir tal-minjieri kbar, bħal tgħaffiġ, tħin, u sistemi tal-conveyor, jew biex jerfa 'u jittrasporta materjali estratti bħal blat u minerali.

Mills tal-azzar; Applikazzjoni: Fl-imtieħen tal-azzar, il-krejnijiet tal-irfid Goliath jintużaw biex jimmaniġġjaw prodotti tal-azzar kbar, bħal rombli, ċangaturi, billetti, u coils.Benefits: dawn il-krejnijiet jgħinu jiffaċilitaw l-immaniġġjar ta 'materjali tqal, sħun u goff fil-proċess ta' produzzjoni tal-azzar, fejn il-preċiżjoni u s-saħħa huma kritiċi.

Krejnproduzzjoni proċedura

1. Stadju tad-Disinn: Tifhem il-bżonnijiet speċifiċi tal-klijenti, inkluża l-kapaċità li ġġorr it-tagħbija, il-medda, l-għoli u l-ambjent tal-użu. Wettaq disinn preliminari skont il-bżonnijiet u l-iskema ta 'tpinġijiet, inkluż disinn strutturali, sistema ta' enerġija u disinn ta 'sistema ta' kontroll. Wettaq saħħa strutturali, stabbiltà u analiżi dinamika biex tiżgura li d-disinn jissodisfa l-istandards u l-ispeċifikazzjonijiet rilevanti.

2. Preparazzjoni tal-materjal: Agħżel materjali xierqa skont ir-rekwiżiti tad-disinn, bħal azzar b'qawwa għolja, liga tal-aluminju, eċċ., Biex tiżgura proprjetajiet mekkaniċi tajbin u durabilità. Ixtri l-materja prima u l-komponenti meħtieġa skont it-tpinġijiet tad-disinn, inklużi muturi, reducers, ganċijiet, sistemi ta 'kontroll, eċċ.

3. Ipproċessar u Manifattura: Aqta 'l-azzar u ipproċessa r-raġġ ewlieni, ir-raġġ tat-tarf u partijiet strutturali oħra skont id-dimensjonijiet tad-disinn. Qabbad il-partijiet maqtugħin bl-iwweldjar biex tifforma l-qafas strutturali ewlieni tal-krejn. Temm il-komponenti wweldjati, inkluż tħaffir, tidwir u tħin, biex tiżgura l-eżattezza tat-tqabbil ta 'kull komponent.

4. Assemblea: Assemblea preliminari tal-komponenti pproċessati biex tivverifika l-istabbiltà u t-tqabbil tal-istruttura. Installa l-mekkaniżmu tal-irfigħ, il-mekkaniżmu tat-tmexxija tat-trolley u l-mekkaniżmu tat-tmexxija tat-trolley biex jiżgura li l-partijiet kollha li jiċċaqalqu jistgħu jimxu sewwa.

5. Installazzjoni tas-Sistema Elettrika: Installa muturi, inverters, pannelli ta 'kontroll u komponenti elettriċi oħra biex tiżgura li s-sistema elettrika tkun imqabbda b'mod korrett. Irranġa l-linji tal-kejbil raġonevolment biex tiżgura s-sigurtà u s-sbuħija, u tnaqqas l-interferenza u l-ilbies.

6. Kummissjonar u Ittestjar: Ittestja l-funzjonijiet varji tal-krejn, inklużi sistemi ta 'rfigħ, ċaqliq, ibbrejkjar u allarm, biex jiżguraw li l-funzjonijiet kollha huma normali. Wettaq testijiet ta 'tagħbija sikura biex tiżgura li l-krejn jaħdem b'mod stabbli taħt tagħbija massima u jissodisfa l-istandards ta' sigurtà.

7. Spezzjoni u Kontroll tal-Kwalità: Wettaq spezzjonijiet ta 'kwalità fuq kull link tal-produzzjoni biex tiżgura li l-komponenti kollha jissodisfaw id-disinn u r-rekwiżiti standard. Wettaq ċertifikazzjoni ta 'kwalifika skond ir-regolamenti rilevanti biex tiżgura li t-tagħmir jissodisfa l-istandards nazzjonali u tal-industrija.

8. Kunsinna u Installazzjoni: Ittrasporta l-krejn manifatturat lejn is-sit tal-klijent. Installah fis-sit tal-klijent, inkluż l-iffissar tal-fondazzjoni, l-ikkummissjonar u l-konnessjoni tal-provvista tal-enerġija. Ipprovdi taħriġ tal-operazzjoni lill-klijenti biex tiżgura li jistgħu jużaw it-tagħmir b'mod sigur u effettiv, u jwasslu uffiċjalment għall-użu.

Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
