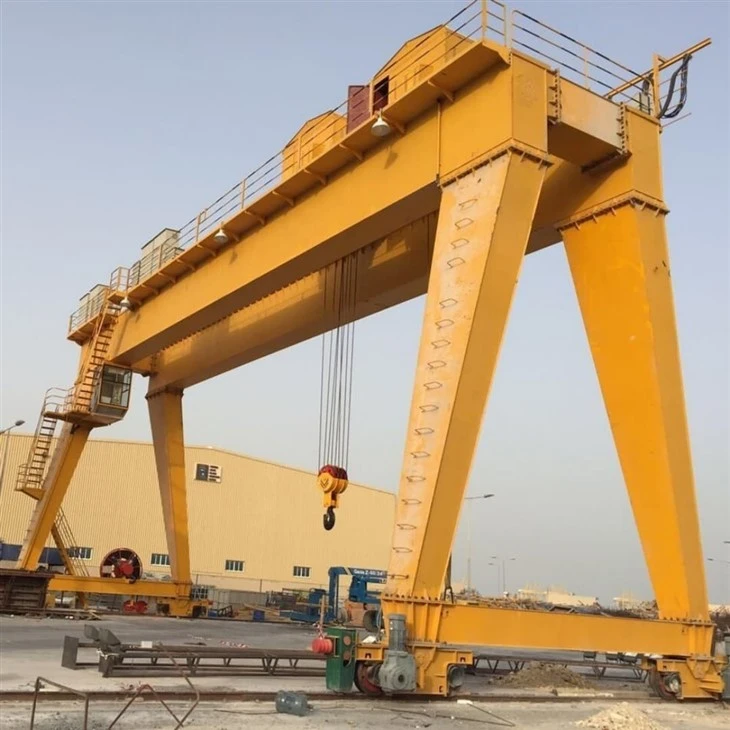

50 Tunnellata Precast Raġġ Irfigħ Gantry Crane



Il-50 tunnellata precast raġġ irfigħ gantry krejnhija soluzzjoni speċjalizzata ta' rfigħ tqil-disinjata primarjament għall-immaniġġjar u t-trasport ta' travi tal-konkrit precast, bħalI-travi, travi T-, travi kaxxa, u travi U-, fi proġetti ta’ kostruzzjoni u infrastruttura. Inġinerija għalpreċiżjoni, saħħa, u affidabbiltà, dan il-krejn għandu rwol kritiku f'tarzni precast, siti ta 'kostruzzjoni ta' pontijiet, u ċentri ta 'loġistika tat-trasport.

Dan il-krejn karatteristiċi adisinn ta 'gantry girder doppjub'mekkaniżmu ta 'rfigħ b'saħħtu li jiżgura l-irfigħ sikur u effiċjenti ta' travi tal-konkrit li jiżnu sa50 tunnellata. Jista 'jopera fuq binarji jew tajers tal-gomma, skont ir-rekwiżiti tal-mobilità tas-sit.

---

Karatteristiċi ewlenin:

Kapaċità ta 'rfigħ:50 tunnellata

Tul tal-medda:Customizable bbażati fuq id-daqs tar-raġġ u t-tqassim tarzna

Għoli ta 'rfigħ:Aġġustabbli, tipikament 6-20 metru

Struttura:Heavy duty-double girder b'disinn ta' kaxxa jew irfid

Unità tal-irfigħ:Parank tal-ħabel tal-wajer elettriku jew sistema tal-winċ b'-snanar ta' rfigħ b'saħħa għolja jew klampi tar-raġġ

Mobilità:Għażliet immuntati bil-ferroviji-jew tal-lastku-għajjien (RTG).

Sistema ta' Kontroll:Kontroll tal-kabina, kontroll mill-bogħod mingħajr fili, jew operazzjoni pendant

Sinkronizzazzjoni:Parank doppju jew irfigħ ta 'krejn doppju disponibbli għall-immaniġġjar tar-raġġ twil

---

Għażliet Speċjali tad-Disinn għall-Immaniġġjar tar-Raġġi Precast:

Spreaders tar-raġġ jew klampi tal-irfigħgħal distribuzzjoni sigura u uniformi tat-tagħbija

Sistemi ta' rfigħ sinkronizzatigħal travi twal jew tħaddim ta 'krejn tandem

Mekkaniżmi ta' kontra-tbandil u startjar/waqfien bil-modgħall-immaniġġjar sikur tal-materjal

Protezzjoni kontra t-temp fuq barra, inklużi kisi tax-xita u kisjiet reżistenti għall-korrużjoni-



Komponenti ewlenin: Magna, Bearing, Gearbox, Mutur, Gear

Post ta 'Oriġini: Henan, iċ-Ċina

Garanzija: 2 snin

Piż (KG): 50000 kg

Spezzjoni tal-vidjo ħierġa-:Pprovduta

Rapport tat-Test tal-Makkinarju: Ipprovdut

Applikazzjoni: Barra

Keywords:Gantry Crane

Kapaċità Rated tat-Tagħbija: 50Ton

Veloċità tal-ivvjaġġar Salib: 44.6m/min

Veloċità twila ta 'vjaġġar: 47.1m/min

Mod ta 'kontroll: kabina

Provvista ta 'enerġija: Rukkell tal-kejbil

Binarju tal-azzar: QU80

Enerġija: 3-phase AC 50HZ 380V





1.Double Girder Main Beam

Mibnija minnazzar strutturali ta'-qawwa għoljafi akaxxa-tip jew irfid-tipdisinn.

Jipprovdi l-istruttura orizzontali ewlenija biex tappoġġja l-mekkaniżmu tal-irfigħ.

Iddisinjat biex iġorr il-piż sħiħ tar-raġġi precast sa 50 tunnellata b'deflessjoni minima.

Funzjonijiet

Appoġġ għall-Mekkaniżmu tal-Irfigħ: Jospita t-tròli u l-parank li jwettqu l-kompiti tal-irfigħ.

Stabbiltà: Tiżgura l-istabbiltà tal-krejn billi tqassam it-tagħbijiet b'mod uniformi.

Effiċjenza: Iddisinjata biex tottimizza l-moviment tat-tagħbija madwar iż-żona tax-xogħol.

Konsiderazzjonijiet tad-Disinn

Rekwiżiti ta 'Tagħbija: Ikkalkulat ibbażat fuq it-tagħbija massima u l-forzi dinamiċi li l-krejn se jiltaqa' magħhom.

Span u Għoli: Dettat mid-daqs tal-ispazju tax-xogħol u l-għoli tal-irfigħ meħtieġ.

Fatturi ta 'Sigurtà: Jinkludi karatteristiċi bħal limiti ta' deflessjoni, reżistenza għall-għeja, u konformità mal-istandards tal-industrija (eż., FEM, CMAA).



Strutturi tar-riġlejn (Kolonni ta' Appoġġ)

Saqajn vertikali jgħaqqdu l-girder prinċipali mal-art jew mekkaniżmu li jivvjaġġa.

Magħmul minnprofili riġidi tal-azzarbiex tiġi żgurata l-istabbiltà strutturali.

Disponibbli fiA-qafas, kaxxa-riġel, jew portal-riġeldisinji, ibbażati fuq tqassim operattiv.



Mekkaniżmu tal-Irfigħ (Parank jew Winċ)

-Dazju tqilparank tal-ħabel tal-wajer elettriku jew sistema tal-winċiddisinjat għal kapaċità ta '50 tunnellata.

Jistgħu jinkludupunti ta' rfigħ wieħed jew doppju, skond it-tul tar-raġġ u l-metodu ta 'tqandil.

Mgħammra biklamps tar-raġġ jew travi spreaderbiex tqassam it-tagħbija b'mod uniformi u tevita l-ħsara tar-raġġ.







3.Tmiem il-Karozzi

Jinsabu fiż-żewġt itruf tal-trave prinċipali, dawn darroti tal-ivvjaġġar u muturi tas-sewqan.

Ħalli l-krejn jimxi tul il-binarji tal-artjew topera bħala agomma-gantry għajjien (RTG)għall-mobilità fuq uċuħ ċatti.

Inkludibuffers-xokkijietublokki tar-rotigħal moviment bla xkiel.

4.

Mekkaniżmu tal-Ivvjaġġar

Jippermetti moviment orizzontali tal-krejn tul it-tarzna tar-raġġ jew is-sit.

Jinkludimuturi tas-sewqan, roti, ger reducers, u brejkijiet.

Ikkontrollat ​​minnkonvertituri tal-frekwenza (VFDs)għal bidu bla xkiel, waqfien u regolazzjoni tal-veloċità.

5.Trolley mekkaniżmu li jivvjaġġa

1) Kompożizzjoni strutturali

Qafas tat-tròli: Il-qafas huwa tipikament magħmul minn azzar b'saħħa għolja- biex isostni t-tagħbija u jiflaħ it-tensjonijiet waqt it-tħaddim.

Sett tar-roti: It-tròli huwa mgħammar b'roti li jimxu fuq il-binarji tal-girder prinċipali. Dawn ir-roti ħafna drabi huma magħmula minn azzar imwebbes jew azzar fondut biex jiżguraw durabilità u reżistenza għall-ilbies.

Apparat tas-sewqan: Il-muturi elettriċi huma komunement użati biex jipprovdu l-qawwa meħtieġa għall-moviment tat-tròli A gearbox hija użata biex tikkontrolla l-veloċità u t-torque tal-moviment tat-trolley.Couplings jgħaqqdu l-mutur mal-gearbox u jiżguraw trasmissjoni bla xkiel tal-qawwa għar-roti.

.

2) Funzjoni tal-mekkaniżmu tat-tħaddim tat-tròli

Moviment Orizzontali: Il-funzjoni primarja tal-mekkaniżmu li jivvjaġġa tat-tròli hija li tmexxi t-tròli orizzontalment tul it-tul tat-travi prinċipali. Dan il-moviment jippermetti lill-krejn ipoġġi l-parank fuq post tat-tagħbija mixtieq.

Immaniġġjar tat-Tagħbija: Billi jimxi tul it-travi prinċipali, it-tròli jgħin fil-pożizzjoni tas-sistema tal-parank b'mod preċiż fuq it-tagħbija, li hija meħtieġa għall-irfigħ u t-trasferiment tal-merkanzija b'mod effiċjenti.

Trażmissjoni tal-Enerġija: Il-mekkaniżmu li jivvjaġġa tipikament juża muturi elettriċi u sistemi tal-irkaptu biex jipprovdi t-torque u l-veloċità meħtieġa għall-moviment tat-tròli. Il-muturi jistgħu jkunu jew AC jew DC, skont id-disinn u r-rekwiżiti tal-krejn.

Binarji u Roti: It-tròli jimxi fuq binarji li huma mmuntati fuq it-travi prinċipali. Ir-roti fuq it-tròli huma ddisinjati biex jivvjaġġaw tul dawn il-binarji, u jiżguraw moviment bla xkiel u stabbli. Ir-roti jistgħu jkunu mgħammra bi flanġi biex jipprevjenu moviment laterali u jżommu l-allinjament.

Mekkaniżmi tas-Sigurtà: Il-mekkaniżmu tal-ivvjaġġar huwa mgħammar b'karatteristiċi ta 'sikurezza bħal swiċċijiet tal-limitu, sistemi tal-ibbrejkjar, u sensuri ta' tagħbija żejda biex jipprevjenu inċidenti u jiżguraw it-tħaddim sikur tal-krejn.

6.Rota tal-krejn

1) Funzjoni tar-roti

Tagħbija li ġġorr: Fi krejn gantry girder prinċipali doppju, kull rota tappoġġja porzjon sinifikanti tat-tagħbija tal-krejn. Ir-roti għandhom ikunu ddisinjati biex jimmaniġġjaw kemm it-tagħbijiet statiċi kif ukoll dinamiċi imposti waqt l-operazzjonijiet ta 'rfigħ.

Immaniġġjar u Sigurtà tal-Materjal: Id-disinn tar-roti tal-krejn għandu jiżgura tħaddim sikur, speċjalment meta timmaniġġja tagħbijiet tqal jew ta 'daqs kbir. Ir-roti għandhom ikunu ddisinjati biex jimminimizzaw il-ħoss u l-vibrazzjonijiet waqt it-tħaddim.

Kompatibilità tal-Ferrovija: Ir-roti tal-krejn huma ddisinjati biex jimxu fuq tipi speċifiċi ta' ferrovija (eż., binarji ċatti jew mgħawġa). Id-daqs u l-għamla tal-flanġ tar-rota għandhom jaqblu mal-profil tal-ferrovija biex jiżguraw tħaddim tajjeb u bla xkiel.

2) Rekwiżiti tad-disinn

Materjal u Disinn: Ir-roti tal-krejn huma tipikament magħmulin minn azzar ta'-qawwa għolja jew ħadid fondut biex jifilħu t-tagħbijiet tqal u l-istress assoċjati mal-irfigħ u t-trasport tal-materjali. Id-disinn spiss jinkludi flanġ biex jiżgura allinjament xieraq u jipprevjeni r-roti milli jinqalgħu mill-binarji.

7.Crane Hook

Il-ganċ tal-krejn ta 'krejn gantry girder prinċipali doppju huwa komponent essenzjali użat għall-irfigħ u t-trasport ta' tagħbijiet tqal.

Disinn u Struttura

Materjal: Tipikament magħmul minn azzar ta'-saħħa għolja biex jiflaħ tagħbijiet tqal u jipprovdi durabilità.

Forma: Il-ganċ spiss ikollu forma ta' C-jew tarf bil-ponta biex iżżomm b'mod sikur bragi jew ktajjen tal-irfigħ.

Daqs u Kapaċità: Hija mfassla biex tqabbel il-kapaċità ta 'rfigħ tal-krejn, li tista' tvarja minn ftit tunnellati għal diversi mijiet ta 'tunnellati għal krejnijiet industrijali kbar.

Tipi ta' Snanar

Ganċ Uniku: Komuni f'applikazzjonijiet standard, użat għall-irfigħ ta 'tagħbija minn punt wieħed.

Double Hook: Użat meta tkun meħtieġa tagħbija aktar bilanċjata, ħafna drabi f'disinji ta 'trave prinċipali doppju għal kapaċitajiet ta' rfigħ ogħla.

Ganċ tal-Granċ: Fil-krejnijiet gantry, il-ganċ jista 'jiġi mmuntat fuq trolley jew granċi li jimxi tul il-girders.

Mutur

Il-mutur ta 'krejn gantry girder doppju prinċipali huwa komponent essenzjali li jipprovdi l-qawwa meħtieġa għall-irfigħ, l-ivvjaġġar, u xi kultant iddawwar is-sistema tal-parank jew tat-tròli tal-krejn. Il-klassifikazzjoni tal-qawwa tal-mutur għandha taqbel mal-kapaċità tal-krejn u t-tagħbija li jeħtieġ li jerfgħu. Tipikament, dawn il-muturi jvarjaw minn ftit kilowatts sa mijiet ta 'kilowatts, skont ir-rekwiżiti tal-irfigħ u tal-ivvjaġġar.

Il-muturi jistgħu jkunu mgħammra bi drives ta 'frekwenza varjabbli (VFDs) għal aġġustamenti ta' veloċità bla xkiel u iffrankar tal-enerġija. Sistemi ta 'sigurtà u kontroll bħal protezzjoni ta' tagħbija żejda, sistemi ta 'ibbrejkjar, u waqfiet ta' emerġenza huma inkorporati għal tħaddim sikur.

Il-mutur għandu jkun kompatibbli mal-provvista elettrika disponibbli fis-sit tat-tħaddim, li tista 'tvarja (eż., 380V/50Hz, 480V/60Hz). Il-mutur fi krejn gantry girder doppju prinċipali jintuża għal operazzjonijiet bħall-irfigħ ta' tagħbijiet tqal, iċċaqlaq il-krejn tul il-binarji (vjaġġar lonġitudinali), u xi kultant moviment laterali (vjaġġ trasversali) tal-how.

.

Sistema ta 'allarm tal-ħoss u tad-dawl u swiċċ tal-limitu

1) Sistema ta 'allarm tal-ħoss u tad-dawl

Krejn gantry ta' trave prinċipali doppju, użat komunement f'operazzjonijiet ta' xogħol tqil-, ħafna drabi jinkorpora mekkaniżmi ta' sikurezza bħal sistemi ta' allarm tal-ħoss u tad-dawl biex jiżguraw operazzjonijiet sikuri.

Allarm tal-Ħoss (Qrun/Buzzers): Dawn huma tipikament apparati qawwijin u li jinstemgħu li jarmu ħoss distintiv biex javża lin-nies fiż-żona tax-xogħol u madwarha. Il-livell tal-ħoss huwa ddisinjat biex ikun għoli biżżejjed biex jinstema 'fuq l-istorbju operattiv.

Allarm tad-Dawl (Dwal li Jteptep/Beacons): Sinjali viżwali, bħal dwal li jteptep jew beacons li jduru, jgħinu lill-persunal jgħarrfu viżwalment, speċjalment f'ambjenti storbjużi fejn allarmi tal-ħoss jistgħu ma jkunux biżżejjed.

2) Swiċċ tal-limitu

Swiċċ tal-limitu fuq Krejn Gantry ta 'Girder Main Doppju huwa mezz ta' sikurezza użat biex jipprevjeni li l-krejn jimxi lil hinn minn firxa indikata. Dan jiżgura l-protezzjoni kemm tal-krejn kif ukoll ta 'madwaru, kif ukoll kwalunkwe tagħbija li tittella'.

Funzjonijiet ewlenin ta' Swiċċijiet ta' Limitu:

Kontroll tal-Pożizzjoni: Is-swiċċ tal-limitu jgħin biex jimmonitorja u jikkontrolla l-pożizzjoni tat-tròli, tal-parank, u tal-irfid tal-krejn biex jipprevjeni vjaġġi żejda-u ħabtiet.

It-Tfigħ tas-Sigurtà: Jekk il-krejn jimxi wara l-limiti permessi tiegħu, is-swiċċ tal-limitu jindika lis-sistema ta 'kontroll biex twaqqaf il-mutur u tevita ħsara jew sitwazzjonijiet perikolużi.

Waqfien ta 'Emerġenza: Jista' jaġixxi bħala qtugħ ta' emerġenza biex jagħlaq il-krejn meta jersaq lejn il-limiti tal-binarju jew tal-ferrovija tiegħu, u jipprevjenih milli jidderalja jew jikkawża inċidenti.

Tipi ta' Swiċċijiet ta' Limitu Użati:

Swiċċijiet tal-Limitu Mekkaniċi: Attivati ​​b'kuntatt fiżiku, ħafna drabi bl-użu ta 'lieva jew kam li jqanqal is-swiċċ meta mċaqlaq mill-moviment tal-krejn.

Swiċċijiet ta' Limitu Elettroniċi: Uża sensuri (eż., sensuri induttivi, abilità jew ottiċi) għal skoperta mingħajr-kuntatt, li tipprovdi durabilità ogħla u tnaqqas ix-xedd u l-kedd.

Swiċċijiet tal-Limit Rotary: Tipikament użati f'applikazzjonijiet fejn il-moviment rotazzjonali jeħtieġ li jiġi mmonitorjat, bħal fil-paranki.

Swiċċijiet Lineari Limitu: Użati għal applikazzjonijiet fejn l-ivvjaġġar lineari huwa mmonitorjat, komunement misjuba fil-moviment tat-tròli.

10.Tagħmir tas-Sigurtà

1) 1. Apparat ta 'Protezzjoni ta' Tagħbija Eċċessiva

Funzjoni: Tipprevjeni l-krejn milli jerfgħu tagħbijiet li jaqbżu l-kapaċità nominali tiegħu.

2. Swiċċijiet tal-Limit

Funzjoni: Tipprevjeni l-krejn milli jimxi lil hinn minn firxa stabbilita waqt l-operazzjonijiet.

3. Buttuna ta' Waqfien ta' Emerġenza

Funzjoni: Tippermetti lill-operaturi jagħlqu malajr il-krejn f'każ ta 'emerġenza.

4. Apparat kontra l--Ħabta

Funzjoni: Tipprevjeni ħabtiet bejn il-krejn u strutturi jew tagħmir ieħor.

5. Kontroll tat-Tbandil tat-Tagħbija

Funzjoni: Tnaqqas it-tbandil tat-tagħbija waqt l-operazzjonijiet, li jista 'jkun perikoluż jekk mhux ikkontrollat.

6. Sistemi tal-Break

Funzjoni: Jiżgura li l-krejn jibqa 'f'pożizzjoni stazzjonarja meta ma jkunx miexi.

7. Interlocks tas-Sigurtà

Funzjoni: Tipprevjeni t-tħaddim tal-krejn jekk ċerti kundizzjonijiet ta 'sikurezza ma jintlaħqux.

8. Allarmi ta 'twissija u Dwal tas-Sinjal

Funzjoni: Twissija lill-persunal fil-viċinanza tal-moviment tal-krejn.

9. Apparat kontra l--Tipping

Funzjoni: Tħares kontra t-twaddib tal-krejn minħabba distribuzzjoni irregolari tat-tagħbija jew tagħbija eċċessiva.

10. Sistema ta 'tkessiħ għall-Muturi

Funzjoni: Tipprevjeni l-muturi milli jisħnu żżejjed waqt użu estiż.

11. Sistemi ta' Kontroll mill-bogħod

Funzjoni: Tippermetti lill-operaturi jikkontrollaw il-krejn minn distanza sigura.

12. Sistemi ta' Monitoraġġ tal-Krejnijiet

Funzjoni: Tipprovdi monitoraġġ ta'-ħin reali tal-parametri operattivi bħall-piż tat-tagħbija, il-veloċità, u l-pożizzjoni.

13. Għajnuniet għal Dawl u Viżibilità

Funzjoni: Jiżgura li l-operatur ikollu viżibilità ċara, speċjalment f'kundizzjonijiet ta'-dawl baxx.

11.Modalità ta 'Kontroll

1)1. Kontroll tal-Pendant

Deskrizzjoni: L-operatur tal-krejn juża pendant ta 'kontroll bil-fili biex jimmaniġġja l-moviment tal-krejn u l-parank.

Vantaġġi: Sempliċi biex tużah, kost-effettiv, u jipprovdi kontroll dirett minn distanza sigura.

Użu: Użat komunement f'operazzjonijiet stazzjonarji jew semi-stazzjonarji fejn l-operatur jista 'jkun qrib il-krejn.

2. Kontroll mill-bogħod tar-radju

Deskrizzjoni: L-operaturi jużaw unità ta 'kontroll mingħajr fili, li tikkomunika mal-krejn permezz ta' sinjali tar-radju.

Vantaġġi: Joffri aktar flessibilità peress li l-operatur jista' jikkontrolla l-krejn minn distanza akbar u jaċċessa żoni diffiċli-biex-ilħaq.

Użu: Ideali għal operazzjonijiet u ambjenti aktar kumplessi fejn il-mobilità tal-operatur hija essenzjali.

3. Kontroll tal-Kabina

Deskrizzjoni: L-operatur joqgħod f'kabina fuq il-krejn innifsu u jikkontrollah billi juża taħlita ta 'joysticks, buttuni, jew kontrolli oħra.

Vantaġġi: Tipprovdi dehra aħjar taż-żona tax-xogħol u preċiżjoni akbar fil-kontroll tal-krejn.

Użu: Adattat għal operazzjonijiet heavy-duty jew meta jkun meħtieġ livell ogħla ta' kontroll għall-ippożizzjonar u l-manuvrar.

4. Kontroll Awtomatizzat (Semi-Awtomatiku u Awtomatizzat għal kollox)

Deskrizzjoni: Il-krejn jista 'jiġi kkontrollat ​​minn kmandi programmati jew integrat ma' sistemi awtomatizzati għal tħaddim awtonomu.

Vantaġġi: Inaqqas l-intervent tal-bniedem, itejjeb il-preċiżjoni, u jsaħħaħ is-sigurtà għal ħidmiet ripetittivi.

Użu: Ħafna drabi jintuża f'operazzjonijiet ta'-skala kbira fejn huma meħtieġa effiċjenza għolja u tħaddim kontinwu.

5. Kontroll Ibridu

Deskrizzjoni: Tgħaqqad it-tħaddim manwali (bl-użu tal-kontroll pendent, remot, jew tal-kabina) ma 'karatteristiċi awtomatizzati li jistgħu jiġu ingaġġati kif meħtieġ.

Vantaġġi: Joffri versatilità għall-operaturi li jeħtieġu jaqilbu bejn modi manwali u awtomatizzati għal kompiti speċifiċi.

Użu: Komuni f'sistemi ddisinjati biex ikunu adattabbli għal diversi rekwiżiti operattivi.

12.Sketch



Tekniku prinċipali







1. Speċjalizzati għall-Immaniġġjar tar-raġġ precast

Inġinerija speċifikament biex tgħolli u tiċċaqlaqT-travi, I-travi, U-travi, utravi tal-kaxxa.

Mgħammra bispreaders tad-dwana jew klampi tal-irfigħbiex jimmaniġġjaw forom u daqsijiet ta 'raġġ li jvarjaw mingħajr ma jikkawżaw ħsara.

2. Kapaċità Għolja ta 'Rfigħ u Effiċjenza Operattiva

Kapaċi jerfgħu sa50 tunnellata, ideali għall-biċċa l-kbira tal-komponenti tal-konkrit minn medju-sa-kbar.

Tippermetti għaltqegħid rapidu u preċiżta 'travi, tnaqqas b'mod sinifikanti l-ħin tal-kostruzzjoni.

3. Applikazzjoni Flessibbli tas-Sit

Disponibbli fiferrovija-immuntat jew gomma-għajjien (RTG)konfigurazzjonijiet.

Adattat għat-tnejnbtieħi minn ġewwa precastusiti ta' kostruzzjoni fuq barra, inklużi proġetti ta 'pont u awtostradi.

4. Operazzjoni Sikura u Affidabbli

Integrata ma' sistemi ta' sikurezza bħal:

Protezzjoni ta 'tagħbija żejda

Swiċċijiet tal-limitu (irfigħ/vvjaġġar)

Teknoloġija kontra-tbandil

Buttuni ta' waqfien ta' emerġenza

Ittejjeb is-sigurtà fuq il-post tax-xogħol u timminimizza l-ħsara fit-tagħmir.

5. Sistema ta 'rfigħ customizable

Jista 'jiġi kkonfigurat biparanki singoli jew doppjigħall-immaniġġjar tar-raġġ twil.

Jappoġġjaoperazzjonijiet ta' rfigħ sinkronizzati, li jiżgura bilanċ u jipprevjeni t-tgħawwiġ tar-raġġ jew l-inklinazzjoni waqt l-irfigħ.

6. Durabbli u Reżistenti għat-temp-

Mibnija biazzar strutturali ta'-qawwa għoljau miksija għal reżistenza għall-korrużjoni.

Iddisinjat biex jiflaħambjenti ħarxa fil-beraħ, inklużi xita, riħ, u trab.

7. Faċilità ta 'Manutenzjoni

Disinn modulari u komponenti aċċessibbli jippermettumanutenzjoni konvenjenti u sostituzzjoni tal-parti.

Inaqqas il-ħin ta' waqfien u jtejjeb l-affidabbiltà fit-tul-.

8. Għażliet ta 'Kontroll versatili

Joffri modi ta' kontroll multipli:

Kontroll tal-kabinagħal viżibilità u preċiżjoni

Kontroll mill-bogħod mingħajr filigħall-mobbiltà u s-sigurtà tal-operatur

Kontroll pendentgħal operazzjonijiet bażiċi

Ittejjeb il-flessibbiltà operattiva skont il-ħtiġijiet tas-sit.

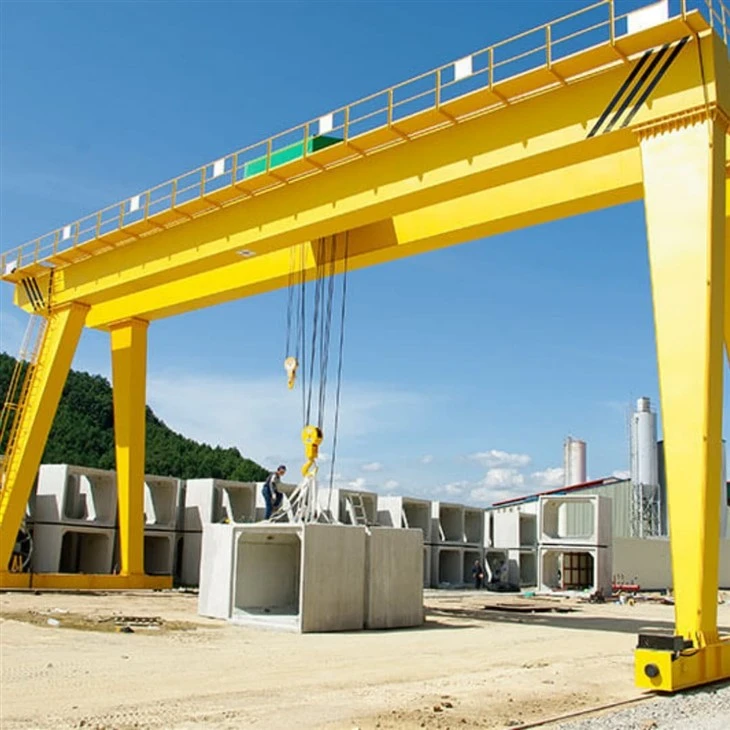

1. Tarzni tal-Konkrit Precast

Irfigħ u trasferimentT-travi, I-travi, U-travi, utravi tal-kaxxaminn forom tal-ikkastjar għall-karrijiet tal-ħażna jew tat-trasport.

Jiffaċilita effiċjentiloġistika internaf'faċilitajiet ta' manifattura tal-precast fuq-skala kbira.

Ittejjebeffiċjenza fl-immaniġġjar tal-prodott u jimminimizza l-ħsara tar-raġġ.

2. Proġetti ta' Kostruzzjoni ta' Pont

Essenzjali għalbini ta 'segmenti ta' pont precastwaqt il-kostruzzjoni tal-awtostrada, tal-ferroviji u tal-passaġġ.

Jippermetti pożizzjonament sigur u preċiż tar-raġġi matultnedija ta 'trave u assemblaġġ tal-gverta.

Jista 'jintuża f'konfigurazzjonijiet tandem għall-immaniġġjar tar-raġġ twil.

3. Metro u Infrastruttura Ferrovjarja

Użat fil-installazzjoni ta 'segmenti precast għal vijadotti tal-metro u pontijiet tal-ferrovija.

Mankijiet it-tqegħid ta 'ċangaturi tal-binarji prefabbrikati u travi ta 'appoġġf'siti tal-binarji elevati.

4. Proġetti ta' Highway elevati

Għandu rwol kritiku fitnedija segmentali ta' toroq elevati, speċjalment fejn l-aċċess huwa limitat.

Jippermetti malajr u sigurirfigħ ta' travi ta'-span twil, jimminimizzaw l-għeluq tal-karreġġjati jew it-tfixkil tas-sit.

5. Tarzni tal-Materjal tal-Kostruzzjoni

Jgħin fit-tagħbija/ħattkomponenti precast tqalfuq vetturi tat-trasport.

Użat għaltrasport ta' materjal fuq distanzi qosra{{0}f'żoni ta' waqfien u ħżin fuq-post.

6. Port u Terminals tal-Loġistika

Kultant użat fiċentri loġistika u portijietli jimmaniġġjaw materjali tal-kostruzzjoni u elementi precast.

Utli fit-trasferiment ta 'travi precast bejnvapuri, trakkijiet, u żoni tal-ħażna.

7. Kostruzzjoni ta' Diga u Impjant tal-Enerġija

Impjegat fiproġetti idroelettriċi jew kostruzzjoni ta’ digigħall-immaniġġjar ta 'strutturi tqal tal-konkrit u segmenti ta' rinfurzar.





1. Disinn u Inġinerija

Blueprint u Disinn Strutturali: It-timijiet tal-inġinerija jiddisinjaw il-krejn ibbażat fuq speċifikazzjonijiet, meta wieħed iqis il-piż, il-firxa, il-kapaċità tal-irfigħ u l-ambjent tax-xogħol.

Speċifikazzjonijiet tal-Komponent: Speċifikazzjonijiet dettaljati għal komponenti bħall-travi prinċipali, travi tat-tarf, sistema tal-parank, trolley, u komponenti elettriċi huma ppreparati.

2. Għażla tal-Materjal u Akkwist

Għażla tal-Materjal tal-Azzar: Materjali tal-azzar b'saħħa-għoli jintgħażlu għall-travi prinċipali, kolonni, u partijiet kritiċi oħra.

Akkwist: Materjali, bħal pjanċi tal-azzar, sezzjonijiet, boltijiet, u komponenti elettriċi, jinxtraw u jiġu spezzjonati għall-kwalità.

3. Qtugħ u Pre-Fabbrikazzjoni

Qtugħ u Formazzjoni: Il-komponenti tal-azzar huma maqtugħin, iffurmati u wweldjati f'forom preliminari skont l-ispeċifikazzjonijiet tad-disinn.

Assemblaġġ ta' -Fabrikazzjoni minn qabel: Komponenti bħal travi u travi huma mmuntati minn qabel- biex jivverifikaw li jaqblu sew flimkien.

4. Iwweldjar u Assemblea Strutturali

Iwweldjar: Travi prinċipali, kolonni, u komponenti strutturali oħra huma wweldjati biex jinħoloq qafas b'saħħtu. Tekniki speċjalizzati tal-iwweldjar jintużaw biex jiżguraw is-saħħa u d-durabilità.

Assemblaġġ Strutturali: It-travi prinċipali u t-travi tat-tarf huma mmuntati, u jiżguraw allinjament preċiż għal distribuzzjoni bilanċjata tat-tagħbija.

Kontroll tal-Kwalità: Il-ħjatat u l-ġonot tal-iwweldjar jiġu spezzjonati bl-użu ta' ttestjar mhux-distruttiv (eż. ittestjar ultrasoniku jew tar-raġġi X-) għal kwalunkwe difett strutturali.

5. Makkinar u Irfinar

Makkinar ta 'Partijiet: Partijiet kritiċi bħar-roti, komponenti tat-tròli, u paranki jgħaddu minn magni għal twaħħil xieraq u tħaddim bla xkiel.

Trattament tal-wiċċ: Il-partijiet tal-azzar huma mnaddfa u soġġetti għal trattamenti tal-wiċċ bħal sandblasting u kisi biex jipprevjenu s-sadid u jtejbu d-durabilità.

Pittura u Kisi: Kisjiet protettivi huma applikati għar-reżistenza tat-temp, bi primer segwit minn kowtijiet ta 'fuq.

6. Assemblaġġ ta 'Komponenti tal-Krejn

Assemblaġġ tal-Girder Prinċipali: Iż-żewġ travi prinċipali huma mmuntati u allinjati.

Installazzjoni tar-raġġ tat-tarf: It-travi tat-tarf huma mwaħħla mal-travi prinċipali, li jiffurmaw il-qafas tal-krejn.

Installazzjoni tal-parank u tat-tròli: Il-mekkaniżmu tal-parank u t-trolley huma mmuntati fuq il-binarji tal-trave prinċipali u ttestjati għall-allinjament u l-intoppi operattiv.

7. Installazzjoni ta' Sistemi Elettriku u ta' Kontroll

Wiring u Cableing: Il-wajers elettriċi huma installati għall-provvista tal-enerġija, ċirkwiti ta 'kontroll, u sistemi ta' sikurezza.

Panel tal-Kontroll u Karatteristiċi tas-Sigurtà: Il-pannell tal-kontroll huwa mmuntat, b'karatteristiċi ta 'sikurezza bħal swiċċijiet tal-limitu, waqfiet ta' emerġenza, u protezzjoni ta 'tagħbija żejda integrata u ttestjata.

Programmazzjoni tas-Sistema ta 'Kontroll: Is-sistema ta' kontroll tal-krejn hija pprogrammata u ttestjata għal tħaddim korrett.

8. Ittestjar u Assigurazzjoni tal-Kwalità

Ittestjar tat-Tagħbija: Il-krejn huwa soġġett għal testijiet tat-tagħbija biex jiżgura li jista 'jimmaniġġja l-kapaċità nominali tiegħu mingħajr problemi.

Ittestjar Operattiv: It-testijiet funzjonali huma mwettqa biex jiċċekkjaw il-movimenti, ir-rispons, is-sistemi tal-ibbrejkjar, u l-operazzjonijiet elettriċi.

Spezzjoni u Ċertifikazzjoni: Il-krejn jgħaddi minn spezzjonijiet finali biex jivverifika l-konformità mar-regolamenti u l-istandards tas-sigurtà. Iċ-ċertifikazzjoni tista' tinħareġ mill-awtoritajiet rilevanti.

9. Aġġustamenti Finali u Preparazzjoni għall-Kunsinna

Aġġustamenti Finali: Kull aġġustament minuri jsir biex jiġi żgurat tħaddim bla xkiel.

Dokumentazzjoni: Manwali tat-tħaddim, linji gwida ta 'manutenzjoni, u dokumenti ta' ċertifikazzjoni huma ppreparati għall-kunsinna.

Ippakkjar u Tbaħħir: Il-krejn huwa ppakkjat b'mod sikur għall-ġarr, u jiżgura li l-partijiet kollha jkunu protetti waqt it-transitu.

10. Installazzjoni u Kummissjonar (fis-Sit)

-Assemblaġġ fuq il-post: Il-krejn jiġi mmuntat fil-post tal-klijent jekk meħtieġ.

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
