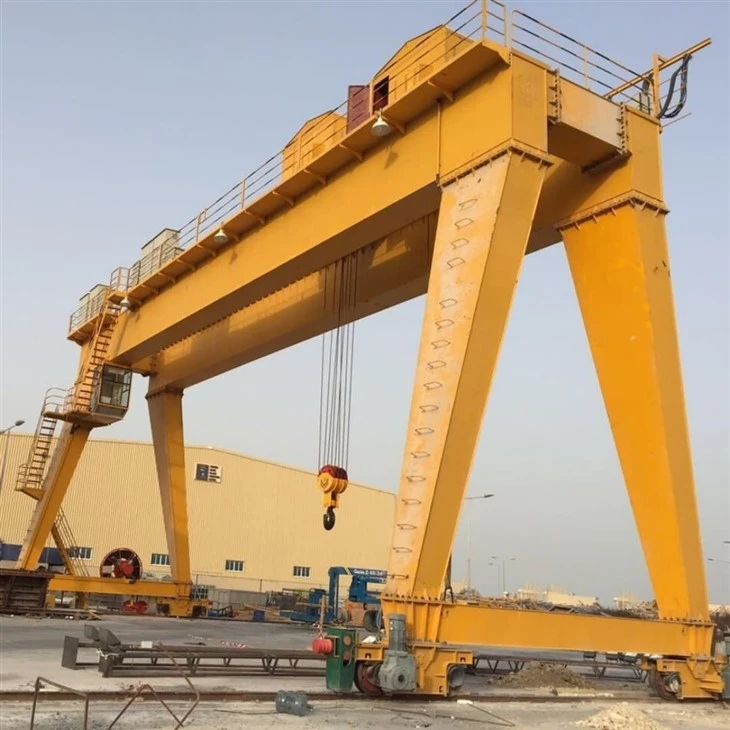

150 Tunnellata Parank Irfigħ Gantry Crane

Komponenti ewlenin: Gearbox, Motor, Gear

Post ta 'Oriġini: Ċina

Garanzija: 1 Sena

Piż (KG): 10000 kg

Spezzjoni tal-vidjo ħierġa-:Pprovduta

Rapport tat-Test tal-Makkinarju: Ipprovdut

Kapaċità Rated tat-Tagħbija: 50 Ton, 30 Ton, 40 tunnellata, 5 tunnellata, 20 Ton, 10 TON

Max. Għoli ta 'rfigħ: 30M

1.Double Girder Main Beams

Mibnija minn azzar ta'-qawwa għolja.

Appoġġ it-tagħbija kollha u ipprovdi mogħdija stabbli għat-tròli tal-parank.

Iddisinjati jew bi atravu tal-kaxxajewstruttura tal-irfid, skont il-kundizzjonijiet tas-sit u t-tul tal-medda.

Strutturi tar-riġlejn (Kolonni ta' Appoġġ)

Saqajn vertikali tal-azzar li jsostnu t-travi prinċipali.

Jistgħu jiġu ddisinjati fi anA-qafasjewkaxxa-tipstruttura.

Ittrasmetti t-tagħbija mill-girder għall-art jew il-binarji.

Parank Trolley

Mgħammar b'aParank jew vinċ tal-ħabel tal-wajer ta '150 tunnellata.

Tmur orizzontalment tul il-travi prinċipali biex tpoġġi t-tagħbija b'mod preċiż.

Jinkludi muturi ta' torque-għoli, sistemi tal-ibbrejkjar, u tanbur heavy-b'rombli ta' gwida.

Karatteristiċi ta 'protezzjoni ta' tagħbija żejda u regolazzjoni tal-veloċità għas-sigurtà u l-kontroll.

3.Tmiem il-Karozzi

Immuntat fuq iż-żewġ naħat tal-istruttura tal-gantry.

Fih il-roti tas-sewqan u mekkaniżmi motorizzatibiex jippermetti moviment tal-krejn tul il-binarji.

Karatteristiċi shock absorbers u buffers biex inaqqsu l-impatt u l-użu waqt it-tħaddim.

4.Mekkaniżmu tal-ivvjaġġar

Sistema motorizzata li tmexxi l-krejn gantry kollu tul il-binarju tax-xogħol.

Jinkludimuturi tas-sewqan, gearboxes, roti, u brejkijiet.

Ikkontrollat ​​għal aċċelerazzjoni u deċelerazzjoni bla xkiel waqt it-tħaddim.

5.Trolley mekkaniżmu li jivvjaġġa

1) Kompożizzjoni strutturali

Il-mekkaniżmu tal-ivvjaġġar tat-tròli fl-akbar krejnijiet tal-gantry jgħaqqad serje ta '-komponenti tal-azzar ta' saħħa għolja għall-integrità strutturali, sistemi avvanzati ta 'mutur u gearbox għall-moviment, u sistemi ta' sikurezza kkomplikati biex jiżguraw tħaddim preċiż u sigur.

2) Funzjoni tal-mekkaniżmu tat-tħaddim tat-tròli

Moviment Orizzontali tat-Trolli: It-tròli jimxi 'l quddiem u lura tul it-tul tal-pont tal-krejn. Dan jippermetti li t-tagħbija tkun pożizzjonata fuq diversi partijiet taż-żona tax-xogħol. Jiżgura li l-krejn jista 'jkopri medda wiesgħa, li jippermetti l-irfigħ u t-trasport ta' materjali tul iż-żona tax-xogħol magħżula.

Trasport tat-Tagħbija: It-tròli huwa mgħammar b'mekkaniżmu ta 'rfigħ (ganċ, morsa, jew apparat ieħor ta' rfigħ), li jista 'jtella', jiċċaqlaq u jirrilaxxa tagħbijiet. Il-funzjoni tal-ivvjaġġar tippermetti lill-operatur tal-krejn iċċaqlaq it-tagħbijiet b'mod preċiż fuq mogħdija speċifikata.

Trasport tat-Tagħbija: It-tròli huwa mgħammar b'mekkaniżmu ta 'rfigħ (ganċ, morsa, jew apparat ieħor ta' rfigħ), li jista 'jtella', jiċċaqlaq u jirrilaxxa tagħbijiet. Il-funzjoni tal-ivvjaġġar tippermetti lill-operatur tal-krejn iċċaqlaq it-tagħbijiet b'mod preċiż fuq mogħdija speċifikata.

6.Rota tal-krejn

1) Funzjoni tar-roti

Appoġġ mobbli: Il-funzjoni ewlenija tar-roti hija li tappoġġja l-moviment tal-krejn fuq il-binarju u tiżgura t-tħaddim bla xkiel tal-krejn.

Distribuzzjoni tat-tagħbija: Ir-roti jgħinu biex iqassmu b'mod uniformi t-tagħbija tal-krejn, inaqqsu l-pressjoni fuq il-binarju, u jżidu l-ħajja tas-servizz tat-tagħmir.

2) Rekwiżiti tad-disinn

Saħħa u riġidità: Ir-roti għandu jkollhom biżżejjed saħħa u riġidità biex jifilħu l-piż mejjet tal-krejn u tagħbijiet dinamiċi varji.

Reżistenza għall-ilbies: Minħabba l-frizzjoni kontinwa bejn ir-roti u l-binarju, il-materjal tar-rota għandu jkollu reżistenza tajba għall-ilbies biex jestendi l-ħajja tas-servizz.

Disinn anti-skid: Il-wiċċ tar-rota għandu jkun iddisinjat biex ikun anti-skid biex jiġi evitat li jiżżerżqu jew jiżolqu taħt tagħbija tqila.

7.Crane Hook

Il-ganċ tal-krejn tal-akbar krejnijiet tal-gantry huwa tipikament biċċa tagħmir tqil-robbid iddisinjat biex jimmaniġġja kapaċitajiet ta' rfigħ estremament għoljin. Dawn il-krejnijiet, użati f'applikazzjonijiet industrijali fuq skala kbira-bħat-tarzni, portijiet, u siti ta' kostruzzjoni, għandhom ganċijiet li jistgħu jimmaniġġjaw tagħbijiet li ħafna drabi jaqbżu diversi mijiet ta' tunnellati.

Il-ganċijiet tal-krejn huma ġeneralment magħmula minn azzar liga ta'-qawwa għolja biex jifilħu l-istress enormi minn tagħbijiet tqal. Il-ganċ jista 'jkun falsifikat biex jiżgura toughness u affidabbiltà.Il-ganċ fuq krejn gantry ġgant jista' jkun kbir ħafna, ħafna drabi jiżen diversi tunnellati innifsu, skond il-kapaċità ta 'rfigħ tal-krejn. Per eżempju, krejnijiet b'kapaċitajiet ta 'rfigħ fil-medda ta' 1,000 tunnellata jew aktar jista 'jkollhom ganċijiet li jiżnu bosta tunnellati wkoll. Id-disinn jista' jvarja, iżda tipi komuni jinkludu konfigurazzjonijiet ta 'ganċ wieħed, doppju jew triplu, speċjalment għal krejnijiet akbar. Ganċijiet doppji jew tripli jistgħu jgħinu jqassmu t-tagħbija b'mod aktar uniformi, li huwa partikolarment importanti meta jerfgħu oġġetti kbar ħafna jew b'forma skomda.

Krejnijiet gantry kbar huma mgħammra b'mekkaniżmi ta 'sikurezza biex jipprevjenu ħsara u inċidenti tal-ganċ. Dan jinkludi karatteristiċi bħall-protezzjoni awtomatika ta' tagħbija żejda, sistemi kontra-tbandil, u brejkijiet ta' emerġenza. Fuq krejnijiet akbar, is-snanar spiss jiġu b'tipi differenti ta' twaħħil ta' armar (eż. bragi tal-irfigħ, vireg tal-ispread) biex jiffaċilitaw l-immaniġġjar tat-tagħbija sikur u effiċjenti.

Mutur

1) Is-sistema tal-mutur ta 'krejn enormi bħal din tkun tinvolvi muturi speċjalizzati ħafna li kapaċi jimmaniġġjaw tagħbijiet enormi bi preċiżjoni. Is-sistema ta 'l-irfigħ tal-krejn x'aktarx tuża bosta muturi DC jew muturi AC bi drives ta' frekwenza varjabbli (VFDs) għal kontroll bla xkiel u effiċjenti. Il-muturi jkunu marbuta ma 'sistema kumplessa ta' vinċijiet, taljoli, u mekkaniżmi ta 'rfigħ biex jerfgħu u jimxu tagħbijiet estremament tqal.

2) Il-krejn huwa mħaddem b'kombinazzjoni ta 'muturi elettriċi għall-mekkaniżmu ta' rfigħ u muturi idrawliċi għal ċerti partijiet tal-krejn, bħalma huma t-tròli jew il-mekkaniżmu li jdur. Dettalji speċifiċi dwar it-tip eżatt u l-qawwa tal-muturi normalment ma jkunux disponibbli pubblikament, iżda krejn bħal dan ikun jeħtieġ muturi b'diversi megawatts ta' qawwa biex iwettaq il-ħidmiet ta' xogħol tqil-tagħha b'mod effettiv.

3) Il-krejn huwa mgħammar ukoll b'karatteristiċi ta 'sikurezza u sistemi ta' kontroll sofistikati biex jiżguraw stabbiltà u jipprevjenu tagħbija żejda waqt it-tħaddim.

.

Sistema ta 'allarm tal-ħoss u tad-dawl u swiċċ tal-limitu

1) Sistema ta 'allarm tal-ħoss u tad-dawl

L-allarm li jinstema' jintuża biex javża lill-persunal dwar kundizzjonijiet kritiċi, bħal tagħbija żejda, funzjonament ħażin, jew tħaddim mhux sikur. operazzjonijiet ta' riskju għoli-. Is-sistema ta 'allarm għandha tkun qawwija biżżejjed biex tinstema' 'l fuq mill-istorbju tat-tħaddim tal-krejn u mill-bogħod, meta wieħed iqis id-daqs tal-krejn u l-ambjent tal-madwar.

Indikaturi Viżwali (Dwal): Is-sistema tad-dawl viżwali sservi bħala twissija sekondarja, li tgħin lill-ħaddiema li jistgħu jkunu f'żoni fejn l-allarm tal-ħoss ma jistax jinstema' (eż., f'ambjenti qawwijin, jew meta jkunu qed jimmonitorjaw viżwalment l-operazzjonijiet tal-krejn). Dwal li jteptep jistgħu jintużaw biex jiġbdu l-attenzjoni f'sitwazzjonijiet ta 'emerġenza jew biex jindikaw periklu kontinwu. Dawn id-dwal huma ġeneralment immuntati fuq l-istruttura prinċipali tal-krejn u l-gantry, viżibbli mid-direzzjonijiet kollha fejn in-nies jistgħu jkunu qed jaħdmu. Id-dwal jistgħu jiġu installati wkoll f'pannelli tal-kontroll ewlenin jew stazzjonijiet operattivi bbażati fuq l-art.

Dwal ħomor: Indika ħsara kritika, emerġenza, jew kundizzjonijiet mhux sikuri, bħal tagħbija żejda tal-krejn jew ħsara mekkanika.

Dwal Isfar/Ambra: Wissi dwar kwistjonijiet mhux-kritiċi jew periklu imminenti, bħall-limiti operattivi li joqorbu.

Dwal ħodor: Indika tħaddim normali jew li l-krejn qed jaħdem f'parametri sikuri.

2) Swiċċ tal-limitu

Swiċċ tal-limitu fuq tali krejn gantry għandu rwol kruċjali fis-sigurtà u l-kontroll operattiv. Huwa apparat mekkaniku jew elettroniku użat biex jiddefinixxi l-limiti tal-ivvjaġġar tal-moviment tal-krejn. Swiċċijiet tal-limitu huma tipikament installati fuq l-istruttura tat-tròli jew tal-gantry tal-krejn biex jipprevjenu vjaġġar żejjed, li jista 'jikkawża ħsara mekkanika jew sitwazzjonijiet perikolużi. Huma jiżguraw li l-krejn ma jiċċaqlaqx lil hinn mill-firxa operattiva sigura tiegħu f'direzzjonijiet orizzontali, vertikali jew rotazzjonali.

Swiċċijiet tal-limitu tal-ivvjaġġar orizzontali (lonġitudinali) - Dawn jipprevjenu lill-krejn milli jimxi 'l bogħod tul il-baċir jew is-sit tal-kostruzzjoni.

Swiċċijiet tal-limitu vertikali (irfigħ) - Dawn jipprevjenu l-ganċ jew il-mekkaniżmu tal-irfigħ milli jivvjaġġaw lil hinn mill-limiti ta 'fuq jew t'isfel iddisinjati tiegħu.

Swiċċijiet tal-limitu laterali (trolley jew gantry) - Dawn jgħinu biex jipprevjenu l-istruttura tat-tròli jew tal-gantry milli timxi 'l barra mill-binarju jew il-mogħdija magħżula tagħha.

Swiċċijiet tal-limitu rotazzjonali – F'każijiet fejn il-krejn ikollu boom jew driegħ li jdur, swiċċijiet tal-limitu rotazzjonali jgħinu biex jevitaw -rotazzjoni żejda.

10.Tagħmir tas-Sigurtà

1) Apparat ta 'protezzjoni ta' tagħbija żejda: Limitaturi ta 'tagħbija żejda: Dawn l-apparati jimmonitorjaw it-tagħbija li qed titneħħa. Jekk il-krejn jaqbeż il-kapaċità ta 'rfigħ nominali tiegħu, is-sistema awtomatikament tieqaf topera jew toħroġ twissija. Tiċċekkja kontinwament it-tagħbija u l-angolu tal-boom, u tiżgura li l-krejn ma jaqbiżx il-kundizzjonijiet ta' rfigħ sikuri.

2) Sistemi ta' Kontra -Sway: Inaqqas il-moviment tat-tbandil tat-tagħbija biex jipprevjeni inċidenti jew telf ta 'kontroll, speċjalment meta jiċċaqilqu tagħbijiet tqal jew sospiżi. Xi krejnijiet jużaw sistemi awtomatizzati li jikkontrollaw il-veloċità tal-krejn jew jimplimentaw kontropiżijiet biex jimmaniġġjaw it-tbandil tat-tagħbija.

3) Sistemi ta 'Prevenzjoni ta' Ħabtiet: Evita li l-krejn jimxi lil hinn mil-limiti sikuri. Dawn l-iswiċċijiet iwaqqfu l-krejn jekk jilħaq pożizzjonijiet perikolużi (eż., ħdejn krejn ieħor jew ostaklu). Issib oġġetti jew persunal ħdejn il-krejn u jipprevjeni moviment f'żoni perikolużi.

4) Sistemi ta 'Waqfien ta' Emerġenza: Buttuni ta 'waqfien ta' emerġenza li jinsabu b'mod strateġiku jistgħu jwaqqfu immedjatament l-operazzjonijiet tal-krejn f'każ ta 'emerġenza. Xi krejnijiet kbar tal-gantry huma mgħammra b'karatteristika ta' għeluq ta 'emerġenza mill-bogħod biex jippermettu lill-operaturi jwaqqfu l-krejn mill-bogħod jekk ikun meħtieġ.

5) Sistemi ta 'Monitoraġġ tal-Krejn: Kameras ta' sorveljanza bil-vidjo immuntati fuq il-krejn jew il-kabina tal-operatur tagħha jipprovdu viżibilità ta 'blind spots u jiżguraw operazzjonijiet sikuri. Dawn is-sistemi jipprovdu data ta' -ħin reali dwar il-prestazzjoni, id-dijanjostika u l-użu tal-krejn. Operaturi u timijiet ta 'manutenzjoni jistgħu jimmonitorjaw l-istatus tal-krejn mill-bogħod.

6) Sensuri tar-riħ u tat-temp: Jiskopri l-veloċità tar-riħ biex jiżgura li l-krejn ma jaħdimx f'kundizzjonijiet tat-temp perikolużi, bħal riħ qawwi. Issib kundizzjonijiet ħżiena (eż., sajjetti, xita qawwija, temperaturi estremi) u tista 'tillimita l-moviment tal-krejn jekk jinstab temp perikoluż.

11.Modalità ta 'Kontroll

1) Kontroll Manwali permezz ta 'Joysticks jew Konsols: L-operaturi jistgħu jużaw pannelli ta' kontroll sofistikati biex jimmanuvraw il-krejn. Dan jista 'jinvolvi l-kontroll tal-parank prinċipali, it-tròli, il-moviment laterali tal-gantry, u r-rotazzjoni tal-krejn.

2) Sistemi Awtomatizzati: Xi krejnijiet gantry moderni huma mgħammra b'awtomazzjoni u sistemi ta 'kontroll ibbażati fuq l-AI- biex jottimizzaw l-effiċjenza, is-sikurezza, u jnaqqsu l-iżball uman. Dawn is-sistemi jistgħu jgħinu fit-twettiq ta 'kompiti ripetittivi, ippożizzjonaw kontenituri, jew jaġġustaw il-veloċitajiet tal-krejn ibbażati fuq il-piż tal-merkanzija u fatturi ambjentali.

3) Kontroll mill-bogħod: Ħafna mill-akbar krejnijiet huma mgħammra b'sistemi ta 'kontroll mill-bogħod, li jippermettu lill-operaturi jikkontrollaw il-krejn mill-bogħod, ħafna drabi f'kabina jew saħansitra minn kamra tal-kontroll. Dan jagħtihom ħarsa aħjar tal-kompitu u jippermetti operazzjonijiet aktar sikuri f'ambjenti ta 'sfida.

4) Sistemi ta 'Sigurtà: Dawn il-krejnijiet għandhom ukoll sistemi ta' sigurtà robusti biex jipprevjenu inċidenti. Dawn jistgħu jinkludu sensors tat-tagħbija, teknoloġija kontra l--ħabtiet, u mekkaniżmi ta' waqfien ta' emerġenza.

12.Sketch

Tekniku prinċipali

1. Kapaċità Għolja ta 'Rfigħ u Effiċjenza

Kapaċi jimmaniġġja b'mod sikur tagħbijiet sa150 tunnellata, li jagħmilha ideali għal-proġetti industrijali, ta' kostruzzjoni u ta' infrastruttura fuq skala kbira.

Muturi ta'-prestazzjoni għolja u mekkaniżmi ta' parank jippermettuirfigħ u moviment effiċjentita’ materjali kbar jew goffi.

2. Installazzjoni u Operazzjoni Flessibbli

Adattat għat-tnejnużu fuq ġewwa u barrab'konfigurazzjonijiet immuntati fuq rail-jew mobbli.

Jista 'jkuniddisinjat apposta-biex tissodisfa kundizzjonijiet speċifiċi tas-sit, tulijiet ta 'span, u għoli ta' rfigħ.

Diversi għażliet ta' kontroll-kabina, remot, jew pendant-permetti operazzjoni flessibbli bbażata fuq il-ħtiġijiet tas-sit tax-xogħol.

3. Struttura robusta u Durabbli

Magħmula biazzar ta'-qawwa għoljau tekniki avvanzati tal-iwweldjar għal ħajja twila ta' servizz u prestazzjoni affidabbli taħt użu kontinwu ta' heavy-duty.

Kisjiet reżistenti għall-korrużjoni-u reżistenti għat-tempgħażliet jagħmluha adattata għal ambjenti ħarxa bħal tarznari, portijiet, u siti ta 'kostruzzjoni.

4. Immaniġġjar Preċiż tat-Tagħbija

Mgħammra bisistemi avvanzati tal-irfigħumekkaniżmi li jivvjaġġaw bla xkielgħal pożizzjonament preċiż ta 'komponenti tqal.

Drives ta 'frekwenza varjabbli (VFDs) u kontrolli oħra jnaqqsu t-tbandil u jtejbu l-istabbiltà tat-tagħbija.

5. Sistemi ta' Sigurtà Mtejba

Integrat ma 'multiplikaratteristiċi tas-sigurtà, inklużi:

Protezzjoni ta 'tagħbija żejda

Swiċċijiet tal-limitu

Sistemi ta' waqfien ta' emerġenza

Apparat kontra l-{0}}ħabtiet

Mekkaniżmi ta' qfil-riħ (għall-mudelli ta' barra)

Dawn il-karatteristiċi jnaqqsu b'mod sinifikanti r-riskju ta 'inċidenti u ħsara fit-tagħmir.

6. Spiża-Effective għal Ħidmiet ta' Irfigħ Tqil

Meta mqabbel mal-bini ta 'infrastruttura kbira ta' rfigħ fiss (bħal krejnijiet tal-pont f'bini magħluq), il-krejnijiet tal-irfid huma spissaktar ekonomikugħal ħidmiet ta' rfigħ tqil ta'-sit miftuħ.

Spejjeż ta 'manutenzjoni aktar baxximinħabba struttura aċċessibbli u komponenti durabbli.

7. Disinn Customizable

Jistgħu jiġu mfassla appostarekwiżiti speċifiċi tal-industrija, bħal rfigħ tandem, paranki multipli, jew ganċijiet u aċċessorji speċjali għal materjali differenti (eż., segmenti tal-konkrit, pjanċi tal-azzar, turbini, eċċ.).

1. Proġetti ta' Kostruzzjoni u Infrastruttura

Irfigħ u pożizzjonament ta 'segmenti tal-konkrit prefabbrikat, travi tal-pont, u strutturi tal-azzar.

Użat ħafna fikostruzzjoni ta' pont, assemblaġġ ta' bini għoli-, utqegħid tas-segment tal-mina.

Ideali għalerezzjoni segmentali fil-kostruzzjoni tal-awtostradi u tal-ferroviji.

2. Bini tal-bastimenti u Industrija tal-Baħar

Immaniġġjarsezzjonijiet tal-buq tal-vapur, magni, skrejjen, u komponenti oħra ta 'daqs kbir.

Utli fibaċiri niexfa, tarznari, u tarzni tal-fabbrikazzjoni tal-baħar għall-assemblaġġ jew it-tiswija ta 'bastimenti kbar.

3. Impjant tal-Enerġija u Settur tal-Enerġija mir-Riħ

Irfigħ ta'komponenti tat-turbini, transformers, ureatturiwaqt l-installazzjoni jew il-manutenzjoni.

Trasport u installazzjonitorrijiet tat-turbini tar-riħ, xfafar, u nacellefi proġetti ta’ enerġija mir-riħ.

4. Industrija tal-Azzar u tal-Metall

Nimxukoljaturi tal-azzar tqil, ċangaturi, billetti, ufolji tal-metallf'impjanti tal-azzar u btieħi tal-ħażna.

Appoġġ għall-assemblaġġ u żarmarta’ tagħmir industrijali kbir.

5. Proġetti tal-Ferroviji u tal-Metro

Immaniġġjarsegmenti tal-ferrovija, pannelli tal-binarji, usegmenti tal-kisi tal-mini.

Użat fil-kostruzzjoni ta' linji tal-metro, pontijiet tal-ferrovija, u stazzjonijiet.

6. Minjieri u Manifattura ta 'Tagħmir Tqil

Jgħin fil-fabbrikazzjoni u trasportta 'makkinarju kbir tal-minjieri, crushers, u partijiet mekkaniċi.

Użat ukoll għalmanutenzjoni ta 'tagħmir kbir tal-minjierif'ħofra-miftuħa jew taħt l-art.

7. Loġistika u Tarzni tal-Ħażna

Jiċċaqlaq b'mod effiċjentimerkanzija u kontenituri ta’ daqs kbirf’ċentri tal-loġistika u bzejjed industrijali.

Jappoġġja operazzjonijiet ta 'ħażna temporanja billi jerfgħu u jorganizzaw merkanzija tqila.

1. Fażi tad-Disinn: Tim ta 'inġiniera jabbozza d-disinn inizjali, billi jqis il-kapaċità ta' rfigħ meħtieġa, id-dimensjonijiet, il-fatturi ambjentali (riħ, attività sismika), u l-ħtiġijiet operattivi (veloċità, kontrolli).Il-qafas tal-krejn huwa ddisinjat biex isostni tagħbijiet massivi. Dan jinvolvi kalkoli għas-saħħa u l-istabbiltà, inklużi testijiet tal-istress biex tiġi żgurata s-sigurtà.L-azzar u l-ligi ta 'saħħa-għoli huma magħżula għal diversi komponenti tal-krejn, bħal travi, saqajn, u l-istruttura tal-gantry. Materjali reżistenti għall-korrużjoni-jistgħu jintgħażlu wkoll għal partijiet esposti għal ambjenti ħorox.

2. Fabbrikazzjoni tal-Komponent: Il-qafas tal-gantry, li jinkludi s-saqajn, travi trasversali, u l-istruttura ta 'fuq, huwa fabbrikat. Dan jinvolvi t-tqattigħ, l-iwweldjar, u l-assemblaġġ ta 'sezzjonijiet tal-azzar. Is-saqajn, li huma t-tagħbija primarja-komponenti li jġorru, huma fabbrikati bħala strutturi vertikali kbar u mbagħad iwweldjati u rinfurzati. Ir-roti jew il-binarji tal-krejn huma manifatturati, li jippermettu li l-gantry jimxi tul il-binarji jew is-sistema tal-binarji tal-art. Dan huwa kritiku għall-ippożizzjonar tal-krejn għal operazzjonijiet differenti.

3. Jacking u Assemblaġġ tal-Qafas Prinċipali: Sezzjonijiet kbar tal-krejn gantry huma spiss mibnija b'mod modulari, jiġifieri diversi komponenti huma fabbrikati f'postijiet differenti u mbagħad mmuntati fuq is-sit. Għall-assemblaġġ tal-akbar komponenti, tagħmir speċjalizzat bħal ġakkijiet, krejnijiet, u forklifts huma użati biex jerfgħu u jpoġġu biċċiet individwali. Dan ħafna drabi jinvolvi l-użu ta' sistemi avvanzati bil-lejżer-gwida biex jiġi żgurat li kollox ikun f'posthom.

4. Installazzjoni ta 'Sistema ta' Irfigħ: Dan jinkludi l-parank prinċipali, li huwa responsabbli għall-irfigħ tat-tagħbijiet. Il-parank jista 'jkollu serje ta' taljoli, vinċijiet, u kejbils li jeħtieġ li jiġu installati u ttestjati. Il-krejn jeħtieġ mutur b'saħħtu biex jerfgħu u jbaxxu tagħbijiet tqal. Dan il-mutur, ħafna drabi sistema elettrika jew idrawlika, huwa integrat fl-assemblaġġ tal-parank u konness mas-sistema ta 'kontroll.

5. Sistemi elettriċi u ta 'Kontroll: Is-sistemi elettriċi tal-krejn huma installati, inklużi sensuri, karatteristiċi ta' sikurezza, u sistemi ta 'kontroll. Dawn jinkludu sistemi ta 'kontra l--ħabtiet, sensuri tat-tagħbija, u s-softwer użat biex iħaddem il-krejn mill-bogħod. Isir ttestjar estensiv biex jiġi żgurat li l-krejn jista' jitħaddem b'mod sigur, bi preċiżjoni, u mingħajr żbalji. Dan jinkludi ttestjar għall-ibbilanċjar tat-tagħbija, kontroll tal-moviment, u sistemi ta 'għeluq ta' emerġenza.

6. Ittestjar u Kalibrazzjoni: Il-krejn jgħaddi minn testijiet ta 'tagħbija rigorużi biex jiżgura li jista' jimmaniġġja l-piż massimu li huwa ddisinjat għalih. Dan jinkludi testijiet statiċi (l-ebda moviment) u testijiet dinamiċi (ċaqliq b'tagħbija). Il-moviment tal-krejn, inkluż il-veloċità tiegħu, il-kapaċità ta 'rfigħ, u l-firxa ta' moviment, huwa ttestjat taħt-kundizzjonijiet tad-dinja reali. Dan jiżgura li l-krejn jaħdem kif maħsub.Jitwettqu spezzjonijiet ta 'sikurezza estensivi biex tiġi vverifikata l-konformità mal-istandards internazzjonali għall-irfigħ ta' tqal u operazzjonijiet industrijali.

7. Assemblaġġ Finali u Kummissjonar: Ladarba s-sistemi kollha jiġu ttestjati u kompletament funzjonali, il-krejn jitlesta u jiġi ppreparat għall-ikkummissjonar. ħidmiet.

8. Użu Operattiv u Manutenzjoni: Il-krejn se jgħaddi minn spezzjonijiet u manutenzjoni perjodiċi biex jiżgura l-funzjonalità u s-sigurtà kontinwa tiegħu. Dan jinkludi l-iċċekkjar ta 'xedd u kedd fuq komponenti kritiċi bħal kejbils, muturi, u paranki. Maż-żmien, il-krejn jista' jgħaddi minn titjib jew modifiki biex itejjeb l-effiċjenza, is-sigurtà jew il-kapaċità tal-irfigħ tiegħu.

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
