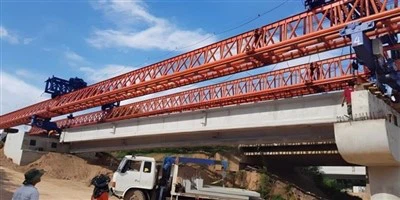

Highway Bridge Girder Launcher Girder Crane

Highway Bridge Girder Launcher Girder Crane, magħruf ukoll bħala lanċjar tar-raġġ jew lanċatur tal-girder, huwa krejn speċjalizzat użat biex jerfa ', jippożizzjona, u jinstalla konkrit precast enormi jew girders tal-azzar waqt il-pont u l-bini tat-toroq. Dan it-tagħmir heavy-duty huwa essenzjali għall-assemblaġġ ta 'pont tal-pont minħabba li jippermetti pożizzjonament eżatt ta' girders fuq mollijiet.
Il-krejnijiet tal-erezzjoni tal-girder tal-pont jintużaw ħafna fil-kostruzzjoni tal-awtostrada, tal-ferrovija u tal-passaġġ żejjed, u huma kritiċi għall-proġetti
li jeħtieġu preċiżjoni kbira, effiċjenza, u sigurtà waqt li jimmaniġġjaw komponenti strutturali enormi.

Karatteristiċi u Benefiċċji Ewlenin

✅ Kapaċità għolja ta 'rfigħ- Xi mudelli jimmaniġġjaw sa 160 tunnellata.
✅ Tqegħid effiċjenti tal-girder- Jista 'jtella' 4 girders kuljum bi krejnijiet awżiljari.
✅ Adattabilità- Xogħlijiet fuq binarji mgħawġa (raġġ R350) u għoljiet.
✅ Durabilità- Mibnija għall-istandards ta 'sigurtà ISO, CE, u Ċiniżi.

1. Kapaċità ta 'rfigħ: 160 tunnellata (eskluż il-piż tal-ispreader)

2. L-awto-piż tal-magna li ttella 'l-pont: 118 tunnellata (piż massimu ta' biċċa waħda: 7t)

3. Reżistenza għar-riħ

Stat tal-mixi bla tagħbija: 8 livell

Stat tal-ankraġġ bla tagħbija: 12-il grad

Stat ta 'rfigħ b'tagħbija sħiħa: Livell 7

4. Veloċità tal-irfigħ: tagħbija sħiħa: 0 ~ 1. 0 \/ min

L-ebda tagħbija: 0 ~ 1.5 m \/ min

5. Veloċità tal-luffing: 0 ~ 0. 6 m \/ min (bit-tagħbija ta 'luffing)

6. Firxa tax-xogħol: rmin =7 m rmax =12 m

7. Il-mod tal-mixi tal-magna kollha: tip ta 'mixi (iċ-ċilindru taż-żejt huwa mbuttat' il fuq, u m'hemm l-ebda tagħbija waqt il-proċess tal-mixi)

8. Veloċità tal-ivvjaġġar tal-magna kollha: il-moviment kollu huwa 15m, inkluż l-ankraġġ ta 'żarmar, li jreġġa' lura l-korsa, u l-ippożizzjonar, il-proċess kollu ma jieħux aktar minn sagħtejn.

9. Ħila ta 'tixbit mingħajr tagħbija tal-magna kollha: ± 3.5 grad

10. Għoli tal-irfigħ: 65m taħt il-gverta tal-pont, 1m 'il fuq mill-pont

11. Distanza ta 'ankraġġ ta' quddiem u ta 'wara: 18m (16m, 19.5m)

12. Id-distanza bejn il-punti ta 'appoġġ tax-xellug u tal-lemin waqt ix-xogħol: barra 10.5m, ġewwa 5.7m

Distanza bejn il-punti ta 'appoġġ ta' quddiem u ta 'wara: 16.85m

13. Angolu ta 'Diflessjoni tal-Irfigħ: Direzzjoni tal-Pont Orizzontali 1.5 gradi, Direzzjoni tal-Pont Lonġitudinali 3.5 gradi

14. Prestazzjoni ta 'Livellar ta' Spreader: B'funzjonijiet ta 'livellar vertikali u orizzontali

15. Il-kapaċità installata tal-magna kollha: 110kw

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. Karatteristiċi tal-prodott u vantaġġi: wisa 'doppju u erezzjoni b'żewġ direzzjonijiet, mixi pass pass, cross-span tal-piż, outriggers ta' quddiem u ta 'wara huma mgħammra b'sistemi idrawliċi, l-outriggers jistgħu jiġu aġġustati minn {{6 {6}}.

Komponenti ewlenin ta 'bridge girder launcher

1. Struttura ewlenija tal-girder

Disinn ta 'double-girder (komuni għal tagħbijiet tqal) jew girder wieħed (applikazzjonijiet eħfef).

Magħmul minn azzar ta 'saħħa għolja biex isostni l-piż ta' girders precast (sa 160 tunnellata f'xi mudelli).

2. Mekkaniżmu ta 'l-irfigħ

Parakk tal-ħabel tal-wajer (għall-irfigħ u t-tbaxxir tal-girders).

Is-sistema tat-trolley timxi orizzontalment tul il-girder għal pożizzjonament preċiż.

3. Sostenn ta 'saqajn u sistema ta' l-ivvjaġġar

Roti mmuntati bil-ferrovija għall-moviment tul il-passaġġ tal-kostruzzjoni tal-pont.

Saqajn aġġustabbli biex tistabbilizza l-krejn fuq art irregolari.

4. Sistema ta 'kontroll

Elettriku li jaħdem bil-pendent jew kontroll mill-bogħod għas-sigurtà tal-operatur.

Muturi ta 'veloċità varjabbli għal tqegħid ta' girder lixx.

5. Karatteristiċi ta 'sigurtà

Protezzjoni ta 'tagħbija żejda biex tevita l-insuffiċjenza tal-krejn.

Limitu ta 'swiċċijiet biex jiġu evitati vjaġġar żejjed tat-trolley.

Mekkaniżmi kontra l-ponta għall-istabbiltà fuq l-għoljiet.

Skeċċ

Karatteristiċi tal-magna tal-erezzjoni tal-Girder Bridge Highway:

Il-lanċaturi tal-Girder Bridge Highway huma krejnijiet speċjalizzati tal-irfid iddisinjati għal installazzjoni effiċjenti u preċiża ta 'girders tal-konkrit precast fi proġetti ta' kostruzzjoni ta 'pont. Hawn taħt hawn l-applikazzjonijiet ewlenin tagħhom, derivati ​​minn każijiet ta 'użu tal-industrija u speċifikazzjonijiet tal-manifattur:

1. Kostruzzjoni ta 'Highway & Railway Bridge

Tneħħija ta 'girders tal-konkrit prefabbrikat (tipikament 20m-50m tifrex) għal viaducts u passaġġi żejda ta' 68.

Proġetti ferrovjarji b'veloċità għolja (eż., 250-350 km \/ h linji), fejn il-veloċità u l-preċiżjoni huma kritiċi.

2. Mina u proġetti spazjali ristretti

In-navigazzjoni ta 'spazji stretti (eż. Portali tal-mina) b'appoġġ li jintewa "C" b'forma biex timminimizza l-impronta.

Tneħħija ta 'girders ġewwa mini bl-użu ta' disinji kompatti bħall-mudell HZQDY900.

3. Żvilupp ta 'infrastruttura urbana

Nibnu Expressways Urbani elevati fejn il-krejnijiet tradizzjonali m'għandhomx il-mobilità.

Immaniġġjar ta 'sezzjonijiet ta' pont mgħawweġ (min. Radju R350) bi trolleys aġġustabbli.

4. Erezzjoni ta 'pont ta' medda kbira

Tnedija tal-kaxxa tal-girders (sa 900- ton kapaċità) għal pontijiet ta 'medda twila.

Ġarr u t-twaqqif simultanju, li jnaqqas id-dipendenza fuq krejnijiet awżiljari.

5. Proġetti ta 'Kostruzzjoni Rapida

Installazzjoni 4+ girders kuljum bl-użu kkoordinat ta 'krejnijiet sekondarji 69.

Imminimizza l-ħin tal-assemblaġġ permezz ta 'disinji modulari (eż. Strutturi ta' xehda-girder).

1. Disinn u Inġinerija
Analiżi tar-Rekwiżit: Tifhem l-ispeċifikazzjonijiet tal-proġett, il-firxa tal-pont, il-kapaċità tat-tagħbija, u l-kundizzjonijiet tas-sit.
Disinn strutturali: Oħloq disinji strutturali u mekkaniċi dettaljati, inklużi kalkoli tat-tagħbija, analiżi tal-istress, u fatturi ta 'sigurtà.
Approvazzjoni u Reviżjoni: Issottometti d-Disinn għar-Reviżjoni tat-Tim tal-Klijent u l-Inġinerija, segwit minn kwalunkwe reviżjoni meħtieġa.
2. Akkwist tal-materjal
Azzar u Komponenti: Xiri ta 'pjanċi ta' l-azzar ta 'grad għoli, sezzjonijiet (raġġ H, profili tal-kaxxa tal-girder), u materja prima oħra.
Sistemi idrawliċi u elettriċi: Procure ċilindri idrawliċi, muturi, sistemi ta 'kontroll, sensuri, u partijiet essenzjali oħra.
3. Fabbrikazzjoni tal-istruttura tal-azzar
Qtugħ: Plasma CNC \/ qtugħ bil-lejżer ta 'pjanċi tal-azzar u travi skond it-tpinġijiet tad-disinn.
MACINING: Preċiżjoni tal-magni tal-komponenti ewlenin bħal toqob tal-brilli, sedili li jġorru, u ġonot.
Iwweldjar: Assemblaġġ u Iwweldjar ta 'Strutturi ta' l-Azzar (Girder Prinċipali, Saqajn ta 'Quddiem \/ ta' wara, Travi Cross, eċċ.).
Ittestjar mhux distruttiv (NDT): Ittestjar ta 'partiċelli ultrasoniċi jew manjetiċi biex jispezzjonaw weldjaturi.
4. Trattament tal-wiċċ
Blasting: Sandblasting jew sparatura ta 'l-isparatura biex tneħħi s-sadid u l-impuritajiet.
Pittura: Applika primer, kowtijiet intermedji, u topcoats skont l-istandards tal-protezzjoni kontra l-korrużjoni (eż. Kisi tal-epoxy jew tal-polyurethane).
5. Assemblea ta 'komponenti mekkaniċi
Installazzjoni tas-sistema idrawlika: Immonta ċilindri idrawliċi, pompi, pajpijiet, u unitajiet ta 'kontroll.
Wajers tas-Sistema Elettrika: Installa pannelli ta 'kontroll, swiċċijiet tal-limitu, wajers, u komponenti oħra ta' awtomazzjoni.
Installazzjoni tal-Gearbox & Winch: Armar winċijiet tal-irfigħ, gearboxes, u sistemi tas-sewqan.
6. Pre-assemblaġġ u ttestjar
Assemblaġġ ta 'prova: moduli ewlenin ta' qabel l-assemblaġġ (eż., Girder prinċipali b'riġlejn ta 'appoġġ) fil-workshop.
Ittestjar funzjonali: Test ta 'sistemi idrawliċi u elettriċi, ivverifika l-mekkaniżmi ta' rfigħ \/ tbaxxi, u wettaq simulazzjonijiet ta 'tagħbija.
7. Żarmar u Ippakkjar
Żarmar: Aqta 'l-lanċjar f'moduli li jistgħu jinġarru.
Ippakkjar: Applika trattament kontra l-korrużjoni u komponenti tal-pakkett għall-ġarr (eż., Ċestuni tal-injam, frejms tal-azzar).
8. Trasport lejn is-sit
Ippjanar tal-Loġistika: Organizza t-trasport tal-moduli tal-lanċjar lejn is-sit tal-kostruzzjoni tal-pont.
9. Assemblea u Kummissjonar fuq il-post
Assemblea finali: Arma l-lanċjar fuq il-post taħt is-superviżjoni tal-inġiniera.
Ittestjar ta 'Kummissjonar u Tagħbija: Wettaq testijiet ta' tagħbija f'ħin reali, kontrolli ta 'sigurtà, u aġġustamenti.
10. Handover & Taħriġ
Handover lill-Klijent: Uffiċjalment tgħaddi l-lanċjar immuntat bis-sħiħ.
Taħriġ tal-operatur: Ipprovdi taħriġ lill-operaturi tal-klijent fuq tħaddim u manutenzjoni siguri.

2. Il-proċess ta 'produzzjoni jibda bil-fażi tad-disinn u l-inġinerija, fejn l-ispeċifikazzjonijiet tekniċi huma stabbiliti. Dan jinvolvi ppjanar u analiżi bir-reqqa, b'kunsiderazzjoni ta 'fatturi bħall-użu maħsub, id-dimensjonijiet, il-kapaċità tal-piż u l-post. Inġiniera tas-sengħa jaħdmu flimkien biex joħolqu blueprint dettaljat tal-lanċjar tal-pont, li jservi bħala l-pedament għall-produzzjoni attwali.

3. It-tieni fażi tal-proċess ta 'produzzjoni tinvolvi l-fabbrikazzjoni attwali tal-lanċjar tal-pont. Dan jirrikjedi l-użu ta 'tagħmir u kompetenza speċjalizzati, kif ukoll aderenza ma' protokolli ta 'sigurtà stretti biex jiżgura proċess ta' produzzjoni sikur u effiċjenti. It-tekniċi tas-sengħa jaħdmu mal-materjali biex joħolqu s-segmenti tal-girder u l-komponenti tal-lanċjar, li mbagħad jiġu mmuntati biex joħolqu l-lanċjar tal-girder finali tal-pont.

4 Dan jinvolvi l-ittestjar tad-durabilità, il-kapaċità tal-piż u l-eżattezza tal-lanċjar fit-tnedija ta 'girders.

5. Matul il-proċess kollu ta 'produzzjoni, attitudni pożittiva u proattiva hija kruċjali biex tiżgura riżultat ta' proġett ta 'suċċess. Kull pass jirrikjedi attenzjoni bir-reqqa għad-dettall u l-perseveranza, kif ukoll impenn għall-eċċellenza u l-innovazzjoni.

6. Bħala konklużjoni, il-produzzjoni ta 'launcher tal-pont tal-pont hija komponent vitali tal-proċess tal-kostruzzjoni tal-pont. Jeħtieġ il-ħiliet u l-għarfien espert ta 'tim imħarreġ ħafna, li jaħdem b'mod diliġenti u b'attitudni pożittiva biex jiżgura riżultat ta' suċċess. Billi nżommu fokus fuq il-kwalità, is-sigurtà u l-innovazzjoni, nistgħu nkomplu nibnu l-infrastruttura li tissawwar il-futur tagħna.

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
