Elettriku Parank Girder Gantry Crane



Il-krejn tal-gantry tal-parank elettriku tat-trave huwa tagħmir ta 'rfigħ li jgħaqqad parank elettriku u struttura tal-gantry, li tintuża ħafna fl-immaniġġjar tal-materjal, ħażna, loġistika u oqsma oħra. Jirrealizza l-irfigħ u t-tnaqqis tat-tagħbija permezz tal-parank elettriku, filwaqt li l-istruttura tal-gantry tipprovdi appoġġ stabbli u pjattaforma mobbli. Dan li ġej huwa l-introduzzjoni tal-prodott tal-krejn gantry parank elettriku, inklużi l-karatteristiċi ewlenin tiegħu, il-kompożizzjoni strutturali, il-prinċipju tax-xogħol u l-qasam tal-applikazzjoni.

Il-krejn tal-gantry tat-trave tal-parank elettriku għandu spejjeż baxxi ta 'manifattura u installazzjoni, u jipprovdi soluzzjoni ta' rfigħ kost-effettiva meta mqabbla ma 'tipi oħra ta' krejnijiet. Il-mekkaniżmu ta 'rfigħ huwa mmexxi mill-mutur tal-parank elettriku biex jinkiseb l-irfigħ u t-tnaqqis tat-tagħbija. Il-parank elettriku jikkonverti l-enerġija elettrika f'enerġija mekkanika permezz tal-mutur, ir-reducer u t-tanbur.

Il-krejn tal-gantry tal-irfid tal-parank elettriku huwa użat ħafna f'diversi ambjenti industrijali u loġistika minħabba l-karatteristiċi ekonomiċi u prattiċi tiegħu, struttura stabbli tal-gantry u sistema effiċjenti ta 'parank elettriku. L-istruttura flessibbli u l-mod ta 'tħaddim tiegħu jagħmluha tagħmir importanti għall-immaniġġjar tal-materjal f'ħafna postijiet tax-xogħol.Dan il-krejn sar tagħmir indispensabbli u importanti fil-produzzjoni industrijali moderna bl-effiċjenza, l-affidabbiltà u l-ekonomija għolja tiegħu.

Max. Għoli ta 'rfigħ: 35M

Garanzija: 1 Sena

Piż (KG): 4000 kg

Rated Lifting Moment: 20000kg

Max. Tagħbija ta 'rfigħ: 20TON

Span: 35M

Dmir tax-Xogħol:M3-M6

Veloċità ta 'rfigħ: 5/0.83 M/min

Provvista ta 'enerġija;110V/220V/230V/380V/440V

Temperatura tax-xogħol: 20 ~ 40

1.Raġġ ewlieni

1.Ir-raġġ prinċipali tal-krejn tal-gantry tal-parank elettriku huwa l-komponent ewlieni li jiflaħ it-tagħbija tiegħu, li għandu r-rwol li jappoġġa l-parank elettriku u komponenti strutturali oħra. Id-disinn u l-manifattura tar-raġġ prinċipali jaffettwaw direttament l-istabbiltà, il-kapaċità li ġġorr it-tagħbija u l-prestazzjoni ġenerali tal-krejn.

2.Ir-raġġ prinċipali iġorr il-piż tal-krejn kollu, inkluż il-parank elettriku, trolley, tagħbija, eċċ., U fl-istess ħin jaqsam u jittrasferixxi t-tagħbija għar-raġġ tat-tarf u l-istruttura ta 'appoġġ. Jipprovdi pedament għall-installazzjoni u l-appoġġ tal-parank elettriku, trolley u aċċessorji oħra biex jiġi żgurat li dawn il-komponenti jkunu stabbli waqt it-tħaddim. It-tròli fuq ir-raġġ prinċipali jiċċaqlaq fuq ir-raġġ prinċipali biex jitlesta l-immaniġġjar orizzontali tat-tagħbija. Ir-raġġ prinċipali ġeneralment juża azzar ta 'saħħa għolja, bħal Q235, Q345, eċċ., biex jiżgura l-kapaċità u d-durabilità tiegħu li jifilħu t-tagħbija.

3.Ir-raġġ prinċipali tal-krejn gantry tal-parank elettriku huwa l-komponent ewlieni li jiflaħ it-tagħbija tal-krejn kollu. Id-disinn u l-manifattura tiegħu għandhom impatt importanti fuq il-prestazzjoni, l-istabbiltà u s-sigurtà tal-krejn. Il-forma strutturali, l-għażla tal-materjal, il-proċess tal-manifattura u l-manutenzjoni tar-raġġ prinċipali għandhom jitwettqu b'mod strett skont ir-rekwiżiti tad-disinn biex jiżguraw it-tħaddim stabbli fit-tul tal-krejn.

Sistema ta 'rfigħ

1.Is-sistema ta 'rfigħ tal-krejn tal-irfigħ tal-parank elettriku hija l-parti ċentrali tagħha, responsabbli għall-irfigħ u t-tnaqqis tat-tagħbija. Is-sistema hija ġeneralment magħmula minn parank elettriku, tanbur, ħabel tal-wajer jew katina, ganċ, eċċ. Il-komponenti tas-sistema ta 'rfigħ huma parank elettriku, tanbur, ħabel tal-wajer jew katina, katina, ganċ, u sistema tal-brejk.

2.Operazzjoni ta 'rfigħ: L-operatur jibda l-parank elettriku permezz tal-pannell tal-kontroll jew il-kontroll mill-bogħod, u l-mutur isuq ir-reducer biex isuq it-tanbur biex idur.

Il-ħabel tal-wajer jew il-katina fuq it-tanbur jiġi mdawwar jew rilaxxat matul il-proċess ta 'rotazzjoni, u jikkawża li l-ganċ jitla', u b'hekk tneħħi t-tagħbija.

Operazzjoni ta 'tnaqqis: L-operatur jibda l-funzjoni ta' tnaqqis, il-parank elettriku jikkontrolla d-direzzjoni tar-rotazzjoni tat-tanbur, u l-ħabel tal-wajer jew il-katina jiġu rilaxxati gradwalment, u b'hekk il-ganċ jinżel, u b'hekk inaqqas it-tagħbija.

Kontroll tal-ibbrejkjar: Matul il-proċess tal-irfigħ u t-tnaqqis, is-sistema tal-ibbrejkjar iżżomm it-tagħbija stabbli biex tevita moviment aċċidentali jew telf ta 'kontroll.

3.Is-sistema ta 'rfigħ tal-krejn tal-irfigħ tal-parank elettriku hija l-komponent ewlieni tagħha, responsabbli għall-irfigħ u t-tnaqqis tat-tagħbija. Is-sistema tikkonsisti prinċipalment minn parank elettriku, tanbur, ħabel tal-wajer jew katina, ganċ u sistema tal-brejk. Id-disinn u l-manutenzjoni ta 'kull komponent huma kruċjali għall-prestazzjoni u s-sigurtà tal-krejn. Spezzjoni u manutenzjoni regolari jistgħu jiżguraw it-tħaddim stabbli fit-tul tas-sistema tal-irfigħ.







Tarf Raġġ



1.Ir-raġġ tat-tarf tal-krejn tal-gantry tal-parank elettriku huwa wieħed mill-komponenti importanti tal-istruttura tiegħu. Il-funzjoni ewlenija tagħha hija li tgħaqqad ir-raġġ prinċipali u tappoġġja l-istruttura tal-gantry, filwaqt li ġġorr u tittrasmetti l-forza ġġenerata mir-raġġ prinċipali u t-tagħbija. Ir-raġġ tat-tarf għandu rwol ewlieni fl-istabbiltà u s-sigurtà tal-krejn kollu.

2.Funzjoni u disinn tar-raġġ tat-tarf

Funzjoni Appoġġ ir-raġġ prinċipali: Ir-raġġ tat-tarf jgħaqqad iż-żewġt itruf tar-raġġ prinċipali, jappoġġja l-istruttura ġenerali tar-raġġ prinċipali, u jittrasmetti t-tagħbija u l-forza tar-raġġ prinċipali lill-kolonna ta 'appoġġ jew l-art. Ipprovdi stabbiltà: Permezz tal-konnessjoni mar-raġġ prinċipali, ir-raġġ tat-tarf iżid l-istabbiltà ġenerali tal-krejn tal-gantry u jipprevjeni li r-raġġ prinċipali jiddeforma jew jitmejjel taħt tagħbija. Installa r-roti: Ir-roti huma ġeneralment installati fuq ir-raġġ tat-tarf biex isostnu l-moviment laterali tal-istruttura tal-gantry kollha.

3.Prinċipju ta 'ħidma tar-raġġ tat-tarf

Trasferiment tat-tagħbija: Ir-raġġ tat-tarf jittrasferixxi t-tagħbija fuq ir-raġġ prinċipali għall-istruttura ta 'appoġġ jew l-art permezz tal-konnessjoni mar-raġġ prinċipali, u jiżgura l-istabbiltà tal-krejn kollu. Appoġġ tar-roti: Ir-roti fil-qiegħ tar-raġġ tat-tarf jimxu fuq il-binarju biex jirrealizzaw il-moviment laterali tal-krejn gantry. Id-disinn u l-installazzjoni tar-roti jiżguraw l-intoppi tal-moviment.

4.Sommarju Ir-raġġ tat-tarf tal-krejn tal-gantry tal-parank elettriku huwa komponent strutturali ewlieni responsabbli għall-konnessjoni tar-raġġ prinċipali u s-sostenn tal-istruttura tal-gantry. Id-disinn, l-għażla tal-materjal u l-proċess tal-manifattura tiegħu huma kruċjali għall-istabbiltà u s-sigurtà tal-krejn. Manutenzjoni u kura regolari jistgħu jiżguraw il-prestazzjoni u l-affidabbiltà tar-raġġ tat-tarf f'użu fit-tul.



















Mekkaniżmu tal-ivvjaġġar tal-krejn

Il-mekkaniżmu li jivvjaġġa tal-krejn tal-krejn tal-gantry tal-parank elettriku jintuża prinċipalment biex jippermetti lill-krejn tal-gantry jimxi orizzontalment fuq il-binarju tiegħu.

Id-disinn u l-funzjoni ta’ dan il-mekkaniżmu jinvolvu diversi partijiet ewlenin:

Mutur: Jipprovdi qawwa biex il-krejn ikun jista 'jiċċaqlaq fuq il-binarju. Normalment jintuża mutur AC jew mutur DC, u l-għażla tal-mutur tiddependi fuq il-qawwa u l-veloċità meħtieġa.

Reducer: Jikkonverti r-rotazzjoni ta 'veloċità għolja tal-mutur f'output adattat ta' veloċità baxxa u ta 'torque għoli biex isuq il-krejn biex jimxi bla xkiel.

Rota tas-sewqan: Installat fuq il-krejn, f'kuntatt mal-binarju, u l-krejn jimxi tul il-binarju permezz tar-rotazzjoni tar-rota.

Binarju: Installat fuq l-istruttura ta 'appoġġ tal-krejn gantry, li jipprovdi binarju biex il-krejn jaħdem.

Sistema tal-ibbrejkjar: Użata biex tikkontrolla l-moviment u l-ipparkjar tat-tròli. Metodi ta 'ibbrejkjar komuni jinkludu l-ibbrejkjar elettromanjetiku u l-ibbrejkjar mekkaniku.

Sistema ta 'kontroll tat-tħaddim: Jinkludi pannell operattiv u sistema ta' kontroll għat-tħaddim u l-monitoraġġ tal-istatus tal-moviment tal-krejn, li jistgħu jinkludu kontroll mill-bogħod jew apparat ieħor ta 'kontroll.

Trażmissjoni: Sistema li tgħaqqad il-mutur u r-rota tas-sewqan, ġeneralment inklużi komponenti bħal ktajjen, gerijiet jew ċinturini.

3.Dawn il-komponenti jaħdmu flimkien biex jiżguraw li l-krejn tal-gantry crane jista 'jiċċaqlaq bla xkiel u effiċjenti fuq il-binarju biex jitlesta x-xogħol tal-irfigħ.

Mekkaniżmu tal-ivvjaġġar tat-tròli

Il-mekkaniżmu tal-ivvjaġġar tat-tròli tal-krejn tal-gantry tal-parank elettriku huwa responsabbli biex iċċaqlaq it-tròli orizzontalment fuq il-binarju tat-tròli. It-tròli huwa l-parti li ġġorr il-parank elettriku, filwaqt li t-tròli jimxi fuq l-istruttura ewlenija tal-krejn tal-gantry.

Il-komponenti ewlenin tal-mekkaniżmu tat-tħaddim tat-tròli jinkludu:

Mutur: Jipprovdi qawwa għall-moviment tat-tròli. Il-mutur huwa ġeneralment mutur AC jew DC b'qawwa u veloċità xierqa biex jissodisfa l-ħtiġijiet tat-tròli.

Reducer: Jikkonverti r-rotazzjoni b'veloċità għolja tal-mutur f'veloċità aktar baxxa u torque akbar biex issuq it-tròli biex jaħdem bla xkiel.

Rota tas-sewqan tat-tròli: Tikkuntattja l-binarju u tmexxi t-tròli fuq il-binarju permezz tar-rotazzjoni tar-rota. Ir-rota tas-sewqan normalment tadotta apparat ta 'trażmissjoni bħal katina, ger jew ċinturin.

Binarju: Installat fuq it-tròli, li jipprovdi mogħdija biex it-tròli jimxi, ġeneralment binarju orizzontali.

Sistema tal-ibbrejkjar: Użata biex tikkontrolla l-moviment u l-ipparkjar tat-tròli. Is-sistema tal-ibbrejkjar tista 'tkun ibbrejkjar elettromanjetiku, ibbrejkjar mekkaniku jew ibbrejkjar idrawliku.

Sistema ta 'kontroll tat-tħaddim: Jinkludi pannell operattiv u tagħmir ta' kontroll biex jikkontrolla u jimmonitorja l-moviment tat-tròli. Is-sistema ta 'kontroll normalment tista' taħdem f'koordinazzjoni mas-sistema ta 'kontroll tat-tròli.

Trażmissjoni: Il-komponent li jgħaqqad il-mutur u r-rota tas-sewqan, li jista 'jkun katina, ger, ċinturin, eċċ., Użat biex jittrasmetti l-qawwa tal-mutur lir-rota tas-sewqan.

3.Dawn il-komponenti jaħdmu flimkien biex jippermettu li t-tròli jimxi bla xkiel fuq il-binarju tal-karozza kbira, u b'hekk jikseb tħaddim preċiż tal-krejn.

Rota tal-krejn

Ir-roti tal-krejnijiet tal-gantry tal-parank tal-elettriku huma komponenti importanti li jappoġġjaw u jiggwidaw il-moviment tal-krejn.

Id-disinn u l-funzjoni tar-roti jinvolvu l-punti ewlenin li ġejjin:

Materjal: Ir-roti huma ġeneralment magħmula minn azzar ta 'saħħa għolja biex jifilħu tagħbijiet tqal. Iċ-ċirku ta 'barra tar-rota jista' jiġi mwebbes biex itejjeb ir-reżistenza għall-ilbies u l-ħajja tas-servizz.

Struttura: Ir-roti huma maqsuma f'roti tas-sewqan u roti ta 'gwida. Ir-roti tas-sewqan huma mħaddma minn muturi u trasmissjonijiet elettriċi, filwaqt li r-roti ta 'gwida jintużaw biex jiżguraw li r-roti jimxu b'mod stabbli fuq il-binarju.

Berings: Berings ta 'kwalità għolja huma ġeneralment mgħammra bejn ir-roti u l-fusien biex inaqqsu l-frizzjoni u l-ilbies sabiex ir-roti jkunu jistgħu jduru bla xkiel. Il-kwalità tal-bearings hija kritika għall-prestazzjoni tat-tħaddim tar-roti.

It-tqabbil tal-binarji: Id-disinn tar-rota għandu jaqbel mad-daqs u l-forma tal-binarju biex jiżgura li r-rota tkun tista 'taħdem bla xkiel tul il-binarju. Il-profil tar-rota normalment jaqbel mal-forma ta 'sezzjoni trasversali tal-binarju biex jiżgura kuntatt stabbli.

Lubrikazzjoni: Ir-roti u l-bearings jeħtieġ li jiġu llubrikati regolarment biex inaqqsu l-użu u jżommu tħaddim bla xkiel. Is-sistema tal-lubrikazzjoni tista 'tkun awtomatika jew manwali, skont id-disinn tat-tagħmir.

Installazzjoni: Ir-roti huma ġeneralment immuntati fuq il-qafas u konnessi ma 'mekkaniżmi oħra ta' tħaddim permezz tal-fusien. L-installazzjoni u l-aġġustament tar-roti jeħtieġ li jkunu preċiżi biex jiżguraw tħaddim stabbli.

Kapaċità li ġġorr it-tagħbija: Id-disinn tar-roti jeħtieġ li jqis il-kapaċità massima tat-tagħbija tal-krejn biex jiżgura tħaddim sikur anke taħt kundizzjonijiet ta 'tagħbija għolja.

3.Il-kwalità u l-manutenzjoni tar-roti jaffettwaw direttament l-effiċjenza operattiva u s-sigurtà tal-krejn, għalhekk huwa importanti ħafna li tispezzjona u żżomm ir-roti regolarment.

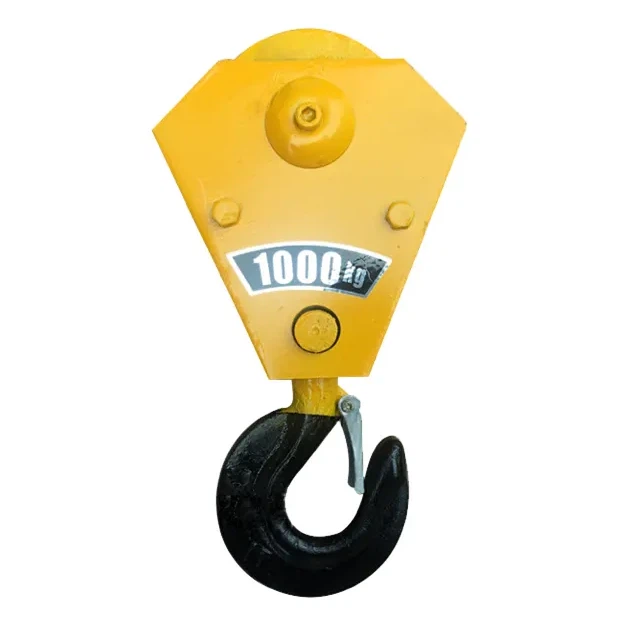

Ganċ tal-krejn

Il-ganċ ta 'krejn gantry ta' parank elettriku huwa wieħed mill-komponenti ewlenin tal-krejn, użat biex jiddendel u jġorr tagħbijiet.

Id-disinn u l-funzjoni tal-ganċ prinċipalment jinvolvu l-aspetti li ġejjin:

2.Structure: Korp tal-ganċ: Normalment magħmul minn azzar ta 'qawwa għolja biex jiżgura li jiflaħ it-tagħbija massima tal-krejn. Id-disinn tal-forma tal-korp tal-ganċ għandu jilħaq l-istandard biex jiffaċilita d-dendil u r-rilaxx sikur tat-tagħbija.

Ħalq tal-ganċ: Il-parti tal-ftuħ tal-ganċ tintuża biex tistrieħ bragi, ktajjen jew tagħmir ieħor ta 'rfigħ. Id-daqs u l-forma tal-ħalq tal-ganċ jeħtieġ li jaqblu mat-tagħmir tal-irfigħ.

Pin tas-sigurtà: Il-ganċ jista 'jkun mgħammar b'brilla tas-sigurtà jew b'apparat ta' qfil biex jipprevjeni li t-tagħbija taqa 'aċċidentalment waqt l-irfigħ. Il-pin tas-sigurtà jista 'jkun tat-tip tar-rebbiegħa, tat-tip tal-bolt jew forma oħra ta' apparat ta 'qfil.

3.Materjal: Il-ganċ ġeneralment ikun magħmul minn azzar illigat jew azzar b'saħħa għolja biex jiżgura s-saħħa u d-durabilità tiegħu taħt kundizzjonijiet ta 'tagħbija tqila. Il-materjal tal-ganċ jeħtieġ li jiġi ttrattat bis-sħana jew proċessi oħra biex itejjeb il-kapaċità tiegħu li jiflaħ it-tagħbija u r-reżistenza għall-għeja.

4.L-ispeċifikazzjonijiet u l-kapaċità li ġġorr it-tagħbija tal-ganċ jeħtieġ li jiġu determinati skont ir-rekwiżiti tad-disinn tal-krejn. It-tagħbija ratata tal-ganċ għandha tkun ogħla mit-tagħbija massima tax-xogħol tal-krejn biex tiżgura tħaddim sikur.

Manutenzjoni:

5.Il-wiċċ tal-ganċ jeħtieġ li jiġi spezzjonat u miżmum regolarment biex jiċċekkja għal sinjali ta 'xedd, xquq jew ħsara oħra. Ganċijiet bil-ħsara jeħtieġ li jiġu sostitwiti fil-ħin biex jipprevjenu perikli għas-sikurezza. Il-partijiet li jiċċaqilqu u l-brilli tas-sigurtà tal-ganċ jeħtieġ li jiġu llubrikati u spezzjonati regolarment biex jiżguraw it-tħaddim normali tagħhom.

6.L-użu tal-ganċ jeħtieġ li jsegwi proċeduri operattivi sikuri biex jiżgura li t-tagħbija titqassam b'mod uniformi u tevita tagħbija żejda.

Matul il-proċess ta 'l-irfigħ, il-ganċ jeħtieġ li jinżamm vertikali u jevita li jmejjel jew ibbilanċjat biex jitnaqqas l-istress u l-ilbies fuq il-ganċ.

Il-ganċ huwa l-parti li tikkuntattja direttament it-tagħbija waqt it-tħaddim tal-krejn. Id-disinn u l-manutenzjoni tiegħu huma kruċjali biex jiżguraw is-sikurezza u l-effiċjenza tal-irfigħ.



Mutur

1.Il-mutur ta 'krejn gantry ta' parank elettriku huwa l-komponent ewlieni li jmexxi l-mekkaniżmi operattivi varji tal-krejn (bħal trolleys, trolleys, mekkaniżmi ta 'rfigħ, eċċ.). L-għażla u l-konfigurazzjoni tal-mutur jaffettwaw direttament il-prestazzjoni u l-effiċjenza tal-krejn.

2.Il-muturi tal-krejnijiet tal-gantry tal-parank tal-elettriku jinkludu muturi AC (muturi AC): komunement jinstabu fil-biċċa l-kbira tal-krejnijiet tal-gantry tal-parank tal-elettriku, minħabba l-istruttura sempliċi tagħhom, spiża baxxa, u manutenzjoni relattivament faċli. Muturi DC (muturi DC): adattati għal okkażjonijiet fejn huwa meħtieġ kontroll preċiż tal-veloċità u t-torque, u ġeneralment jintużaw f'xi applikazzjonijiet speċifiċi.

3.L-operat tal-mutur huwa ġeneralment irregolat minn sistema ta 'kontroll, inkluż pannell operattiv, kontrollur remot, jew PLC (kontrollur tal-loġika programmabbli). Is-sistema ta 'kontroll tista' tikseb kontroll preċiż tal-mutur, bħall-aġġustament tal-veloċità, il-bidu u l-waqfien. Il-livell ta 'protezzjoni tal-mutur jeħtieġ li jintgħażel skont ir-rekwiżiti tal-ambjent tax-xogħol. Pereżempju, f'ambjent umdu jew fit-trab, il-mutur jista 'jeħtieġ akkomodazzjoni b'livell ta' protezzjoni ogħla.

4.Il-prestazzjoni u l-affidabbiltà tal-mutur huma kruċjali għall-effiċjenza ġenerali tax-xogħol u s-sigurtà tal-krejn, għalhekk jeħtieġ li tingħata attenzjoni speċjali meta tagħżel u żżomm il-mutur.

.



Sistema ta 'allarm tal-ħoss u tad-dawl& swiċċ tal-limitu

1.Is-sistema ta 'allarm tal-ħoss u tad-dawl u l-iswiċċ tal-limitu tal-krejn tal-gantry tal-parank elettriku huma komponenti importanti biex jiżguraw it-tħaddim sikur tal-krejn. Huma għandhom rwol ewlieni fil-prevenzjoni tal-inċidenti, il-protezzjoni tat-tagħmir u t-titjib tas-sikurezza operattiva.

2.Allarm tal-ħoss: Normalment buzzer jew ħorn, temetti ħoss qawwi. Il-volum u l-frekwenza tal-ħoss jistgħu jiġu aġġustati kif meħtieġ biex jiġi żgurat li jiġbed biżżejjed attenzjoni.

Allarm tad-dawl: Ġeneralment dawl li jteptep jew dawl ta 'twissija, jarmi flash qawwi. Il-kulur ta 'l-allarm tad-dawl huwa ġeneralment aħmar jew isfar sabiex ikun jista' jidher b'mod ċar f'ambjent ta 'dawl baxx.

Funzjoni ta 'twissija: Is-sistema ta' allarm tal-ħoss u tad-dawl tintuża prinċipalment biex twissi lill-operaturi u lill-persunal tal-madwar li l-krejn qed jaħdem jew hemm sitwazzjoni anormali. Pereżempju, is-sistema ta 'allarm tal-ħoss u tad-dawl tista' tħoss allarm meta l-krejn jibda jaħdem, meta t-tagħbija tkun piż żejjed, jew meta s-sistema tfalli.

Ittejjeb is-sigurtà: Billi jarmu ħsejjes u dwal li jteptep, il-persunal huwa mfakkar biex joqgħod attent, u b'hekk jevita inċidenti kkawżati billi ma jindunax bl-istatus tax-xogħol jew il-perikli potenzjali tal-krejn.

3.Limit swiċċijiet jintużaw biex jipprevjenu l-partijiet li jiċċaqilqu tal-krejn (bħal mekkaniżmi ta 'rfigħ, trolleys, trolleys, eċċ.) milli jaqbżu l-firxa operattiva predeterminata, u b'hekk tiġi evitata ħsara mekkanika jew inċidenti ta' sigurtà.

Kontroll awtomatiku: Meta l-parti li tiċċaqlaq tilħaq il-pożizzjoni tal-limitu stabbilita, is-swiċċ tal-limitu awtomatikament jaqta 'l-provvista tal-enerġija lill-mutur u jwaqqaf il-moviment biex jiżgura li t-tagħmir ma jiċċaqlaqx aktar. Il-pożizzjoni tal-installazzjoni tal-iswiċċ tal-limitu jeħtieġ li tiġi ddeterminata skont l-istruttura u r-rekwiżiti tax-xogħol tal-krejn biex jiġi żgurat li jkun jista 'jiskopri b'mod preċiż il-pożizzjoni tat-tmiem tal-parti li tiċċaqlaq.

4.Kemm is-sistema ta 'allarm tal-ħoss u tad-dawl kif ukoll is-swiċċ tal-limitu huma apparati ta' sigurtà kritiċi fil-krejnijiet tal-irfid tal-parank elettriċi. Is-sistema ta 'allarm tal-ħoss u tad-dawl ittejjeb il-funzjoni ta' twissija waqt it-tħaddim, filwaqt li l-iswiċċ tal-limitu jipprevjeni l-problema tal-ivvjaġġar eċċessiv tat-tagħmir. L-iżgurar tat-tħaddim normali ta 'dawn iż-żewġ sistemi huwa essenzjali biex tiġi żgurata s-sigurtà u l-affidabbiltà tal-krejn.

Apparat tas-Sigurtà

1.It-tagħmir tas-sigurtà tal-krejn gantry tal-parank elettriku huwa ċ-ċavetta biex tiġi żgurata s-sigurtà tal-operat u t-tħaddim normali tat-tagħmir. Dawn li ġejjin huma xi tagħmir ewlieni tas-sikurezza u l-funzjonijiet tagħhom:

Sistema tal-ibbrejkjar

Funzjoni: Żgura li t-tagħbija tista 'tibqa' mingħajr periklu fil-pożizzjoni predeterminata meta l-krejn jieqaf jew ifalli. Tip: Jinkludi brejkijiet elettromanjetiċi u brejkijiet mekkaniċi.

Apparat buffer

Funzjoni: Naqqas l-impatt tal-partijiet li jiċċaqilqu fl-aħħar tal-operazzjoni u tipproteġi l-istruttura u t-tagħbija tal-krejn. Tip: Bħal buffers tar-rebbiegħa u buffers tal-gomma.

Ċinturini tas-sigurtà u tagħmir għall-irfigħ

Funzjoni: Tiżgura s-sigurtà tal-operaturi meta jaħdmu fl-għoli. Tip: Jinkludi ċinturini tas-sigurtà, bokkli tas-saqajn u ċinturini tal-irfigħ.

Taħriġ għat-tħaddim tal-krejn u proċeduri operattivi sikuri

Funzjoni: Żgura li l-operaturi jifhmu proċeduri operattivi sikuri u jużaw krejnijiet b'mod korrett. Kontenut: Jinkludi manwali operattivi, korsijiet ta' taħriġ u speċifikazzjonijiet operattivi sikuri.

Sistema tad-dawl

Funzjoni: Tiżgura tħaddim sikur f'kundizzjonijiet ta 'dawl baxx. Tip: Jinkludi dwal u dwal indikaturi fiż-żona tax-xogħol tal-krejn.

2.Dawn il-mezzi tas-sigurtà għandhom rwol ewlieni fit-tħaddim ta 'kuljum tal-krejnijiet tal-irfid tal-parank elettriċi. Jgħinu biex jipprevjenu inċidenti, jipproteġu t-tagħmir u jiżguraw is-sigurtà tal-operaturi. Spezzjoni u manutenzjoni regolari ta 'dawn l-apparati ta' sikurezza huma miżuri importanti biex jiżguraw it-tħaddim fit-tul u affidabbli tal-krejn.

Modalità ta' Kontroll

1.Il-mod ta 'kontroll tal-krejn tal-gantry tal-parank elettriku jiddetermina kif topera u taġġusta d-diversi mekkaniżmi operattivi tal-krejn. Modi ta 'kontroll differenti huma adattati għal rekwiżiti operattivi u ambjenti differenti. Dawn li ġejjin huma xi modi ta' kontroll komuni u l-karatteristiċi tagħhom:

Kontroll PLC Mod ta 'tħaddim:Kontroll awtomatiku u monitoraġġ permezz ta 'kontrollur loġiku programmabbli (PLC). Is-sistema PLC tista 'tiġi pprogrammata biex timplimenta loġika ta' kontroll kumplessa u funzjonijiet ta 'awtomazzjoni.

Funzjonijiet qawwija: Jista 'jirrealizza funzjonijiet multipli bħal kontroll awtomatiku, akkwist ta' data, dijanjosi ta 'ħsarat, eċċ.

Xenarji ta 'applikazzjoni: Adattat għal sistemi ta' krejnijiet kumplessi fuq skala kbira u okkażjonijiet b'rekwiżiti ta 'awtomazzjoni għolja.

Kontroll tal-frekwenza

Mod ta 'tħaddim: Il-veloċità u t-torque tal-mutur huma aġġustati permezz tal-konvertitur tal-frekwenza biex jinkiseb kontroll bla xkiel tal-moviment tal-krejn. Iffrankar tal-enerġija u effiċjenza għolja: Jista 'jaġġusta l-istat operattiv tal-mutur skont il-bidliet fit-tagħbija biex jinkiseb iffrankar tal-enerġija u jtejjeb l-effiċjenza. Xenarji ta 'applikazzjoni: Adattat għal okkażjonijiet li jeħtieġu kontroll preċiż tal-veloċità u effiċjenza għolja.

Kontroll awtomatiku

Mod ta 'tħaddim: Il-krejn awtomatikament iwettaq kompiti permezz ta' programmi ssettjati minn qabel, bħal operazzjoni awtomatika, tħaddim bil-ħin, docking awtomatiku, eċċ Effiċjenti u stabbli: Naqqas it-tħaddim manwali u jtejjeb l-istabbiltà u l-effiċjenza tal-operat. Xenarji ta 'applikazzjoni: Adattat għal ambjenti tax-xogħol b'rekwiżiti ta' ripetibbiltà u stabbiltà għolja.

Kontroll ibridu

Mod ta 'tħaddim: Tgħaqqad il-kontroll manwali u l-kontroll awtomatiku biex tipprovdi mod ta' tħaddim flessibbli.

Vantaġġi komprensivi: Mod ta 'kontroll manwali, awtomatiku jew remot jista' jintgħażel skond il-ħtiġijiet speċifiċi.

Xenarju ta 'applikazzjoni: Adattat għal ambjenti tax-xogħol kumplessi li jeħtieġu taħlita ta' modi ta 'kontroll multipli.

2.Dawn il-modi ta 'kontroll jistgħu jintużaw waħedhom jew flimkien biex jadattaw għal rekwiżiti operattivi differenti u kundizzjonijiet ambjentali. L-għażla tal-mod ta 'kontroll xieraq tgħin biex ittejjeb l-effiċjenza operattiva, is-sigurtà u l-flessibilità tal-krejn.



Skeċċ







1. Effiċjenza għolja

Irfigħ u ċaqliq veloċi: Il-krejn tal-gantry tal-parank elettriku juża l-effiċjenza għolja tal-parank elettriku biex ilesti malajr il-kompiti ta 'rfigħ u ċaqliq u jtejjeb l-effiċjenza tax-xogħol.

Kontroll preċiż: Is-sistema ta 'kontroll tal-parank elettriku tippermetti aġġustament preċiż tal-veloċità li tiċċaqlaq u l-pożizzjoni tat-tagħbija, u tagħmel l-operazzjoni aktar preċiża.

2. Operazzjoni faċli

Faċli biex topera: Permezz tal-kontroll elettriku u sistema ta 'kontroll mill-bogħod, l-operatur jista' faċilment jikkontrolla l-funzjonijiet varji tal-krejn mingħajr tħaddim manwali tedious.

Intensità tax-xogħol imnaqqsa: Is-sistema tas-sewqan elettriku tnaqqas ir-rekwiżiti fiżiċi tal-operatur u ttejjeb il-kumdità tax-xogħol.

3. Sigurtà

Protezzjonijiet ta 'sikurezza multipli: Inklużi swiċċijiet tal-limitu, apparati ta' protezzjoni ta 'tagħbija żejda, sistemi ta' allarm tal-ħoss u tad-dawl, eċċ., Jistgħu effettivament jipprevjenu tagħbija żejda tat-tagħmir u inċidenti oħra ta 'sikurezza.

Stabbiltà: Id-disinn tal-istruttura tal-gantry jagħmel il-krejn aktar stabbli u jnaqqas ir-riskju li tħawwad u tmejjel.

4. Adattabilità qawwija

Xenarji ta 'applikazzjoni wiesgħa: Il-krejnijiet tal-irfigħ tal-parank elettriċi jistgħu jintużaw f'diversi postijiet, bħal fabbriki, imħażen, siti ta' kostruzzjoni, eċċ., biex jissodisfaw diversi bżonnijiet kumplessi ta 'rfigħ.

Customizable: L-ispeċifikazzjonijiet u l-konfigurazzjonijiet tal-krejn jistgħu jiġu personalizzati skont ir-rekwiżiti speċifiċi tal-applikazzjoni biex jissodisfaw kundizzjonijiet operattivi differenti.

5. Kapaċità ta 'tagħbija għolja

Kapaċità ta 'tagħbija qawwija: Il-krejn tal-gantry tal-parank elettriku jista' jiġi ddisinjat biex iġorr tagħbijiet għoljin u huwa adattat għal kompiti ta 'rfigħ ta' tunnellaġġ kbir.

Stabbiltà qawwija: L-istruttura tal-gantry tista 'txerred b'mod effettiv it-tagħbija u żżid l-istabbiltà u l-kapaċità tat-tagħbija tat-tagħmir.

6. Iffrankar tal-enerġija u protezzjoni ambjentali

Drive elettriku: Meta mqabbel ma 'krejnijiet tradizzjonali mmexxija mid-diżil, il-krejnijiet tal-irfid tal-parank elettriċi għandhom ħsejjes baxxi u emissjonijiet baxxi waqt it-tħaddim, li jissodisfa r-rekwiżiti tal-protezzjoni ambjentali.

Kontroll tal-frekwenza: Il-veloċità tal-mutur hija aġġustata mill-konvertitur tal-frekwenza biex tinkiseb operazzjoni li tiffranka l-enerġija u tnaqqas il-konsum tal-enerġija. Impjanti tal-enerġija: F'impjanti tal-enerġija, krejnijiet tal-pont b'girder wieħed jintużaw biex jinstallaw u jżommu tagħmir għall-ġenerazzjoni tal-enerġija, transformers u oħrajn. komponenti tqal. Huma jiżguraw l-installazzjoni u l-manutenzjoni siguri tat-tagħmir.

Faċilitajiet tal-enerġija: Użati għall-immaniġġjar, assemblaġġ u manutenzjoni tat-tagħmir f'faċilitajiet tal-enerġija biex isostnu l-istabbiltà tal-produzzjoni u l-provvista tal-enerġija.





1. Manifattura

Immaniġġjar tal-materjal: użat biex iċċaqlaq u jerfgħu materjali tqal, komponenti u prodotti lesti, speċjalment f'workshops tal-fabbrika, linji ta 'produzzjoni u linji ta' assemblaġġ.

Manutenzjoni tat-tagħmir: tgħin biex tinstalla u tissewwa tagħmir u makkinarju kbir, u tiffaċilita operazzjonijiet f'altitudni għolja u sostituzzjoni ta 'tagħmir.

2. Industrija tal-kostruzzjoni

Sit ta 'kostruzzjoni: Fuq siti ta' kostruzzjoni, huwa użat biex jerfa 'materjali tal-bini, strutturi tal-azzar, partijiet tal-konkrit precast, eċċ., Biex jappoġġja operazzjonijiet f'altitudni għolja u kostruzzjoni fuq skala kbira.

Bini għoli: Waqt il-kostruzzjoni ta 'bini għoli, krejnijiet tal-irfid tal-parank elettriċi jistgħu jintużaw biex jimxu u jinstallaw komponenti u tagħmir tqal.

3. Magazzinaġġ u loġistika

Tagħbija u ħatt tal-merkanzija: Fl-imħażen u ċ-ċentri tal-loġistika, il-krejnijiet tal-irfid tal-parank tal-elettriku jintużaw biex jgħabbi u jħottu u jċaqalqu kwantitajiet kbar ta 'merkanzija biex itejbu l-effiċjenza tal-magazzinaġġ u d-distribuzzjoni.

Ġestjoni tal-inventarju: tgħin biex tneħħi u tmexxi oġġetti tal-inventarju, tottimizza l-użu tal-ispazju tal-maħżen u l-klassifikazzjoni tal-merkanzija.

4. Portijiet u terminals

Immaniġġjar tal-kontejners: Fil-portijiet u t-terminals, il-krejnijiet tal-irfid tal-parank tal-elettriku jintużaw biex jerfgħu kontenituri u oġġetti oħra, li jappoġġjaw it-tagħbija u l-ħatt u t-trasbord tal-merkanzija.

Tiswija tal-vapur: użata biex tgħolli u tmexxi partijiet u tagħmir tal-vapuri, li tappoġġja t-tiswija u l-manutenzjoni tal-vapuri.

5. Azzar u Industrija Metallurġika

Immaniġġjar tal-Materja Prima: Użat biex iġorr u jerfgħu materja prima bħal minerali, ħlas tal-forn, eċċ meħtieġa fil-proċess tat-tidwib tal-azzar.

Immaniġġjar tal-Prodott lest: Jgħin biex jimmaniġġja u jittrasporta prodotti tal-azzar lesti u nofshom lesti wara t-tidwib.

6. Enerġija u Industrija tal-Enerġija

Installazzjoni ta 'Tagħmir: Użat biex tinstalla u żżomm tagħmir ta' ġenerazzjoni ta 'enerġija, tagħmir ta' substation u faċilitajiet ta 'enerġija.

Operazzjoni ta 'Manutenzjoni: Jappoġġja t-tiswija u l-manutenzjoni ta' tagħmir kbir tal-enerġija, speċjalment f'postijiet bħal impjanti tal-enerġija u substations.

7. Trasport

Operazzjoni tal-Workshop: Fil-workshop tal-industrija tat-trasport, il-krejnijiet tal-gantry tal-parank tal-elettriku jintużaw biex jerfgħu u jċaqalqu komponenti u vetturi kbar.

Tiswija u Manutenzjoni: Jgħin biex jissewwew u jżommu vetturi, speċjalment vetturi kbar tat-trasport bħal ferroviji, vapuri, eċċ.

8. Minjieri

Immaniġġjar tal-minerali: Użat biex iġorr u jerfgħu minerali u materjali oħra tal-minjieri biex jappoġġjaw l-operat effiċjenti tal-operazzjonijiet tal-minjieri.

Manutenzjoni tat-Tagħmir: Tgħin biex tinstalla u tissewwa t-tagħmir tal-minjieri biex tappoġġja l-operat kontinwu tal-minjieri.





1. Stadju tad-disinn

Analiżi tad-domanda: Iddetermina l-ispeċifikazzjonijiet, il-kapaċità tat-tagħbija, il-firxa tax-xogħol u rekwiżiti oħra tal-krejn skont il-ħtiġijiet tal-klijenti u x-xenarji tal-użu. Id-disinjatur jifformula l-parametri funzjonali tal-krejn, inkluż l-għoli tal-irfigħ, il-firxa taċ-ċaqliq tat-tròli u l-karozza, eċċ Disinn ta 'tpinġijiet strutturali tal-istruttura tal-gantry, parank elettriku, roti u komponenti ewlenin oħra. Iddisinja sistema ta’ kontroll elettriku, sistema ta’ enerġija, apparat ta’ trażmissjoni, eċċ. Disinn tas-sigurtà: Disinn ta’ sistemi ta’ sikurezza inklużi swiċċijiet ta’ limitu, protezzjoni ta’ tagħbija żejda, allarmi tal-ħoss u tad-dawl, eċċ. Test ta’ simulazzjoni: Uża softwer ta’ disinn megħjun mill-kompjuter (CAD) biex twettaq testijiet ta’ simulazzjoni biex jivverifika l-fattibilità u l-prestazzjoni tad-disinn. Ottimizza d-disinn ibbażat fuq ir-riżultati tat-test tas-simulazzjoni biex tiżgura li r-rekwiżiti tal-prestazzjoni u s-sikurezza jiġu sodisfatti.

2. Akkwist ta 'materjal

Materja prima: Ixtri azzar b'saħħa għolja, azzar illigat, eċċ għall-manifattura ta 'partijiet strutturali prinċipali u komponenti tat-tagħbija.

Aċċessorji u komponenti: Ixtri aċċessorji u komponenti bħal paranki elettriċi, muturi, reducers, kontrolluri, berings, eċċ. Wettaq spezzjoni ta 'kwalità fuq il-materja prima u l-aċċessorji mixtrija biex tiżgura li jissodisfaw standards u rekwiżiti tad-disinn.

3. Stadju tal-manifattura

Aqta ', iwweldja u jipproċessa l-azzar biex jimmanifattura komponenti ewlenin bħal gantry u struttura ta' appoġġ. It-tħaffir, it-tidwir, it-tħin u proċessar mekkaniku ieħor jitwettqu fuq il-partijiet strutturali biex jiġi żgurat li d-daqs u l-eżattezza jissodisfaw ir-rekwiżiti.

Arma l-komponenti varji tal-parank elettriku (bħal mutur, tanbur, katina ta 'rfigħ).

Installazzjoni tar-roti u l-binarji: Installa s-sistema tar-roti u l-binarji biex tiżgura t-tħaddim bla xkiel tal-mekkaniżmu mobbli.

Installa s-sistema ta 'kontroll elettriku, inkluża l-kaxxa tad-distribuzzjoni, pannell tal-kontroll, kejbils, eċċ. Integra l-komponenti kollha, installahom fuq il-gantry, u twettaq kummissjonar preliminari. Qabbad is-sistema elettrika u s-sistema mekkanika, u twettaq il-kummissjonar tas-sistema biex tiżgura t-tħaddim normali ta 'kull funzjoni.

4. Ittestjar u spezzjoni

Agħmel test tat-tħaddim taħt l-ebda tagħbija biex tivverifika jekk il-moviment u t-tħaddim tal-krejn humiex normali.

Test tat-tagħbija: Ittestja taħt tagħbija ratata biex tivverifika l-istabbiltà, il-kapaċità li ġġorr it-tagħbija u l-prestazzjoni tas-sikurezza tat-tagħmir. Funzjonijiet ta 'sikurezza tat-test bħal swiċċijiet tal-limitu, protezzjoni ta' tagħbija żejda, waqfien ta 'emerġenza, eċċ biex jiżguraw it-tħaddim normali tagħhom. Wettaq spezzjoni komprensiva tal-kwalità tat-tagħmir, inkluża l-kwalità tal-iwweldjar, il-preċiżjoni tal-magni, il-funzjoni tas-sistema elettrika, eċċ.

5. Kunsinna u installazzjoni

Ippakkjar u trasport: Il-krejn ittestjat u spezzjonat huwa ppakkjat u ppreparat għat-trasport lejn is-sit tal-klijent. Ipprovdi manwali tat-tħaddim, gwidi tal-manutenzjoni, karti tal-garanzija u dokumenti rilevanti oħra. Wara li tasal fis-sit tal-klijent, installa u debug il-krejn, inkluż assemblaġġ, aġġustament u ttestjar.Taħriġ: Operaturi tal-ferrovija, spjega l-prekawzjonijiet ta 'tħaddim u manutenzjoni, u żgura li l-klijenti jistgħu jużaw it-tagħmir b'mod korrett.

6. Servizz ta 'wara l-bejgħ

Ipprovdi servizzi ta 'manutenzjoni u spezzjoni regolari biex tiżgura tħaddim stabbli fit-tul tat-tagħmir.

Issolvi l-problemi: Ipprovdi appoġġ tekniku u servizzi ta 'tiswija meta t-tagħmir ifalli. Iġbor feedback mill-klijenti wara l-użu biex tifhem l-istatus operattiv tat-tagħmir u s-sodisfazzjon tal-klijent. Ittejjeb il-prodotti bbażati fuq feedback u ottimizza l-proċessi tad-disinn u tal-manifattura.





Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95%. Ġew użati 32 linja ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja kollha tal-prodott laħqet.
