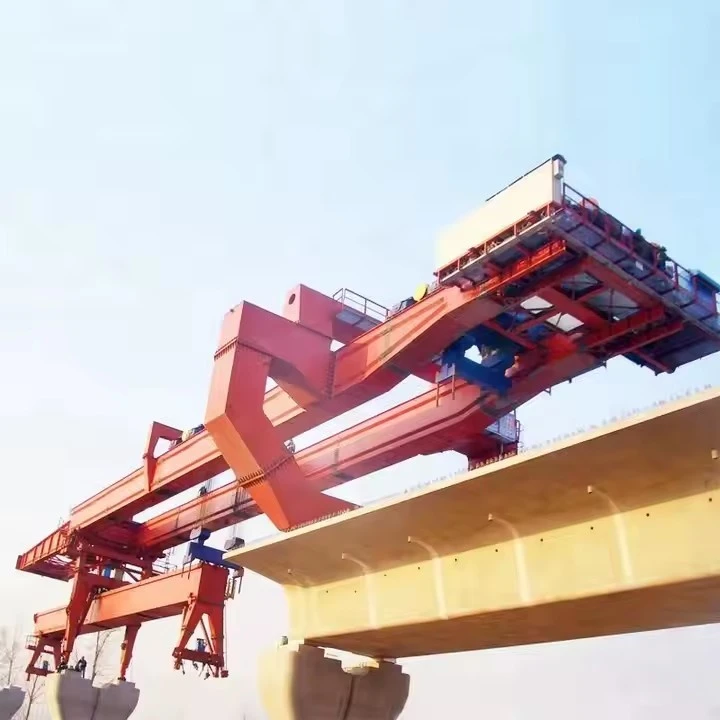

Tagħmir tal-Launcher tal-Pont ta '500 Ton

Lanċjar tal-pont ta' 500-tunnellata huwa biċċa ta' tagħmir tqil-li jintuża fil-kostruzzjoni ta' pontijiet kbar, partikolarment għat-tnedija ta' segmenti ta' pont precast jew fondut-in-post. Dawn il-magni huma essenzjali għal proġetti li jinvolvu pontijiet ta 'medda twila, vjadotti, jew awtostradi elevati fejn krejnijiet tradizzjonali jew sistemi ta' xogħol falz mhumiex prattiċi.





Karatteristiċi ewlenin ta' Luncher ta' Pont ta' 500 Tunnellata:
Kapaċità Għolja ta 'Tagħbija - Iddisinjati biex jimmaniġġjaw segmenti li jiżnu sa 500 tunnellata.

Awto-Mekkaniżmu ta' Tnedija – Jimxi 'l quddiem tul il-gverta tal-pont hekk kif il-kostruzzjoni timxi 'l quddiem.

Disinn Modulari - Aġġustabbli għal wisgħat u meded ta 'pont differenti.

Sistemi Idrawliċi - Għal pożizzjonament preċiż ta 'segmenti tqal.

Kompjuter-Operazzjoni Kontrollata – Jiżgura l-eżattezza fit-tqegħid tas-segmenti.

Sistemi ta' Sigurtà – Jinkludi stabilizzaturi, mekkaniżmi kontra -żliq, u protezzjoni ta' tagħbija żejda.





Tagħmir tal-Lancher tal-Pont ta '500 Tunnellata - Speċifikazzjonijiet Tekniċi
1. Deskrizzjoni Ġenerali
Għan: Iddisinjat għat-tnedija ta 'segmenti ta' pont precast jew immuntati (travi, gverti, eċċ.) Sa 500 tunnellata.

Applikazzjoni: Highway/pontijiet tal-ferrovija, pontijiet militari, kostruzzjoni ta 'pont modulari.

Tip: Impulsat waħdu-, modulari, jew bil-ferrovija-immuntat skont id-disinn.

2. Kapaċità tat-Tagħbija
Kapaċità Massima ta 'Tnedija: 500 tunnellata metrika (inkluż segment tal-pont + piż tat-tagħmir).

Span Tul: Aġġustabbli (tipikament 30m–60m għal kull tnedija).

Sistema ta 'rfigħ: Ġakkijiet idrawliċi jew vinċijiet b'kontroll sinkronizzat.

3. Komponenti Strutturali
Imnieħer tat-tnedija/Gantry: Teleskopiku jew modulari għal jilħqu aġġustabbli.

Qafas/Travi ta' Sostenn: Azzar ta'-qawwa għolja (eż., ASTM A572 Grad 50).

Sistema Idrawlika:

Kapaċità tal-Pompa: pressjoni akbar minn jew ugwali għal 500 bar.

Ċilindri: Irfigħ sinkronizzat b'ħafna-punti.

Sistema tal-Ivvjaġġar:

Roti/Braċċi: Impulsat waħdu-b'bearings-tqal.

Gwida tal-Ferrovija (jekk applikabbli): Sistema ta 'allinjament ta' preċiżjoni.

4. Qawwa u Kontroll
Sors tal-Enerġija: Magna diesel (eż., 300–400 kW) jew mutur elettriku (għal installazzjonijiet fissi).

Sistema ta 'Kontroll: PLC-ibbażat b'kapaċità ta' tħaddim mill-bogħod.

Karatteristiċi ta' Sigurtà: Sensuri tat-tagħbija, brejkijiet ta' emerġenza, mekkaniżmi ta' kontra -żliq.

5. Mobilità & Setup
Trasport: Disinn modulari għaż-żarmar/trasport permezz ta 'trakkijiet.

Ħin ta 'Assemblea: Inqas minn jew ugwali għal 48 siegħa (b'appoġġ tal-krejn).

Veloċità tat-tnedija: 5–10 m/siegħa (aġġustabbli).

6. Kundizzjonijiet Ambjentali u Operazzjonali
Temperatura Operattiva: –20 grad sa +50 grad .

Reżistenza għar-Riħ: Stabbli sa 15 m/s (operazzjonali), 25 m/s (ipparkjata).

Pressjoni tal-Art: Inqas minn jew ugwali għal 150 kPa (b'outriggers/twapet tal-art).

7. Konformità u Standards
Kodiċi tad-Disinn: EN 1993 (Eurocode 3), AASHTO, jew speċifiku għall-proġett.

Sigurtà: OSHA/ISO 13849 (sikurezza tal-magni).





Lanċjar ta 'pont ta' 500-tunnellata huwa biċċa tagħmir heavy-duty użat fil-kostruzzjoni ta 'pont biex jerfgħu, jittrasportaw, u jqiegħdu segmenti kbar ta' pont. Hawn taħt huma l-komponenti ewlenin ta 'sistema bħal din:

1. Komponenti Strutturali Prinċipali
Tnedija Gantry (Frame Prinċipali) - L-istruttura tal-azzar primarja li tifrex iż-żona tal-kostruzzjoni u tappoġġja l-mekkaniżmu tat-tnedija.

Appoġġ ta 'quddiem u ta' wara - Appoġġi temporanji li jistabbilizzaw il-lanċjar waqt it-tqegħid tas-segment.

Imnieħer Tnedija (Mhux obbligatorju) - Sezzjoni ta 'quddiem li tista' tiġi estiża li tgħin biex tiggwida s-segmenti tal-pont fil-pożizzjoni.

2. Sistema ta 'rfigħ u Immaniġġjar
Ġakkijiet Idrawliċi (kapaċità ta '500-tunnellata) – Ġakkijiet ta' kapaċità għolja għall-irfigħ u l-ippożizzjonar ta 'segmenti tal-pont.

Vinċijiet u Paranki - Sistemi elettriċi jew idrawliċi biex iċċaqilqu segmenti orizzontalment.

Mekkaniżmu tat-Trolli u l-Ivvjaġġar - Jippermetti l-moviment tas-sistema tal-irfigħ tul il-gantry.

3. Sistema ta 'Moviment u Propulsjoni
Sistema Idrawlika ta 'Push/Pull - Tmexxi l-lanċjar 'il quddiem tul l-allinjament tal-pont.

Sistema ta' Binarju jew Ferrovija – Tipprovdi mogħdija gwidata għall-moviment tal-lanċjar.

Skidding Beams / Pads - Uċuħ ta 'appoġġ għal jiżżerżqu bla xkiel waqt it-tnedija.

4. Sistemi Idrawliċi u tal-Enerġija
Unità tal-Enerġija Idrawlika (HPU) – Tforni żejt taħt pressjoni lill-ġakkijiet u ċ-ċilindri.

Panel tal-Kontroll (ibbażat fuq PLC-jew Manwal) – Jiġġestixxi operazzjonijiet bħall-irfigħ, it-tnedija, u l-allinjament.

Ġeneraturi elettriċi - Ipprovdi enerġija għal muturi, kontrolli, u dawl.

5. Sistemi ta 'Allinjament u Pożizzjonament
Surveying & Monitoring Sensors – Gwidi tal-lejżer jew GPS għal tqegħid preċiż tas-segmenti.

Appoġġ Aġġustabbli – Irfina-il-pożizzjoni tal-lanċjar għall-eżattezza.

Ġakkijiet tal-livellar - Żgura l-istabbiltà fuq art irregolari.

6. Sigurtà u Komponenti Awżiljarji
Brejkijiet ta' Anti-Slip & Pinnijiet ta' Qfil – Jipprevjenu moviment mhux intenzjonat.

Sistemi ta’ Waqfien ta’ Emerġenza – Għal għeluq immedjat f’każ ta’ ħsara.

Pjattaformi tax-Xogħol u Slielem tal-Aċċess - Għall-aċċess tal-operatur waqt l-assemblaġġ u l-manutenzjoni.

7. Komponenti tat-Trasport u Assemblea
Sezzjonijiet Modulari – Jippermetti ż-żarmar għat-trasport lejn siti ġodda.

Punti ta' twaħħil tal-krejn - Għall-irfigħ u l-immuntar tal-lanċjar.









Lanċjar ta 'pont ta' 500-tunnellata huwa biċċa tagħmir heavy-duty użata fil-kostruzzjoni ta 'pontijiet, partikolarment għat-tnedija ta' segmenti precast, travi, jew spans sħaħ tal-pont. Hawn huma l-vantaġġi ewlenin tagħha:

1. Kapaċità Għolja ta 'Tagħbija
Jista 'jimmaniġġja sa 500 tunnellata, li jagħmilha adattata għal pontijiet ta'-span kbar, vjadotti tal-awtostradi, u pontijiet tal-ferrovija.

Inaqqas il-ħtieġa għal krejnijiet multipli jew strutturi ta 'appoġġ, ittejjeb l-effiċjenza.

2. Preċiżjoni u Kontroll
Mgħammar b'sistemi ta 'kontroll idrawliċi jew kompjuterizzati għal pożizzjonament preċiż tas-segmenti tal-pont.

Jiżgura tqegħid bla xkiel u sigur ta 'komponenti tqal.

3. Ħin u Effiċjenza fl-ispiża
Tħaffef il-kostruzzjoni billi tniedi segmenti kbar f'operazzjoni waħda.

Tnaqqas l-ispejjeż tax-xogħol u tat-tagħmir meta mqabbla ma 'metodi tradizzjonali bħall-irfigħ tal-krejn.

4. Adattabilità għal Diversi Tipi ta 'Pont
Xogħlijiet għal travi tal-kaxxa, travi T-, pontijiet segmentali, u għenieqed tal-azzar.

L-appoġġi aġġustabbli u d-disinn modulari jippermettu l-użu f'terreni differenti (urbani, muntanjużi, jew fuq l-ilma).

5. Sigurtà Mtejba
Jimminimizza r-riskji assoċjati mal-irfigħ u l-assemblaġġ manwali.

Sistemi ta 'appoġġ stabbli jipprevjenu inċidenti waqt it-tnedija.

6. Impatt Ambjentali Mnaqqas
Jeħtieġ inqas appoġġi temporanji, li jimminimizzaw id-disturb tal-art.

Ħsejjes aktar baxxi u vibrazzjoni meta mqabbla ma 'krejnijiet tqal multipli.

7. Kapaċità ta' Tnedija -Distanza twila
Jista 'jniedi segmenti ta' pont fuq medda twila (50m sa 100m +) mingħajr appoġġi intermedji.

Ideali biex taqsam xmajjar, widien jew awtostradi mingħajr ma tfixkel it-traffiku taħt.

8. Awtomazzjoni u Operazzjoni Remota
Xi mudelli għandhom sinkronizzazzjoni awtomatizzata għal distribuzzjoni bilanċjata tat-tagħbija.

Il-monitoraġġ mill-bogħod itejjeb l-effiċjenza u s-sikurezza.

9. Durabilità u Manutenzjoni Baxxa
Mibnija b'-azzar ta' saħħa għolja u komponenti-reżistenti għall-ilbies għal użu-fit-tul.

Jeħtieġ waqfien minimu għall-manutenzjoni.

10. Versatilità fil-Metodi ta 'Kostruzzjoni
Jappoġġja tnedija inkrementali, cantilever bilanċjat, u tekniki ta' tnedija ta'-firxa sħiħa.

Jista' jintuża kemm għall-kostruzzjoni ta' pont precast kif ukoll mitfugħa-in-situ.

Konklużjoni
Lanċjar ta' pont ta' 500-tunnellata huwa soluzzjoni effiċjenti ħafna, sigura, u kost-effettiva għall-kostruzzjoni moderna ta' pont, b'mod partikolari għal proġetti ta'-infrastruttura fuq skala kbira. Il-kapaċità tagħha li timmaniġġja tagħbijiet kbar bi preċiżjoni tagħmilha indispensabbli għall-inġiniera li jaħdmu fuq vijadotti, passaġġi ta 'fuq, u pontijiet ta' medda twila.





It-tagħmir tal-lanċjar tal-pont ta' 500-tunnellata huwa magna ta' ħidma tqila-użata primarjament fil-kostruzzjoni ta' pontijiet, partikolarment għat-tnedija ta' segmenti ta' pont precast jew fondut-fil-post. Hawn taħt jinsabu l-applikazzjonijiet u l-karatteristiċi ewlenin tiegħu:

Applikazzjonijiet:
Tnedija tas-Segment Precast – Użat biex jerfgħu u jpoġġu s-segmenti tal-konkrit prefabbrikat għal pontijiet ta' travi, vjadotti, u pontijiet bil--pontijiet imwaqqfa bil-kejbil.

Span-by-Span Construction – Jiffaċilita t-tnedija inkrementali tal-gverti tal-pont fuq l-appoġġ.

Kostruzzjoni Cantilever Ibbilanċjata - Jgħin fit-tqegħid ta 'segmenti b'mod simetriku fil-kostruzzjoni ta' pont cantilever.

Irfigħ Tqil fi Spazji Ristretti - Ideali għal ambjenti urbani jew ristretti fejn il-krejnijiet għandhom aċċess limitat.

Pontijiet tal-Ferroviji u ta' l-Awtostrada – Użati komunement fi proġetti ta'-infrastruttura fuq skala kbira.





Il-produzzjoni ta 'llanċjar tal-pont ta' 500-tunnellata hija proċess kumpless li jinvolvi disinn, akkwist ta 'materjal, fabbrikazzjoni, assemblaġġ, ittestjar u kummissjonar. Hawn taħt hawn proċedura ta 'produzzjoni strutturata għal tali tagħmir ta' varar ta 'pont heavy-duty:

1. Fażi tad-Disinn u l-Inġinerija
Analiżi tar-Rekwiżiti: Iddefinixxi l-kapaċità tat-tagħbija (500 tunnellata), it-tul tal-medda, il-mobilità, u l-adattabilità tat-terren.

Disinn Strutturali: Immudellar CAD (AutoCAD, SolidWorks) għall-irfid, imnieħer tal-varar, frejms ta 'appoġġ, u sistemi idrawliċi.

Simulazzjoni u Validazzjoni: Analiżi tal-Elementi Finiti (FEA) għall-ittestjar tal-istress, id-deflessjoni u t-tagħbija dinamika.

Konformità Regolatorja: Żgura l-aderenza mal-istandards (AASHTO, EN, ISO, jew speċifikazzjonijiet speċifiċi tal-klijent-).

2. Akkwist ta 'Materjal
Azzar ta' -Qawwa Għolja: ASTM A572 Grad 50 jew ekwivalenti għal travi prinċipali.

Komponenti idrawliċi: Pompi, ċilindri (kapaċità ta '500 tunnellata), u valvi ta' kontroll.

Partijiet Mekkaniċi: Gerijiet, berings, vinċijiet, u bogies (propulsjonati waħedhom-jew immuntati bil-ferrovija-).

Sistemi elettriċi u ta 'kontroll: PLCs, sensuri, u moduli ta' tħaddim mill-bogħod.

3. Proċess ta 'Fabbrikazzjoni
A. Fabbrikazzjoni Strutturali
Qtugħ u Formar: CNC plażma/ossi{0}}qtugħ tal-fjuwil għal pjanċi tal-azzar.

Iwweldjar: Iwweldjar bl-ark mgħaddas (SAW) għal travi; welders iċċertifikati (standards AWS/EN).

Makkinar: Tħaffir, tħin għal allinjament preċiż tal-bolt-toqba.

B. Assemblea Idrawlika u Mekkanika
Assemblaġġ taċ-Ċirkwit Idrawliku: Integrazzjoni ta 'pompi, pajpijiet, u ċilindri.

Bogie & Traction System: Installazzjoni ta 'roti, muturi, u sistemi tal-ibbrejkjar.

C. Sistemi elettriċi u ta' Kontroll
Wiring & Sensers: Ċelloli tat-tagħbija, sensuri tal-pożizzjoni, u waqfiet ta 'emerġenza.

Control Panel: Programmazzjoni PLC għal tnedija sinkronizzata.

4. Assemblea u Integrazzjoni
Sotto-Assemblaġġ: Ingħaqad travi, imnieħer tal-varar, u frejms ta' appoġġ.

Integrazzjoni Sħiħa: Immonta sistemi idrawliċi, bogies, u kabinetti tal-kontroll.

Kontrolli tal-Allinjament: Allinjament bil-lejżer għall-paralleliżmu tal-binarji/rota.

5. Ittestjar u Kontroll tal-Kwalità
Ittestjar tat-Tagħbija: Applika 110% tat-tagħbija tad-disinn (550 tunnellata) f'ambjent ikkontrollat.

Testijiet Funzjonali: Ivverifika estensjoni/retrazzjoni idrawlika, moviment tal-bogie, u stabbiltà.

Kontrolli tas-Sigurtà: Waqfien ta' emerġenza, protezzjoni ta' tagħbija żejda, u fail{0}}safes.

6. Żebgħa u Protezzjoni mill-Korrużjoni
Preparazzjoni tal-wiċċ: Sandblasting (standard SA 2.5).

Kisi: Primer epoxy + topcoat tal-polyurethane għar-reżistenza tat-temp.

7. Żarmar u Ippakkjar
Tqassim Modulari: Żarma f'sezzjonijiet li jistgħu jinġarru (kontenituri ta' massimu. 40piedi).

Protezzjoni: Garżi kontra l--korrużjoni għat-tbaħħir bil-baħar/tat-triq.

8. Fis--Installazzjoni u Kummissjonar tas-Sit
Assemblaġġ mill-ġdid: Iggwidat minn manwali ta 'assemblaġġ.

Ittestjar tal-Qasam: Tnedija ta 'prova b'tagħbijiet inkrementali (50% → 100% → 110%).

Taħriġ tal-Operaturi: Sessjonijiet prattiċi-għall-iskjerament u l-manutenzjoni.

9. Dokumentazzjoni u Trasferiment
Kif-Tpinġijiet Mibnija: Mudelli CAD aġġornati.

Manwali: Gwidi dwar it-tħaddim, il-manutenzjoni u s-soluzzjoni tal-problemi.

Ċertifikati: Rapporti tat-test tal-materjal (MTRs), spezzjonijiet tal-weldjatura, u rekords tat-test tat-tagħbija.
