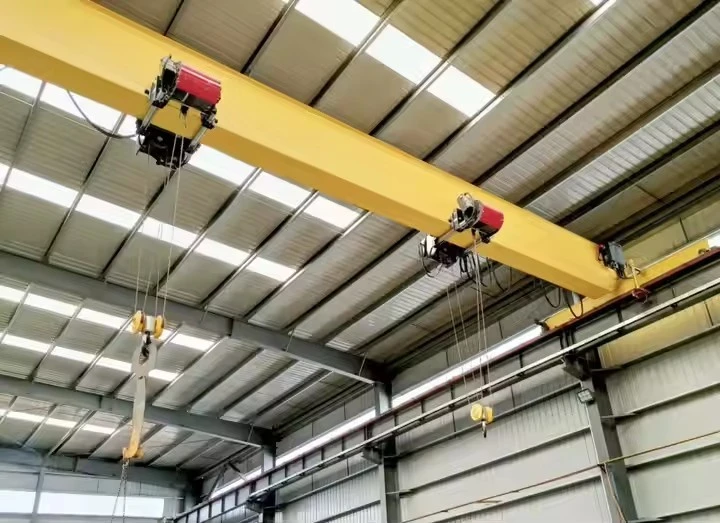

Krejn ta 'l-overhead ta' Girder Uniku

Komponenti tal-qalba: gearbox, mutur, irkaptu

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: sena 1

Piż (kg): 10000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Unitajiet tal-Bejgħ: Oġġett Uniku

Daqs tal-pakkett wieħed: 600x300x300 cm

Piż gross wieħed: 200. 000 kg

AnKrejn ta 'l-overhead ta' Girder UnikuJikkonsisti f'komponenti speċjalizzati ddisinjati biex joperaw b'mod sikur f'ambjenti perikolużi fejn jistgħu jkunu preżenti gassijiet li jaqbdu, fwar jew trab kombustibbli. Hawn taħt hawn tqassim dettaljat tal-komponenti ewlenin tiegħu u l-karatteristiċi tagħhom li ma jagħmlux splużjoni:

1. Komponenti ewlenin ta 'Girder Overhead Crane ta' splużjoni

A. Bridge Girder (Beam Prinċipali)

Funzjoni:Jappoġġja l-parank u t-trolley, li jġorr it-tagħbija tul ir-runway.

Konsiderazzjoni li ma tagħmilx splużjoni:Magħmul minn azzar ta 'saħħa għolja bi trattament kontra l-korrużjoni biex jiflaħ għal ambjenti ħarxa.

B. Trucks End (Tmiem il-Ġarr)

Funzjoni:Djar ir-roti u jmexxi l-krejn tul ir-raġġi tar-runway.

Karatteristiċi li ma jagħmlux splużjoni:

Bearings u muturi tar-rotihuma ssiġillati jew bla fjamma.

Brejkijiethuma reżistenti għall-ispark.

C. Unità tal-Hoist (prova tal-isplużjoni)

Tipi:

Parank tal-katina elettrika(għal tagħbijiet eħfef)

Parakk tal-ħabel tal-wajer(għal tagħbijiet itqal)

Karatteristiċi li ma jagħmlux splużjoni:

Mutur:Imdaħħal fi djar ta 'sikurezza ta' fjammi (ex d) jew żieda fis-sigurtà (ex e).

Komponenti elettriċi:Issiġillat biex jipprevjeni xrar.

Swiċċijiet tal-Limitu:Rated-prova tal-isplużjoni.

D. Trolley (prova tal-isplużjoni)

Funzjoni:Iċċaqlaq il-parank tul il-girder.

Karatteristiċi li ma jagħmlux splużjoni:

Frame Trolley:Materjali li ma jwarrbux.

Drive Motor & Gearbox:Konformi mal-istandards ATEX \/ IECEX.

E. Sistema tar-runway

Travi tar-runway:Appoġġ il-moviment tal-krejn.

Konsiderazzjonijiet li ma jagħmlux splużjoni:

Kondutturi (jekk elettrifikati):Magħluq jew iżolat biex jipprevjeni l-arking.

F. Sistema Elettrika (Kritika għas-Sikurezza tal-Isplużjoni)

Panew tal-Kontroll tal-Esplużjoni:

Miżmuma f'għeluq ta 'fjammi (ex D) jew taħt pressjoni (ex p).

Kontroll tal-pendent (jew radju remot):

Pendent li ma jagħmilx splużjoni:Buttuni ssiġillati mingħajr ġenerazzjoni ta 'xrar.

Remot bla fili (mhux obbligatorju):Intrinsikament sikur (ex ia \/ ib).

Cable & WIRING:

Duty tqil, reżistenti għall-brix bi glandoli li ma jagħmlux splużjoni.

G. Apparat ta 'Sigurtà (ratat ta' prova ta 'splużjoni)

Swiċċijiet tal-limitu (ta 'fuq \/ ta' isfel):Jipprevjenu l-ivvjaġġar żejjed (ex-ratat).

Protettur ta 'tagħbija żejda:Mekkaniżmu li ma jagħmilx xrar.

Stop ta 'Emerġenza:Push-buttuna li ma tagħmilx splużjoni.

.

2. Standards u Ċertifikazzjonijiet tal-Professjonijiet tal-Isplużjoni

Dawn il-krejnijiet jikkonformaw mal-klassifikazzjonijiet internazzjonali taż-żona perikoluża:

Atex (UE): Żoni 1, 2 (gassijiet); Żoni 21, 22 (trab).

IECEX (Globali): Ex d, ex e, klassifikazzjonijiet ex ia \/ ib.

NEC \/ CEC (l-Amerika ta 'Fuq): Klassi I, II, III; Diviżjoni 1 jew 2.

4. Għaliex dawn il-komponenti huma importanti

Jipprevjenu l-ignition:Kull parti elettrika \/ mekkanika hija ddisinjata biex telimina xrar jew sħana eċċessiva.

Durabilità:Reżistenti għall-korrużjoni, it-trab, u l-esponiment kimiku.

Konformità regolatorja:Jiżgura operazzjoni legali f'żoni perikolużi.

Skeċċ

Tekniku ewlieni

Vantaġġi ta 'krejnijiet overhead ta' l-isplużjoni ta 'splużjoni

Sigurtà msaħħa f'żoni perikolużi

Tipprevjeni xrar, arki, u sħana żejda li tista 'taqbad gassijiet, fwar, jew trab fjammabbli.

Tikkonforma ma 'Atex, Iecex, NEC, u standards oħra li ma jagħmlux splużjoni.

Soluzzjoni kosteffikaċi

Aktar aċċessibbli minndouble-girderkrejnijiet waqt li jkunu għadhom joffru kapaċità ta 'tagħbija għolja (tipikament1-20 tunnellata).

Spejjeż baxxi ta 'installazzjoni u manutenzjoni minħabba disinn aktar sempliċi.

Durabbli u reżistenti għall-korrużjoni

Mibnija biazzar ta 'grad għoliu kisjiet protettivi biex jifilħu għal ambjenti ħorox (eż., Esponiment kimiku, umdità).

Flessibbli u customizable

Disponibbli ma 'parank tal-katina elettrika li ma tagħmilx splużjoni jew parank tal-ħabel tal-wajer.

AġġustabbliSpan, Għoli ta 'Tneħħija, u VeloċitàBiex toqgħod spazji tax-xogħol differenti.

Manutenzjoni baxxa u affidabbli

Muturi ssiġillati u komponenti elettriċi jnaqqsu l-użu.

L-iswiċċijiet u l-brejkijiet tal-limitu tal-isplużjoni jtejbu l-lonġevità.

Installazzjoni u Operazzjoni Faċli

Krejnijiet eħfef minn double-girder, li jeħtieġu inqas appoġġ strutturali.

Għażliet għalKontroll tal-pendent li ma jagħmilx splużjoni jew remot bla fili.

Applikazzjonijiet ta 'krejnijiet overhead tal-girder wieħed li ma jagħtux splużjoni

Dawn il-krejnijiet huma essenzjali f'industriji fejn hemm sustanzi li jfakkru:

1. Industrija taż-Żejt u tal-Gass

Raffineriji, pjanti petrokimiċi, pjattaformi barra mill-kosta

Immaniġġjar ta 'pajpijiet, valvi, u tagħmir tat-tħaffir ġewwaŻona 1 \/ Żona 2 (Atex) jew Klassi I Div 1 \/ Div 2 (NEC)żoni.

2. Manifattura kimika u farmaċewtika

TrasportSolventi, trabijiet u kimiċi reattivi fjammabbli.

Użat fiŻoni tat-taħlit, l-imballaġġ, u l-ħażnab'atmosferi splussivi.

3. Proċessar tal-Qamħ u tal-Ikel

Imtieħen tad-dqiq, pjanti taz-zokkor, silos tal-qamħ(trab kombustibbli -Żona 21\/22).

Tipprevjeni l-isplużjonijiet tat-trab waqt l-immaniġġjar tal-materjal.

4. Manifattura tal-Minjieri u l-Isplussivi

Tneħħija bla perikluMinjieri tal-faħam, fabbriki tal-porvli, u ħażna tal-munizzjonijiet.

Komponenti reżistenti għall-ispark jipprevjenu d-detonazzjoni.

5. Aerospace & Automotive (Paint Booths)

Immaniġġjar ta 'tankijiet tal-fjuwil, batteriji, uŻebgħa \/ sprejs fjammabbliFi spazji ristretti.

6. Trattament ta 'Skart u Riċiklaġġ

Topera fiPjanti tal-bijogassfejn il-metanu u gassijiet splussivi oħra jistgħu jakkumulaw.

1. Disinn u Inġinerija
Konsultazzjoni inizjali: Il-proċess jibda b'diskussjonijiet bejn il-manifattur u l-klijent biex jifhem ir-rekwiżiti operattivi tal-krejn, bħalma huma l-kapaċità tat-tagħbija, il-medda, l-għoli tal-irfigħ, u l-ambjent (eż. Użu ta 'ġewwa jew ta' barra, kundizzjonijiet tat-temperatura, eċċ.).

Inġinerija u Personalizzazzjoni: It-tim tad-disinn jippersonalizza l-krejn, inklużi l-istruttura, is-sistema ta 'rfigħ, u l-karatteristiċi ta' kontroll mill-bogħod tar-radju. It-tpinġijiet u l-ispeċifikazzjonijiet dettaljati tal-inġinerija huma ppreparati, li jiżguraw li l-krejn jissodisfa l-istandards u l-kodiċi tas-sigurtà kollha meħtieġa.

Disinn tas-Sistema ta 'Kontroll: Is-sistema ta' kontroll mill-bogħod tar-radju hija integrata fid-disinn, b'attenzjoni għall-faċilità ta 'użu, firxa, karatteristiċi ta' sigurtà (waqfien ta 'emerġenza, protezzjoni żejda), u kompatibilità mas-sistemi l-oħra tal-krejn.

2. L-għażla tal-materjal u l-akkwist tal-materjal
Materjali strutturali: Materjali ta 'kwalità għolja bħall-azzar jinxtraw għar-raġġ ewlieni tal-krejn, girder, vaguni finali, u komponenti strutturali oħra. Dawn il-materjali huma magħżula għas-saħħa, id-durabilità, u l-abbiltà li jifilħu tagħbijiet tqal.

Komponenti mekkaniċi: Il-komponenti għas-sistema ta 'l-irfigħ, trolley, rota tal-krejn, muturi, gearboxes, u sistema ta' kontroll mill-bogħod tar-radju huma akkwistati minn fornituri affidabbli.

Komponenti elettriċi: wajers, pannelli elettriċi, swiċċijiet, apparat ta 'sigurtà, u komponenti elettriċi oħra għas-sistema ta' kontroll tal-krejn huma wkoll miksuba.

3. Fabbrikazzjoni u Manifattura
Kostruzzjoni tar-raġġ ewlieni: L-azzar huwa maqtugħ, iwweldjat, u mmuntat biex jifforma l-girder prinċipali (raġġ wieħed) tal-krejn. Dan il-proċess ħafna drabi jinvolvi qtugħ ta 'preċiżjoni, liwi, u wweldjar biex jissodisfa tolleranzi speċifiċi tad-disinn.

Fabbrikazzjoni tal-ġarr tat-tarf: Il-vaguni finali, li jappoġġjaw il-mekkaniżmu tal-ivvjaġġar tal-krejn, huma fabbrikati u mmuntati. Dawn il-komponenti huma ddisinjati għall-istabbiltà u s-saħħa, li jiżguraw moviment tal-krejn lixx tul il-binarji.

Mekkaniżmu ta 'l-assemblaġġ ta' l-irfigħ: Il-parank, il-ganċ, u l-mekkaniżmu ta 'rfigħ huma mmuntati, b'muturi, gerijiet, u taljoli integrati fis-sistema. Is-sistema tal-irfigħ hija ttestjata għal kapaċità li ġġorr it-tagħbija u tħaddim bla xkiel.

Mekkaniżmi ta 'vjaġġar tat-tròli u tal-krejn: il-mekkaniżmi ta' l-ivvjaġġar tat-trolley u tal-krejn huma mibnija u mmuntati. Dan jinkludi r-roti, il-mutur u s-sistema tal-ferrovija, li jiżgura moviment bla xkiel tal-krejn tul il-linji.

Installazzjoni ta 'Kontroll mill-Bogħod tar-Radju: Is-sistema ta' kontroll mill-bogħod tar-radju hija installata. Dan jinkludi t-twaħħil tar-riċevituri meħtieġa, l-antenni, u l-integrazzjoni tas-sistema ta 'kontroll mas-sistemi elettriċi u mekkaniċi tal-krejn.

4. Integrazzjoni tas-sistema elettrika u ta 'kontroll
Wajers u Sistemi Elettriċi: Il-wajers elettriċi huma installati, li jgħaqqdu s-sistema tal-irfigħ, pannell tal-kontroll, muturi u sistema ta 'kontroll mill-bogħod tar-radju. Il-wajers huma ttestjati għas-sigurtà u l-konformità mal-kodiċi elettriċi.

Assemblaġġ tal-Panew tal-Kontroll: Il-pannell tal-kontroll tal-krejn huwa mmuntat u integrat mas-sistema ta 'kontroll mill-bogħod tar-radju. Huwa ttestjat għal karatteristiċi ta 'rispons u sigurtà, inkluż waqfien ta' emerġenza u protezzjoni ta 'tagħbija żejda.

Karatteristiċi ta 'sigurtà: Apparat ta' sigurtà bħal swiċċijiet ta 'limitu, sensuri ta' tagħbija żejda, u allarmi tal-ħoss u dawl huma installati u integrati fis-sistema ta 'kontroll. Dawn is-sistemi jiżguraw tħaddim ta 'krejn sikur u jipprevjenu ħsara.

5. Ittestjar u Kontroll tal-Kwalità
Ittestjar tat-Tagħbija: Il-krejn huwa soġġett għal test tat-tagħbija biex jiżgura li jista 'jimmaniġġa l-kapaċità tal-piż speċifikata. It-test isir bl-użu ta 'piżijiet kalibrati biex jivverifika l-prestazzjoni tal-krejn f'kundizzjonijiet operattivi.

Ittestjar Operattiv: Il-krejn jgħaddi minn test operattiv sħiħ, fejn jitmexxa mill-mozzjonijiet tiegħu (irfigħ, tbaxxi, jivvjaġġa, eċċ.) Bl-użu tal-kontroll mill-bogħod tar-radju. Ir-rispons tal-krejn għall-kmandi, inklużi allarmi ta 'waqfien ta' emerġenza u sigurtà, huwa mmonitorjat mill-qrib.

Ittestjar elettriku u mekkaniku: Is-sistemi elettriċi kollha, inkluż il-kontroll mill-bogħod tar-radju, huma ttestjati għall-funzjonalità u s-sigurtà. Il-muturi, il-brejkijiet, u l-wajers elettriċi huma spezzjonati għal tħaddim xieraq.

Spezzjoni għall-konformità: Il-krejn huwa spezzjonat għall-konformità mal-istandards lokali u internazzjonali (bħal ISO, CE, jew OSHA) biex jiżgura li tissodisfa r-regolamenti tas-sigurtà. L-istruttura, il-komponenti li jġorru t-tagħbija, u s-sistemi ta 'sigurtà huma kkontrollati sewwa.

6. Assemblea Finali
Assemblaġġ u spezzjoni finali: Wara l-ittestjar, il-krejn huwa kompletament immuntat, bil-komponenti kollha mwaħħlin sew u kkontrollati doppji għall-eżattezza. Il-kontroll mill-bogħod tar-radju huwa kkonfigurat, u s-sistema hija ttestjata l-aħħar darba biex tiżgura integrazzjoni bla xkiel.

Pittura u Irfinar: Il-krejn huwa miżbugħ b'kisi protettiv biex jipprevjeni l-korrużjoni u jtejjeb id-dehra tiegħu. L-aħħar tmiss tal-aħħar huma miżjuda mal-istruttura, inkluż kwalunkwe tikkettar jew marki tas-sigurtà.

Dokumentazzjoni: Id-dokumentazzjoni kollha meħtieġa, inklużi l-manwali, ċertifikati ta 'konformità, rapporti tat-test, u informazzjoni dwar il-garanzija, huma ppreparati għall-klijent.


Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
