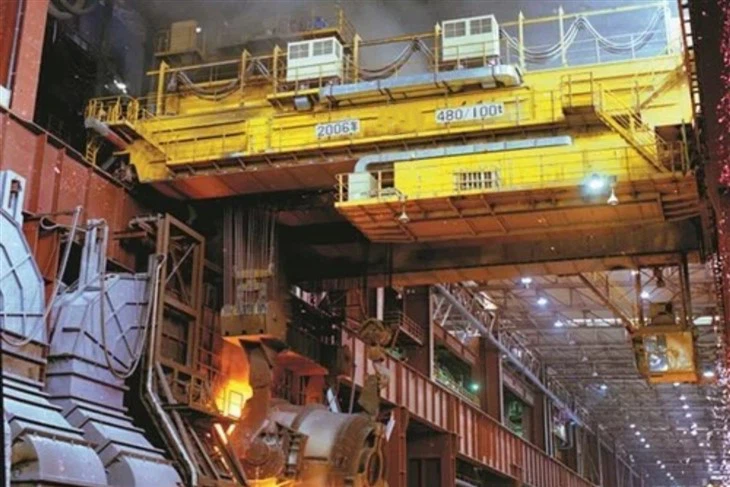

Crane tal-metall tat-tidwib tal-metall

Krejn tat-tidwib tal-metall, li spiss jissejjaħ krejn tal-ladle jew krejn tal-funderija, huwa tip speċjalizzat ta 'krejn ġenerali użat fil-funderiji u l-pjanti tal-azzar. Ix-xogħol ewlieni tiegħu huwa li jimmaniġġja metall imdewweb, ġeneralment iċċaqlaq mill-forn lejn iż-żona tal-ikkastjar b'mod sikur u effiċjenti.

Karatteristiċi ewlenin ta 'krejn ta' tidwib tal-metall (ladle):
Reżistenza ta 'temperatura għolja - mibnija bi tqaxxir tas-sħana biex tiflaħ għal ambjenti estremi.

Struttura heavy-duty - tista 'tneħħi tagħbijiet estremament tqal (ħafna drabi 10-500 tunnellata jew aktar).

Kontroll tal-Preċiżjoni - Joffri moviment bla xkiel u pożizzjonament preċiż biex tevita t-tixrid.

Apparat ta 'rfigħ speċjali - Juża ganċijiet tal-ladle jew apparati oħra biex jassiguraw kontenituri bil-metall imdewweb.

Sistemi ta 'Sigurtà - Jinkludu brejkijiet żejda, swiċċijiet ta' limitu, u sistemi ta 'waqfien ta' emerġenza minħabba n-natura ta 'riskju għoli tax-xogħol.



• Kapaċità: 5-800 \/ 50ton
• Tul tal-medda: 4-35 m
• Għoli tal-irfigħ: 3-50 m
• Dmir tax-Xogħol: A4, A5, A6, A7
• Vultaġġ Raged: 220V ~ 690V, 50-60 Hz, 3PH AC
• Temperatura tal-ambjent tax-xogħol: -25 grad -+50 grad, umdità relattiva inqas minn jew daqs 85%
• Mod ta 'Kontroll tal-Krejn: Kontroll tal-Art \/ Kontroll mill-Bogħod \/ Kamra tal-Kabina









2. Girder prinċipali

"Girder ewlieni tal-krejn tat-tidwib tal-metall" jirreferi għall-girder prinċipali użat fil-krejnijiet tat-tidwib tal-metall. Dan huwa wieħed mill-aktar komponenti kritiċi li jġorru t-tagħbija tal-krejn, responsabbli għall-appoġġ tal-apparat tal-irfigħ (bħal ganċijiet, elettromanjetti, eċċ.) U t-tagħbija tiegħu, u t-trasferiment tat-tagħbija għar-raġġi u r-roti tat-tarf, u mbagħad mir-roti għall-binarji.

Hawn xi punti ewlenin dwar dan il-komponent:

📌 Funzjoni tal-girder prinċipali:
Ġarr ta 'oġġetti tqal: Appoġġ għat-trolley tal-irfigħ u l-materjali tal-metall jew il-ladles li jneħħi, eċċ.

L-iżgurar tas-saħħa strutturali: Id-disinn għandu jissodisfa r-rekwiżiti ta 'saħħa u stabbiltà f'ambjenti ta' temperatura għolja.

Konnessjoni mar-raġġ tat-tarf: li tifforma l-parti tal-pont tal-krejn.

Installazzjoni ta 'binarji: Il-girder prinċipali huwa ġeneralment mgħammar bi binarji biex it-trolley jimxi.

🔧 Strutturi ewlenin tal-girder prinċipali:
Kaxxa Girder: Adattat għal tagħbijiet tqal u meded kbar, bħal krejnijiet tal-mitħna tal-azzar.

Girder tar-raġġi I: Komuni fi krejnijiet ħfief.

Girder tal-pjanċa wweldjata: Is-saħħa u d-daqs jistgħu jiġu personalizzati skont ir-rekwiżiti.



3. Sistema ta 'rfigħ

Komponenti ewlenin:
Struttura tal-krejn tal-pont

Tmexxi fuq il-binarji tul il-limitu tal-workshop.

Jipprovdi moviment orizzontali madwar l-ispazju ta 'xogħol.

Trolley u parank

Iġorr il-mekkaniżmu ta 'rfigħ.

Timxi tul il-pont biex tpoġġi fuq il-ladle jew il-forn.

Ganċ tal-ladle \/ raġġ tal-irfigħ

Iddisinjat biex iżomm il-ladle tal-metall imdewweb sewwa.

Ħafna drabi tinkludi ganċijiet doppji jew mekkaniżmi ta 'inklinazzjoni għat-tferrigħ.

Tarki tas-sħana

Ipproteġi l-komponenti elettriċi u mekkaniċi mis-sħana radjanti.

Tongs tal-ladle jew irfigħ tal-ħelsien mill-arrest

Jaqbad u jiżgura l-ladle waqt l-irfigħ u l-inklinazzjoni.

Sistema ta 'kontroll

Jista 'jkun ikkontrollat ​​mill-kabina, ikkontrollat ​​mill-bogħod, jew ikkontrollat ​​mill-pendent.

Xi sistemi jinkludu karatteristiċi awtomatizzati jew semi-awtomatiċi.



4. Tmiem il-vaguni tat-tmiem

"Tarriċi tal-krejn tat-tidwib tal-metall" jirreferi għall-vaguni tat-tarf użati fil-krejnijiet tat-tidwib tal-metall, bħal krejnijiet tal-funderija fl-imtieħen tal-azzar. Dawn il-vaguni finali huma komponenti importanti fiż-żewġt itruf tal-pont tal-krejn, li jappoġġjaw u jiċċaqilqu l-krejn kollu. Normalment huma mgħammra b'sistema ta 'sewqan bħal roti, muturi, tnaqqis u brejkijiet biex jippermettu lill-krejn jimxi lateralment fuq il-binarju.

Normalment tinkludi l-karatteristiċi ewlenin li ġejjin:
Disinn heavy-duty
Il-krejnijiet użati fl-ambjenti tat-tidwib tal-metall (speċjalment l-ikkastjar) għandhom bżonn jimmaniġġjaw temperaturi għoljin u tagħbijiet għoljin, u għalhekk il-vaguni finali ġeneralment jadottaw strutturi rinforzati, bħal strutturi tal-azzar iwweldjati, biex jiżguraw saħħa u durabilità għolja.

Sistema tas-sewqan
Mgħammar b'apparat ta 'sewqan ta' enerġija għolja (mutur + reducer), komunement bl-użu ta 'sistemi elettriċi minn SEW, ABB, Schneider u marki oħra.

Sett tar-roti tal-ivvjaġġar
Normalment juża struttura b'żewġ roti jew b'erba 'roti, u r-roti jistgħu jkunu magħmula minn azzar falsifikat jew liga reżistenti għas-sħana biex tadatta għal ambjenti tax-xogħol b'temperatura għolja.

Forma ta 'mmuntar
Jista 'jkun ġarr ta' krejn b'raġġ wieħed jew b'raġġ doppju, skont l-istruttura tal-ġisem tal-krejn.

Mgħammra b'apparat protettiv
Bħal għata protettiva ta 'temperatura għolja, swiċċijiet ta' limitu, apparati kontra l-kolliżjoni, eċċ., Biex tkun żgurata tħaddim sikur.



5. Mekkaniżmu tal-ivvjaġġar tal-krejn

Komponenti ewlenin tal-mekkaniżmu tal-ivvjaġġar:
Mutur

Normalment mutur elettriku heavy-duty.

Isuq il-mozzjoni tal-krejn tul ir-runway.

Reducer \/ gearbox

Tnaqqas il-veloċità tal-mutur u żżid it-torque.

Jiżgura moviment bla xkiel u stabbiltà tat-tagħbija.

Assemblaġġi tar-roti

Magħmul minn azzar falsifikat.

Mexxi fuq binarji tal-krejn u ssostni l-istruttura tal-krejn kollha.

Spiss maqsum fi:

Roti misjuqa (konnessi mal-mutur)

Roti wieqfa

Sistema tal-brejkijiet

Brejkijiet elettromanjetiċi jew idrawliċi.

Involvi awtomatikament meta l-mutur jieqaf biex jipprevjeni li jiżloq.

Akkoppjar

Jgħaqqad mutur ma 'gearbox jew fus tar-roti.

Jittrasferixxi l-enerġija b'mod effiċjenti waqt li jassorbi xokk.

Sistema ta 'kontroll

Il-koordinati jibdew, jieqfu, kontroll tal-veloċità, u ibbrejkjar ta 'emerġenza.

Jista 'jitħaddem minn kabina, kontroll tal-pendent, jew remot.



6. Mekkaniżmu ta 'Traversing Trolley

Il-mekkaniżmu ta 'traversa tat-tròli fi krejn tat-tidwib tal-metall huwa komponent kritiku li jippermetti moviment orizzontali tul il-pont tal-pont, li jippermetti pożizzjonament preċiż tal-ladle jew tal-griġjol fuq il-forn, żona li tferra, jew moffa. Hawnhekk hawn tqassim dettaljat tad-disinn u l-funzjonalità tiegħu:

1.
Mutur elettriku: Jipprovdi l-forza tas-sewqan (tipikament AC \/ DC, b'kontroll tal-veloċità varjabbli għall-preċiżjoni).

Gearbox: Tnaqqas il-veloċità tal-mutur biex iżżid it-torque għal moviment bla xkiel.

Roti u Sistema tal-Ferrovija:

Roti: roti tal-azzar iffalsifikati (ħafna drabi b'fangoli doppji għas-sigurtà) biex jifilħu tagħbijiet għoljin.

Binarji: binarji tal-azzar heavy-duty (ġeneralment il-grad Qu80 jew Qu100) immuntati fuq il-pont tal-krejn.

Sistema tal-ibbrejkjar:

Brejkijiet tad-diska jew tanbur għall-waqfien ikkontrollat.

Brejkijiet li ma jfallux biex jipprevjenu moviment mhux intenzjonat waqt telf ta 'enerġija.

Konfigurazzjoni tas-sewqan:

Drive wieħed: Mutur wieħed isuq iż-żewġ roti permezz ta 'xaft ta' konnessjoni (komuni fi krejnijiet iżgħar).

Dual-Drive: Muturi separati fuq kull naħa għal sinkronizzazzjoni aħjar (użata f'applikazzjonijiet heavy-duty).

Kuxxinetti u xaftijiet: bearings robusti (bearings sferiċi tar-rombli) biex jimmaniġġjaw tagħbijiet radjali u assjali.

2. Karatteristiċi speċjali għal applikazzjonijiet ta 'tidwib tal-metall
Reżistenza tas-sħana:

Tarki tas-sħana jew kisjiet refrattarji biex jipproteġu l-komponenti minn sħana radjanti.

Lubrikanti b'temperatura għolja għall-gerijiet u l-bearings.

Kontroll tal-preċiżjoni:

Drajvs ta 'frekwenza varjabbli (VFDs) għal aċċellerazzjoni \/ deċellerazzjoni bla xkiel.

Feedback tal-encoder għall-eżattezza tal-pożizzjoni (± 5 mm tolleranza tipika).

Sistemi ta 'Sigurtà:

Limitu ta 'swiċċijiet biex jipprevjenu l-ivvjaġġar żejjed.

Sensers tat-tagħbija biex jikxfu żbilanċ (kritiku meta jġorru metall imdewweb).

Stop ta 'Emerġenza (e-stop) marbut mas-sistema tal-brejkijiet.



7. Rota tal-krejn

1. Tipi ta 'krejnijiet użati fit-tidwib tal-metall
Krejnijiet ġenerali (krejnijiet EOT) - użati komunement fil-funderiji u l-pjanti tal-azzar.

Krejnijiet Ladle - Iddisinjat speċifikament għat-trasport tal-metall imdewweb.

Krejnijiet tal-irfid - użati f'operazzjonijiet ta 'tidwib u ikkastjar ta' duty heavy.

2. Rekwiżiti tar-roti tal-krejn għal ambjenti ta 'temperatura għolja
Materjal reżistenti għas-sħana: Ir-roti għandhom jifilħu s-sħana radjanti minn metall imdewweb (sa 1000 grad + ħdejn il-ladles).

Materjali komuni: azzar falsifikat, azzar tal-liga (eż., 42CRMO), jew roti trattati bis-sħana.

Kapaċità ta 'Tagħbija Għolja: Għandha tappoġġja piżijiet estremi (il-ladles tal-metall imdewweb jistgħu jiżnu diversi tunnellati).

Reżistenza għall-ilbies: Moviment frekwenti f'kundizzjonijiet ħorox jeħtieġ roti durabbli.

Roti flanged jew b'żewġ flanged: jipprevjeni d-derailment minħabba espansjoni termali jew allinjament ħażin.



8. Ganċ tal-krejn

Krejn tat-tidwib tal-metall huwa krejn overhead speċjalizzat iddisinjat għall-immaniġġjar ta 'materjali ta' temperatura estremament għolja, bħal metall imdewweb, f'industriji bħall-produzzjoni tal-azzar, il-funderiji, u l-ikkastjar tal-metall. Il-ganċ tal-krejn użat f'dawn l-ambjenti għandu jkun eċċezzjonalment durabbli, reżistenti għas-sħana, u kapaċi jiflaħ għall-espansjoni termika u l-istress mekkaniku.

Karatteristiċi ewlenin ta 'ganċ tal-krejn tat-tidwib tal-metall:
Materjal reżistenti għas-sħana

Magħmul minn azzar ta 'liga ta' grad għoli (eż., 30CRMO, 35CRMO) jew azzar falsifikat bi trattament tas-sħana.

Xi ganċijiet jista 'jkollhom kisjiet taċ-ċeramika jew refrattarji biex inaqqsu l-ħsara tas-sħana.

Disinn speċjalizzat għal metall imdewweb

Kostruzzjoni falsifikata (mhux iwweldjata) għas-saħħa massima.

Ftuħ tal-gerżuma wiesgħa biex takkomoda ladles jew kruċibbli.

Qafla tas-sigurtà (jekk meħtieġ) biex tevita ż-żliq tat-tagħbija.

Kapaċità tat-Tagħbija u Fattur tas-Sigurtà

Rated għal tagħbijiet tqal (spiss 5-50 tunnellati jew aktar).

Iddisinjat b'fattur ta 'sikurezza għolja (tipikament 5: 1 jew ogħla) biex jimmaniġġa tagħbijiet dinamiċi.

Kumpens għall-espansjoni termali

Xi ganċijiet għandhom ċana jew mekkaniżmi li jduru reżistenti għat-termali biex jipprevjenu l-warping.

Xewk li jkessaħ jew tarki tas-sħana jistgħu jiġu integrati għal esponiment fit-tul.

Kompatibilità ma 'ladles & crucibles

Spiss jintużaw ma 'ladles tat-tip bail jew trunnion għal trasferiment tal-metall imdewweb.

Jista 'jinkludi twaħħil awżiljarju bħal c-hooks jew raġġi ta' l-irfigħ.



9. Motor

1. Tip ta 'mutur
Motor tal-parank: Tneħħi u tbaxxi l-ladle jew il-griġjol li fih metall imdewweb.

Trolley \/ traverse Motor: Iċċaqlaq il-parank orizzontalment tul il-pont.

Motor tal-ġarr tal-pont \/ tarf: isuq il-krejn kollu tul il-linji tar-runway.

2. Rekwiżiti ewlenin għall-muturi fil-krejnijiet tat-tidwib tal-metall
Reżistenza għat-Temperatura Għolja: Il-muturi għandhom jifilħu s-sħana radjanti minn metall imdewweb (sa 1000 grad + ħdejn il-ladle).

Klassifikazzjoni tal-Isplużjoni (Eż): Spiss meħtieġa minħabba trab \/ gassijiet li jistgħu jiġu fjammati fl-ipproċessar tal-metall.

Ċiklu tad-Dazju (S3 \/ S4): Bidu \/ waqfiet frekwenti u tagħbijiet tqal jitolbu muturi b'ċikli ta 'dazju għoli.

Protezzjoni tal-Ingress (IP65 \/ IP66): tipproteġi kontra t-trab, l-umdità, u t-tixrid ta 'gagazza mdewweb.

Kapaċità ta 'tagħbija żejda: Għandhom jimmaniġġjaw ċaqliq ta' tagħbija f'daqqa (eż., Stilli li jolqtu).

Sistema ta 'Ibbrejkjar: Brejkijiet li ma jfallux biex jipprevjenu l-waqgħa ħielsa f'każ ta' telf ta 'enerġija.

3. Teknoloġiji komuni tal-mutur użati
Muturi ta 'induzzjoni AC (robusti u affidabbli)

Preferut għal movimenti ta 'krejn ġenerali.

Ħafna drabi mqabbla ma 'drives ta' frekwenza varjabbli (VFDs) għal kontroll bla xkiel.

Muturi li ma jagħmlux splużjoni (ATEX \/ IECEX Ċertifikati)

Meħtieġ f'żoni perikolużi (eż., Tidwib tal-aluminju b'riskju ta 'l-idroġenu).

Muturi tad-dazju tal-forn

Insulazzjoni speċjali (klassi H) għal reżistenza estrema tas-sħana.

Muturi mmirati

Gearboxes integrati għal kontroll tal-veloċità preċiż fl-immaniġġjar tal-ladle.



10. Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu

Krejn tat-tidwib tal-metall użat fil-funderiji, impjanti tal-azzar, jew faċilitajiet ta 'proċessar tal-metall tipikament jirrikjedi sistemi ta' sigurtà u kontroll robusti, inklużi sistema ta 'allarm tal-ħoss u ħafif u jillimitaw swiċċijiet biex jiżguraw tħaddim sikur. Hawn tqassim tal-funzjonijiet tagħhom:

1. Sistema ta 'allarm tal-ħoss u tad-dawl
Għan: Operaturi ta 'twissijiet u persunal fil-viċin dwar operazzjonijiet ta' krejn kritiċi jew malfunzjonijiet.

Meta attivat:

Startup \/ Shutdown: iwissi lill-ħaddiema qabel ma l-krejn jibda jiċċaqlaq.

Tagħbija żejda: Triggers jekk il-krejn jaqbeż il-kapaċità tat-tagħbija sikura.

Stop ta 'Emerġenza: Ħsejjes Meta l-E-Stop huwa ppressat.

Limitu li joqrob: Allarmi meta l-krejn joqrob il-limiti tal-ivvjaġġar tagħha (qabel ma jinvolvi s-swiċċ tal-limitu).

Ħsarat fis-sistema: Jindika fallimenti elettriċi jew mekkaniċi.

Komponenti:

Beacon li jdur (dawl): Dawl LED \/ strobe ta 'intensità għolja (ħafna drabi aħmar \/ isfar).

Qarn \/ sirena: allarm li jinstema 'qawwi (volum aġġustabbli għal ambjenti storbjużi).

2. L-iswiċċijiet tal-limitu
Għan: Jipprevjeni li l-krejn jivvjaġġa żejjed, jipproteġi kontra ħabtiet jew ħsara mekkanika.

Tipi:

Swiċċ tal-Limitu tat-Tqawwir: Iwaqqaf il-mutur tal-parank jekk il-ganċ jersaq lejn il-limitu ta 'fuq \/ t'isfel sikur.

Swiċċ tal-Limitu tat-Trolley \/ Travel: Jipprevjeni t-trolley jew il-pont milli jimxu lil hinn mit-truf tal-ferrovija.

Limitu ta 'Slewing (għal krejnijiet li jdur): jillimita l-moviment rotazzjonali.

Operazzjoni:

Swiċċ tal-limitu mekkaniku: fiżikament ikkawżat minn cam jew lieva meta l-krejn jilħaq pożizzjoni stabbilita.

Sensor ta 'prossimità (mhux kuntatt): juża sensing manjetiku jew induttiv għal pożizzjonament preċiż.

Ibbażat fuq il-kodifikatur: Il-moviment tal-binarji permezz ta 'encoder u jaqta' l-qawwa fil-limiti ssettjati minn qabel.



11. Apparat ta 'sigurtà

Il-krejnijiet tat-tidwib tal-metall joperaw f'ambjenti ta 'riskju għoli, jimmaniġġjaw metall imdewweb f'temperaturi estremi. Apparati ta 'sigurtà xierqa huma kruċjali biex jipprevjenu inċidenti, korrimenti u ħsara fit-tagħmir. Hawn taħt hawn karatteristiċi ta 'sigurtà essenzjali għal dawn il-krejnijiet:

1. Sistemi ta 'protezzjoni ta' tagħbija żejda
Limitaturi tat-Tagħbija - Evita li l-krejn jitneħħa lil hinn mill-kapaċità nominali tiegħu.

Sistemi ta 'użin - Tissorvelja t-tagħbija f'ħin reali biex tevita tagħbija żejda.

2. Sistemi ta 'waqfien ta' emerġenza (e-stop)
Buttuni E-Stop żejda - li jinsabu f'pożizzjonijiet multipli (kabina, art, remota).

Ibbrejkjar bla periklu - waqfien immedjat f'każ ta 'telf ta' enerġija jew emerġenza.

3. Protezzjoni termali u tas-sħana
Shields Heat & Insulation - Ipproteġi l-komponenti tal-krejn minn sħana radjanti.

Sistemi ta 'Tkessiħ - Għal muturi, kaxex tal-gerijiet, u pannelli elettriċi.

Gwardjani tat-tixrid tal-metall imdewweb - jipprevjenu t-tixrid milli jagħmel ħsara lill-krejn.

4. Sistemi kontra l-kolliżjoni u pożizzjonament
Sensers bil-lejżer \/ ultrasoniku - jindunaw ostakli u jipprevjenu ħabtiet.

Pożizzjonament awtomatizzat - jiżgura tqegħid preċiż tal-metall imdewweb.

Swiċċijiet tal-Limitu - Evita l-ivvjaġġar żejjed tal-movimenti tal-parank u tat-trolley.

5. Tisħiħ fis-Sistemi Kritiċi
Sistemi ta 'ibbrejkjar doppju - Ibbrejkjar mekkaniku + riġenerattiv.

Provvista ta 'Enerġija ta' Backup - Tiżgura għeluq sikur waqt il-falliment tal-enerġija.

6. Prevenzjoni tan-Nar u l-Isplużjoni
Komponenti reżistenti għall-ispark - brejkijiet li ma jwarrbux u sistemi elettriċi.

Sistemi ta 'Soppressjoni tan-Nar - Tipi ta' l-Iffiltra Awtomatiċi għal Nirien Elettriċi.

7. Karatteristiċi tas-Sigurtà tal-Operatur
Kabina iżolata - tipproteġi lill-operatur mis-sħana u d-dħaħen.

Rotot ta 'Ħruġ ta' Emerġenza - Għażliet ta 'Ħruġ Quick f'każ ta' falliment.

Allarmi ta 'konformità tal-PPE - jiżgura li l-operatur jilbes irkaptu reżistenti għas-sħana.

8. Monitoraġġ tal-Integrità Strutturali
Sensers ta 'skoperta ta' xquq - fuq ganċijiet, girders, u partijiet li jġorru t-tagħbija.

Spezzjonijiet awtomatizzati regolari - Kontrolli għall-ilbies u d-deformazzjoni.

9. Monitoraġġ u Dijanjostiċi mill-Bogħod
Sensers tal-IoT - it-temperatura tal-binarji, il-vibrazzjoni, u l-istress tat-tagħbija.

Twissijiet ta 'manutenzjoni tbassir - twissi qabel fallimenti kritiċi.

10. Konformità mal-istandards
L-istandards OSHA, ANSI, ISO, u EN - jiżgura l-aderenza mar-regolamenti tas-sigurtà.

Ċertifikazzjoni ta 'partijiet terzi - spezzjonijiet regolari minn aġenziji ċċertifikati.





12. Mod ta 'kontroll

Il-mod ta 'kontroll ta' krejn tat-tidwib tal-metall (tipikament użat fil-funderiji, pjanti tal-azzar, jew faċilitajiet ta 'tidwib) jiddependi fuq it-tip ta' krejn u l-livell ta 'awtomazzjoni tiegħu. Hawn huma l-modi ta 'kontroll komuni użati f'dawn il-krejnijiet:

1. Mod ta 'Kontroll Manwali
Operat minn operatur tal-krejn permezz ta 'kontroll pendent (pendent push-button) jew kontroll tal-kabina.

Użat għall-immaniġġjar preċiż tal-metall imdewweb fil-ladles jew kruċibbli.

Teħtieġ operaturi tas-sengħa biex jiżguraw is-sigurtà u l-eżattezza.

2. Mod ta 'kontroll semi-awtomatiku
Tgħaqqad funzjonijiet manwali u awtomatizzati.

Eżempju: Il-krejnijiet awtomatikament ipoġġu lilha nnifisha fuq il-forn jew l-istazzjon li jferrgħu, iżda l-operatur jikkontrolla l-irfigħ u t-tmejjel tal-ladle.

Ħafna drabi juża kontrolluri loġiċi programmabbli (PLCs) għal awtomazzjoni intermedja.

3. Mod ta 'kontroll kompletament awtomatiku
Jopera mingħajr intervent uman bl-użu ta 'sekwenzi pprogrammati minn qabel.

Juża sensuri, encoders, u gwida bil-lejżer għall-ippożizzjonar.

Komuni fl-Industrija Moderna 4. 0 funderiji b'ottimizzazzjoni bbażata fuq l-AI.

Inaqqas l-iżball uman u jtejjeb l-effiċjenza.

4. Mod ta 'Kontroll mill-Bogħod
L-operatur jikkontrolla l-krejn minn distanza sikura (permezz ta ’wajer remot jew kamra ta’ kontroll).

Jipproteġi l-ħaddiema minn sħana u dħaħen estremi.

Spiss jintużaw fi krejnijiet elettromanjetiċi għall-immaniġġjar tal-fdal.

5. Modi ta 'waqfien u sigurtà ta' emerġenza
Funzjoni E-Stop għal għeluq immedjat f'każ ta 'periklu.

Protezzjoni ta 'tagħbija żejda biex tevita l-insuffiċjenza tal-krejn.

Kontroll kontra t-tbandil għal trasport stabbli tal-metall imdewweb.



13. Sketch









Krejn tat-tidwib tal-metall huwa krejn overhead speċjalizzat użat fil-funderiji, pjanti tal-azzar, u industriji tal-ipproċessar tal-metall biex jimmaniġġjaw metall imdewweb b'mod sikur u effiċjenti. Hawn huma l-vantaġġi ewlenin tiegħu:

1. Sigurtà msaħħa
Iddisinjat biex jiflaħ sħana estrema u jipprevjeni inċidenti.

Mgħammra b'materjali reżistenti għas-sħana (kisi refrattarju, ligi speċjali) biex tevita ħsara strutturali.

Mekkaniżmi ta 'falliment (brejkijiet doppji, waqfien ta' emerġenza) biex jipprevjenu tixrid tal-metall imdewweb.

2. Effiċjenza għolja u produttività
Jippermetti tferrigħ mgħaġġel u preċiż ta 'metall imdewweb f'forom jew fran.

Inaqqas ix-xogħol manwali u tħaffef iċ-ċikli tal-produzzjoni.

Jistgħu jiġu awtomatizzati għal operazzjonijiet konsistenti u ripetibbli.

3. Durabilità u ħajja ta 'servizz twil
Mibnija b'kostruzzjoni heavy-duty biex timmaniġġa temperaturi estremi u tagħbijiet tqal.

Reżistenti għall-għeja termali, il-korrużjoni u l-ossidazzjoni.

Teħtieġ inqas manutenzjoni meta mqabbla ma 'krejnijiet standard.

4. Kontroll tal-preċiżjoni
Karatteristiċi ta 'l-irfigħ bla xkiel u li jaqsmu biex jevitaw li jitbaxxru metall imdewweb.

Kontrolli tal-veloċità varjabbli għal pożizzjonament preċiż.

Xi mudelli jinkludu tħaddim mill-bogħod jew awtomatizzat għal immaniġġjar aħjar.

5. Versatilità
Jistgħu jintużaw fil-funderiji, imtieħen tal-azzar, pjanti tal-aluminju, u faċilitajiet ta 'riċiklaġġ.

Kompatibbli ma 'ladles, kruċibbli, u kontenituri oħra tal-metall imdewweb.

Customizable għal kapaċitajiet ta 'tagħbija differenti u tipi ta' forn.

6. Tnaqqis fil-ħin ta 'waqfien u ffrankar fl-ispejjeż
Tnaqqas il-ħela tal-metall minħabba tferrigħ ikkontrollat.

Inaqqas ir-riskju ta 'falliment tat-tagħmir, u jnaqqas l-ispejjeż tal-manutenzjoni.

Ittejjeb l-effiċjenza fl-enerġija ġenerali fl-ipproċessar tal-metall.

7. Konformità mal-istandards tal-industrija
Jiltaqa 'ma' OSHA, ISO, u regolamenti oħra ta 'sigurtà għall-immaniġġjar tal-metall imdewweb.

Iddisinjat biex jipprevjeni perikli fuq il-post tax-xogħol bħal tixrid, splużjonijiet, u ħruq.





Krejn tat-tidwib tal-metall huwa krejn overhead speċjalizzat użat fil-funderiji, pjanti tal-azzar, u faċilitajiet ta 'proċessar tal-metall biex jimmaniġġjaw metall imdewweb b'mod sikur u effiċjenti. Dawn il-krejnijiet huma ddisinjati biex jifilħu għal temperaturi estremi, tagħbijiet tqal, u ambjenti ħorox. Hawn taħt jinsabu l-applikazzjonijiet ewlenin u l-karatteristiċi tal-krejnijiet tat-tidwib tal-metall:

Applikazzjonijiet ta 'krejnijiet tat-tidwib tal-metall
Funderiji u pjanti tal-ikkastjar

It-trasport tal-metall imdewweb minn fran għal forom jew ladles.

Tferra metall imdewweb f'magni tal-ikkastjar.

Mills tal-azzar u funderiji tal-aluminju

Immaniġġjar tal-ladles li fihom azzar imdewweb jew aluminju.

It-trasferiment tal-metall imdewweb bejn stazzjonijiet ta 'raffinar.

Operazzjonijiet ta 'kasting u forġa ta' die

Nimxu l-metall imdewweb għal magni li jwasslu d-die.

Appoġġ għall-proċessi tal-forġa billi tpoġġi billetti tal-metall sħun.

Riċiklaġġ u Fdal ta 'tidwib

Tagħbija ta 'ruttam tal-metall f'induzzjoni jew fran tal-ark.

Tneħħija tal-gagazza u materjali tal-iskart mill-metall imdewweb.

Manifattura tal-Karozzi u Aerospazjali

Provvista ta 'ligi mdewweb għal komponenti ta' preċiżjoni għolja.





Il-produzzjoni ta 'krejn tat-tidwib tal-metall tinvolvi bosta stadji kritiċi biex tiżgura s-sigurtà, id-durabilità, u l-prestazzjoni f'ambjenti industrijali ta' temperatura għolja. Dawn il-krejnijiet huma ddisinjati speċifikament għall-immaniġġjar ta 'metalli mdewweb fil-funderiji, imtieħen tal-azzar, u faċilitajiet oħra ta' proċessar tal-metall.

Stadji ta 'produzzjoni
1. Inġinerija tad-disinn
Analiżi termali għal operazzjoni ta 'temperatura għolja

Kalkoli strutturali għal kapaċità ta 'tagħbija tqila

Determinazzjoni tal-fattur ta 'sigurtà (tipikament 5: 1 jew ogħla għal applikazzjonijiet tal-metall imdewweb)

Mudellar CAD u simulazzjoni tal-movimenti tal-krejnijiet

2. Għażla tal-materjal
Azzar ta 'grad għoli għall-istruttura ewlenija (ħafna drabi ligi reżistenti għas-sħana)

Kisi speċjali reżistenti għas-sħana għal komponenti kritiċi

Lubrikanti ta 'temperatura għolja għall-partijiet li jiċċaqalqu kollha

Materjali li ma jwarrbux għal komponenti elettriċi

3. Il-fabbrikazzjoni tal-pont prinċipali
Qtugħ u tiswir ta 'girders tal-azzar bl-użu ta' magni CNC

Iwweldjar minn Welders Ċertifikati (wara l-istandards AWS D1.1)

Trattament tas-sħana li jtaffi l-istress

Ittestjar mhux distruttiv (X-ray, ultrasoniku)

4. Assemblea tat-trolley u tal-parank
Kostruzzjoni ta 'qafas ta' trolley double-girder

Installazzjoni ta 'sistemi ta' ibbrejkjar żejda

Shielding tas-sħana għal mutur tal-parank u gearbox

Disinn speċjali tal-blokka tal-ganċ għal ladles tal-metall imdewweb

5. Sistemi elettriċi
Wajers u komponenti li ma jagħmlux splużjoni

Sistemi ta 'kontroll bla periklu

Ċirkwiti ta 'waqfien ta' emerġenza b'qawwa ta 'backup

Sensers ta 'protezzjoni termali

6. Installazzjoni tal-Karatteristiċi tas-Sigurtà
Triq tat-tagħbija sekondarja għal komponenti kritiċi

Sistemi ta 'allinjament tal-ladle

Sistemi kontra l-kolliżjoni

Allarmi ta 'temperatura żejda

7. Kontroll u ttestjar tal-kwalità
Verifika dimensjonali

Ittestjar tat-tagħbija għal 125% tal-kapaċità nominali

Ittestjar tar-reżistenza għas-sħana

Ittestjar funzjonali tas-sistemi ta 'sigurtà kollha

8. Trattament tal-wiċċ
Sandblasting għal SA 2.5 Standard

Applikazzjoni ta 'żebgħa reżistenti għal temperatura għolja

Immarkar u tikkettar skond l-istandards ta 'sigurtà

9. Assemblea Finali
Integrazzjoni tas-sistemi kollha

Programmazzjoni tas-Softwer għal Sistemi ta 'Kontroll

Spezzjoni u Ċertifikazzjoni Finali

10. Ittestjar ta 'aċċettazzjoni tal-fabbrika
Ittestjar operattiv f'kundizzjonijiet simulati

Verifika tal-interlocks kollha tas-sigurtà

Reviżjoni tad-dokumentazzjoni





Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.

It-tags Popolari: Krejn tat-tidwib tal-metall, kina tal-metall li jdub il-manifatturi tal-krejnijiet, fornituri, fabbrika
