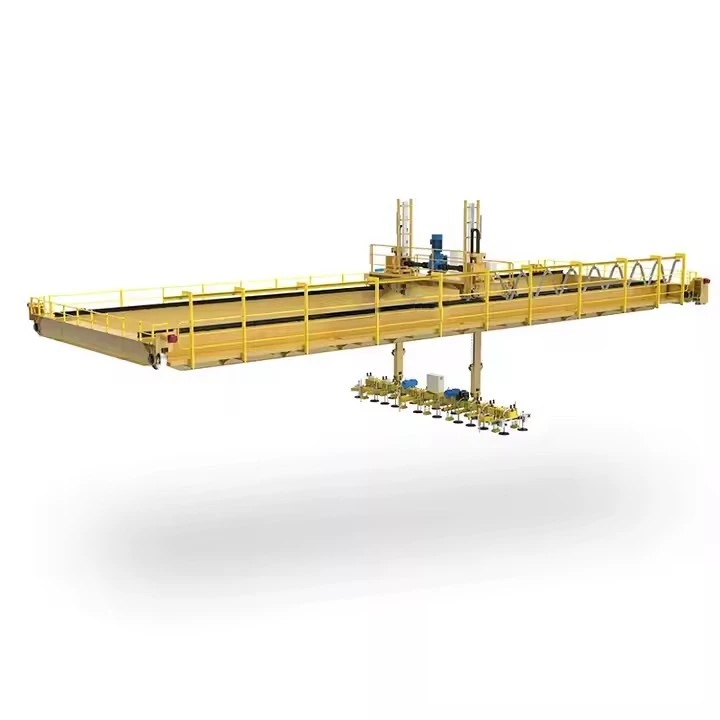

Krane ta' fuq b'ħadid doppju QC Magnet

Karatteristiċi ewlenin tal-QC Magnet Double Girder Overhead Cranes
Applikazzjonijiet heavy-duty: Dawn il-krejnijiet huma ddisinjati għal użu heavy-duty, inkluż l-immaniġġjar tal-metall imdewweb, b'kapaċitajiet ta 'tagħbija li jvarjaw minn 5 sa 100 tunnellata.

Funzjonalità elettromanjetika: Il-krejnijiet tal-pont elettromanjetiku tat-tip QC jintużaw primarjament għall-irfigħ ta 'pjanċi, profili, skart tal-azzar, eċċ. Il-chuck elettromanjetiku jista' jkun imwaħħal taħt il-ganċ jew jitneħħa kif meħtieġ.

Speċifikazzjonijiet Tekniċi:

Għoli tal-irfigħ: 3m sa 30m

Veloċità tal-irfigħ: {{{0}}. 01 m \/ s sa 0.13 m \/ s

Klassifikazzjoni tax-Xogħol: Heavy-Duty (Grad tax-Xogħol A6)

Flessibilità operazzjonali: Disponibbli kemm bl-għażliet ta 'operazzjoni ta' l-art kif ukoll tal-kabina. It-tħaddim fl-art jista 'jkun permezz ta' pendent bil-fili jew kontroll mill-bogħod, filwaqt li l-operazzjoni CAB toffri konfigurazzjonijiet miftuħa jew magħluqa b'diversi orjentazzjonijiet ta 'installazzjoni.

Konsiderazzjonijiet ta 'Sigurtà: Dawn il-krejnijiet huma pprojbiti mill-użu f'ambjenti fjammabbli, splussivi jew korrużivi.

Personalizzazzjoni: Disponibbli f'diversi konfigurazzjonijiet inklużi kombinazzjonijiet differenti ta 'ganċ \/ elettromanjet u verżjonijiet speċjalizzati għal industriji partikolari.

Firxa standard: 5–100 tunnellata (inkluż il-piż tad-diska elettromanjetika).
Klassi tad-dazju tax-xogħol: heavy-duty (grad A6), adattat għal operazzjonijiet kontinwi u intensivi.
Għoli tal-irfigħ: 3-30 metri, aġġustabbli bbażati fuq ir-rekwiżiti.
Firxa ta 'Span: 10.5–31.5 metri, bil-personalizzazzjoni disponibbli.
Disinn tal-Ġarr tat-Tmiem: Karatteristiċi ta 'roti Bogie għal moviment lixx ta' vjaġġ twil.
Veloċità tal-irfigħ: {{{0}}. 01–0.13 m \/ s (aġġustabbli għall-immaniġġjar ta 'preċiżjoni).
Veloċità tat-Trolley: 41.5–46.2 m \/ min (tvarja skont il-mudell).
Bridge (Gantry) Veloċità tal-ivvjaġġar: 115 m \/ min (standard).
Provvista tal-enerġija: AC 380V bi tliet fażijiet, 50Hz 4.
Karatteristiċi ta 'protezzjoni: limitatur ta' tagħbija żejda, sistema ta 'ibbrejkjar doppju, limitaturi ta' l-għoli, u swiċċijiet ta 'limitu trasversali.

1. Komponenti strutturali ewlenin
A. Pontijiet Girders (Girder Doppju)
Materjal: Sezzjonijiet tal-Kaxxa tal-Azzar iwweldjati

Funzjoni: Struttura primarja li ġġorr it-tagħbija li tappoġġja t-trolley u l-parank.

Karatteristiċi:

Binarji bil-makna tal-preċiżjoni għall-moviment tat-trolley bla xkiel.

Kisi reżistenti għall-korrużjoni.

B. Tarri tal-ġarr (trakkijiet tat-tmiem)
Komponenti:

Roti: roti tal-azzar iffalsifikati b'sospensjoni tat-tip bogie (roti 4 jew 8 għal kull ġarr).

Buffers: Assorbituri tal-gomma jew idrawliċi fiż-żewġt itruf.

Unitajiet tas-sewqan: muturi AC bi brejkijiet u kaxex tal-gerijiet għall-ivvjaġġar tal-pont.

2. Sistema ta 'Hoisting & Trolley
A. Mekkaniżmu tal-Hoist
Motor: Serje YZR (squirrel-gage rotor) jew ikkontrollat ​​mill-frekwenza għal aġġustament preċiż tal-veloċità.

Drum \/ Ħabel:

Trum tal-ħabel tal-wajer (DIN 15020 \/ standards ISO 4308).

Brejkijiet tad-diska li ma jfallux (ibbrejkjar doppju għas-sigurtà).

Blokk tal-ganċ: ganċ tal-azzar falsifikat (SWL sa 100 tunnellata) bil-qafla tas-sigurtà.

B. qafas tat-trolley
Kostruzzjoni: azzar iwweldjat bir-roti tal-ivvjaġġar trasversali (flanged jew double-flanged).

Moviment: Powered minn muturi mmirati (veloċità tat-trolley: ~ 40-46 m \/ min).

3. Sistema elettromanjetika
A. Electromanet (Disk tal-Irfigħ)
Mudelli: MW 1-6, MW 1-16 (komuni għal 3–16 tunnellata lift manjetiku).

Provvista ta 'enerġija: rettifikatur DC (jikkonverti 380V AC sa DC għall-kalamita).

Kontroll:

Mixgħul \/ mitfi u demagnetizzazzjoni permezz ta 'pendent \/ remote.

Żamma ta 'ħlas awtomatiku waqt telf ta' enerġija (sistemi ta 'backup disponibbli).

B. sospensjoni tal-kalamita
Rukkell tal-kejbil flessibbli: iforni l-enerġija lill-kalamita filwaqt li jippermetti moviment vertikali.

Mekkaniżmu ta 'rilaxx ta' malajr: għall-bidla bejn ganċ u kalamita.

4. Sistemi elettriċi u ta 'kontroll
A. Provvista ta 'enerġija
Vultaġġ: 3- Fażi 380V, 50Hz (ip 55- kompartimenti ratati).

Irkiekel Festoon \/ Cable: Għall-kunsinna tal-enerġija tul il-pont.

B. Panew tal-Kontroll
Komponenti:

Kontrollur tal-Loġika Programmabbli (PLC) għall-awtomazzjoni.

Drajvs ta 'frekwenza varjabbli (VFDs) għal aċċellerazzjoni \/ deċellerazzjoni bla xkiel.

Interfaces tal-Operatur:

Kontroll tal-Pendant (IP 65- buttuni nominali).

Kontroll mill-bogħod tar-radju (mhux obbligatorju).

C. Apparat ta 'sigurtà
Swiċċijiet tal-Limitu: Għall-għoli tal-parank, trolley \/ pont tal-ivvjaġġar.

Protezzjoni ta 'tagħbija żejda: ċelloli tat-tagħbija jew limitaturi tat-torque.

Stop ta 'Emerġenza: buttuna tal-faqqiegħ aħmar fuq l-istazzjonijiet kollha ta' kontroll.

5. Komponenti awżiljari
Passaġġi u Pjattaformi: Għal aċċess għall-manutenzjoni (kontra l-isforz).

Dawl: dwal tax-xogħol LED (immuntati fuq girders).

Sistemi ta 'lubrikazzjoni: Auto-lubrikazzjoni ċentralizzata għal gerijiet \/ bearings.

.

6. Add-ons mhux obbligatorji
Sistema ta 'użin: ċelloli tat-tagħbija integrati għal wiri ta' piż f'ħin reali.

Teknoloġija kontra t-tbatija: Għal pożizzjonament preċiż tal-kalamita.

Kits li ma jagħmlux splużjoni: għal ambjenti perikolużi.

Skeċċ

Tekniku ewlieni

Vantaġġi tal-QC Magnet Double Girder Overhead Cranes

Effiċjenza għolja fl-immaniġġjar ta 'materjali tal-ħadid

Mgħammra b'diski elettromanjetiċi (eż., MW 1-6, MW 1-16), dawn il-krejnijiet jisbqu fl-irfigħ u t-trasport tal-pjanċi tal-azzar, ruttam tal-metall, u materjali oħra tal-ħadid mingħajr ma jkollhom bżonn braga manwali, titjieb b'mod sinifikanti l-produttività.

Prestazzjoni heavy-duty

Iddisinjat għal grad ta 'xogħol A6 (heavy-duty), b'kapaċitajiet ta' tagħbija li jvarjaw minn 5 sa 100 tunnellata, li jagħmluhom adattati għal ambjenti industrijali eżiġenti bħal imtieħen tal-azzar u funderiji.

Modi ta 'operazzjoni flessibbli

Jappoġġja l-operazzjoni fuq l-art (pendent \/ kontroll mill-bogħod) u operazzjoni tal-kabina, li tippermetti l-adattabilità għal rekwiżiti differenti tal-fluss tax-xogħol.

Preċiżjoni u sigurtà

Karatteristiċi ta 'drives ta' frekwenza varjabbli (VFDs) għal aċċellerazzjoni \/ deċellerazzjoni bla xkiel u sistemi ta 'ibbrejkjar doppju għas-sigurtà. Jinkludi limitaturi tat-tagħbija żejda u swiċċijiet tal-limitu tal-għoli biex jipprevjenu inċidenti.

Kostruzzjoni durabbli

L-istruttura tal-kaxxa wweldjata doppja (azzar Q345B) tiżgura riġidità għolja u lonġevità, anke taħt tagħbijiet tqal kontinwi.

Konfigurazzjonijiet customizable

Għażliet bħal disinji ta 'kamra baxxa, kalamiti li jduru, u kits li ma jagħmlux splużjonijiet jilqgħu għal bżonnijiet speċjalizzati (eż., Spazji ristretti jew żoni perikolużi).

Industriji tal-azzar u tal-metall

Mills tal-azzar: Immaniġġjar ta 'kolji, pjanċi, u ingotti.

Btieħi tal-fdal: Tiċċaqlaq b'mod effiċjenti u ssortjar ruttam tal-ħadid 15.

Portijiet u loġistika

Tagħbija \/ ħatt ta 'tagħbija ta' l-azzar minn vapuri u vaguni, billi tuża l-għoli ta 'rfigħ għoli tal-krejn (sa 30m) 16.

Kostruzzjoni u makkinarju tqil

It-trasport ta 'komponenti ta' l-azzar prefabbrikati fi proġetti ta 'pont jew bini 49.

Fundaturi u magażinaġġ

Immaniġġjar ta 'kontenituri tal-metall imdewweb (b'bidliet reżistenti għas-sħana) jew ħażna ta' prodotti tqal ta 'l-azzar 13.

Karozzi u manifattura

Nimxu partijiet kbar tal-metall f'linji ta 'assemblaġġ, speċjalment fejn it-tqegħid ta' preċiżjoni huwa kritiku

Il-proċedura ta 'produzzjoni għal 50- Ton double beam overhead Crane tinvolvi bosta stadji ewlenin, mid-disinn sal-ittestjar finali. Hawn taħt hawn kontorn pass pass tal-proċess tipiku tal-manifattura:

1. Disinn u Inġinerija
Analiżi tar-Rekwiżiti: Iddetermina l-ispeċifikazzjonijiet tal-klijent (span, għoli tal-irfigħ, ċiklu tad-dazju, provvista ta 'enerġija, eċċ.).

Mudellar CAD: Oħloq mudelli 3D u tpinġijiet dettaljati għal komponenti strutturali u mekkaniċi.

Kalkoli tat-Tagħbija: Ivverifika s-saħħa, id-deflessjoni, u l-istabbiltà taħt tagħbijiet dinamiċi \/ statiċi.

Konformità Regolatorja: Tiżgura l-aderenza mal-istandards (ISO, FEM, DIN, ANSI, jew CMAA).

2. Akkwist tal-materjal
Travi ewlenin: pjanċi tal-azzar (Q235B \/ Q345B) għal girders tal-kaxxa wweldjata jew sezzjonijiet irrumblati.

Tarriġji tat-tarf: fabbrikati mill-profili tal-azzar għar-riġidità.

Hoist & Trolley: Akkwista jew komponenti tal-manifattura (gearbox, mutur, ħabel tal-wajer, ganċijiet, brejkijiet).

Elettriċi: muturi, pannelli ta 'kontroll, rukkelli festoon \/ cable, swiċċijiet tal-limitu.

3. Fabbrikazzjoni tal-komponenti ewlenin
A. Fabbrikazzjoni doppja tal-girder
Qtugħ u Iwweldjar: Il-pjanċi tal-azzar huma maqtugħin (bil-lejżer \/ plażma) u wweldjati fil-kaxxa tal-gird.

Tnaqqis: It-teħid tal-istress biex jipprevjeni t-tgħawwiġ.

Magni: Tħaffir ta 'toqob għal konnessjonijiet u uċuħ tal-ferrovija tal-magni.

B. Tmiem il-vaguni
Assemblea: Ir-roti, il-bafers, u l-mekkaniżmi tas-sewqan huma mmuntati.

Allinjament: Tiżgura binarji paralleli għal moviment bla xkiel.

C. Hoist & Trolley
Assemblea: Is-sistemi tal-gearbox, mutur, tanbur, u brejkijiet huma integrati.

Ittestjar tat-Tagħbija: Ittestjar minn qabel tal-mekkaniżmu ta 'l-irfigħ.

4. Trattament tal-wiċċ
Shot Blasting: Uċuħ nodfa għall-adeżjoni taż-żebgħa.

Priming & Painting: kisi kontra l-korrużjoni (epoxy \/ żingu b'ħafna żingu).

5. Installazzjoni tas-Sistema Elettrika
Wajers: Installa kejbils tal-qawwa \/ sinjal tul il-pont tal-krejn.

Panew tal-Kontroll: Fit VFDs (għal veloċità varjabbli), protetturi ta 'tagħbija żejda, u PLCs (jekk awtomatizzat).

Apparat ta 'Sigurtà: Limitu ta' swiċċijiet, waqfien ta 'emerġenza, u protezzjoni ta' tagħbija żejda.

6. Assemblea u Integrazzjoni
Erezzjoni: Girders huma magħquda biex jispiċċaw vaguni; It-trolley u l-parank huma mmuntati.

Allinjament: Ivverifika l-paralleliżmu tal-binarji tar-roti u l-ikklerjar tal-ferrovija.

Lubrikazzjoni: Applika l-grass fuq gerijiet, bearings, u partijiet li jiċċaqalqu.

7. Ittestjar u Spezzjoni
A. Testijiet ta 'aċċettazzjoni tal-fabbrika (FAT)
Test bla tagħbija: Ħaddem trolley \/ parank fuq il-medda sħiħa bil-veloċitajiet kollha.

Test tat-Tagħbija:

Test statiku: 125% tagħbija nominali (50 tunnellata → 62.5 tunnellata) għal 10 minuti.

Test dinamiku: Tagħbija ta '110% (55 tunnellata) b'liftijiet \/ movimenti ripetuti.

Kontrolli tas-Sigurtà: Ivverifika l-brejkijiet, l-iswiċċijiet tal-limitu, u l-waqfiet ta 'emerġenza.

B. Spezzjoni Finali
Eżattezza dimensjonali, kwalità tal-weldjatura, u sigurtà elettrika.

8. Żarmar u ppakkjar
Tikkettar: Immarka komponenti għal assemblaġġ faċli fuq il-post.

Protezzjoni: Tgeżwir li ma jgħaddix ilma minnu għat-tbaħħir.

9. Installazzjoni u Kummissjonar fil-post
Allinjament tal-Ferrovija: Tiżgura li l-linji tar-runway huma livell u parallel.

Assemblaġġ mill-ġdid: jtella 'girders, installa l-elettriku, u jikkalibra.

Ittestjar finali: Irrepeti testijiet tat-tagħbija taħt is-superviżjoni tal-klijent.

10. Dokumentazzjoni u trasferiment
Manwali: Operazzjoni, Manutenzjoni, u Manwali tal-Partijiet.

Ċertifikati: rapporti tat-test, ċertifikazzjonijiet tal-materjal, u dokumenti ta 'konformità.
