Pont tal-Krejn U Troli

Crane Bridge And Trolley huwa tagħmir ta 'rfigħ komuni, użat ħafna f'ħafna oqsma bħall-industrija, il-magazzinaġġ u l-kostruzzjoni. Għandu disinn sempliċi, tħaddim faċli u prestazzjoni ta 'spiża għolja.

Il-prinċipju ta 'ħidma ta' Crane Bridge And Trolley huwa relattivament sempliċi: il-mekkaniżmu ta 'rfigħ huwa mmexxi mill-mutur biex iċċaqlaq il-ganċ 'il fuq u' l isfel, sabiex jirrealizza l-irfigħ u t-tqegħid tal-merkanzija. It-tròli jimxi fuq ir-raġġ prinċipali, u l-mutur isuq il-mekkaniżmu operattiv, sabiex il-krejn ikun jista 'jiċċaqlaq fiż-żona tax-xogħol biex jirrealizza t-trasport orizzontali tal-materjali.

Id-disinn u l-proċess ta 'manifattura ta' Crane Bridge And Trolley huwa relattivament sempliċi u faċli biex jinżamm. L-ispiża hija baxxa u adattata għal intrapriżi b'baġits limitati. Huwa faċli biex tużah u adattat għal operaturi ta 'kull livell. Huwa adattat għal varjetà ta 'ambjenti industrijali u għandu flessibilità għolja.

Crane Bridge And Trolley huwa mgħammar b'varjetà ta 'apparati ta' sikurezza, bħal swiċċijiet tal-limitu, apparati ta 'protezzjoni ta' tagħbija żejda, sistemi ta 'allarm tal-ħoss u tad-dawl, eċċ., biex jiżguraw is-sigurtà waqt it-tħaddim. Fl-istess ħin, id-disinn tat-tagħmir isegwi standards ta 'sikurezza rilevanti biex jiżgura l-affidabbiltà taħt kundizzjonijiet tax-xogħol ta' intensità għolja.

5. Skond il-ħtiġijiet speċifiċi tal-klijenti, Crane Bridge And Trolley jistgħu jiġu personalizzati, inkluża kapaċità ta 'rfigħ, span, għoli ta' rfigħ u metodu ta 'kontroll, eċċ., Biex jissodisfaw il-ħtiġijiet diversi ta' utenti differenti.

Garanzija tal-komponenti ewlenin: 2 snin

Komponenti tal-qalba: Bearing, Gearbox, Motor

Piż (KG): 8000 kg

Karatteristika:Bridge Crane

Kundizzjoni: Ġdida

Max. Tagħbija ta 'rfigħ: 20t

Medda:minn 3-60m

Installazzjoni Barranija: Disponibbli

Metodu ta 'Kontroll: Kabina jew Remote

Dmir tax-xogħol: A5 ~ A8

Stampi u Komponenti

1.Raġġ ewlieni

1) Ir-raġġ prinċipali normalment jadotta forom strutturali bħal raġġ I, raġġ kaxxa jew raġġ H. Ir-raġġ tal-kaxxa għandu reżistenza tajba għall-liwi u huwa adattat għal krejnijiet ta 'span kbir, filwaqt li l-I-beam ħafna drabi jintuża għal krejnijiet żgħar. Ir-raġġ prinċipali ġeneralment ikun magħmul minn azzar ta 'saħħa għolja biex jiżgura kapaċità suffiċjenti ta' ġarr ta 'tagħbija u durabilità waqt it-tħaddim. Materjali użati komunement jinkludu l-azzar Q235 u Q345.

2) Ir-raġġ prinċipali iġorr it-tagħbija tqila meta l-krejn ikun qed jaħdem, inkluża t-tagħbija tal-ganċ, il-piż tal-mekkaniżmu tal-irfigħ, u tagħbijiet esterni bħar-riħ. Id-disinn tar-raġġ prinċipali jeħtieġ li jiżgura riġidità suffiċjenti waqt it-tħaddim biex jipprevjeni d-deformazzjoni u l-vibrazzjoni, u jiżgura l-istabbiltà u s-sigurtà tal-krejn. Ir-raġġ prinċipali jintuża wkoll biex isostni l-korsa tal-ġirja tat-tròli, il-mekkaniżmu tal-irfigħ, u l-installazzjoni ta 'sistemi elettriċi u ta' kontroll.

3) It-tul tar-raġġ prinċipali huwa ġeneralment iddeterminat skont ir-rekwiżiti speċifiċi tal-applikazzjoni u tal-ispazju tax-xogħol, u l-firxa tal-medda komuni hija ta '6 metri sa 3 0 metri. Il-kapaċità li ġġorr it-tagħbija tar-raġġ prinċipali taffettwa direttament il-kapaċità tal-irfigħ tal-krejn, u ġeneralment tkun iddisinjata biex tkun 0.5 tunnellata sa 20 tunnellata. L-għoli u l-forma tar-raġġ prinċipali se jaffettwaw l-għoli tal-irfigħ, u r-rekwiżiti attwali tal-ambjent tax-xogħol għandhom jitqiesu waqt id-disinn.

Sistema ta 'rfigħ

1) Prinċipju ta 'ħidma tas-sistema ta' rfigħ

Bidu tal-mutur: L-operatur jibda l-mutur permezz tas-sistema ta 'kontroll.

Deċelerazzjoni: Il-mutur isuq ir-reducer biex jikkonverti rotazzjoni ta 'veloċità għolja f'rotazzjoni ta' veloċità baxxa u ta 'torque għolja.

Rotazzjoni tat-tanbur: Ir-reducer jittrasmetti l-qawwa lit-tanbur, u jikkawża li t-tanbur idur u jsuq il-ħabel tal-wajer jew il-katina biex jitla 'u jaqa'.

Irfigħ tal-ganċ: Hekk kif it-tanbur idur, il-ganċ jitla 'u jaqa' biex jerfa' jew ipoġġi l-oġġetti.

2) Parametri tekniċi tas-sistema ta 'rfigħ

Għoli ta 'rfigħ: Skont ir-rekwiżiti tad-disinn tal-krejn, ġeneralment ikun bejn 3 metri u 30 metru.

Kapaċità ta 'rfigħ: Skond xenarji ta' applikazzjoni differenti, il-kapaċità ta 'rfigħ nominali tas-sistema ta' rfigħ hija ġeneralment bejn 0.5 tunnellata u 20 tunnellata.

Qawwa tal-mutur: Agħżel il-qawwa tal-mutur xierqa skont il-kapaċità tal-irfigħ u l-għoli tal-irfigħ.



3.Tmiemġarr

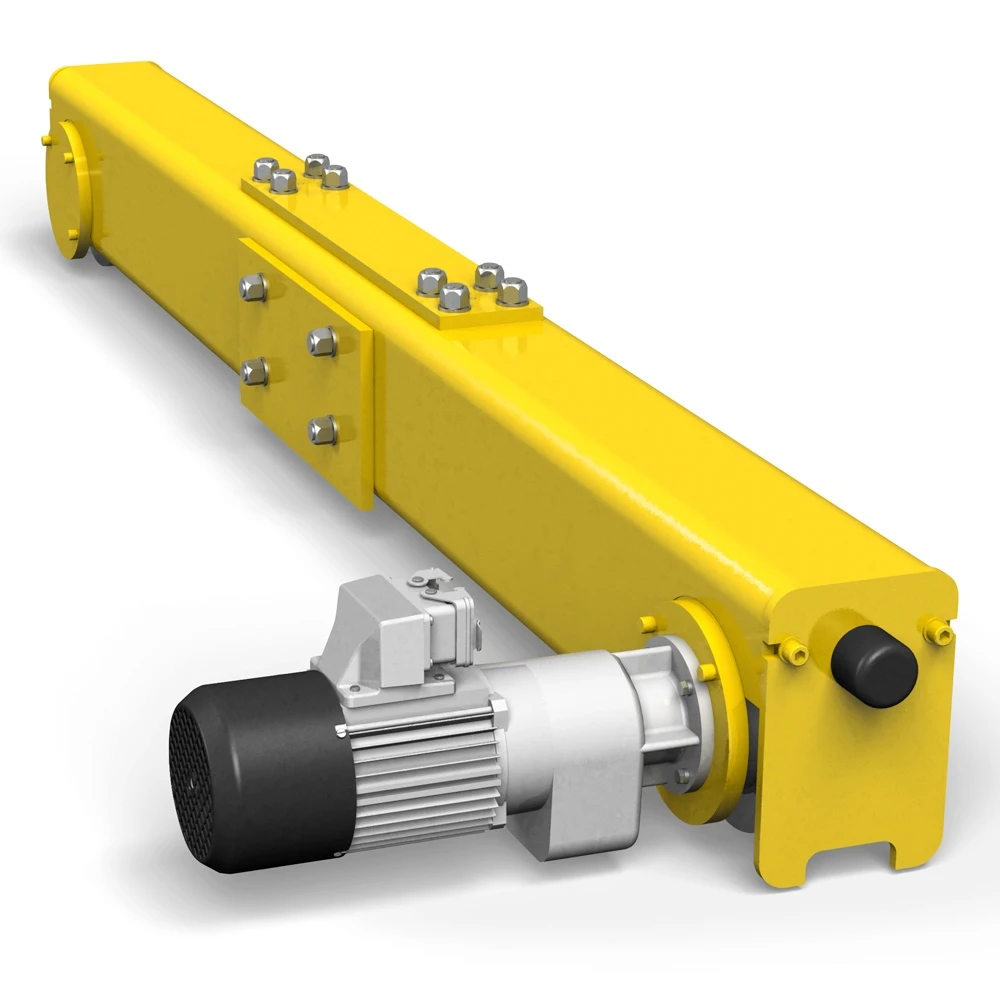

1) Funzjoni tar-raġġ tat-tarf

Funzjoni ta 'appoġġ: Ir-raġġ tat-tarf huwa konness mar-raġġ prinċipali biex isostni l-istruttura tal-krejn kollu u jiżgura l-istabbiltà u l-kapaċità tal-ġarr tal-krejn.

Funzjoni ta 'gwida: Ir-raġġ tat-tarf huwa mgħammar b'qafas ta' rota u roti biex jipprovdi gwida għall-moviment orizzontali tat-tròli u jiżgura li t-tròli jimxi bla xkiel fuq ir-raġġ prinċipali.

Funzjoni ta 'konnessjoni: Ir-raġġ tat-tarf jgħaqqad ir-raġġ prinċipali mal-pedament ta' appoġġ (binarju) tal-krejn biex jifforma struttura sħiħa tal-krejn.

2) Parametri tad-disinn

Tul u wisa ': It-tul u l-wisa' tar-raġġ tat-tarf huma ddeterminati skont ir-rekwiżiti tad-disinn u l-applikazzjoni tal-krejn, u ġeneralment ikunu mqabbla mal-medda tar-raġġ prinċipali.

Kapaċità tal-ġarr: Il-kapaċità tal-ġarr tar-raġġ tat-tarf għandha taqbel mad-disinn tar-raġġ prinċipali u t-tròli biex tiżgura s-sigurtà u l-istabbiltà tal-istruttura ġenerali.



4.Mekkaniżmu tal-ivvjaġġar tal-krejn

Il-mekkaniżmu tat-tħaddim tal-krejn ta 'Pont U Trolley tal-Krejn normalment jinkludi l-komponenti ewlenin li ġejjin:

1) Mutur: Jipprovdi s-setgħa biex issuq il-moviment tal-mekkaniżmu tat-tħaddim tal-krejn. Il-qawwa u t-tip tal-mutur għandhom jintgħażlu skont it-tagħbija u r-rekwiżiti operattivi tal-krejn.

2) Reducer: Jikkonverti r-rotazzjoni ta 'veloċità għolja tal-mutur f'output ta' veloċità baxxa u ta 'torque għoli adattat għall-moviment tal-krejn. Tipi komuni ta 'reducers jinkludu ger reducers u worm gear reducers.

3) Rota: Ir-rota immuntata fuq ir-raġġ tat-tarf hija responsabbli għall-irrumblar fuq il-binarju. Id-disinn tar-rota għandu jiżgura l-kapaċità tagħha li ġġorr it-tagħbija u r-reżistenza għall-ilbies.

4) Binarju tal-ġiri: Il-binarju ta 'gwida li fuqu jiċċaqlaq il-krejn, ġeneralment magħmul minn binarji tal-azzar, jiżgura l-moviment bla xkiel tal-krejn.

5) Qafas tar-rota: L-istruttura li tgħaqqad il-mutur u r-rota, użata biex tappoġġja u tiffissa r-rota u tiżgura l-istabbiltà tagħha.

5.Trolley mekkaniżmu li jivvjaġġa

1) Prinċipju ta 'ħidma tal-mekkaniżmu tat-tħaddim tat-tròli

Bidu tal-mutur: L-operatur jibda l-mutur permezz tas-sistema ta 'kontroll, u l-mutur jibda jaħdem.

Trażmissjoni tat-tnaqqis: Il-mutur jittrasmetti l-qawwa lill-fus tar-rota tat-tròli permezz tar-reducer, u r-reducer inaqqas il-veloċità u jżid it-torque tal-ħruġ.

Moviment tat-tròli: Ir-roti roll fuq il-binarji ta 'gwida tar-raġġ prinċipali, u t-tròli jimxi lonġitudinali fuq ir-raġġ prinċipali biex tlesti l-operazzjoni tal-ganċ jew tagħmir ieħor.

2) Manutenzjoni u kura

Spezzjoni regolari: Iċċekkja regolarment l-istatus tal-mutur, reducer, rota u frejm tar-rota biex tiżgura li l-komponenti kollha qed jaħdmu sew.

Lubrikazzjoni u manutenzjoni: Illubrikha regolarment ir-reducer u l-bearings tar-roti biex tnaqqas l-użu u testendi l-ħajja tas-servizz.

Tindif u manutenzjoni: Żomm it-tròli u l-mekkaniżmu tat-tħaddim tiegħu nodfa biex tevita li t-trab u l-ħmieġ jaffettwaw il-partijiet li jiċċaqilqu.

6.Rota tal-krejn

1) Tipi ta 'roti

Roti solidi: ġeneralment magħmula minn materjali b'saħħithom, b'kapaċità għolja ta 'tagħbija, adattati għal krejnijiet tqal, u reżistenza tajba għall-ilbies, adattati għall-użu f'diversi ambjenti.

Roti vojta minn ġewwa: relattivament ħfief, adattati għal krejnijiet żgħar jew ħfief, iżda b'kapaċità ta 'tagħbija relattivament baxxa.

Roti b'materjali elastiċi: materjali tal-gomma jew tal-polyurethane huma miżjuda mal-korp tar-rota, b'rendiment tajjeb ta 'assorbiment ta' xokk, adattat għal ambjenti tax-xogħol eżiġenti.

2) Prinċipju tax-xogħol tar-roti

Jappoġġaw tagħbijiet tqal: Ir-roti jappoġġaw it-tagħbija tqila tal-karrettun jew tat-tròli u jittrasferixxu l-piż billi jikkuntattjaw il-binarju.

Moviment iggwidat: Ir-roti roll fuq il-binarju biex jiggwidaw il-moviment bla xkiel tat-tròli jew tat-tròli biex jiżguraw it-tħaddim normali tal-krejn.

Xokk li jassorbi: Waqt it-tħaddim tal-krejn u l-bidla tat-tagħbija, ir-roti jistgħu jassorbu parti mill-forza tal-impatt u jipproteġu strutturi oħra mill-ħsara.

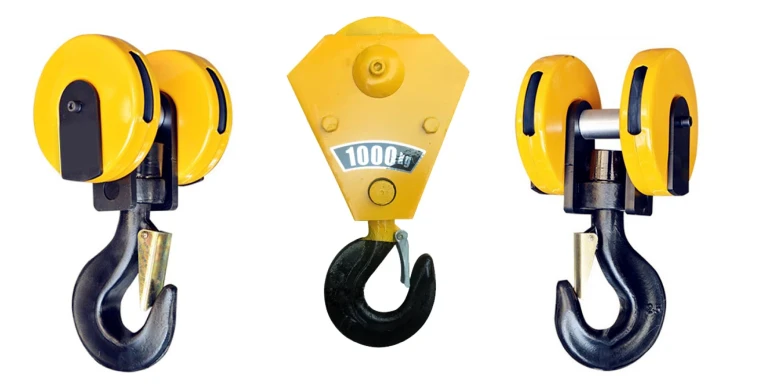

7.Crane Hook

1) Prinċipju ta 'ħidma tal-ganċ

Funzjoni li ġġorr it-tagħbija: Il-ganċ huwa mqabbad mal-merkanzija permezz ta 'ħabel tal-wajer jew katina biex iġorr u jerfa' l-oġġett.

Abbiltà ta 'rotazzjoni: Il-ganċ jista' jdur liberament matul il-proċess ta 'rfigħ biex jadatta għall-ħtiġijiet tal-merkanzija f'pożizzjonijiet differenti u jtejjeb il-flessibilità tax-xogħol.

2) Parametri tekniċi

Kapaċità li ġġorr it-tagħbija: Il-kapaċità li ġġorr it-tagħbija tal-ganċ normalment taqbel mat-tagħbija ratata tal-krejn, ġeneralment tvarja minn ftit mijiet ta 'kilogrammi għal għexieren ta' tunnellati.

Materjal: Ġeneralment azzar liga ta 'qawwa għolja jew azzar falsifikat huwa użat biex jiżgura saħħa u durabilità suffiċjenti.

Daqs: Id-daqs u l-forma tal-ganċ huma ddeterminati skont ir-rekwiżiti speċifiċi tal-applikazzjoni biex jiżguraw li jkun hemm tqabbil mal-oġġett li jkun qed jitneħħa.

Mutur

1) Tipi ta 'muturi

Mutur AC: l-aktar tip ta 'mutur użat komunement, adattat għall-biċċa l-kbira tal-applikazzjonijiet tal-krejn, b'vantaġġi bħal struttura sempliċi u manutenzjoni faċli.

Mutur DC: użat f'xi okkażjonijiet speċjali, b'rendiment tajjeb ta 'regolazzjoni tal-veloċità u karatteristiċi tal-bidu, iżda spiża ta' manutenzjoni relattivament għolja.

Mutur ta 'frekwenza varjabbli: il-veloċità tal-mutur hija kkontrollata mill-inverter biex tinkiseb ġestjoni effiċjenti tal-enerġija u kontroll tal-veloċità aktar preċiż.

2) Prinċipju ta 'ħidma tal-mutur

Konverżjoni ta 'enerġija elettrika: il-mutur huwa mħaddem minn provvista ta' enerġija u jikkonverti l-enerġija elettrika f'enerġija mekkanika.

Drive ta 'rotazzjoni: il-kurrent jgħaddi mill-istralċ tal-istator biex jiġġenera kamp manjetiku, li jaġixxi fuq ir-rotor, u jikkawża li r-rotor idur, u b'hekk isuq komponenti oħra bħal reducers, roti, eċċ.

.

Sistema ta 'allarm tal-ħoss u tad-dawl u swiċċ tal-limitu

Sistema ta 'allarm tal-ħoss u tad-dawl

1) Funzjoni

Funzjoni ta 'twissija: Is-sistema ta' allarm tal-ħoss u tad-dawl tintuża biex tipprovdi sinjali ta 'twissija waqt it-tħaddim tal-krejn biex tfakkar lill-operatur u lill-persunal tal-madwar biex jagħtu attenzjoni għas-sigurtà.

Indikazzjoni tal-istatus: L-istatus tax-xogħol tat-tagħmir huwa indikat minn sinjali tal-ħoss u tad-dawl, bħall-bidu, il-waqfien, il-falliment jew it-tagħbija żejda tal-krejn.

2) Komponenti

Allarm tal-ħoss: Normalment buzzer jew ħorn, li jarmi allarm ta 'decibel għoli biex ifakkar lill-persunal tal-madwar biex jagħti attenzjoni.

Indikatur: LED jew bozza tad-dawl tintuża biex temetti sinjali tad-dawl ta 'kuluri differenti (bħal aħmar, aħdar, isfar) biex tindika kundizzjonijiet tax-xogħol differenti.

Swiċċ tal-limitu

1) Funzjoni

Limitu tal-pożizzjoni: Is-swiċċ tal-limitu jintuża biex jillimita l-firxa tal-moviment ta 'kull mekkaniżmu li jiċċaqlaq tal-krejn biex jiżgura li t-tagħmir jaħdem f'medda sikura.

Funzjoni ta 'protezzjoni: Meta l-krejn jilħaq il-pożizzjoni tal-limitu stabbilita, is-swiċċ tal-limitu awtomatikament jaqta' l-provvista tal-enerġija.

2) Tip

Swiċċ tal-limitu ta 'fuq: użat biex jillimita l-ogħla pożizzjoni ta' rfigħ tal-krejn biex jipprevjeni li l-ganċ jew it-tagħbija jaqbżu l-għoli sikur.

Swiċċ tal-limitu t'isfel: użat biex jillimita l-iktar pożizzjoni baxxa ta 'rfigħ tal-krejn biex jipprevjeni li l-ganċ jew it-tagħbija ma jaqgħux.

Swiċċ tal-limitu tal-ġenb: użat biex jillimita l-moviment laterali tat-tròli jew tal-karozza fuq ir-raġġ prinċipali biex jipprevjeni l-ħabta tat-tagħmir.

10.Tagħmir tas-Sigurtà

1) Apparat ta 'protezzjoni ta' tagħbija żejda

Funzjoni: L-apparat ta 'protezzjoni ta' tagħbija żejda jintuża biex jimmonitorja t-tagħbija fuq il-ganċ. Meta t-tagħbija taqbeż il-valur nominali stabbilit, is-sistema awtomatikament tħoss allarm u taqta 'l-provvista tal-enerġija biex tevita li l-krejn ma jaħdimx ħażin jew jikkawża inċident minħabba tagħbija żejda.

2) Swiċċ tal-limitu

Funzjoni: Is-swiċċ tal-limitu jintuża biex jillimita l-firxa tal-moviment tal-krejn, jipprevjeni li l-ganċ jaqbeż l-għoli sikur jew l-iktar pożizzjoni baxxa, u jiżgura l-istabbiltà u s-sigurtà tal-krejn.

3) Apparat ta 'waqfien ta' emerġenza

Funzjoni: L-apparat ta 'waqfien ta' emerġenza jintuża biex jaqta 'malajr il-provvista tal-enerġija tal-krejn f'emerġenza, iwaqqaf immedjatament il-movimenti kollha, u jipprevjeni inċidenti.

4) Serratura tas-sigurtà

Funzjoni: Is-serratura tas-sigurtà tintuża biex tevita li t-tagħbija taqa 'aċċidentalment waqt it-trasport meta l-ganċ ikun imqabbad mat-tagħbija.

5) Apparat kontra l-ħabta

Funzjoni: L-apparat kontra l-ħabtiet jintuża biex jiskopri d-distanza bejn il-krejn u tagħmir jew ostakli oħra waqt it-tħaddim biex jipprevjeni l-ħabtiet.

Kompożizzjoni: Ġeneralment jinkludi sensuri ultrasoniċi jew sensuri infra-aħmar, li jistgħu jħossu allarm jew jieqfu awtomatikament billi jimmonitorjaw id-distanza f'ħin reali.

6) Apparat ta 'protezzjoni elettrika

Funzjoni: L-apparat ta 'protezzjoni elettrika jintuża biex jipprevjeni tagħbija żejda tal-mutur, short circuit jew fallimenti elettriċi oħra biex tiġi żgurata s-sigurtà tas-sistema elettrika.

7) Apparat tal-brejk tas-servizz

Funzjoni: L-apparat tal-brejk tas-servizz jintuża biex jikkontrolla l-veloċità li tiċċaqlaq tat-trakk u t-tròli biex jiżgura li jistgħu jieqfu malajr meta jkun meħtieġ.

11.Modalità ta 'Kontroll

1. Kontroll manwali

Funzjoni: L-operatur jikkontrolla direttament il-moviment tal-krejn, bħall-irfigħ, it-tnaqqis u l-moviment, permezz ta 'kontrollur manwali.

Tagħmir: Normalment mgħammar b'rockers manwali, buttuni jew swiċċijiet.

Vantaġġi: Operazzjoni sempliċi, adattata għal operazzjonijiet żgħar u okkażjonijiet b'rekwiżiti ta 'flessibilità għolja.

2. Kontroll elettriku

Funzjoni: Il-mekkaniżmi varji ta 'moviment tal-krejn huma misjuqa minn muturi elettriċi, u l-operatur juża pannell tal-kontroll elettriku jew kontroll mill-bogħod għall-kontroll.

Tagħmir: Ġeneralment mgħammar b'kaxxa ta 'kontroll elettriku, pannell tal-buttuna u kontroll remot.

Vantaġġi: Operazzjoni konvenjenti, intensità mnaqqsa tax-xogħol tal-operaturi, adattata għal operazzjonijiet fit-tul.

3. Kontroll mill-bogħod

Funzjoni: L-operatur jikkontrolla mingħajr fili l-moviment tal-krejn permezz ta 'kontroll mill-bogħod, li jipprovdi flessibilità u sigurtà operazzjonali akbar.

Tagħmir: Mgħammar b'kontroll mill-bogħod mingħajr fili u riċevitur.

Vantaġġi: L-operatur jista 'jikkontrolla l-krejn f'distanza sigura, u jnaqqas il-periklu fuq ix-xogħol.

4. Kontroll awtomatiku

Funzjoni: Il-krejn jista 'jitħaddem b'mod sħiħ awtomatikament jew semi-awtomatiku permezz ta' sistema ta 'kontroll awtomatiku, u jista' jitħaddem skont programm issettjat minn qabel.

Tagħmir: Mgħammar b'PLC (Kontrollur Loġiku Programmabbli), sensuri u attwaturi.

Vantaġġi: Ittejjeb l-eżattezza u l-effiċjenza tal-operazzjonijiet, adattati għal operazzjonijiet fuq skala kbira u ripetittivi ħafna.

5. Kontroll ċentralizzat

Funzjoni: Krejnijiet multipli huma ġestiti ċentralment f'ċentru ta 'kontroll wieħed biex jinkisbu operazzjonijiet koordinati.

Tagħmir: Mgħammar b'sistema ta 'kontroll ċentralizzata, tagħmir ta' monitoraġġ u sistema ta 'kontroll tal-kompjuter.

Vantaġġi: Ittejjeb l-effiċjenza tax-xogħol ta 'krejnijiet multipli u tiffaċilita l-ġestjoni u l-iskedar.

Skeċċ

Tekniku prinċipali





1. Struttura sempliċi

Disinn kompatt: Crane Bridge And Trolley jikkonsistu minn raġġ prinċipali, travi tat-tarf u mekkaniżmu operattiv, bi struttura sempliċi, faċli biex timmanifattura u tinżamm.

Installazzjoni faċli: Meta mqabbel mal-krejnijiet b'raġġ doppju, il-proċess ta 'installazzjoni ta' Crane Bridge And Trolley huwa aktar sempliċi, u jnaqqas l-ispejjeż u l-ħin tal-installazzjoni.

2. Bi prezz baxx

Spiża baxxa tal-manifattura: Minħabba l-istruttura sempliċi tagħha u inqas użu ta 'materjal, l-ispiża tal-manifattura ta' Crane Bridge And Trolley hija inqas minn dik ta 'krejnijiet b'raġġ doppju.

Spiża baxxa ta 'manutenzjoni: Inqas partijiet u disinn simplifikat jagħmlu l-ispiża tal-manutenzjoni ta' kuljum tagħha aktar baxxa.

3. Adattabilità qawwija

Applikabbli għal diversi siti: Crane Bridge And Trolley huma adattati għal ħafna tipi differenti ta 'fabbriki, inklużi fabbriki, imħażen, baċiri, eċċ bi spazju limitat.

Ambjenti operattivi multipli: Jista 'jopera b'mod normali f'ambjenti differenti bħal temperatura għolja, umdità, trab, eċċ., U huwa adattat għal diversi kundizzjonijiet tax-xogħol fuq ġewwa u barra.

4. Operazzjoni flessibbli

Metodi ta 'kontroll multipli: Crane Bridge And Trolley jistgħu jadottaw metodi ta' kontroll multipli bħal manwali, elettriku, kontroll mill-bogħod, eċċ biex jadattaw għal ħtiġijiet operattivi differenti.

Pożizzjonament preċiż: Minħabba l-istruttura ħafifa u r-rispons sensittiv tiegħu, Crane Bridge And Trolley jistgħu jiksbu rfigħ preċiż tal-merkanzija u tħaddim aktar flessibbli.

5. Użu għoli ta 'spazju

Okkupazzjoni ta 'spazju żgħir: Ir-raġġ prinċipali ta' Crane Bridge And Trolley ġeneralment jitwaqqaf fuq il-ħitan jew il-parentesi fuq iż-żewġ naħat tal-bini tal-fabbrika, li jokkupa inqas spazju u ma jfixkilx l-operazzjonijiet fuq l-art.

Għoli ta 'rfigħ għoli: Il-mekkaniżmu ta' rfigħ normalment jinsab taħt ir-raġġ prinċipali, li jista 'jipprovdi għoli ta' rfigħ effettiv akbar u jtejjeb l-utilizzazzjoni tal-ispazju.





1. Manifattura

Workshop tal-ipproċessar: Crane Bridge And Trolley ħafna drabi jintużaw f'workshops tal-ipproċessar mekkaniku biex jittrasportaw biċċiet tax-xogħol, tagħmir u materjali, li jiffaċilitaw l-ipproċessar, l-assemblaġġ u t-trasport ta 'partijiet.

Linja tal-assemblaġġ: Fil-linja tal-assemblaġġ, Crane Bridge And Trolley jintużaw biex jerfgħu u jpoġġu l-komponenti b'mod preċiż biex jiżguraw il-kontinwità u l-effiċjenza tal-proċess tal-produzzjoni.

2. Magazzinaġġ u loġistika

Warehouse: Crane Bridge And Trolley ħafna drabi jintużaw fl-industrija tal-magazzinaġġ u tal-loġistika biex jgħinu fit-trasport ta 'merkanzija u materjali, speċjalment adattati għat-trasport ta' oġġetti goffi, ittejjeb l-użu tal-ispazju u l-effiċjenza operattiva tal-imħażen.

Terminal tal-merkanzija: Fiċ-ċentri u t-terminals tal-loġistika, Crane Bridge And Trolley jistgħu jgħabbu u jħottu l-merkanzija malajr, itejbu l-effiċjenza tat-tagħbija u l-ħatt tal-merkanzija, u jnaqqsu l-intensità tax-xogħol manwali.

3. Inġinerija tal-kostruzzjoni

Immaniġġjar tal-komponenti prefabbrikati: Fil-qasam tal-inġinerija tal-kostruzzjoni, Crane Bridge And Trolley jistgħu jintużaw biex jittrasportaw komponenti tal-konkrit prefabbrikat, vireg tal-azzar u oġġetti tqal oħra, u huma adattati għall-immaniġġjar u l-installazzjoni tal-materjal fuq siti ta 'kostruzzjoni.

Installazzjoni ta 'tagħmir: Użat għall-installazzjoni ta' tagħmir kbir fuq siti ta 'kostruzzjoni, bħal sistemi ta' arja kondizzjonata, pipelines, eċċ., Il-flessibilità ta 'Crene Bridge And Trolley tista' tgħin biex topera fi spazju limitat.

4. Manifattura tal-Karozzi

Immaniġġjar tal-Partijiet: Il-krejnijiet tal-pont b'girder wieħed jintużaw ħafna f'impjanti tal-manifattura tal-karozzi biex jimmaniġġjaw u jpoġġu oġġetti tqal bħal magni u partijiet tal-ġisem, u jgħinu l-proċess tal-assemblaġġ ikun aktar effiċjenti u preċiż.

Immaniġġjar tal-Materjal fil-Workshops: Fil-workshops tal-manifattura tal-karozzi, il-krejnijiet jistgħu jgħinu biex jiċċaqilqu partijiet kbar jew goffi, u jnaqqsu l-piż tal-operazzjonijiet manwali fuq il-linja tal-produzzjoni.

5. Industrija metallurġika

Immaniġġjar ta 'l-Azzar: F'impjanti metallurġiċi, krejnijiet tal-pont ta' travu wieħed huma użati biex jimmaniġġjaw materjali bħal pjanċi ta 'l-azzar u kolji ta' l-azzar għall-ħażna u aktar proċessar.

Ambjent ta 'Temperatura Għolja: Xi krejnijiet ta' pont b'trave wieħed iddisinjati apposta jistgħu jaħdmu f'ambjenti ta 'temperatura għolja, li huwa adattat għall-ħtiġijiet tal-produzzjoni tal-industrija metallurġika.





1. Analiżi u Disinn tad-Domanda

Determinazzjoni tad-Domanda tal-Klijent: L-analiżi tad-domanda titwettaq ibbażata fuq il-ħtiġijiet speċifiċi tal-klijent (bħal kapaċità ta 'rfigħ, span, għoli ta' rfigħ, sit ta 'użu, eċċ.).

Disinn tal-Inġinerija: Id-disinjaturi tal-krejn jiddisinjaw ir-raġġ prinċipali, ir-raġġ tat-tarf, it-tròli u komponenti ewlenin oħra skont il-ħtiġijiet, inkluż disinn strutturali, kalkolu tat-tagħbija, eċċ. Uża softwer CAD biex tfassal tpinġijiet dettaljati tad-disinn.

Konferma tal-Parametru: Il-parametri tad-disinn jinkludu l-kapaċità tat-tagħbija, span, għoli ta 'rfigħ, veloċità operattiva, eċċ tal-krejn biex jiżguraw li jissodisfaw ir-rekwiżiti tal-klijent u l-istandards rilevanti tal-industrija.

2. Akkwist ta 'Materjal

Għażla tal-Materjal: Agħżel materjali adattati skont il-pjan tad-disinn. Normalment, ir-raġġ prinċipali u tar-raġġ tat-tarf tal-krejn jużaw azzar strutturali ta 'liga baxxa ta' kwalità għolja, u partijiet oħra jistgħu jużaw metalli jew ligi differenti.

Akkwist u Spezzjoni: Ixtri materja prima meħtieġa bħal azzar, muturi, gerijiet, berings, ħbula tal-wajer, eċċ., U twettaq spezzjoni ta 'kwalità biex tiżgura li l-materjali kollha jissodisfaw ir-rekwiżiti.

3. Manifattura tar-raġġ prinċipali u tar-raġġ tat-tarf

Qtugħ tal-Azzar: Aqta 'l-azzar mixtri fid-daqs u l-għamla meħtieġa skont it-tpinġijiet tad-disinn.

Iwweldjar u Assemblea: Ir-raġġ prinċipali u r-raġġ tat-tarf huma wweldjati b'tagħmir awtomatiku tal-iwweldjar biex tiġi żgurata l-kwalità tal-iwweldjar. Ir-raġġ prinċipali normalment jadotta struttura ta 'kaxxa jew struttura ta' I-beam, u s-saħħa u r-riġidità huma żgurati bl-iwweldjar.

Serħan mill-istress: Ir-raġġ prinċipali wweldjat u r-raġġ tat-tarf huma meħlusa mill-istress permezz ta 'trattament bis-sħana jew proċessar mekkaniku biex jipprevjenu d-deformazzjoni waqt użu fit-tul.

Trattament tal-wiċċ: Ir-raġġ prinċipali u r-raġġ tat-tarf huma sandblasted biex ineħħu s-sadid, u mbagħad żebgħa kontra s-sadid jew kisjiet oħra tal-wiċċ huma applikati biex jipprevjenu l-korrużjoni u jtejbu l-kwalità tad-dehra.

4. Manifattura ta 'mekkaniżmu ta' rfigħ

Assemblaġġ tal-parank elettriku: Is-sistema ta 'rfigħ ta' Crane Bridge And Trolley normalment tuża parank elettriku. L-assemblaġġ tal-parank jinkludi l-installazzjoni u l-ikkummissjonar tal-mutur, reducer, ħabel tal-wajer, ganċ, eċċ.

Ħabel tal-wajer u installazzjoni tal-ganċ: Agħżel l-ispeċifikazzjoni xierqa tal-ħabel tal-wajer skont ir-rekwiżiti tal-kapaċità tal-irfigħ. Il-ganċ u l-ħabel tal-wajer huma konnessi b'sistema ta 'taljola biex jiżguraw l-istabbiltà u s-sigurtà tal-irfigħ.

5. Manifattura ta 'karru u mekkaniżmu ta' tmexxija tal-karozzi

Ipproċessar tar-roti: Ir-roti tat-tròli u l-karozza huma pproċessati minn tagħmir mekkaniku ta 'preċiżjoni għolja biex tiġi żgurata l-eżattezza dimensjonali tagħhom.

Assemblaġġ tas-sistema tas-sewqan: Installa l-mutur, ir-reducer u r-rota tas-sewqan biex tiżgura li t-tròli u l-karozza jistgħu jimxu bla xkiel. Is-sistema tas-sewqan tat-tròli u l-karozza hija mħaddma b'mutur elettriku, u r-reducer tal-veloċità jaġġusta l-veloċità biex jiżgura tħaddim bla xkiel.

Ittestjar u debugging: Wettaq testijiet preliminari fuq ir-roti u s-sistema tas-sewqan biex tiżgura li joperaw b'mod normali u li l-gerijiet u l-bearings joperaw bla xkiel u mingħajr storbju.

6. Installazzjoni tas-sistema elettrika

Installazzjoni ta 'komponenti elettriċi: Installa pannelli ta' kontroll, swiċċijiet, relays, inverters, swiċċijiet tal-limitu u komponenti elettriċi oħra biex tiżgura tħaddim stabbli tas-sistema ta 'kontroll elettriku.

Wiring: Skont it-tpinġijiet tad-disinn elettriku, il-krejn kollu huwa bil-fili, inklużi kejbils tal-enerġija, kejbils tal-kontroll u kejbils tas-sinjali. Kun żgur li l-wiring ikun pulit u sigur.

Konfigurazzjoni tas-sistema tas-sigurtà: Installa apparati ta 'protezzjoni ta' tagħbija żejda, swiċċijiet tal-limitu, swiċċijiet ta 'waqfien ta' emerġenza u sistemi ta 'allarm tal-ħoss u tad-dawl biex jiżguraw it-tħaddim sikur tat-tagħmir.

7. Assemblaġġ tal-magna kollha

Assemblaġġ tal-komponenti: Arma r-raġġ prinċipali, ir-raġġ tat-tarf, it-tròli u l-parank elettriku kollu kemm hu skont ir-rekwiżiti tad-disinn biex tiżgura konnessjoni mill-qrib u tħaddim koordinat bejn il-komponenti.

Test tal-konnessjoni: Iċċekkja l-issikkar ta 'kull punt ta' konnessjoni biex tiżgura li l-boltijiet u l-partijiet tal-iwweldjar kollha jissodisfaw l-istandards biex jipprevjenu tillaxka jew deformazzjoni.

8. Debugging u ttestjar

Test mingħajr tagħbija: L-ewwel, wettaq test ta 'tħaddim mingħajr tagħbija biex tivverifika l-istatus tal-moviment ta' kull mekkaniżmu tal-krejn biex tiżgura t-tħaddim normali tas-sistema elettrika u l-komponenti mekkaniċi.

Test tat-tagħbija: Wettaq test tat-tagħbija biex tittestja l-prestazzjoni tal-irfigħ u ċ-ċaqliq tal-krejn taħt it-tagħbija speċifikata biex tivverifika l-istabbiltà u s-sigurtà tiegħu.

Test ta 'tagħbija eċċessiva: Wettaq test ta' tagħbija żejda kif meħtieġ biex tivverifika jekk il-krejn jistax jattiva s-sistema ta 'protezzjoni tas-sigurtà taħt kundizzjonijiet ta' tagħbija żejda, bħal allarm ta 'tagħbija żejda jew mitfi awtomatiku.
