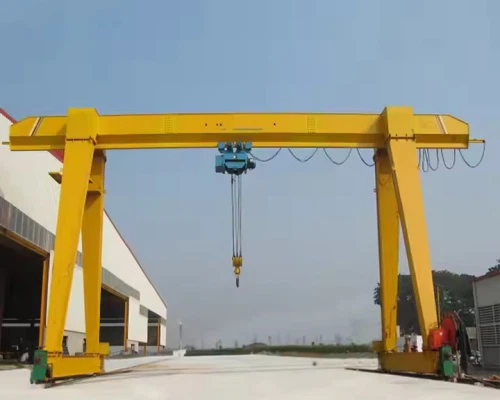

Mobbli Girder Ferrovija Gantry



Gantry tal-ferrovija ta 'trave wieħed mobbli huwa tip ta' krejn iddisinjat biex jimxi tul il-binarji tal-ferrovija u jipprovdi kapaċitajiet ta 'rfigħ u trasport f'diversi ambjenti industrijali. Huwa komunement użat għall-immaniġġjar ta 'materjali u oġġetti tqal fil-manifattura, il-kostruzzjoni u l-loġistika. Il-krejn għandu struttura ta 'trave waħda li tappoġġja l-mekkaniżmu ta' rfigħ.Dan id-disinn huwa aktar kompatt u kost-effettiv meta mqabbel ma 'gantri ta' travi doppji, filwaqt li għadu joffri prestazzjoni affidabbli għall-biċċa l-kbira tal-operazzjonijiet ta 'rfigħ.

Il-gantry huwa mgħammar b'roti jew sistemi immuntati fuq il-binarji, li jippermettulu jiċċaqlaq faċilment tul il-binarji. Din il-mobilità hija ideali għal faċilitajiet kbar jew ambjenti ta 'barra fejn il-merkanzija trid tiġi ttrasportata fuq distanzi twal. Dawn il-gantry huma ddisinjati biex jerfgħu firxa wiesgħa ta 'tagħbijiet, tipikament bejn 1 tunnellata u 30 tunnellata, skond il-mudell speċifiku u l-konfigurazzjoni. Il-mekkaniżmu ta' rfigħ huwa mgħammar b'paranki, taljoli, u xi kultant ibbażati fuq ganċ jew aċċessorji bbażati fuq kalamita.

3) Il-gantry huwa mmuntat fuq binarji għal moviment ta' preċiżjoni, li huwa utli f'applikazzjonijiet bħal btieħi tal-kontejners, impjanti tal-azzar, u mħażen. Jiżgura stabbiltà u effiċjenza meta jiċċaqlaq tagħbijiet tqal tul binarju fiss. Mibnija minn azzar ta 'kwalità għolja u inġinerija għad-durabilità, dawn il-gantri huma reżistenti għall-ilbies u jistgħu jiffunzjonaw f'ambjenti ħarxa. Karatteristiċi ta' sikurezza bħall-protezzjoni ta 'tagħbija żejda, buttuni ta' waqfien ta 'emerġenza, u sensuri jgħinu biex jiżguraw tħaddim sikur waqt l-attivitajiet tat-tagħbija u l-ħatt.Il-krejn gantry jista 'jitħaddem minn pannell tal-kontroll sempliċi, li joffri jew tħaddim manwali jew remot.Operaturi jistgħu jikkontrollaw il-moviment tal-krejn b'faċilità, u jtejbu l-produttività f'ambjenti tax-xogħol eżiġenti.

Garanzija: 1 Sena

Piż (KG): 9860 kg

Spezzjoni tal-ħruġ tal-vidjo: Ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Applikazzjoni: Impjant ta 'Workshop Industrijali

Mekkaniżmu ta 'rfigħ: Parank Elettriku

Tip ta 'krejn: Sing Girder Gantry Crane

Tip ta 'Girder: Kaxxa Waħda

Metodu ta 'kontroll: Kontroll mill-bogħod

Dmir tax-Xogħol:A4

Sors tal-Enerġija: 3 Phase 380V 50hz/ Personalizzata

Servizz ta 'wara l-bejgħ ipprovdut: Appoġġ onlajn ipprovdut

Kulur: personalizzat







Raġġ ewlieni

1) Kompożizzjoni Strutturali:

Materjal: Tipikament magħmul minn azzar b'saħħa għolja, bħal azzar tal-karbonju jew azzar illigat, ir-raġġ prinċipali huwa mfassal biex jiflaħ tagħbijiet tqal u kundizzjonijiet ambjentali.

Disinn: Ir-raġġ normalment jadotta disinn tat-tip kaxxa jew I-beam, skont ir-rekwiżiti speċifiċi tal-krejn. L-għażla tad-disinn taffettwa fatturi bħall-piż, l-istabbiltà, u l-faċilità tal-fabbrikazzjoni.

Dimensjonijiet: It-tul, l-għoli u l-wisa 'tal-raġġ huma personalizzati għall-kapaċità ta' rfigħ u t-tul tal-binarji tal-krejn. Iktar ma jkun itwal ir-raġġ, iktar ikun kbir id-distanza li għandu jifrex biex isostni tagħbijiet itqal.

2)Funzjonalità:

Distribuzzjoni tat-Tagħbija: Ir-raġġ prinċipali huwa responsabbli biex iġorr il-piż tat-tagħbija li tkun qed titneħħa, flimkien mal-forzi mit-tròli, paranki, u sistemi ferrovjarji.

Appoġġ għal Komponenti Oħra: Ir-raġġ prinċipali jaġixxi bħala pedament għal komponenti ewlenin oħra bħall-karru (il-parti li timxi tul it-travu), il-mekkaniżmu tal-irfigħ, u t-travi tat-tarf (li jappoġġaw ir-roti u l-binarji tal-gantry).

Flessibilità: Ir-raġġ prinċipali huwa ddisinjat biex jimmaniġġja forzi dinamiċi matul il-proċess ta 'rfigħ, inklużi l-aċċelerazzjoni, id-deċelerazzjoni, u t-tbandil tat-tagħbija.

Sistema ta 'rfigħ

Kif taħdem is-Sistema tal-Irfigħ:

1) Irfigħ tat-Tagħbija:

L-operatur juża s-sistema ta 'kontroll biex jattiva l-parank, li jibda tkebbib il-katina jew il-ħabel madwar it-tanbur, u jikkawża li l-ganċ tal-irfigħ jew it-twaħħil jogħlew u jerfgħu t-tagħbija.

Il-parank jaħdem flimkien mat-tròli, li jimxi orizzontalment tul ir-raġġ biex ipoġġi t-tagħbija fil-post meħtieġ.

2) Tbaxxija tat-Tagħbija:

Biex titbaxxa t-tagħbija, il-mutur tal-parank ireġġa 'lura, li jippermetti li l-katina jew ħabel jinħall mit-tanbur u jġib it-tagħbija lura lejn l-art jew fil-pożizzjoni meħtieġa.

3)Moviment Orizzontali:

It-tròli jista 'wkoll jiċċaqlaq orizzontalment tul ir-raġġ prinċipali, imħaddem bil-mutur tas-sewqan tiegħu stess jew manwalment. Dan jippermetti li t-tagħbija titqiegħed eżattament fejn hija meħtieġa.



3.Tmiemġarr

1. Appoġġ għall-Istruttura Gantry:

Il-karru tat-tarf iservi bħala l-pedament għat-trave prinċipali tal-krejn, li jifrex bejn iż-żewġ vaguni tat-tarf. Jipprovdi l-appoġġ strutturali meħtieġ biex jimmaniġġjaw operazzjonijiet ta 'rfigħ tqal.

2. Mobilità:

Il-karru tat-tarf jippermetti li l-gantry jimxi tul is-sistema ferrovjarja, u jiffaċilita l-ivvjaġġar orizzontali fuq distanzi twal. Din il-mobilità hija kruċjali f'ambjenti bħal tarzni tat-tbaħħir, imħażen, jew impjanti tal-manifattura fejn it-tagħbijiet jeħtieġ li jiġu mċaqalqa fuq żoni kbar.

3. Stabbiltà:

Il-karru tat-tarf jipprovdi stabbiltà lill-krejn gantry, u jiżgura li jibqa 'bilanċjat waqt it-tħaddim, speċjalment meta jerfgħu tagħbijiet tqal jew żbilanċjati.

Ir-roti jew is-sistema immuntata fuq il-binarji jipprevjenu li l-krejn jinqaleb jew jinqaleb mill-allinjament waqt l-użu.

4. Immaniġġjar tat-Tagħbija:

Il-karru tat-tarf jikkontribwixxi għad-distribuzzjoni effettiva tat-tagħbijiet billi jappoġġa s-sistema prinċipali tal-girder u l-irfigħ, li jippermetti lill-krejn iwettaq ġestjoni effiċjenti tat-tagħbija f'diversi applikazzjonijiet industrijali.



4.Mekkaniżmu tal-ivvjaġġar tal-krejn

Kif jaħdem il-Mekkaniżmu tal-Ivvjaġġar:

1) Tissaħħaħ il-Moviment:

L-operatur jattiva l-mekkaniżmu li jivvjaġġa billi jixgħel il-mutur tas-sewqan permezz tas-sistema ta 'kontroll tal-krejn.

Il-mutur iħaddem il-gearbox, li jittrasmetti l-moviment lir-roti fuq il-karretti tat-tarf. Dawn ir-roti roll tul is-sistema ferrovjarja, u jċaqalqu l-krejn gantry orizzontalment.

L-operatur jista 'jikkontrolla l-veloċità u d-direzzjoni tal-moviment, b'ħafna krejnijiet li joffru kontrolli ta' veloċità varjabbli għal moviment preċiż.

2) Moviment Orizzontali:

Hekk kif ir-roti jimxu tul il-binarji, il-krejn tal-gantry kollu (inkluż il-girder prinċipali u s-sistema tal-irfigħ) jivvjaġġa minn tarf għall-ieħor tal-ferrovija.

Il-krejn jista 'jkopri distanzi twal, u dan l-ivvjaġġar orizzontali huwa essenzjali għat-trasport ta' tagħbijiet f'żona fissa.

3) Ibbrejkjar u Waqfien:

Meta l-krejn jilħaq il-pożizzjoni mixtieqa jew l-operatur jeħtieġ li jieqaf, is-sistema tal-ibbrejkjar tiġi attivata.

Skont il-konfigurazzjoni tal-krejn, l-ibbrejkjar jista 'jseħħ awtomatikament meta l-operatur jirrilaxxa l-kontroll jew meta swiċċ tal-limitu jiskopri li l-krejn laħaq il-punt ta' waqfien magħżul tiegħu.

4) Gwida u Allinjament:

Ir-roti, iggwidati mill-binarji, jiżguraw li l-krejn gantry jibqa 'allinjat u jivvjaġġa f'linja dritta. Allinjament ħażin fis-sistema ferrovjarja jew fis-sistema tar-rota jista 'jwassal għal xedd u ħsara, għalhekk huma meħtieġa manutenzjoni u kontrolli regolari biex jiżguraw allinjament xieraq.

5.Trolley mekkaniżmu li jivvjaġġa

Il-mekkaniżmu tal-ivvjaġġar tat-tròli fi krejn tal-gantry tal-ferrovija tal-girder mobbli huwa sistema ewlenija li tippermetti li t-tròli (il-parti tal-krejn li ġġorr il-mekkaniżmu tal-parank u tal-irfigħ) jimxi orizzontalment tul il-girder prinċipali (ir-raġġ orizzontali tal-krejn). Dan il-moviment huwa kruċjali għall-ippożizzjonar tal-parank u t-tagħbija fuq żoni differenti taż-żona tax-xogħol tal-krejn. Il-mekkaniżmu tal-ivvjaġġar tat-tròli jiżgura li t-tagħbija tista 'titqiegħed b'mod preċiż fil-post mixtieq filwaqt li żżomm il-moviment bla xkiel u kkontrollat.

It-tròli huwa l-pjattaforma mobbli li timxi tul il-girder, li tappoġġja l-parank u l-mekkaniżmu ta 'rfigħ. Tipikament fih il-mutur tal-parank, il-ħabel jew is-sistema tal-katina, u komponenti oħra responsabbli għall-irfigħ vertikali tat-tagħbija. It-tròli għandu jivvjaġġa bla xkiel tul ir-raġġ tal-girder mingħajr ebda allinjament ħażin, peress li dan jaffettwa kemm is-sigurtà kif ukoll l-effiċjenza fl-immaniġġjar tat-tagħbija.

6.Rota tal-krejn

1) Ir-rota tal-krejn hija komponent kruċjali ta 'krejn tal-gantry tal-ferrovija tal-girder mobbli, peress li tippermetti li l-krejn jimxi tul il-binarji jew is-sistema ferrovjarja tiegħu. Dawn ir-roti huma mmuntati fuq il-vaguni tat-tarf jew trolleys u jġorru l-piż tal-krejn kollu, inkluż it-tagħbija li titneħħa, li jiżguraw moviment bla xkiel u stabbli fuq il-binarju tal-ferrovija. Disinn xieraq, għażla tal-materjal, u manutenzjoni tar-roti tal-krejn huma essenzjali għas-sigurtà, l-effiċjenza u l-lonġevità tal-krejn gantry.

2) Ir-roti tal-krejn huma responsabbli biex iġorru l-piż kollu tal-krejn, inkluż il-girder prinċipali, il-parank, il-vaguni tat-tarf, u t-tagħbija li titneħħa. Dan jeħtieġ roti b'saħħithom u dejjiema li kapaċi jappoġġaw piż sostanzjali u stress.Ir-roti, misjuqa mill-mekkaniżmu li jivvjaġġaw (mħaddma bil-mutur elettriku u s-sistema tas-sewqan), jippermettu li l-krejn jimxi orizzontalment tul il-binarji. Jippermettu lill-krejn ikopri distanzi kbar fiż-żona operattiva.

3) Operazzjoni bla xkiel: Roti ddisinjati u miżmuma tajjeb jiżguraw li l-krejn jimxi bla xkiel u effiċjenti tul is-sistema ferrovjarja.

Żieda fil-Ħajja: Id-disinn u l-manutenzjoni xierqa tar-roti jestendu l-ħajja tas-servizz kemm tar-roti kif ukoll tal-krejn innifsu.

Sikurezza Mtejba: Il-prevenzjoni tad-derailments u l-minimizzazzjoni tar-riskju ta 'inċidenti hija kritika. Ir-roti miżmuma tajjeb jikkontribwixxu għas-sigurtà ġenerali tal-krejn.

7. Krejn Ganċ

Disinn tal-ganċ:

1) Ganċ Singolu: L-aktar tip komuni użat fil-krejnijiet tal-gantry tal-binarji tal-girder mobbli huwa d-disinn tal-ganċ wieħed. Dan id-disinn sempliċi u robust jippermetti l-irfigħ ta 'varjetà ta' tagħbijiet, minn partijiet żgħar għal komponenti industrijali kbar.

2) Ganċ doppju (jekk applikabbli): F'xi każijiet, issettjar ta 'ganċ doppju jintuża għal żieda fil-kapaċità ta' rfigħ jew għall-istabbilizzazzjoni ta 'tagħbijiet itqal. Dan jista 'jgħin biex jibbilanċja tagħbijiet kbar jew żbilanċjati waqt l-irfigħ.

3) Forma: Il-ganċ huwa tipikament mgħawweġ jew f'forma ta 'Ċ, b'gerżuma tond u ftuħ fil-parti ta' fuq, li jipprovdi post sigur biex jitwaħħlu bragi tal-irfigħ, ktajjen, jew apparat ieħor għall-immaniġġjar tat-tagħbija.

4) Ftuħ tal-gerżuma: Il-ftuħ tal-gerżuma tal-ganċ huwa kritiku għat-twaħħil sikur u sigur ta 'bragi jew ktajjen. Għandu jkun ta 'daqs xieraq biex jitwaħħal diversi apparati ta' rfigħ filwaqt li żżomm is-saħħa u tevita l-ilbies.

Mutur

1) Effiċjenza u Prestazzjoni: Muturi ta 'kwalità għolja u miżmuma tajjeb jiżguraw li l-krejn iwettaq id-dmirijiet tiegħu b'mod effiċjenti, jerfgħu tagħbijiet tqal u jimxu tul il-binarji b'konsum minimu ta' enerġija.

2) Sigurtà: Muturi ddisinjati b'karatteristiċi ta 'sikurezza, bħal protezzjoni ta' tagħbija żejda, inaqqsu r-riskju ta 'inċidenti waqt it-tħaddim tal-krejn.

3) Durabilità: Muturi magħżula u miżmuma sew jistgħu jipprovdu snin ta 'servizz affidabbli, anke taħt kundizzjonijiet operattivi ta' sfida.

4) Operazzjoni kosteffikaċi: Muturi u sistemi ta 'kontroll effiċjenti fl-enerġija, bħal VFDs, inaqqsu l-ispejjeż tal-elettriku u jestendu l-ħajja tal-mutur, u jagħmluhom aktar kost-effettivi fit-tul.

.

Sistema ta 'allarm tal-ħoss u tad-dawl u swiċċ tal-limitu

Sistema ta' Allarm tal-Ħoss u tad-Dawl:

1) Twissija ta' Sigurtà: L-iskop primarju tas-sistema ta' allarm tal-ħoss u tad-dawl huwa li twissi kemm lill-operatur tal-krejn kif ukoll lin-nies li jaħdmu fiż-żona dwar perikli potenzjali, bħal meta l-krejn ikun qed jaħdem qrib il-kapaċità massima tiegħu jew jekk ikun qed jidħol f'żona mhux sigura .

2) Twissija għall-Immaniġġjar tat-Tagħbija: Is-sistema tgħin biex tiżgura li l-ħaddiema jkunu konxji meta jkunu qed jintrefgħu tagħbijiet tqal jew meta l-krejn ikun miexi, u tnaqqas ir-riskju ta 'inċidenti.

3) L-indikazzjoni ta 'Moviment jew Azzjonijiet: L-allarmi tal-ħoss u tad-dawl jintużaw ukoll biex jindikaw diversi movimenti tal-krejn bħal vjaġġar tul il-binarji, irfigħ, jew iċċaqlaq it-tròli, u jipprovdu twissijiet ċari lill-persunal tal-madwar.

Swiċċijiet tal-limitu:

1) Prevenzjoni ta 'overtravel: Swiċċijiet ta' limitu jipprevjenu overtravel, li jista 'jagħmel ħsara lill-istruttura tal-krejn jew jikkawża kundizzjonijiet perikolużi billi jipprevjeni li l-krejn jaqbeż il-konfini operattivi tiegħu.

2) Protezzjoni tal-Komponenti tal-Krejn: Jgħinu biex jipproteġu komponenti kritiċi tal-krejn (bħal muturi, kejbils, jew binarji) minn stress, xedd, u ħsara potenzjali kkawżata minn moviment eċċessiv.

3) Protezzjoni tas-Sigurtà: Is-swiċċijiet tal-limitu huma kruċjali għas-sigurtà, peress li jipprevjenu lill-krejn milli jwettaq movimenti perikolużi, u jiżguraw li l-krejn jaħdem f'medda sikura f'kull ħin.

10.Tagħmir tas-Sigurtà

1. Apparat ta 'protezzjoni ta' tagħbija żejda:

Jipprevjeni l-krejn milli jerfgħu tagħbijiet li jaqbżu l-kapaċità nominali tiegħu, u jnaqqas ir-riskju ta 'ħsara strutturali jew falliment tal-krejn.

L-apparat jimmonitorja l-piż tat-tagħbija li qed titneħħa u awtomatikament iwaqqaf l-azzjoni tal-irfigħ tal-krejn jekk jinstab tagħbija żejda.

2. Swiċċijiet tal-Limit: Jipprevjeni li l-krejn jivvjaġġa jew itella 'l hinn mil-limiti operattivi sikuri tiegħu. Swiċċijiet tal-limitu jintużaw biex jiddefinixxu l-pożizzjonijiet massimi u minimi għal diversi movimenti tal-krejn (eż., għoli tal-irfigħ, vjaġġ orizzontali, moviment tat-tròli).

3. Buttuna ta 'waqfien ta' emerġenza (E-Stop): Jippermetti lill-operatur iwaqqaf immedjatament il-krejn f'każ ta 'emerġenza jew sitwazzjoni perikoluża. Il-buttuna ta' waqfien ta 'emerġenza tipikament tinsab fil-kabina tal-operatur jew fuq il-pannell tal-kontroll tal-krejn. Meta tagħfasha taqta 'l-enerġija għall-mekkaniżmi tal-moviment tal-krejn, u twaqqaf l-azzjonijiet tal-krejn istantanjament.

4. Sistema kontra l-ħabta: Tipprevjeni li l-krejn jaħbat ma’ krejnijiet, strutturi jew tagħmir oħra fiż-żona.Sensuri ta’ Prossimità jew Sistemi bbażati fuq Radar: Dawn is-sistemi jiskopru ostakli fil-qrib (inklużi krejnijiet, bini jew tagħmir ieħor) u jwissu lill- operatur tal-krejn ta' ħabta imminenti. Jekk meħtieġ, is-sistema tista 'twaqqaf awtomatikament il-krejn jew tnaqqas il-moviment tiegħu biex tevita ħabta.

11.Modalità ta 'Kontroll

1) Modalità ta' Kontroll Manwali:

Fil-mod ta 'kontroll manwali, l-operatur tal-krejn jikkontrolla direttament il-movimenti tal-krejn permezz ta' sett ta 'kontrolli fiżiċi (eż., joysticks, buttuni, jew swiċċijiet). Din il-modalità teħtieġ attenzjoni kostanti u input mill-operatur, peress li huma responsabbli għal kull moviment tal-krejn.

2) Modalità ta 'Kontroll mill-bogħod:

Fil-mod ta 'kontroll mill-bogħod, il-krejn jitħaddem permezz ta' unità ta 'kontroll mingħajr fili, li tista' tkun trasmettitur li jinżamm fl-idejn jew kontrollur pendant. L-operatur mhuwiex limitat għall-kabina tal-krejn u jista 'jikkontrolla l-krejn minn distanza sigura.

3) Modalità ta' Kontroll tal-Kabina:

Fil-mod ta 'kontroll tal-kabina, il-krejn jitħaddem minn kabina ta' kontroll li hija mmuntata fuq il-krejn. L-operatur jibqa’ ġewwa l-kabina, billi juża joystick jew sett ta’ buttuni biex jikkontrolla l-movimenti tal-krejn.

4)Modalità ta' Kontroll Awtomatiku (Awtomatizzat jew Semi-Awtomatizzat):

Fil-mod ta 'kontroll awtomatiku jew semi-awtomatiku, l-operazzjonijiet tal-krejn huma parzjalment jew kompletament ikkontrollati minn sistema awtomatizzata. Din il-modalità spiss tintuża għal kompiti ripetittivi jew f'sitwazzjonijiet fejn il-preċiżjoni u l-veloċità huma kritiċi.

12.Sketch





Tekniku prinċipali





1. Flessibilità u Mobbiltà:

Movibbli Tul Bini: Il-krejnijiet tal-gantry tal-binarji tal-girder mobbli jistgħu jivvjaġġaw tul is-sistemi tal-ferrovija, u joffru flessibilità biex jiċċaqilqu tagħbijiet f'żoni kbar. Il-kapaċità tagħhom li jiċċaqilqu minn post għal ieħor fi ħdan faċilità jew tarzna ttejjeb l-effiċjenza operattiva u l-versatilità.

2. Effiċjenza fl-ispiża:

Investiment fl-Infrastruttura Mnaqqas: Krejnijiet gantry mobbli jistgħu jeliminaw il-ħtieġa għal infrastruttura permanenti bħal pedamenti kbar jew krejnijiet overhead kumplessi. Dan inaqqas l-ispejjeż tal-installazzjoni inizjali, u jagħmilhom aktar ekonomiċi f'ċerti applikazzjonijiet.

3. Kapaċità ta 'rfigħ ta' Tagħbija Tqila:

Immaniġġjar ta 'Tagħbija Għolja: Il-krejnijiet tal-gantry tal-binarji tal-girder mobbli huma ddisinjati biex jimmaniġġjaw tagħbijiet tqal u ta' daqs eċċessiv, li jagħmluhom ideali għal industriji bħall-bini tal-vapuri, il-manifattura ta 'makkinarju tqil, u l-immaniġġjar tal-kontejners fil-portijiet. Huma joffru kapaċitajiet ta 'rfigħ robusti, li jiżguraw immaniġġjar sikur ta' materjali sostanzjali.

4. Kopertura ta 'Żona ta' Ħidma Kbira:

Kopertura wiesgħa: Krejnijiet gantry mobbli jistgħu jkopru żoni espansivi, partikolarment f'faċilitajiet industrijali kbar ta 'barra jew ta' ġewwa. Billi jimxu tul il-binarji, jistgħu jaċċessaw diversi postijiet, li jgħin biex tittejjeb il-produttività u tnaqqas il-ħin tal-immaniġġjar.

5. Sigurtà Mtejba:

Sigurtà tal-Operatur: Dawn il-krejnijiet ħafna drabi jiġu b'karatteristiċi ta 'sikurezza avvanzati bħal protezzjoni ta' tagħbija żejda, swiċċijiet tal-limitu, allarmi tal-ħoss u tad-dawl, u funzjonijiet ta 'waqfien ta' emerġenza. L-operatur jista 'wkoll jikkontrolla l-krejn minn distanza sigura, speċjalment jekk juża kontroll mill-bogħod jew fil-mod ta' kontroll tal-kabina.

6. Tħejjija Minima tal-Art:

Ebda Ħtieġa għal Fondazzjonijiet Fondi: B'differenza minn xi krejnijiet tradizzjonali li jeħtieġu bażi sinifikanti jew pedamenti speċjalizzati, il-krejnijiet tal-gantry tal-binarji tat-trave mobbli ħafna drabi jeħtieġu preparazzjoni minima għall-binarji. Dan jista 'jnaqqas kemm il-ħin kif ukoll l-ispiża tal-installazzjoni.

7. Żieda fil-Produttività:

Immaniġġjar Effiċjenti tat-Tagħbija: Dawn il-krejnijiet huma ddisinjati biex jottimizzaw il-flussi tax-xogħol, inaqqsu l-ħinijiet tal-immaniġġjar, u jżidu l-effiċjenza tal-moviment tal-materjal madwar is-sit. Il-kapaċità tagħhom li jittrasportaw tagħbijiet kbar malajr fuq mogħdijiet magħżula tnaqqas il-ħin ta’ waqfien, li jwassal għal livelli ogħla ta’ produttività.





1. Immaniġġjar tal-Port u tal-Kontenituri

Kontenituri tat-Tagħbija u Ħatt: Fil-portijiet, krejnijiet gantry mobbli jintużaw ħafna għat-tagħbija u l-ħatt ta 'kontenituri minn vapuri għal trakkijiet jew viċi versa. Il-kapaċità tagħhom li jimxu tul sett ta 'binarji f'tarzni vasti tal-ħażna tippermettilhom jimmaniġġjaw b'mod effiċjenti volumi kbar ta' merkanzija.

2. Siti ta' Kostruzzjoni

Irfigħ tqil u Immaniġġjar tal-Materjal: Il-krejnijiet tal-gantry mobbli huma ideali għall-irfigħ ta 'materjali tqal bħal travi tal-azzar, blokki tal-konkrit, jew komponenti kbar ta' kostruzzjoni f'siti ta 'kostruzzjoni. Il-mobilità tal-krejn tippermetti li jiġi mċaqlaq minn partijiet differenti tas-sit kif meħtieġ.

Trasport ta 'Materjali Mas-Sit: Dawn il-krejnijiet jistgħu jintużaw biex jimxu materjali mill-ħażna għal żoni tax-xogħol, inaqqsu l-ħtieġa għal tagħmir addizzjonali bħal forklifts u jżidu l-veloċità tal-proċessi ta' kostruzzjoni.

3. Bini tal-Bastimenti u Tarzni

Bini tad-Dgħajjes u tal-Bastimenti: Fit-tarzni, il-krejnijiet tal-gantry tal-binarji tat-trave mobbli jintużaw biex jittrasportaw u jpoġġu materjali tqal tal-bini tal-bastimenti bħal pjanċi tal-azzar, magni u komponenti kbar oħra. Il-mobilità tagħhom madwar it-tarzna tippermetti ġestjoni effiċjenti tal-partijiet bejn l-istazzjonijiet tal-assemblaġġ.

4. Imtieħen tal-Azzar u Manifattura Tqila

Immaniġġjar ta 'l-Azzar u l-Metalli: Fl-imtieħen ta' l-azzar u fl-impjanti tal-manifattura, dawn il-krejnijiet huma komunement użati biex jimxu rombli tqal ta 'azzar, folji tal-metall, u komponenti industrijali kbar oħra bejn diversi stadji ta' produzzjoni jew ipproċessar.

5. Operazzjonijiet ta' Ferroviji u Tarzna Ferrovjarja

L-irfigħ tal-vaguni tal-ferroviji u l-lokomottivi: Il-krejnijiet tal-gantry mobbli huma utilizzati fil-btieħi tal-ferroviji biex jerfgħu, iżommu, u jċaqalqu vaguni jew lokomottivi għat-tiswija jew it-trasport. Il-mobilità u l-kapaċità ta 'rfigħ tagħhom jagħmluhom għodda eċċellenti biex iċaqlaq tagħmir ferrovjarju tqil.





1. Fażi tad-Disinn u l-Inġinerija

Il-proċess jibda b'fehim ċar tal-ispeċifikazzjonijiet tal-klijent, inklużi l-kapaċità tal-irfigħ, il-firxa, it-tip ta 'sistema ferrovjarja, l-ambjent (ġewwa/barra), u ħtiġijiet operattivi speċifiċi. Ibbażat fuq dawn ir-rekwiżiti, l-inġiniera jwettqu kalkoli għall-kapaċità tat-tagħbija, l-integrità strutturali u l-karatteristiċi tas-sikurezza. Huma jiddeterminaw ukoll fatturi bħall-istabbiltà tal-krejn, il-qawwa tal-mutur meħtieġa, l-istruttura tal-ferrovija, u l-mekkaniżmu ta 'rfigħ.

2. Akkwist ta 'Materjal

Materja prima ta 'kwalità għolja bħal pjanċi ta' l-azzar, travi, wajers, u kejbils huma akkwistati skond l-ispeċifikazzjonijiet deskritti fil-fażi tad-disinn. Il-materjali jiġu spezzjonati mal-kunsinna biex tiġi żgurata l-konformità mal-ispeċifikazzjonijiet.

3. Fabbrikazzjoni u Armar ta 'Komponenti Strutturali

Pjanċi u travi ta 'l-azzar jinqatgħu fid-dimensjonijiet meħtieġa bl-użu ta' għodod avvanzati tat-tqattigħ bħal cutters tal-lejżer, magni CNC, jew qtugħ oxy-fuel.Wara l-qtugħ, il-komponenti huma wweldjati flimkien biex jiffurmaw l-istruttura ewlenija tal-krejn. Proċessi ta 'wweldjar ta' saħħa għolja huma użati biex jiżguraw li l-ġonot huma b'saħħithom u durabbli. Ġonot iwweldjati huma spezzjonati bir-reqqa għall-integrità strutturali bl-użu ta 'metodi ta' ttestjar mhux distruttivi bħal spezzjoni ultrasonika jew bir-raġġi-X.

4. Assemblea tal-Mekkaniżmu tat-Trolli u l-Irfigħ

It-tròli, li jġorr il-parank u l-mekkaniżmu ta 'rfigħ, huwa mmuntat bl-użu ta' travi ta 'l-azzar. Hija mfassla biex taqbel preċiż fis-sistema tal-ferrovija tal-krejn għal vjaġġar bla xkiel. Il-mekkaniżmu tal-irfigħ, inkluż il-winċ, il-muturi, il-ħbula u l-ganċ, huwa installat fuq it-tròli. Dawn il-komponenti huma ddisinjati għall-irfigħ heavy-duty u huma kalibrati bir-reqqa biex jiżguraw tħaddim effiċjenti u bla xkiel.

5. Assemblaġġ ta 'Komponenti tal-Krejn

Il-girder prinċipali huwa mmuntat fuq il-karrijiet tat-tarf, u l-istruttura kollha hija mmuntata. Il-preċiżjoni hija essenzjali matul dan il-proċess biex tiżgura l-allinjament u l-bilanċ. L-assemblaġġ tat-tròli jitqiegħed fuq il-binarji tal-istruttura tal-gantry. Dan jinvolvi allinjament preċiż biex jiżgura moviment bla xkiel u effiċjenti tul il-binarji tal-krejn. Il-mekkaniżmu tal-irfigħ huwa ttestjat billi twaħħlu tagħbijiet u tivverifika għal tħaddim bla xkiel, stabbiltà u prestazzjoni taħt kundizzjonijiet differenti.

6. Ittestjar u Kontroll tal-Kwalità

Il-krejn huwa l-ewwel soġġett għal testijiet ta 'tagħbija statika, fejn it-tagħbijiet huma applikati biex jivverifikaw l-integrità strutturali tal-krejn u l-kapaċità ta' rfigħ. Dan jiżgura li l-komponenti kollha, inklużi roti, muturi, u sistemi elettriċi, jaħdmu kif maħsub.

7.Painting u Kisi

Preparazzjoni tal-wiċċ: Il-komponenti tal-krejn huma mnaddfa u ppreparati għall-pittura biex jipprevjenu s-sadid u jiżguraw durabilità.

Żebgħa: Kisjiet protettivi huma applikati għall-istruttura tal-krejn, tipikament b'żebgħa reżistenti għall-korrużjoni biex tipproteġi kontra t-temp u l-ilbies. Il-krejn huwa spiss miżbugħ fl-iskema tal-kulur tal-kumpanija għal skopijiet ta 'branding u viżibilità.

Tnixxif: Il-krejn miżbugħ jitħalla jinxef kompletament qabel ma jgħaddi għall-fażi li jmiss.

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95%. Ġew użati 32 linja ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja kollha tal-prodott laħqet 85%.
