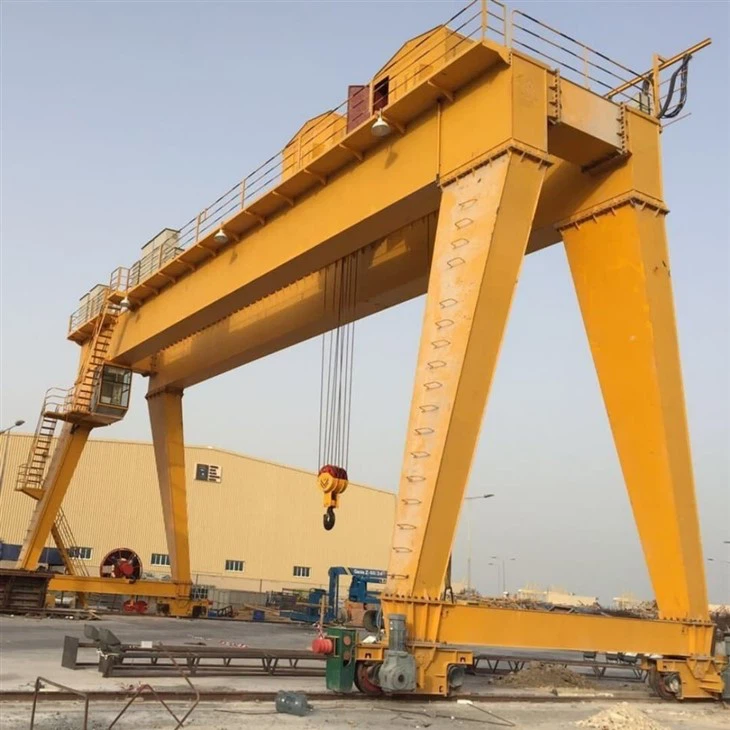

Girder Double Girder Mobile Gantry Crane





A Girder Double Girder Mobile Gantry Cranehuwa tip ta 'tagħmir ta' rfigħ heavy-duty iddisinjat għal immaniġġjar ta 'materjal effiċjenti f'ambjenti industrijali varji. Kif jissuġġerixxi l-isem, huwa karatteristiċiŻewġ girders paralleliappoġġjat minnStruttura tal-irfid mobbli, li tipprovdi kapaċità ta 'rfigħ miżjuda, medda, u stabbiltà meta mqabbla ma' mudelli ta 'girder singoli.

Karatteristiċi ewlenin:

Disinn doppju tal-girder:Joffri kapaċità ta 'tagħbija ogħla u meded usa', li jagħmilha adattata għall-irfigħ ta 'tagħbijiet tqal u goffi.

Kapaċità mobbli:Mgħammar bir-roti jew binarji, li jippermetti lill-krejn jimxi madwar żona tax-xogħol, li jsaħħaħ il-flessibilità operazzjonali.

Kostruzzjoni robusta:Tipikament mibni minn azzar ta 'saħħa għolja biex jiżgura d-durabilità u r-reżistenza għad-deformazzjoni taħt tagħbijiet tqal.

Konfigurazzjonijiet customizable:Jista 'jkun imfassal b'diversi għoli ta' rfigħ, meded, u sistemi ta 'kontroll (manwali, semi-awtomatiku, jew kompletament awtomatizzat).

Applikazzjonijiet Komuni:

Siti tal-kostruzzjoni għall-irfigħ ta 'travi, pannelli, jew elementi prefabbrikati.

Tarznari għall-immaniġġjar tal-komponenti tal-vapuri u makkinarju kbir.

Imħażen u pjanti tal-manifattura biex jiċċaqilqu għodda jew assemblaġġi kbar.

Btieħi tal-ferrovija u terminali tal-kontejners għat-tagħbija \/ ħatt tal-merkanzija.

Vantaġġi:

Prestazzjoni msaħħa tal-irfigħ minħabba l-istruttura doppja tal-girder.

Flessibilità operattiva akbar mal-mobilità f'żoni ta 'ħidma differenti.

Adattat kemm għall-użu ta 'ġewwa kif ukoll ta' barra.

Jista 'jkun iddisinjat bi truf cantilevered għal kopertura ta' żona ta 'xogħol estiża.

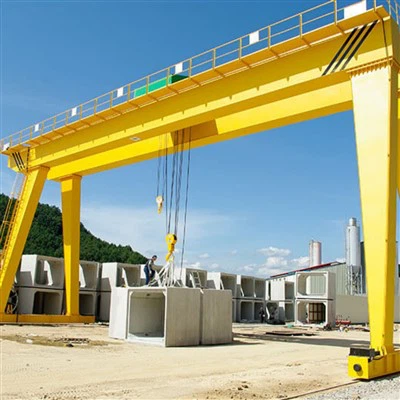

Kapaċità ta 'tagħbija nominali: 5 tunnellati, 10 tunnellati, 100 tunnellata, personalizzata, 16 \/ 3.2 tunnellata, 20\/5 tunnellata, 32\/5 tunnellata, 50\/10 tunnellata

Massimu. Għoli tal-irfigħ: 40m, personalizzat

Span: 35m jew it-talbiet tal-klijenti

Garanzija: sena 1

Piż (kg): 20000 kg

Komponenti tal-qalba: PLC, magna, bearing, gearbox, mutur, bastiment tal-pressjoni, irkaptu, pompa

Mod ta 'kontroll: kabina, kontroll mill-bogħod mingħajr fili jew personalizzata







1. Double Girders (travi ewlenin):

Żewġ travi orizzontali li jkopru l-wisa 'tal-krejn.

Tappoġġja t-tròli u l-mekkaniżmu ta 'l-irfigħ.

Ipprovdi saħħa u stabbiltà akbar meta mqabbla ma 'disinji ta' girder wieħed.



.



Trolley tal-krejn bil-parank:

Jiċċaqlaq tul il-girders.

Mgħammar b 'Mekkaniżmu tal-parank(ħabel jew katina tal-wajer) li tqajjem u tbaxxi t-tagħbija.

Jista 'jkun elettriku jew idrawliku skont il-kapaċità u l-applikazzjoni.





3. Vagun \/ saqajn:

Strutturi vertikali jew kemmxejn inklinati li jgħaqqdu l-girders mar-roti jew il-binarji.

Appoġġ l-istruttura kollha u ttrasferixxi t-tagħbija mal-art jew il-binarji.

Spiss jinkludi mekkaniżmu li jivvjaġġa għall-mobilità.

4. Mekkaniżmu tal-ivvjaġġar tal-kranna

1. Il-mekkaniżmu li jivvjaġġa bil-krejn ta 'krejn industrijali tal-irfid huwa responsabbli biex iċċaqlaq il-krejn orizzontalment tul ir-raġġi jew il-binarji tar-runway tagħha. Dan il-mekkaniżmu jippermetti lill-krejn jittrasporta tagħbijiet fuq żona akbar, u jagħmilha estremament utli fil-imħażen, tarznari, u ambjenti industrijali oħra fejn oġġetti tqal jeħtieġ li jiġu mċaqalqa madwar firxa wiesgħa.

2. Hemm il-komponenti ewlenin u l-karatteristiċi tal-mekkaniżmu tal-ivvjaġġar tal-krejn:

Komponenti tal-mekkaniżmu li jivvjaġġa

Unitajiet tas-sewqan (unitajiet ta 'trazzjoni): Dawn huma muturi tipikament elettriċi li jipprovdu l-enerġija biex iċċaqlaq il-krejn. In-numru ta 'unitajiet ta' sewqan jista 'jvarja skont id-daqs u l-kapaċità tal-krejn; Xi krejnijiet jista 'jkollhom muturi multipli għal kull naħa biex iqassmu t-tagħbija.

Gearboxes: Il-kaxex tal-gerijiet jintużaw biex inaqqsu l-veloċità għolja tal-mutur għal veloċità baxxa adattata għall-ivvjaġġar tal-krejn. Huma jżidu wkoll il-produzzjoni tat-torque, li hija meħtieġa biex tiċċaqlaq il-krejn u t-tagħbija tagħha.

Roti jew rombli: Roti jew rombli kbar huma mmuntati fuq fusien u huma mmexxija mill-mutur minn ġol-gearbox. Dawn ir-roti jew rombli jirkbu tul il-parti ta 'fuq tar-raġġi jew tal-binarji tar-runway u huma kruċjali għal moviment stabbli.

3. Il-mekkaniżmu li jivvjaġġa huwa wieħed mill-aktar komponenti kritiċi ta 'krejn industrijali tal-irfid, peress li jiddetermina l-mobilità u l-firxa ta' tħaddim tal-krejn. Manutenzjoni xierqa u spezzjonijiet regolari huma kruċjali biex jiġi żgurat li l-mekkaniżmu li jivvjaġġa jaħdem bla xkiel u mingħajr periklu. Kull kwistjoni ma 'dan il-mekkaniżmu tista' tħalli impatt sinifikanti fuq il-prestazzjoni u s-sigurtà tal-krejn, u tagħmilha vitali li tindirizza kwalunkwe problema fil-pront.



5.Trolley Mekkaniżmu li jivvjaġġa

1. Il-mekkaniżmu li jivvjaġġa trolley ta 'krejn industrijali tal-irfid huwa responsabbli biex iċċaqlaq il-parank jew il-mekkaniżmu ta' rfigħ orizzontalment tul ir-raġġ ewlieni jew irfid tal-krejn. Dan jippermetti lill-krejn biex ipoġġi t-tagħbija preċiżament fid-direzzjoni trasversali.

2. Il-mekkaniżmu li jivvjaġġa trolley jikkonsisti f'diversi komponenti ewlenin:

Komponenti tal-mekkaniżmu li jivvjaġġa t-trolley

Unità tas-sewqan: Tipikament mutur elettriku, l-unità tas-sewqan tipprovdi l-enerġija biex tiċċaqlaq it-trolley. Id-daqs u l-kapaċità tal-mutur jiddependu fuq il-kapaċità ta 'rfigħ tal-krejn u l-veloċità meħtieġa tat-trolley.

Gearbox: Il-gearbox inaqqas il-veloċità għolja tal-ħruġ tal-mutur għal veloċità baxxa adattata għall-ivvjaġġar tat-tròli. Iżżid ukoll it-torque, li huwa meħtieġ biex iċċaqlaq il-mekkaniżmu tal-parank u kwalunkwe tagħbija mehmuża.

Roti jew rombli: It-trolley riekeb fuq roti jew rombli li huma mmuntati fuq fusien. Dawn ir-roti jew rombli jivvjaġġaw tul il-flanġijiet jew il-binarji fuq ir-raġġ prinċipali, li jippermettu lit-trolley jimxi 'l quddiem u lura.

Sistema tal-brejkijiet: Sistema ta 'ibbrejkjar hija integrata fit-trolley biex tikkontrolla l-moviment tagħha u biex iżżommha f'pożizzjoni meta jkun hemm bżonn. Dan jista 'jkun brejk mekkaniku, brejk elettromekkaniku, jew sistema ta' ibbrejkjar dinamiku.

3.Il-mekkaniżmu li jivvjaġġa trolley huwa kruċjali għall-ippożizzjonar preċiż tat-tagħbija fid-direzzjoni trasversali. Jippermetti lill-krejn ipoġġi tagħbijiet b'mod preċiż f'punti differenti tul it-tul tal-irfid. Manutenzjoni xierqa u spezzjonijiet regolari huma essenzjali biex jiġi żgurat li l-mekkaniżmu tat-trolley jaħdem bla xkiel u mingħajr periklu. Kwalunkwe kwistjonijiet ma 'dan il-mekkaniżmu jista' jkollhom impatt sinifikanti fuq l-effiċjenza operazzjonali u s-sigurtà tal-krejn, u jagħmilha vitali li tiġi indirizzata kwalunkwe problema fil-pront.



6.Crane Wheel

1. Ir-rota tal-krejn ta 'krejn industrijali tal-irfid hija komponent kritiku li jippermetti li l-krejn jimxi tul ir-raġġi jew il-linji tar-runway tagħha. Dawn ir-roti huma ddisinjati biex jappoġġjaw il-piż tal-krejn, it-tagħbija tagħha, u kwalunkwe forzi dinamiċi addizzjonali ġġenerati waqt l-operazzjoni.

2.Ha huma l-karatteristiċi u l-funzjonijiet ewlenin tar-roti tal-krejn:

Karatteristiċi tar-Roti tal-Krejn

Materjal: Ir-roti tal-krejn huma tipikament magħmula minn materjali ta 'saħħa għolja bħal azzar jew ħadid fondut biex jiżguraw li jistgħu jifilħu t-tagħbijiet tqal u l-istress involuti fl-operazzjonijiet ta' rfigħ.

Daqs u Konfigurazzjoni: Id-daqs tar-roti jvarja skont il-kapaċità u d-disinn tal-krejn. Jistgħu jkunu akbar għal krejnijiet itqal biex iqassmu t-tagħbija b'mod aktar ugwali. In-numru ta 'roti għal kull fus u n-numru ta' fusien għal kull krejn jista 'jvarja wkoll abbażi tar-rekwiżiti tad-disinn.

3.Crane Wheels għandhom rwol vitali fil-mobilità u l-istabbiltà tal-krejnijiet tal-irfid industrijali. Huma responsabbli biex jittrasferixxu l-piż tal-krejn u t-tagħbija tagħha għar-raġġi jew il-binarji tar-runway filwaqt li jippermettu vjaġġar bla xkiel. Id-durabilità u l-effiċjenza tal-moviment tal-krejn jiddependu ħafna fuq il-kwalità u l-kundizzjoni ta 'dawn ir-roti.

4. Il-manutenzjoni tal-krejnijiet, inklużi spezzjonijiet regolari u sostituzzjoni f'waqtha ta 'komponenti li jintlibsu, hija kruċjali għat-tħaddim sikur u affidabbli tal-krejn. It-traskuraġni tal-manutenzjoni tar-roti tista 'twassal għal żieda fil-ħin ta' waqfien, effiċjenza mnaqqsa u perikli potenzjali ta 'sigurtà.



7.Crane Hook

1. Il-ganċ tal-krejn ta 'krejn industrijali tal-irfid huwa komponent kritiku li jippermetti li l-krejn jitneħħa u jiċċaqlaq diversi tagħbijiet. Il-ganċ huwa l-punt ta 'kuntatt bejn il-mekkaniżmu ta' l-irfigħ tal-krejn u t-tagħbija, li jagħmilha interface kruċjali għal operazzjonijiet sikuri u effiċjenti.

2.Ha huma l-karatteristiċi u l-funzjonijiet ewlenin tal-ganċijiet tal-krejn:

Karatteristiċi ta 'ganċijiet tal-krejn

Materjal: Ganċijiet tal-krejn huma tipikament magħmula minn azzar ta 'saħħa għolja jew azzar tal-liga biex jiżgura li jistgħu jifilħu t-tagħbijiet tqal involuti f'operazzjonijiet ta' rfigħ. Il-materjal huwa magħżul għad-durabilità u r-reżistenza tiegħu għall-ilbies

Disinn: Id-disinn tal-ganċ jinkludi ftuħ fil-parti ta 'fuq fejn jeħel mal-ħabel tal-parank, katina, jew apparat ieħor ta' rfigħ. Il-parti tal-qiegħ tal-ganċ għandha forma mgħawġa li tippermettilha timpenja ruħha sew ma 'punti ta' rfigħ fuq it-tagħbija.

Qafla tas-Sigurtà: Ħafna ganċijiet huma mgħammra b'klapp tas-sigurtà jew mekkaniżmu ta 'qfil biex jipprevjeni li t-tagħbija ma tiżloqx b'mod aċċidentali. Dan il-lukkett għandu jinfetaħ manwalment biex jirrilaxxa t-tagħbija fil-post mixtieq.

Klassifikazzjonijiet tat-Tagħbija: Kull ganċ huwa kklassifikat għal tagħbijiet massimi speċifiċi, u huwa essenzjali li tuża ganċijiet li huma kklassifikati għat-tagħbijiet maħsuba biex jiżguraw is-sigurtà u l-konformità mar-regolamenti.



Mutur

Il-mutur ta 'krejn industrijali tal-irfid huwa komponent kritiku li jipprovdi l-enerġija meħtieġa għall-irfigħ u t-tagħbijiet li jiċċaqalqu. Muturi fil-krejnijiet tal-irfid huma tipikament elettriċi u jistgħu jiġu kklassifikati f'żewġ tipi ewlenin ibbażati fuq il-funzjoni tagħhom: il-mutur li jtella 'u l-mutur li jivvjaġġa (jew li jaqsam).

Il-mutur li jtella 'huwa responsabbli biex jerfa' u jbaxxi l-ganċ jew jaqbad li jimpenja ruħu mat-tagħbija. Il-funzjoni primarja ta 'dan il-mutur hija li tikkontrolla l-moviment vertikali tal-mekkaniżmu ta' tagħbija tal-krejn.

Crane Motors huma l-powerhouse ta 'krejnijiet industrijali tal-irfid, li jipprovdu l-enerġija meħtieġa kemm għall-operazzjonijiet ta' rfigħ kif ukoll għal dawk li jiċċaqalqu. Il-prestazzjoni, l-affidabbiltà, u s-sigurtà tal-krejn jiddependu ħafna fuq l-effiċjenza u d-durabilità tal-muturi. Għażla, manutenzjoni u spezzjonijiet regolari xierqa ta 'dawn il-muturi huma kruċjali biex tiżgura li l-krejn jaħdem bla xkiel u mingħajr periklu. Kwalunkwe kwistjonijiet mal-muturi jistgħu jwasslu għal ineffiċjenzi operattivi, żieda fil-ħin ta 'waqfien u riskji ta' sigurtà potenzjali, u jagħmlu attenzjoni fil-pront għall-problemi tal-mutur essenzjali.

.

Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu

1. Il-krejnijiet tal-irfid industrijali huma mgħammra b'sistema ta 'allarm tal-ħoss u tad-dawl u jillimitaw swiċċijiet biex itejbu s-sigurtà u l-effiċjenza operazzjonali. Dawn il-komponenti għandhom rwoli kruċjali fil-prevenzjoni ta 'inċidenti u jiżguraw li l-krejn jaħdem fil-parametri magħżula tagħha.

2. Sistema ta 'allarm tad-dawl u dawl

Is-sistema ta 'allarm tal-ħoss u tad-dawl hija mfassla biex twissi lill-persunal fil-viċinanza tal-krejn dwar l-istatus operattiv tagħha. Din is-sistema hija partikolarment importanti f'ambjenti fejn il-krejn jopera viċin il-ħaddiema jew fejn il-viżibbiltà hija limitata.

3.Limit swiċċijiet

L-iswiċċijiet tal-limitu huma apparati elettroniċi li jservu bħala karatteristiċi ta 'sigurtà kritiċi fuq krejnijiet industrijali tal-irfid. Huma jindunaw il-pożizzjoni tal-krejn jew il-komponenti tagħha u jaqtgħu l-enerġija meta l-krejn jilħaq il-limiti operattivi tagħha, jipprevjeni inċidenti u ħsara potenzjali.

4.in-sistema ta 'allarm tal-ħoss u tad-dawl u l-iswiċċijiet tal-limitu huma integrali għall-operat sikur ta' krejnijiet industrijali tal-irfid. Is-sistema ta 'allarm tiżgura li l-persunal ikun konxju tal-movimenti u l-istatus operattiv tal-krejn, li jnaqqas ir-riskju ta' ħabtiet jew perikli oħra. L-iswiċċijiet jillimitaw, min-naħa l-oħra, awtomatizzaw is-sigurtà billi jipprevjenu fiżikament il-krejn milli jopera lil hinn mil-limiti tad-disinn tagħha. Flimkien, dawn is-sistemi jikkontribwixxu għal post tax-xogħol aktar sigur u jipproteġu kemm it-tagħmir tal-krejn kif ukoll il-persunal li jaħdem madwaru. Manutenzjoni xierqa u ttestjar regolari ta 'dawn is-sistemi huma essenzjali biex jiżguraw li jiffunzjonaw b'mod affidabbli u effettiv.

10. Apparat tas-Safezza

Apparat ta 'protezzjoni ta' tagħbija żejda

Apparat ta 'protezzjoni ta' tagħbija żejda huwa ddisinjat biex jipprevjeni li l-krejn jopera lil hinn mil-limiti ta 'tagħbija sikura tagħha. Dawn l-apparati jimmonitorjaw it-tagħbija li qed titneħħa u jew tibgħat twissija jew tintefa 'l-krejn jekk it-tagħbija taqbeż il-limitu speċifikat. Dan huwa kruċjali għall-prevenzjoni ta 'ħsara strutturali fil-krejn u biex jiġu evitati inċidenti li jistgħu jseħħu minħabba tagħbija żejda.

Limitu ta 'swiċċijiet

Kif imsemmi qabel, l-iswiċċijiet tal-Limitu jwaqqfu awtomatikament il-krejn meta javviċinaw it-tmiem tal-firxa tal-ivvjaġġar tagħha jew meta xi wieħed mill-komponenti tiegħu jilħaq il-limiti operattivi tagħhom. Dawn l-iswiċċijiet huma essenzjali għall-prevenzjoni tal-krejn milli taqbeż il-konfini fiżiċi tagħha, li jistgħu jirriżultaw fi ħsara fl-istruttura jew ħabta ma 'ostakli.

Apparat kontra l-kollison

Apparati kontra l-kollison huma partikolarment importanti f'ambjenti fejn krejnijiet multipli joperaw viċin jew fejn hemm traffiku sinifikanti fuq l-art. Dawn l-apparati jużaw sensuri, kameras, jew teknoloġiji oħra biex jikxfu l-preżenza ta 'oġġetti oħra fit-triq tal-krejn u jew javżaw lill-operatur jew iwaqqfu awtomatikament il-moviment tal-krejn biex jipprevjenu ħabta.

Buttuni ta 'waqfien ta' emerġenza

Il-buttuni ta 'waqfien ta' emerġenza huma kontrolli li jitħaddmu manwalment li jippermettu lill-operatur tal-krejn jew kwalunkwe persunal awtorizzat iwaqqaf immedjatament l-operazzjonijiet kollha tal-krejn f'każ ta 'emerġenza. Dawn il-buttuni huma strateġikament imqiegħda kemm jista 'jkun faċli mill-operatur u ħafna drabi huma ħomor u viżibbli ħafna.

Sistemi tal-brejkijiet

Sistemi tal-brejkijiet fuq krejnijiet industrijali tal-irfid huma ddisinjati biex iżommu t-tagħbija fis-seħħ meta ma jkunux miexja u biex jipprovdu waqfien ikkontrollat ​​waqt l-operazzjonijiet. Dawn il-brejkijiet jistgħu jkunu mekkaniċi, elettriċi, jew kombinazzjoni tat-tnejn, u huma kritiċi għall-prevenzjoni ta 'movimenti ta' tagħbija mhux mistennija li jistgħu jwasslu għal inċidenti.

Indikaturi tal-Livell

Indikaturi ta 'livell ta' livell jintużaw biex jiżguraw li l-krejn huwa livell waqt it-tħaddim, speċjalment meta jerfa 'tagħbijiet preċiżi jew delikati. L-irfigħ irregolari jista 'jikkawża li t-tagħbijiet jinbidlu, potenzjalment iwassal għal telf ta' kontroll u inċidenti. Dawn l-indikaturi jgħinu lill-operaturi jżommu l-bilanċ u l-istabbiltà tal-krejn.

Indikaturi tat-Tagħbija Salva

Indikaturi tat-tagħbija bla periklu jimmarkaw b'mod ċar il-kapaċità massima tat-tagħbija sikura għall-krejn. Din l-informazzjoni hija vitali għall-operaturi biex jiżguraw li l-krejn ma jkunx mgħobbi żżejjed u jopera fl-ispeċifikazzjonijiet tad-disinn tagħha.



11. Modalità Kontrol

1. Kontroll manwali

Intervent dirett: L-operatur tal-krejn jikkontrolla direttament il-movimenti tal-irfigħ u l-ivvjaġġar tal-krejn bl-użu ta 'handwheels, lievi, jew buttuni push. Din il-modalità teħtieġ operaturi tas-sengħa li jistgħu jissinkronizzaw manwalment il-movimenti biex jinkisbu l-ippożizzjonar mixtieq tat-tagħbija.

Mekkaniżmi sempliċi: Is-sistemi ta 'kontroll manwali huma ġeneralment aktar sempliċi fid-disinn u jistgħu jkunu inqas suxxettibbli għal fallimenti kumplessi.

Preċiżjoni limitata: Il-preċiżjoni tal-movimenti tal-krejn hija limitata għall-ħila u l-esperjenza tal-operatur.

2. Kontroll tal-Awtomatiku

Operazzjoni Assistita: L-operatur tal-krejn juża apparat ta 'kontroll bħal joysticks jew swiċċijiet tal-paddle biex jikkmanda l-krejn, iżda s-sistema tinkludi karatteristiċi awtomatizzati li jgħinu fil-kontroll tal-veloċità u s-sinkronizzazzjoni.

Sigurtà mtejba: Sistemi semi-awtomatiċi spiss jinkludu karatteristiċi ta 'sigurtà bħal waqfiet awtomatiċi f'limiti ta' tagħbija jew limiti ta 'l-ivvjaġġar.

Effiċjenza mtejba: Dawn is-sistemi jistgħu jtejbu l-effiċjenza operattiva billi jnaqqsu l-ħtieġa għal operaturi b'ħiliet għolja.

3.Il-kontroll awtomatiku

Kontrollur tal-Loġika Programmabbli (PLC): L-operazzjonijiet tal-krejn huma rregolati minn PLC, li jista 'jkun ipprogrammat biex iwettaq sekwenzi speċifiċi ta' operazzjonijiet awtomatikament.

Kontroll preċiż: Sistemi kompletament awtomatiċi joffru kontroll preċiż fuq il-movimenti tal-krejn, li jippermetti li manuvri kumplessi jiġu eżegwiti b'mod konsistenti.

Żball imnaqqas mill-bniedem: Sistemi awtomatizzati jnaqqsu l-potenzjal għal żball uman, itejbu s-sigurtà u l-affidabbiltà.

Operazzjoni mill-bogħod: F'xi każijiet, krejnijiet kompletament awtomatiċi jistgħu jitħaddmu mill-bogħod, u jitneħħew lill-operatur minn ambjenti potenzjalment perikolużi.

4.Radio Control

Operazzjoni bla fili: L-operatur tal-krejnijiet juża trasmettituri tar-radju biex jikkontrolla l-krejn minn distanza, li jista 'jkun partikolarment utli f'ambjenti fejn il-kuntatt viżwali mal-krejn huwa limitat.

Flessibilità miżjuda: Il-kontroll tar-radju jippermetti lill-operaturi jiċċaqalqu liberament madwar iż-żona tax-xogħol filwaqt li jżommu l-kontroll tal-krejn.

Konsiderazzjonijiet ta 'Sigurtà: Il-ġestjoni tal-frekwenza xierqa u l-miżuri ta' sigurtà għandhom ikunu fis-seħħ biex jipprevjenu interferenza jew tħaddim mhux awtorizzat tal-krejn.

5.Computer Control

Sistemi Avvanzati: Xi krejnijiet tal-irfid jistgħu jużaw sistemi tal-kompjuter li jintegraw karatteristiċi avvanzati bħal viżjoni tal-magna, intelliġenza artifiċjali, u analiżi tad-dejta biex jottimizzaw l-operazzjonijiet.

Ġbir tad-Dejta: Krejnijiet ikkontrollati mill-kompjuter jistgħu jiġbru dejta operattiva, li tista 'tintuża għall-ippjanar tal-manutenzjoni u l-ottimizzazzjoni operazzjonali.

Għażliet ta 'interface: L-operaturi jistgħu jinteraġixxu mal-krejn permezz ta' skrins tat-touch jew interfaces oħra avvanzati, li jipprovdu feedback dettaljati u għażliet ta 'kontroll.



12.Sketch









Vantaġġi ta 'Girder Double Girder Girder Girder Crane

Kapaċità ta 'tagħbija għolja

Id-disinn doppju tal-girder jippermettiKapaċità ta 'rfigħ akbarminn krejnijiet ta 'girder singoli, li jagħmluha xierqa għalApplikazzjonijiet heavy-duty(ħafna drabi aktar minn 50 tunnellata).

Medda usa 'u għoli ta' rfigħ akbar

Girders doppji jistgħu jappoġġjawSpans itwalu tipprovdiGħoli tal-irfigħ ogħla, toffri aktar flessibilità għall-immaniġġjar ta 'oġġetti kbar jew għoljin.

Mobilità

L-istruttura tal-irfid mobbli (fuq binarji jew roti tal-gomma) tippermetti lill-krejnMexxi minn post tax-xogħol, Titjib tal-flessibilità utelimina l-ħtieġa għal strutturi ta 'appoġġ overhead fissi.

Stabbiltà strutturali

Il-konfigurazzjoni doppja tal-girder tiżgura aħjarDistribuzzjoni tat-tagħbija, tnaqqas l-istress fuq il-komponenti u żżid b'mod ġeneraliStabbiltà operattiva.

Applikazzjonijiet versatili

Adattat għalUżu ta 'ġewwa u ta' barraF'industriji bħall-kostruzzjoni, il-bini tal-vapuri, il-fabbrikazzjoni tal-azzar, il-loġistika, u l-manifattura.

Użu effiċjenti tal-ispazju

B'differenza minn krejnijiet ġenerali li jeħtieġu struttura ta 'bini għall-appoġġ, il-krejnijiet tal-irfid jistgħu joperaw fihombtieħi miftuħa jew taħt strutturi parzjalment mibnija.

Disinn customizable

Jista 'jkun imfassal biex jitwaħħalbżonnijiet operattivi speċifiċi, inklużi diversi tulijiet ta 'medda, kapaċitajiet ta' rfigħ, għażliet ta 'kontroll, u protezzjoni ambjentali.

Spejjeż ta 'installazzjoni aktar baxxi

Peress li ma teħtieġx modifiki tal-bini jew strutturi estensivi ta 'appoġġ bħal krejnijiet tal-pont, l-installazzjoni hijaaktar mgħaġġla u aktar kosteffikaċi, speċjalment f'ambjenti ta 'barra.

Sigurtà mtejba

Mgħammar biKaratteristiċi ta 'sigurtà avvanzatibħal sistemi kontra l-kolliżjoni, swiċċijiet tal-limitu, protezzjoni ta 'tagħbija żejda, u funzjonijiet ta' waqfien ta 'emerġenza.

Possibbiltà ta 'trolley doppju

Girders doppji jippermettu l-installazzjoni ta 'Trolleys multipliGħal operazzjonijiet simultanji ta 'rfigħ jew tandem, itejbu l-produttività u s-sigurtà waqt immaniġġjar ta' tagħbija twila jew skomda.





Applikazzjonijiet ta 'krejnijiet mobbli doppji tal-girder girder

Il-krejnijiet mobbli tal-irfid tal-girder doppju huma użati ħafna f'industriji fejnIrfigħ tqil, meded wiesgħa, u flessibilità tal-movimenthuma essenzjali. Hawn taħt hawn oqsma ta 'applikazzjoni komuni:

---

1. Siti tal-kostruzzjoni

Irfigħ u tiċċaqlaq travi tal-azzar, elementi tal-konkrit precast, armar, u makkinarju.

Ideali għal proġetti infrastrutturali kbar bħalpontijiet, mini, u awtostradi.

Adattat għalŻoni ta 'xogħol temporanjifejn struttura ta 'krejn fiss ma tkunx prattika.

---

2. Tarznari u portijiet

ImmaniġġjarKomponenti kbar tal-vapuri, magni, pjanċi tal-azzar, u kontenituri.

Użat għalAssemblea tal-Vapuri, Tiswija, u Tagħbija \/ Ħatt ta 'merkanzija.

Jiflaħ ħarxaAmbjenti tal-BaħarMeta jkun mgħammar b'karatteristiċi reżistenti għat-temp.

---

3. Faċilitajiet tal-manifattura

TiċċaqlaqGħodda tqal, imut, forom, u partijiet fabbrikatimadwar linji ta 'produzzjoni.

Użat fiMills tal-azzar, impjanti tal-manifattura tal-makkinarju, u linji ta 'assemblaġġ ta' tagħmir tqil.

---

4. Imħażen u btieħi

Ideali għalTagħbija u Ħatt ta 'Trakkijiet jew Railcarsb'materjali tqal.

Spiss jintuża fiStockyards tal-azzar, btieħi tal-pajpijiet, u żoni tal-ħażna tal-fabbrikazzjoni.

---

5. Proġetti tal-Ferrovija u tal-Metro

Irfigħ u pożizzjonamentBinarji tal-ferrovija, ċangaturi tal-konkrit stressati minn qabel, jew segmenti tal-inforra tal-mina.

Id-disinn mobbli jippermetti l-użu flimkienNibdlu postijiet tax-xogħol.

---

6. Enerġija tar-riħ u siti ta 'enerġija rinnovabbli

Użat għall-assemblaġġ u l-ippożizzjonarKomponenti tat-turbina tar-riħ(eż., Nacelles, torrijiet, xfafar).

Operazzjoni mobbli tappoġġjaMobilità tas-sit mill-bogħod.

---

7. Aerospazjali u difiża

Trasportkomponenti ta 'inġenji ta' l-ajru jew assemblaġġi kbarfil-hangars jew faċilitajiet tal-manifattura.

JappoġġjaIrfigħ u allinjament ta 'preċiżjoniTagħmir sensittiv.

---

8. MININI U MANUTENZJONI TAT-TAGĦMIR TIEGĦEK

IrfigħTagħmir kbir tal-minjierigħal tiswija jew manutenzjoni.

Utli fiterreni mbiegħda u imħattebfejn il-krejnijiet ġenerali ma jistgħux jiġu installati.

---

Għaliex huwa preferut f'dawn l-applikazzjonijiet:

MobilitàTnaqqas il-ħtieġa għal infrastruttura fissa.

Kapaċità għolja ta 'rfigħJappoġġja tagħbijiet tqal u eċċessivi.

Durabilità fil-beraħJippermetti operazzjoni f'ambjenti miftuħa u ħorox.

Konfigurazzjonijiet customizablejaqdu mal-bżonnijiet differenti speċifiċi għall-industrija.





1. Disinn u Inġinerija

Inġinerija dettaljata: Żviluppa tpinġijiet u speċifikazzjonijiet dettaljati ta 'inġinerija, inklużi r-raġġ prinċipali, parank, trolley, vaguni finali, u komponenti oħra.

Simulazzjoni u Mudellar: Uża disinn megħjun mill-kompjuter (CAD) u għodod ta 'simulazzjoni biex timmudella l-prestazzjoni tal-krejn u tottimizza d-disinn tagħha.

2. Għażla tal-materjal

Speċifikazzjonijiet tal-materjal: Agħżel materjali ta 'kwalità għolja li jissodisfaw ir-rekwiżiti għas-saħħa, id-durabilità u r-reżistenza tas-sħana. Materjali komuni jinkludu azzar ta 'saħħa għolja, ligi, u kisjiet speċjalizzati.

Akkwist: Materjali mis-sors minn fornituri approvati, li jiżguraw li jissodisfaw l-istandards ta 'kwalità u ċertifikazzjoni meħtieġa.

3. Fabbrikazzjoni tal-komponenti

Qtugħ u tiswir: Aqta 'u għamla materja prima fil-komponenti meħtieġa, bħal travi, kolonni, u parentesi. Dan jista 'jinvolvi proċessi bħal qtugħ tal-plażma, qtugħ bil-lejżer, u magni. Tweldjar u assemblaġġ: komponenti tal-weldjatura flimkien biex jiffurmaw l-elementi strutturali tal-krejn. Dan jinkludi l-iwweldjar tar-raġġ prinċipali, vaguni tat-tarf, u partijiet oħra li jġorru tagħbija.

4. Assemblea

Sotto-assemblaġġ: Arma komponenti individwali, bħas-sistema ta 'l-irfigħ, it-trolley, u l-vaguni finali, f'sub-assemblaġġi. Dan jinvolvi li jitwaħħlu partijiet flimkien u l-iżgurar ta 'allinjament xieraq. Assemblea ta' l-assemblaġġ: Għaqqad is-sotto-assemblaġġi biex tibni l-istruttura tal-krejn kompluta. Dan jinkludi l-immuntar tal-parank u t-trolley fuq ir-raġġ prinċipali, twaħħal il-vaguni tat-tarf, u l-installazzjoni tas-sistemi ta 'kontroll.

5. Integrazzjoni tas-Sistemi

Sistemi elettriċi: Installa komponenti elettriċi, inklużi muturi, pannelli ta 'kontroll, wajers, u sensuri. Tiżgura li s-sistemi elettriċi tal-krejn huma integrati u ttestjati kif suppost.

Sistemi ta 'Kontroll: Implimenta u kkonfigurat sistemi ta' kontroll, bħal kontrolluri tal-loġika programmabbli (PLCs), kontrolli remoti, u apparat ta 'sigurtà. Ivverifika li s-sistemi ta 'kontroll jiffunzjonaw b'mod korrett u huma kkalibrati.

6. Ittestjar u Assigurazzjoni tal-Kwalità

Ittestjar ta 'qabel l-operazzjoni: Wettaq testijiet ta' qabel l-operazzjoni biex tivverifika l-funzjonalità tal-krejn, inkluż ittestjar tat-tagħbija, ittestjar operattiv tal-mekkaniżmi ta 'rfigħ u vjaġġar, u kontrolli ta' kontroll tas-sistema.

Ittestjar tas-Sigurtà: Ivverifika li l-karatteristiċi tas-sigurtà, bħal swiċċijiet tal-limitu, allarmi u waqfiet ta 'emerġenza, qed jaħdmu b'mod korrett u jissodisfaw l-istandards ta' sigurtà.

Spezzjoni: Wettaq spezzjoni dettaljata tal-istruttura u l-komponenti tal-krejn biex tiżgura konformità mal-ispeċifikazzjonijiet tad-disinn u l-istandards tal-kwalità.

7. Aġġustamenti finali u kalibrazzjoni

Irfinar: Agħmel kwalunkwe aġġustamenti meħtieġa biex tottimizza l-prestazzjoni tal-krejn u tiżgura tħaddim bla xkiel. Dan jista 'jinkludi sensuri tal-kalibrazzjoni, l-aġġustament tal-kontrolli, u l-irfinar tas-sistema tal-irfigħ.

Dokumentazzjoni: Ipprepara u tirrevedi dokumentazzjoni, inklużi manwali ta 'tħaddim, gwidi ta' manutenzjoni, u struzzjonijiet ta 'sigurtà.

8. Kunsinna u Installazzjoni

Trasport: Irranġa għat-trasport tal-krejn lejn is-sit tal-installazzjoni, billi tiżgura li huwa mmaniġġjat u mibgħut mingħajr periklu biex tevita ħsara.

Installazzjoni: Tissorvelja l-installazzjoni tal-krejn fil-faċilità tal-klijent, inkluż assemblaġġ, allinjament, u konnessjoni ma 'sorsi ta' enerġija u sistemi ta 'kontroll.

Taħriġ: Ipprovdi taħriġ għall-operaturi u l-persunal tal-manutenzjoni biex tiżgura li huma familjari mal-operat u l-proċeduri ta 'sigurtà tal-krejn.

9. Kummissjonar u trasferiment

Kummissjonar: Wettaq testijiet ta 'kummissjonar finali biex tivverifika li l-krejn topera b'mod korrett f'kundizzjonijiet tad-dinja reali u tissodisfa l-ispeċifikazzjonijiet tal-prestazzjoni.

Handover: Uffiċjalment tagħti l-krejn lill-klijent, billi tipprovdi d-dokumentazzjoni kollha meħtieġa, inklużi ċertifikati ta 'konformità, informazzjoni dwar il-garanzija, u skedi ta' manutenzjoni.







Spezzjoni tal-materjal

Spezzjoni tal-kwalità: Spezzjoni stretta tal-kwalità titwettaq fuq il-materja prima mixtrija biex tiżgura li jissodisfaw ir-rekwiżiti tad-disinn u l-istandards nazzjonali.

Ħażna tal-Materjal: Materjali kwalifikati jinħażnu skont il-klassifikazzjoni biex jipprevjenu l-korrużjoni jew il-ħsara.

Qtugħ u formazzjoni

Qtugħ tal-azzar: Uża qtugħ tal-plażma, qtugħ tal-lejżer jew qtugħ tal-fjammi u teknoloġiji oħra biex tnaqqas l-azzar skont id-daqs tat-tpinġija tad-disinn.

Ifforma l-ipproċessar: Ifforma l-pjanċa tal-azzar permezz ta 'liwi, rolling, iwweldjar u proċessi oħra biex timmanifattura r-raġġ prinċipali, ir-raġġ tat-tarf u partijiet strutturali oħra.

Iwweldjar

Welding Komponenti: Il-partijiet tal-azzar maqtugħin u ffurmati huma wweldjati fl-istrutturi ewlenin bħar-raġġ prinċipali, ir-raġġ tat-tarf u t-trolley. Il-proċess tal-iwweldjar jeħtieġ li jkun ikkontrollat ​​strettament biex jiżgura s-saħħa strutturali u l-kwalità tal-iwweldjar.

Spezzjoni tal-weldjatura: Uża teknoloġija ta 'ttestjar mhux distruttiv (bħal ittestjar ultrasoniku, ittestjar radjografiku) biex tispezzjona l-weldjaturi biex tiżgura li ma jkunx hemm xquq jew difetti oħra.

Magni

Magni ta 'preċiżjoni: Il-magni ta' preċiżjoni jitwettqu fuq il-komponenti ewlenin tal-krejn, bħal settijiet tar-roti, sedili li jġorru, taljoli, eċċ., Biex tiżgura l-eżattezza dimensjonali tagħhom u l-kwalità tal-wiċċ.

Assemblaġġ tal-magna kollha

Assemblea Ġenerali: Fuq il-bażi ta 'qabel l-assemblaġġ, titwettaq l-assemblaġġ ġenerali tal-krejn, inkluża l-installazzjoni finali tar-raġġ prinċipali, raġġ tat-tarf, mekkaniżmu ta' rfigħ, mekkaniżmu ta 'mixi, eċċ.

Kummissjonar u ttestjar

Taħt kondizzjonijiet dinamiċi, il-prestazzjoni operattiva tal-krejn hija ttestjata, inkluż l-ittestjar tal-irfigħ, il-mixi, l-isteering u funzjonijiet oħra. Id-daqs ġenerali tal-krejn tal-pont immuntat huwa kkontrollat ​​biex jiżgura li d-dimensjonijiet kollha jissodisfaw ir-rekwiżiti tad-disinn.

Sprejjar u trattament kontra l-korrużjoni

Tneħħija tas-sadid tat-trattament tal-wiċċ: Tneħħija tas-sadid fuq il-wiċċ tal-krejn, metodi komuni jinkludu sandblasting, pickling, eċċ. Sprejjar tal-primer: sprej primer anti-korrużjoni fuq il-wiċċ ittrattat biex tevita l-ossidazzjoni tal-metall u l-korrużjoni. Topcoat Sprejjar tal-Kulur Sprejjar: Sprejja Topcoat skont ir-rekwiżiti tal-klijent jew l-istandards tal-industrija biex tagħti lill-krejn effett protettiv u dekorattiv. Immarkar: Wara l-isprejjar, immarka l-informazzjoni dwar l-identifikazzjoni tal-krejn skont l-ispeċifikazzjonijiet, bħal mudell, tagħbija nominali, eċċ.

Fabbrika u installazzjoni

Ippakkjar u Trasport

Protezzjoni tal-imballaġġ: Ippakkja b'mod protettiv il-komponenti ewlenin tal-krejn biex tevita ħsara waqt it-trasport. Arranġament tat-Trasport: Skond id-daqs tat-tagħmir u l-kundizzjonijiet tat-trasport, agħżel metodu ta 'trasport xieraq biex tittrasporta l-krejn lejn is-sit tal-klijent.

Aċċettazzjoni u konsenja

Aċċettazzjoni tal-klijent

Aċċettazzjoni fuq il-post: Il-klijent imexxi l-aċċettazzjoni fuq il-post tal-krejn skont ir-rekwiżiti tal-kuntratt u l-ispeċifikazzjonijiet tekniċi biex jiċċekkja l-prestazzjoni u l-kwalità tat-tagħmir.

Rettifikazzjoni tal-Problemi: Jekk jinstabu xi problemi, il-manifattur jeħtieġ li jirranġahom fil-ħin biex jiżgura li t-tagħmir jissodisfa bis-sħiħ ir-rekwiżiti tal-klijent. Konsenja u użu ta 'Taħriġ ta' Operazzjoni: Il-manifattur ġeneralment iħarreġ l-operaturi tal-klijent biex jiżgura li jistgħu joperaw il-krejn b'mod korrett u mingħajr periklu.

It-tags Popolari: Girder Double Girder Mobile Crane, China Mobile Double Girder Gantry Crane Manifatturi, Fornituri, Fabbrika
