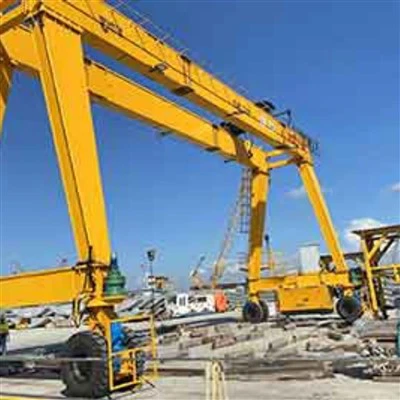

50 tunnellata krejn tal-irfid

Il-krejn tal-irfid doppju ta '50 tunnellata hija magna ta 'rfigħ heavy-duty iddisinjata biex tiċċaqlaq tagħbijiet estremament kbar u tqal b'mod effiċjenti minn btieħi miftuħa, workshops, portijiet, tarznari, u pjanti industrijali. B'differenza mill-krejnijiet ġenerali, il-krejnijiet tal-irfid ma jeħtiġux kolonni ta 'appoġġ għall-bini - minflok, jimxu fuq binarji mqiegħda fuq l-art, u joffru soluzzjoni flessibbli u kosteffikaċi għall-immaniġġjar tal-materjal.

Din il-krejn għandha struttura ta 'double-girder, li tipprovdi saħħa, riġidità u stabbiltà eċċezzjonali, li tippermettilha timmaniġġa tagħbijiet ta' kapaċità għolja bi preċiżjoni u sigurtà. Mgħammar bi trolley tal-parank tat-tip winch jew parank tal-ħabel tal-wajer b'żewġ reeved, il-krejn jiżgura prestazzjoni qawwija ta 'rfigħ u tħaddim affidabbli anke f'kundizzjonijiet tax-xogħol kontinwi jew ħorox.

Bil-meded customizable, l-għoli tal-irfigħ, u l-veloċitajiet tal-ivvjaġġar, il-krejn 50- tunnellata tal-irfid jista 'jkun imfassal biex jissodisfa l-bżonnijiet speċifiċi tal-proġett. Jidħol mgħammar b'sistemi elettriċi avvanzati, apparat ta 'sigurtà, u modi ta' kontroll (kontroll tal-kabinett, kontroll tal-pendent, jew kontroll mill-bogħod mingħajr fili) biex itejjeb kemm il-produttività kif ukoll is-sigurtà tal-operatur.

Bis-saħħa tal-kostruzzjoni robusta tagħha, ir-reżistenza għat-temp, u l-effiċjenza operattiva għolja, il-krejn tal-irfid doppju ta '50 tunnellata huwa użat ħafna f'industriji li jeħtieġu l-moviment ta 'materjali kbar u tqal - li joffru prestazzjoni pendenti, spejjeż ta' manutenzjoni aktar baxxi, u ħajja itwal ta 'servizz.

Komponenti tal-qalba: magna, bearing, gearbox, mutur, gear

Post tal-Oriġini: Henan, iċ-Ċina

Garanzija: 2 snin

Piż (kg): 50000 kg

Vidjow li joħroġ mill-ispezzjoni: ipprovdut

Rapport tat-Test tal-Makkinarju: Ipprovdut

Applikazzjoni: barra

Keywords: krejn tal-irfid

Kapaċità ta 'tagħbija nominali: 50ton

Veloċità tal-ivvjaġġar inkroċjata: 44.6m \/ min

Veloċità twila tal-ivvjaġġar: 47.1m \/ min

Mod ta 'Kontroll: Kabina

Provvista ta 'enerġija: rukkell tal-kejbil

Track tal-azzar: Qu80

Qawwa: 3- Fażi AC 50Hz 380V

1.Main Beam

1) Struttura tal-girder tal-kaxxa doppja: Ir-raġġ prinċipali jadotta kostruzzjoni wweldjata tat-tip kaxxa, bl-użu ta 'pjanċi tal-azzar strutturali b'qawwa għolja. Dan id-disinn jipprovdi distribuzzjoni ta 'tagħbija eċċellenti, riġidità għolja, u jimminimizza d-deformazzjoni taħt tagħbijiet tqal.

2) Iwweldjar ta 'preċiżjoni: Magni tal-iwweldjar awtomatizzati jiżguraw weldjaturi kontinwi u ta' kwalità għolja biex itejbu l-integrità strutturali u jipprevjenu xquq ta 'għeja fuq tħaddim fit-tul.

3) Disinn tal-Camber: Ir-raġġi ewlenin huma mmanifatturati b'kamber ikkalkulat (arkata ħafifa) biex jikkumpensa għad-deflessjoni taħt tagħbija, li jiżgura l-istabbiltà u t-tagħbija ottimali waqt operazzjonijiet ta 'rfigħ.

2. Sistema ta 'lifting

Komponenti ewlenin
1) Winch Trolley:
Għal 50- ton tal-kapaċità ta 'rfigħ, il-krejn tipikament juża trolley tat-tip winch minflok parank tal-ħabel tal-wajer elettriku standard.
Mibnija b'sistema kbira ta 'tanbur, mutur, gearbox, u wajer.
Iddisinjat għal saħħa għolja, durabilità, u operazzjoni ta 'rfigħ bla xkiel.
2) Motor li jtella ':
Gaġġa tal-iskojjattlu tqil jew mutur tar-rotor tal-feriti bit-torque tal-bidu għoli.
Klassi ta 'protezzjoni IP54 - IP55 u insulazzjoni tal-Klassi F biex jifilħu kundizzjonijiet ħorox.
3) Ħabel tal-wajer:
Ħbula ta 'wajer ta' l-azzar kontra r-rotazzjoni ta 'kwalità għolja jiżguraw irfigħ sigur u affidabbli.
Mgħammar bi gwida tal-ħabel u ċilindru tal-ħabel biex jipprevjenu li jikkoinċidu u jitwaħħlu.
4) Assemblea tal-ganċ:
Ganċ tal-azzar ffalsifikat heavy-duty b'qafla tas-sigurtà.
Mgħammar b'kontenut tal-ġibda li jippermetti li l-ganċ idur 360 grad liberament taħt tagħbija.
5) Gearbox:
Gerijiet imwebbes u bil-preċiżjoni għall-effiċjenza għolja, ħoss baxx, u ħajja twila ta 'servizz.
Żejt-lubrikat għal prestazzjoni konsistenti.
6) Sistema tal-brejkijiet:
Il-brejkijiet elettromanjetiċi jew idrawliċi tad-diska jiżguraw waqfien veloċi u affidabbli.
Il-brejkijiet jinvolvu awtomatikament f'każ ta 'nuqqas ta' enerġija għal sigurtà miżjuda.
7) Qafas tat-Trolley:
Struttura tal-azzar riġida li tospita l-komponenti kollha tal-irfigħ, li jaħdmu fuq ir-roti tul ir-raġġi ewlenin.

3.endġarr

1) Qafas tal-azzar tqil:
Il-vaguni tat-tarf huma fabbrikati minn azzar strutturali ta 'saħħa għolja, iwweldjat fi struttura tat-tip ta' kaxxa jew ta 'l-irfid għal riġidità superjuri, stress imnaqqas, u ħajja twila ta' servizz.

2) Magni ta 'preċiżjoni:
Wara l-iwweldjar, il-qafas kollu tal-ġarr huwa immaġinat minn preċiżjoni biex jiżgura allinjament u paralleliżmu perfett, li jiggarantixxi l-ivvjaġġar tal-krejn lixx.

3) Konnessjoni mar-raġġ prinċipali:
Il-vaguni tat-tarf huma imbarrat jew iwweldjati mal-girders ewlenin, li jiffurmaw struttura riġida u stabbli tal-qafas tal-krejn.

4. Mekkaniżmu tal-ivvjaġġar tal-kranna

1) Muturi tal-ivvjaġġar:
Muturi ta 'torque għolja u heavy-duty jintużaw biex iħaddmu r-roti li jivvjaġġaw.
Tipikament muturi AC bi tliet fażijiet bi klassi F ta 'insulazzjoni u klassi ta' protezzjoni IP54-IP55.
Mgħammar bi brejkijiet elettromanjetiċi jew idrawliċi biex jiżgura waqfien sikur u preċiż.
2) Gearbox (Reducer):
Gearboxes tal-wiċċ tas-snien iebsa jipprovdu trasmissjoni bla xkiel b'effiċjenza għolja u ħoss baxx.
Il-kaxex tal-gerijiet huma kompatti u lubrikati taż-żejt għal manutenzjoni minima.
3) Roti u fusien:
Roti tal-azzar iffalsifikati bi trattament tas-sħana xieraq biex jirreżistu l-ilbies u d-deformazzjoni.
Ir-roti huma mmexxija direttament mill-assemblaġġ tal-mutur-gearbox jew permezz ta 'akkoppjar flessibbli.
4) Tip ta 'sewqan:
Normalment Drive Indipendenti: Kull naħa tal-krejn għandha l-mutur tas-sewqan u l-gearbox tagħha għal trazzjoni u bilanċ aħjar.
Il-kontroll sinkronizzat jiżgura moviment ikkoordinat biex jipprevjeni t-tħawwil.
5) Knis u bafer tal-ferrovija:
Il-ferrovija tiknes quddiem ir-roti biex tneħħi l-ostakli mill-binarji.
Buffers installati fit-truf biex jassorbu l-enerġija tal-impatt u jipproteġu l-istruttura tal-krejn.
6) Apparat kontra l-kejl (mhux obbligatorju):
Sistemi ta 'kontroll elettroniċi jindunaw u jikkoreġu allinjament ħażin, li jiżguraw li l-krejn jiċċaqlaq dritta anke taħt tagħbijiet żbilanċjati.

5.Trolley Mekkaniżmu li jivvjaġġa

1) Operazzjoni bla xkiel:
Mgħammar b'VFD (drive ta 'frekwenza varjabbli) għall-kontroll tal-veloċità stepless, li jiżgura t-tluq bla xkiel, il-ġiri, u l-waqfien biex inaqqsu t-tbandil tat-tagħbija.
2) Pożizzjonar ta 'Preċiżjoni Għolja:
Veloċitajiet bil-mod jistgħu jinkisbu għal tqegħid ta 'tagħbija preċiż, essenzjali għall-immaniġġjar ta' oġġetti kbar jew delikati.
3) Veloċità tal-ivvjaġġar:
Tipikament tvarja minn 5-20 m \/ min skont il-kundizzjonijiet tax-xogħol u l-personalizzazzjoni.
4) Sinkronizzazzjoni:
Sistemi ta 'sewqan b'mutur doppju (jekk jintużaw) huma sinkroniċi sinkroniċi biex jipprevjenu l-brim jew l-allinjament ħażin waqt l-ivvjaġġar tat-tròli.
5) Apparat ta 'Sigurtà:
Swiċċijiet tal-limitu tal-ivvjaġġar biex jipprevjenu l-ivvjaġġar żejjed fit-truf tar-raġġ.
Buttuni ta 'waqfien ta' emerġenza fuq kontroll tal-pendent jew kontroll mill-bogħod.
Sistemi mhux obbligatorji ta 'kontroll kontra t-tbandil għal proġetti ta' preċiżjoni għolja.
6) aġġornamenti mhux obbligatorji
Sistema ta 'kontroll kontra t-tbandil:
Tnaqqas b'mod attiv it-tbandil tat-tagħbija waqt l-ivvjaġġar tat-trolley.
Apparat li jiżen tagħbija:
Monitoraġġ f'ħin reali ta 'tagħbijiet imneħħija biex jiġi żgurat li l-limiti ta' sigurtà ma jinqabżux.

6.Crane Wheel

1) Qalba tal-azzar falsifikata
Jiżgura kapaċità għolja li ġġorr tagħbija u reżistenza għall-impatt taħt tagħbijiet dinamiċi.
2) Trattament tas-sħana
Iżżid l-ebusija tal-wiċċ filwaqt li żżomm id-duttilità tal-qalba għal użu ferrovjarju fit-tul.
3) Magni ta 'preċiżjoni
Il-wiċċ ta ’barra u l-flanġ huma maħduma bil-makna għal ġiri veru u vibrazzjoni minima.
4) bearings awto-lubrikanti (mhux obbligatorji)
Użat fid-disinji moderni biex inaqqsu l-manutenzjoni u l-ilbies.

7.Wirja tal-Iġsma

Dettalji strutturali
1) Disinn ta 'Shank & Nut
Il-ganċ huwa ffissat mal-blokka tal-ganċ permezz ta 'sistema ta' swivel bil-kamin, ġewż jew bearing.
2) Assemblea li ġġorr l-ispinta
Jippermetti li l-ganċ idur taħt tagħbija mingħajr ma jgħawweġ il-ħabel tal-wajer.
3) Mekkaniżmu tal-qafla
Mgħammar b'qafla tas-sigurtà mgħobbija bir-rebbiegħa biex tevita rilaxx ta 'tagħbija aċċidentali.
4) Blokk tal-ganċ (Grupp tat-taljola)
Il-ganċ huwa parti mill-blokka tal-ganċ, li tinkludi n-nagħaġ, il-bearings, u r-rombli tal-gwida tal-ħabel.

8.Motor

1) Tipi ta 'muturi użati
Motor li jtaffi:
Poteri l-mekkaniżmu ta 'rfigħ biex tgħolli u tbaxxi t-tagħbija.
Trolley li jivvjaġġa bil-mutur:
Poteri l-moviment orizzontali tat-trolley madwar ir-raġġi ewlenin.
Motor li jivvjaġġa bil-krejn:
Isuq l-istruttura tal-krejn innifisha tul il-linji tar-runway.
2) Speċifikazzjonijiet
Tip:
Muturi tal-fażi AC huma komunement użati.
Għall-irfigħ, muturi tal-gaġġa tal-iskojjattlu jew muturi tar-rotor tal-feriti huma tipiċi.
Grad ta 'Protezzjoni:
IP54 jew IP55 għar-reżistenza għat-trab u l-ilma.
Klassi ta 'insulazzjoni:
Klassi F jew ogħla, li tiżgura li l-mutur jista 'jiflaħ għal temperaturi operattivi għoljin.
Metodu tat-Tkessiħ:
Disinni mkessħa bil-fann jew awto-ventilati biex jipprevjenu sħana żejda.
Vultaġġ u frekwenza:
Normalment personalizzat:
380V \/ 50Hz (standard għal ħafna pajjiżi)
460V \/ 60Hz, 415V \/ 50Hz, jew oħrajn ibbażati fuq ir-rekwiżiti tal-klijent.
Ċiklu tad-Dazju:
Il-muturi huma ddisinjati għal klassi ta 'dazju S3-S4, li jfisser li jistgħu jimmaniġġjaw tagħbijiet intermittenti tqal u bidu \/ waqfiet frekwenti.
Kontroll tal-veloċità:
Mgħammar bi drive ta 'frekwenza varjabbli (VFD) għall-kontroll tal-veloċità stepless f'ħafna krejnijiet.
Aċċellerazzjoni bla xkiel, deċellerazzjoni, u regolazzjoni preċiża tal-veloċità.

.

9. Sistema ta 'allarm u dawl tad-dawl u swiċċ tal-limitu

1) Sistema ta 'allarm tal-ħoss u tad-dawl
Il-krejn huwa mgħammar b’sistema ta ’twissija li tinstema’ u viżwali kkombinata mfassla biex ittejjeb is-sigurtà fuq il-post tax-xogħol.
Komponenti:
Allarm tal-ħoss (buzzer jew sirena):
Emetti ħoss qawwi, kontinwu jew intermittenti meta l-krejn ikun qed jaħdem, jiċċaqlaq, jew jekk jiġi skopert difett.
Allarm tad-dawl (dawl \/ xempju li jteptep):
LED li jteptep viżibbli ħafna jew dawl strobe tal-ksenon biex javża lill-ħaddiema fil-viċin waqt movimenti tal-krejn jew operazzjonijiet kritiċi.
2) Limitu tal-iswiċċ
L-iswiċċijiet tal-limitu jaġixxu bħala apparati ta 'waqfien tas-sigurtà, li jipprevjenu l-krejn jew it-trolley milli jivvjaġġaw żejjed lil hinn mil-limiti mekkaniċi sikuri.
Tipi ta 'swiċċijiet tal-limitu:
Swiċċ tal-Limitu tal-Irfigħ:
Twaqqaf il-mekkaniżmu ta 'l-irfigħ meta l-ganċ jilħaq l-ogħla punt sikur jew l-iktar baxx tiegħu, u jevita l-ħabel tal-wajer żejjed jew ma jinħallx.
Swiċċ tal-Limitu tal-Ivjaġġar Trolley:
Tipprevjeni t-trolley milli jaħbat fil-waqfiet tat-tarf fiż-żewġ naħat tar-raġġ prinċipali.
Swiċċ tal-Limitu tal-Ivjaġġar tal-Krejn:
Tipprevjeni li l-krejn kollu jivvjaġġa lil hinn mill-konfini tal-binarji magħżula.
Swiċċ tal-limitu ta 'tagħbija żejda (mhux obbligatorju):
Jidentifika sitwazzjonijiet ta 'tagħbija żejda u jnaqqas il-poter fuq il-parank biex jipproteġi kontra ħsara strutturali.

10. Apparat tas-Safezza

1) Apparat ta 'protezzjoni ta' tagħbija żejda
Jidentifika jekk it-tagħbija taqbeż il-kapaċità nominali tal-krejn.
Awtomatikament iwaqqaf l-operazzjonijiet tal-irfigħ jew ħsejjes allarm biex jipprevjenu ħsara fl-istruttura u jnaqqsu r-riskji ta 'inċidenti.
2) L-iswiċċ tal-limitu tal-irfigħ
Tipprevjeni li l-ganċ jitla 'għoli wisq jew jitbaxxa wisq.
Twaqqaf il-mekkaniżmu ta 'l-irfigħ f'limiti ta' fuq u t'isfel sikuri biex tevita ħsara fil-ħabel tal-wajer jew falliment mekkaniku.
3) Swiċċ tal-Limitu tal-Ivjaġġar (Trolley & Crane)
Jillimita l-moviment tat-trolley tul ir-raġġ ewlieni u l-moviment tal-krejn tul il-linji.
Tipprevjeni l-ħabtiet ma 'waqfiet tat-tarf u tipproteġi l-istruttura mekkanika.
4) buttuna ta 'waqfien ta' emerġenza
Jinsab fuq il-pendent tal-kontroll, kontroll mill-bogħod, u \/ jew kabina tal-krejn.
Istantanjament tnaqqas l-enerġija u twaqqaf il-movimenti kollha tal-krejnijiet f'każ ta 'emerġenza.
5) Buffer u Tmiem il-waqfiet
Buffers li jassorbu x-xokk (gomma, polyurethane, jew idrawliku) installati fit-truf tal-mogħdijiet tal-ivvjaġġar tal-krejn u tal-ivvjaġġar tat-tròli.
Tassorbi l-enerġija kinetika biex tnaqqas il-forza tal-impatt waqt il-waqfien ta 'emerġenza.
6) klampi tal-ferrovija \/ brejkijiet tar-roti
Klampi mekkaniċi jew brejkijiet li jissakkru l-krejn fuq il-linji meta jkunu pparkjati jew fi rjieħ għoljin, li jipprevjenu moviment mhux intenzjonat.
7) sistema ta 'allarm tal-veloċità tar-riħ (għal krejnijiet ta' barra)
Tissorvelja l-veloċità tar-riħ f'ħin reali.
Ħsejjes allarm u \/ jew jissakkar awtomatikament il-krejn meta l-veloċitajiet tar-riħ jaqbżu l-livelli operattivi sikuri.

11. Modalità Kontrol

1) Kontroll tal-Pendant (Kontroll bil-fili)
Deskrizzjoni:
Kontrollur li jinżamm fl-idejn bil-fili konness mal-krejn permezz ta 'kejbil durabbli.
2) Kontroll mill-bogħod mingħajr fili
Deskrizzjoni:
Kontrollur ibbażat fuq il-frekwenza tar-radju (RF) mingħajr konnessjoni fiżika mal-krejn.
3) kontroll tal-kabina (kabina tas-sewwieq)
Deskrizzjoni:
Kabina ta 'operatur magħluq immuntat fuq il-krejn.

12. Sketch

Tekniku ewlieni

1. Kapaċità għolja ta 'rfigħ
Iddisinjat biex jerfa 'u jiċċaqlaq tagħbijiet tqal ħafna (sa 50 tunnellata jew aktar) b'mod sikur u effiċjenti.

Adattat għall-immaniġġjar ta 'makkinarju kbir, strutturi ta' l-azzar, raġġi tal-konkrit, kontenituri, eċċ.

2. Stabbiltà strutturali eċċellenti
Id-disinn doppju tal-girder jipprovdi struttura aktar b'saħħitha u aktar riġida.

Jista 'jappoġġja tagħbijiet ogħla fuq medda itwal mingħajr deflessjoni eċċessiva jew vibrazzjoni.

3. firxa tax-xogħol wiesgħa
Għoli kbir ta 'rfigħ u għażliet ta' medda wiesgħa jippermettu kopertura ta 'żoni ta' xogħol kbar ħafna.

Ideali għal btieħi miftuħa, portijiet, tarznari, u siti kbar ta 'kostruzzjoni.

4. Installazzjoni flessibbli
Il-binarji huma installati direttament fuq l-art, li ma jeħtieġu l-ebda strutturi kumplessi tal-bini.

Adattat għal użu ta 'barra jew ta' ġewwa skont il-proġett.

5. Durabilità qawwija
Materjali tal-azzar heavy-duty, kisi kontra l-korrużjoni, u disinji reżistenti għat-temp jiżguraw ħajja twila ta 'servizz anke f'ambjenti ħarxa.

6. Konfigurazzjonijiet customizable
Span, għoli tal-irfigħ, veloċità, metodu ta 'kontroll, u apparati ta' sigurtà kollha jistgħu jiġu personalizzati abbażi tal-bżonnijiet tal-klijent.

Għażliet biex jiżdiedu passaġġi ta 'manutenzjoni, sistemi tad-dawl, u kabini.

7. Kontroll effiċjenti u preċiż
Mgħammar bi drive tal-frekwenza varjabbli (VFD) għal kontroll tal-veloċità bla xkiel.

Tnaqqas it-tbandil tat-tagħbija u ttejjeb l-eżattezza tal-pożizzjonament.

1. portijiet u tarznari
Tagħbija \/ Ħatt Tagħbija:
Ideali għall-immaniġġjar ta 'kontenituri tqal, vapuri, u tagħmir kbir tal-baħar fuq baċiri u tarznari.

Użu tal-krejn:
Spiss jintuża għall-immaniġġjar tal-kontejners, il-vapuri tal-ħatt, u li jiċċaqilqu partijiet tqal tal-vapur.

Eżempju:
Tagħbija u ħatt ta 'oġġetti tqal, raġġi tal-azzar, jew makkinarju minn vapuri.

2. Mills tal-azzar u funderiji
Immaniġġjar ta 'prodotti tal-azzar:
Iċċaqlaq travi kbar tal-azzar, billetti, u kolji fil-mitħna jew bejn il-linji tal-produzzjoni.

Użu tal-krejn:
Iddisinjat biex jimmaniġġa temperaturi għoljin u tagħbijiet tqal f'ambjenti ta 'produzzjoni tal-azzar.

Eżempju:
Tneħħi pjanċi tal-azzar sħun jew rombli tal-metall tqil għal aktar proċessar.

3. Siti tal-kostruzzjoni
Irfigħ tqil:
Tneħħi materjali kbar ta 'kostruzzjoni bħal travi tal-konkrit, strutturi ta' l-azzar, jew elementi ta 'qabel il-fondut.

Użu tal-krejn:
Jappoġġja l-kostruzzjoni ta 'pontijiet, bini għoli, u strutturi kbar oħra.

Eżempju:
Nimxu ċangaturi tal-konkrit precast tqil f'pożizzjoni waqt proġett ta 'bini.

4. Imħażen u ċentri ta 'distribuzzjoni
Immaniġġjar tal-materjal:
Tneħħi b'mod effiċjenti u tittrasporta oġġetti kbar u tqal f'imħażen espansivi jew żoni ta 'ħażna.

Użu tal-krejn:
Jorganizza u jiċċaqlaq oġġetti goffi bħal makkinarju, għodda kbar, jew tagħmir.

Eżempju:
Nimxu partijiet industrijali jew pallets kbar ta 'materja prima f'żoni ta' ħażna.

5. Pjanti tal-manifattura
Appoġġ tal-Linja tal-Assemblea:
Tneħħi partijiet tqal u makkinarju fil-post għall-assemblaġġ jew il-manutenzjoni.

Użu tal-krejn:
Użat f'industriji bħal karozzi, makkinarju tqil, u aerospazjali għall-manifattura.

Eżempju:
Tneħħi komponenti kbar tal-magna għall-assemblaġġ jew l-aġġustament ta 'forom tqal f'impjant tal-manifattura.

1. Disinn u Inġinerija
Disinn tad-dwana:
Id-disinn tal-krejn huwa maħluq abbażi tar-rekwiżiti speċifiċi tal-klijent, inkluża l-kapaċità tal-irfigħ (50 tunnellata), il-medda, l-għoli tal-irfigħ, u l-ambjent (eż., Barra, ġewwa, ambjenti ħorox).

Immudellar 3D dettaljat u analiżi strutturali jitwettqu bl-użu ta 'softwer tad-disinn biex jottimizzaw il-prestazzjoni u s-sigurtà.

Speċifikazzjonijiet tal-Inġinerija:

Kalkolu tal-kapaċità li ġġorr it-tagħbija, stabbiltà strutturali, rekwiżiti ta 'enerġija, u speċifikazzjonijiet tal-materjal.

L-iżgurar tal-konformità mal-istandards internazzjonali ISO, DIN, u ANSI.

2. Għażla tal-materjal
Azzar ta 'kwalità għolja:

Pjanċi tal-azzar, travi, u komponenti strutturali huma magħżula għas-saħħa, id-durabilità u r-reżistenza għall-korrużjoni tagħhom.

Għal partijiet kritiċi bħall-girder prinċipali u l-ġarr tat-tarf, l-azzar ta 'saħħa għolja huwa magħżul biex jimmaniġġa t-tagħbijiet tqal u l-istress għoli involuti.

Sourcing tal-komponenti:

Muturi elettriċi, kaxex tal-gerijiet, ħbula tal-wajer, roti, u partijiet mekkaniċi oħra jinxtraw minn fornituri ta 'fiduċja li jissodisfaw ir-rekwiżiti tal-krejn għall-affidabbiltà u l-ħajja twila tas-servizz.

3. Fabbrikazzjoni u assemblaġġ
a) Manifattura ewlenija tal-girder
Qtugħ u Iwweldjar:

Pjanċi u sezzjonijiet tal-azzar huma maqtugħin għad-daqs, u l-komponenti ewlenin tal-girder huma wweldjati flimkien f'allinjament strett biex iżommu l-eżattezza dimensjonali u d-distribuzzjoni tat-tagħbija.

Spezzjoni:

Kull komponent huwa spezzjonat sewwa għall-integrità tal-iwweldjar, l-allinjament, u s-saħħa tal-materjal.

b) Tmiem il-ġarr u l-istrutturi ta 'sostenn
Fabbrikazzjoni:

Il-vaguni finali huma fabbrikati bl-użu ta 'tekniki simili, li jiżguraw li huma kapaċi jappoġġjaw il-piż sħiħ tal-krejn u t-tagħbija.

Assemblea tar-roti:

Ir-roti huma installati fuq il-vaguni tat-tarf, b'allinjament preċiż biex jiżguraw l-ivvjaġġar tal-krejn lixx tul il-linji.

c) Assemblea ta 'mekkaniżmu ta' rfigħ
Sistema ta 'Hoisting:

Il-parank elettriku huwa mmuntat, li jinkludi l-mutur, gearbox, tanbur, u ħabel tal-wajer.

It-trolley u l-parank huma mmuntati fuq il-girder prinċipali, bil-komponenti kollha ttestjati għal allinjament xieraq u tħaddim bla xkiel.

4. Sistemi elettriċi u ta 'kontroll
WIRING U COontrol Panel:

Komponenti elettriċi bħal muturi, swiċċijiet tal-limitu, pannelli ta 'kontroll, u allarmi ta' sigurtà huma bil-fili u konnessi.

Installazzjoni ta 'sewqan ta' frekwenza varjabbli (VFD) għal kontroll tal-veloċità bla xkiel u sistemi ta 'kontroll mill-bogħod għall-operazzjoni.

Ittestjar tas-Sistema ta 'Kontroll:

Il-pannell tal-kontroll huwa ttestjat biex jiżgura tħaddim li jirrispondi, inklużi l-buttuni, l-iswiċċijiet u l-karatteristiċi tas-sigurtà kollha.

5. Ittestjar u Kontroll tal-Kwalità
Ittestjar statiku:

L-istruttura tal-krejn tgħaddi minn testijiet ta 'tagħbija statika biex tiżgura li tista' tappoġġja b'mod sikur il-kapaċità ta 'rfigħ nominali tagħha ta '50 tunnellata.

Ittestjar dinamiku:

Ittestjar ta 'tagħbija dinamika jitwettaq biex jivverifika l-kapaċitajiet operattivi tal-krejn f'kundizzjonijiet tax-xogħol reali, inkluż l-irfigħ u t-tmexxija ta' tagħbija sħiħa.

Ittestjar tas-sigurtà u l-funzjonalità:

Kull apparat ta 'sigurtà (protezzjoni ta' tagħbija żejda, swiċċijiet ta 'limitu, sistemi anti-sway) huwa ttestjat għal funzjonalità xierqa.

Is-sistema tal-moviment tal-krejn (irfigħ, vjaġġar, u trolley) hija ttestjata sewwa għal tħaddim bla xkiel, eżattezza u stabbiltà.

6. Spezzjoni u pittura finali
Spezzjoni viżwali:

Spezzjoni viżwali finali titwettaq biex tiżgura l-kwalità, l-adatta u l-finitura. Kwalunkwe aġġustamenti jsiru fl-assemblaġġ jekk meħtieġ.

Pittura u trattament kontra l-korrużjoni:

Il-krejn huwa miksi b'żebgħa reżistenti għall-korrużjoni (ġeneralment primer, kisja ta 'bażi, u kisja ta' fuq) biex tipproteġi l-istruttura minn xedd u kundizzjonijiet ambjentali ħorox.

7. Ippakkjar u Kunsinna
Żarmar għall-Ġarr:

Il-krejn ħafna drabi jiġi parzjalment żarmat (eż., Parank, tròli) għal vjeġġ aktar faċli.

Ippakkjar u Trasport:

Il-komponenti huma ppakkjati bir-reqqa biex jipprevjenu ħsara waqt it-trasport.

Il-krejn jitwassal lis-sit tal-klijent, flimkien mad-dokumentazzjoni kollha meħtieġa (manwali, ċertifikati, u dejta dwar is-sigurtà).

8. Installazzjoni u kummissjonar
Assemblea fuq il-post:

Ladarba titwassal, il-krejn jiġi mmuntat mill-ġdid fis-sit tal-installazzjoni, li jiżgura allinjament xieraq mal-linji tal-ferrovija u l-komponenti strutturali.

Ittestjar finali u kalibrazzjoni:

Wara l-assemblaġġ, l-ittestjar finali jitwettaq biex jiġi żgurat li l-krejn jaħdem kif mistenni taħt il-kundizzjonijiet speċifikati.

Taħriġ tal-Operatur:

L-operaturi tal-klijent huma mħarrġa fuq il-proċeduri ta 'tħaddim, manutenzjoni u sigurtà tal-krejn.


Workshop View:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
