Krejn ta 'l-irfid ta' 30 metru

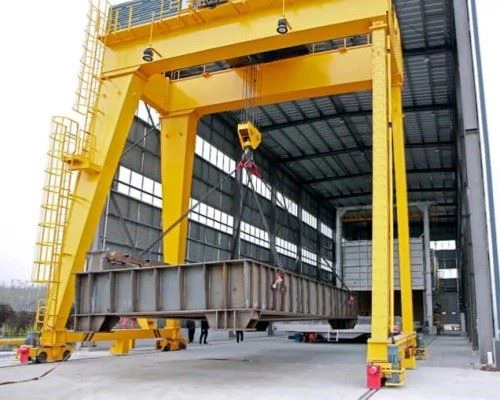

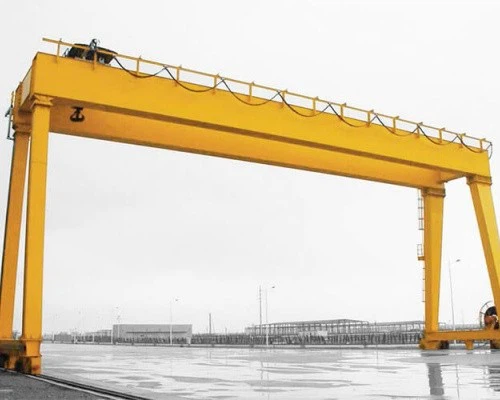

Introduzzjoni għal 30- Meter Span Gantry Crane

A 25- Meter Span Gantry Cranehuwa tip ta 'tagħmir ta' rfigħ ta 'l-għoli li huwa ddisinjat biex iwaqqaf spazju ta' xogħol, użat tipikament f'ambjenti industrijali bħal tarznari, siti ta 'kostruzzjoni, u impjanti tal-manifattura. B'differenza mill-krejnijiet ġenerali li jeħtieġu strutturi ta 'appoġġ għall-bini, il-krejnijiet tal-irfid joqogħdu fuq saqajhom stess u jimxu fuq binarji jew roti, li jagħmluhom versatili ħafna u mobbli.

Il25- meder tal-miterJindika d-distanza orizzontali bejn is-saqajn tal-krejn tal-irfid, li tiddefinixxi l-wisa 'taż-żona li tista' tkopri b'mod effettiv u servizz. Dan id-daqs tal-medda jagħmilha adattata għall-immaniġġjar ta 'tagħbijiet kbar, tqal jew goffi li jeħtieġu kopertura wiesgħa, bħal travi tal-azzar, sezzjonijiet tal-konkrit prefabbrikat, jew kontenituri.

Krejnijiet tal-irfid ta 'dan id-daqs huma spiss mgħammra b'biċċiet elettriċi, trolleys, u sistemi ta' kontroll avvanzati biex jiżguraw immaniġġjar ta 'materjal effiċjenti, sikur u preċiż. Jistgħu jiġu kkonfigurati bħalaGirder wieħedjewdouble-girderkrejnijiet skont ir-rekwiżiti tal-irfigħ, il-kapaċità tat-tagħbija, u l-ambjent operattiv.

F'applikazzjonijiet fejn il-flessibilità, il-kapaċità ta 'rfigħ għolja, u l-firxa operattiva wiesgħa huma essenzjali, il-krejn 25- meter ta' l-irfid jispikka bħala soluzzjoni affidabbli u kosteffikaċi.



Kapaċità ta 'tagħbija nominali: 5 tunnellati, 10 tunnellati, 100 tunnellata, personalizzata, 16 \/ 3.2 tunnellata, 20\/5 tunnellata, 32\/5 tunnellata, 50\/10 tunnellata

Massimu. Għoli tal-irfigħ: 40m, personalizzat

Span: 35m jew it-talbiet tal-klijenti

Garanzija: sena 1

Piż (kg): 20000 kg

Komponenti tal-qalba: PLC, magna, bearing, gearbox, mutur, bastiment tal-pressjoni, irkaptu, pompa

Mod ta 'kontroll: kabina, kontroll mill-bogħod mingħajr fili jew personalizzata







1.Bridge \/ girder

Ir-raġġ orizzontali li jifrex id-distanza tal-meter 25-.

Jista 'jkunGirder wieħedjewdouble-girderjiddependi fuq ir-rekwiżiti tat-tagħbija.

Jappoġġja s-sistema tat-trolley u tal-parank li timxi tul il-medda.



Saqajn (appoġġ)

Strutturi vertikali li jappoġġjaw il-pont.

Normalment tnejn jew erbgħa, skont id-disinn tal-krejn.

Magħmul mill-azzar u ddisinjat għas-saħħa u l-istabbiltà



.



Trolley

Jiċċaqlaq orizzontalment tul il-pont.

Iġorr il-parank u jippermetti moviment minn naħa għal oħra ta 'tagħbijiet.

Jista 'jkunTop-runningjewunderlung.



Parank

Il-mekkaniżmu ta 'rfigħ li jqajjem u jbaxxi t-tagħbijiet.

Jista 'jkun elettriku jew idrawliku.

Mehmuża mat-trolley u kklassifikata skont il-kapaċità ta 'rfigħ meħtieġa.





3.Karjati tat-teħid

Jinsab fil-bażi ta 'kull sieq.

Mgħammar bir-roti li jimxu tul il-linji tal-ferrovija (immuntati bil-ferrovija) jew fuq l-art (gomma tal-gomma).

Ħalli l-krejn kollu jivvjaġġa tul it-tul tal-ispazju ta 'xogħol.

4. Mekkaniżmu tad-drive

Jinkludi muturi, gearboxes, u brejkijiet li l-moviment tal-krejn tal-qawwa.

Drajvs separati għall-ivvjaġġar tal-pont, il-moviment tat-trolley, u l-operazzjoni tal-parank.

Jista 'jinkludi drives ta' frekwenza varjabbli (VFDs) għal kontroll bla xkiel.



5.Trolley Mekkaniżmu li jivvjaġġa

1. Il-mekkaniżmu li jivvjaġġa trolley ta 'krejn industrijali tal-irfid huwa responsabbli biex iċċaqlaq il-parank jew il-mekkaniżmu ta' rfigħ orizzontalment tul ir-raġġ ewlieni jew irfid tal-krejn. Dan jippermetti lill-krejn biex ipoġġi t-tagħbija preċiżament fid-direzzjoni trasversali.

2. Il-mekkaniżmu li jivvjaġġa trolley jikkonsisti f'diversi komponenti ewlenin:

Komponenti tal-mekkaniżmu li jivvjaġġa t-trolley

Unità tas-sewqan: Tipikament mutur elettriku, l-unità tas-sewqan tipprovdi l-enerġija biex tiċċaqlaq it-trolley. Id-daqs u l-kapaċità tal-mutur jiddependu fuq il-kapaċità ta 'rfigħ tal-krejn u l-veloċità meħtieġa tat-trolley.

Gearbox: Il-gearbox inaqqas il-veloċità għolja tal-ħruġ tal-mutur għal veloċità baxxa adattata għall-ivvjaġġar tat-tròli. Iżżid ukoll it-torque, li huwa meħtieġ biex iċċaqlaq il-mekkaniżmu tal-parank u kwalunkwe tagħbija mehmuża.

Roti jew rombli: It-trolley riekeb fuq roti jew rombli li huma mmuntati fuq fusien. Dawn ir-roti jew rombli jivvjaġġaw tul il-flanġijiet jew il-binarji fuq ir-raġġ prinċipali, li jippermettu lit-trolley jimxi 'l quddiem u lura.

Sistema tal-brejkijiet: Sistema ta 'ibbrejkjar hija integrata fit-trolley biex tikkontrolla l-moviment tagħha u biex iżżommha f'pożizzjoni meta jkun hemm bżonn. Dan jista 'jkun brejk mekkaniku, brejk elettromekkaniku, jew sistema ta' ibbrejkjar dinamiku.

3.Il-mekkaniżmu li jivvjaġġa trolley huwa kruċjali għall-ippożizzjonar preċiż tat-tagħbija fid-direzzjoni trasversali. Jippermetti lill-krejn ipoġġi tagħbijiet b'mod preċiż f'punti differenti tul it-tul tal-irfid. Manutenzjoni xierqa u spezzjonijiet regolari huma essenzjali biex jiġi żgurat li l-mekkaniżmu tat-trolley jaħdem bla xkiel u mingħajr periklu. Kull kwistjoni ma 'dan il-mekkaniżmu tista' tħalli impatt sinifikanti fuq l-effiċjenza operazzjonali u s-sigurtà tal-krejn, u tagħmilha vitali li tiġi indirizzata kwalunkwe problema fil-pront.



6.Crane Wheel

1. Ir-rota tal-krejn ta 'krejn industrijali tal-irfid hija komponent kritiku li jippermetti li l-krejn jimxi tul ir-raġġi jew il-linji tar-runway tagħha. Dawn ir-roti huma ddisinjati biex jappoġġjaw il-piż tal-krejn, it-tagħbija tagħha, u kwalunkwe forzi dinamiċi addizzjonali ġġenerati waqt l-operazzjoni.

2.Ha huma l-karatteristiċi u l-funzjonijiet ewlenin tar-roti tal-krejn:

Karatteristiċi tar-Roti tal-Krejn

Materjal: Ir-roti tal-krejn huma tipikament magħmula minn materjali ta 'saħħa għolja bħal azzar jew ħadid fondut biex jiżguraw li jistgħu jifilħu t-tagħbijiet tqal u l-istress involuti fl-operazzjonijiet tal-irfigħ.

Daqs u Konfigurazzjoni: Id-daqs tar-roti jvarja skont il-kapaċità u d-disinn tal-krejn. Jistgħu jkunu akbar għal krejnijiet itqal biex iqassmu t-tagħbija b'mod aktar ugwali. In-numru ta 'roti għal kull fus u n-numru ta' fusien għal kull krejn jista 'jvarja wkoll abbażi tar-rekwiżiti tad-disinn.

3.Crane Wheels għandhom rwol vitali fil-mobilità u l-istabbiltà tal-krejnijiet tal-irfid industrijali. Huma responsabbli biex jittrasferixxu l-piż tal-krejn u t-tagħbija tagħha għar-raġġi jew il-binarji tar-runway filwaqt li jippermettu vjaġġar bla xkiel. Id-durabilità u l-effiċjenza tal-moviment tal-krejn jiddependu ħafna fuq il-kwalità u l-kundizzjoni ta 'dawn ir-roti.

4. Il-manutenzjoni tal-krejnijiet, inklużi spezzjonijiet regolari u sostituzzjoni f'waqtha ta 'komponenti li jintlibsu, hija kruċjali għat-tħaddim sikur u affidabbli tal-krejn. It-traskuraġni tal-manutenzjoni tar-roti tista 'twassal għal żieda fil-ħin ta' waqfien, effiċjenza mnaqqsa u perikli potenzjali ta 'sigurtà.



7.Crane Hook

1. Il-ganċ tal-krejn ta 'krejn industrijali tal-irfid huwa komponent kritiku li jippermetti li l-krejn jitneħħa u jiċċaqlaq diversi tagħbijiet. Il-ganċ huwa l-punt ta 'kuntatt bejn il-mekkaniżmu ta' l-irfigħ tal-krejn u t-tagħbija, li jagħmilha interface kruċjali għal operazzjonijiet sikuri u effiċjenti.

2.Ha huma l-karatteristiċi u l-funzjonijiet ewlenin tal-ganċijiet tal-krejn:

Karatteristiċi ta 'ganċijiet tal-krejn

Materjal: Ganċijiet tal-krejn huma tipikament magħmula minn azzar ta 'saħħa għolja jew azzar tal-liga biex jiżgura li jistgħu jifilħu t-tagħbijiet tqal involuti fl-operazzjonijiet ta' rfigħ. Il-materjal huwa magħżul għad-durabilità u r-reżistenza tiegħu għall-ilbies

Disinn: Id-disinn tal-ganċ jinkludi ftuħ fil-parti ta 'fuq fejn jeħel mal-ħabel tal-parank, katina, jew apparat ieħor ta' rfigħ. Il-parti tal-qiegħ tal-ganċ għandha forma mgħawġa li tippermettilha timpenja ruħha sew ma 'punti ta' rfigħ fuq it-tagħbija.

Qafla tas-Sigurtà: Ħafna ganċijiet huma mgħammra b'klapp tas-sigurtà jew mekkaniżmu ta 'qfil biex jipprevjeni li t-tagħbija ma tiżloqx b'mod aċċidentali. Dan il-lukkett għandu jinfetaħ manwalment biex jirrilaxxa t-tagħbija fil-post mixtieq.

Klassifikazzjonijiet tat-Tagħbija: Kull ganċ huwa kklassifikat għal tagħbijiet massimi speċifiċi, u huwa essenzjali li tuża ganċijiet li huma kklassifikati għat-tagħbijiet maħsuba biex jiżguraw is-sigurtà u l-konformità mar-regolamenti.



Sistema ta 'provvista ta' enerġija

Jipprovdi l-elettriku lill-krejn.

Jista 'jkun arukkell tal-kejbil, Sistema Festoon, jewSistema tal-bar tal-konduttur.

Jiżgura trasmissjoni ta 'enerġija sikura u affidabbli għall-partijiet li jiċċaqilqu.



.

Sistema ta 'allarm tal-ħoss u dawl u swiċċ tal-limitu

1. Il-krejnijiet tal-irfid industrijali huma mgħammra b'sistema ta 'allarm tal-ħoss u tad-dawl u jillimitaw swiċċijiet biex itejbu s-sigurtà u l-effiċjenza operazzjonali. Dawn il-komponenti għandhom rwoli kruċjali fil-prevenzjoni ta 'inċidenti u jiżguraw li l-krejn jaħdem fil-parametri magħżula tagħha.

2. Sistema ta 'allarm tad-dawl u dawl

Is-sistema ta 'allarm tal-ħoss u tad-dawl hija mfassla biex twissi lill-persunal fil-viċinanza tal-krejn dwar l-istatus operattiv tagħha. Din is-sistema hija partikolarment importanti f'ambjenti fejn il-krejn jopera viċin il-ħaddiema jew fejn il-viżibbiltà hija limitata.

3.Limit swiċċijiet

L-iswiċċijiet tal-limitu huma apparati elettroniċi li jservu bħala karatteristiċi ta 'sigurtà kritiċi fuq krejnijiet industrijali tal-irfid. Huma jindunaw il-pożizzjoni tal-krejn jew il-komponenti tagħha u jaqtgħu l-enerġija meta l-krejn jilħaq il-limiti operattivi tagħha, jipprevjeni inċidenti u ħsara potenzjali.

4.in-sistema ta 'allarm tal-ħoss u tad-dawl u l-iswiċċijiet tal-limitu huma integrali għall-operat sikur ta' krejnijiet industrijali tal-irfid. Is-sistema ta 'allarm tiżgura li l-persunal ikun konxju tal-movimenti u l-istatus operattiv tal-krejn, li jnaqqas ir-riskju ta' ħabtiet jew perikli oħra. L-iswiċċijiet jillimitaw, min-naħa l-oħra, awtomatizzaw is-sigurtà billi jipprevjenu fiżikament il-krejn milli jopera lil hinn mil-limiti tad-disinn tagħha. Flimkien, dawn is-sistemi jikkontribwixxu għal post tax-xogħol aktar sigur u jipproteġu kemm it-tagħmir tal-krejn kif ukoll il-persunal li jaħdem madwaru. Manutenzjoni xierqa u ttestjar regolari ta 'dawn is-sistemi huma essenzjali biex jiżguraw li jiffunzjonaw b'mod affidabbli u effettiv.

10. Sistemi ta 'Safeety

Limitu ta 'swiċċijiet: Evita l-ivvjaġġar żejjed ta 'parank jew trolley.

Sistemi kontra l-kolliżjoni: Speċjalment importanti f'operazzjonijiet multi-crane.

Indikaturi tat-tagħbija: Tiżgura rfigħ sigur fil-kapaċità nominali.



11. Modalità Kontrol

1. Kontroll manwali

Intervent dirett: L-operatur tal-krejn jikkontrolla direttament il-movimenti tal-irfigħ u l-ivvjaġġar tal-krejn bl-użu ta 'handwheels, lievi, jew buttuni push. Din il-modalità teħtieġ operaturi tas-sengħa li jistgħu jissinkronizzaw manwalment il-movimenti biex jinkisbu l-ippożizzjonar mixtieq tat-tagħbija.

Mekkaniżmi sempliċi: Is-sistemi ta 'kontroll manwali huma ġeneralment aktar sempliċi fid-disinn u jistgħu jkunu inqas suxxettibbli għal fallimenti kumplessi.

Preċiżjoni limitata: Il-preċiżjoni tal-movimenti tal-krejn hija limitata għall-ħila u l-esperjenza tal-operatur.

2. Kontroll tal-Awtomatiku

Operazzjoni Assistita: L-operatur tal-krejn juża apparati ta 'kontroll bħal joysticks jew swiċċijiet tal-paddle biex jikkmandaw il-krejn, iżda s-sistema tinkludi karatteristiċi awtomatizzati li jgħinu fil-kontroll tal-veloċità u s-sinkronizzazzjoni.

Sigurtà mtejba: Sistemi semi-awtomatiċi spiss jinkludu karatteristiċi ta 'sigurtà bħal waqfiet awtomatiċi f'limiti ta' tagħbija jew limiti ta 'l-ivvjaġġar.

Effiċjenza mtejba: Dawn is-sistemi jistgħu jtejbu l-effiċjenza operattiva billi jnaqqsu l-ħtieġa għal operaturi b'ħiliet għolja.

3.Il-kontroll awtomatiku

Kontrollur tal-Loġika Programmabbli (PLC): L-operazzjonijiet tal-krejn huma rregolati minn PLC, li jista 'jkun ipprogrammat biex iwettaq sekwenzi speċifiċi ta' operazzjonijiet awtomatikament.

Kontroll preċiż: Sistemi kompletament awtomatiċi joffru kontroll preċiż fuq il-movimenti tal-krejn, li jippermetti li manuvri kumplessi jiġu eżegwiti b'mod konsistenti.

Żball imnaqqas mill-bniedem: Sistemi awtomatizzati jnaqqsu l-potenzjal għal żball uman, itejbu s-sigurtà u l-affidabbiltà.

Operazzjoni mill-bogħod: F'xi każijiet, krejnijiet kompletament awtomatiċi jistgħu jitħaddmu mill-bogħod, u jitneħħew lill-operatur minn ambjenti potenzjalment perikolużi.

4.Radio Control

Operazzjoni bla fili: L-operatur tal-krejn juża trasmettituri tar-radju biex jikkontrolla l-krejn mill-bogħod, li jista 'jkun partikolarment utli f'ambjenti fejn il-kuntatt viżwali mal-krejn huwa limitat.

Flessibilità miżjuda: Il-kontroll tar-radju jippermetti lill-operaturi jiċċaqalqu liberament madwar iż-żona tax-xogħol filwaqt li jżommu l-kontroll tal-krejn.

Konsiderazzjonijiet ta 'Sigurtà: Ġestjoni ta' frekwenza xierqa u miżuri ta 'sigurtà għandhom ikunu fis-seħħ biex jipprevjenu interferenza jew tħaddim mhux awtorizzat tal-krejn.

5.Computer Control

Sistemi Avvanzati: Xi krejnijiet tal-irfid jistgħu jużaw sistemi tal-kompjuter li jintegraw karatteristiċi avvanzati bħal viżjoni tal-magna, intelliġenza artifiċjali, u analiżi tad-dejta biex jottimizzaw l-operazzjonijiet.

Ġbir tad-Dejta: Krejnijiet ikkontrollati mill-kompjuter jistgħu jiġbru dejta operattiva, li tista 'tintuża għall-ippjanar tal-manutenzjoni u l-ottimizzazzjoni operazzjonali.

Għażliet ta 'interface: L-operaturi jistgħu jinteraġixxu mal-krejn permezz ta' skrins tat-touch jew interfaces oħra avvanzati, u jipprovdu għażliet dettaljati ta 'feedback u kontroll.



12.Sketch









Hawn huma ċ-ċavettaVantaġġita '30- Meter Span Gantry Crane:

---

Vantaġġi ta '30- Meter Span Gantry Crane

Żona ta 'kopertura wiesgħa

Il-medda tal-meter 25- tippermetti immaniġġjar ta 'materjal effiċjenti f'żona kbira ta' xogħol.

Ideali għall-immaniġġjar ta 'tagħbijiet twal jew goffi li jeħtieġu medda wiesgħa biex jimmanuvraw b'mod sikur.

M’hemmx bżonn ta ’strutturi ta’ appoġġ għall-bini

Il-krejnijiet tal-irfid qed jappoġġjaw lilhom infushom, u jeliminaw il-ħtieġa għal kolonni tal-bini permanenti jew travi tar-runway.

Inaqqas l-ispejjeż tal-kostruzzjoni u l-modifika strutturali.

Kapaċità għolja ta 'rfigħ

Jista 'jkun iddisinjat biex jimmaniġġa tagħbijiet tqal skont il-bżonnijiet tal-applikazzjoni.

Adattat għal industriji bħall-bini tal-vapuri, il-fabbrikazzjoni tal-azzar, il-prekastjar tal-konkrit, u l-operazzjonijiet tal-port.

Flessibilità u mobilità

Jista 'jkun immuntat fuq il-ferrovija jew ikrah bil-gomma, li joffri jew moviment fiss jew free.

Faċilment rilokati għal oqsma differenti tal-post tax-xogħol jew tal-faċilità.

Disinn customizable

Jista 'jkun imfassal apposta bi girders singoli jew doppji, mekkaniżmi ta' hoist differenti, u karatteristiċi ta 'awtomazzjoni.

Karatteristiċi fakultattivi bħal saqajn teleskopiċi jew meded aġġustabbli disponibbli.

Żieda fl-effiċjenza operazzjonali

Moviment simultanju tul l-assi X, Y, u Z (ivvjaġġar, trolley, u parank).

Tnaqqas l-immaniġġjar manwali u tħaffef il-fluss tax-xogħol.

Sigurtà mtejba

Mgħammra b'sistemi ta 'sigurtà moderni bħal swiċċijiet ta' limitu, apparati kontra l-kolliżjoni, u protezzjoni ta 'tagħbija żejda.

Ittejjeb is-sigurtà tal-ħaddiema u jnaqqas ir-riskji ta 'inċidenti.

Spejjeż operattivi aktar baxxi

Meta mqabbel ma 'krejnijiet tat-torri jew krejnijiet overhead fissi, il-krejnijiet tal-irfid jistgħu jkunu aktar kosteffikaċi għal ċerti applikazzjonijiet.

Manutenzjoni aktar faċli u inqas installazzjonijiet permanenti jnaqqsu l-ispejjeż fit-tul.





1. Manifattura u Produzzjoni

Assemblaġġ tal-makkinarju tqil: F'industriji li jeħtieġu l-assemblaġġ ta 'magni kbar, krejn ta' 30t irfid jista 'jċaqlaq il-komponenti fis-seħħ bi preċiżjoni, u jiżgura eżattezza matul il-proċess ta' assemblaġġ.

Trasport tal-Prodott: Fi ħdan il-fabbriki, dawn il-krejnijiet jittrasportaw materjali tqal jew prodotti mmuntati minn stadju ta 'produzzjoni għal ieħor, li jissimplifikaw il-proċess ta' 2.Mafacturing.

Kostruzzjoni u inġinerija ċivili

Precast Elements Immaniġġjar: Għal proġetti ta 'kostruzzjoni bl-użu ta' elementi tal-konkrit Precast, krejn ta '30t irfid jista' jinstalla dawn il-biċċiet tqal b'mod effiċjenti, billi jnaqqas il-ħin ta 'installazzjoni u l-ispejjeż tax-xogħol.

Kostruzzjoni tal-pont: Fil-proġetti tal-bini tal-pont, dawn il-krejnijiet jintużaw biex jerfgħu u jpoġġu travi jew komponenti strutturali oħra b'mod preċiż fil-pożizzjonijiet magħżula tagħhom.

3.Shipping u Operazzjonijiet tal-Port

Tagħbija u ħatt tal-merkanzija: Fil-portijiet, krejn ta '30t gantry huwa strumentali fit-tagħbija u l-ħatt ta' kontenituri u tagħbija tqila fuq vapuri jew trakkijiet, li tiffaċilita żminijiet ta 'tibdil aktar mgħaġġla għall-bastimenti.

Loġistika tal-maħżen: F'imħażen kbar, speċjalment dawk li jaħżnu oġġetti tqal bħal kolji tal-azzar jew makkinarju kbir, dawn il-krejnijiet jimmaniġġjaw il-ħażna b'mod aktar aċċessibbli u sikur.

4.Railroad u Infrastruttura tal-Ajruport

Manutenzjoni tal-Ferrovija: Għall-manutenzjoni u t-tiswija ta 'binarji tal-ferrovija, krejn ta' 30t gantry jista 'jerfa' u jċaqlaq binarji tqal jew jissostitwixxi sleepers, jimminimizza t-tfixkil għas-servizzi.

Manutenzjoni tal-inġenji tal-ajru: Fil-hangars tal-manutenzjoni tal-inġenji tal-ajru, dawn il-krejnijiet jintużaw għall-irfigħ tal-magni jew komponenti tqal oħra għal spezzjoni jew tiswija.

5. Enerġija u Utilitajiet

Impjanti tal-enerġija nukleari: Fl-industrija nukleari, krejnijiet tal-irfid jintużaw għall-immaniġġjar u l-ippożizzjonar ta 'komponenti radjuattivi tqal, li jiżguraw is-sigurtà u l-preċiżjoni.

Installazzjoni tat-Turbina tar-Riħ: Għall-assemblaġġ tat-turbini tar-riħ, krejn ta '30t irfid jista' jneħħi n-nazzell tqil jew ix-xfafar tar-rotor fil-post, li jissimplifika l-proċess ta 'installazzjoni.

6.Mining u barrieri

Trasport Rock: F'operazzjonijiet tal-minjieri, krejnijiet tal-irfid jittrasportaw blat mis-sit ta 'estrazzjoni għal żoni ta' proċessar jew sistemi ta 'ġarr.

Manutenzjoni tat-Tagħmir: Tagħmir tal-minjieri tqil spiss jirrikjedi manutenzjoni jew sostituzzjoni ta 'partijiet; Krejn ta '30t irfid jista' jneħħi dawn il-komponenti bil-ħeffa.





1. Disinn u Inġinerija

Inġinerija dettaljata: Żviluppa tpinġijiet u speċifikazzjonijiet dettaljati ta 'inġinerija, inklużi r-raġġ prinċipali, parank, trolley, vaguni finali, u komponenti oħra.

Simulazzjoni u Mudellar: Uża disinn megħjun mill-kompjuter (CAD) u għodod ta 'simulazzjoni biex timmudella l-prestazzjoni tal-krejn u tottimizza d-disinn tagħha.

2. Għażla tal-materjal

Speċifikazzjonijiet tal-materjal: Agħżel materjali ta 'kwalità għolja li jissodisfaw ir-rekwiżiti għas-saħħa, id-durabilità u r-reżistenza tas-sħana. Materjali komuni jinkludu azzar ta 'saħħa għolja, ligi, u kisjiet speċjalizzati.

Akkwist: Materjali mis-sors minn fornituri approvati, li jiżguraw li jissodisfaw l-istandards ta 'kwalità u ċertifikazzjoni meħtieġa.

3. Fabbrikazzjoni tal-komponenti

Qtugħ u tiswir: Aqta 'u għamla materja prima fil-komponenti meħtieġa, bħal travi, kolonni, u parentesi. Dan jista 'jinvolvi proċessi bħal qtugħ tal-plażma, qtugħ bil-lejżer, u magni. Tweldjar u assemblaġġ: komponenti tal-weldjatura flimkien biex jiffurmaw l-elementi strutturali tal-krejn. Dan jinkludi l-iwweldjar tar-raġġ prinċipali, vaguni tat-tarf, u partijiet oħra li jġorru tagħbija.

4. Assemblea

Sotto-assemblaġġ: Arma komponenti individwali, bħas-sistema ta 'l-irfigħ, it-trolley, u l-vaguni finali, f'sub-assemblaġġi. Dan jinvolvi li jitwaħħlu partijiet flimkien u l-iżgurar ta 'allinjament xieraq. Assemblea: Għaqqad is-sotto-assemblaġġi biex tibni l-istruttura tal-krejn kompluta. Dan jinkludi l-immuntar tal-parank u t-trolley fuq ir-raġġ prinċipali, twaħħal il-vaguni tat-tarf, u l-installazzjoni tas-sistemi ta 'kontroll.

5. Integrazzjoni tas-Sistemi

Sistemi elettriċi: Installa komponenti elettriċi, inklużi muturi, pannelli ta 'kontroll, wajers, u sensuri. Tiżgura li s-sistemi elettriċi tal-krejn huma integrati u ttestjati kif suppost.

Sistemi ta 'Kontroll: Implimenta u kkonfigurat sistemi ta' kontroll, bħal kontrolluri tal-loġika programmabbli (PLCs), kontrolli remoti, u apparat ta 'sigurtà. Ivverifika li s-sistemi ta 'kontroll jiffunzjonaw b'mod korrett u huma kkalibrati.

6. Ittestjar u Assigurazzjoni tal-Kwalità

Ittestjar ta 'qabel l-operazzjoni: Wettaq testijiet ta' qabel l-operazzjoni biex tivverifika l-funzjonalità tal-krejn, inkluż ittestjar tat-tagħbija, ittestjar operattiv tal-mekkaniżmi ta 'rfigħ u vjaġġar, u kontrolli ta' kontroll tas-sistema.

Ittestjar tas-Sigurtà: Ivverifika li l-karatteristiċi tas-sigurtà, bħal swiċċijiet tal-limitu, allarmi u waqfiet ta 'emerġenza, qed jaħdmu b'mod korrett u jissodisfaw l-istandards ta' sigurtà.

Spezzjoni: Wettaq spezzjoni dettaljata tal-istruttura u l-komponenti tal-krejn biex tiżgura konformità mal-ispeċifikazzjonijiet tad-disinn u l-istandards tal-kwalità.

7. Aġġustamenti finali u kalibrazzjoni

Irfinar: Agħmel kwalunkwe aġġustamenti meħtieġa biex tottimizza l-prestazzjoni tal-krejn u tiżgura tħaddim bla xkiel. Dan jista 'jinkludi sensuri tal-kalibrazzjoni, l-aġġustament tal-kontrolli, u l-irfinar tas-sistema tal-irfigħ.

Dokumentazzjoni: Ipprepara u tirrevedi dokumentazzjoni, inklużi manwali ta 'tħaddim, gwidi ta' manutenzjoni, u struzzjonijiet ta 'sigurtà.

8. Kunsinna u Installazzjoni

Trasport: Irranġa għat-trasport tal-krejn lejn is-sit tal-installazzjoni, billi tiżgura li huwa mmaniġġjat u mibgħut mingħajr periklu biex tevita ħsara.

Installazzjoni: Tissorvelja l-installazzjoni tal-krejn fil-faċilità tal-klijent, inklużi l-immuntar, l-allinjament, u l-konnessjoni ma 'sorsi ta' enerġija u sistemi ta 'kontroll.

Taħriġ: Ipprovdi taħriġ għall-operaturi u l-persunal tal-manutenzjoni biex tiżgura li huma familjari mal-operat u l-proċeduri ta 'sigurtà tal-krejn.

9. Kummissjonar u trasferiment

Kummissjonar: Wettaq testijiet ta 'kummissjonar finali biex tivverifika li l-krejn jopera b'mod korrett f'kundizzjonijiet tad-dinja reali u jissodisfa l-ispeċifikazzjonijiet tal-prestazzjoni.

Handover: Uffiċjalment tgħaddi l-krejn lill-klijent, u tipprovdi d-dokumentazzjoni kollha meħtieġa, inklużi ċertifikati ta 'konformità, informazzjoni dwar il-garanzija, u skedi ta' manutenzjoni.







Spezzjoni tal-materjal

Spezzjoni tal-kwalità: Spezzjoni stretta tal-kwalità titwettaq fuq il-materja prima mixtrija biex tiżgura li jissodisfaw ir-rekwiżiti tad-disinn u l-istandards nazzjonali.

Ħażna tal-Materjal: Materjali kwalifikati jinħażnu skont il-klassifikazzjoni biex jipprevjenu l-korrużjoni jew il-ħsara.

Qtugħ u formazzjoni

Qtugħ tal-azzar: Uża qtugħ tal-plażma, qtugħ tal-lejżer jew qtugħ tal-fjammi u teknoloġiji oħra biex tnaqqas l-azzar skont id-daqs tat-tpinġija tad-disinn.

Formazzjoni tal-Ipproċessar: Ifforma l-pjanċa tal-azzar permezz ta 'liwi, rolling, iwweldjar u proċessi oħra biex timmanifattura r-raġġ prinċipali, ir-raġġ tat-tarf u partijiet strutturali oħra.

Iwweldjar

Welding Komponenti: Il-partijiet tal-azzar maqtugħin u ffurmati huma wweldjati fl-istrutturi ewlenin bħar-raġġ prinċipali, ir-raġġ tat-tarf u t-trolley. Il-proċess tal-iwweldjar jeħtieġ li jkun ikkontrollat ​​strettament biex jiżgura s-saħħa strutturali u l-kwalità tal-iwweldjar.

Spezzjoni tal-weldjatura: Uża teknoloġija ta 'ttestjar mhux distruttiv (bħal ittestjar ultrasoniku, ittestjar radjografiku) biex tispezzjona l-weldjaturi biex tiżgura li ma jkunx hemm xquq jew difetti oħra.

Magni

Magni ta 'preċiżjoni: Il-magni ta' preċiżjoni jitwettqu fuq il-komponenti ewlenin tal-krejn, bħal settijiet tar-roti, sedili li jġorru, taljoli, eċċ., Biex tiżgura l-eżattezza dimensjonali tagħhom u l-kwalità tal-wiċċ.

Assemblaġġ tal-magna kollha

Assemblea Ġenerali: Fuq il-bażi ta 'qabel l-assemblaġġ, titwettaq l-assemblaġġ ġenerali tal-krejn, inkluża l-installazzjoni finali tar-raġġ prinċipali, raġġ tat-tarf, mekkaniżmu ta' rfigħ, mekkaniżmu ta 'mixi, eċċ.

Kummissjonar u ttestjar

Taħt kondizzjonijiet dinamiċi, il-prestazzjoni operattiva tal-krejn hija ttestjata, inkluż l-ittestjar tal-irfigħ, il-mixi, l-isteering u funzjonijiet oħra. Id-daqs ġenerali tal-krejn tal-pont immuntat huwa kkontrollat ​​biex jiżgura li d-dimensjonijiet kollha jissodisfaw ir-rekwiżiti tad-disinn.

Sprejjar u trattament kontra l-korrużjoni

Tneħħija tas-sadid tat-trattament tal-wiċċ: Tneħħija tas-sadid fuq il-wiċċ tal-krejn, metodi komuni jinkludu sandblasting, pickling, eċċ. Sprejjar tal-primer: sprej primer anti-korrużjoni fuq il-wiċċ ittrattat biex tevita l-ossidazzjoni tal-metall u l-korrużjoni. Topcoat Sprejjar tal-Kulur Sprejjar: Sprejja Topcoat skont ir-rekwiżiti tal-klijent jew l-istandards tal-industrija biex tagħti lill-krejn effett protettiv u dekorattiv. Immarkar: Wara l-isprejjar, immarka l-informazzjoni dwar l-identifikazzjoni tal-krejn skont l-ispeċifikazzjonijiet, bħal mudell, tagħbija nominali, eċċ.

Fabbrika u installazzjoni

Ippakkjar u Trasport

Protezzjoni tal-imballaġġ: Ippakkja b'mod protettiv il-komponenti ewlenin tal-krejn biex tevita ħsara waqt it-trasport. Arranġament tat-Trasport: Skond id-daqs tat-tagħmir u l-kundizzjonijiet tat-trasport, agħżel metodu ta 'trasport xieraq biex tittrasporta l-krejn lejn is-sit tal-klijent.

Aċċettazzjoni u konsenja

Aċċettazzjoni tal-klijent

Aċċettazzjoni fuq il-post: Il-klijent imexxi l-aċċettazzjoni fuq il-post tal-krejn skont ir-rekwiżiti tal-kuntratt u l-ispeċifikazzjonijiet tekniċi biex jiċċekkja l-prestazzjoni u l-kwalità tat-tagħmir.

Rettifikazzjoni tal-Problemi: Jekk jinstabu xi problemi, il-manifattur jeħtieġ li jirranġahom fil-ħin biex jiżgura li t-tagħmir jissodisfa bis-sħiħ ir-rekwiżiti tal-klijent. Konsenja u użu ta 'Taħriġ ta' Operazzjoni: Il-manifattur ġeneralment iħarreġ l-operaturi tal-klijent biex jiżgura li jistgħu joperaw il-krejn b'mod korrett u mingħajr periklu.
