100 Tunnellata Mg Double Girder Trolley Gantry Crane

Il-100 tunnellata MG double girder trolley gantry cranehija soluzzjoni ta' rfigħ-heavy duty iddisinjata għall-immaniġġjar ta' materjal-skala kbira f'industriji bħall-azzar, il-bini tal-vapuri, il-kostruzzjoni, l-impjanti tal-enerġija, u l-portijiet. Bi struttura robusta ta' travu doppju-u disinn-immuntat bil-ferrovija, dan il-krejn joffri kapaċità ta 'rfigħ għolja, stabbiltà, u ħajja twila ta' servizz.

Mgħammar b'amekkaniżmu tal-irfigħ tat-tròlili jimxi tul it-travi doppji, il-krejn jiżgura operazzjonijiet ta 'rfigħ preċiżi u effiċjenti. L-istruttura tat-tip MG tipprovdi riġidità u adattabilità eċċellenti kemm għal applikazzjonijiet ta 'ġewwa kif ukoll ta' barra, u tagħmilha ideali għall-immaniġġjar ta 'tagħbijiet ta' daqs eċċessiv, goff u estremament tqal.

Il-krejn jista 'jiġi personalizzat b'diversi spans, għoli ta' rfigħ, u veloċitajiet tax-xogħol biex jissodisfa rekwiżiti differenti tal-proġett. Sistemi ta 'kontroll avvanzati, bħaloperazzjoni tal-kabina, kontroll mill-bogħod mingħajr fili, jew kontroll pendant, tiżgura tħaddim sikur u-faċli għall-utent. Karatteristiċi ta' sikurezza bħall-protezzjoni ta' tagħbija żejda, swiċċijiet ta' limitu, apparati kontra r-riħ, u sistemi ta' kontra l--ħabtiet ikomplu jtejbu l-affidabbiltà waqt operazzjonijiet ta' ħidma tqila-.

Bil tagħhaKapaċità nominali ta '100 tunnellata, il-krejn gantry trolley girder doppju MG jagħti prestazzjoni eċċellenti għal ħidmiet ta' rfigħ u trasport fuq skala kbira-kontinwi, li jiżguraw effiċjenza, sikurezza u produttività f'ambjenti industrijali eżiġenti.

Komponenti ewlenin: Gearbox, Motor, Gear

Post ta 'Oriġini: Ċina

Garanzija: 1 Sena

Piż (KG): 10000 kg

Spezzjoni tal-vidjo ħierġa-:Pprovduta

Rapport tat-Test tal-Makkinarju: Ipprovdut

Kapaċità Rated tat-Tagħbija: 50 Ton, 30 Ton, 40 tunnellata, 5 tunnellata, 20 Ton, 10 TON

Max. Għoli ta 'rfigħ: 30M

1.Double Girder Main Beam

Struttura tal-kaxxa iwweldjata tqila-li tiżgura saħħa u riġidità għolja.

Jipprovdi appoġġ stabbli għall-mekkaniżmu tal-irfigħ tat-tròli

1) Ir-raġġ prinċipali tal-akbar krejnijiet tal-gantry huwa tipikament imsejjaħ il-"girder" jew "main girder". Il-girder huwa r-raġġ orizzontali ċentrali li jappoġġja t-tagħbija tal-krejn u huwa tipikament iddisinjat biex jimmaniġġja piżijiet enormi. Fl-akbar krejnijiet gantry, bħal dawk użati fil-portijiet tal-kontejners jew applikazzjonijiet tqal-lift, il-girder prinċipali jista 'jfirex mijiet ta' metri fit-tul.

Il-kostruzzjoni tar-raġġ prinċipali hija ġeneralment magħmula minn azzar jew konkrit rinfurzat, skond l-applikazzjoni tal-krejn u s-saħħa meħtieġa.Dan ir-raġġ, spiss imsejjaħ "girder", huwa l-element primarju tat-tagħbija-li jġorr il-krejn u huwa responsabbli għall-appoġġ tat-tagħbija waqt l-operazzjonijiet ta 'rfigħ.

3) Ir-raġġ prinċipali huwa tipikament magħmul minn azzar ta 'qawwa għolja jew xi kultant materjali komposti, skond ir-rekwiżiti tad-disinn tal-krejn. Ir-raġġ prinċipali ġeneralment jinkludi sezzjonijiet rinfurzati jew travi tal-kaxxa biex jimmaniġġjaw it-tagħbijiet tqal u jirreżistu liwi jew brim taħt il-forzi waqt l-operazzjoni.

Mekkaniżmu tal-Irfigħ tat-Tròli

Immuntat fuq il-girders, jinkludi l-parank prinċipali u l-parank awżiljarju.

Karatteristiċi tqil-parank tal-ħabel tal-wajer jew sistema tal-winċ għal rfigħ preċiż.

Mgħammar b'muturi, reducers, u brejkijiet għal tħaddim bla xkiel u affidabbli.

Mutur: Il-mutur tas-sistema ta 'rfigħ fi krejn gantry huwa tipikament mutur elettriku li jmexxi l-winċ jew il-mekkaniżmu tal-parank responsabbli għall-irfigħ u t-tnaqqis tat-tagħbija. Il-mutur jeħtieġ li jkun b'saħħtu biżżejjed biex jimmaniġġja tagħbijiet tqal, b'settings ta 'torque u veloċità ottimizzati għall-kapaċità ta' rfigħ tal-krejn speċifiku.

2) Reducer: Ir-reducer fis-sistema ta 'rfigħ ta' krejn gantry, partikolarment fl-akbar mudelli, huwa komponent kritiku għall-kontroll tal-veloċità u t-torque tal-mekkaniżmu tal-irfigħ tal-krejn. Hija parti mis-sistema tal-gearbox, li tgħin fil-konverżjoni tar-rotazzjoni b'veloċità għolja-tal-mutur fil-veloċità aktar baxxa mixtieqa b'torque miżjuda meħtieġa għall-irfigħ ta 'tagħbijiet tqal.

3) Tanbur: It-tanbur iżomm u jaħżen il-ħabel tal-wajer jew il-kejbil li jintuża mill-krejn gantry biex jerfgħu u jbaxxu tagħbijiet tqal. Il-ħabel huwa mdawra madwar it-tanbur hekk kif il-krejn jiċċaqlaq, li jippermetti li l-mekkaniżmu tal-parank jgħolli jew ibaxxi t-tagħbija kif meħtieġ. It-tanbur huwa misjuq minn mutur jew gearbox, li japplika torque għat-tanbur biex jingħeleb jew jinħall il-ħabel, skont id-direzzjoni tal-moviment.

4) Ħabel tal-wajer: Il-ħbula tal-wajer huma tipikament magħmula minn -ligi tal-azzar b'saħħa għolja, bħal azzar tal-karbonju, azzar li ma jissaddadx, jew azzar illigat, skont l-ambjent operattiv u r-rekwiżiti tat-tagħbija. Is-saħħa tal-ħabel tal-wajer hija vitali għall-immaniġġjar ta 'tagħbijiet tqal b'mod sikur.

5) Blokk tat-tarjoli: Il-blokka tat-tarjoli hija mfassla biex tnaqqas l-ammont ta 'forza meħtieġa biex jerfgħu tagħbijiet tqal billi tuża sistema ta' taljoli (sheaves) u kejbils (jew ħbula). Hija tittrasferixxi l-forza tal-irfigħ mill-mekkaniżmu tal-parank tal-krejn għat-tagħbija, u żżid il-vantaġġ mekkaniku permezz tal-użu ta 'taljoli multipli.

6) Apparat tal-irfigħ: L-apparat tal-irfigħ fis-sistema tal-irfigħ tal-akbar krejnijiet tal-gantry huwa tipikament blokka tal-ganċ jew raġġ tal-irfigħ, skont id-disinn speċifiku tal-krejn.

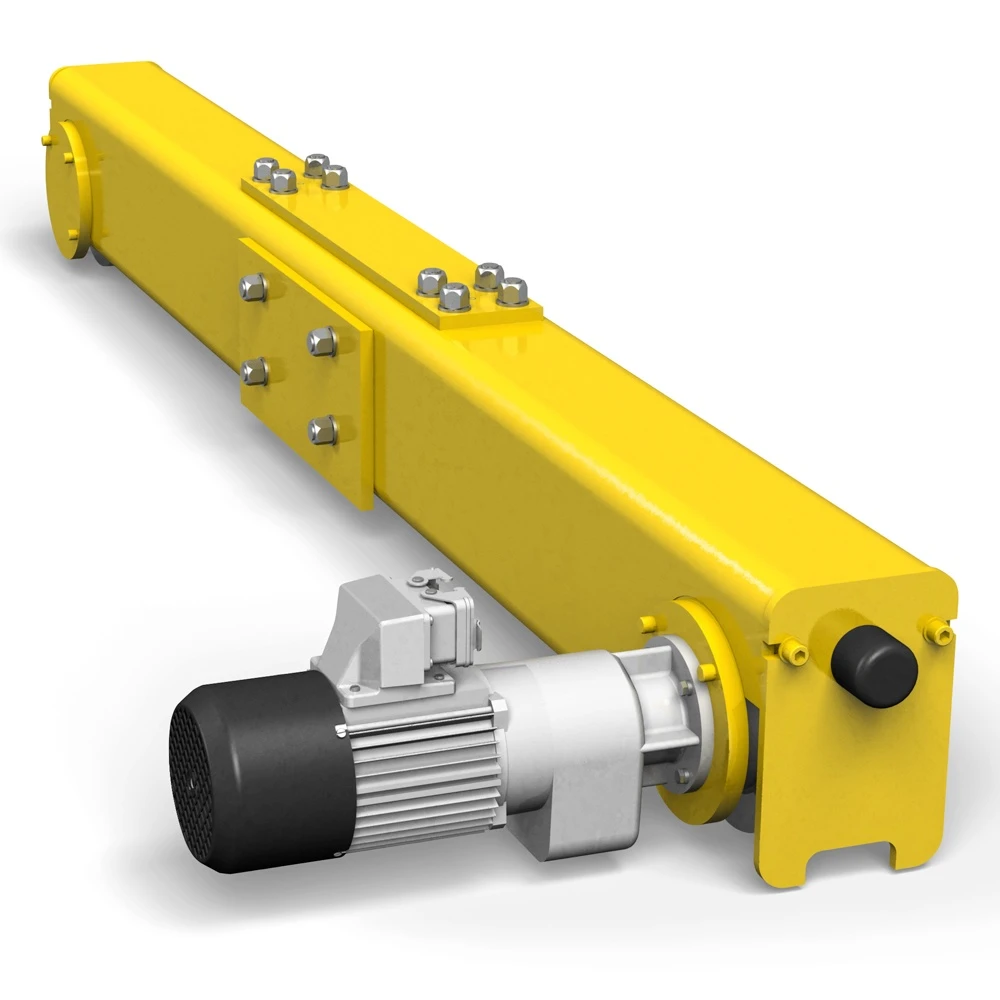

3.Tmiem il-Karozzi

Qabbad it-travi mar-riġlejn tal-krejn.

Integrata ma 'muturi tas-sewqan, roti, u gearboxes biex tiżgura vjaġġar stabbli fuq il-binarji.

1) Il-ġarr tat-tarf tal-akbar krejnijiet tal-gantry, spiss użati f'portijiet jew f'settings industrijali ta' xogħol tqil -, huwa komponent kritiku li jappoġġja l-istruttura ewlenija tal-krejn u jiffaċilita l-moviment tiegħu tul il-binarji. Id-daqs u d-disinn tal-karru tat-tarf ivarjaw skont il-kapaċità tat-tagħbija, id-daqs u l-applikazzjoni maħsuba tal-krejn.

2) Id-disinn jiżgura li l-piż tal-krejn u t-tagħbijiet tiegħu huma mqassma b'mod uniformi fuq il-binarji u l-pedament. Tipikament, il-vaguni tat-tarf huma magħmula minn azzar b'qawwa għolja -, iddisinjati biex jifilħu tagħbijiet tqal u forzi dinamiċi. Il-vaguni tat-tarf huma ġeneralment mgħammra b'muturi elettriċi, gearboxes, u sistemi ta 'roti tal-binarji tul il-moviment bla xkiel u kkontrollat ​​tal-binarji.

3) Il-vaguni tat-tarf tipikament isostnu piżijiet massivi-uħud jistgħu jerfgħu tagħbijiet tal-kontejners sa 65 tunnellata għal kull moviment, u saħansitra aktar b'tagħmir speċjalizzat. Dawn il-vaguni tat-tarf jistgħu jiżnu mijiet ta 'tunnellati huma stess, skont id-daqs ġenerali tal-krejn u l-kapaċità tal-irfigħ.

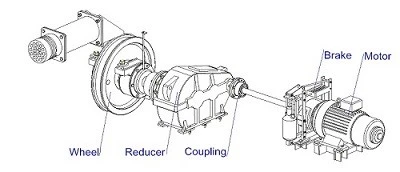

4.Mekkaniżmu tal-ivvjaġġar tal-krejn

1) Prinċipju ta 'ħidma

Il-mekkaniżmu li jivvjaġġa tal-krejn ta 'krejn gantry huwa responsabbli għall-moviment orizzontali tal-krejn tul mogħdija definita, tipikament fuq binarji jew binarji. Dan il-moviment jippermetti lill-krejn ikopri żona kbira biex jerfgħu u jċaqalqu tagħbijiet.

2) Funzjonijiet tal-mekkaniżmu operattiv tal-krejn

Moviment orizzontali: Il-mekkaniżmu li jivvjaġġa jippermetti li l-krejn gantry jimxi tul sistema ferrovjarja, tipikament pożizzjonata fuq l-art jew binarji elevati. Dan jippermetti li l-krejn ikopri żona wiesgħa, bħal tarzna, maħżen jew sit tal-kostruzzjoni.

Distribuzzjoni tat-tagħbija: Il-mekkaniżmu li jivvjaġġa jaħdem flimkien mas-sistema tal-irfigħ u l-istruttura tal-gantry biex isostni t-tagħbija waqt l-irfigħ u l-moviment. Billi jaqsam il-binarji, il-krejn ipoġġi lilu nnifsu biex jiġbor u jittrasporta tagħbijiet f'postijiet speċifiċi.

Preċiżjoni tal-pożizzjonament: Tiffaċilita l-ippożizzjonar preċiż tal-krejn għal immaniġġjar preċiż tal-materjal. Il-mekkaniżmu li jivvjaġġa jiżgura li l-krejn jilħaq il-postijiet tax-xogħol magħżula, bħal żoni ta 'ħażna, istivi tal-vapuri, jew tarzni tal-kontejners, għall-ġbir jew il-kunsinna tal-materjal.

5.Trolley mekkaniżmu li jivvjaġġa

1) Kompożizzjoni strutturali

Il-mekkaniżmu tal-ivvjaġġar tat-tròli fl-akbar krejnijiet tal-gantry jgħaqqad serje ta '-komponenti tal-azzar ta' saħħa għolja għall-integrità strutturali, sistemi avvanzati ta 'mutur u gearbox għall-moviment, u sistemi ta' sikurezza kkomplikati biex jiżguraw tħaddim preċiż u sigur.

2) Funzjoni tal-mekkaniżmu tat-tħaddim tat-tròli

Moviment Orizzontali tat-Trolli: It-tròli jimxi 'l quddiem u lura tul it-tul tal-pont tal-krejn. Dan jippermetti li t-tagħbija tkun pożizzjonata fuq diversi partijiet taż-żona tax-xogħol. Jiżgura li l-krejn jista 'jkopri medda wiesgħa, li jippermetti l-irfigħ u t-trasport ta' materjali tul iż-żona tax-xogħol magħżula.

Trasport tat-Tagħbija: It-tròli huwa mgħammar b'mekkaniżmu ta 'rfigħ (ganċ, morsa, jew apparat ieħor ta' rfigħ), li jista 'jtella', jiċċaqlaq u jirrilaxxa tagħbijiet. Il-funzjoni tal-ivvjaġġar tippermetti lill-operatur tal-krejn iċċaqlaq it-tagħbijiet b'mod preċiż fuq mogħdija speċifikata.

Trasport tat-Tagħbija: It-tròli huwa mgħammar b'mekkaniżmu ta 'rfigħ (ganċ, morsa, jew apparat ieħor ta' rfigħ), li jista 'jtella', jiċċaqlaq u jirrilaxxa tagħbijiet. Il-funzjoni tal-ivvjaġġar tippermetti lill-operatur tal-krejn iċċaqlaq it-tagħbijiet b'mod preċiż fuq mogħdija speċifikata.

6.Rota tal-krejn

1) Funzjoni tar-roti

Appoġġ mobbli: Il-funzjoni ewlenija tar-roti hija li tappoġġja l-moviment tal-krejn fuq il-binarju u tiżgura t-tħaddim bla xkiel tal-krejn.

Distribuzzjoni tat-tagħbija: Ir-roti jgħinu biex iqassmu b'mod uniformi t-tagħbija tal-krejn, inaqqsu l-pressjoni fuq il-binarju, u jżidu l-ħajja tas-servizz tat-tagħmir.

2) Rekwiżiti tad-disinn

Saħħa u riġidità: Ir-roti għandu jkollhom biżżejjed saħħa u riġidità biex jifilħu l-piż mejjet tal-krejn u tagħbijiet dinamiċi varji.

Reżistenza għall-ilbies: Minħabba l-frizzjoni kontinwa bejn ir-roti u l-binarju, il-materjal tar-rota għandu jkollu reżistenza tajba għall-ilbies biex jestendi l-ħajja tas-servizz.

Disinn anti-skid: Il-wiċċ tar-rota għandu jkun iddisinjat biex ikun anti-skid biex jiġi evitat li jiżżerżqu jew jiżolqu taħt tagħbija tqila.

7.Crane Hook

Il-ganċ tal-krejn tal-akbar krejnijiet tal-gantry huwa tipikament biċċa tagħmir tqil-robbid iddisinjat biex jimmaniġġja kapaċitajiet ta' rfigħ estremament għoljin. Dawn il-krejnijiet, użati f'applikazzjonijiet industrijali fuq skala kbira-bħat-tarzni, portijiet, u siti ta' kostruzzjoni, għandhom ganċijiet li jistgħu jimmaniġġjaw tagħbijiet li ħafna drabi jaqbżu diversi mijiet ta' tunnellati.

Il-ganċijiet tal-krejn huma ġeneralment magħmula minn azzar liga ta'-qawwa għolja biex jifilħu l-istress enormi minn tagħbijiet tqal. Il-ganċ jista 'jkun falsifikat biex jiżgura toughness u affidabbiltà.Il-ganċ fuq krejn gantry ġgant jista' jkun kbir ħafna, ħafna drabi jiżen diversi tunnellati innifsu, skond il-kapaċità ta 'rfigħ tal-krejn. Per eżempju, krejnijiet b'kapaċitajiet ta 'rfigħ fil-medda ta' 1,000 tunnellata jew aktar jista 'jkollhom ganċijiet li jiżnu bosta tunnellati wkoll. Id-disinn jista' jvarja, iżda tipi komuni jinkludu konfigurazzjonijiet ta 'ganċ wieħed, doppju jew triplu, speċjalment għal krejnijiet akbar. Ganċijiet doppji jew tripli jistgħu jgħinu jqassmu t-tagħbija b'mod aktar uniformi, li huwa partikolarment importanti meta jerfgħu oġġetti kbar ħafna jew b'forma skomda.

Krejnijiet gantry kbar huma mgħammra b'mekkaniżmi ta 'sikurezza biex jipprevjenu ħsara u inċidenti tal-ganċ. Dan jinkludi karatteristiċi bħall-protezzjoni awtomatika ta' tagħbija żejda, sistemi kontra-tbandil, u brejkijiet ta' emerġenza. Fuq krejnijiet akbar, is-snanar spiss jiġu b'tipi differenti ta' twaħħil ta' armar (eż. bragi tal-irfigħ, vireg tal-ispread) biex jiffaċilitaw l-immaniġġjar tat-tagħbija sikur u effiċjenti.

Mutur

1) Is-sistema tal-mutur ta 'krejn enormi bħal din tkun tinvolvi muturi speċjalizzati ħafna li kapaċi jimmaniġġjaw tagħbijiet enormi bi preċiżjoni. Is-sistema ta 'l-irfigħ tal-krejn x'aktarx tuża bosta muturi DC jew muturi AC bi drives ta' frekwenza varjabbli (VFDs) għal kontroll bla xkiel u effiċjenti. Il-muturi jkunu marbuta ma 'sistema kumplessa ta' vinċijiet, taljoli, u mekkaniżmi ta 'rfigħ biex jerfgħu u jimxu tagħbijiet estremament tqal.

2) Il-krejn huwa mħaddem b'kombinazzjoni ta 'muturi elettriċi għall-mekkaniżmu ta' rfigħ u muturi idrawliċi għal ċerti partijiet tal-krejn, bħalma huma t-tròli jew il-mekkaniżmu li jdur. Dettalji speċifiċi dwar it-tip eżatt u l-qawwa tal-muturi normalment ma jkunux disponibbli pubblikament, iżda krejn bħal dan ikun jeħtieġ muturi b'diversi megawatts ta' qawwa biex iwettaq il-ħidmiet ta' xogħol tqil-tagħha b'mod effettiv.

3) Il-krejn huwa mgħammar ukoll b'karatteristiċi ta 'sikurezza u sistemi ta' kontroll sofistikati biex jiżguraw stabbiltà u jipprevjenu tagħbija żejda waqt it-tħaddim.

.

Sistema ta 'allarm tal-ħoss u tad-dawl u swiċċ tal-limitu

1) Sistema ta 'allarm tal-ħoss u tad-dawl

L-allarm li jinstema' jintuża biex javża lill-persunal dwar kundizzjonijiet kritiċi, bħal tagħbija żejda, funzjonament ħażin, jew tħaddim mhux sikur. operazzjonijiet ta' riskju għoli-. Is-sistema ta 'allarm għandha tkun qawwija biżżejjed biex tinstema' 'l fuq mill-istorbju tat-tħaddim tal-krejn u mill-bogħod, meta wieħed iqis id-daqs tal-krejn u l-ambjent tal-madwar.

Indikaturi Viżwali (Dwal): Is-sistema tad-dawl viżwali sservi bħala twissija sekondarja, li tgħin lill-ħaddiema li jistgħu jkunu f'żoni fejn l-allarm tal-ħoss ma jistax jinstema' (eż., f'ambjenti qawwijin, jew meta jkunu qed jimmonitorjaw viżwalment l-operazzjonijiet tal-krejn). Dwal li jteptep jistgħu jintużaw biex jiġbdu l-attenzjoni f'sitwazzjonijiet ta 'emerġenza jew biex jindikaw periklu kontinwu. Dawn id-dwal huma ġeneralment immuntati fuq l-istruttura prinċipali tal-krejn u l-gantry, viżibbli mid-direzzjonijiet kollha fejn in-nies jistgħu jkunu qed jaħdmu. Id-dwal jistgħu jiġu installati wkoll f'pannelli tal-kontroll ewlenin jew stazzjonijiet operattivi bbażati fuq l-art.

Dwal ħomor: Indika ħsara kritika, emerġenza, jew kundizzjonijiet mhux sikuri, bħal tagħbija żejda tal-krejn jew ħsara mekkanika.

Dwal Isfar/Ambra: Wissi dwar kwistjonijiet mhux-kritiċi jew periklu imminenti, bħall-limiti operattivi li joqorbu.

Dwal ħodor: Indika tħaddim normali jew li l-krejn qed jaħdem f'parametri sikuri.

2) Swiċċ tal-limitu

Swiċċ tal-limitu fuq tali krejn gantry għandu rwol kruċjali fis-sigurtà u l-kontroll operattiv. Huwa apparat mekkaniku jew elettroniku użat biex jiddefinixxi l-limiti tal-ivvjaġġar tal-moviment tal-krejn. Swiċċijiet tal-limitu huma tipikament installati fuq l-istruttura tat-tròli jew tal-gantry tal-krejn biex jipprevjenu vjaġġar żejjed, li jista 'jikkawża ħsara mekkanika jew sitwazzjonijiet perikolużi. Huma jiżguraw li l-krejn ma jiċċaqlaqx lil hinn mill-firxa operattiva sigura tiegħu f'direzzjonijiet orizzontali, vertikali jew rotazzjonali.

Swiċċijiet tal-limitu tal-ivvjaġġar orizzontali (lonġitudinali) - Dawn jipprevjenu lill-krejn milli jimxi 'l bogħod tul il-baċir jew is-sit tal-kostruzzjoni.

Swiċċijiet tal-limitu vertikali (irfigħ) - Dawn jipprevjenu l-ganċ jew il-mekkaniżmu tal-irfigħ milli jivvjaġġaw lil hinn mill-limiti ta 'fuq jew t'isfel iddisinjati tiegħu.

Swiċċijiet tal-limitu laterali (trolley jew gantry) - Dawn jgħinu biex jipprevjenu l-istruttura tat-tròli jew tal-gantry milli timxi 'l barra mill-binarju jew il-mogħdija magħżula tagħha.

Swiċċijiet tal-limitu rotazzjonali – F'każijiet fejn il-krejn ikollu boom jew driegħ li jdur, swiċċijiet tal-limitu rotazzjonali jgħinu biex jevitaw -rotazzjoni żejda.

10.Tagħmir tas-Sigurtà

1) Apparat ta 'protezzjoni ta' tagħbija żejda: Limitaturi ta 'tagħbija żejda: Dawn l-apparati jimmonitorjaw it-tagħbija li qed titneħħa. Jekk il-krejn jaqbeż il-kapaċità ta 'rfigħ nominali tiegħu, is-sistema awtomatikament tieqaf topera jew toħroġ twissija. Tiċċekkja kontinwament it-tagħbija u l-angolu tal-boom, u tiżgura li l-krejn ma jaqbiżx il-kundizzjonijiet ta' rfigħ sikuri.

2) Sistemi ta' Kontra -Sway: Inaqqas il-moviment tat-tbandil tat-tagħbija biex jipprevjeni inċidenti jew telf ta 'kontroll, speċjalment meta jiċċaqilqu tagħbijiet tqal jew sospiżi. Xi krejnijiet jużaw sistemi awtomatizzati li jikkontrollaw il-veloċità tal-krejn jew jimplimentaw kontropiżijiet biex jimmaniġġjaw it-tbandil tat-tagħbija.

3) Sistemi ta 'Prevenzjoni ta' Ħabtiet: Evita li l-krejn jimxi lil hinn mil-limiti sikuri. Dawn l-iswiċċijiet iwaqqfu l-krejn jekk jilħaq pożizzjonijiet perikolużi (eż., ħdejn krejn ieħor jew ostaklu). Issib oġġetti jew persunal ħdejn il-krejn u jipprevjeni moviment f'żoni perikolużi.

4) Sistemi ta 'Waqfien ta' Emerġenza: Buttuni ta 'waqfien ta' emerġenza li jinsabu b'mod strateġiku jistgħu jwaqqfu immedjatament l-operazzjonijiet tal-krejn f'każ ta 'emerġenza. Xi krejnijiet kbar tal-gantry huma mgħammra b'karatteristika ta' għeluq ta 'emerġenza mill-bogħod biex jippermettu lill-operaturi jwaqqfu l-krejn mill-bogħod jekk ikun meħtieġ.

5) Sistemi ta 'Monitoraġġ tal-Krejn: Kameras ta' sorveljanza bil-vidjo immuntati fuq il-krejn jew il-kabina tal-operatur tagħha jipprovdu viżibilità ta 'blind spots u jiżguraw operazzjonijiet sikuri. Dawn is-sistemi jipprovdu data ta' -ħin reali dwar il-prestazzjoni, id-dijanjostika u l-użu tal-krejn. Operaturi u timijiet ta 'manutenzjoni jistgħu jimmonitorjaw l-istatus tal-krejn mill-bogħod.

6) Sensuri tar-riħ u tat-temp: Jiskopri l-veloċità tar-riħ biex jiżgura li l-krejn ma jaħdimx f'kundizzjonijiet tat-temp perikolużi, bħal riħ qawwi. Issib kundizzjonijiet ħżiena (eż., sajjetti, xita qawwija, temperaturi estremi) u tista 'tillimita l-moviment tal-krejn jekk jinstab temp perikoluż.

11.Modalità ta 'Kontroll

1) Kontroll Manwali permezz ta 'Joysticks jew Konsols: L-operaturi jistgħu jużaw pannelli ta' kontroll sofistikati biex jimmanuvraw il-krejn. Dan jista 'jinvolvi l-kontroll tal-parank prinċipali, it-tròli, il-moviment laterali tal-gantry, u r-rotazzjoni tal-krejn.

2) Sistemi Awtomatizzati: Xi krejnijiet gantry moderni huma mgħammra b'awtomazzjoni u sistemi ta 'kontroll ibbażati fuq l-AI- biex jottimizzaw l-effiċjenza, is-sikurezza, u jnaqqsu l-iżball uman. Dawn is-sistemi jistgħu jgħinu fit-twettiq ta 'kompiti ripetittivi, ippożizzjonaw kontenituri, jew jaġġustaw il-veloċitajiet tal-krejn ibbażati fuq il-piż tal-merkanzija u fatturi ambjentali.

3) Kontroll mill-bogħod: Ħafna mill-akbar krejnijiet huma mgħammra b'sistemi ta 'kontroll mill-bogħod, li jippermettu lill-operaturi jikkontrollaw il-krejn mill-bogħod, ħafna drabi f'kabina jew saħansitra minn kamra tal-kontroll. Dan jagħtihom ħarsa aħjar tal-kompitu u jippermetti operazzjonijiet aktar sikuri f'ambjenti ta 'sfida.

4) Sistemi ta 'Sigurtà: Dawn il-krejnijiet għandhom ukoll sistemi ta' sigurtà robusti biex jipprevjenu inċidenti. Dawn jistgħu jinkludu sensors tat-tagħbija, teknoloġija kontra l--ħabtiet, u mekkaniżmi ta' waqfien ta' emerġenza.

12.Sketch

Tekniku prinċipali

Vantaġġi ta '100 Tunnellata MG Double Girder Trolley Gantry Crane

Kapaċità Għolja ta 'rfigħ

B'kapaċità ratata ta '100 tunnellata, il-krejn huwa ideali għall-immaniġġjar ta' tagħbijiet ta 'daqs kbir u estremament tqal bi stabbiltà u sigurtà.

Struttura robusta ta 'Girder Doppju

It-trave doppju tat-tip kaxxa-tiżgura saħħa eċċellenti, riġidità, u durabilità, adattati għal spans twal u applikazzjonijiet ta' dazju tqila-.

Mekkaniżmu Effiċjenti tal-Irfigħ tat-Tròli

Id-disinn tat-tròli jippermetti moviment bla xkiel tul it-travi, li jippermetti pożizzjonament preċiż u tqandil effiċjenti ta 'materjali goffi.

Ferrovija Stabbli-Operazzjoni Mmuntata

Mgħammar b'roti heavy-duty-u sistemi ta' sewqan, li jiżguraw vjaġġar bla xkiel u affidabbli tul il-binarji tal-art anke taħt tagħbija sħiħa.

Modi ta' Operazzjoni Flessibbli

Joffri għażliet ta 'kontroll multipli: tħaddim tal-kabina, kontroll pendant, jew kontroll mill-bogħod mingħajr fili, li jippermetti lill-operaturi jagħżlu l-aktar mod sikur u konvenjenti.

Karatteristiċi ta' Sigurtà Komprensivi

Jinkludi protezzjoni ta' tagħbija żejda, swiċċijiet ta' limitu, sistemi ta' waqfien ta' emerġenza, apparati kontra l-{0}}ħabtiet, u klampi tal-binarji kontra r-riħ għal operazzjonijiet sikuri f'ambjenti eżiġenti.

Disinn Customizable

Disponibbli f'firxiet differenti, għoli ta 'rfigħ, u veloċitajiet tax-xogħol biex jissodisfaw ir-rekwiżiti varji tal-proġett u l-industrija.

Durabilità f'Ambjenti Ħorox

Iddisinjat b'materjali reżistenti għall-korrużjoni-, kisjiet protettivi, u apparati kontra r-riħ, li jagħmluha adattata għall-użu barra fit-tarzni, impjanti tal-azzar, u siti tal-kostruzzjoni.

Bżonnijiet ta' Manutenzjoni Mnaqqsa

Muturi ta'-kwalità għolja, gearboxes, u sistemi elettriċi jestendu l-ħajja tas-servizz filwaqt li jimminimizzaw il-ħin ta' waqfien u l-ispejjeż tal-manutenzjoni.

Produttività Mtejba

Kapaċi ta' tħaddim kontinwu ta' heavy-duty-, li jiżgura t-tqandil effiċjenti tal-materjal u jtejjeb il-fluss tax-xogħol fi proġetti industrijali- fuq skala kbira.

Applikazzjonijiet ta '100 Tunnellata MG Double Girder Trolley Gantry Crane

Industrija tal-Bini tal-Bastimenti

Immaniġġjar ta 'komponenti kbar tal-vapuri, pjanċi tal-azzar, u blokki tqal waqt l-assemblaġġ u t-tiswija tal-vapur.

Azzar u Pjanti tal-Metallurġija

L-irfigħ u t-trasport ta 'coils tqal tal-azzar, billetti, ċangaturi, u prodotti tal-ikkastjar.

Proġetti ta' Kostruzzjoni u Infrastruttura

Ċaqliq ta 'segmenti ta' konkrit precast ta 'daqs kbir, travi ta' pont, u materjali ta 'kostruzzjoni tqal.

Impjanti tal-Enerġija

Installazzjoni u manutenzjoni ta 'turbini kbar, ġeneraturi, u tagħmir tqil ieħor.

Proġetti Ferrovjarji u Highway

Użat għall-irfigħ u t-tqegħid ta 'binarji tal-ferrovija, travi tal-awtostrada, u elementi ta' kostruzzjoni ta 'pont.

Portijiet u Tarzni tal-Loġistika

Tagħbija, ħatt, u stivar ta 'merkanzija tqila, kontenituri, u makkinarju fit-terminals tal-port.

Minjieri u Makkinarju Tqil

Trasport ta 'tagħmir tal-minjieri ta' daqs kbir, crushers, u partijiet mekkaniċi kbar.

Aerospazjali u Inġinerija Tqila

Immaniġġja bi preċiżjoni komponenti kbar ta' l-ajruspazju u makkinarju industrijali tqil-duty.

1. Fażi tad-Disinn: Tim ta 'inġiniera jabbozza d-disinn inizjali, billi jqis il-kapaċità ta' rfigħ meħtieġa, id-dimensjonijiet, il-fatturi ambjentali (riħ, attività sismika), u l-ħtiġijiet operattivi (veloċità, kontrolli).Il-qafas tal-krejn huwa ddisinjat biex isostni tagħbijiet massivi. Dan jinvolvi kalkoli għas-saħħa u l-istabbiltà, inklużi testijiet tal-istress biex tiġi żgurata s-sigurtà.L-azzar u l-ligi ta 'saħħa-għoli huma magħżula għal diversi komponenti tal-krejn, bħal travi, saqajn, u l-istruttura tal-gantry. Materjali reżistenti għall-korrużjoni-jistgħu jintgħażlu wkoll għal partijiet esposti għal ambjenti ħorox.

2. Fabbrikazzjoni tal-Komponent: Il-qafas tal-gantry, li jinkludi s-saqajn, travi trasversali, u l-istruttura ta 'fuq, huwa fabbrikat. Dan jinvolvi t-tqattigħ, l-iwweldjar, u l-assemblaġġ ta 'sezzjonijiet tal-azzar. Is-saqajn, li huma t-tagħbija primarja-komponenti li jġorru, huma fabbrikati bħala strutturi vertikali kbar u mbagħad iwweldjati u rinfurzati. Ir-roti jew il-binarji tal-krejn huma manifatturati, li jippermettu li l-gantry jimxi tul il-binarji jew is-sistema tal-binarji tal-art. Dan huwa kritiku għall-ippożizzjonar tal-krejn għal operazzjonijiet differenti.

3. Jacking u Assemblaġġ tal-Qafas Prinċipali: Sezzjonijiet kbar tal-krejn gantry huma spiss mibnija b'mod modulari, jiġifieri diversi komponenti huma fabbrikati f'postijiet differenti u mbagħad mmuntati fuq is-sit. Għall-assemblaġġ tal-akbar komponenti, tagħmir speċjalizzat bħal ġakkijiet, krejnijiet, u forklifts huma użati biex jerfgħu u jpoġġu biċċiet individwali. Dan ħafna drabi jinvolvi l-użu ta' sistemi avvanzati bil-lejżer-gwida biex jiġi żgurat li kollox ikun f'posthom.

4. Installazzjoni ta 'Sistema ta' Irfigħ: Dan jinkludi l-parank prinċipali, li huwa responsabbli għall-irfigħ tat-tagħbijiet. Il-parank jista 'jkollu serje ta' taljoli, vinċijiet, u kejbils li jeħtieġ li jiġu installati u ttestjati. Il-krejn jeħtieġ mutur b'saħħtu biex jerfgħu u jbaxxu tagħbijiet tqal. Dan il-mutur, ħafna drabi sistema elettrika jew idrawlika, huwa integrat fl-assemblaġġ tal-parank u konness mas-sistema ta 'kontroll.

5. Sistemi elettriċi u ta 'Kontroll: Is-sistemi elettriċi tal-krejn huma installati, inklużi sensuri, karatteristiċi ta' sikurezza, u sistemi ta 'kontroll. Dawn jinkludu sistemi ta 'kontra l--ħabtiet, sensuri tat-tagħbija, u s-softwer użat biex iħaddem il-krejn mill-bogħod. Isir ttestjar estensiv biex jiġi żgurat li l-krejn jista' jitħaddem b'mod sigur, bi preċiżjoni, u mingħajr żbalji. Dan jinkludi ttestjar għall-ibbilanċjar tat-tagħbija, kontroll tal-moviment, u sistemi ta 'għeluq ta' emerġenza.

6. Ittestjar u Kalibrazzjoni: Il-krejn jgħaddi minn testijiet ta 'tagħbija rigorużi biex jiżgura li jista' jimmaniġġja l-piż massimu li huwa ddisinjat għalih. Dan jinkludi testijiet statiċi (l-ebda moviment) u testijiet dinamiċi (ċaqliq b'tagħbija). Il-moviment tal-krejn, inkluż il-veloċità tiegħu, il-kapaċità ta 'rfigħ, u l-firxa ta' moviment, huwa ttestjat taħt-kundizzjonijiet tad-dinja reali. Dan jiżgura li l-krejn jaħdem kif maħsub.Jitwettqu spezzjonijiet ta 'sikurezza estensivi biex tiġi vverifikata l-konformità mal-istandards internazzjonali għall-irfigħ ta' tqal u operazzjonijiet industrijali.

7. Assemblaġġ Finali u Kummissjonar: Ladarba s-sistemi kollha jiġu ttestjati u kompletament funzjonali, il-krejn jitlesta u jiġi ppreparat għall-ikkummissjonar. ħidmiet.

8. Użu Operattiv u Manutenzjoni: Il-krejn se jgħaddi minn spezzjonijiet u manutenzjoni perjodiċi biex jiżgura l-funzjonalità u s-sigurtà kontinwa tiegħu. Dan jinkludi l-iċċekkjar ta 'xedd u kedd fuq komponenti kritiċi bħal kejbils, muturi, u paranki. Maż-żmien, il-krejn jista' jgħaddi minn titjib jew modifiki biex itejjeb l-effiċjenza, is-sigurtà jew il-kapaċità tal-irfigħ tiegħu.

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
