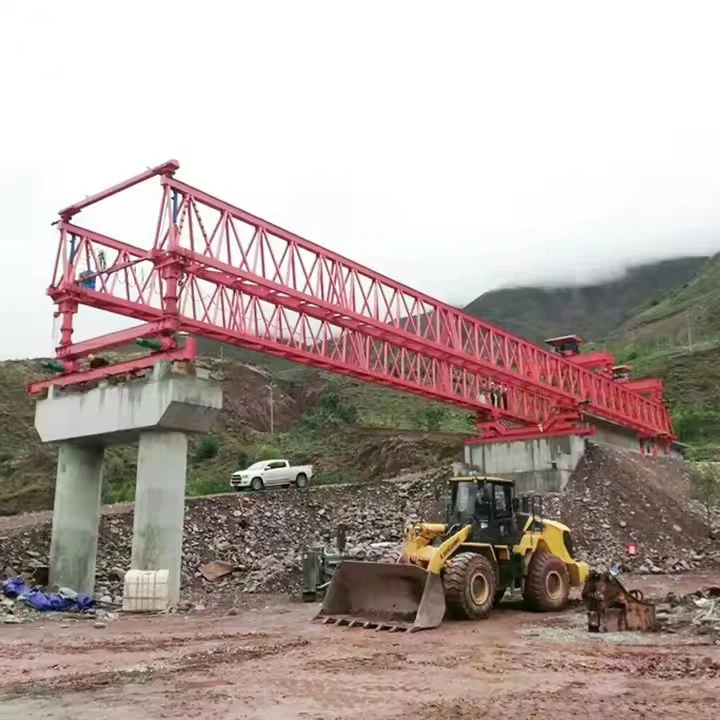

Magna tal-Eretting tal-Girder 600ton Bridge

Magna tal-erezzjoni tal-girder tal-pont ta '600 tunnellata (GEM) hija biċċa ta' tagħmir heavy-duty użat fil-kostruzzjoni ta 'pontijiet kbar, partikolarment għall-irfigħ u t-tqegħid ta' konkrit precast jew girders tal-azzar. Hawn taħt jinsabu l-komponenti ewlenin ta 'magna bħal din:





Magna ta 'girder ta' pont ta '600 tunnellata hija biċċa ta' tagħmir heavy-duty użat fil-kostruzzjoni ta 'pontijiet kbar, partikolarment għall-irfigħ u t-tqegħid ta' konkrit precast jew girders tal-azzar f'pożizzjoni. Dawn il-magni huma essenzjali għall-bini ta 'viaducts, passaġġi fuq l-awtostrada, u pontijiet tal-ferrovija b'mod effiċjenti u sigur.

Karatteristiċi ewlenin ta 'magna 600- Ton Bridge Girder li ttella':
Kapaċità ta 'tagħbija għolja - iddisinjata biex tneħħi u tpoġġi girders li jiżnu sa 600 tunnellata metrika.

Adattabilità - Jista 'jimmaniġġa tipi ta' girder differenti (raġġi T, girders tal-kaxxa, raġġi U) u medda.

Mobilità - Spiss immuntat fuq trasportatur modulari li jitħaddem minnu nnifsu (SPMT) jew sistema bbażata fuq il-ferrovija għall-moviment tul il-gverta tal-pont.

Stabbiltà u Sigurtà - mgħammra b'sistemi ta 'bilanċ idrawliku, outriggers, u mekkaniżmi anti-sway.

Automation & Control - Kontrolli Avvanzati bbażati fuq PLC għall-irfigħ u l-allinjament ta 'preċiżjoni.

Disinn Modulari - Xi mudelli jistgħu jiġu żarmati u ttrasportati lejn siti ta 'kostruzzjoni ġodda.





600- Ton Beam Launcher Crane Speċifikazzjoni
1. Speċifikazzjonijiet ġenerali
Kapaċità: 600 tunnellata metrika (kapaċità ta 'rfigħ massimu)

Tip: Modulari \/ li jniedi l-irfid tal-krejn jew lanċjar immuntat fuq il-ferrovija

Applikazzjoni: Erezzjoni tar-Raġġ Precast (eż., Kaxxa tal-Kaxxa, Beams U, T-Beams Għall-Pontijiet)

Standards tad-Disinn: ISO 4301, FEM 1.001, EN 13001, ASME B30.2









1. Komponenti strutturali ewlenin
Girder \/ raġġ prinċipali - l-istruttura primarja li ġġorr it-tagħbija li tifrex id-distakk fil-kostruzzjoni u tappoġġja l-mekkaniżmu ta 'rfigħ.

Sostenn ta 'saqajn \/ outriggers - Ipprovdi stabbiltà u tqassam it-tagħbija lill-mollijiet tal-pont jew appoġġ temporanju.

Mekkaniżmu li jivvjaġġa - jinkludi binarji, roti, jew crawlers biex iċċaqlaq il-magna tul il-gverta tal-pont jew binarji temporanji.

2. Sistema ta 'rfigħ
Winches li jtellgħu - Winches elettriċi jew idrawliċi b'kejbils ta 'kapaċità għolja għall-irfigħ ta' girders.

L-irfigħ tal-gwarniċi \/ spreaders - frejms aġġustabbli biex iżommu l-girders b'mod sigur waqt l-irfigħ.

Ġakkijiet idrawliċi - Użati għal aġġustamenti fini fil-pożizzjonament tal-girder.

Ħbula u taljoli tal-wajer - kejbils tal-azzar b'qawwa għolja għall-immaniġġjar tat-tagħbija.

3. Sistema ta 'Moviment u Pożizzjonament
Sistema ta 'l-ivvjaġġar lonġitudinali - tippermetti lill-magna timxi' l quddiem \/ lura tul l-allinjament tal-pont.

Sistema ta 'Aġġustament Trasversali - Jippermetti l-moviment minn naħa għal oħra għal tqegħid preċiż tal-girder.

Mekkaniżmu ta 'rotazzjoni (jekk applikabbli) - Xi magni jistgħu jduru girders għal pjazzamenti angolati.

4. Sistema ta 'enerġija u kontroll
Unità tal-enerġija idrawlika (HPU) - tipprovdi pressjoni idrawlika għall-irfigħ u l-moviment.

Pannell tal-Kontroll Elettriku - Djar PLCs, Sensers, u Kontrolli tal-Awtomazzjoni.

Sistema ta 'kontroll mill-bogħod - tippermetti lill-operaturi jikkontrollaw il-movimenti mingħajr fili għas-sigurtà.

5. Komponenti tas-Sigurtà u Awżiljari
Sistema Kontra t-Tbaxxa - tnaqqas l-oxxillazzjonijiet waqt l-irfigħ tal-girder.

Sistema ta 'Monitoraġġ tat-Tagħbija - Tiżgura li t-tagħbija ma taqbiżx il-kapaċità (600 tunnellata).

Brejkijiet ta 'emerġenza u apparat li jsakkar - jipprevjeni movimenti aċċidentali.

Sistema ta 'ankraġġ - tiżgura l-magna mal-gverta tal-pont jew mollijiet waqt l-operazzjonijiet.

Pjattaformi tax-xogħol u slielem - għall-manutenzjoni u l-aċċess għall-ispezzjoni.

6. Appoġġ temporanju u tagħmir awżiljarju
It-tnedija tal-imnieħer (għall-erezzjoni tal-cantilever) - testendi l-firxa tal-magna għat-tqegħid tal-girder.

Piers \/ appoġġ temporanji - użati meta l-magna tinfirex bejn il-mollijiet.

Għodda ta 'Allinjament - Lejżers jew GPS għal pożizzjonament preċiż tal-girder.









Magna tal-erezzjoni tal-girder tal-pont ta '600 tunnellata (BGM) hija biċċa ta' tagħmir heavy-duty użat fil-kostruzzjoni ta 'pontijiet kbar, partikolarment għat-tqegħid ta' konkrit precast jew girders tal-azzar. Hawn huma l-vantaġġi ewlenin tiegħu:

1. Kapaċità ta 'tagħbija għolja
Jista 'jimmaniġġa girders ultra-tqal (sa 600 tunnellata), u jagħmilha adattata għal pontijiet ta' medda twila (eż., Awtostrada, ferrovija, u pontijiet li jaqsmu l-baħar).

Tnaqqas il-ħtieġa għal krejnijiet multipli jew appoġġ temporanju.

2. Preċiżjoni u Stabbiltà
Mgħammra b'sistemi idrawliċi kkontrollati mill-kompjuter għal allinjament preċiż tal-girder.

Jiżgura rfigħ sikur u stabbli, li jimminimizza l-iżball uman.

3. Effiċjenza u Veloċità
Tħaffef il-kostruzzjoni billi tneħħi u tqiegħed girders f'operazzjoni waħda.

Tnaqqas il-ħin tal-assemblaġġ meta mqabbel mal-metodi tradizzjonali (eż. Krejnijiet jew tnedija ta 'rfid).

4. Adattabilità
Xogħlijiet f'artijiet ta 'sfida (muntanji, xmajjar, żoni urbani).

L-irfid aġġustabbli u l-isplużjonijiet jippermettu tulijiet differenti tal-girder u ġeometriji tal-pont.

5. Titjib tas-sigurtà
Sistemi ta 'sigurtà awtomatizzati (monitoraġġ tat-tagħbija, anti-sway, brejkijiet ta' emerġenza).

Inaqqas ir-riskji ta 'inċidenti waqt operazzjonijiet ta' rfigħ tqil.

6. Kost-effettività
Tbaxxi l-ispejjeż tax-xogħol billi tnaqqas l-immaniġġjar manwali.

Tnaqqas il-ħtieġa għal appoġġ temporanju jew xogħol falz, li tiffranka l-ispejjeż materjali.

7. Impatt Ambjentali mnaqqas
Anqas magni fuq il-post ifissru ħoss u emissjonijiet aktar baxxi.

Inqas tfixkil għaż-żoni tal-madwar meta mqabbel ma 'krejnijiet multipli.

8. Versatilità fit-tipi ta 'pont
Adattat għall-pontijiet segmentali, kaxxa tal-kaxxa, raġġ T, u l-irfid tal-azzar.

Użat fil-cantilever bilanċjat, tnedija inkrementali, u kostruzzjoni ta 'span-by-span.

9. Durabilità fit-tul
Mibnija b'komponenti ta 'azzar b'qawwa għolja u komponenti reżistenti għall-ilbies, li tiżgura lonġevità anke f'kundizzjonijiet ħorox.

10. Konformità mal-istandards moderni
Jissodisfa l-istandards internazzjonali tas-sigurtà u l-prestazzjoni għall-irfigħ tqil u l-kostruzzjoni tal-pont.





Magna ta 'girder ta' pont ta '600 tunnellata hija biċċa tagħmir heavy-duty iddisinjat għat-tqegħid preċiż ta' girders tal-pont kbar, segmenti, jew travi tal-konkrit precast waqt il-kostruzzjoni tal-pont. Dawn il-magni huma essenzjali għall-bini ta 'viaducts, passaġġi ta' awtostrada, pontijiet tal-ferrovija, u strutturi oħra ta 'medda kbira.

Applikazzjonijiet ewlenin:
Pontijiet tal-awtostrada u espressa

Użati biex jinstallaw girders tal-konkrit prefabbrikati (travi I, raġġi U, raġġi T, girders tal-kaxxa) għal toroq u skambji elevati.

Adattat għal kostruzzjoni bilanċjata ta 'cantilever fil-pontijiet segmentali.

Pontijiet tal-ferrovija

Tlaqqa 'girders tqal għal pontijiet tal-ferrovija ta' veloċità għolja u konvenzjonali.

Jimmaniġġja għenieqed tal-azzar fit-tul jew girders komposti.

Viaducts Urbani & Flyovers

Postijiet ta 'girders f'ambjenti urbani konġestjonati fejn il-krejnijiet tradizzjonali jistgħu ma jkunux fattibbli.

Jippermetti kostruzzjoni rapida bi tfixkil minimu tat-traffiku.

Qsim tax-Xmara u l-Wied

Użat fil-kostruzzjoni ta 'pontijiet ta' medda twila fuq xmajjar, gorges, jew art diffiċli.

Jista 'jaħdem flimkien mat-tnedija ta' rfid għal tnedija inkrementali.

Kostruzzjoni ta 'pont segmentali

Lifts u pożizzjonijiet segmenti prefabbrikati għal cantilever ibbilanċjat jew erezzjoni ta 'span-by-span.

Spiss jintuża ma 'girder ta' tnedija għal pontijiet ta 'medda kontinwa.

Installazzjoni ta 'girder tqil

Jimmaniġġja girders tal-kaxxa tal-azzar, girders komposti, jew travi tal-konkrit tqal li jaqbżu l-500 tunnellata.

Użat fil-kostruzzjoni tal-gverta tal-pont tal-kejbil jew tal-pont tas-sospensjoni.





Il-proċedura ta 'produzzjoni għal magna li ttella' pont ta '600 tunnellata tinvolvi bosta stadji, inkluż id-disinn, l-akkwist tal-materjal, il-fabbrikazzjoni, l-assemblaġġ, l-ittestjar, u l-kummissjonar. Hawn taħt hawn proċedura dettaljata pass-pass:

1. Disinn u Inġinerija
Analiżi tar-Rekwiżit: Iddetermina l-kapaċità tat-tagħbija (600 tunnellata), it-tul tal-firxa, l-għoli tal-irfigħ, u l-kundizzjonijiet operattivi.

Disinn strutturali: Immudellar CAD tal-girder prinċipali, appoġġ, sistema ta 'rfigħ, u sistemi idrawliċi \/ pnewmatiċi.

Sistemi mekkaniċi u elettriċi: Disinn ta 'winċi, muturi, sistemi ta' kontroll, u mekkaniżmi ta 'sigurtà.

Simulazzjoni u Validazzjoni: Analiżi tal-Element Finit (FEA) Biex tiżgura l-integrità strutturali taħt tagħbija.

2. Akkwist tal-materjal
Azzar b'qawwa għolja: Għal girders ewlenin, booms, u strutturi ta 'appoġġ.

Komponenti idrawliċi: pompi, ċilindri, valvi, u pajpijiet.

Sistemi elettriċi u ta 'kontroll: PLCs, sensuri, muturi, u kejbils.

Qafliet u bearings: boltijiet ta 'tensjoni għolja, pinnijiet, u bearings heavy-duty.

3. Fabbrikazzjoni tal-komponenti
A. Fabbrikazzjoni tal-girder prinċipali
Qtugħ u tiswir: Plasma CNC \/ qtugħ ta 'fjuwil ta' l-azzar ta 'l-azzar.

Iwweldjar: Iwweldjar bl-ark mgħaddas (SAW) għal ġonot ta 'saħħa għolja.

MACINING: Tħaffir u tħin għal toqob u konnessjonijiet tal-bolt.

Trattament tal-wiċċ: sandblasting u pittura għar-reżistenza għall-korrużjoni.

B. Struttura ta 'Appoġġ (saqajn \/ outriggers)
Fabbrikazzjoni ta 'appoġġ teleskopiku jew fiss b'mekkaniżmi ta' qfil.

Integrazzjoni ta 'ċilindri idrawliċi għall-aġġustament tal-għoli.

C. Sistema ta 'rfigħ
Assemblaġġ ta 'winċijiet, ħbula tal-wajer, u taljoli.

Installazzjoni ta 'ġakkijiet idrawliċi jew sistema ta' rfigħ sinkroniku.

D. Sistema Elettrika u ta 'Kontroll
Immuntar ta 'PLC, HMI, sensuri, u swiċċijiet tal-limitu.

Wajers u integrazzjoni mas-sistemi idrawliċi.

4. Assemblea
Assemblea tal-qafas tal-bażi: saqajn ta 'appoġġ għall-immuntar u stabbilizzaturi.

Installazzjoni tal-Girder Prinċipali: Tneħħi u tiżgura l-girder fuq appoġġ.

Sistemi mekkaniċi: Installazzjoni ta 'winċijiet, trolleys, u travi ta' rfigħ.

Integrazzjoni idrawlika u elettrika: Pompi ta 'konnessjoni, valvi, u pannelli ta' kontroll.

5. Ittestjar u Kontroll tal-Kwalità
Ittestjar tat-Tagħbija:

Test tat-tagħbija statika (1.25 × 600 tunnellata=750 tunnellata) biex tiċċekkja d-deformazzjoni.

Test tat-tagħbija dinamika (1.1 × 600 tunnellata=660 tunnellata) biex tissimula operazzjoni reali.

Ittestjar funzjonali:

Moviment ta 'trolley, irfigħ, u tnaqqis ta' operazzjonijiet.

Kontrolli tas-sistema ta 'waqfien u sigurtà ta' emerġenza.

Ittestjar mhux distruttiv (NDT): ultrasoniku, partiċella manjetika, jew spezzjoni tar-raġġi X ta 'weldjaturi kritiċi.

6. Kummissjonar u Kunsinna
Assemblea fuq il-post: It-trasport tal-komponenti lejn is-sit tal-kostruzzjoni u jerġa 'jġib.

Ittestjar finali: Kontrolli operattivi f'kundizzjonijiet reali.

Taħriġ tal-operatur: Proċeduri ta 'sigurtà u operazzjonali għall-utenti finali.

7. Manutenzjoni u Dokumentazzjoni
Preparazzjoni manwali: Manwali tal-utent, skedi ta 'manutenzjoni, u gwidi ta' soluzzjoni ta 'problemi.

Appoġġ ta 'wara l-bejgħ: assistenza teknika u provvista ta' spare parts.
