Krejn Pont Girder





Il-krejnijiet tal-pont b'raġġ wieħed huma komposti minn travi prinċipali, travi tat-tarf, mekkaniżmi ta' rfigħ (normalment paranki elettriċi), sistemi ta' kontroll elettriċi, mekkaniżmi operattivi, eċċ. L-istruttura ġenerali hija kompatta u tista 'taħdem bla xkiel fuq il-binarji fuq iż-żewġ naħat tal-fabbrika jew maħżen, li jkopri ż-żona operattiva kollha. Dan it-tagħmir huwa adattat għal workshops ta 'produzzjoni u ambjenti ta' ħażna li jeħtieġu spiss iġorru materjali ħfief.

Il-krejnijiet tal-pont b'raġġ wieħed għandhom struttura sempliċi, proċess ta 'manifattura sempliċi, u manutenzjoni konvenjenti. Id-disinn ħafif tiegħu jista 'jnaqqas ir-rekwiżiti li jifilħu t-tagħbija tal-fabbrika u huwa adattat għall-użu f'fabbriki żgħar u ta' daqs medju. Jista 'jiġi kkontrollat ​​minn mankijiet ta' l-art, kontrolli mill-bogħod mingħajr fili jew kabini, u l-operazzjoni hija konvenjenti u flessibbli biex tadatta għal ħtiġijiet operattivi differenti. Il-krejnijiet normalment jużaw teknoloġija ta 'regolazzjoni tal-veloċità tal-frekwenza varjabbli, li tista' tibda u tieqaf bla xkiel, tnaqqas l-impatt fuq it-tagħmir, tnaqqas il-konsum tal-enerġija, u ttejjeb l-effiċjenza tax-xogħol. Minħabba d-disinn b'raġġ wieħed, l-istruttura tagħha hija kompatta u tokkupa inqas spazju vertikali u orizzontali, li huwa adattat għall-użu f'fabbriki baxxi jew ambjenti bi spazju limitat. Mgħammar b'mezzi multipli ta 'protezzjoni tas-sigurtà, bħal swiċċijiet tal-limitu, protezzjoni ta' tagħbija żejda, u sistemi ta 'allarm tal-ħoss u tad-dawl biex jiżguraw is-sigurtà tal-proċess ta' operazzjoni.

3) Il-krejnijiet tal-pont b'girder wieħed jistgħu jiġu personalizzati skont il-ħtiġijiet speċifiċi tal-klijenti, inklużi piżijiet differenti ta 'rfigħ, tifrex, għoli ta' rfigħ, u funzjonijiet speċjali (bħal disinn kontra l-isplużjoni, disinn kontra r-riħ fuq barra, eċċ.). Il-manifattur se jiddisinja u jimmanifattura skont il-kundizzjonijiet tas-sit tal-klijent, ir-rekwiżiti tal-użu u l-fluss tal-proċess biex jipprovdi l-aktar soluzzjoni xierqa.

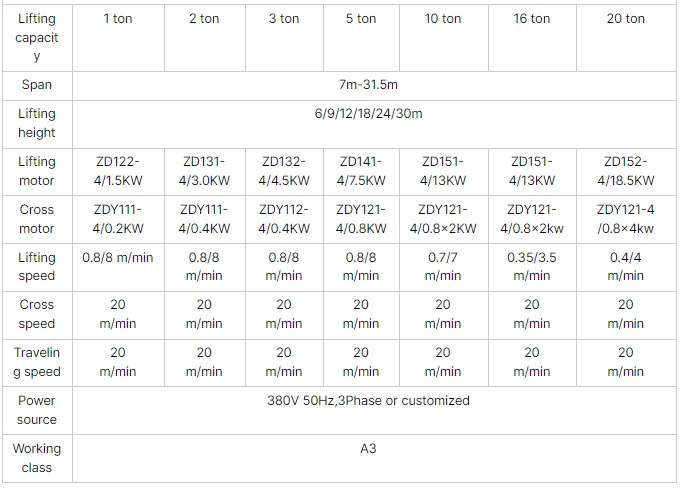

Garanzija: 1 Sena

Piż (KG): 4895 kg

Karatteristika:Bridge Crane

Kundizzjoni: Ġdida

Rated Lifting Moment: customizable

Max. Tagħbija ta 'rfigħ: 32 tunnellata, Kwalunkwe piż! piż tal-irfigħ huwa customizable

Span:7.5-31.5m, customizable

Vultaġġ: 220V/380V/415V jew skond id-domanda tiegħek

Applikazzjoni: Immanifatturat b'mod wiesa 'impjant

Mekkaniżmu ta 'rfigħ: Parank Elettriku tal-Ħabel tal-Wajer

Kapaċità ta 'rfigħ: Personalizzata

Metodu ta 'Kontroll: Art + Kontroll mill-bogħod

Għoli ta 'rfigħ: personalizzat







1.Raġġ ewlieni

1) Ir-raġġ prinċipali ġeneralment jadotta struttura f'forma ta 'kaxxa, li għandha qawwa għolja ta' liwi u riġidità tat-torsjoni u tista 'tiflaħ tagħbijiet kbar. Ir-raġġ prinċipali f'forma ta 'kaxxa huwa wweldjat minn pjanċi tal-azzar f'sezzjoni rettangolari jew kwadra magħluqa, b'saħħa għolja, adattata għal tagħbijiet tqal u spans kbar. Ir-raġġ ewlieni ta 'xi krejnijiet tal-pont ħfief b'raġġ wieħed jadotta struttura I-raġġ jew H-raġġ, li hija adattata għal piżijiet u spans ta' rfigħ ta 'daqs żgħir u medju. Din l-istruttura hija sempliċi u ħafifa, adattata għal proġetti kkontrollati bi spejjeż.

2) Ir-raġġ prinċipali normalment jadotta azzar tal-karbonju ta 'kwalità għolja jew azzar b'liga baxxa, b'saħħa għolja, weldjabbiltà tajba u durabilità, u jista' jiflaħ tagħbijiet tqal u użu frekwenti. Għal applikazzjonijiet speċifiċi, bħal ambjenti ta 'barra jew korrużivi, il-materjal tar-raġġ prinċipali jista' jiġi ttrattat bi trattament jew kisi speċjali kontra l-korrużjoni biex itejjeb id-durabilità tiegħu u r-reżistenza għall-għeja.

3) Id-disinn tar-raġġ prinċipali għandu jiġi ottimizzat skont il-parametri tal-piż tal-irfigħ tal-krejn, span, frekwenza operattiva, eċċ. Biex tiġi żgurata kapaċità suffiċjenti li ġġorr it-tagħbija taħt it-tagħbija ratata. Sabiex jiġi żgurat li l-krejn jibqa 'stabbli waqt it-tħaddim, id-disinn tar-raġġ prinċipali jeħtieġ li jqis il-proprjetajiet tal-liwi u tat-torsjoni biex tiġi evitata deformazzjoni eċċessiva li taffettwa l-operat tat-tròli. Ir-raġġ prinċipali normalment jadotta teknoloġija ta 'wweldjar ta' kwalità għolja biex jiżgura s-saħħa u l-istabbiltà ta 'kull weldjatura. Metodi ta 'wweldjar komuni jinkludu l-iwweldjar protett bil-gass, l-iwweldjar bl-ark, eċċ.

4) Waqt l-installazzjoni tal-krejn, ir-raġġ prinċipali huwa mqabbad mar-raġġ tat-tarf permezz ta 'boltijiet jew iwweldjar biex jifforma qafas integrali. Il-kwalità u l-eżattezza tal-konnessjoni huma kruċjali għat-tħaddim bla xkiel tal-magna kollha. Il-parti ta 'fuq jew t'isfel tar-raġġ prinċipali hija ġeneralment mgħammra b'korsa tal-ġirja għat-tròli, li fuqha t-tròli jimxi orizzontalment biex jinkiseb immaniġġjar preċiż tal-materjal.





Sistema ta 'rfigħ

1. Prinċipju ta 'ħidma tas-sistema ta' rfigħ

Is-sistema ta 'rfigħ tmexxi t-tanbur jew sprocket permezz tal-mutur, issuq l-istralċ u l-illaxkar tal-ħabel tal-wajer jew tal-katina, u mbagħad tikkontrolla l-irfigħ u t-tnaqqis tal-ganċ. Meta l-operatur joħroġ kmand permezz tal-manku jew il-kontroll mill-bogħod mingħajr fili, il-mutur jibda, jittrasmetti l-enerġija permezz tar-reducer, u t-tanbur idur biex issikka jew ħoll il-ħabel tal-wajer, u b'hekk jirrealizza l-irfigħ jew it-tnaqqis vertikali tal-oġġett.

2. Manutenzjoni u kura

Il-manutenzjoni u l-kura ta 'kuljum tas-sistema tal-irfigħ hija kruċjali biex tiġi estiża l-ħajja tas-servizz tat-tagħmir u tiġi żgurata s-sigurtà tal-operazzjoni.

Spezzjoni u sostituzzjoni ta 'ħbula tal-wajer jew ktajjen: Iċċekkja regolarment ix-xedd, il-ħbula miksura u d-deformazzjoni ta' ħbula jew ktajjen tal-wajer, u tibdilhom meta meħtieġ.

Lubrikazzjoni ta 'muturi u reducers: Il-gerijiet ġewwa muturi u reducers jeħtieġ li jiġu llubrikati regolarment biex jiżguraw tħaddim bla xkiel u jnaqqsu l-użu.

Manutenzjoni tal-brejk: Iċċekkja s-sensittività u l-użu tal-brejkijiet biex tiżgura li jistgħu jaħdmu b'mod effettiv f'sitwazzjonijiet ta 'emerġenza.

3.Tmiemġarr

Ir-raġġ tat-tarf huwa ġeneralment magħmul mill-azzar, bi struttura b'saħħitha u durabbli. Normalment ikun imqabbad mar-raġġ prinċipali permezz ta 'boltijiet jew iwweldjar, u konness mar-roti tal-mekkaniżmu tat-tħaddim tal-krejn biex jiżgura l-moviment bla xkiel tal-krejn. Il-komponenti ewlenin jinkludu:

1) Raġġ ta 'struttura ta' l-azzar: Il-korp tar-raġġ tat-tarf normalment jadotta struttura ta 'l-azzar f'forma ta' kaxxa jew f'forma ta 'I b'reżistenza suffiċjenti għall-liwi u t-torsjoni biex isostni l-piż tar-raġġ prinċipali u t-tagħbija tiegħu.

2) Roti tal-ġiri: Ir-roti huma installati fiż-żewġt itruf tar-raġġ tat-tarf, u r-roti jimxu tul il-binarju biex issuq it-tròli tal-krejn biex jaħdem. Ir-roti komuni huma azzar fondut jew roti tal-azzar falsifikati, li għandhom saħħa għolja u reżistenza għall-ilbies.

3) Apparat tas-sewqan: Xi drabi r-raġġ tat-tarf ikun mgħammar ukoll b'mutur tas-sewqan u reducer biex issuq direttament ir-roti biex iċċaqlaq il-krejn fuq il-binarju.

4.Mekkaniżmu tal-ivvjaġġar tal-krejn

Karatteristiċi tad-disinn tal-mekkaniżmu tat-tħaddim tal-krejn

1) Roti ta 'saħħa għolja:

Ir-roti tal-mekkaniżmu tat-tħaddim tal-krejn huma ġeneralment magħmula minn azzar fondut ta 'qawwa għolja jew azzar falsifikat, li huma mkessħa u ttemprati biex ikollhom reżistenza għolja għall-ilbies. Il-forma tar-rota hija ġeneralment struttura tonda jew b'rimm doppju biex tiżgura kuntatt tajjeb mal-binarju u tevita li l-krejn jinqala 'jew jiddevja fuq il-binarju.

2) Reducer ta 'preċiżjoni:

Ir-reducer jikkonverti r-rotazzjoni b'veloċità għolja tal-mutur f'output b'veloċità baxxa u bla xkiel adattat għat-tħaddim tal-krejn permezz ta 'sett ta' tagħmir ta 'preċiżjoni, li jiżgura l-intoppi u l-kontrollabbiltà tal-operazzjoni tat-tròli. Tipi komuni ta 'reducers huma reducers tal-irkaptu tad-dudu u reducers tal-ger planetarju.

3) Kontroll tal-veloċità tal-frekwenza varjabbli:

Il-mekkaniżmu tat-tħaddim tal-krejn ta 'xi krejnijiet moderni tal-pont b'raġġ wieħed huwa mgħammar b'sistema ta' kontroll tal-veloċità tal-frekwenza varjabbli. Billi taġġusta l-veloċità tal-mutur permezz tal-konvertitur tal-frekwenza, l-operatur jista 'jikkontrolla b'mod flessibbli l-veloċità operattiva tal-krejn, li hija partikolarment importanti f'tagħbija tqila jew operazzjonijiet ta' pożizzjonar preċiż.



5.Trolley mekkaniżmu li jivvjaġġa

Il-mekkaniżmu ta 'tmexxija tat-tròli jippermetti li t-tròli jimxi fid-direzzjoni laterali tul il-binarju tar-raġġ prinċipali permezz tax-xogħol ikkoordinat tal-mutur tas-sewqan, ir-reducer u l-grupp tar-roti biex jinkiseb pożizzjonament u tqandil preċiż tal-merkanzija.

1) Bidu tal-mutur:

Meta l-operatur jibda l-mekkaniżmu ta 'tħaddim tat-tròli, il-mutur jibda jaħdem, inaqqas il-veloċità u jżid it-torque permezz tar-reducer.

2) Operazzjoni tas-sistema ta 'trażmissjoni:

Il-mutur jittrasmetti l-qawwa lir-rota tas-sewqan permezz tar-reducer u x-xaft tat-trasmissjoni, u r-rota timxi tul il-binarju fuq ir-raġġ prinċipali.

3) Moviment tat-tròli:

Immexxi mill-mutur, il-qafas tat-tròli jimxi tul il-binarju tar-raġġ prinċipali flimkien mal-mekkaniżmu ta 'rfigħ biex iċċaqlaq il-parank jew il-merkanzija minn pożizzjoni għal oħra.

4) Kontroll tal-limitu:

Meta t-tròli jimxi lejn iż-żewġt itruf tar-raġġ prinċipali, is-swiċċ tal-limitu jiġi attivat biex iwaqqaf awtomatikament il-moviment tat-tròli biex jipprevjeni li t-tròli jinqala' jew jaħbat.



6.Rota tal-krejn

1Ir-roti tal-krejn jimxu fuq il-binarju permezz tas-sewqan bil-mutur jew il-prinċipju misjuq. Il-prinċipju operattiv tiegħu huwa kif ġej:

1) Drive bil-mutur:

Fil-mekkaniżmu tat-tħaddim tat-tròli jew il-mekkaniżmu tat-tħaddim tat-tròli, il-mutur isuq ir-rota tas-sewqan biex idawwar, u jiġġenera forza tas-sewqan biex il-krejn jimxi tul il-binarju. Ir-rota tas-sewqan tittrasmetti l-qawwa tal-mutur lir-rota permezz tas-sistema ta 'trażmissjoni (bħal r-reducer) biex tiżgura moviment bla xkiel.

2) Irrumblar tar-roti:

Ir-rota tirrombla tul il-binarju, u tqassam b'mod uniformi l-gravità tal-krejn fuq roti multipli, u b'hekk tnaqqas il-pressjoni tal-ġarr ta 'kull rota u tiżgura kuntatt tajjeb bejn ir-rota u l-binarju.

3) Limitu u brejk:

Meta r-rota tilħaq il-pożizzjoni tal-limitu tal-binarju, is-swiċċ tal-limitu jiġi attivat u r-rota tieqaf tirrumbla biex tevita li l-krejn jew it-tròli jaqbżu l-medda tal-binarji. Is-sistema tal-ibbrejkjar se tibda malajr wara li tieqaf l-operazzjoni biex tiżgura li r-rota tibqa 'fil-pożizzjoni predeterminata mingħajr jiżżerżqu inerzjali.

7. Krejn Ganċ

Is-snanar huma ġeneralment magħmula minn azzar falsifikat ta 'saħħa għolja, li għandu saħħa u toughness suffiċjenti biex jiflaħ tagħbijiet estremament kbar. Skont forom u funzjonijiet differenti, is-snanar huma prinċipalment maqsuma fil-kategoriji li ġejjin:

Ganċ wieħed: Dan huwa l-aktar tip komuni ta 'ganċ, bi struttura sempliċi, adattata għal operazzjonijiet ta' tagħbija ħafifa għal medja ta 'tagħmir ta' rfigħ ta 'daqs żgħir u medju. Ganċijiet singoli huma faċli biex jintużaw u adattati għall-biċċa l-kbira tax-xenarji ġenerali ta 'tqandil.

Ganċ doppju: Id-disinn tal-ganċ doppju għandu kapaċitajiet aħjar ta 'distribuzzjoni tat-tagħbija u huwa adattat għal tagħbijiet tqal. Jista 'jqassam it-tagħbija b'mod aktar uniformi, inaqqas l-istress f'punt wieħed, u jtejjeb is-sigurtà u l-istabbiltà.

Ganċ li jdur: Il-ganċ li jdur jista 'jdur liberament waqt l-operazzjonijiet ta' rfigħ, li huwa konvenjenti għall-aġġustament tad-direzzjoni tal-merkanzija u jnaqqas ir-riskju ta 'brim jew jixxengel waqt l-irfigħ. Dan it-tip ta 'ganċ ġeneralment ikun mgħammar b'swivel b'bearing.

Mutur

Il-muturi tal-krejnijiet tal-pont b'girder wieħed jintużaw prinċipalment fl-aspetti li ġejjin:

Mutur ta 'rfigħ: Dan huwa wieħed mill-muturi l-aktar kritiċi tal-krejn, responsabbli għall-irfigħ u t-tnaqqis tal-ganċ u l-merkanzija permezz ta' ħbula tal-wajer jew ktajjen. Il-mutur tal-irfigħ jeħtieġ li jkollu torque kbir u kapaċità tal-bidu biex ilaħħaq mal-irfigħ rapidu u l-ippożizzjonar preċiż tal-merkanzija. Il-mutur tal-irfigħ huwa ġeneralment mgħammar bi brejk biex jiżgura li l-ganċ ma jiżloqx meta jieqaf.

Mutur li jaħdem bil-karru: użat biex isuq il-krejn biex jimxi lonġitudinali tul il-binarju. Il-qawwa tal-mutur li jmexxi t-tròli tiġi trażmessa lir-roti tat-tròli permezz tar-reducer u l-mekkaniżmu ta 'trażmissjoni, sabiex il-krejn jimxi bla xkiel tul il-workshop jew il-binarju tas-sit tal-kostruzzjoni. Il-mutur li jaħdem bil-karru jeħtieġ li jkollu kapaċitajiet tajbin ta 'ibbrejkjar u aċċelerazzjoni u deċelerazzjoni biex jiżgura tħaddim sikur.

Mutur li jaħdem bil-karru: użat biex isuq it-tròli biex jimxi orizzontalment fuq ir-raġġ prinċipali biex jgħin lill-ganċ jilħaq iż-żona tax-xogħol b'mod preċiż. Il-mutur li jmexxi t-tròli normalment juża mutur ta 'qawwa iżgħar minħabba li l-kapaċità tat-tagħbija u d-distanza li tiċċaqlaq tat-tròli huma relattivament żgħar.

.

Sistema ta 'allarm tal-ħoss u tad-dawl u swiċċ tal-limitu

1) Kompożizzjoni tas-sistema tal-allarm tal-ħoss u tad-dawl:

Allarm tal-ħoss: jarmi sinjal tal-ħoss ta 'decibel għoli, komunement buzzer jew qanpiena, biex javża lill-persunal fl-ambjent operattiv.

Allarm tad-dawl: ġeneralment dawl ta 'twissija (bħal dawl aħmar, isfar jew aħdar), li jteptep biex iwissi.

Modulu ta 'kontroll: imqabbad mas-sistema operattiva tal-krejn permezz ta' ċirkwit ta 'kontroll. Meta l-krejn ikun fi stat speċifiku (bħal operazzjoni, limitu jew falliment), il-modulu ta 'kontroll jattiva s-sinjal ta' allarm.

2) Ir-rwol tas-swiċċ tal-limitu:

Prevjeni l-operat ta 'limitu żejjed: jipprevjeni li l-ganċ, it-tròli jew il-karozza tal-krejn ma jaqbżux il-medda operattiva sikura ddisinjata, u tevita ħabta jew derailment bejn it-tagħmir u l-istruttura.

Tagħmir ta 'protezzjoni awtomatiku: Wara li jinxtegħel is-swiċċ tal-limitu, it-tagħmir jintefa awtomatikament mingħajr intervent manwali mill-operatur, u jevita b'mod effettiv il-periklu ikkawżat minn tħaddim ħażin.

Ittejjeb l-eżattezza operattiva: Is-swiċċ tal-limitu jista 'jgħin lill-operatur jikkontrolla b'mod preċiż il-moviment tal-krejn, speċjalment f'operazzjonijiet b'rekwiżiti ta' rfigħ delikat jew sigurtà għolja.

10.Tagħmir tas-Sigurtà

1) Apparat ta 'protezzjoni ta' tagħbija żejda

L-apparat ta 'protezzjoni ta' tagħbija eċċessiva huwa wieħed mill-apparati tas-sigurtà tal-qalba tal-krejn. Jħoss il-piż tal-irfigħ biex jiżgura li l-oġġetti mtella' ma jaqbżux il-kapaċità massima tat-tagħbija tal-krejn. Il-funzjoni ewlenija tal-apparat ta 'protezzjoni ta' tagħbija żejda hija: meta l-piż tal-irfigħ jaqbeż il-valur tas-sigurtà stabbilit, l-apparat awtomatikament joħroġ allarm biex iħeġġeġ lill-operatur biex iwaqqaf l-irfigħ; jekk l-operatur jinjora t-twissija, is-sistema tista 'twaqqaf awtomatikament it-tħaddim tal-krejn biex tevita li l-operazzjoni ta' tagħbija żejda tikkawża ħsara fit-tagħmir jew inċidenti li jaqgħu.

2) Apparat kontra l-ħabta

Apparati kontra l-ħabta huma ġeneralment użati meta krejnijiet multipli qed joperaw fuq l-istess binarju biex jipprevjenu żewġ krejnijiet milli jaħbtu waqt it-tħaddim. L-apparat jimmonitorja d-distanza bejn il-krejnijiet permezz ta 'sensors. Meta ż-żewġ krejnijiet joqorbu, is-sistema awtomatikament tnaqqas jew tieqaf biex tiżgura distanza sigura.

3) Buffer

Il-buffer huwa installat fl-aħħar tat-tħaddim tat-tròli u l-karozza. Meta l-krejn jew it-tròli joqrob lejn it-tarf tal-binarju jew tagħmir ieħor, il-buffer jassorbi l-forza tal-impatt biex jipprevjeni li t-tagħmir jiġi mħassra serjament minn ħabta. Buffers huma ġeneralment maqsuma f'buffers tar-rebbiegħa u buffers idrawliċi, li jistgħu jnaqqsu b'mod effettiv l-impatt u l-ilbies ta 'partijiet mekkaniċi.

4) Brejkijiet

Il-brejkijiet jintużaw biex jikkontrollaw il-waqfien u ż-żamma tal-kwiet tal-partijiet li jiċċaqilqu tal-krejn (bħal ganċijiet, karretti, u trolleys). Tipi komuni ta 'brejkijiet jinkludu brejkijiet elettromanjetiċi u brejkijiet idrawliċi. Jistgħu jwaqqfu malajr il-partijiet li jaħdmu fil-każ ta 'qtugħ tad-dawl jew emerġenza biex jipprevjenu li l-ganċ jew il-merkanzija jaqgħu liberament. Barra minn hekk, il-brejkijiet jiżguraw li t-tagħmir jista 'jżomm il-pożizzjoni tiegħu b'mod stabbli meta jieqaf jaħdem biex jevita moviment aċċidentali tal-merkanzija.

5) Buttuna ta 'waqfien ta' emerġenza

Il-krejnijiet tal-pont b'raġġ wieħed normalment ikollhom buttuna ta 'waqfien ta' emerġenza fuq il-pannell tal-kontroll. Waqt it-tħaddim, jekk it-tagħmir jinstab li jkun anormali jew isseħħ emerġenza, l-operatur jista 'jgħafas il-buttuna ta' waqfien ta 'emerġenza biex immedjatament jaqta' l-provvista tal-enerġija u jwaqqaf it-tħaddim tal-krejn biex jiżgura s-sigurtà tat-tagħmir u l-persunal.

11.Modalità ta 'Kontroll

1) Sistema ta 'kontroll PLC

Is-sistema ta 'kontroll PLC (Kontrollur Loġiku Programmabbli) hija metodu avvanzat ta' kontroll ta 'awtomazzjoni li jikseb kontroll preċiż ta' kull azzjoni tal-krejn permezz ta 'programmazzjoni. Is-sistema PLC tista 'twettaq awtomatikament operazzjonijiet ta' rfigħ skond programmi stabbiliti minn qabel, u ġeneralment tintuża f'sitwazzjonijiet li jeħtieġu kontroll ta 'preċiżjoni għolja jew proċessi kumplessi.

2) Kontroll tal-konverżjoni tal-frekwenza

Il-kontroll tal-konverżjoni tal-frekwenza huwa metodu ta 'kontroll modern li prinċipalment jaġġusta l-veloċità tal-mutur tal-krejn permezz ta' konvertitur tal-frekwenza biex jinkiseb kontroll preċiż tat-tròli, tat-tròli u tal-veloċità tal-irfigħ. Il-kontroll tal-konverżjoni tal-frekwenza jista 'jikseb startjar bla xkiel, deċelerazzjoni u parkeġġ, inaqqas b'mod effettiv ix-xokk mekkaniku u t-tħawwid, u jtejjeb l-eżattezza u s-sigurtà tal-operat.

3) Kontroll tal-kabina

Il-kontroll tal-kabina huwa adattat għal ambjenti tax-xogħol ta 'span kbir, ta' frekwenza għolja u ta 'tagħbija tqila. L-operatur tal-krejn jinsab fil-kabina installata fuq ir-raġġ prinċipali u jikkontrolla l-moviment tal-krejn permezz ta 'joysticks, buttuni, eċċ Dan il-metodu huwa normalment użat f'sitwazzjonijiet ta' industrija tqila jew produzzjoni fuq skala kbira.

4) Kontroll fuq l-art

Il-kontroll tal-art huwa li jikkontrolla t-tħaddim tal-krejn fuq l-art permezz ta 'pannell operattiv jew stazzjon tal-buttuna. Dan il-metodu normalment itemm it-tħaddim tal-krejn permezz ta 'buttuni, mankijiet jew swiċċijiet tas-saqajn, u huwa adattat għal operazzjonijiet sempliċi ta' rfigħ.

5) Kontroll mill-bogħod mingħajr fili

Il-kontroll mill-bogħod mingħajr fili huwa metodu ta 'kontroll użat ħafna. L-operatur jikkontrolla mill-bogħod diversi operazzjonijiet tal-krejn permezz ta 'trasmettitur mingħajr fili. Is-sistemi ta 'kontroll mill-bogħod mingħajr fili ġeneralment jintużaw f'sitwazzjonijiet fejn l-operatur jeħtieġ li jżomm ċerta distanza mill-krejn, speċjalment f'ambjenti ta' temperatura għolja, imniġġsa u perikolużi.

Skeċċ









Struttura sempliċi u manutenzjoni konvenjenti: Il-krejn tal-pont b'raġġ wieħed jadotta struttura ta 'raġġ prinċipali waħda, b'disinn strutturali sempliċi u relattivament ftit partijiet, għalhekk l-installazzjoni, it-tiswija u l-manutenzjoni huma aktar faċli. L-istruttura sempliċi mhux biss tnaqqas l-ispiża tal-manutenzjoni tat-tagħmir, iżda tnaqqas ukoll il-possibbiltà ta 'falliment.

Piż ħafif u pressjoni mnaqqsa tal-bini: Il-krejn tal-pont b'raġġ wieħed għandu piż relattivament ħafif, li jista 'jnaqqas il-pressjoni fuq l-istruttura tal-fabbrika jew tal-bini. Speċjalment għal ħwienet tax-xogħol jew imħażen li jeħtieġu l-kapaċità li ġġorr it-tagħbija tal-istruttura tal-bini, il-krejn tal-pont b'raġġ wieħed huwa għażla ideali.

Ekonomija b'saħħitha: Minħabba l-istruttura sempliċi tagħha u inqas materjali, l-ispiża tal-manifattura tal-krejn tal-pont b'raġġ wieħed hija relattivament baxxa, li hija partikolarment adattata għal intrapriżi żgħar u ta 'daqs medju jew industriji ħfief. Barra minn hekk, l-ispejjeż tat-tħaddim u tal-manutenzjoni huma baxxi, u jagħmluha kost-effettiva ħafna.

Installazzjoni konvenjenti u okkupazzjoni ta 'spazju żgħir: Il-proċess ta' installazzjoni tal-krejn tal-pont b'raġġ wieħed huwa relattivament sempliċi u rapidu, u l-għoli tal-fabbrika u l-ispazju okkupat huma żgħar, li huwa adattat ħafna għal okkażjonijiet bi spazju limitat tal-fabbrika. Barra minn hekk, id-disinn tar-raġġ prinċipali tiegħu huwa kompatt, u spazju limitat jista 'jintuża għal operazzjonijiet ta' rfigħ effettivi.

5) Effiċjenza u preċiżjoni: Krejnijiet ta 'pont b'trave wieħed jistgħu jiksbu operazzjonijiet ta' rfigħ preċiżi permezz ta 'sistemi ta' kontroll moderni (bħal kontroll tal-konverżjoni tal-frekwenza, kontroll PLC), u jnaqqsu t-tħawwid tal-merkanzija waqt l-irfigħ permezz ta 'funzjonijiet ta' aċċelerazzjoni u deċelerazzjoni bla xkiel, u b'hekk itejbu l-effiċjenza tax-xogħol u l-eżattezza tal-irfigħ.





1) Manifattura: Il-krejnijiet tal-pont b'raġġ wieħed għandhom rwol importanti fl-industrija tal-manifattura, speċjalment fil-linji ta 'produzzjoni ta' diversi fabbriki. Jintużaw biex jittrasportaw u jerfgħu materja prima, prodotti nofshom lesti u prodotti lesti, li jgħinu biex awtomatizzati u jtejbu l-effiċjenza tal-proċessi tal-produzzjoni.

2) Magazzinaġġ u loġistika: Fil-qasam tal-magazzinaġġ u l-loġistika, il-krejnijiet tal-pont b'raġġ wieħed jgħinu fit-trasport, it-tagħbija u l-ħatt u l-ħażna ta 'oġġetti varji, u jtejbu l-effiċjenza tal-fatturat materjali tal-imħażen.

3) Kostruzzjoni: Il-krejnijiet tal-pont b'raġġ wieħed jintużaw prinċipalment għall-irfigħ ta 'materjali tal-kostruzzjoni, tagħmir, eċċ fil-kostruzzjoni. F'xi workshops tal-kostruzzjoni jew operazzjonijiet temporanji fil-beraħ, hija għażla ideali għal proġetti ta 'kostruzzjoni żgħar u ta' daqs medju.

4) Industrija metallurġika: Fl-industrija metallurġika, krejnijiet ta 'pont b'raġġ wieħed huma użati biex jerfgħu u flip materjali tal-metall tqil, pjanċi, kolji, eċċ., U spiss jintużaw fil-proċess tax-xogħol tal-workshops tal-ipproċessar.

5) Industrija tal-enerġija: Fil-workshops tal-produzzjoni jew substazzjonijiet tal-industrija tal-enerġija, il-krejnijiet tal-pont b'raġġ wieħed jintużaw biex jinstallaw, isewwi u jżommu tagħmir tal-enerġija biex jiżguraw it-tħaddim sikur tat-tagħmir.

6) Industrija Kimika: Fl-industrija kimika, krejnijiet tal-pont b'girder wieħed huma użati biex jerfgħu materja prima kimika, tagħmir u prodotti nofshom lesti, speċjalment f'ambjenti perikolużi u kumplessi. Huma kkontrollati mill-bogħod biex jiżguraw is-sigurtà tal-operazzjonijiet.

7) Industrija tal-karta: Fl-industrija tal-produzzjoni tal-karta, krejnijiet tal-pont b'girder wieħed huma wżati biex jittrasportaw rombli tal-karti, karta u tagħmir ta 'produzzjoni relatat, speċjalment fi proċessi ta' produzzjoni fuq skala kbira, li jistgħu jgħinu biex itejbu l-effiċjenza tal-produzzjoni.





1) Disinn u Ippjanar: Ikkomunika mal-klijenti biex tiddetermina l-piż tal-irfigħ, il-firxa, l-għoli tal-irfigħ, il-veloċità tat-tħaddim u parametri oħra tal-krejn. Uża softwer professjonali biex tfassal ir-raġġ prinċipali, ir-raġġ tat-tarf, il-mekkaniżmu operattiv, il-ganċ, il-mutur u komponenti oħra biex tiżgura s-saħħa u l-istabbiltà strutturali.

2) Preparazzjoni tal-Materjal: Ipprepara l-materjali meħtieġa għall-produzzjoni tal-krejn skont it-tpinġijiet tad-disinn. Materjali komunement użati jinkludu azzar, muturi, reducers, roti, binarji, kejbils, eċċ.

3) Qtugħ u Iwweldjar ta 'l-Azzar: Skont it-tpinġijiet tad-disinn, uża magni tat-tqattigħ CNC jew tagħmir ieħor tat-tqattigħ biex taqta' pjanċi ta 'l-azzar u sezzjonijiet ta' l-azzar biex tħejji l-materjali meħtieġa għar-raġġ prinċipali u tar-raġġ tat-tarf. Il-pjanċi tal-azzar maqtugħin huma wweldjati biex jiffurmaw struttura ta 'kaxxa jew I-beam. Ir-rekwiżiti tal-kwalità tal-iwweldjar huma għoljin u s-saħħa strutturali u l-istabbiltà għandhom ikunu garantiti. 4) Assemblaġġ: Arma l-komponenti bħall-mutur, ir-reducer, it-tanbur u l-ħabel tal-wajer skont ir-rekwiżiti tad-disinn. Installa l-ganċ, il-blokka tat-taljola u l-ħabel tal-wajer biex tiżgura s-sigurtà u l-kapaċità li ġġorr it-tagħbija tagħhom. Installa l-kejbils, il-komponenti elettriċi u l-kaxxa tal-kontroll fuq il-krejn skont ir-rekwiżiti tad-disinn biex tiżgura s-sigurtà elettrika tas-sistema. Installa l-mutur u debug it-tagħmir elettriku bħall-inverter, kontroll mill-bogħod u swiċċ tal-limitu. Iwweldja u immunta l-qafas tat-tròli u l-karozza, u installa l-mutur, ir-reducer u r-roti. Installa l-apparat tas-sewqan tat-tròli u l-karozza biex tiżgura l-intoppi u l-eżattezza tal-moviment orizzontali.

5) Trattament taż-żebgħa u kontra l-korrużjoni: Derust l-uċuħ kollha tal-metall biex tiżgura li l-wiċċ ikun nadif u ħieles mit-tniġġis. Roxx il-magna kollha b'kisja kontra l-korrużjoni biex tipproteġi d-durabilità tal-krejn f'ambjenti ħarxa.

6) Ittestjar u debugging

Test mingħajr tagħbija: Mexxi l-krejn għal test mingħajr tagħbija biex tivverifika jekk il-funzjonijiet kollha humiex normali, bħall-irfigħ, it-tħaddim, it-tagħmir tal-limitu, eċċ.

Test tat-tagħbija: Wettaq test tat-tagħbija ratata u test ta 'tagħbija żejda biex tiżgura l-istabbiltà u s-sigurtà tal-krejn fl-użu attwali.

7) Spezzjoni ta 'kwalità u aċċettazzjoni: Wettaq spezzjoni ta' kwalità komprensiva tal-istruttura tal-krejn, is-sistema elettrika, it-tagħmir tas-sigurtà, eċċ. Biex tiżgura li l-indikaturi tekniċi kollha jissodisfaw ir-rekwiżiti. Wara l-installazzjoni u l-ikkummissjonar fis-sit tal-klijent, il-klijent jaċċetta t-tagħmir biex jiżgura li t-tagħmir jissodisfa l-bżonnijiet tagħhom.

8) Ippakkjar u kunsinna

Żarma l-komponenti ewlenin tal-krejn, ippakkjahom separatament u ħu protezzjoni tajba tat-trasport. Irranġa t-trasport biex iwassal it-tagħmir lejn is-sit tal-klijent għall-installazzjoni u l-ikkummissjonar fuq il-post.













Spezzjoni tal-Materjal

Spezzjoni ta 'Kwalità: Spezzjoni ta' kwalità stretta titwettaq fuq il-materja prima mixtrija biex jiġi żgurat li jissodisfaw ir-rekwiżiti tad-disinn u l-istandards nazzjonali.

Ħażna tal-Materjal: Materjali kwalifikati jinħażnu skont il-klassifikazzjoni biex jipprevjenu l-korrużjoni jew il-ħsara.

Qtugħ u Formazzjoni

Qtugħ tal-Azzar: Uża qtugħ tal-plażma, qtugħ bil-lejżer jew qtugħ tal-fjammi u teknoloġiji oħra biex tnaqqas l-azzar skont id-daqs tat-tpinġija tad-disinn.

Ipproċessar tal-iffurmar: Ifforma l-pjanċa tal-azzar permezz ta 'liwi, irrumblar, iwweldjar u proċessi oħra biex timmanifattura r-raġġ prinċipali, ir-raġġ tat-tarf u partijiet strutturali oħra.

Iwweldjar

Iwweldjar tal-Komponent: Il-partijiet tal-azzar maqtugħin u ffurmati huma wweldjati fl-istrutturi ewlenin bħar-raġġ prinċipali, ir-raġġ tat-tarf u t-tròli. Il-proċess tal-iwweldjar jeħtieġ li jiġi kkontrollat ​​b'mod strett biex jiżgura s-saħħa strutturali u l-kwalità tal-iwweldjar.

Spezzjoni tal-Weldjatura: Uża teknoloġija ta 'ttestjar mhux distruttiv (bħal ittestjar ultrasoniku, ittestjar radjografiku) biex tispezzjona l-weldjaturi biex tiżgura li ma jkunx hemm xquq jew difetti oħra.

Makkinar

Makkinar ta 'preċiżjoni: Makkinar ta' preċiżjoni jitwettaq fuq il-komponenti ewlenin tal-krejn, bħal settijiet ta 'roti, sedili li jġorru, taljoli, eċċ., Biex tiġi żgurata l-eżattezza dimensjonali u l-kwalità tal-wiċċ tagħhom.

Assemblaġġ tal-magna kollha

Assemblaġġ ġenerali: Fuq il-bażi tal-assemblaġġ minn qabel, titwettaq l-assemblaġġ ġenerali tal-krejn, inkluża l-installazzjoni finali tar-raġġ prinċipali, tar-raġġ tat-tarf, mekkaniżmu ta 'rfigħ, mekkaniżmu tal-mixi, eċċ.

Kummissjonar u ttestjar

Taħt kundizzjonijiet dinamiċi, il-prestazzjoni operattiva tal-krejn hija ttestjata, inkluż l-ittestjar tal-irfigħ, il-mixi, l-istering u funzjonijiet oħra. Id-daqs ġenerali tal-krejn tal-pont immuntat jiġi kkontrollat ​​biex jiġi żgurat li d-dimensjonijiet kollha jissodisfaw ir-rekwiżiti tad-disinn.

Trattament tal-bexx u kontra l-korrużjoni

Trattament tal-wiċċ Tneħħija tas-sadid: Tneħħija tas-sadid fuq il-wiċċ tal-krejn, metodi komuni jinkludu sandblasting, pickling, eċċ Primer bexx: Spray primer kontra l-korrużjoni fuq il-wiċċ ittrattat biex jipprevjeni l-ossidazzjoni u l-korrużjoni tal-metall. Bexx ta 'topcoat Sprejjar tal-kulur: Spray topcoat skond il-ħtiġijiet tal-klijenti jew standards ta' l-industrija biex jagħti lill-krejn effett protettiv u dekorattiv. Immarkar: Wara l-bexx, immarka l-informazzjoni ta 'identifikazzjoni tal-krejn skont l-ispeċifikazzjonijiet, bħal mudell, tagħbija ratata, eċċ.

Fabbrika u installazzjoni

Ippakkjar u trasport

Protezzjoni tal-ippakkjar: Ippakkja b'mod protettiv il-komponenti ewlenin tal-krejn biex tevita ħsara waqt it-trasport. Arranġament ta 'trasport: Skont id-daqs tat-tagħmir u l-kundizzjonijiet tat-trasport, agħżel metodu ta' trasport adattat biex tittrasporta l-krejn lejn is-sit tal-klijent.

Aċċettazzjoni u kunsinna

Aċċettazzjoni tal-klijent

Aċċettazzjoni fuq il-post: Il-klijent iwettaq aċċettazzjoni fuq il-post tal-krejn skont ir-rekwiżiti tal-kuntratt u l-ispeċifikazzjonijiet tekniċi biex jiċċekkja l-prestazzjoni u l-kwalità tat-tagħmir.

Rettifika tal-problema: Jekk jinstabu xi problemi, il-manifattur jeħtieġ li jirrettifikahom fil-ħin biex jiżgura li t-tagħmir jissodisfa bis-sħiħ ir-rekwiżiti tal-klijent. Kunsinna u użu Taħriġ ta 'tħaddim: Il-manifattur ġeneralment iħarreġ lill-operaturi tal-klijent biex jiżgura li jkunu jistgħu joperaw il-krejn b'mod korrett u sikur.
