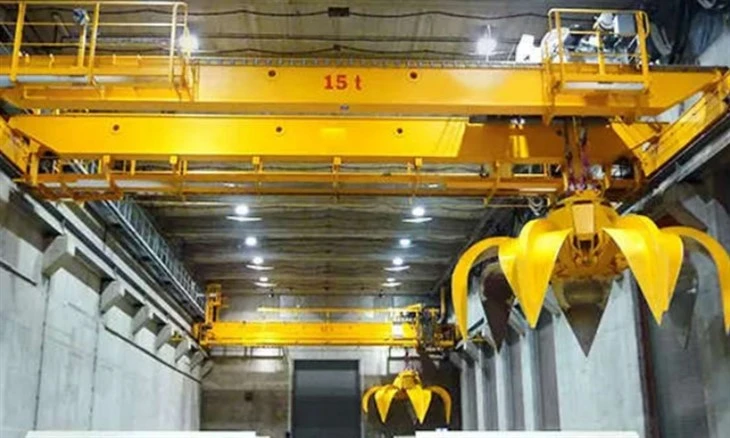

Krejn bil-barmil tal-clamshell



Il-krejn bil-barmil tal-clamshell huwa soluzzjoni ta 'rfigħ u immaniġġjar tal-materjal effiċjenti ħafna ddisinjata għat-tagħbija u l-ħatt ta' materjal bl-ingrossa. Huwa użat ħafna f'portijiet, tarznari, siti tal-kostruzzjoni, operazzjonijiet tal-minjieri, u faċilitajiet industrijali biex jimmaniġġjaw materjali bħal ramel, żrar, faħam, qamħ, ruttam tal-metall, u prodotti oħra tal-massa.

Mgħammar b'kontenut ta 'clamshell durabbli u ta' prestazzjoni għolja, din il-krejn tiżgura immaniġġjar ta 'materjal veloċi, preċiż u affidabbli, titjib tal-effiċjenza operazzjonali u l-produttività.

Huwa użat ħafna f'portijiet, tarznari, siti tal-kostruzzjoni, industriji tal-minjieri, u impjanti tal-enerġija biex jimmaniġġjaw materjali bħal ramel, żrar, faħam, qamħ, u ruttam tal-metall. Mgħammar b'kontenut durabbli u ta 'prestazzjoni għolja, din il-krejn tiżgura tagħbija, ħatt u stivar effiċjenti u preċiż ta' materjali bl-ingrossa.

Komponent tal-qalba: magna, mutur, irkaptu
Post tal-Oriġini: Henan, iċ-Ċina
Garanzija: 1 sena
Piż (kg): 2200 kg
Vidjow li joħroġ mill-ispezzjoni: ipprovdut
Rapport tat-Test tal-Makkinarju: Ipprovdut
Isem tal-Prodott: Krejn ta 'l-Overhead tal-Barmil
Karatteristiċi: Applikazzjoni ħafna f'diversi postijiet
Qawwa: 380V 50Hz 3P jew skont it-talba tiegħek
Standard: Standard Ċiniż
Dmir tax-xogħol: A6 ~ A8
Apparat ta 'Sigurtà: Limitu ta' tagħbija żejda, swiċċ tal-limitu, eċċ

1.Main Beam

1) Kostruzzjoni ta 'azzar b'qawwa għolja: Magħmul minn Q345B, Q355B, jew azzar ekwivalenti ta' tensjoni għolja għal durabilità u kapaċità li ġġorr it-tagħbija.
2) Disinn strutturali ottimizzat: Iddisinjat bl-użu ta 'analiżi ta' elementi finiti (FEA) biex tiżgura saħħa għolja b'piż imnaqqas.
3) Tul u Kapaċità Customizable: Disponibbli f'tulijiet differenti u kapaċitajiet ta 'tagħbija biex jissodisfaw diversi bżonnijiet operattivi.
4) Kisi reżistenti għall-korrużjoni: Kisi u trattamenti speċjali jipproteġu kontra kundizzjonijiet ambjentali ħorox, inklużi ambjenti tal-baħar u industrijali.
5) Integrazzjoni bla xkiel: Iddisinjata biex takkomoda sistemi idrawliċi, elettriċi u mekkaniċi, li tiżgura tħaddim bla xkiel tal-barmil tal-klamshell.





2. Sistema ta 'lifting

1) Mekkaniżmu ta 'l-irfigħ
Sistema tal-Winch: Powered minn muturi elettriċi jew idrawliċi. Jipprovdi veloċità għolja ta 'rfigħ u forza ta' ġbid qawwija għal tagħbijiet tqal.
Ħabel tal-wajer u tanbur: Magħmul minn kejbils tal-azzar ta 'saħħa għolja għad-durabilità. Imgeżwer madwar tanbur kanal biex jipprevjeni li l-ħabel jiżloq u jilbes.
2) Clamshell Bucket Lifting & Control
Sistema ta 'ħabel doppju jew ta' ħabel waħdieni: Sistema ta 'ħabel doppju: tipprovdi stabbiltà u kontroll aħjar, użati b'mod komuni fil-vapuri tal-ħatt u l-krejnijiet tal-port.
Sistema ta 'ħabel waħda: aktar sempliċi u użata fi krejnijiet ta' kapaċità iżgħar.
Mekkaniżmu tal-Ftuħ u tal-Għeluq: Ċilindri idrawliċi jew attwaturi elettriċi jippermettu kontroll preċiż fuq il-moviment tal-barmil. Jinfetaħ il-ħtif u d-dumping tal-materjal lixx.



3.endġarr

1) Kostruzzjoni ta 'saħħa għolja - magħmula minn pjanċi tal-azzar iwweldjati jew strutturi tat-tip kaxxa għal durabilità u kapaċità li ġġorr it-tagħbija.
2) Magni ta 'preċiżjoni - jiżgura allinjament preċiż tar-roti u unitajiet ta' sewqan għal moviment lixx.
3) Sistema ta 'sewqan integrata - mgħammra b'muturi, gearboxes, u roti biex tipprovdi moviment ikkontrollat.
4) Reżistenza Kontra l-Wear & Korrużjoni - Trattata b'kisi kontra l-ħakma għal ħajja estiża, speċjalment f'ambjenti ħarxa bħal portijiet u siti tal-minjieri.
5) Mekkaniżmi ta 'Sigurtà - Karatteristiċi ta' sistemi ta 'lqugħ, swiċċijiet ta' limitu, u sensuri kontra l-kolliżjoni biex jipprevjenu inċidenti.

4. Mekkaniżmu tal-ivvjaġġar tal-kranna

1) sistema tar-roti
Roti tal-azzar iffalsifikati: Materjal ta 'saħħa għolja għal durabilità u tagħbijiet tqal.
Roti bil-flanged wieħed jew b'żewġ flanged: jiżgura moviment bla xkiel tul il-ferrovija.
Bearings ta 'preċiżjoni: Inaqqas il-frizzjoni u ttejjeb il-ħajja operattiva.
2) Sistema tas-sewqan
Muturi elettriċi jew idrawliċi: Jipprovdi moviment ikkontrollat ​​u torque.
Gearbox & Trasmissjoni: Jikkonverti l-enerġija tal-mutur għal veloċità u torque ottimizzati.
Drive ta 'frekwenza varjabbli (VFD): Jippermetti aċċellerazzjoni bla xkiel, deċellerazzjoni, u kontroll tal-veloċità.
3) Sistema tal-Ferrovija u tal-Binarji
Binarji fissi jew mobbli: Iddisinjati bbażati fuq it-tip ta 'krejn u l-bżonnijiet operattivi.
Sistema ta 'Allinjament tal-Ferrovija: Tiżgura moviment preċiż u tipprevjeni d-derailment.
Materjali reżistenti għall-ilbies: Iżżid il-lonġevità f'applikazzjonijiet heavy-duty.
4) Sistema ta 'Ibbrejkjar u Sigurtà
Brejkijiet elettromanjetiċi jew idrawliċi: Jiżgura waqfien u pożizzjonament sigur.
Sensers kontra l-kolliżjoni: jipprevjeni inċidenti f'ambjenti b'ħafna cranne.
Swiċċijiet tal-Limitu: Iwaqqaf il-krejn fil-punti endiljati awtomatikament.
Shock Absorbers & Buffers: Inaqqas il-forzi tal-impatt meta jilħqu l-limiti tal-ivvjaġġar.

5.Trolley Mekkaniżmu li jivvjaġġa

1) Qafas tat-Trolley: Struttura ta 'l-azzar b'qawwa għolja ddisinjata biex tiflaħ għal tagħbijiet dinamiċi. Tisħiħ is-sistema ta' l-irfigħ, il-mutur u l-kontrolli tal-barmil tal-klamshell.
2) Sistema tar-roti: Roti tal-azzar iffalsifikati għal kapaċità ta 'tagħbija għolja u ħajja twila ta' ħajja. Ir-roti flanged għal trolleys immuntati fuq il-ferrovija biex jiżguraw allinjament xieraq.Self-lubrikating bearings biex jimminimizzaw il-frizzjoni u l-ilbies.
3) Sistema tas-sewqan
Drive tal-mutur elettriku: Jipprovdi enerġija għall-moviment tat-tròli.
Gearbox & Transmission System: tikkonverti l-enerġija tal-mutur f'moviment ikkontrollat.
Drive tal-frekwenza varjabbli (VFD): tippermetti aċċellerazzjoni bla xkiel, deċellerazzjoni, u aġġustament tal-veloċità.

6.Crane Wheel

1) Rota b'filġja waħda: Użata għal sistemi ta 'ferrovija ggwidati fil-krejnijiet tal-irfid u tal-pont. Jipprovdi stabbiltà għolja filwaqt li jippermetti moviment laterali kkontrollat.
2) Roti bil-flanged doppju: Komuni fil-krejnijiet ġenerali u tal-irfid biex jipprevjenu derailment.ideal għal applikazzjonijiet li jeħtieġu allinjament ferrovjarju strett.
3) Roti tal-wiċċ ċatt (l-ebda flanġ): tipikament użati fi krejnijiet tal-gomma jew tat-tip tat-tkaxkir. Xogħlijiet b'sistemi ta 'gwida indipendenti għal moviment flessibbli.
4) Roti personalizzati u speċjali: Disinni għax-xejn jew mgħawġa għal applikazzjonijiet speċjalizzati. Roti mdejqa u grooved għal ambjenti estremi.

7.Crane Grab

1) Iddrawliku Clamshell Grab: Imħaddem minn ċilindri idrawliċi għal kontroll preċiż. Tirrikorri provvista ta 'enerġija idrawlika mill-krejn jew sors estern.
2) Grab Mechanical Clamshell: Jaħdem b'sistema ta 'żewġ ħabel jew b'erba' ħabel bl-użu tal-mekkaniżmu ta 'l-irfigħ tal-krejn. Id-dewwim għal immaniġġjar ta' materjal ta 'kapaċità għolja f'portijiet u żoni ta' ħażna bl-ingrossa. Użat għal ħbub, faħam, faħam, minerali, u ruttam tal-metall.
3) Electro-idrawliku Clamshell Grab: Tgħaqqad il-kontroll idrawliku ma 'enerġija elettrika għal operazzjoni lixxa u effiċjenti. Dawk użati fil-vapuri tal-ħatt, krejnijiet tal-ħakma, u faċilitajiet ta' immaniġġjar tal-materjal.
4) Qabda tal-qoxra tal-larinġ (għal materjali irregolari): Iddisinjat għal ruttam tal-metall, skart, u materjali tal-massa irregolari. Tisħiħ tined multipli minflok qxur tal-barmil lixxi.

8.Motor

1) Motor li jtella '(għall-irfigħ u t-tnaqqis): mutur elettriku b'qawwa għolja b'sistema ta' ibbrejkjar għall-irfigħ ta 'tagħbijiet tqal.Works b'sistemi ta' barmil idrawliċi jew mekkaniċi ta 'Clamshell. Kontrollati permezz ta' drive ta 'frekwenza varjabbli (VFD) għal tħaddim bla xkiel.
Tipi komuni: mutur tal-gaġġa tal-iskojjattlu mhux sinkroniku, mutur tar-rotor tal-feriti.
2) Mutur li jivvjaġġa trolley (għal moviment orizzontali): jiċċaqlaq it-tròli u l-barmil tal-clamshell tul ir-rispons ewlieni tal-veloċità.
Tipi komuni: mutur ta 'induzzjoni bi tliet fażijiet, mutur servo.
3) Motor li jivvjaġġa bil-krejn (għal moviment lonġitudinali): poteri l-vaguni tat-tarf u r-roti mmuntati bil-ferrovija għall-moviment tal-krejn. Imqabbad bi brejkijiet, swiċċijiet tal-limitu, u protezzjoni ta 'tagħbija żejda. Użati fil-krejnijiet tal-irfid, krejnijiet ta' l-għoli, u ħatt tal-vapuri.
4) Mutur idrawliku (għal grabs idrawliċi tal-klamshell): Użat fil-bramel elettro-idrawliku tal-klamshell għal kontroll aħjar tal-qabda. Jippruvaw l-enerġija għal ċilindri idrawliċi għall-ftuħ u l-għeluq.Works f'ambjenti ħorox b'sistemi ta 'żejt bi pressjoni għolja.

9. Sistema ta 'allarm u dawl tad-dawl u swiċċ tal-limitu

1) Sistema ta 'allarm tal-ħoss u tad-dawl
Is-sistema ta 'allarm tal-ħoss u tad-dawl hija mfassla biex twissi lill-persunal fiż-żona tax-xogħol tal-krejn dwar perikli, movimenti jew sitwazzjonijiet ta' emerġenza potenzjali.
2) Limitu ta 'swiċċijiet ta' krejn bil-barmil tal-clamshell
L-iswiċċijiet tal-limitu huma apparati elettromekkaniċi li jikkontrollaw u jirrestrinġu l-movimenti tal-krejn biex jipprevjenu l-ivvjaġġar żejjed, il-ħabtiet u l-operazzjonijiet mhux siguri.

10. Apparat tas-Safezza

1) Sistema ta 'protezzjoni ta' tagħbija żejda: tipprevjeni li l-krejn jitneħħa tagħbijiet lil hinn mit-tagħbija tax-xogħol sikura tagħha (SWL).
2) Swiċċijiet tal-Limitu: Jipprevjeni l-ivvjaġġar żejjed, il-ħabtiet, u l-movimenti mhux siguri.
3) Sistema kontra l-kolliżjoni: Tipprevjeni kolliżjonijiet bejn krejnijiet jew strutturi fi spazji tax-xogħol maqsuma.
4) Sistema ta 'waqfien ta' emerġenza: tippermetti lill-operatur iwaqqaf immedjatament il-krejn f'każ ta 'emerġenza.
5) Allarm tal-veloċità tar-riħ (għal krejnijiet ta 'barra): jipproteġi l-krejn milli jaħdem fi rjieħ qawwija li jistgħu jikkawżaw instabilità.

11. Modalità Kontrol

1) Kontroll tal-pendent (kontroll bil-fili): L-operatur jikkontrolla l-krejn bl-użu ta 'kontrollur pendent bil-fili konness mal-krejn. Użat tipikament għal krejnijiet żgħar sa medji fejn l-operatur jeħtieġ li jimxi maġenb il-krejn.
2) Kontroll mill-bogħod mingħajr fili: L-operatur juża frekwenza tar-radju (RF) jew kontroll mill-bogħod Bluetooth biex jikkontrolla l-krejn minn distanza.ideal għal operazzjonijiet fuq skala kbira, portijiet, u siti ta 'kostruzzjoni fejn il-mobilità hija kruċjali.
3) Kontroll tal-kabina (Operatur tal-Kabina): L-operatur qiegħed ġewwa kabina ta 'kontroll elevata mwaħħla mal-krejn. Komuni fil-vapuri tal-ħatt, krejnijiet tal-irfid, u krejnijiet industrijali ta' kapaċità għolja.
4) Kontroll awtomatiku u semi-awtomatiku: Il-krejn jopera bl-użu ta 'movimenti pprogrammati minn qabel u sistemi ta' awtomazzjoni. Użati f'amministrazzjoni ta 'massa b'effiċjenza għolja, imħażen awtomatizzati, u terminali tal-port intelliġenti.

12.Sketch

1) Effiċjenza għolja fl-immaniġġjar tal-materjal bl-ingrossa
Tagħbija u Ħatt Quick - Il-barmil Clamshell jista 'jieħu volumi kbar ta' materjal f'ċiklu wieħed, u jnaqqas il-ħin tal-immaniġġjar.
2) Immaniġġjar tal-materjal versatili
Immaniġġja materjali varji - ideali għal ramel, żrar, faħam, minerali, fertilizzanti, qamħ, ruttam tal-metall, u aktar.
3) żieda fis-sigurtà u skart tal-materjal imnaqqas
Tnaqqas it-tixrid tal-materjal - Id-disinn magħluq tal-barmil Clamshell jipprevjeni telf ta 'materjal waqt l-irfigħ u t-trasport.
4) Disinn qawwi u durabbli
Kostruzzjoni heavy-duty - mibnija b'azzar ta 'saħħa għolja biex tiflaħ materjali mhux maħduma u li joborxu.
5) manutenzjoni kosteffikaċi u baxxa
Spejjeż operattivi mnaqqsa - inqas xogħol meħtieġ, u immaniġġjar tal-materjal effiċjenti jfisser spejjeż aktar baxxi għal kull tunnellata.
6) Modi ta 'tħaddim multipli
Manwal, semi-awtomatiku, u kompletament awtomatiku - jista 'jitħaddem manwalment, mill-bogħod, jew integrat f'sistema awtomatizzata.

1. Port & Marine Industry
Vapuri tat-tagħbija u tal-ħatt - jimmaniġġja b'mod effiċjenti l-faħam, il-minerali tal-ħadid, il-fertilizzanti, il-ħbub, u materjali tal-kostruzzjoni minn vapuri tal-merkanzija.
2. Minjieri u barrieri
Immaniġġjar ta 'materja prima - jiċċaqlaq ġebla mgħaffġa, ramel, żrar, u minerali fis-siti tal-minjieri.
3. Industrija tal-kostruzzjoni
Skavar & Earthmoving - Użat għat-tħaffir u l-irfigħ tal-ħamrija, tar-ramel, u taż-żrar f'siti ta 'kostruzzjoni.
4. Mills tal-azzar u industrija tal-metall
Immaniġġjar ta 'ruttam tal-metall - jiċċaqlaq ruttam tal-ħadid, azzar, u aluminju għal fran li jdub.
5. Ġestjoni tal-Iskart u Riċiklaġġ
Immaniġġjar ta 'skart solidu - Tneħħi u tiċċaqlaq skart industrijali u muniċipali f'siti ta' rimi.
6. Impjanti tal-enerġija u industrija tal-bijomassa
Immaniġġjar tal-faħam fl-impjanti tal-enerġija termali - jitma 'faħam mill-ħażniet għal ċinturini tal-ġarr għall-produzzjoni tal-enerġija.

1. Disinn u Inġinerija
Analiżi tar-Rekwiżit - Iddetermina l-kapaċità tal-krejn, l-għoli tal-irfigħ, il-medda, iċ-ċiklu tad-dazju, u l-kundizzjonijiet ambjentali.
Disinn Strutturali - Inġiniera joħolqu mudelli 3D u tpinġijiet tekniċi bl-użu tas-softwer CAD.
Kalkoli tat-tagħbija u tal-istress - Analiżi tal-Element Finit (FEA) tiżgura l-integrità u s-sigurtà strutturali.
Disinn tas-Sistema Elettrika u ta 'Kontroll - Ippjana l-mutur, il-wajers, PLC, kontroll mill-bogħod, u karatteristiċi ta' awtomazzjoni.
2. Preparazzjoni u qtugħ tal-materjal
Għażla ta 'l-azzar - Q235 ta' kwalità għolja, Q345, jew azzar tal-liga huma magħżula għall-istruttura tal-krejn.
Qtugħ u tiswir - Qtugħ tal-plażma CNC, qtugħ tal-lejżer, jew qtugħ tal-fjammi jintuża biex jifforma pjanċi tal-azzar.
Ipproċessar tat-Tarf - Tħaffir u Tħin Ipprepara l-partijiet tal-azzar għall-iwweldjar.
3. Iwweldjar u fabbrikazzjoni
Iwweldjar tal-istruttura ewlenija - Welders jiġbru r-raġġ prinċipali, vaguni tat-tarf, qafas tat-trolley, u barmil tal-ħakma.
Ittestjar mhux distruttiv (NDT) - Testijiet ultrasoniċi u tar-raġġi X Iċċekkja għal difetti ta 'wweldjar.
Trattament ta 'ħelsien mill-istress - L-istruttura hija kkurata bis-sħana biex tneħħi t-tensjonijiet interni.
4. Magni u trattament tal-wiċċ
Magni ta 'Preċiżjoni - Magni CNC jipproċessaw kaxex tal-gerijiet, roti, xaftijiet, u housings bil-mutur.
Sandblasting - Tneħħi s-sadid u l-impuritajiet minn uċuħ tal-azzar.
Kisi kontra l-korrużjoni - Żebgħa tal-primer u tal-polyurethane huma applikati għar-reżistenza għat-temp.
5. Assemblea tas-Sistema Elettrika
Installazzjoni tal-Motor & Gearbox - Muturi tal-irfigħ, muturi tal-ivvjaġġar, u reducers huma mmuntati.
Setup tal-pannell tal-wajers u tal-kontroll - komponenti elettriċi bħal kuntatturi, inverters, PLCs, u swiċċijiet tal-limitu huma installati.
Apparat ta 'sigurtà - Limitaturi ta' tagħbija żejda, sistemi ta 'waqfien ta' emerġenza, u allarmi huma konnessi.
6. Assemblea Finali u Spezzjoni tal-Kwalità
Assemblaġġ tal-istruttura tal-krejn - Ir-raġġ ewlieni, il-vaguni tat-tarf, it-trolley, u l-barmil tal-ħakma huma mmuntati.
Allinjament u Kalibrazzjoni - Il-krejn huwa ttestjat għal moviment bla xkiel u bilanċ tat-tagħbija.
Ittestjar tat-Tagħbija - Testijiet ta 'tagħbija statika u dinamika Ivverifika l-kapaċità ta' rfigħ u l-prestazzjoni.
Spezzjoni Finali - L-inġiniera jwettqu kontrolli tal-funzjonalità, is-sigurtà u d-durabilità.
7. Ippakkjar u Kunsinna
Żarmar għat-trasport - Komponenti kbar huma separati għal tbaħħir faċli.
Miżuri ta 'prevenzjoni tas-sadid - Il-partijiet huma miksija b'żejt protettiv biex jipprevjenu s-sadid.
Ippakkjar sigur - Komponenti tqal huma ppakkjati fi frejms tal-azzar jew każijiet tal-injam.
Loġistika tat-Tbaħħir - Il-krejnijiet jinġarru permezz ta 'trakkijiet, kontenituri, jew trasportaturi ta' breakbulk.
8. Installazzjoni u Kummissjonar
Assemblea fuq il-post - Il-krejn huwa installat fil-faċilità tal-klijent jew fit-terminal tal-port.
Ittestjar u Aġġustamenti - Aġġustamenti finali għal muturi, sistemi ta 'kontroll, u apparat ta' sigurtà.
Taħriġ tal-Operaturi - Il-klijenti jirċievu taħriġ fuq tħaddim u manutenzjoni siguri.
Appoġġ ta 'wara l-bejgħ - Appoġġ tekniku kontinwu, provvista ta' spare parts, u servizzi ta 'manutenzjoni.



Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-iwweldjar. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata ta 'netwerking tat-tagħmir tilħaq 95%. Ġew użati 32 linji ta 'wweldjar, 50 huma ppjanati li jiġu installati, u r-rata ta' awtomazzjoni tal-linja ta 'prodotti kollha laħqet 85%.
