X'inhu MH Type Box Single Girder Gantry Crane?

AnKaxxa tat-Tip MH Single Girder Gantry Cranehija klassifikazzjoni speċifika ta 'gantry crane li tgħaqqad atrave prinċipali wieħed, stil ta' kaxxa-bi aDazju moderat għal-tqil (MH)klassifikazzjoni tas-servizz. Il-"Kaxxa" tirreferi għall-kostruzzjoni vojta, rettangolari (kaxxa) tal-girder, li tipprovdi saħħa u riġidità superjuri meta mqabbla ma 'I-raġġ standard.

Aħseb fih bħala żiemel ta' xogħol robust u versatili għal btieħi u fabbriki industrijali-aktar b'saħħtu minn krejn ħafif-iżda aktar kost-effettiv minn sistema ta' travi doppji, perfetta għall-immaniġġjar frekwenti ta' tagħbijiet sostanzjali.



Vantaġġi ta 'Kaxxa tat-Tip MH Single Girder Gantry Cranes

Qawwa Eċċellenti-għall--Proporzjon tal-Ispejjeż:It-trave tal-kaxxa jipprovdi ħafna mis-saħħa u r-riġidità ta' sistema ta' trave doppju bi prezz aktar baxx, li jagħmilha soluzzjoni kost-effettiva ħafna għal applikazzjonijiet ta' dazju tqila-.

Deflessjoni mnaqqsa:Id-disinn tal-kaxxa jimminimizza sag tal-girder, u jiżgura kontroll tat-tagħbija bla xkiel u preċiż.

Durabilità għal Użu Esiġenti:Mibnija b'komponenti ta 'kwalità biex jifilħu użu regolari u qawwi f'ambjenti industrijali.

Versatilità:Adattat kemm għal applikazzjonijiet fuq ġewwa kif ukoll fuq barra f'diversi industriji.

Ħruqa Baxxa:Id-disinn taħt-mdendla jimmassimizza l-għoli tal-irfigħ disponibbli taħt it-travu.



Tqabbil: MH Box Girder vs Standard I-Beam Girder

Karatteristika	MH Tip Kaxxa Girder	Standard I-Girder tar-raġġ
Disinn tal-Girder	Sezzjoni tal-Kaxxa wweldjata	Irrumblat I-Raġġ
Riġidità u Qawwa	Superjuri	Tajjeb
Reżistenza għat-tidwir	Eċċellenti	Moderat
Deflessjoni taħt Tagħbija	Minimi	Aktar minn kaxxa
Ideali Għal	Użu itqal, aktar frekwenti	Użu eħfef, inqas frekwenti

Konklużjoni:Il-Kaxxa tat-Tip MH Single Girder Gantry Cranehija l-għażla intelliġenti definittiva għan-negozji li jeħtieġu soluzzjoni ta' rfigħ dejjiema u ta'-prestazzjoni għolja mingħajr l-ispiża ta' krejn b'żewġ travi. Il-kostruzzjoni robusta tat-trave tal-kaxxa tagħha tiżgura prestazzjoni affidabbli taħt tagħbijiet frekwenti u tqal, li tagħmilha assi indispensabbli għal firxa wiesgħa ta 'ħidmiet tal-immaniġġjar tal-materjal industrijali.



Kapaċità ta 'rfigħ 320 tunnellata
Span (Wisa') 3 - 12 metri (aġġustabbli)
Għoli tal-Irfigħ 3 - 10 metri
Klassi tax-Xogħol A3-A5 (dazju ħafif għal medju)
Veloċità tal-irfigħ 0.5 - 8 m/min (varjabbli)
Tip tar-raġġ prinċipali Trave wieħed/doppju (tip kaxxa-)
Power Supply 220V/380V 3-phase jew manwali
Modalità ta 'Kontroll Pendant kontroll/remot bla fili
Tip ta 'parank parank tal-katina elettrika/parank tal-ħabel tal-wajer
Travel Drive Manwal push jew motorizzat
Protezzjoni mill-Korrużjoni Żebgħa galvanizzata bis-sħana-dip jew ta' grad-marin
Reżistenza għar-Riħ Sa Skala Beaufort 6 (għall-użu fuq barra)
Temp operattiva -20 grad sa +50 grad

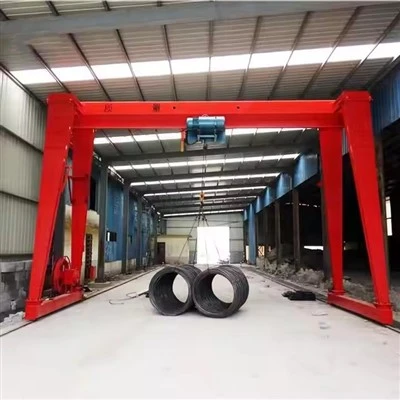

Il-Kaxxa tat-tip MH-struttura krejn gantry trave wieħedhija magna ta 'l-irfigħ ta' dazju ħafif-medju użata ħafna f'fabbriki, mħażen, bzejjed, u t-tqandil ta 'materjal ta' barra. Il-komponenti tiegħu huma ddisinjati għal stabbiltà, affidabilità u manutenzjoni faċli.

1. Kaxxa-Tip Main Girder

Kaxxa wweldjata-section beam

Riġidità għolja u piż mejjet baxx

Jappoġġja l-parank u l-binarju tal-ivvjaġġar tat-tròli (I-travu jew ferrovija kwadra)

2. Tmiem il-Karrus

Qabbad it-trave prinċipali mar-riġlejn tal-gantry

Mgħammar b'roti li jivvjaġġaw u muturi tas-sewqan

Ipprovdi moviment fit-tul-lixx u stabbli



3. Saqajn Gantry (Qafas ta 'Appoġġ)

Saqajn tal-azzar vertikali li jsostnu l-girder

Jista' jkun A-qafas jew stil ta' riġel-dritta

Ittrasferixxi t-tagħbija direttament lill-art jew lill-ferrovija

4. Trolley & Hoist (Parank Elettriku)

Tipikament mgħammraCD/MD parank tal-ħabel tal-wajerjewParank ta' stil-Ewropew

Jinkludi:

Mutur tal-parank

Gearbox

Ħabel tal-wajer u tanbur

Blokk tal-ganċ

Sistema tal-brejk

Jiċċaqlaq orizzontalment tul il-ħanek t'isfel tal-girder prinċipali



5. Mekkaniżmu tal-Ivvjaġġar tal-Krejn

Muturi tas-sewqan (wieħed jew doppju)

Reducer tal-gerijiet

Roti u xaftijiet

Jippermetti moviment lonġitudinali tul il-binarji tal-art





6. Sistema Elettrika

Kabinett tad-distribuzzjoni tal-enerġija

Kuntatturi, relays, PLC/VFD (mhux obbligatorju)

Wiring elettriku u sistema ta 'protezzjoni

Sistema ta' gwida tal-kejbil (ċilindru tal-kejbil jew feston tal-kejbil-ċatt)

7. Sistema ta 'Kontroll

Għażliet:

Kontroll pendent

Kontroll mill-bogħod mingħajr fili

Kontroll tal-kabina (mhux obbligatorju)

Karatteristiċi protezzjoni ta 'tagħbija żejda, swiċċijiet tal-limitu, waqfien ta' emerġenza





8. Apparat għall-Protezzjoni tas-Sigurtà

Limitatur ta' tagħbija żejda

Limitatur tal-għoli tal-irfigħ

Swiċċijiet tal-limitu li jivvjaġġaw

Knis tal-ferrovija

Buffers u waqfiet

Buttuna ta' waqfien ta' emerġenza

Sensuri fakultattivi kontra l--ħabta għal krejnijiet multipli

🔧 Komponenti Fakultattivi

Frequency inverter (VFD) għal moviment aktar bla xkiel

Kopertura tax-xita għall-parank

Morsa kontra r-riħ għal użu barra

Kontroll ta' kontra-tbandil

Kabinett elettriku ta 'l-istainless steel għal ambjenti ħarxa

SKIĊĊ



Tekniku prinċipali



Vantaġġi ta 'Kaxxa tat-Tip MH Single Girder Gantry Crane

1. Disinn ħafif u Iffrankar fl-Ispejjeż

L-istruttura ta' trave wieħed tat-tip kaxxa-tnaqqas b'mod sinifikanti l-piż tal-krejn waħdu-.

Użu aktar baxx tal-materjal jirriżulta f'asoluzzjoni aktar ekonomikameta mqabbla ma' krejnijiet-doppji.

2. Installazzjoni u Manutenzjoni faċli

Struttura sempliċi b'inqas komponenti.

Aċċess faċli għall-punti ta 'manutenzjoni inaqqas il-ħin ta' waqfien u l-ispiża tas-servizz.

3. Riġidità Għolja & Prestazzjoni Stabbli

Il-girder tal-kaxxa wweldjat joffri reżistenza qawwija għat-torsjoni.

Jiżgura rfigħ stabbli u bla xkiel anke taħt tħaddim frekwenti.

4. Użu Effiċjenti tal-Ispazju

Disinn kompatt jiżgura għoli massimu ta 'rfigħ bi spazju minimu tal-bini.

Ideali għal żoni ta' xogħol ta' daqs żgħir sa medju-.

5. Għażliet ta 'Kontroll Multipli

Kontroll pendent, remot mingħajr fili, jew kontroll tal-kabina (mhux obbligatorju).

Operazzjoni flessibbli biex taqbel ma 'ambjenti tax-xogħol differenti.

6. Adattabilità qawwija

Adattat għall-użu fuq ġewwa u barra.

Jista 'jkun mgħammar biparank tal-ħabel tal-wajer, parank tal-katina, jew parank Ewropew.

7. Standards Għoli ta 'Sigurtà

Jiġi bi protezzjoni ta 'tagħbija żejda, swiċċijiet tal-limitu, waqfien ta' emerġenza, u apparati buffer.

Kontroll mhux obbligatorju ta' kontra -tbandil u VFD għal tħaddim aktar bla xkiel u aktar sigur.

8. Konfigurazzjoni customizable

Span, għoli ta 'rfigħ, veloċità, u tip ta' parank jistgħu jiġu mfassla skont il-ħtiġijiet tal-klijent.

Applikazzjonijiet ta 'Kaxxa tat-Tip MH Single Girder Gantry Crane

It-tip MH huwa adazju ħafif-għa-medjugantry crane użat ħafna għall-immaniġġjar tal-materjal f'diversi industriji, inklużi:

1. Imħażen u Workshops

Materjali ta 'rfigħ, komponenti, u prodotti lesti.

Ideali għal xogħlijiet ta 'assemblaġġ, magni u manutenzjoni.

2. Tarzni ta 'barra u Żoni ta' Ħażna

Immaniġġjar ta 'materjali ta' l-azzar, pajpijiet, pjanċi, u injam.

Użat fit-tarzni tal-loġistika, stazzjonijiet tal-merkanzija, u ċentri ta 'distribuzzjoni.

3. Siti ta' Kostruzzjoni

Trasport ta 'materjali tal-bini bħal blokki tal-konkrit, travi, u għodod.

Effiċjenti għal operazzjonijiet ta 'rfigħ temporanji jew permanenti.

4. Impjanti tal-Manifattura

Adattat għall-manifattura tal-makkinarju, ħwienet tal-fabbrikazzjoni, u linji ta 'produzzjoni.

5. Ferroviji u Trasport

Tagħbija u ħatt ta' merkanzija f'imħażen tal-ferrovija u ċentri tal-loġistika.

6. Irħam, Granit u Ipproċessar tal-Ġebla

Użat għall-irfigħ ta 'ċangaturi, blokki, u prodotti tal-ġebel tqil b'mod sikur.

7. Tarzni Żgħar u Tarzni tat-Tiswijiet

Immaniġġjar tal-materjal għal bastimenti żgħar, magni, u komponenti tal-baħar.

Il-proċess tal-manifattura tal-Krejn Gantry tal-Girder Single Girder MH Type Box isegwi standards stretti ta' kontroll ta' kwalità- biex jiżgura saħħa għolja, affidabilità, u ħajja twila ta 'servizz. Il-proċedura ta’ produzzjoni tipika tinkludi:



1. Għażla tal-Materja Prima u Spezzjoni

Agħżel pjanċi u profili tal-azzar strutturali ta'-kwalità għolja.

Spezzjoni ultrasonika u mekkanika tal-materja prima biex tikkonferma l-ebda difett intern.

Grad ta 'l-azzar, ħxuna, u ċertifikati kkontrollati minn QC qabel ma tidħol fil-produzzjoni.



2. CNC Qtugħ u Preparazzjoni tal-Pjanċa

UżuMagni tal-qtugħ tal-plażma/lejżer CNCbiex tnaqqas il-pjanċi tat-trave prinċipali u tat-tarf.

Tħin awtomatiku tat-tarf u ċanfrin għal preparazzjoni preċiża tal-weldjatura.

Il-partijiet kollha ttikkettjati għat-traċċabilità u l-eżattezza tal-assemblaġġ.



3. Assemblaġġ tal-Girder & Iwweldjar

Produzzjoni tal-Girder Prinċipali

Struttura tal-kaxxa ffurmata bi pjanċa ta 'kopertura ta' fuq, pjanċa t'isfel, u pjanċi tal-web.

CO₂ gass-iwweldjar awtomatiku protett jew iwweldjar bl-ark mgħaddas.

Weldjaturi lonġitudinali u trasversali kompluti skont l-ispeċifikazzjoni tal-proċedura tal-iwweldjar (WPS).

Tmiem il-Fabbrikazzjoni tal-Ġarr

Makkinar ta 'sits tar-roti, stiffeners, u kustilji ta' konnessjoni.

Assemblaġġ u wweldjar b'assistenza CNC biex tiġi żgurata preċiżjoni ġeometrika.



4. Stress Relief & Shot Blasting

Trattament sħiħ ta' eżenzjoni mill-istress-(tixjiħ naturali jew trattament bis-sħana).

Shot blasting għalSa2.5grad tal-wiċċ biex tneħħi s-sadid, l-iskala, u r-residwi tal-iwweldjar.

Ħruxija tal-wiċċ ottimizzata għall-adeżjoni taż-żebgħa.



5. Makkinar u Korrezzjoni ta 'Preċiżjoni

Makkinar ta 'fusien tar-roti, flanġijiet ta' konnessjoni, u uċuħ ta 'immuntar.

Spezzjoni dimensjonali u korrezzjoni għal:

Strattezza tal-girder

Camber

Vertikalità

Allinjament tar-roti u tolleranza



6. Pittura u Trattament kontra l--korrużjoni

Primer: Epoxy żingu-rikka jew epoxy kontra-sadid primer.

Kowt tan-nofs: Kowt tal-bini epoxy.

Kowt ta 'fuq: Żebgħa tal-finitura tal-polyurethane.

Ħxuna totali tal-film ġeneralment120–240 μmjiddependi fuq l-ambjent tax-xogħol.



7. Produzzjoni tal-Parank u Assemblea

Installazzjoni ta'CD/MD parank tal-ħabel tal-wajer elettrikujew parank personalizzat.

L-assemblaġġ tal-parank jinkludi:

Mutur

Gearbox

Tanbur

Ħabel tal-wajer

Blokk tal-ganċ

Swiċċijiet tal-limitu

Twettqu testijiet ta' tagħbija dinamika u l-ebda-tagħbija.



8. Sistema Elettrika u Kontroll

Installazzjoni ta 'pannelli elettriċi, kontroll tar-relay prinċipali, jew sistema ta' kontroll tal-inverter.

Wiring tal-provvista tal-enerġija, it-tħaddim tat-tròli, u l-apparat tas-sigurtà.

Installazzjoni ta':

Limitatur ta' tagħbija żejda

Waqfien ta’ emerġenza

Protezzjoni tal-fażi

Sensers ta' kontra l--ħabta (mhux obbligatorju)



9. Qabel -Assemblaġġ u Test Running

Pre{0}}immuntar temporanju ta' travu, vaguni tat-tarf, parank, u sistema elettrika.

Kondotta:

Ebda-test tat-tagħbija

Test tat-tagħbija statika (125% tat-tagħbija nominali)

Test tat-tagħbija dinamika (110% tat-tagħbija nominali)

Kontrolli tas-sinkronizzazzjoni tal-ivvjaġġar u l-irfigħ



10. Spezzjoni Finali u Ippakkjar

Spezzjoni finali tal-QC wara ISO 9001 u standards tal-krejn.

Tmiss tal-pittura-u protezzjoni kontra s-sadid għat-tbaħħir.

Ippakkjar bi:

Film tal-plastik

Pallet tal-azzar

Kaxxetti tal-injam rinfurzati għal partijiet elettriċi

Dokumenti tat-tbaħħir u rapporti ta 'spezzjoni maħruġa.



11. Kunsinna u Appoġġ għall-Installazzjoni

Ipprovdi tpinġijiet ta 'installazzjoni, tqassim tal-pedament, u manwali ta' struzzjonijiet.

Gwida għall-inġinier-disponibbli fuq il-post jekk meħtieġ.

Kummissjonar finali fis-sit tal-klijent.

Veduta tal-workshop:

Il-kumpanija installat pjattaforma ta 'ġestjoni tat-tagħmir intelliġenti, u installat 310 settijiet (settijiet) ta' robots tal-immaniġġjar u tal-welding. Wara t-tlestija tal-pjan, se jkun hemm aktar minn 500 sett (settijiet), u r-rata tan-netwerking tat-tagħmir se tilħaq 95% . 32 linji tal-iwweldjar ġew użati, 50 huma ppjanati li jiġu installati, u r-rata ta 'awtomazzjoni tal-linja tal-prodott kollu laħqet 85%.
